Высокомощная ранцевая базовая станция MEB92 SDR MANET — это портативное широкополосное ретрансляционное устройство для аварийной связи, управления спасательными операциями, передачи данных с БПЛА, наружных инженерных работ, морских операций и других полевых задач, где требуется мобильный сетевой узел повышенной мощности.
Построенный на архитектуре программно-определяемого радио, MEB92 использует децентрализованную многошаговую технологию MANET для создания беспроводной связи без фиксированного центрального узла. Совместимые устройства могут связываться напрямую, а участвующие узлы обеспечивают динамическую маршрутизацию и ретрансляцию трафика по сети.
По сравнению с менее мощными портативными или ранцевыми узлами MANET эта версия обеспечивает мощность передачи 10 W × 2, что делает ее более подходящей для работы в качестве переносного ретранслятора, временной полевой базовой станции или мощного узла распределенной системы MANET.
Устройство поддерживает ранцевое и штативное развертывание, запуск одной кнопкой, работу от съемного аккумулятора, воздушное применение на БПЛА, работу как наземная станция и ретранслятор. Несколько совместимых узлов могут за считанные секунды сформировать беспроводную многошаговую сеть и передавать голос, данные, видео и информацию о местоположении по одной широкополосной сети.
Высокомощная конфигурация MEB92 обеспечивает мощность передачи 10 W × 2. Это отличает ее от менее мощных портативных терминалов MANET и делает более подходящей для роли важного ретранслятора или полевого сетевого узла.
Фактические характеристики связи по-прежнему зависят от рабочей частоты, конфигурации антенн, рельефа, помех, высоты развертывания и общей топологии сети. Поэтому параметр мощности не следует считать гарантией фиксированной дальности.
MEB92 использует децентрализованную архитектуру MANET. Совместимые устройства могут устанавливать связь без обязательного прохождения трафика через традиционную центральную базовую станцию.
Каждый участвующий узел может входить в структуру маршрутизации, позволяя сети поддерживать как прямую связь, так и многошаговую ретрансляцию.
Сеть поддерживает динамическую маршрутизацию при перемещении узлов или изменении условий связи. Если прямой путь недоступен, трафик может пересылаться через другие совместимые узлы MANET.
Эта возможность особенно важна для распределенных полевых условий, где положение персонала, транспорта, БПЛА и временных ретрансляционных точек может меняться в течение операции.
Устройство можно переносить как ранцевое оборудование или устанавливать на штатив. Это позволяет полевым группам доставить узел в рабочую зону и разместить его в подходящей точке связи.
Ранцевое развертывание полезно, когда позиция ретранслятора должна перемещаться вместе с операцией, а штатив позволяет создать временный стационарный узел.
MEB92 поддерживает запуск одной кнопкой для быстрого полевого развертывания. В сочетании с децентрализованной сетью устройство можно быстро ввести в работу при необходимости временных ресурсов связи.
Устройство использует съемный аккумулятор 25.2 V / 10.5 Ah. В технической спецификации производителя указано примерно 6–8 часов времени ожидания.
Значение 6–8 часов следует рассматривать именно как заявленное время ожидания. Оно не должно представляться как гарантированное непрерывное время работы при полной нагрузке.
MEB92 может передавать голос, данные, видео и информацию о местоположении через одну широкополосную инфраструктуру MANET.
Эта многосервисная возможность позволяет сети поддерживать полевое видео, обмен оперативными данными, мобильное позиционирование и связь между распределенными группами, а не работать только как традиционная голосовая радиосистема.
Сеть на одной частоте поддерживает до 64 узлов. Поддерживаются звездообразная, линейная, mesh- и гибридная динамическая топологии.
Это позволяет высокомощной ранцевой базовой станции работать как часть более крупной системы с портативными терминалами, ретрансляционными узлами, воздушным и наземным оборудованием.
Ранцевый формат позволяет доставлять MEB92 в места, где установка фиксированной станции непрактична. После прибытия устройство может оставаться с мобильной группой или быть установлено как ретранслятор согласно требованиям сети.
Конфигурация с более высокой мощностью особенно подходит для развертываний, где ранцевое устройство должно играть в ретрансляционной структуре более значимую роль, чем небольшой пользовательский терминал.
Установка на штатив позволяет MEB92 работать как временная точка полевой сети. Это полезно около командных пунктов, наружных инженерных объектов, зон патрулирования и других мест, где инфраструктура нужна только на время операции.
После установки устройство может оставаться частью локальной сети, пока портативные, автомобильные или воздушные узлы продолжают перемещаться в рабочей зоне.
В полевой сети не каждому узлу требуется прямой путь к одной центральной точке. Дополнительные узлы MANET могут использоваться для создания промежуточных маршрутов между разделенными зонами.
MEB92 может участвовать в такой ретрансляционной структуре и помогать формировать звездообразные, линейные, mesh- или смешанные конфигурации в зависимости от развертывания.
Цель добавления ретранслятора заключается не просто в увеличении числа узлов. Он должен решать реальную проблему связи: разделение рабочих зон, препятствия рельефа или неподходящий прямой путь.
Описание производителя указывает воздушное применение на БПЛА, наземную станцию и ретрансляционное развертывание среди поддерживаемых конфигураций.
Таким образом, совместимые воздушные и наземные узлы могут быть включены в более широкую систему MANET в соответствии с архитектурой проекта, позволяя различным мобильным устройствам участвовать в одной децентрализованной сети.
Стандартная рабочая частота составляет 1350–1450 MHz. Частоты от 350 MHz до 6 GHz могут настраиваться, также доступны опциональные режимы со скачкообразной перестройкой частоты.
Рабочая частота должна выбираться в соответствии с требованиями проекта и действующими нормами использования спектра в стране или регионе развертывания.
MEB92 поддерживает ширину канала 1.25, 2.5, 5, 10 и 20 MHz. Полосу можно настраивать согласно доступному спектру и требованиям сети.
Разные значения ширины канала дают гибкость при балансировании доступных частотных ресурсов и объема данных, который необходимо передавать по полевой сети.
Поддерживаются BPSK, QPSK, 16QAM, 64QAM и 256QAM с адаптивной работой.
Адаптивная модуляция позволяет радиосистеме использовать разные режимы передачи по мере изменения беспроводных условий.
Указанная пропускная способность составляет 50 Mbps при ширине канала 20 MHz, а чувствительность приемника — -103 dBm при 5 MHz.
Фактическая прикладная скорость может меняться в зависимости от RF-условий, топологии сети, помех, числа ретрансляционных переходов и одновременного сетевого трафика. Поэтому максимальное указанное значение не следует считать гарантированным сквозным прикладным throughput.
Для развертываний с живым видео планирование емкости должно учитывать битрейт видео, число одновременных потоков и другой сетевой трафик, а не только максимальную характеристику радиопередачи.

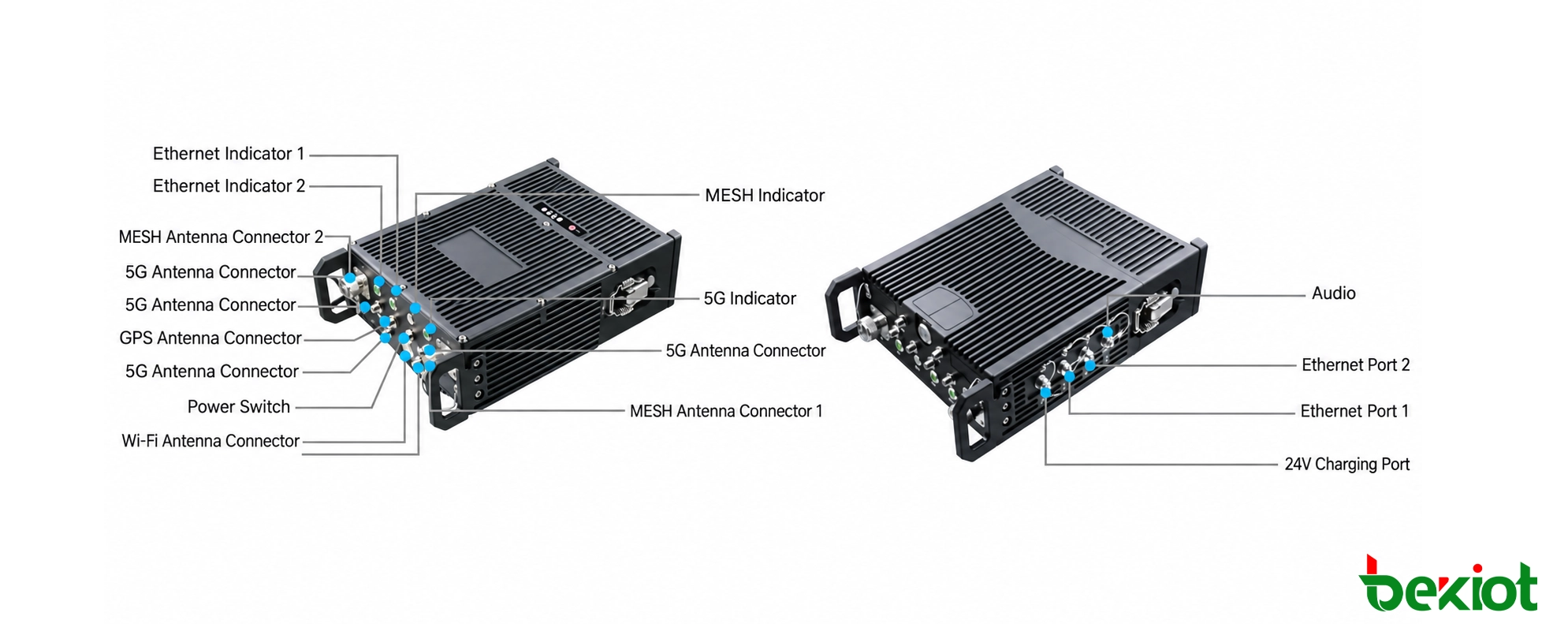

Для MESH-связи предусмотрено два антенных разъема N-типа «мама». Двойная конфигурация поддерживает радиoархитектуру системы MANET.
Устройство предоставляет один интерфейс SMA для GPS, четыре интерфейса SMA для антенн 5G и один интерфейс SMA для Wi-Fi.
Эти интерфейсы позволяют MEB92 участвовать в более широкой коммуникационной архитектуре, объединяющей MANET, позиционирование и другие функции.
Для проводного IP-подключения доступны два интерфейса Ethernet 100 Mbps. Совместимое сетевое оборудование может подключаться в соответствии с проектом всей системы.
На временном командном пункте эти интерфейсы могут обеспечивать физическое подключение совместимых компьютеров, видеоустройств или другого IP-оборудования, которому требуется доступ к полевой сети MANET.
Устройство включает один аудиоинтерфейс и один слот SIM-карты. В функциональной группе также предусмотрен отдельный переключатель.
Спецификация интерфейсов предусматривает один вход питания DC 24 V.
Индикаторы включают один MESH, два Ethernet и один 5G.
MEB92 может использоваться в операциях аварийной связи и управления спасательными работами, где требуется временная широкополосная беспроводная сеть.
Ранцевое и штативное развертывание позволяет доставлять коммуникационные узлы в зону происшествия и размещать их в соответствии с меняющимися требованиями операции.
По мере перемещения передовых групп и изменения зоны происшествия можно добавлять узлы MANET, не требуя от каждого пользователя прямой связи с одной фиксированной точкой.
Производитель относит аварийные коммуникационные автомобили к целевым применениям. Портативная базовая станция может участвовать в сети MANET с мобильными полевыми узлами и оборудованием временного командного пункта.
В такой схеме коммуникационный автомобиль предоставляет ресурсы командной стороны, а ранцевые узлы и другие совместимые устройства расширяют сеть ближе к месту работ.
При реагировании на катастрофы ресурсы связи может потребоваться быстро развернуть на большой или меняющейся территории. MEB92 может участвовать в децентрализованной многошаговой сети для передачи голоса, видео, данных и позиционирования между совместимыми устройствами.
Портативный форм-фактор полезен, когда позиции ретрансляторов нельзя полностью определить до прибытия команд на место.
Пример производителя описывает использование персональных терминалов MESH, ретрансляционного оборудования и диспетчерской платформы для создания аудио- и видеосети управления в высотных жилых зданиях, подземных парковках, крупных торговых комплексах и метро.
В таких развертываниях IP-сеть также может служить транспортным путем для совместимого оборудования мониторинга пожарных и полевых датчиков, включая данные о состоянии персонала, запасе воздуха и опасных газах.
Портативные ретрансляционные узлы можно размещать согласно фактической среде связи, позволяя архитектуре сети реагировать на физические препятствия и изменения рабочей зоны.
Передача видео и данных с БПЛА входит в список применений. Совместимые узлы БПЛА и наземное оборудование MEB92 могут участвовать в более широкой архитектуре MANET согласно требованиям проекта.
В воздушно-наземном развертывании воздушные узлы могут передавать видео и оперативные данные, а наземные ретрансляторы обеспечивают дополнительные пути к другому полевому или командному оборудованию.
Наружные энергетические проекты и изыскания могут требовать временной связи в местах с ограниченной публичной или фиксированной инфраструктурой.
Портативное оборудование MANET может создавать беспроводную транспортную сеть для голоса, видео и данных между распределенными полевыми точками.
Поскольку оборудование можно перемещать, коммуникационная сеть может двигаться вместе с проектом из одной рабочей зоны в другую.
MEB92 также предназначен для частных сетей связи при городском патрулировании. Портативное ретрансляционное оборудование позволяет адаптировать архитектуру к рабочей зоне.
Ретрансляционный узел можно перемещать при изменении маршрутов патруля или временных зон безопасности вместо привязки к одной постоянной точке.
Судовая передача входит в области применения продукта. В примере морского спасения производителя узлы MESH размещаются на основном судне, малых судах, БПЛА и вертолетах для создания многошаговой сети.
Такая архитектура позволяет нескольким мобильным платформам участвовать в одной временной широкополосной системе связи во время морских операций.
Выбор высокомощной ранцевой базовой станции следует начинать с роли, которую узел должен выполнять в сети, а не только с мощности передачи.
Полевая сеть, используемая главным образом для голоса и позиционирования, может иметь другие требования, чем сеть с несколькими видеопотоками. Число пользователей, ретрансляторов и сетевых переходов также влияет на распределение доступной радиоемкости.
Размещение антенн — еще один важный фактор. Высокомощная радиостанция в загороженном месте может не дать такого же практического результата, как тщательно установленный узел с более свободным радиоканалом.
Штатив полезен, когда узел должен оставаться в выбранной позиции, а ранцевое развертывание обеспечивает больше гибкости, когда точка связи должна перемещаться вместе с операцией.
Планирование аккумулятора также должно учитывать ожидаемую длительность работ. Опубликованные 6–8 часов — это время ожидания, а не гарантированная работа под полной нагрузкой; для длительных операций следует предусмотреть зарядку или замену батарей.

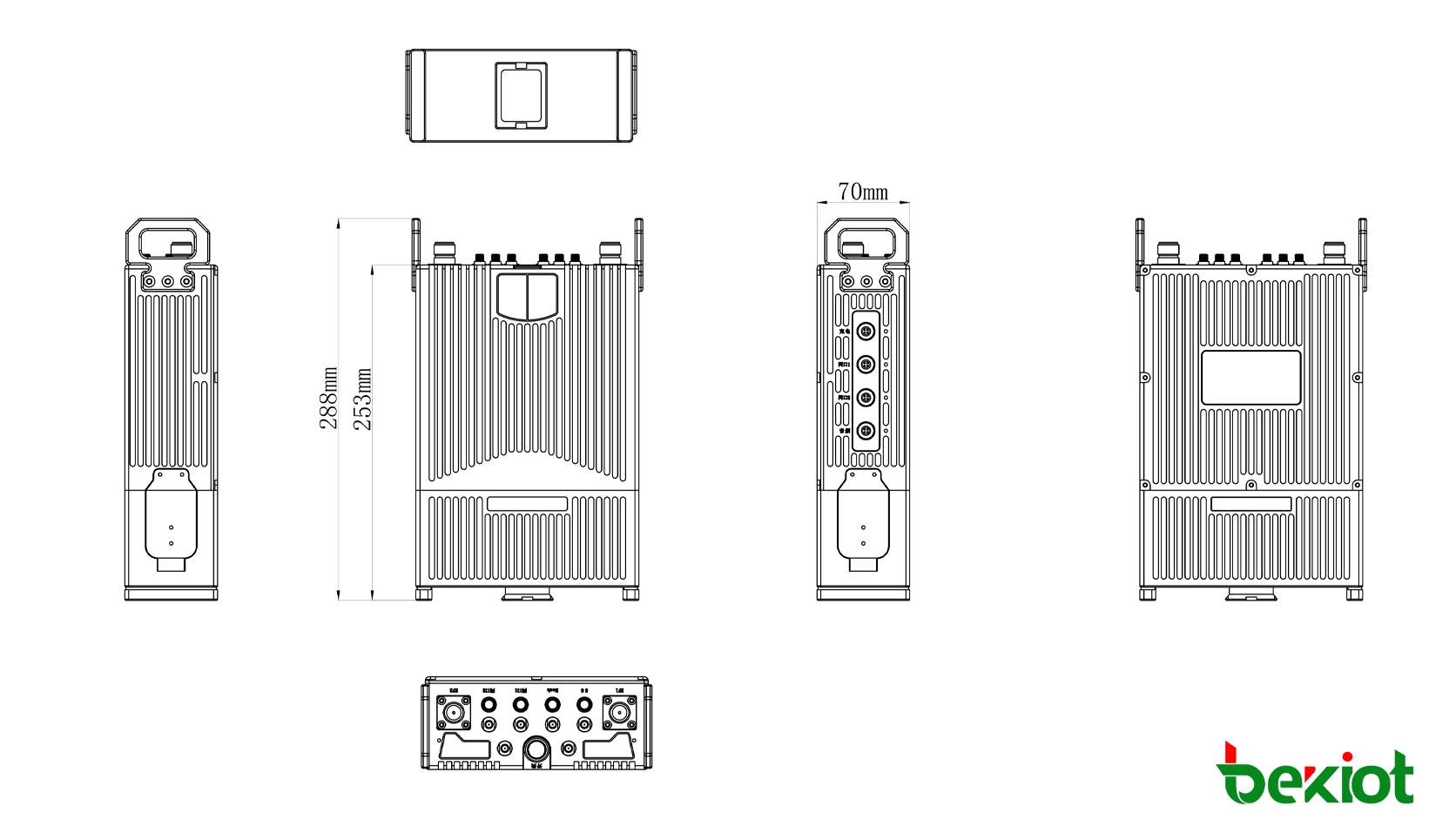

Высокомощный MEB92 имеет размеры примерно 288 × 174 × 70 mm без антенн и весит примерно 4 kg, также без антенн.
По сравнению с менее мощным ранцевым ретранслятором MEB92-36 увеличенный корпус, аккумулятор большей емкости и более высокое энергопотребление отражают его другую роль высокомощного полевого узла.
Высокомощный MEB92 предназначен для другой роли, чем менее мощный ранцевый MEB92-36. Оба используют децентрализованную MANET-сеть на основе SDR и поддерживают до 64 узлов на одной частоте, но заметно отличаются RF-, аккумуляторной и физической конфигурацией.
| Характеристика | Ранцевый ретранслятор MEB92-36 | Высокомощная ранцевая базовая станция MEB92 |
|---|---|---|
| Мощность передачи | 2 W × 2 | 10 W × 2 |
| Максимальная ширина канала | 20 MHz | 20 MHz |
| Пропускная способность | 50 Mbps @ 20 MHz | 50 Mbps @ 20 MHz |
| Размеры | 207 × 152 × 44 mm | 288 × 174 × 70 mm |
| Вес | Около 1.7 kg | Около 4 kg |
| Аккумулятор | 12.6 V / 7 Ah | 25.2 V / 10.5 Ah |
| Среднее энергопотребление | 15 W | 66 W |
| Типичная роль | Портативный ранцевый ретранслятор | Высокомощный портативный ретранслятор / полевая базовая станция |
Стандартный MEB92-36 лучше подходит, когда важны меньший вес и портативность. Высокомощный MEB92 предназначен для проектов, которым нужна более высокая RF-конфигурация и допустимо соответствующее увеличение размеров, емкости батареи и энергопотребления.
Основное различие — RF- и аппаратная конфигурация. Высокомощный MEB92 использует мощность передачи 10 W × 2, тогда как MEB92-36 — 2 W × 2. Он также имеет больший корпус, аккумулятор 25.2 V / 10.5 Ah повышенной емкости и более высокое энергопотребление, что делает его более подходящим как значимый портативный ретранслятор или временная полевая базовая станция.
Фиксированная дальность для продукта не указана. Практическое покрытие зависит от рабочей частоты, типа и установки антенны, ее высоты, рельефа, зданий, RF-помех и положения других узлов MANET. Покрытие следует оценивать по реальной среде.
Нет. Производитель указывает примерно 6–8 часов как время ожидания. Это не следует считать гарантированной непрерывной работой при полной нагрузке, поскольку реальная продолжительность зависит от активности передачи, трафика, включенных функций и условий эксплуатации.
Да. MEB92 предоставляет два интерфейса Ethernet 100 Mbps для совместимого IP-оборудования. Компьютеры, видеоустройства и другое сетевое оборудование могут интегрироваться согласно IP-конфигурации, требованиям к полосе и архитектуре всей системы.
Планирование проекта должно подтвердить разрешенную рабочую частоту, число и тип узлов MANET, необходимую топологию, ожидаемый голосовой, видео- и информационный трафик, конфигурацию антенн, среду развертывания, требования к питанию и совместную работу портативных, ранцевых, автомобильных или воздушных узлов.
| Модель | MEB92 |
|---|---|
| Тип продукта | Высокомощная ранцевая базовая станция SDR MANET |
| Архитектура радиосистемы | Программно-определяемое радио (SDR) |
| Стандартная частота | 1350–1450 MHz |
| Настраиваемая частота | 350 MHz–6 GHz, настраивается |
| Псевдослучайная перестройка частоты | Опция |
| Мощность передачи | 10 W × 2 |
| Ширина канала | 1.25 / 2.5 / 5 / 10 / 20 MHz, регулируется |
| Модуляция | BPSK / QPSK / 16QAM / 64QAM / 256QAM, адаптивная |
| Пропускная способность | 50 Mbps @ 20 MHz |
| Чувствительность приемника | -103 dBm @ 5 MHz |
| Емкость сети | До 64 узлов в сети на одной частоте |
| Топология сети | Звезда / Линейная / Mesh / Гибридная динамическая |
| Интерфейсы антенн MESH | 2 × разъем N-типа «мама» |
| Интерфейс антенны GPS | 1 × SMA |
| Интерфейсы антенн 5G | 4 × SMA |
| Интерфейс антенны Wi-Fi | 1 × SMA |
| Вход питания | 1 × DC 24 V |
| Ethernet | 2 × 100 Mbps Ethernet |
| Функциональные интерфейсы | Переключатель × 1 / Аудио × 1 / Слот SIM-карты × 1 |
| Индикаторы состояния | MESH × 1 / Ethernet × 2 / 5G × 1 |
| Рабочая температура | -40°C до +55°C |
| Температура хранения | -40°C до +85°C |
| Рабочая влажность | 5%–95%, без конденсации |
| Размеры | 288 × 174 × 70 mm, без антенн |
| Вес | Около 4 kg, без антенн |
| Емкость аккумулятора | 25.2 V / 10.5 Ah |
| Рабочая температура аккумулятора | -10°C до +55°C |
| Указанное время ожидания | Около 6–8 часов |
| Пиковое энергопотребление | 110 W |
| Среднее энергопотребление | 66 W |
