Портативная радиостанция MEB83 SDR MANET — это переносной широкополосный mesh-терминал для аварийно-спасательных работ, полевого управления, патрульных операций, связи с БПЛА, удаленных инженерных задач и других мобильных применений, где традиционная сетевая инфраструктура может отсутствовать или быть ненадежной.
Радиостанция MEB83-36 построена на архитектуре программно-определяемого радио и децентрализованной многошаговой технологии MANET. Совместимые устройства могут связываться без традиционного центрального узла, а участвующие радиостанции динамически выполняют маршрутизацию и ретрансляцию при изменении топологии сети.
Поддержка полосы канала до 40 MHz, заявленной пропускной способности до 120 Mbps @ 40 MHz и интерфейса Gigabit Ethernet делает MEB83-36 подходящей для широкополосных полевых применений, где по одной мобильной беспроводной сети необходимо передавать голос, живое видео, IP-данные и информацию о местоположении.
MEB83-36 использует децентрализованную архитектуру, позволяющую совместимым устройствам связываться без фиксированной центральной базовой станции.
Каждый участвующий узел может работать как конечная точка связи и одновременно участвовать в маршрутизации и ретрансляции по всей сети MANET.
Совместимые узлы могут за считанные секунды сформировать беспроводную многошаговую сеть, что делает MEB83 подходящей для полевых операций, где связь необходимо развернуть сразу после прибытия персонала.
Это особенно полезно при аварийно-спасательных работах, временных командных операциях и удаленных полевых задачах, где почти нет времени на установку постоянной инфраструктуры.
Персонал, транспорт, БПЛА и другие мобильные узлы могут постоянно менять положение во время операции. MEB83-36 поддерживает динамическую маршрутизацию, позволяя доступным путям адаптироваться к изменениям топологии.
Если прямой беспроводной канал не подходит, трафик может передаваться через другие совместимые узлы сети MANET.
Одна из основных особенностей MEB83 — более высокая широкополосная пропускная способность. Радиостанция поддерживает до 120 Mbps при ширине канала 40 MHz.
Это делает ее подходящей для приложений с повышенными требованиями к объему данных, включая видео в реальном времени, обмен полевыми данными и другие IP-сервисы.
Заявленные 120 Mbps отражают специфицированную радиопередачу при 40 MHz. Фактическая прикладная скорость зависит от RF-условий, выбранной полосы, помех, числа ретрансляционных переходов, топологии и одновременного трафика.
Сеть MANET может передавать голос, данные, видео и информацию о местоположении через одну беспроводную инфраструктуру.
Это позволяет полевому персоналу использовать одну широкополосную сеть для нескольких оперативных сервисов вместо отдельных беспроводных каналов для каждого типа информации.
Сеть на одной частоте поддерживает до 64 узлов.
Поддерживаются звездообразная, линейная, mesh- и гибридная динамическая топологии, что позволяет настраивать сеть в соответствии с количеством и перемещением участвующих устройств.
Несколько радиостанций MEB83-36 могут образовать мобильную широкополосную сеть между полевыми сотрудниками. Каждое устройство обменивается информацией напрямую с соседними совместимыми узлами и одновременно участвует в общей маршрутизации.
Это позволяет полевой группе создать локальную сеть без предварительной установки фиксированной точки доступа или традиционной базовой станции.
Если группы разделены расстоянием или препятствиями, дополнительные совместимые узлы могут обеспечивать ретрансляцию между разными частями рабочей зоны.
Такая сеть гибче простой связи «точка-точка», поскольку трафик может проходить по нескольким доступным маршрутам.
Описание продукта прямо включает воздушное применение на БПЛА, работу наземной станции и режим ретранслятора среди поддерживаемых конфигураций.
Поэтому MEB83 может участвовать в более широкой воздушно-наземной системе MANET, включающей совместимое оборудование БПЛА и наземные узлы.
MEB83-36 может использоваться там, где коммуникационные узлы должны перемещаться вместе с персоналом или операцией. Сеть может динамически меняться при перемещении устройств между разными местами.
Это делает радиостанцию подходящей для патрулирования, аварийно-спасательных работ, полевой съемки и других задач, где структура связи не может оставаться статичной.
Стандартная рабочая частота составляет 1350–1450 MHz. Конфигурации от 350 MHz до 6 GHz могут настраиваться в соответствии с требованиями проекта.
Также доступны опциональные режимы со скачкообразной перестройкой частоты. Фактический диапазон должен выбираться по требованиям проекта и действующим нормам использования спектра в стране или регионе развертывания.
MEB83-36 обеспечивает мощность передачи 2 W × 2 через два интерфейса антенн MESH.
Одна только мощность передачи не определяет дальность связи. Антенны, частота, рельеф, положение установки, помехи и топология сети также влияют на практическую беспроводную производительность.
Поддерживаются значения 1.25, 2.5, 5, 10, 20 и 40 MHz.
Более широкая конфигурация 40 MHz обеспечивает полосу, необходимую для заявленной максимальной пропускной способности 120 Mbps.
MEB83 поддерживает BPSK, QPSK, 16QAM, 64QAM и 256QAM с адаптивной работой.
Разные режимы модуляции позволяют системе адаптировать передачу к изменяющимся условиям беспроводного канала.
Чувствительность приемника указана как -103 dBm при 5 MHz.
Практические характеристики канала следует оценивать как часть всей RF-системы с учетом антенн, рабочей частоты, помех и среды развертывания.

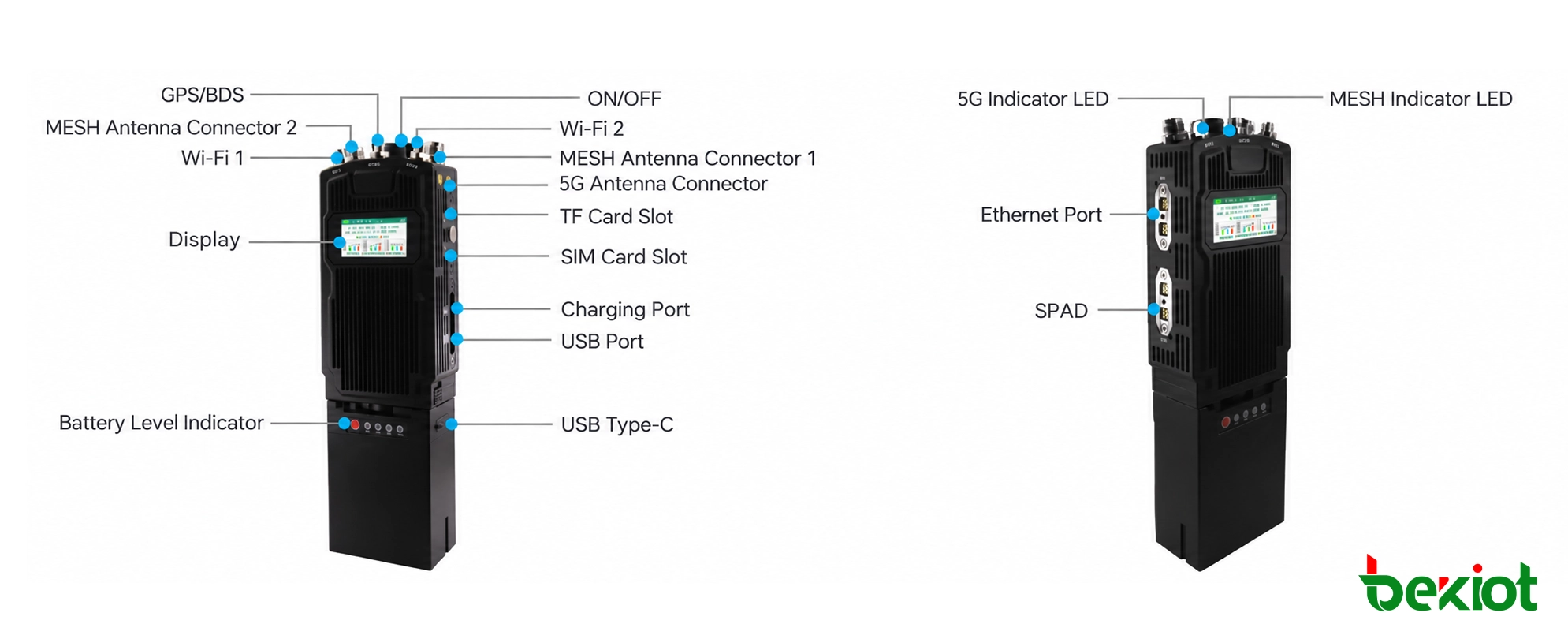

MEB83 предоставляет два интерфейса TNC для антенн MESH.
Эти интерфейсы поддерживают широкополосное MANET-соединение, используемое для децентрализованной многошаговой сети.
Для антенн Wi-Fi предусмотрено два интерфейса SMA, а для GPS — один интерфейс SMA.
Для подключения антенны 5G предусмотрен один интерфейс MCX.
MEB83 включает один интерфейс Ethernet 1000 Mbps.
Порт Gigabit Ethernet обеспечивает проводное IP-подключение совместимого внешнего оборудования и отличает конфигурацию MEB83 от портативных моделей только с более медленным Ethernet.
Устройство предоставляет один интерфейс USB, один слот TF-карты и один слот SIM-карты.
Эти интерфейсы поддерживают интеграцию с более широкой системой связи и приложений согласно требованиям проекта.
Для зарядки портативной радиостанции предусмотрен порт USB Type-C.
MEB83 включает встроенный дисплей, один индикатор состояния 5G и один индикатор состояния MESH.
MEB83 можно быстро развернуть, когда аварийным группам требуется широкополосная связь, а традиционная фиксированная или публичная инфраструктура недоступна или недостаточна.
Несколько радиостанций могут образовать мобильную многошаговую сеть и обмениваться голосом, видео, данными и информацией о местоположении по всей зоне происшествия.
Спасательным группам может потребоваться непрерывно перемещаться в изменяющейся среде, поддерживая связь с другими сотрудниками и командными ресурсами.
Децентрализованная сеть и динамическая маршрутизация позволяют совместимым узлам оставаться частью полевой сети при изменении их взаимного положения.
Пример применения описывает MESH-терминалы персонала, ретрансляционное оборудование и диспетчерскую платформу для создания децентрализованной аудио- и видеосвязи в высотных жилых зданиях, подземных парковках, крупных торговых комплексах и метро.
Та же IP-сеть может обеспечивать прозрачный транспортный путь для совместимого оборудования мониторинга и датчиков, используемых полевым персоналом.
Передача видео и данных с БПЛА прямо указана среди целевых применений продукта.
MEB83 может участвовать в системе MANET с совместимыми узлами БПЛА и наземными узлами, позволяя передавать широкополосную информацию между воздушным и полевым коммуникационным оборудованием.
Энергетическое строительство, наружные изыскания и удаленные инженерные проекты могут выполняться за пределами удобного покрытия проводных или публичных мобильных сетей.
Портативные радиостанции MANET могут создавать временные широкополосные соединения между полевым персоналом и другими совместимыми узлами без предварительной установки постоянной инфраструктуры.
MEB83 может использоваться в частных сетях связи для городских патрулей и обычных мобильных операций.
Портативный форм-фактор позволяет отдельным сотрудникам оставаться частью сети при перемещении между разными зонами патрулирования.
Описание продукта относит разведку на коротких дистанциях к целевым сценариям MEB83.
MANET-соединение с более высокой пропускной способностью может поддерживать передачу полевого видео и другой оперативной информации от мобильного персонала к совместимым узлам связи.
Судовая передача и морское спасение также входят в области применения, описанные производителем.
Совместимые терминалы MANET могут участвовать в сети с судами, БПЛА, вертолетами или другими узлами в соответствии с используемой архитектурой связи.

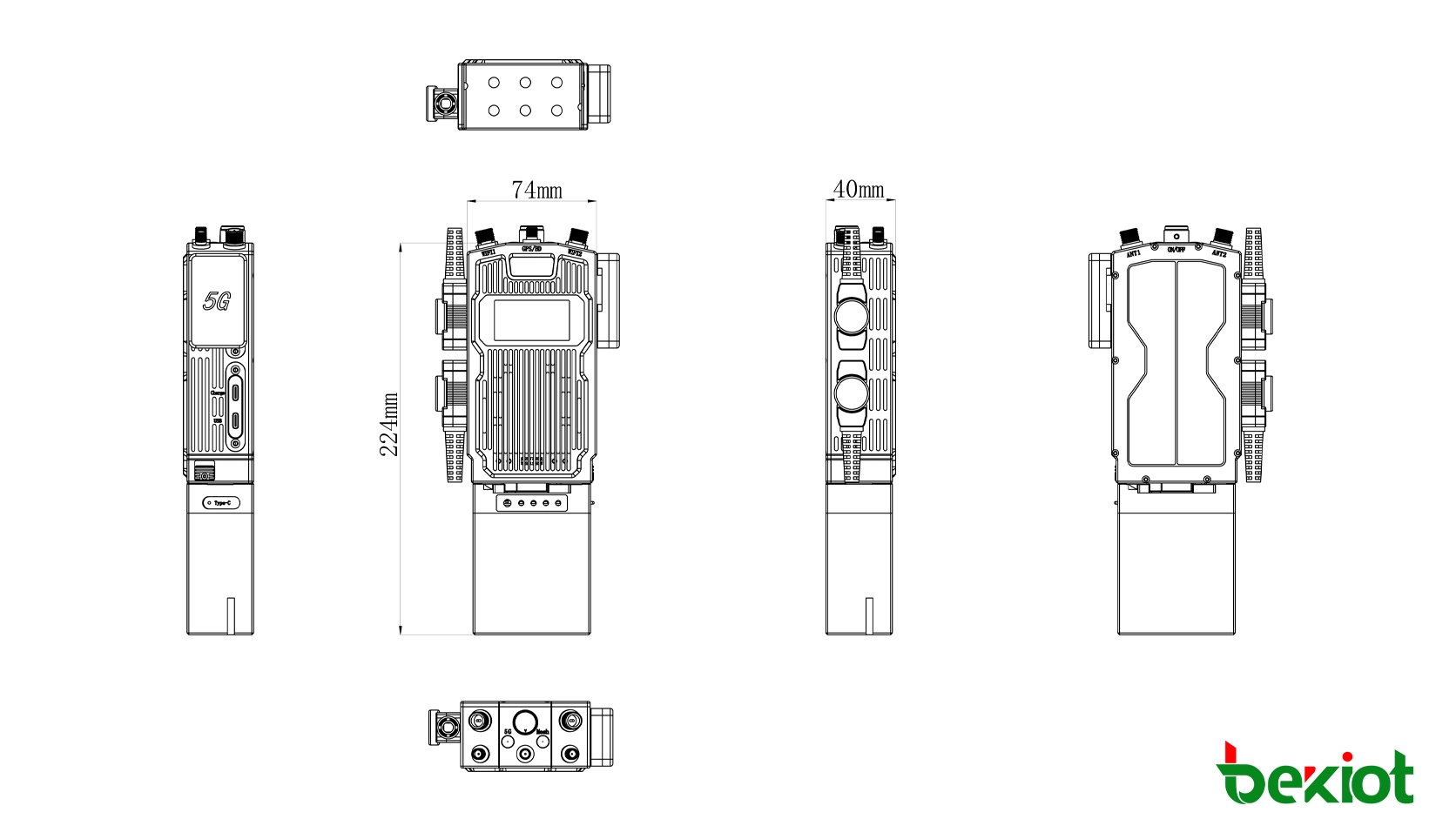

MEB83 имеет размеры примерно 224 × 74 × 40 mm без антенн и весит примерно 1060 g, также без антенн.
Устройство использует аккумулятор 12.6 V / 7 Ah. Производитель указывает примерно 6 часов работы для стандартной конфигурации и примерно 8–12 часов для расширенной.
Сочетание ширины канала 40 MHz и заявленной радиопередачи 120 Mbps делает MEB83 особенно актуальной там, где MANET должен транспортировать более требовательные к полосе сервисы.
Видеотрафик следует планировать по числу одновременных потоков, битрейту сжатия, RF-условиям, числу ретрансляторов и другому сетевому трафику, а не только по максимальной радиоскорости.
Интерфейс Ethernet 1000 Mbps обеспечивает более быстрое проводное соединение между портативной радиостанцией и совместимым внешним IP-оборудованием.
Фактический объем трафика, который можно передать по беспроводной сети, по-прежнему определяется радиоканалом MANET и общими условиями сети, а не только скоростью Ethernet-порта.
MEB83 не обязана работать только как изолированное портативное устройство. Она может быть частью более крупного совместимого MANET-развертывания с наземными станциями, ретрансляторами, узлами БПЛА и другим оборудованием.
Это позволяет персоналу с портативными радиостанциями непосредственно участвовать в сети, которая может расширяться за пределы простой связи между пользователями.
Нет. 120 Mbps представляет специфицированную радиопередачу при 40 MHz. Практическая прикладная скорость зависит от RF-условий, помех, топологии, числа ретрансляционных переходов и одновременного сетевого трафика.
В таблице технических параметров фиксированная дальность не указана. Практическое покрытие зависит от рабочей частоты, конфигурации антенн, рельефа, препятствий, помех и положения других узлов MANET.
Да. MEB83 предоставляет один интерфейс Ethernet 1000 Mbps для совместимого IP-оборудования. Конкретное применение зависит от IP-конфигурации, протоколов, требований к полосе и общей архитектуры MANET.
Спецификация указывает примерно 6 часов работы для стандартной конфигурации и примерно 8–12 часов для расширенной версии. Реальная продолжительность зависит от активности передачи, трафика, подключенных функций, температуры и состояния аккумулятора.
Планирование проекта должно подтвердить разрешенную рабочую частоту, необходимую ширину канала, ожидаемый голосовой, видео- и информационный трафик, число узлов MANET, конфигурацию антенн, требования к аккумулятору и совместную работу портативных, UAV-, ретрансляционных или наземных узлов.
| Модель | MEB83 |
|---|---|
| Модель радиостанции | MEB83-36 |
| Тип продукта | Портативная радиостанция SDR MANET |
| Архитектура радиосистемы | Программно-определяемое радио (SDR) |
| Стандартная частота | 1350–1450 MHz |
| Настраиваемая частота | 350 MHz–6 GHz, настраивается |
| Псевдослучайная перестройка частоты | Опция |
| Мощность передачи | 2 W × 2 |
| Ширина канала | 1.25 / 2.5 / 5 / 10 / 20 / 40 MHz, регулируется |
| Модуляция | BPSK / QPSK / 16QAM / 64QAM / 256QAM, адаптивная |
| Пропускная способность | 120 Mbps @ 40 MHz |
| Чувствительность приемника | -103 dBm @ 5 MHz |
| Емкость сети | До 64 узлов в сети на одной частоте |
| Топология сети | Звезда / Линейная / Mesh / Гибридная динамическая |
| Интерфейсы антенн MESH | 2 × TNC |
| Интерфейсы антенн Wi-Fi | 2 × SMA |
| Интерфейс антенны GPS | 1 × SMA |
| Интерфейс антенны 5G | 1 × MCX |
| Ethernet | 1 × 1000 Mbps Ethernet |
| USB | 1 × USB |
| Порт зарядки | 1 × USB Type-C |
| Дополнительный интерфейс | 1 × SPAD |
| Хранилище | 1 × слот для карты TF |
| SIM | 1 × слот для SIM-карты |
| Дисплей | Встроенный дисплей × 1 |
| Индикаторы состояния | 5G × 1 / MESH × 1 |
| Рабочая температура | -40°C до +55°C |
| Температура хранения | -40°C до +85°C |
| Рабочая влажность | 5%–95%, без конденсации |
| Размеры | 224 × 74 × 40 mm, без антенн |
| Вес | Около 1060 g, без антенн |
| Аккумулятор | 12.6 V / 7 Ah |
| Рабочая температура аккумулятора | -10°C до +55°C |
| Указанное время работы | Около 6 часов |
| Увеличенное время работы | Около 8–12 часов |
| Среднее энергопотребление | 15 W |
| Пиковое энергопотребление | 22 W |
