Портативная радиостанция MEB82 SDR MANET — это переносной широкополосный беспроводной узел для аварийно-спасательных работ, мобильных полевых групп, связи с БПЛА, удаленных операций и временных сетей связи в местах, где стационарная инфраструктура недоступна или ее сложно развернуть.
Радиостанция MEB82-36 построена на архитектуре программно-определяемого радио и технологии децентрализованной многоузловой связи с несколькими ретрансляционными переходами. Совместимые узлы могут связываться напрямую без фиксированной центральной базовой станции, а каждая радиостанция может участвовать в маршрутизации и ретрансляции трафика внутри сети.
После развертывания несколько радиостанций MEB82-36 могут за считанные секунды сформировать беспроводную многошаговую сеть. При перемещении людей, транспортных средств или воздушных узлов доступные маршруты связи динамически перестраиваются, что позволяет продолжать передачу голоса, данных, видео и информации о местоположении по полевой сети.
MEB82 не требует подключения каждой полевой радиостанции через один центральный узел. Совместимые радиостанции могут автоматически формировать децентрализованную сеть, позволяя организовать связь там, где отсутствует традиционная сотовая, проводная или стационарная беспроводная инфраструктура.
Если две радиостанции не могут поддерживать подходящий прямой радиоканал, трафик может передаваться через другие доступные узлы MANET. Автоматическая многошаговая ретрансляция помогает расширять связь на распределенных рабочих площадках и поддерживает развертывания, на которые влияют расстояние, рельеф и физические препятствия.
Полевые сети связи редко остаются статичными. Спасатели перемещаются между зданиями, транспорт меняет положение, а БПЛА постоянно корректируют высоту и направление. MEB82-36 может изменять сетевые маршруты по мере перемещения узлов, поэтому подходит для условий, где мобильность является обычной частью работы.
Радиостанция предназначена не только для традиционной голосовой связи push-to-talk. Одна и та же сеть MANET может передавать голос, IP-данные, видео в реальном времени и информацию о местоположении, обеспечивая беспроводной IP-транспорт для полевой связи и систем ситуационной осведомленности.
MEB82 поддерживает звездообразную, цепочечную, mesh- и гибридную динамическую топологию. Структуру сети можно адаптировать к числу пользователей, рабочей зоне, требованиям к ретрансляции и характеру перемещения в рамках проекта.
Сеть на одной частоте поддерживает до 64 узлов, поэтому радиостанции MEB82 можно использовать не только для небольших групп, но и как часть более крупных распределенных полевых сетей связи.
Несколько портативных радиостанций MEB82-36 могут образовать прямую мобильную mesh-сеть для полевого персонала. Каждая станция работает как конечный узел и при необходимости может ретранслировать трафик других радиостанций.
В компактном полевом развертывании нескольких портативных устройств может быть достаточно для локальной связи между сотрудниками. По мере расширения рабочей зоны можно добавлять узлы, чтобы создавать альтернативные маршруты и повышать гибкость сети.
Портативную радиостанцию можно использовать совместно с совместимыми модулями связи БПЛА, переносными ретрансляционными узлами и наземными станциями. Воздушный узел может служить расположенной выше точкой связи, когда здания, горы или другие препятствия ограничивают наземные радиоканалы.
Это позволяет видео с БПЛА, полевым данным и связи персонала использовать общую более широкую мобильную сеть вместо полностью изолированных беспроводных каналов.
В более крупных развертываниях портативные радиостанции могут работать с автомобильными или стационарными узлами MANET, расширяя полевую сеть до временного командного пункта. IP-оборудование на стороне командования может получать информацию, передаваемую через беспроводную mesh-сеть.
Такая архитектура позволяет развить небольшую сеть портативных радиостанций в более широкую полевую систему связи, объединяющую персонал, транспорт, воздушные платформы и временные командные пункты.
Стандартный рабочий диапазон составляет 1350–1450 MHz. Конфигурации частот от 350 MHz до 6 GHz могут настраиваться под требования проекта; также доступны опциональные режимы со скачкообразной перестройкой частоты.
Выбор частоты должен соответствовать правилам использования радиочастотного спектра и лицензионным требованиям страны или региона, где будет развернуто оборудование.
Ширину канала можно установить на 1.25, 2.5, 5, 10 или 20 MHz. Это позволяет проектировщикам балансировать доступный спектр, условия связи и требуемую пропускную способность с учетом конкретного проекта.
MEB82 поддерживает адаптивные режимы модуляции BPSK, QPSK, 16QAM, 64QAM и 256QAM. Различные режимы позволяют радиоканалу адаптироваться к изменяющимся RF-условиям, сохраняя баланс между устойчивостью передачи и емкостью данных.
Указанная максимальная пропускная способность достигает 50 Mbps при ширине канала 20 MHz. Чувствительность приемника указана как -103 dBm при 5 MHz.
Фактическая пропускная способность приложений зависит от RF-условий, выбранной полосы, топологии сети, числа ретрансляционных переходов, помех и одновременного сетевого трафика. Для видео и многоканальных развертываний емкость сети следует оценивать по всей системе, а не только по одному номинальному значению скорости.

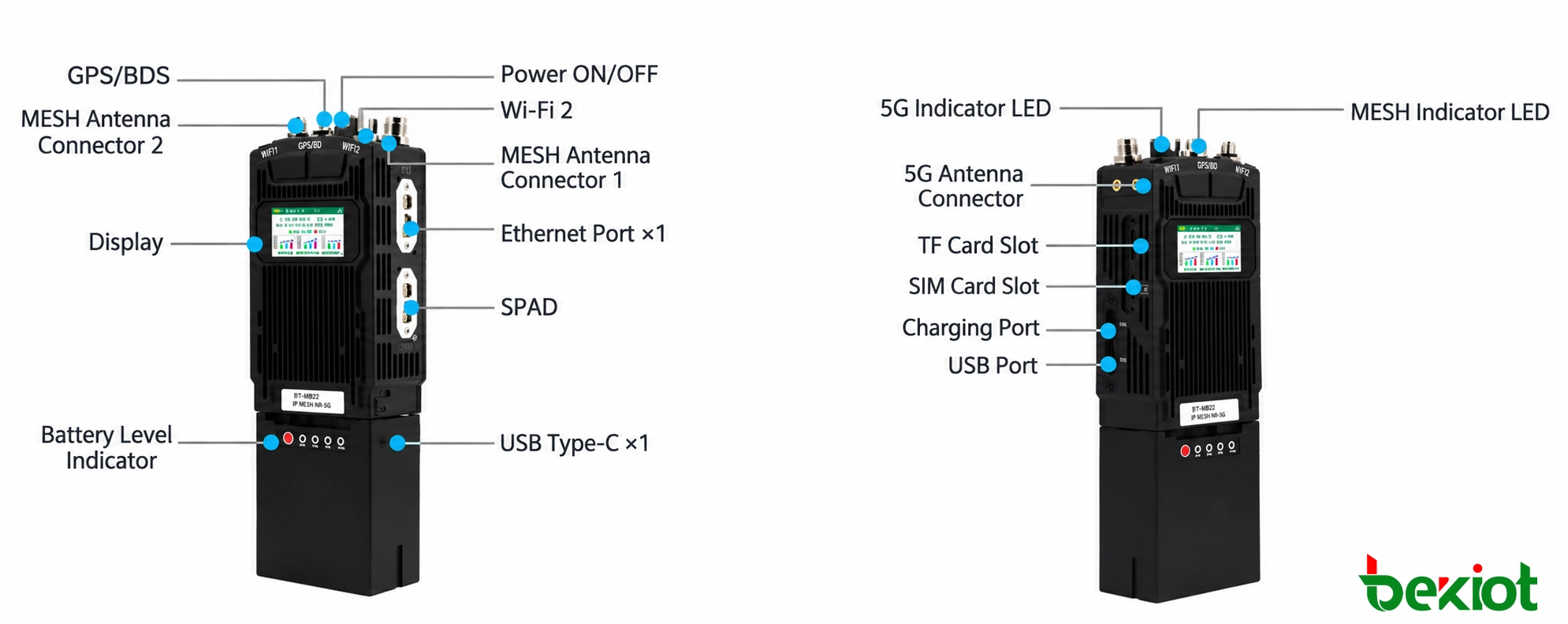

MEB82 оснащен несколькими антенными и информационными интерфейсами для полевой связи и интеграции с внешним оборудованием. Для антенн MANET предусмотрено два разъема TNC, а дополнительные интерфейсы поддерживают Wi-Fi, GPS и 5G.
Интерфейс Ethernet 100 Mbps позволяет подключать к радиостанции совместимое IP-оборудование. Также доступны USB, USB Type-C, TF-карта, SIM-карта и интерфейс SPAD для питания, хранения данных, связи и системной интеграции.
Во время землетрясений, наводнений, крупных аварий и других чрезвычайных ситуаций общественная инфраструктура связи может быть недоступна, перегружена или непригодна для полевых работ. Радиостанции MEB82 можно быстро развернуть для создания временной широкополосной сети между спасателями, мобильными группами и командным персоналом.
Высотные здания, подземные парковки, торговые комплексы и транспортные объекты могут создавать сложные условия радиосвязи. Портативные MANET-радиостанции могут работать с переносными ретрансляторами и другими совместимыми узлами, формируя децентрализованную сеть связи для передовых групп.
Сеть может обеспечивать IP-транспорт для оперативной голосовой связи, полевого видео, информации о местоположении и совместимых датчиков, помогая командному пункту быстрее получать данные из зоны происшествия.
БПЛА могут интегрироваться в сеть MANET для передачи воздушного видео и данных. Если наземная связь ограничена рельефом или зданиями, воздушный узел также может служить поднятой ретрансляционной точкой между разделенными полевыми группами.
Строительство линий электропередачи, полевые изыскания, инспекция и техническое обслуживание часто выполняются в горных или удаленных районах с ограниченным покрытием публичных сетей. Мобильная mesh-сеть может соединять полевой персонал, временные командные пункты и совместимое IP-оборудование без предварительной установки постоянной инфраструктуры связи.
Патрульные группы, работающие в меняющихся зонах, могут использовать самоорганизующуюся сеть для поддержания связи при перемещении персонала. Голос, живое видео, позиционирование и оперативные данные могут передаваться по одной беспроводной сети в соответствии с настройками приложения.
MEB82 также может входить во временные морские сети связи, объединяющие персонал, суда, береговые точки и воздушные ретрансляционные платформы. Многошаговая сеть обеспечивает дополнительную гибкость, когда трудно поддерживать прямые каналы между отдельными узлами.

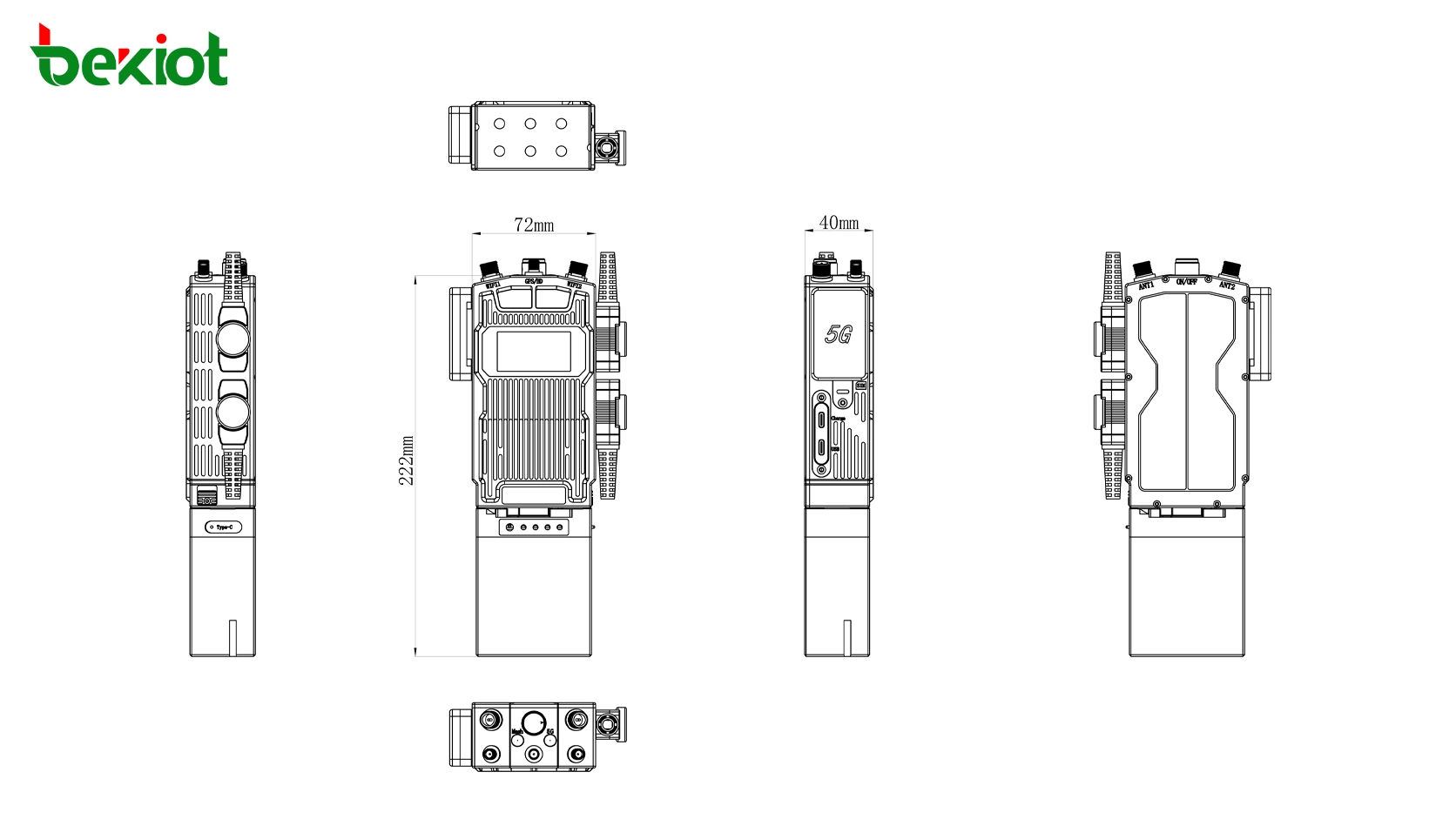

Портативная радиостанция MEB82 имеет размеры примерно 222 × 72 × 40 mm без антенн и весит примерно 960 g, также без антенн. Форм-фактор позволяет носить устройство полевому персоналу, сохраняя при этом широкополосные возможности MANET.
MEB82-36 подходит для временных площадок, где мало времени на установку коммуникационной инфраструктуры. Несколько радиостанций могут быстро сформировать мобильную сеть и расширить ее охват за счет добавления узлов там, где это требуется.
Вместо привязки пользователей к зоне покрытия одной фиксированной точки доступа архитектура MANET позволяет топологии сети меняться вместе с полевым персоналом, транспортом и другими мобильными узлами.
Голос, видео, IP-данные и информация о позиционировании могут использовать одну и ту же широкополосную mesh-инфраструктуру. Это позволяет полевой системе связи поддерживать несколько оперативных сервисов в одной мобильной беспроводной сети.
Развертывание можно начать с нескольких портативных радиостанций, а затем по мере роста требований к покрытию и емкости добавить совместимые ретрансляционные, автомобильные, воздушные или командные устройства.
Не обязательно. Обычная узкополосная двусторонняя радиостанция в первую очередь оптимизирована для голосовой связи, тогда как MEB82-36 спроектирован как широкополосный узел MANET, способный передавать голос, видео, IP-данные и информацию о местоположении. Подходящая система зависит от коммуникационных сервисов, необходимых проекту.
Универсальную фиксированную дальность для всех развертываний указать нельзя. Реальная дальность зависит от частоты, конфигурации и высоты антенн, рельефа, зданий, помех, расположения узлов и наличия промежуточных ретрансляторов. Покрытие следует оценивать с учетом предполагаемой рабочей среды.
Ретрансляционный узел можно добавить, если прямая связь ограничена рельефом, зданиями, расстоянием или расположением узлов. Места установки ретрансляторов следует выбирать по фактическим RF-условиям, а не просто увеличивать число переходов, поскольку дополнительные переходы также расходуют сетевые ресурсы.
Несколько IP-сервисов могут совместно использовать mesh-сеть, но количество и качество одновременных видеопотоков зависят от битрейта видео, ширины канала, RF-условий, числа ретрансляционных переходов и другого сетевого трафика. Поэтому требования к видео следует учитывать в плане сетевой емкости до развертывания.
MEB82 оснащен интерфейсом Ethernet 100 Mbps для подключения совместимого IP-оборудования. Практическая интеграция камер, компьютеров, датчиков и других сетевых устройств зависит от их IP-настроек, прикладных протоколов и требований к полосе пропускания.
Нет. Ретрансляция через БПЛА особенно полезна там, где увеличение высоты антенны помогает преодолеть влияние рельефа, зданий или разнесенных рабочих зон. На небольших или менее загороженных площадках портативные, переносные или автомобильные узлы MANET могут обеспечить нужную связь без воздушного ретранслятора.
При планировании проекта обычно необходимо учитывать страну развертывания, доступный диапазон частот, число узлов, рабочую зону, рельеф, требования к мобильности, ожидаемый видео- и информационный трафик, требования к аккумулятору, а также совместную работу портативных, автомобильных, ретрансляционных или UAV-узлов.
| Модель | MEB82 |
|---|---|
| Модель радиостанции | MEB82-36 |
| Тип продукта | Портативная радиостанция SDR MANET |
| Архитектура радиосистемы | Программно-определяемое радио (SDR) |
| Стандартная частота | 1350–1450 MHz |
| Настраиваемая частота | 350 MHz–6 GHz, настраивается |
| Псевдослучайная перестройка частоты | Опция |
| Мощность передачи | 2 W × 2 |
| Ширина канала | 1.25 / 2.5 / 5 / 10 / 20 MHz, регулируется |
| Модуляция | BPSK / QPSK / 16QAM / 64QAM / 256QAM, адаптивная |
| Пропускная способность | До 50 Mbps @ 20 MHz |
| Чувствительность приемника | -103 dBm @ 5 MHz |
| Емкость сети | До 64 узлов в сети на одной частоте |
| Топология сети | Звезда / Цепь / Mesh / Гибридная динамическая сеть |
| Антенна MANET | 2 × TNC |
| Антенна Wi-Fi | 2 × SMA |
| Антенна GPS | 1 × SMA |
| Антенна 5G | 1 × MCX |
| Ethernet | 1 × 100 Mbps Ethernet |
| USB | 1 × USB |
| Порт зарядки | 1 × USB Type-C |
| Другие интерфейсы | 1 × SPAD, 1 × слот для карты TF, 1 × слот для SIM-карты |
| Индикаторы | 1 × индикатор 5G, 1 × индикатор MESH |
| Дисплей | Встроенный дисплей |
| Рабочая температура | -40°C до +55°C |
| Температура хранения | -40°C до +85°C |
| Рабочая влажность | 5%–95%, без конденсации |
| Размеры | 222 × 72 × 40 mm, без антенн |
| Вес | Около 960 g, без антенн |
| Аккумулятор | 12.6 V / 7 Ah |
| Типичное время работы | Около 6 часов |
| Увеличенное время работы | Около 8–12 часов с расширенной конфигурацией |
| Среднее энергопотребление | 15 W |
| Пиковое энергопотребление | 22 W |
