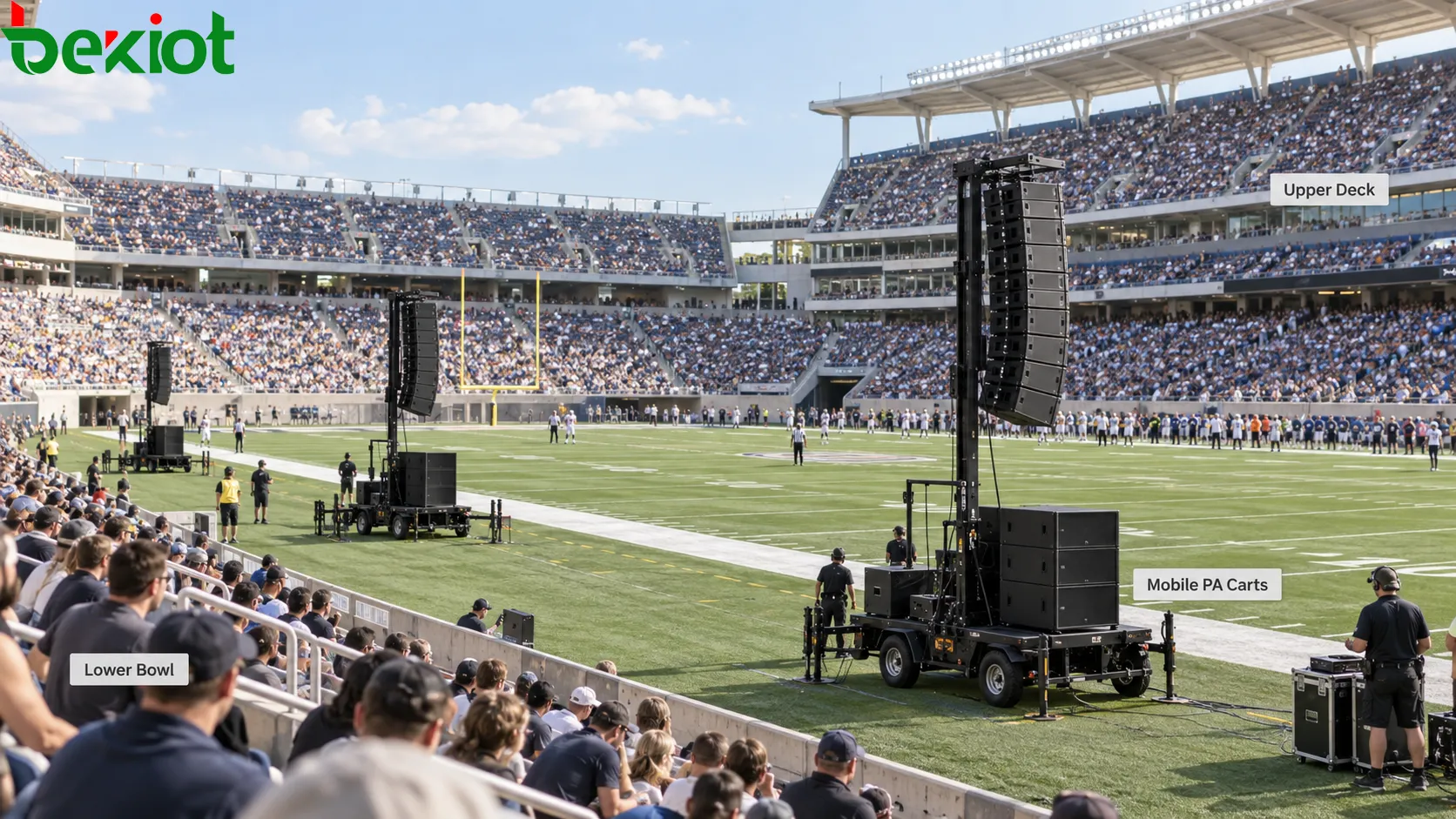

Начинается шоу в перерыве, игроки покидают поле, и производственные команды сразу выходят на газон. Мобильные тележки с линейными массивами и сабвуферами перемещают на заданные позиции вокруг поля. Прокладываются кабели, подключается сетевое аудио, одновременно перестраиваются сцена, свет и шоу-системы. Как только выступление заканчивается, все оборудование необходимо снова убрать, чтобы стадион мог вернуться к футбольному матчу.
На Super Bowl LX на Levi’s Stadium использовалась именно такая мобильная схема развертывания PA. На нескольких недавних Super Bowl, проходивших на крытых аренах, специализированные звуковые системы для шоу в перерыве можно было подвешивать к верхним конструкциям. На открытом Levi’s Stadium специализированная музыкальная PA-система вновь была размещена на уровне поля, а основное покрытие зрительских мест обеспечивали изготовленные по специальному проекту тележки с акустикой. Количество тележек увеличили с более типичных 16 до 18, чтобы озвучить примерно 68 500 мест и обеспечить необходимый запас по низким частотам для мощного музыкального выступления.
На первый взгляд разница кажется простой: громкоговорители переместились с крыши на колесные платформы. Инженерные последствия значительно шире. Временная стадионная PA-система должна обеспечивать звук концертного уровня, не становясь постоянной частью здания. Она должна охватывать нижние и верхние ярусы, не создавая чрезмерного SPL на поле, интегрироваться со сложной сетевой аудиоинфраструктурой и при этом разворачиваться и убираться в строго ограниченное временное окно.
Для крупных спортивных мероприятий, церемоний открытия и закрытия, стадионных концертов и временных массовых событий такой подход показывает важное разделение ролей: стационарная PA-система поддерживает повседневную и долгосрочную работу объекта, а временная PA создает высокопроизводительное звуковое поле под конкретное мероприятие и убирается после завершения постановки.
Архитектура открытого стадиона меняет способ развертывания временной PA
Проектирование звука на стадионе обычно начинается с архитектуры сооружения, а не с выбора модели громкоговорителя.
В закрытых аренах с подходящими кровельными конструкциями и достаточным количеством точек подвеса основную концертную PA-систему можно подвесить над полем. Большая высота позволяет линейным массивам эффективнее покрывать удаленные места и уменьшает количество производственного оборудования на уровне поля. На нескольких последних шоу в перерыве Super Bowl на крытых стадионах применялась именно такая подвесная схема.
Levi’s Stadium — открытая арена, где нет такого же верхнего пространства для подвеса крупной временной концертной PA. Если система мероприятия должна охватывать всю чашу трибун, проектной команде приходится искать эффективные акустические позиции ближе к уровню поля. Поэтому мобильные тележки с акустикой становятся практичной платформой для развертывания.
Это не означает, что мобильные системы сами по себе технологически превосходят подвесные массивы. Выбор определяется конструкцией объекта, графиком постановки и эксплуатационными ограничениями. Проект временного мероприятия обычно начинается с оценки доступных точек подвеса, допустимой нагрузки на поле, пространства у боковых линий, вертикальной геометрии трибун и времени, отведенного на освобождение игрового поля.
Поэтому одно и то же мероприятие при переносе с одного стадиона на другой может потребовать совершенно иной архитектуры PA. Временную стадионную звуковую систему нельзя рассматривать как фиксированную схему, которую просто копируют между объектами.
Мобильные тележки превращают акустический проект в готовые к развертыванию модули
Транспортировка — не самая сложная часть временной PA-системы. Более серьезная задача — сохранять предсказуемые акустические характеристики каждый раз после перемещения оборудования.
Если громкоговорители, усилители, опорные конструкции и соединения поступают на поле отдельными компонентами, команда должна собрать систему, расставить ее, проверить углы и соединения непосредственно в отведенное на мероприятие время. На обычном концерте это главным образом увеличивает время монтажа. На крупной спортивной постановке расписание игры не будет ждать звуковую систему.
Мобильные тележки частично решают эту проблему, превращая размещение акустики, механические опоры и часть кабельной разводки в повторяемые модули. Когда тележка достигает назначенной позиции, команда может сосредоточиться на точном размещении, подключении и проверке, а не собирать каждый массив с нуля.
На Super Bowl LX использовалось 18 мобильных тележек. В зависимости от расположения на стадионе на каждой устанавливались комбинации из четырех или пяти элементов L-Acoustics K1/K2 вместе с сабвуферами KS28. Важна не конкретная численность оборудования. Каждая тележка конфигурируется под тот сектор трибун, за который она отвечает, а не является точной копией остальных.
Такой модульный подход упрощает и эксплуатацию мероприятия. Тележки можно проверить в зоне подготовки до начала постановки, затем по определенной последовательности переместить на пронумерованные позиции на поле, подключить, использовать во время выступления и после этого вывести по заранее заданным маршрутам.
В результате сложное временное развертывание PA становится меньше похоже на строительство новой звуковой системы прямо на поле и больше — на перемещение заранее настроенных акустических модулей в назначенные точки.
Покрытие трибун определяет углы массивов и запас по низким частотам
Чаша стадиона не является плоской зоной прослушивания. Нижние трибуны, верхние ярусы, зоны за воротами и сектора со стороны пресс-ложи имеют разные расстояния и вертикальные углы. Простое размещение 18 одинаковых тележек по симметричному кругу не обеспечит автоматически равномерное покрытие.
В проекте Super Bowl LX для разных позиций использовались разные длины массивов и вертикальные углы. Позиция, в основном обслуживающая нижнюю чашу, могла иметь меньше элементов и более пологое вертикальное наведение. Для позиции, направленной на верхний ярус, требовались дополнительные элементы и более крутой вертикальный контур, чтобы доставить звук дальше и выше.

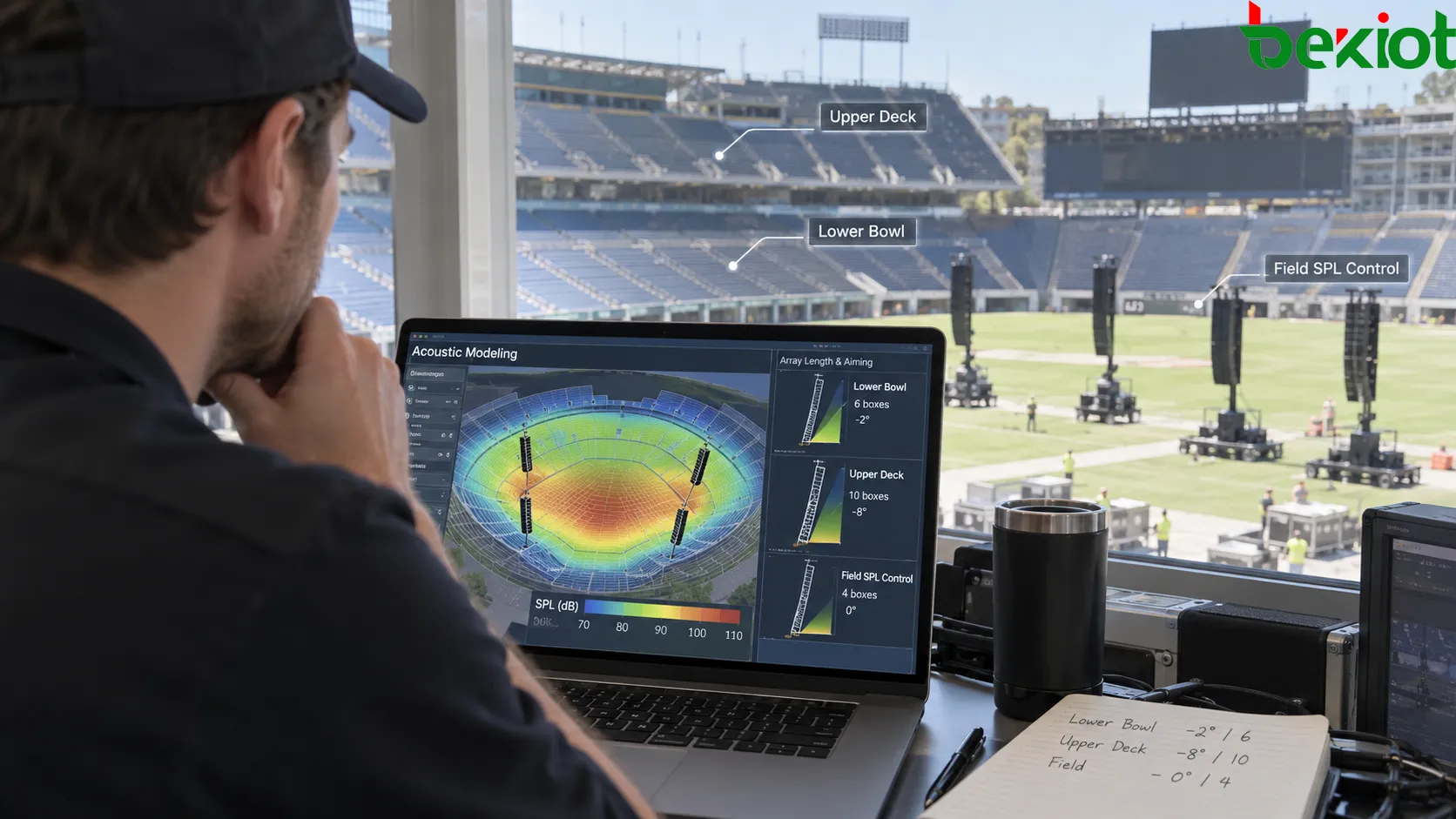

Программное обеспечение акустического моделирования, например Soundvision, позволяет заранее оценить расположение массивов, вертикальные углы и ожидаемое покрытие еще до доставки оборудования на площадку. Цель — не просто получить максимально возможный SPL. Проект должен контролировать заметные различия в уровне и тональном балансе между зонами трибун.
Шоу в перерыве также предъявляет требования, которых нет у обычного речевого оповещения. Музыке необходимы значительная энергия низких частот и динамический запас. Поэтому мощность сабвуферов рассчитывается с учетом программного материала, открытости стадиона и распространения низких частот по очень большой зоне зрителей, а не только исходя из того, слышит ли публика систему.
На уровне поля возникает обратная проблема. Центр игрового поля не является основной зоной аудитории. Избыточная акустическая энергия на поле мало помогает зрителям, но может увеличивать проникновение звука в сценические микрофоны, мониторные системы и эфирный звук.
Поэтому временная PA должна одновременно выполнить три конкурирующие задачи:
-
Удаленные и верхние места должны получать достаточный уровень и динамический запас;
-
Ближние места не должны испытывать чрезмерный SPL только потому, что находятся ближе к массивам;
-
Ненужная акустическая энергия должна контролироваться вокруг сцены, поля и зон телевизионного производства.
Именно поэтому крупные стадионные звуковые системы все больше зависят от акустического моделирования. Выходная мощность громкоговорителя — лишь один из исходных параметров; реальная цель проекта — то, что слушатели получают в разных точках трибун.
Временная концертная PA и стационарная звуковая система стадиона должны работать вместе
При подготовке Super Bowl стационарную звуковую систему стадиона не демонтируют и не заменяют полностью временной PA.
Установленная система продолжает обслуживать игровые объявления, функции общественного оповещения, внутриаренную постановку и долгосрочную работу стадиона. Мобильная PA для шоу в перерыве оптимизирована под музыку, больший динамический диапазон, усиленный низкочастотный выход и специализированное покрытие конкретного события. Системы выполняют разные задачи, но могут работать совместно в рамках крупной постановки.
Модернизированные стационарные громкоговорители Levi’s Stadium также использовались как дополнительные и задержанные источники для концертной системы. Участки, которые невозможно было оптимально покрыть временными массивами с уровня поля, могли получить дополнительное озвучивание от существующей стадионной акустики без установки новых мобильных позиций.
Такой подход имеет более широкое значение для проектирования временных мероприятий. Громкоговорители, усилители и сетевые узлы, уже установленные на крупном объекте, не обязательно должны оставаться изолированными от специальных постановок. Если сигнальные интерфейсы, задержка и архитектура управления позволяют, стационарная система может стать частью стратегии покрытия временного события.

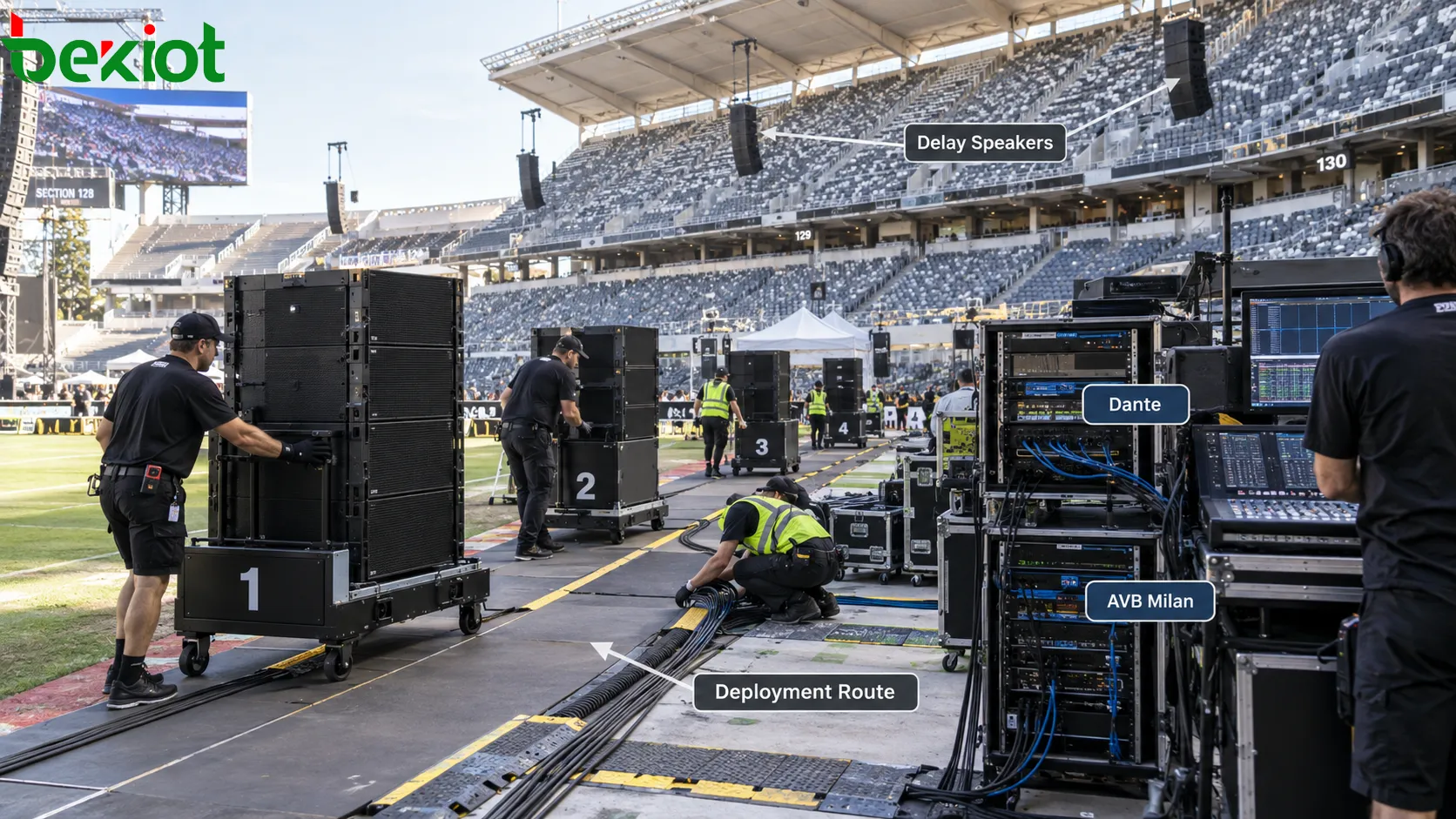

Передача аудио также в значительной степени опирается на сетевую инфраструктуру. В производстве Super Bowl использовались, в частности, технологии Dante и AVB Milan, а сетевые аудиоинтерфейсы распределяли сигналы между микшерными консолями, системами обработки и усилительными контроллерами.
Польза сетевого аудио не ограничивается уменьшением количества аналоговых кабелей. В крупных мероприятиях одновременно существуют разные аудиодомены: живая музыка, объявления, церемонии открытия, звук игры, мониторные системы, эфирное производство и стационарная PA стадиона. Цифровые аудиосети упрощают распределение этих сигналов по разным направлениям, но требуют тщательного планирования синхронизации тактов, сетевой топологии, пропускной способности и резервирования.
Быстрое развертывание на поле зависит от детально выстроенной операционной хореографии
Время — одно из определяющих инженерных ограничений временной стадионной PA.
Перерыв Super Bowl длиннее стандартного перерыва NFL, но полное окно перестройки все равно составляет примерно 25–30 минут. Тележки с акустикой, сцена, исполнительское оборудование и производственные команды должны выйти на поле, провести шоу и затем освободить игровую поверхность. Аудиокоманда не может долго менять положение громкоговорителей после того, как зрители заняли места, и не может оставаться на поле для длительного демонтажа после выступления.
В перемещении временной PA участвовало более 100 человек. Для каждой тележки требовалось несколько сотрудников, которые тянули и направляли ее, а другие члены команды работали с кабелями и оборудованием на поле. При одновременной работе 18 крупных тележек в ограниченном пространстве вдоль боковых линий отсутствие четкой последовательности быстро привело бы к заторам или блокировке движения.
Поэтому проект временной PA требует не только акустического чертежа. Нужен также операционный план перемещений, который определяет:
-
Откуда каждая мобильная единица выходит на поле;
-
Какую пронумерованную позицию она занимает;
-
Где подключаются питание и аудио;
-
Какие кабели необходимо отсоединить перед началом движения;
-
В какой последовательности тележки покидают поле после выступления;
-
Можно ли обойти неисправную единицу, не перекрывая остальной маршрут развертывания.
Это важное отличие от стационарной стадионной PA. Фиксированные системы проектируются прежде всего с учетом долгосрочной надежности и ремонтопригодности. Временные производственные системы должны также рассматривать эффективность развертывания по минутам как инженерный параметр.
Пусконаладка временной PA должна охватывать акустику, сеть и эксплуатацию
Проверки того, что каждый громкоговоритель издает звук в пустом стадионе, недостаточно, чтобы считать временную PA готовой к крупной постановке.
Акустические испытания должны охватывать разные высоты и расстояния на трибунах, включая нижний и верхний ярусы, зоны за воротами и точки со значительным внеосевым положением относительно основных массивов. Помимо SPL, при пусконаладке следует оценивать тональную однородность, распределение низких частот, разборчивость речи и временное выравнивание между временной основной системой и стационарными громкоговорителями задержки.
Со стороны сети инженерам необходимо проверить резервирование аудиотрактов, стабильность тактовой синхронизации, поведение при переключении, нагрузку сети и влияние отказов отдельных узлов. Проблемы в крупной сетевой аудиосистеме не всегда выглядят как обычный обрыв аналогового кабеля. Ошибка синхронизации или конфигурации сети может одновременно затронуть множество устройств.
Временные мероприятия на открытом воздухе имеют еще одно эксплуатационное ограничение, с которым стационарные внутренние PA сталкиваются реже: звук репетиций может распространяться за пределы площадки.
В открытом стадионе больше звука выступления выходит за пределы чаши трибун. Для строго конфиденциальной постановки, такой как шоу в перерыве Super Bowl, репетиционный звук способен заранее раскрыть песни или приглашенных артистов. Поэтому производственные команды могут снижать SPL, во время отдельных репетиций включать только выбранные части системы и использовать другой аудиоматериал снаружи объекта, чтобы реальное содержание шоу было сложнее распознать.
Это показывает более общий принцип проектирования временных звуковых систем: инженеры должны учитывать не только то, где звук должен быть слышен, но и где его слышно быть не должно. Та же задача возникает на открытых концертах рядом с жилыми районами, городских мероприятиях и временных постановках со строгими ограничениями по шуму.
Полные репетиции развертывания и удаления оборудования не менее важны. PA может пройти все технические аудиотесты и все равно оказаться непригодной в эксплуатации, если большая команда не способна переместить, подключить и убрать оборудование в заданное временное окно. Для постановок такого масштаба акустический проект и операционный план необходимо проверять совместно.
Возвращение мобильных тележек на Super Bowl LX не означает, что стадионный звук сделал шаг назад. Современная мобильная PA объединяет проверенную механическую концепцию развертывания с акустическим моделированием, цифровой обработкой, сетевым аудио и существующей инфраструктурой стадиона. Колеса могут быть традиционными, но архитектура за ними становится все более цифровой.
Поэтому требования к крупной временной стадионной PA давно вышли за рамки одного только звукового давления. Система должна создавать равномерное впечатление для десятков тысяч зрительских мест, выходить на поле и покидать его за очень короткое время и одновременно сосуществовать с игрой, сценической постановкой и телевизионным производством. Именно выполнение всех этих требований превращает набор временных громкоговорителей в полноценную крупномасштабную систему озвучивания мероприятия.
Частые вопросы
Зачем стадиону временная PA, если уже есть стационарная звуковая система?
Стационарные PA-системы стадионов обычно проектируются для игровых объявлений, информирования публики, внутриаренной постановки и долгосрочной повседневной эксплуатации. Крупное музыкальное выступление может потребовать большего динамического диапазона, более мощного низкочастотного выхода и другой геометрии покрытия. Специализированная временная PA может выполнить эти требования, а стационарные громкоговорители при необходимости продолжат обеспечивать дополнительное или задержанное покрытие.
Всегда ли мобильные тележки лучше подвесных линейных массивов?
Нет. Выбор зависит от конструкции здания, доступных точек подвеса, условий доступа на поле, геометрии трибун и времени, разрешенного на трансформацию площадки. При наличии подходящей системы верхнего подвеса подвесная PA может дать существенные преимущества. В открытых стадионах или на объектах, где крупные временные системы нельзя безопасно подвесить, более практичными могут быть наземные или мобильные конфигурации.
Почему временная PA использует стационарные громкоговорители задержки стадиона?
Временная основная система может не охватывать все места под оптимальным углом, особенно при сложной геометрии чаши, в удаленных секторах или зонах с конструктивными препятствиями. Правильно задержанные и согласованные по уровню стационарные громкоговорители могут расширить покрытие этих участков, уменьшить количество временного оборудования и улучшить однородность между зонами аудитории.
Что нужно проверять при пусконаладке временной стадионной PA?
Одного пикового SPL недостаточно. Пусконаладка должна также включать равномерность покрытия зрительских зон, частотную характеристику, разборчивость речи, распределение низких частот, временное выравнивание основной и задержанной систем, стабильность сетевого аудио, влияние отказов и возможность развернуть и убрать всю систему в заданное временное окно.
