В театре Fox Theatre в Боулдере, штат Колорадо, недавно завершили модернизацию PA-системы. Интерес проекта заключается не столько в выборе нового усилителя, сколько в том, что команда не стала полностью демонтировать старую систему звукоусиления и строить новую с нуля. Площадка сохранила существующие корпуса громкоговорителей и переработала те части, которые сильнее всего влияют на надежность, запас мощности, управление и эксплуатационную эффективность, — благодаря этому система с выраженным историческим характером получила стабильность, необходимую современной концертной инфраструктуре. Подобные проекты лучше полной замены показывают реальные сложности модернизации PA. Во многих театрах, аудиториях, клубах с живой музыкой, спортивных аренах и даже промышленных аудиосистемах, работающих много лет, оборудование стареет и выходит из строя не одновременно. Громкоговорители могут по-прежнему обеспечивать нужную зону покрытия, а их точки установки уже проверены годами эксплуатации. Но усилители могут начать часто отказывать, стойки занимать слишком много места, энергопотребление оставаться высоким, схема управления — устареть, а состояние системы — определяться только вручную.

Для стареющей PA-системы главный вопрос не в том, «сколько лет оборудованию», а в другом: какие элементы всё ещё имеют ценность, а какие стали узким местом по надежности и обслуживанию?

В старой PA-системе первыми стареют далеко не всегда громкоговорители

PA-система состоит из множества взаимосвязанных звеньев. Источники, микшерные пульты, DSP, сетевой транспорт, усилители мощности, громкоговорители, электропитание и системы управления — проблема в любой части цепи может проявляться как «система работает неправильно». Если сначала не определить границу неисправности, проще всего заменить всё целиком. Но с точки зрения стоимости и результата это не всегда лучший вариант.

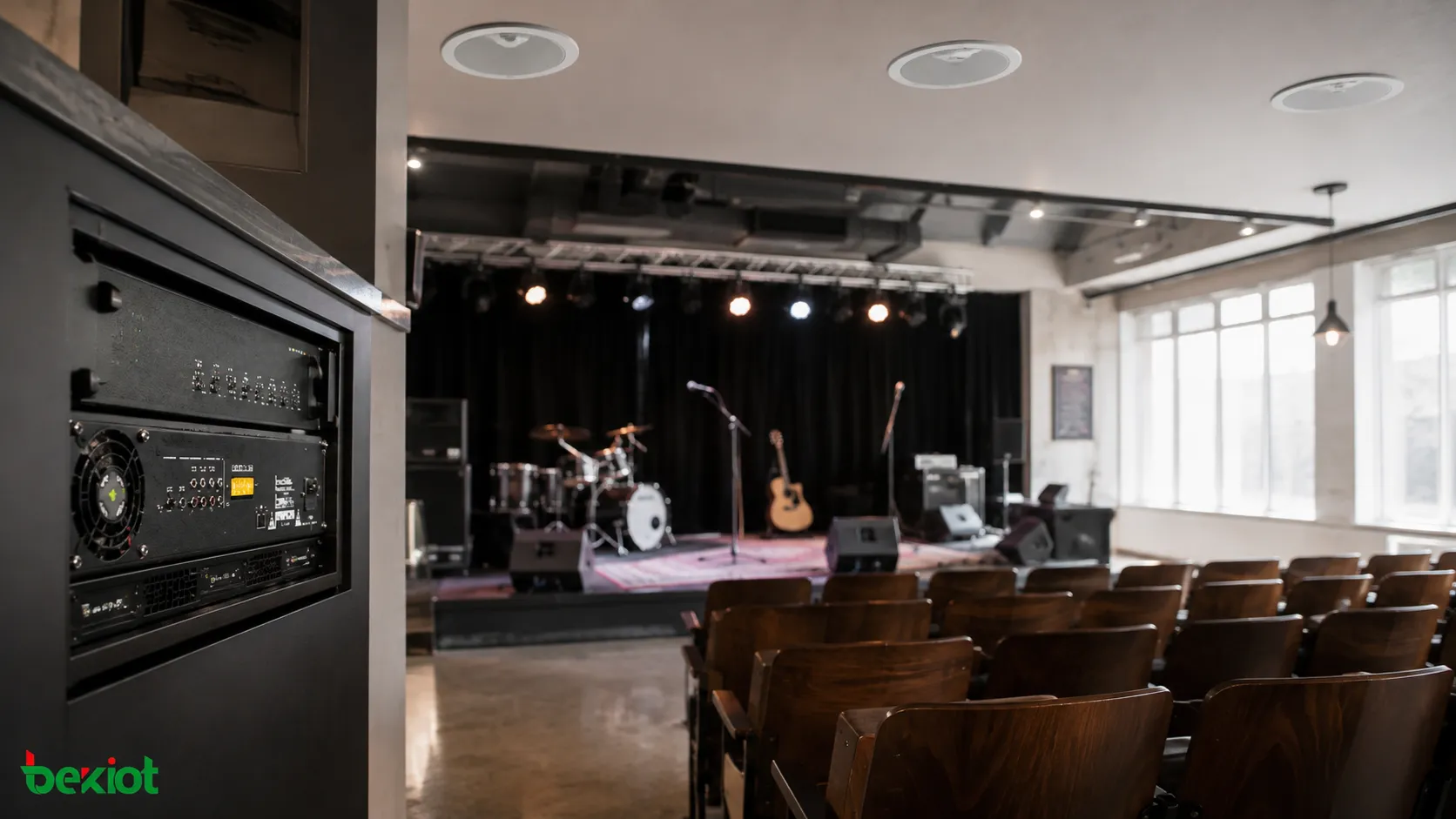

Старая система Fox Theatre была типичным примером: сами громкоговорители имели историческую ценность, и площадка хотела сохранить исходный характер звучания и пространственную картину. Реально мешала работе надежность усилителей. Отказ усилителя во время концерта означает не просто, что «звук стал немного тише». Можно потерять отдельную полосу частот, группу громкоговорителей или даже целую сторону звукового поля.

Для PA-систем с длительным сроком службы это обычная ситуация. Если динамические головки, конструкция кроссоверов и корпуса громкоговорителей остаются в исправном состоянии, их часто можно продолжать использовать. А усилители, блоки питания, системы охлаждения и управления долго работают под высокой нагрузкой и поэтому чаще становятся слабым звеном. В некоторых ранних мощных системах усилительные стойки годами работают при высокой температуре. Электролитические конденсаторы стареют, вентиляторы забиваются пылью, контакты окисляются — и всё это может произойти раньше, чем появятся проблемы с самими громкоговорителями.

Поэтому перед модернизацией разумнее разделить PA-систему на несколько уровней и проверить каждый из них: обеспечивают ли громкоговорители требуемое звуковое давление и покрытие? Остался ли у существующих усилителей достаточный запас? Правильно ли организовано электропитание? Соответствуют ли DSP и маршрутизация нынешним задачам? Можно ли удаленно видеть состояние оборудования? Есть ли резервный путь на случай отказа одного из звеньев?

Только после последовательного ответа на эти вопросы можно решить, нужно ли «заменять систему» или достаточно «заменить самое слабое звено системы».

Почему модернизацию стоит начинать с усилителей и электропитания

Усилитель — не самая заметная для зрителей часть PA-системы, однако именно он определяет, получают ли громкоговорители достаточную, стабильную и управляемую мощность.

В старых крупных системах звукоусиления это особенно заметно. Унаследованные громкоговорительные системы могут иметь несколько независимых трактов усиления. Один корпус не обязательно подключается к одному каналу: низкочастотная, среднечастотная и высокочастотная секции требуют отдельных каналов мощности. Именно так была устроена система Fox Theatre. Для каждого корпуса требовалось несколько каналов усиления и одновременно значительная выходная мощность.

Поэтому при модернизации нельзя просто сравнить, «сколько ватт было у старого усилителя» и «сколько ватт у нового». Нужно рассчитать количество независимых каналов, фактическую нагрузку каждой полосы частот, потребность в непрерывной и пиковой мощности, а также оставшийся запас при работе усилителей под высокой нагрузкой.

Запас мощности имеет большое значение. Усилитель, постоянно работающий почти на пределе, может выдавать номинальную мощность, но в реальном выступлении при кратковременных пиках быстрее входит в ограничение. Цель проектирования PA-системы — не добиться того, чтобы усилитель был «ровно настолько громким, насколько нужно», а оставить достаточный динамический диапазон выше обычного программного уровня. Система с недостаточным запасом еще может звучать чисто, хотя усилитель уже регулярно включает защиту или лимитер. Со временем это отражается и на качестве звука, и на частоте отказов.

С электропитанием ситуация аналогична. Если мощная PA-система по-прежнему основана на крупных традиционных усилителях с низкой эффективностью, растут количество стоек, электрическая нагрузка и требования к охлаждению. Современные усилители высокой плотности могут обеспечить больше каналов в меньшем объеме стойки, экономя не только место, но и ресурсы на распределение питания, охлаждение, кабели и обслуживание.

Именно поэтому после модернизации в старой PA-системе визуально может стать «меньше устройств», хотя фактические возможности возрастут. Модернизация — это не добавление аппаратуры, а повторная консолидация мощности, DSP, маршрутизации и мониторинга, которые раньше были распределены по нескольким блокам.

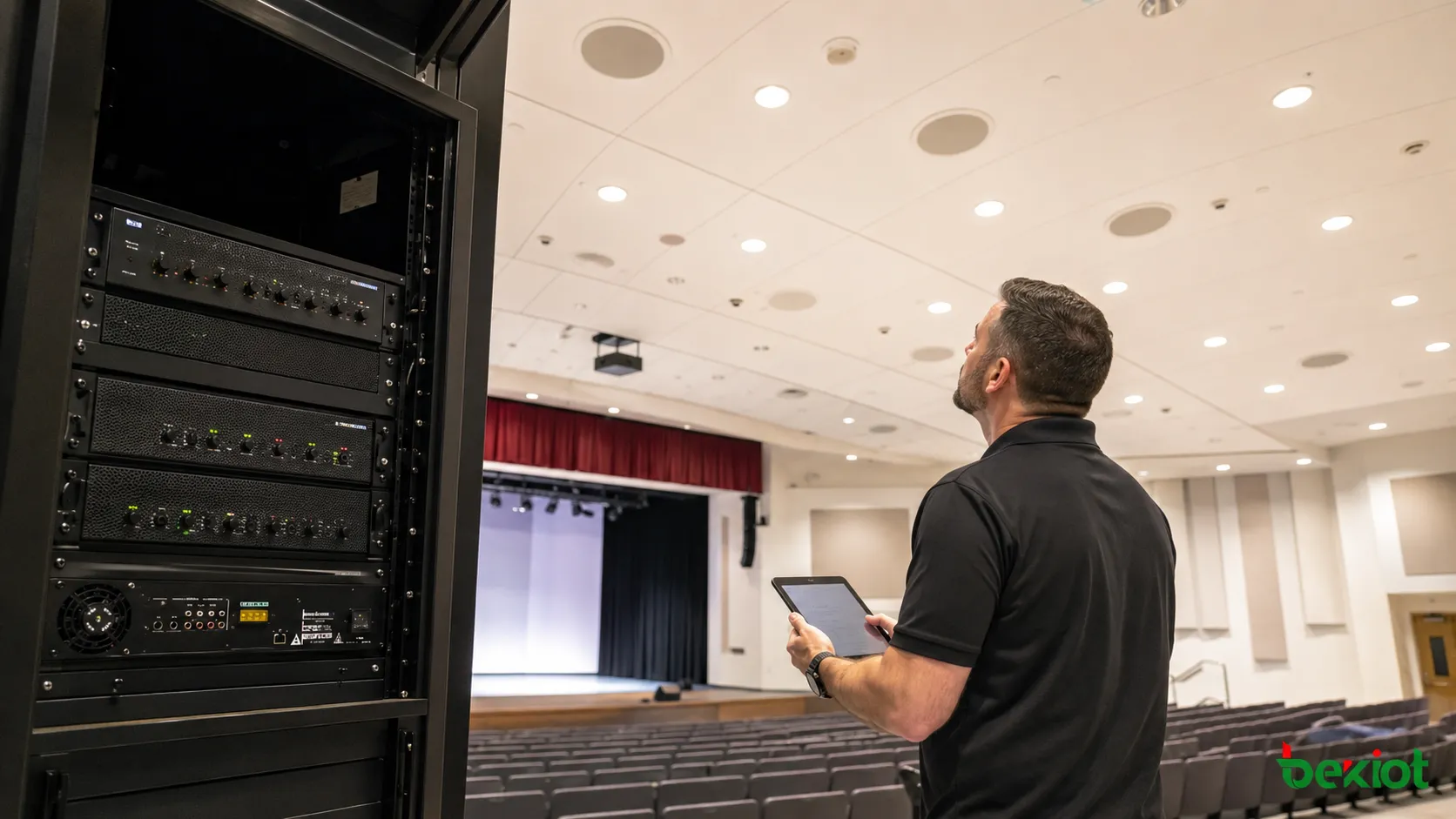

Почему небольшим площадкам особенно нужны высокая плотность каналов и встроенный DSP

Для театров и клубов с живой музыкой само место в аппаратных стойках имеет цену.

Каждый квадратный метр рядом со сценой влияет на размещение оборудования артистов, света, мониторов, декораций и движение технической команды. Если старой PA требуется много усилительных стоек сбоку сцены или за кулисами, модернизация естественным образом ставит еще одну задачу: разместить оборудование компактнее без снижения выходной мощности.

В ходе обновления Fox Theatre систему перенесли в верхнюю техническую зону, чтобы освободить сценическое пространство. Это одновременно предъявляет требования к плотности усилителей, охлаждению, электропитанию и возможностям удаленного управления.

Если усилители находятся далеко от операторов, ходить к стойкам при каждой проверке состояния крайне неэффективно. Поэтому современные PA-усилители уже не являются просто устройствами, которые «усиливают слабый сигнал». Они также выполняют DSP-обработку, матричные функции, маршрутизацию, лимитирование, управление громкоговорителями и сетевой мониторинг.

У такой интеграции есть прямое инженерное преимущество: системная цепь становится короче.

Раньше могли понадобиться отдельный DSP, матричный процессор, сетевой преобразователь и несколько усилителей. Теперь часть обработки можно выполнять внутри усилителя. Чем меньше устройств, тем меньше точек соединения и потенциальных мест отказа. В тесном помещении отказ от одного устройства — это не только минус одна единица стойки, но и, возможно, минус одна линия питания, один кабельный участок и один узел для диагностики.

Однако важно не допустить ошибочного вывода: больше встроенных функций не означает, что проектирование системы стало проще. Параметры DSP, структура усиления, частоты раздела, лимитеры и защита громкоговорителей по-прежнему должны измеряться и настраиваться под исходную систему. Особенно при сохранении старых громкоговорителей и замене усилительного тракта нельзя просто подключить новые усилители с заводскими настройками и считать работу завершенной.

Настоящая цель — настроить новую усилительную платформу под старые громкоговорители, а не заставлять старые громкоговорители приспосабливаться к новому оборудованию.

Надежность зависит не только от нового оборудования — управление и резервирование тоже нужно проектировать заново

После обновления PA-системы нельзя судить о ее надежности только по тому, что оборудование новое.

Для рабочих концертных систем важнее другие вопросы: можно ли обнаружить проблему до того, как она проявится? Продолжит ли передаваться звук при отказе сетевого соединения? Сможет ли оператор быстро понять, какой тракт, усилитель или канал работает неправильно?

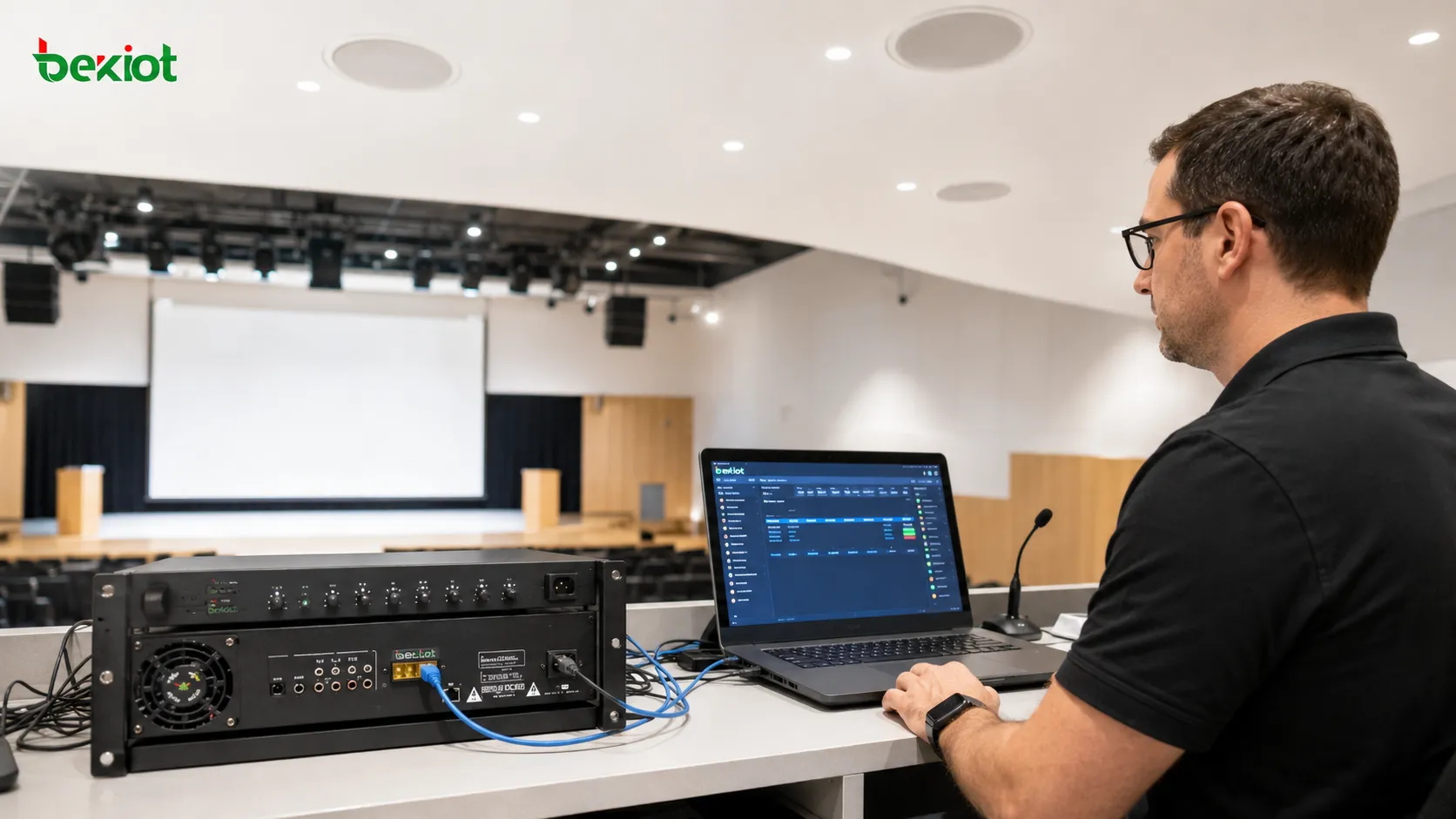

После модернизации усилители Fox Theatre можно подключать к среде управления по Ethernet. Площадка использует ArmoníaPlus для конфигурации, ввода в эксплуатацию и эксплуатационного мониторинга системы; удаленный доступ доступен через Wi-Fi и веб-интерфейс. Для компактной площадки это особенно удобно, поскольку специалистам не нужно находиться рядом со стойками усилителей, чтобы видеть состояние системы.

Главная ценность удаленного управления не в том, что «параметры можно менять с телефона». Она в том, что PA-система переходит от пассивного обслуживания к наблюдаемому состоянию. Когда температура усилителей, состояние каналов, уровни входов и выходов и сведения об ошибках доступны централизованно, инженеры получают возможность заметить проблему раньше, чем ее услышит публика. Многие сбои во время мероприятий происходят не из-за внезапного отказа устройства, а потому, что небольшие проблемы долго остаются незамеченными и одновременно проявляются в критический момент концерта.

Входные тракты тоже нуждаются в резервировании. В этой системе используются и Dante, и аналоговые входы, то есть предусмотрены два разных пути для повышения непрерывности работы во время выступления. Такой подход практичнее, чем стремление любой ценой сделать всё исключительно IP-ориентированным.

Цифровые аудиосети дают гибкую маршрутизацию и упрощают управление, но зрелая концертная PA-система не становится надежной автоматически только потому, что использует сетевой протокол. Коммутаторы, блоки питания, синхронизация, кабели и конфигурация сами могут стать новыми точками отказа. Поэтому необходимость независимого аналогового пути для критически важных функций зависит от значимости площадки и цены простоя.

Если основной цифровой тракт на площадке откажет, а аналоговый резерв позволит продолжить выступление, несколько минут или даже десятки минут такой отказоустойчивости часто ценнее, чем добавление новой функции.

Главная задача модернизации PA — определить, что сохранить

Стоит ли модернизировать старую PA-систему, в конечном счете определяется состоянием самой системы.

В некоторых системах громкоговорители сильно состарились, а схема покрытия больше не соответствует текущим потребностям площадки. В таком случае полная замена может быть разумнее. Но если громкоговорители все еще имеют хорошую основу, а отстают только усилители, DSP, питание и управление, полный демонтаж и перестройка способны привести к ненужным расходам.

Урок проектов вроде Fox Theatre состоит в том, чтобы не смешивать понятия «звуковая система» и «возраст оборудования».

Старое оборудование не обязательно означает плохой звук, а новое оборудование не гарантирует хорошую систему. Реальный результат определяется тем, поддерживает ли вся сигнальная цепь правильную структуру усиления, достаточно ли запаса у усилителей, правильно ли защищены громкоговорители, способна ли система управления заранее обнаруживать проблемы и имеют ли критические тракты отказоустойчивость.

Для театров, аудиторий, клубов и других площадок длительной эксплуатации разумная модернизация PA обычно идет в следующем порядке: сначала оценивают систему, затем определяют, какие громкоговорители и кабели можно оставить. После этого заново рассчитывают мощность, количество каналов и условия электропитания. Далее выбирают DSP, сетевое управление и резервные тракты. В завершение выполняют настройку и приемку по результатам измерений на объекте.

Смысл такого подхода не в том, чтобы «заменить как можно меньше», а в том, чтобы заменить только те части, которые действительно ограничивают производительность и надежность системы.

Если исторически значимая система звукоусиления все еще создает правильное звуковое поле, модернизация может объединить традиционные громкоговорители с новыми усилителями, DSP, сетевым управлением и резервируемой архитектурой. Зритель может почти не заметить изменений в зале, но закулисная часть системы перейдет от состояния «она работает» к состоянию «ее можно контролировать и управлять ею, у нее есть запас и она способна переносить отказы».

Именно на это изменение действительно стоит обращать внимание при обновлении PA.

Часто задаваемые вопросы

При модернизации старой PA-системы большая мощность усилителя всегда лучше?

Нет. При выборе усилителя необходимо учитывать импеданс громкоговорителей, номинальную мощность, программные пики, количество каналов и защиту лимитерами. Простое увеличение номинальной мощности не гарантирует лучшего звука, а неправильная настройка может даже повысить риск повреждения громкоговорителей.

После замены усилителей нужно ли обязательно менять исходные акустические кабели?

Не обязательно. Следует проверить сечение и длину кабеля, состояние изоляции, разъемы и сопротивление петли. Если существующая проводка отвечает требованиям передачи мощности и безопасности, ее можно продолжать использовать. Признаки старения, чрезмерное падение напряжения или проблемы с надежностью соединений необходимо устранить во время модернизации.

Если PA-система уже использует Dante, зачем сохранять аналоговый звук?

Решение о сохранении аналогового тракта зависит от целей проекта по надежности. Цифровые сети удобны для гибкой маршрутизации и централизованного управления, а независимый аналоговый вход может служить технологически отличным резервным путем и обеспечивать аварийный аудиоканал при отказе сетевого оборудования или конфигурации.

Что следует проверять в первую очередь при приемке после модернизации театральной PA-системы?

Помимо субъективного прослушивания следует проверить покрытие по звуковому давлению во всех зонах, частотную характеристику, усиление системы, запас усилителей, лимитирование громкоговорителей, стабильность сети, переключение входов, резервные тракты и аварийные сообщения. Для концертных площадок тестирование также следует проводить при уровнях звукового давления, близких к реальным условиям работы.
