Консоль оповещения может сообщать, что объявление отправлено, тогда как один цех остаётся без звука, громкоговоритель в соседнем здании воспроизводит сообщение, или сотрудники слышат сигнал, но не могут понять инструкцию. Это разные неисправности. Успешный статус вызова сам по себе не доказывает, что сообщение оповещения достигло нужных людей в нужной зоне.
Поэтому проверка должна отслеживать объявление дальше экрана диспетчеризации: от выбранной зоны оповещения и решения по управлению вызовом, через путь распределения аудио, до принимающего громкоговорителя или усилителя и фактического места прослушивания. Проверка также должна подтвердить, что громкоговорители и усилители за пределами выбранной зоны не активируются непреднамеренно и не получают её поток оповещения.
Доказательства доставки и границы приёмки
Перед тестированием определите, что означает доставлено. Сервер может пометить задачу выполненной после пересылки аудио, тогда как оконечное устройство может подтвердить сеанс, не подтверждая вывод громкоговорителя. Критерии приёмки должны определять доказательства, необходимые на каждом уровне, вместо доверия одной метке состояния.
Четыре отдельных уровня доказательств
Маршрутизация: авторизованное назначение разрешается в предполагаемую зону и оконечные устройства; это не доказывает их доступность.
Сеанс и медиа: плечо вызова SIP, где применимо, было принято и медиа переданы. Счётчики приёмника, захваты или RTCP могут подтвердить приём, но не слышимый вывод.
Воспроизведение: состояние терминала или наблюдатель подтверждает воспроизведение. Флаг включённого вывода может не обнаружить неисправный громкоговоритель или цепь.
Прослушивание: сообщение соответствует согласованным критериям слышимости и разборчивости в занятых местах при репрезентативных условиях шума.
Проверяйте также правильное исключение: посторонние оконечные устройства должны оставаться неактивными. Звук, проникающий через открытую дверь, — это акустическая проблема; нецелевой громкоговоритель, получающий поток, — это ошибка маршрутизации.

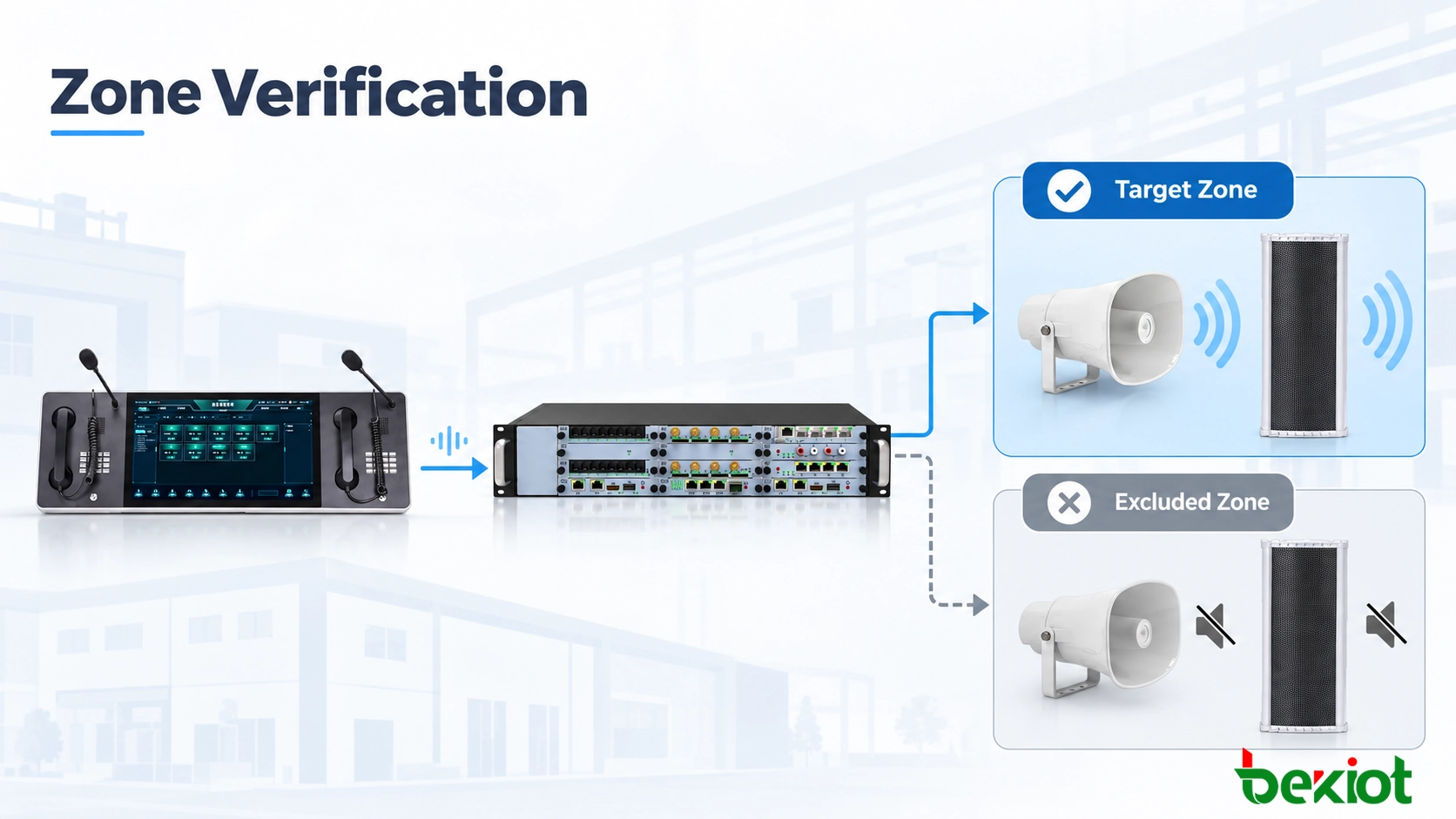

Рис. 1 - Зона проверяется через маршрутизацию, приём медиа, физическое воспроизведение и доказательства в местах прослушивания, с проверками непреднамеренных зон.
Сопоставление зон и проверка оконечных устройств
Содержательный тест начинается с утверждённого плана зон по факту выполнения. Имя, отображаемое на консоли оповещения, может отличаться от SIP-добавочного номера, группы многоадресной рассылки, канала усилителя и названия физической области. Без общей записи сопоставления технические специалисты могут продемонстрировать, что номер соединяется, но не могут показать, что он представляет правильную область.
Зафиксируйте реальное назначение за каждым именем зоны
Подготовьте одну запись зоны, содержащую:
Источник: микрофон, консоль или автоматизированная задача и роль оператора.
Цель: отображаемая зона, ID добавочного номера/группы и соответствующие разрешения.
Активные оконечные устройства: ID громкоговорителей, каналы усилителя и места установки.
Исключённые оконечные устройства: соседние или ограниченные зоны, которые должны оставаться неактивными.
Контрольные точки прослушивания: занятые, шумные, удалённые и граничные места.
Прослеживаемость: ревизия карты, ID задачи, доказательства, наблюдения и результат.
Например, гипотетическая Зона погрузки A содержит два рупорных громкоговорителя SIP и сетевой усилитель. Все три должны активироваться, тогда как оконечное устройство Офиса склада остаётся неактивным. Это иллюстрирует план тестирования, а не предписанный проект системы.
Используйте одну и ту же ревизию карты зон для меток консоли, групп сервера оповещения и монтажных чертежей. Громкоговоритель, перемещённый между зданиями или заменённый после обслуживания, может сохранить старый идентификатор или подписку; сравните текущую инвентаризацию устройств с утверждённой базовой линией приёмки перед полевыми испытаниями.
Сверьте представление оператора с установленным объектом
Тестируйте из производственного интерфейса оператора. Ноутбук, напрямую вызывающий громкоговоритель, может обойти неправильные ярлыки консоли или разрешения. Выберите отображаемую зону, отправьте уникальное тестовое сообщение и сравните разрешённую группу со списком оконечных устройств по факту выполнения.
Примеры источников оповещения включают микрофон SIP-оповещения GP600 и IP-консоль оповещения и диспетчеризации DSC-173 от Becke Telcom. Проверка касается фактических назначений зон и разрешений пользователей, а не только способности совершать вызовы.
Связанный продукт: Микрофон SIP-оповещения GP600
Проверка сигнализации SIP и доставки RTP
Если выбранная область ведёт себя неправильно, изолируйте сигнализацию, доставку медиа и воспроизведение, прежде чем менять группы или усиление громкоговорителя.
Интерпретируйте ответы SIP и согласование SDP
Диалог SIP может быть установлен через INVITE, успешный ответ 2xx и ACK. Предложение/ответ SDP обычно происходит в INVITE и ответе, но отложенное предложение может появиться в ответе 2xx и быть отвечено в ACK. 200 OK подтверждает принятие этим плечом вызова, а не доставку RTP или воспроизведение на каждом громкоговорителе.
Проверьте идентичность вызывающего, URI назначения, разрешение группы, коды ответа и отдельные плечи вызовов. Сервер оповещения может завершать SIP и распространять многоадресное аудио без диалогов SIP к приёмникам. Зафиксируйте, относится ли статус к группе или к каждому оконечному устройству.
Проверяйте одноадресную и многоадресную доставку отдельно
При одноадресной передаче платформа может отправлять отдельные потоки RTP. Проверьте параметры медиа SDP, IP-адреса, порты и типы полезной нагрузки, затем подтвердите прибытие пакетов на приёмник. Пропуски последовательности, джиттер или статистика RTCP описывают качество транспорта, а не вывод громкоговорителя.
При многоадресной передаче проверьте адрес и порт группы, членство IGMP приёмника, snooping и работу querier. Между подсетями проверьте многоадресную маршрутизацию. Захват только на стороне источника не может доказать приём на удалённом громкоговорителе; проверьте затронутый сегмент доступа.
Сравните работающие и неисправные оконечные устройства в одинаковых условиях. Используйте короткие авторизованные захваты, когда журналов недостаточно, отмечая время, VLAN и место захвата.
При многоадресных неисправностях, затрагивающих только одну подсеть, изучите истечение членства IGMP, правила контроля доступа, область адресов и путь между отправителем и приёмником. Не предполагайте, что работающий одноадресный телефонный вызов доказывает исправность многоадресного оповещения.
Проверьте декодирование, усиление и вывод
RTP может прибывать, тогда как воспроизведение не работает из-за отключения звука, несовпадения кодеков, защиты усилителя, повреждённой проводки или конкурирующего аудио. Проверьте состояние декодера и вывода, усиление и физический путь сигнала перед регулировкой уровней.
Такие оконечные устройства, как рупорный громкоговоритель SIP PA-BHS-IP30 и колонный громкоговоритель SIP SK12 от Becke Telcom, требуют проверки с учётом модели и прошивки; не предполагайте одинаковых возможностей подтверждения или контроля неисправностей.

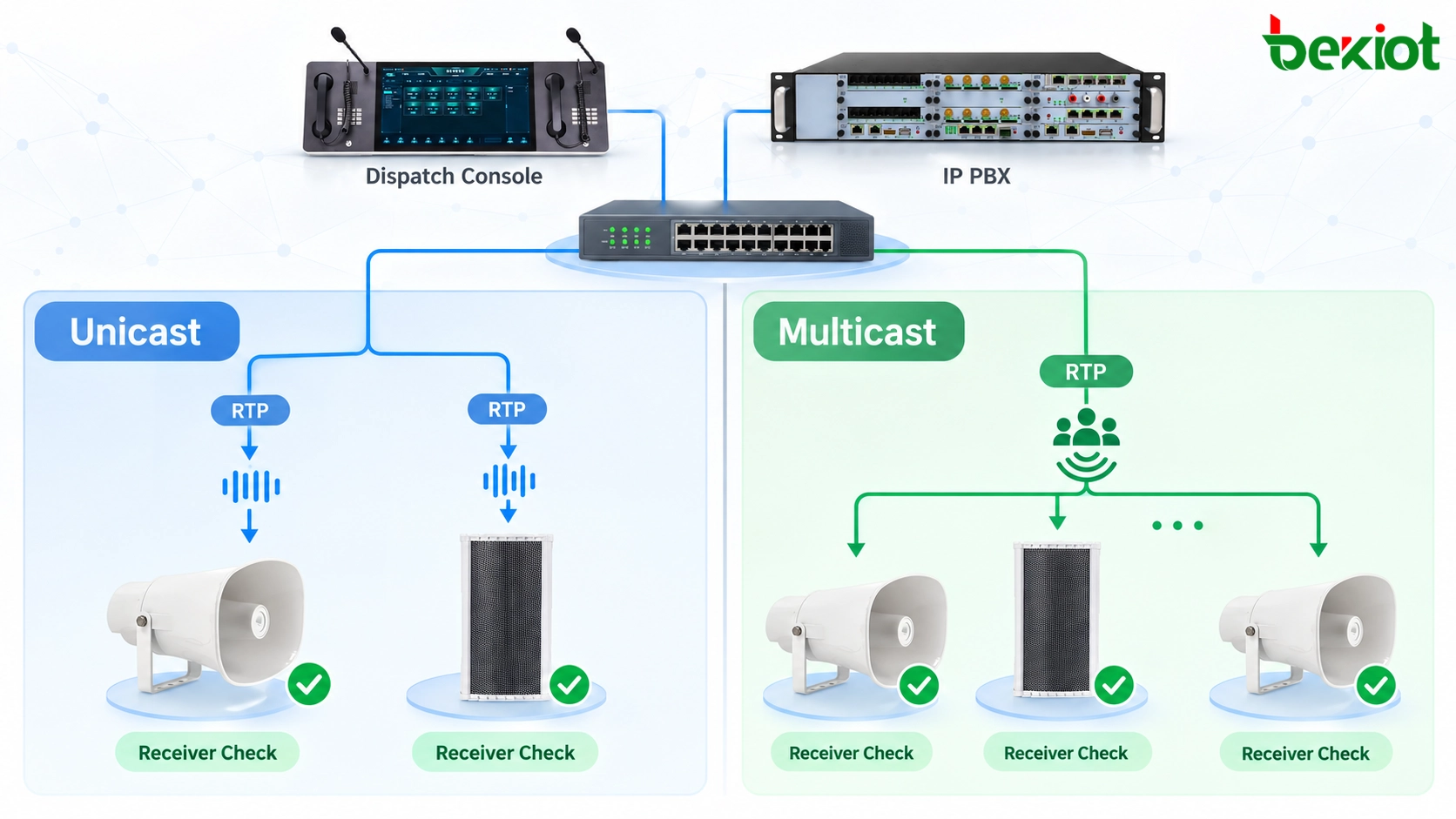

Рис. 2 - Требуемые доказательства на приёмнике различаются между одноадресными плечами вызова и многоадресными потоками; ни один метод транспорта сам по себе не гарантирует слышимое воспроизведение.
Акустическое покрытие и разборчивость речи
Полевые испытания определяют, понимают ли люди сообщение в занятых местах, а не только под громкоговорителем. Механизмы, транспорт и реверберация могут изменить результат, поэтому фиксируйте условия эксплуатации.
Используйте повторяемый речевой тест, а не только тон
Используйте повторяемый произносимый тест, содержащий начало, идентификатор зоны, отличительные слова и чёткое окончание. Тоны не могут показать, понимаются ли инструкции или обрезаются ли первые слоги. Тестируйте живое оповещение с обычного микрофона и клавиши передачи.
Наблюдайте удалённые, шумные и граничные места. Фиксируйте обрезанные слова, пропадания, эхо и различия во времени между перекрывающимися громкоговорителями.
Запускайте более одного объявления в проблемных точках. Периодическая потеря первого слова может зависеть от последовательности активации, пробуждения усилителя или от того, как долго оператор ждёт после сигнала передачи. Фиксируйте, возникает ли дефект при каждой передаче или только при некоторых попытках.
Оценивайте речь при эксплуатационном шуме
Тестируйте во время репрезентативной эксплуатации. Только звуковое давление не устанавливает разборчивость; используйте STI или STIPA, когда это требуется проектом.
Применяйте соответствующую процедуру измерения IEC 60268-16, когда она указана; никакой универсальный порог уровня звука или разборчивости не подходит для каждого объекта. Фиксируйте калиброванные приборы, фоновый шум и контрактные критерии. Общая приёмка оповещения не сертифицирует регулируемую систему речевого пожарного оповещения.
Если измерения требуются, поддерживайте измерительный микрофон и условия тестирования в соответствии с указанным методом. Неформальные измерения уровня звука смартфоном могут помочь найти слабое место, но не должны представляться как калиброванные результаты разборчивости.
Проверяйте как покрытие, так и исключение зон
На границах проверяйте активацию оконечных устройств отдельно от утечки звука. Акустическое перекрытие может потребовать перенаправления громкоговорителя; непреднамеренно активный громкоговоритель указывает на неисправное сопоставление группы, канала или потока.

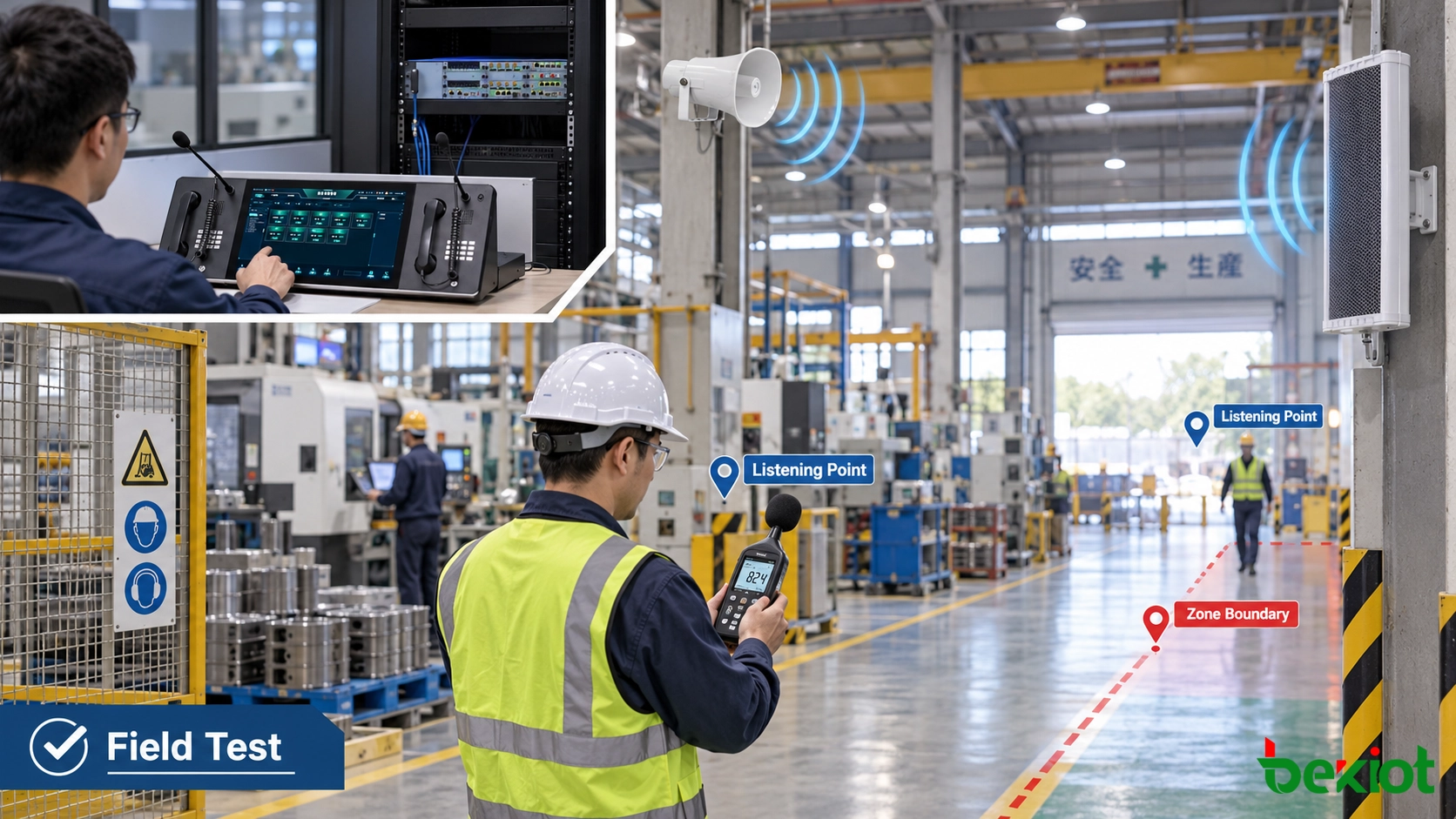

Рис. 3 - Полевые наблюдатели проверяют полные произносимые сообщения в определённых местах прослушивания и проверяют, что соседние зоны не активируются непреднамеренно.
Приёмочные испытания и изоляция неисправностей
Тестируйте предполагаемые, исключённые и ухудшенные состояния
Доставка в одну зону: выберите каждую зону из авторизованного источника; подтвердите её ожидаемые оконечные устройства и полевые места прослушивания, проверяя как минимум одно запрещённое соседнее назначение.
Доставка в комбинированные зоны: выберите утверждённую группу зон; подтвердите членство и проверьте перекрывающиеся назначения оконечных устройств на дублированное или искажённое воспроизведение.
Проверка разрешений оператора: попробуйте ограниченное назначение с ролью без доступа; проверьте контролируемый отказ без непреднамеренного оповещения.
Проверка конкурирующего источника: введите второй запрос оповещения во время контролируемого объявления; подтвердите только поведение конфликта, указанное для платформы. Не предполагайте, что все продукты поддерживают одинаковое переопределение приоритета.
Проверка потери оконечного устройства: изолируйте один тестовый громкоговоритель или усилитель утверждённым методом; зафиксируйте, что сообщает платформа и соответствует ли оставшееся покрытие зоны согласованным критериям ухудшенного состояния.
Проверка восстановления: восстановите обслуживание и повторите доставку, не полагаясь на устаревшее состояние устройства, старое членство в группе или предыдущую запись о завершении задачи.
Иллюстративная запись приёмки
Иллюстративный шаблон тестирования для Зоны погрузки A; никакие результаты не считаются пройденными. Записывайте наблюдаемые результаты и свидетелей отдельно.
| Проверка | Ожидаемый результат | Доказательства для сохранения |
|---|---|---|
| Выбор консоли | Зона погрузки A разрешается в утверждённые ID оконечных устройств | Ревизия карты зон и ID события диспетчеризации |
| Сеанс и транспорт | Настроенные пути медиа достигают ожидаемых приёмников | Журналы SIP, счётчики приёмника или целевые захваты |
| Воспроизведение громкоговорителя | Все назначенные громкоговорители воспроизводят всё тестовое сообщение | Состояние вывода устройства и заметки полевого наблюдателя |
| Исключение зоны | Оконечные устройства Офиса склада остаются неактивными | Состояние оконечных устройств и наблюдение границы |
| Разборчивость речи | Назначенные места соответствуют критериям, специфичным для проекта | Лист прослушивания и результаты измерений, если указаны |
| Восстановление | Оконечное устройство возвращается в требуемое рабочее состояние после восстановления | Запись повторного теста и любые оставшиеся исключения |
Связывайте записи диспетчеризации, приёмника и поля по ID задачи или отметке времени. Помечайте каждый критерий как пройден, не пройден или не тестировался; прохождение других громкоговорителей не может закрыть непроверенное оконечное устройство.
Применяйте порядок изоляции неисправностей
Классифицируйте неисправности перед внесением изменений: неправильные назначения указывают на ошибки сопоставления; отсутствие RTP указывает на проблему пересылки; RTP без звука указывает на воспроизведение или усиление; неразборчивая речь требует акустического исследования. Повторно протестируйте как целевые, так и исключённые зоны.
Определите условия приёмки и повторного тестирования
Подпись определяет утверждённые ревизии конфигурации, свидетелей, условия тестирования, методы измерений и открытые дефекты. Автономное оконечное устройство остаётся в области охвата, если утверждённое изменение не удаляет его.
Повторно тестируйте после существенных изменений сопоставления групп, размещения громкоговорителей, разрешений, сетевых путей медиа или акустики. Непрерывный мониторинг устройств дополняет, но не заменяет периодические полевые проверки прослушиванием.
Часто задаваемые вопросы
Должны ли живые и предварительно записанные объявления использовать один и тот же приёмочный тест?
Они должны разделять критерии назначения и слышимости, но их пути выполнения требуют отдельных проверок. Предварительно записанный файл может обходить вход живого микрофона, использовать другую обработку уровня или запускаться по расписанию. Тестируйте каждый путь, на который проект действительно опирается, включая начало и конец сообщения.
Что делать, если существующий аналоговый усилитель не предоставляет состояние оконечного устройства?
Не рассматривайте успешную передачу сервера оповещения как доказательство аналогового вывода. Добавьте доказательства от доступных контактов неисправности или измерителей усилителя, контролируемой цепи громкоговорителя, где она предусмотрена, и прямых полевых наблюдений воспроизведения. Явно зафиксируйте ограничение контроля.
Требуется ли отдельное подтверждение человеком после каждого оповещения?
Не автоматически. Обычные объявления могут приниматься посредством технических и периодических полевых тестов, тогда как критичные для безопасности инструкции могут требовать операционного подтверждения руководителем или группой реагирования. Требование подтверждения должно определяться процедурой объекта, а не предполагаться как функция протокола SIP.
Как следует проверять многоязычные объявления?
Проверяйте как назначение языка зоне, так и фактическое произносимое сообщение. Технически корректный поток всё ещё может быть операционно неверным, если файл для конкретного языка назначен не той аудитории. Используйте квалифицированных проверяющих для содержания и произношения там, где понимание критично.
Как следует оценивать оповещение, когда работники используют средства защиты слуха?
Оценивайте сообщение в условиях, в которых персонал фактически работает, включая тип и посадку средств защиты слуха. Удовлетворительное измерение в незащищённой позиции микрофона не доказывает, что работник в берушах или противошумных наушниках распознает каждую инструкцию. Там, где оценка рисков объекта требует этого, оценивайте дополнительные визуальные предупреждения, процедурное подтверждение или другие утверждённые каналы уведомления, а не полагайтесь только на более громкое оповещение.
