Строительные бригады часто работают в подземных выработках, у порталов тоннелей, во временных объектах на площадке и в проектных офисах. Цифровые радиостанции обеспечивают эффективную связь для рабочих внутри тоннеля, но технические решения часто требуют участия людей, не входящих в радиосеть. Инженеры проекта могут находиться в офuce на площадке, в то время как проектировщикам, специалистам по оборудованию или другим внешним экспертам может потребоваться подключиться по мобильному или стационарному телефону. Когда эти ресурсы связи работают независимо, организация многоканального технического обсуждения может занять больше времени, чем сам разговор.

Практическое решение заключается в сохранении существующего радиопокрытия и проводной сети с добавлением единого уровня командования и диспетчеризации. Подключая тоннельную радиосистему, офисные телефоны, линии ТФОП и IP-оконечности через SIP-связь, проект может создать единый канал связи между полевыми работниками, инженерами проекта и удаленными специалистами без перестройки всей сети объекта.

Почему раздельные сети замедляют координацию

Радиосвязь хорошо подходит для строительства тоннелей, так как полевой персонал может общаться при передвижении между забоями, зонами оборудования и временными строительными участками. Во многих проектах уже развернуты цифровые радиоретрансляторы для обеспечения надежного покрытия вдоль строительной зоны.

Ограничение проявляется, когда проблема требует участия сторон вне радиосети. Строитель может сообщить об аномальных геологических условиях, отказе оборудования или технической проблеме по радио, но инженер проекта может использовать офисный телефон. Внешний специалист может быть доступен только по мобильному или стационарному телефону.

Если радиосистема, офисная телефонная система и внешняя телефонная сеть остаются независимыми, информацию необходимо передавать вручную между людьми. Один человек получает полевой отчет, другой звонит в проектный офис, а кто-то еще связывается с внешним специалистом. Во время сложных строительных проблем эта цепочка связи может затруднить одновременное получение всеми одинаковой информации.

Поэтому цель связи — не заменить радиосеть, а соединить уже используемые системы, чтобы разные участники могли присоединиться к единому процессу диспетчеризации и консультирования.

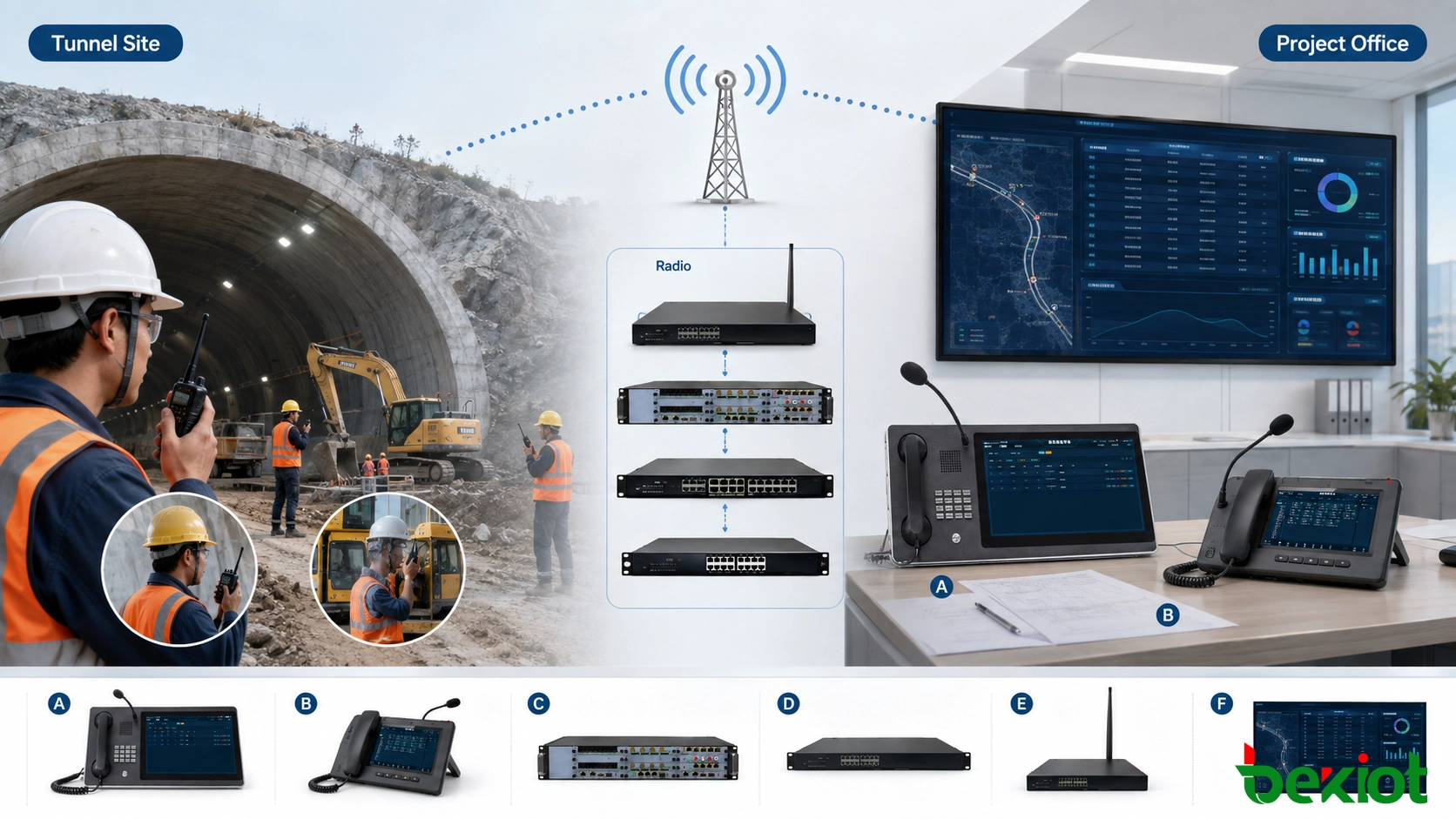

Построение на основе существующих ресурсов площадки

Система связи для строительства тоннелей может использовать два инфраструктурных ресурса, которые уже могут быть доступны на объекте: существующую сеть цифровых радиоретрансляторов и проводную сеть между строительной зоной и проектным офисом.

На строительной площадке цифровая радиосистема подключается к платформе управления и диспетчеризации через соответствующий радиоинтерфейс или шлюз. Полевой персонал продолжает использовать свои существующие портативные радиостанции, а диспетчерская платформа получает доступ к радиогруппе связи.

Проектный офис может сохранить свою телефонную среду. IP-АТС или совместимая коммуникационная платформа может соединять аналоговые телефоны, IP-телефоны и внешние телефонные линии. Сетевой коммутатор обеспечивает IP-подключение для офисных терминалов связи, а доступ к ТФОП позволяет участникам вне сети проекта подключаться через обычные телефонные услуги при необходимости.

Затем сторона полевой диспетчеризации и проектный офис соединяются через существующую IP-сеть объекта. SIP обеспечивает общий метод сигнализации для совместимого IP-оборудования связи и позволяет устанавливать связь между ранее разделенными системами.

Такой подход особенно подходит для строительных проектов, где радиопокрытие и базовая сетевая инфраструктура уже работают. Вместо замены полевых радиостанций или перестройки офисной связи проект добавляет между ними интеграционный уровень.

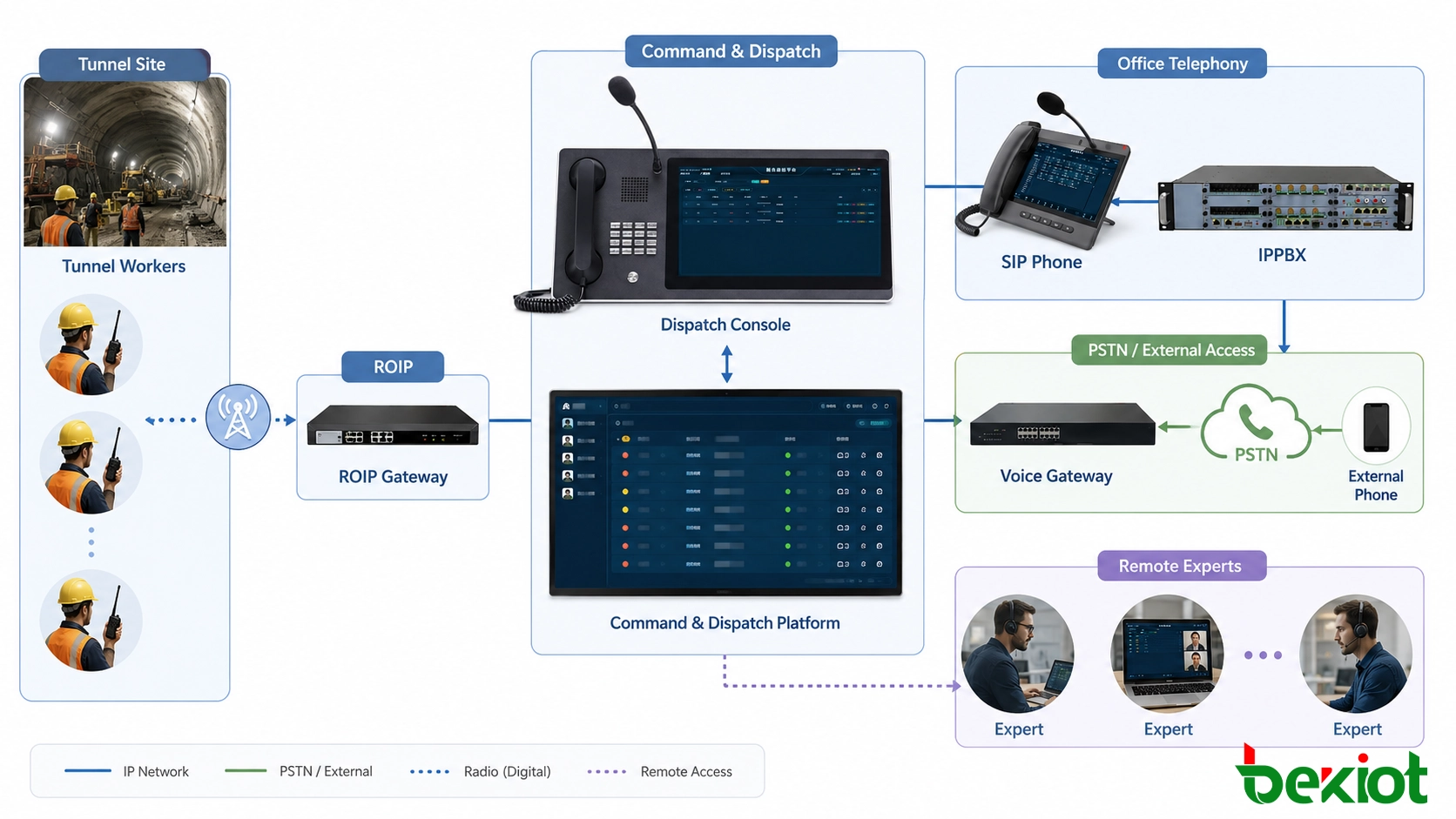

Как работает интегрированная архитектура

Общую архитектуру можно разделить на сторону полевой связи, проектный офис и внешних участников.

Полевая связь

Работники внутри и вокруг тоннеля продолжают общаться через цифровые портативные радиостанции. Существующие радиоретрансляторы поддерживают покрытие по всей строительной зоне. Радиосистема подключена к диспетчерской платформе, чтобы радиопользователи могли общаться с участниками вне своей исходной группы, когда это разрешено диспетчером.

Связь в проектном офисе

Проектный офис подключает свои телефонные ресурсы через IP-сеть связи. В зависимости от существующей инфраструктуры, эти ресурсы могут включать аналоговые телефоны, SIP-телефоны, офисные добавочные номера и внешние телефонные линии.

Диспетчер может использовать выделенный диспетчерский терминал или веб-интерфейс для просмотра ресурсов связи и инициации вызовов. Это создает центральный пост управления без необходимости изменения обычного режима работы полевого персонала.

Доступ для внешних экспертов

Внешним специалистам не обязательно требуется специализированное оборудование для связи в тоннеле. При наличии ТФОП или подходящей внешней телефонной связи специалисты могут участвовать, используя мобильные или стационарные телефоны.

Это важно для строительства тоннелей, потому что люди, необходимые для решения технической проблемы, могут находиться в разных местах. Поставщики оборудования, инженеры-проектировщики, геотехнические специалисты или другой технический персонал могут быть включены в сеанс связи без необходимости предварительной поездки на объект.

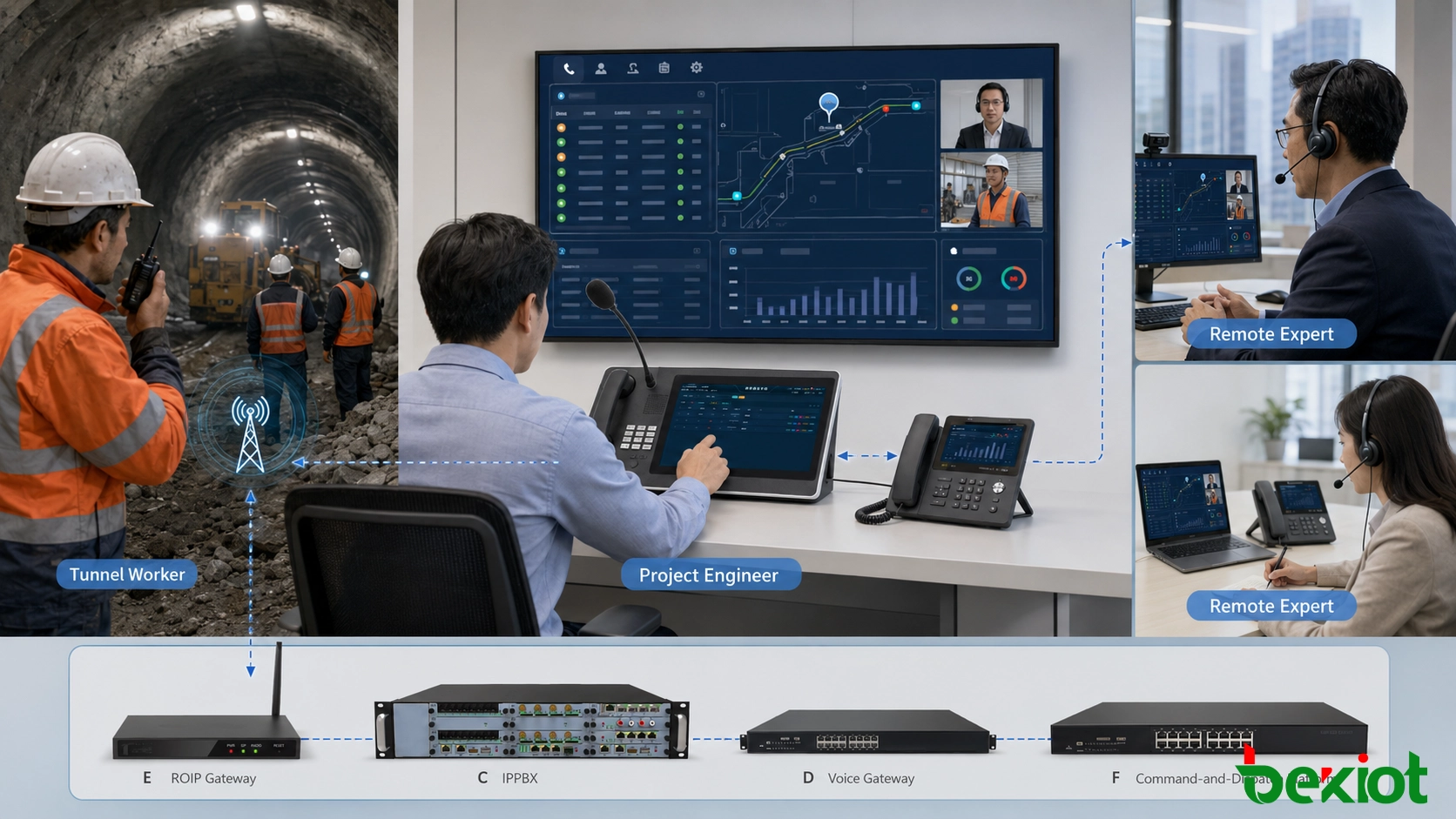

От полевого отчета к консультации эксперта

Основная ценность системы становится очевидной, когда строительная проблема требует немедленного технического обсуждения.

Полевой работник сначала сообщает о ситуации по портативной радиостанции. Поскольку радиогруппа подключена к диспетчерской платформе, диспетчер или инженер проекта может получить информацию без установки отдельного ручного канала связи.

Если требуется дополнительная техническая поддержка, диспетчер может связаться с соответствующим офисным персоналом по их добавочным номерам или SIP-телефонам. Затем через доступные внешние телефонные соединения можно добавить внешних экспертов.

Участники могут быть объединены в одну голосовую конференцию, чтобы человек на месте тоннеля, инженеры проектного офиса и удаленные эксперты могли напрямую обсуждать проблему. Полевой работник может описать фактическое состояние, персонал проекта предоставить строительную информацию, а специалисты задавать вопросы, не полагаясь на многократную пересылку сообщений.

Такой рабочий процесс особенно полезен, когда техническое решение зависит от информации, которую трудно обобщить через несколько промежуточных звонков. Удержание участников в одной сессии помогает уменьшить недопонимание и дает техническим экспертам прямой доступ к персоналу, наиболее близкому к проблеме.

Тот же канал связи может также поддерживать оперативную координацию. Диспетчер может общаться с полевыми радиогруппами, офисным персоналом и внешними телефонными пользователями с одной платформы, а не управлять несколькими несвязанными системами связи.

Единая диспетчеризация для повседневных операций

Хотя удаленная техническая консультация является важным вариантом использования, интегрированная коммуникационная платформа также может поддерживать рутинную координацию строительства.

Диспетчерский персонал может использовать выделенный терминал или веб-интерфейс для инициации связи с разными пользователями. Вместо запоминания, к какой системе связи принадлежит человек, диспетчер может работать в единой среде связи и выбирать нужную полевую группу, офисный добавочный номер или телефонного пользователя.

Это полезно при координации работ между тоннелем и проектным офисом. Ход строительства, расстановка оборудования, задачи по техническому обслуживанию и временные оперативные указания часто вовлекают людей, использующих разные терминалы. Взаимосвязь позволяет этим пользователям общаться без создания новой сети связи для каждого отдела.

Интеграция на основе SIP также дает системе практический путь для расширения. Новые совместимые IP-конечности могут быть добавлены в соответствии с требованиями проекта, а подходящие шлюзы могут использоваться там, где существующие ресурсы связи должны оставаться в эксплуатации.

Результатом является система, которая объединяет существующую полевую связь с централизованными командными возможностями, а не заменяет один метод связи другим.

Преимущества для тоннельных проектов

Одним из главных преимуществ этой архитектуры является возможность повторного использования уже развернутой инфраструктуры. Существующее цифровое радиопокрытие может продолжать обслуживать рабочих тоннеля, в то время как проводная сеть между строительной площадкой и проектным офисом становится транспортной сетью интегрированной системы связи.

Это снижает потребность в масштабной реконструкции исходной среды связи. Проекту не нужно демонтировать работающую радиоинфраструктуру только для того, чтобы обеспечить связь с офисными или внешними пользователями.

Второе преимущество — межсистемная диспетчеризация. Пользователи цифрового радио, аналоговых телефонов, внешних телефонов и IP-телефонов могут участвовать в скоординированном процессе связи, даже если их исходные терминалы используют разные методы доступа.

Третье преимущество — более быстрое многоканальное консультирование. Вместо ретрансляции полевого отчета через несколько отдельных звонков диспетчер может собрать соответствующий персонал в один голосовой сеанс. Это может сократить канал связи между строительным забоем и техническими специалистами, ответственными за оценку проблемы.

Та же архитектура может также усилить координацию в чрезвычайных ситуациях. Если под землей происходит инцидент, диспетчерский пункт может связаться с полевым радиоперсоналом, одновременно связавшись с руководством проекта или другими авторизованными внешними ресурсами. Таким образом, система поддерживает как рутинную строительную связь, так и ситуации, требующие более широкой координации.

Для тоннельных проектов, где уже существуют радио- и телефонные ресурсы, самым важным принципом проектирования является интероперабельность. Система должна соединять полезные средства связи, а не создавать еще одну изолированную сеть рядом с ними.

Связанная система: Система командования и диспетчеризации Becke

Планирование развертывания

Перед внедрением проект должен сначала определить, какие ресурсы связи уже доступны. Обычно это включает зону радиопокрытия, инфраструктуру цифровых ретрансляторов, IP-сеть между тоннелем и офисом, офисную телефонную среду и доступные внешние телефонные линии.

Затем можно спланировать интеграционные интерфейсы вокруг этих существующих ресурсов. Радиосвязь должна быть подключена без влияния на нормальные полевые операции, а ресурсы SIP и телефонии должны быть организованы так, чтобы диспетчерский персонал мог эффективно достигать нужных пользователей.

Сетевое соединение между строительной зоной и проектным офисом также должно учитываться при планировании системы. Поскольку исходное решение полагается на существующую проводную сеть для связи между двумя локациями, стабильное IP-соединение является важной частью общего развертывания.

Организация пользователей не менее важна. Радиогруппы, офисные добавочные номера и внешние контакты должны быть расположены в соответствии с фактическими строительными обязанностями, чтобы диспетчер мог быстро определить людей, необходимых для технической консультации или реагирования на чрезвычайную ситуацию.

Окончательная конфигурация должна соответствовать ресурсам связи и рабочим процедурам каждого тоннельного проекта, а не использовать фиксированный список оборудования. Цель состоит в том, чтобы создать практическое соединение между полевыми операциями, управлением проектом и удаленной технической поддержкой.

Заключительные замечания

Связь при строительстве тоннелей не всегда требует совершенно новой сети. Там, где уже доступны цифровое радиопокрытие и сетевая инфраструктура объекта, единая система командования и диспетчеризации может соединить эти ресурсы с офисными телефонами, IP-связью и внешними телефонными пользователями.

Ключевое улучшение — это сам путь связи. Полевые работники могут оставаться в своей привычной радиосистеме, инженеры проекта могут использовать офисные терминалы связи, а удаленные специалисты могут участвовать через обычный телефонный доступ. Диспетчер собирает этих разных участников вместе, когда требуется скоординированное обсуждение.

Связывая существующие системы вместо их раздельной эксплуатации, тоннельные проекты могут установить более прямую связь между строительной площадкой и техническими лицами, принимающими решения, улучшить повседневную координацию и обеспечить более эффективный механизм для решения срочных технических или операционных проблем.

Часто задаваемые вопросы

Можно ли расширить систему по мере продвижения тоннеля?

Да. Архитектура связи может быть расширена по мере строительства при условии, что полевое радиопокрытие и сетевое соединение будут скорректированы в соответствии с новыми рабочими зонами. Планирование расширения должно следовать фактической трассе тоннеля и этапам строительства.

Нужен ли внешним экспертам доступ к сети проекта?

Не обязательно. Если проект обеспечивает подходящие внешние телефонные соединения, авторизованные эксперты могут участвовать через мобильные или стационарные телефонные услуги, не будучи напрямую подключенными к внутренней строительной сети.

Можно ли организовать разных подрядчиков отдельно?

Да. Пользователи связи могут быть сгруппированы по подрядчику, участку работ, ответственности или оперативной роли. Соответствующая группировка помогает диспетчерскому персоналу связаться с нужной командой, не вовлекая посторонних пользователей.

Что следует проверить перед вводом в эксплуатацию?

Ввод в эксплуатацию должен подтвердить связь между радиопользователями и офисными пользователями, доступ к внешним вызовам, работу многоканальных конференций, доступ диспетчера, сетевое соединение между локациями и восстановление после временного обрыва связи.
