Пейджинг не той зоны возникает, когда оператор выбирает одну зону оповещения на диспетчерской консоли, но объявление воспроизводится другой зоной или дополнительными непреднамеренными громкоговорителями. Сигнализация SIP и качество звука могут выглядеть нормально на протяжении всего вызова, даже если сопоставление цели неверно. Неисправность может originate в клавише консоли, правиле маршрутизации SIP, группе пейджинга, подписке multicast или аналоговом выходе PA.
Эффективное устранение неполадок выявляет первое несоответствие между запрошенным назначением и физическими устройствами, которые фактически воспроизводят объявление. Это руководство следует по этому следу через диспетчерские консоли с сенсорным экраном, серверы SIP, сетевые громкоговорители и устаревшие зоны усилителей. Оно сосредоточено на изоляции и исправлении ошибочной маршрутизации, а не на повторении общей настройки зон или процедур акустической приемки.
Определите, где расходятся предполагаемая и фактическая зоны
Начните с точного определения неисправности. «Не та зона» может означать, что консоль отобразила неверную метку, что платформа SIP направила вызов не в ту группу, что приемник воспроизвел поток, на который не должен был подписываться, или что усилитель подал питание на неверную физическую цепь громкоговорителя. Их способы устранения различаются.
Зафиксируйте один контролируемый инцидент
Перед изменением настроек запишите модель консоли, учетную запись, под которой выполнен вход, отображаемое имя зоны, выбранную группу или ярлык, время, идентификатор вызова или задачи, а также физические места, где был слышен звук. Сохраните экран и журналы. Определите, involved ли живой, записанный, запланированный или аварийный пейджинг.
Получите разрешение на тестирование, используйте однозначное неаварийное сообщение и проинформируйте персонал во всех потенциально затронутых зонах. Не активируйте повторно реальную группу эвакуации только для воспроизведения неисправности. Следуйте процедурам ухудшения работы объекта, если затронуто аварийное предупреждение.
Классифицируйте симптом перед открытием страниц конфигурации
Неверна только одна консоль: сравните ее ярлыки, кэшированный список зон, учетную запись оператора и локально сохраненные правила набора с заведомо исправной консолью.
Все консоли достигают одной и той же неверной зоны: проверьте общую серверную группу, преобразование плана набора и нижестоящий контроллер пейджинга или PA.
Воспроизводятся и предполагаемая, и непреднамеренная зоны: ищите перекрывающееся членство в группах, дублирующиеся подписки на потоки, выходы матрицы или непреднамеренное распределение аудио.
Другая зона воспроизводится только после запланированной задачи или аварии: отличите маршрут живого пейджинга оператора от маршрута автоматизации или приоритета, который уже был активен.
Правильное устройство активно, но люди сообщают о соседнем помещении: проверьте физическое размещение громкоговорителей и акустическое проникновение, прежде чем менять логические назначения групп.
Сохраняйте согласованную ссылку на инцидент или задачу на протяжении всей трассировки: отображаемая метка → команда или набранный URI → решение сервера → группа или медиапоток → конечная точка или канал усилителя → физическая цепь громкоговорителя. Там, где нет общего идентификатора, сопоставляйте надежные временные метки и идентификаторы источников.

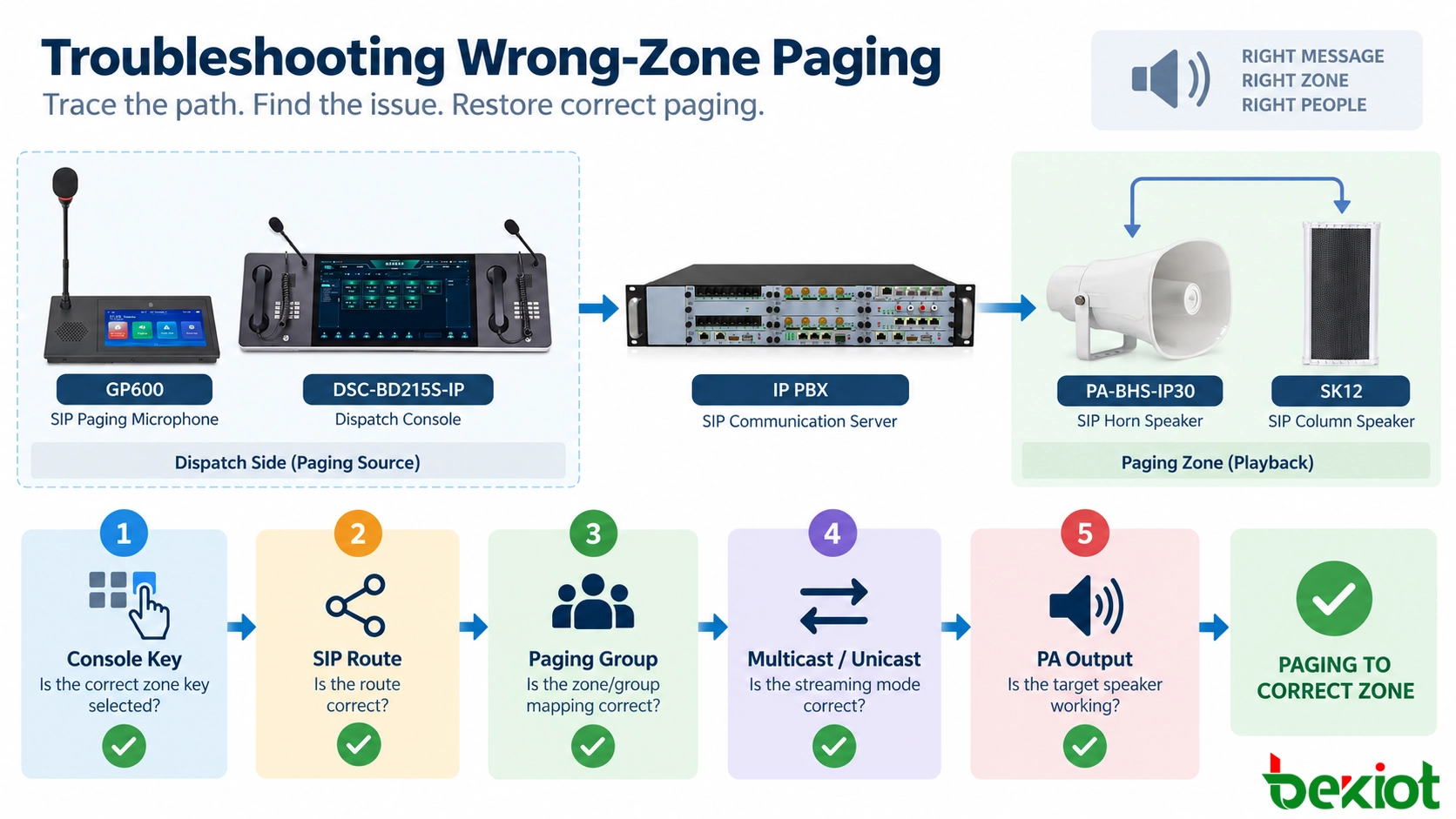

Рис. 1 - Начните с наблюдаемого симптома и выполните отдельные проверки сопоставления консоли, маршрутизации сервера, медиаприемников и аналоговых выходов PA.
Проверьте клавиши консоли, списки зон и профили операторов
Отображаемое имя зоны не обязательно является назначением, которое отправляет консоль. Клавиши могут ссылаться на добавочные номера, идентификаторы групп или действия. Переименованная зона может сохранять устаревшую цель.
Сравните метку с фактической командой
Откройте конфигурацию затронутой клавиши или записи зоны и изучите сохраненную цель. Например, «Loading Bay» может по-прежнему вызывать бывший добавочный номер склада. Сравните с утвержденным реестром зон.
Там, где это разрешено, сравните именованное действие на сенсорном экране с прямым набором его документированного назначения пейджинга. Если fails только ярлык, проверьте сопоставление консоли; если fails и то и другое, переходите к общей маршрутизации. Прямой набор может обходить логику групп или разрешения и является диагностическим доказательством, а не принятием обычного рабочего процесса.
Проверьте пользовательские и реплицированные настройки
Сравните профили затронутых и незатронутых операторов, реплицированные настройки консоли и версии клиентского кэша. Убедитесь, что изменения зон на стороне сервера действительно были опубликованы на затронутое рабочее место. Несколько выбранных зон, зафиксированные клавиши и сохраненные варианты выбора всех зон также могут объяснять кажущуюся ошибочную маршрутизацию; запишите их перед сбросом интерфейса.
DSC-BD215S IP Dispatch Console от Becke Telcom представляет пример диспетчерской конечной точки с сенсорным экраном и настраиваемыми элементами управления. DSC-173 IP Paging and Dispatch Console — еще один вариант; поведение сопоставления зависит от установленного программного обеспечения.
Связанный продукт: DSC-BD215S IP Dispatch Console
Отследите набор SIP, маршрутизацию платформы и членство в группах
Если консоль отправила ожидаемое назначение, проверьте разрешение этого запроса сервером. Метки зон, маршруты SIP и членство приемников могут храниться отдельно.
Изучите эффективное назначение, а не только результат вызова
Найдите вызов SIP по источнику, времени и Call-ID, где это возможно. Изучите Request-URI, преобразование плана набора и эффективное назначение приложения. Псевдоним, правило арендатора или префикс могут перенаправить правильный короткий код в устаревшую группу. SIP 200 OK подтверждает принятие одним участком вызова; он не определяет цепи громкоговорителей, которые в конечном итоге воспроизводят аудио.
Если приложение пейджинга принимает команду API вместо строки набора SIP, проверьте полезную нагрузку команды и разрешенный идентификатор группы службы. Следуйте фактическому пути службы проекта.
Разрешите группу в явный список конечных точек
Экспортируйте или проверьте эффективное членство выбранной группы на момент инцидента. Сравните идентификаторы конечных точек, имена сайтов и каналы усилителей с утвержденным реестром зон. Проверьте перемещенные устройства, клонированные профили, скопированные группы и правила автоматизации.
Используйте стабильные идентификаторы устройств, где это возможно. Адреса DHCP и повторно используемые добавочные номера не могут заменить записи о физическом местоположении. Проверьте, применяет ли платформа динамическое членство по расписанию, роли оператора или состоянию аварии. Изучайте эффективные настройки, а не шаблоны.
Практический пример: Production West достигает Warehouse
Рассмотрим гипотетический завод, где оператор выбирает Production West, но слышит тестовое объявление из Warehouse North. Утвержденная конфигурация определяет Production West как PW-02, а его группу пейджинга как G-12. Служба диспетчеризации вместо этого разрешает PW-02 в G-14, которая принадлежит Warehouse North.
| Контрольная точка трассировки | Ожидается | Наблюдаемое доказательство |
|---|---|---|
| Выбор оператора | Production West / PW-02 | Событие консоли: PW-02 |
| Отправленный запрос | PW-02 | Запрос диспетчеризации: PW-02 |
| Разрешение группы сервером | G-12 | Журнал маршрутизации: G-14 |
| Нижестоящие участники | Список громкоговорителей G-12 | Участники склада G-14 |
| Наблюдение на месте | Слышно Production West | Слышно Warehouse North |
Первое доказанное несоответствие находится в поиске PW-02-to-group. Перед тем как трогать подписки громкоговорителей, экспортируйте активное сопоставление, сравните его с утвержденной редакцией и просмотрите историю изменений. Исправьте сопоставление на владеющей платформе в рамках управления изменениями; не редактируйте действительное членство склада G-14 только потому, что его громкоговорители воспроизвели звук.
После применения и публикации исправления проверьте, что PW-02 теперь разрешается в G-12. Затем повторите пейджинг из исходного входа оператора и отдельно проверьте Warehouse North. Примерные идентификаторы и поля журналов являются иллюстративными, а не командами, специфичными для Becke, или продемонстрированным выводом платформы.

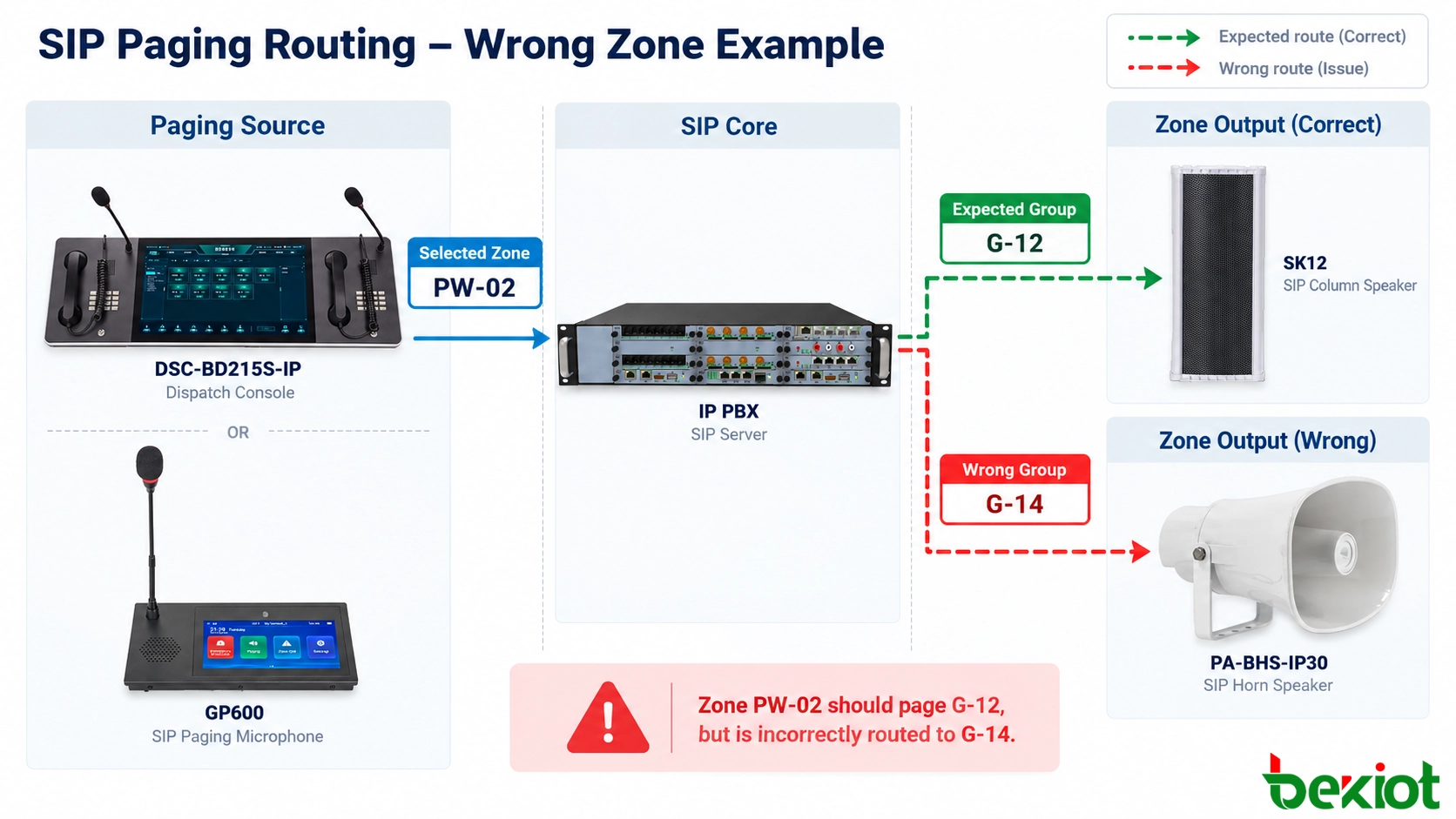

Рис. 2 - Ожидаемое сопоставление PW-02 с G-12 по сравнению с неверным разрешением сервером PW-02 в G-14; конечные точки проверяются только после установления маршрута.
Проверьте сетевое аудио, подписки и аналоговые выходы
Если сервер разрешает правильное назначение и группу, переходите ниже по потоку. Теперь сравните командную зону с фактическими медиаприемниками для используемого транспорта.
Unicast: определите реальные медиаприемники
В unicast-архитектуре сервер пейджинга может создавать отдельный поток RTP или участок вызова SIP для каждой конечной точки. Сравните адреса назначения и порты с ожидаемым списком приемников. Неверные медиацели или клонированные идентификаторы конечных точек могут направить аудио не туда.
Целевые захваты приемника могут подтвердить, действительно ли нецелевая конечная точка получила RTP. Идентичность приемника и проводку все равно необходимо проверить; прибытие пакетов не является доказательством слышимого воспроизведения.
Multicast: проверьте адрес группы и подписки конечных точек
Для multicast-пейджинга сравните настроенный multicast-адрес назначения и UDP-порт для каждой зоны. Проверьте активное состояние подписки или присоединения непреднамеренного приемника, а не только состояние задачи отправителя. Дублирующиеся адреса групп и устаревшие подписки могут направить воспроизведение не туда.
Проверьте присоединения IGMP, snooping, работу querier и multicast-маршрутизацию. Сетевой флудинг может доставить пакеты на непреднамеренные порты коммутатора, но один только флудинг не может доказать, что громкоговоритель подписался, декодировал или воспроизвел поток. Проверьте его эффективную конфигурацию приемника, прежде чем обвинять коммутационную инфраструктуру.
Сетевые громкоговорители Becke Telcom, такие как PA-BHS-IP30 SIP Horn Speaker и SK12 SIP Column Speaker, могут служить полевыми конечными точками в поддерживаемых проектах пейджинга. Проверьте поддерживаемые подписки и журналы для каждой установленной модели и прошивки.
Устаревший PA: отследите шлюз, реле и каналы усилителя
Когда пейджинг SIP подается на существующее аналоговое оборудование PA, выбранный добавочный номер может заканчиваться на шлюзе, контроллере или аудиоматрице. Проверьте назначение выхода шлюза, контакты реле, команды выбора зоны, вход усилителя и конечную цепь громкоговорителя. Перепутанные реле или неверно маркированные линии громкоговорителей могут активировать не ту зону.
Квалифицированные техники должны сравнить фактические выходы с исполнительной кабельной схемой во время контролируемого теста «точка-точка». Следуйте процедурам электрической изоляции и местной безопасности перед проверкой усилителя или проводки громкоговорителей постоянного напряжения.
Исключите эффекты общего источника и акустические эффекты
Проверьте, не занял ли назначение фоновый музыкальный, запланированный аудио- или аварийный приоритетный поток. Сопоставьте идентификаторы событий и время, чтобы исключить одновременное объявление. Звук, проходящий через открытое пространство, не является ошибкой сопоставления групп.
Исправьте первое несоответствие и выполните регрессионные тесты
Как только первое несоответствие подтверждено журналами или измерениями, исправьте ответственную слою с наименьшим утвержденным изменением. Создайте резервную копию соответствующего профиля консоли, плана набора, определения группы, подписки или матрицы PA. Несколько одновременных правок затрудняют проверку первопричины и отката; ниже по потоку также могут оставаться дополнительные неисправности.
Используйте компактную матрицу изоляции неисправностей
| Наблюдаемый симптом | Первое решающее сравнение | Вероятная область неисправности |
|---|---|---|
| Одна консоль выбирает зону A, но отправляет зону B | Видимая метка против отправленной команды | Ярлык, макрос, профиль или устаревшая карта клиента |
| Все консоли отправляют A, сервер выбирает B | Идентификатор запроса или события против разрешенной группы | План набора PBX или таблица маршрутизации диспетчеризации |
| Группа верна, но воспроизводит дополнительный SIP-громкоговоритель | Эффективное членство и медиа/подписка приемника | Запись группы или конфигурация терминала |
| Сетевая конечная точка верна, но звучит неверная аналоговая зона | Выход шлюза против усилителя и кабельной схемы | Реле, матрица PA или физическая цепь громкоговорителя |
| Сообщение о неверной зоне возникает только во время другой задачи | Перекрывающиеся идентификаторы событий, медиаисточники и состояние приоритета | Одновременное расписание, авария или путь переопределения |
Повторно протестируйте одну цель, ее соседей и каждый затронутый источник
После исправления проверьте затронутое назначение из исходного входа и консоли оператора. Подтвердите отображение, команду, разрешенную группу и активные приемники. Также выполните пейджинг соседних зон, чтобы исправление не удалило действительное членство.
Повторите соответствующие случаи: индивидуальный пейджинг, утвержденный многозонный пейджинг, ограниченное действие для всех зон и любой запланированный или запускаемый аварией путь, использующий измененное сопоставление. Сравните уже открытые и недавно зарегистрированные сеансы диспетчеризации. Убедитесь, что предполагаемая зона воспроизводится, а непреднамеренные приемники остаются неактивными; простого восстановления исходного ярлыка недостаточно.
Зафиксируйте первопричину и предотвратите повторение
Запишите предполагаемую и неверную зоны, первопричину, журналы, утвержденное изменение, откат и повторный тест. Закройте инцидент только после проверки связанных зон и подтверждения того, что аварийные функции остаются доступными или имеют документированную компенсирующую меру.
Ведите контролируемый реестр зон, связывающий стабильные идентификаторы со зданиями, конечными точками и выходами PA. Перемещения зон, переименованные области, импорт программных шаблонов и перекоммутация требуют целевых негативных тестов, а также успешного вызова предполагаемой группы.
В смешанной промышленной установке GP600 SIP Paging Microphone может предоставить еще один авторизованный интерфейс выбора зоны рядом с диспетчерской консолью. Сравнение результирующих команд на стороне сервера может помочь изолировать проблему интерфейса оператора при условии, что оба используют одну и ту же предполагаемую службу и разрешения. Интерфейсы не обязаны вести себя одинаково.
Рис. 3 - После исправления сопоставления проверьте цель, соседние зоны и альтернативные источники диспетчеризации в контролируемых полевых условиях.
Часто задаваемые вопросы
Могут ли две зоны пейджинга намеренно использовать один и тот же физический громкоговоритель?
Да, если проектом явно допускается перекрывающееся покрытие или членство. Общий громкоговоритель должен иметь документированную роль в каждой разрешенной зоне и определенный результат, когда два источника одновременно выполняют пейджинг в него. Недокументированные перекрытия небезопасно считать правильными.
Почему проблема неверной зоны может появиться только после отработки отказа сервера?
Активный и резервный узлы могут использовать разные версии таблиц маршрутизации, баз данных зон или файлов подготовки. Проверьте синхронизацию и маршрутизацию при отработке отказа. Выполните повторную синхронизацию с помощью поддерживаемых процедур и повторно протестируйте оба узла.
Почему исправленная зона пейджинга возвращается после перезагрузки устройства?
Активное изменение могло быть сохранено только в рабочей конфигурации, тогда как автоматическая подготовка восстанавливает более старый профиль при запуске. Проверьте настроенный источник конфигурации устройства, версию шаблона, политику централизованного управления и журналы запуска. Обновите авторитетную конфигурацию через поддерживаемый процесс, затем перезагрузите и повторно протестируйте в контролируемом окне.
Как следует обрабатывать имена зон на многоязычных экранах оператора?
Используйте один стабильный внутренний идентификатор зоны и поддерживайте проверенные отображаемые метки для конкретных языков, сопоставленные с ним. Различайте похожие названия объектов. Проверяйте изменения языка и импорт, не изменяя базовый идентификатор назначения или авторизацию оператора.
Что должен делать оператор, если предупреждение о безопасности отправлено не в ту зону?
Немедленно следуйте процедуре аварийной связи и ухудшения работы объекта. Остановите или исправьте ошибочное объявление, если это разрешено, уведомите ответственную диспетчерскую или руководителя по безопасности и передайте требуемое сообщение по утвержденному альтернативному пути. Сохраните доказательства и поддерживайте утвержденный резервный путь предупреждения.
