Радиосистемы LMR, HF и VHF/UHF по-прежнему играют важную роль на промышленных предприятиях, в транспортных сетях, коммунальной инфраструктуре, службах общественной безопасности и системах аварийной связи. Персонал на объектах может использовать двусторонние радиостанции для повседневной работы, тогда как диспетчерские, офисы и удалённые командные центры всё чаще применяют SIP-телефоны, системы IP PBX и программные диспетчерские платформы.

Проблема заключается в том, что такие системы часто работают независимо друг от друга. Пользователи радиосвязи взаимодействуют внутри RF-сети, тогда как пользователи телефонии и диспетчеры работают в IP-сети. SIP Radio Gateway обеспечивает интерфейс между этими двумя средами, позволяя получать доступ к существующим радиоканалам из систем связи на базе SIP без замены действующей радио инфраструктуры.

Практическая интеграция включает не только преобразование аналогового аудио в IP-пакеты. Шлюз также должен управлять аудиосигналами передачи и приёма, PTT, обнаружением несущей, уровнями радиоинтерфейсов и полудуплексным режимом работы традиционных радиосистем.

Зачем Подключать Радиосистемы к SIP-Сети?

Традиционная радиосистема обычно проектируется с учётом собственной зоны покрытия. Диспетчер может использовать управляющую радиостанцию или базовую станцию, тогда как офисный персонал работает с отдельной телефонной системой. Если задействовано несколько объектов, на каждом из них также могут использоваться собственное радиооборудование и локальная диспетчерская позиция.

Информация о Связанном Продукте: Решения RoIP Gateway

Это создаёт разрывы в коммуникации, когда оператору диспетчерской необходимо связаться с пользователями радиосвязи, когда удалённому офису требуется доступ к локальному радиоканалу или когда несколько радиосистем необходимо контролировать из одного диспетчерского центра.

Подключение радиоресурсов к SIP-сети позволяет использовать существующие каналы за пределами их первоначального рабочего места. В зависимости от архитектуры системы доступ к радиоканалу может осуществляться через диспетчерскую консоль, SIP-внутренний номер, IP PBX или удалённый центр управления по IP-сети.

Саму радиосеть при этом менять не требуется. Существующие базовые радиостанции, ретрансляторы и управляющие радиостанции могут продолжать работать, а шлюз обеспечивает их подключение к уровню IP-коммуникаций.

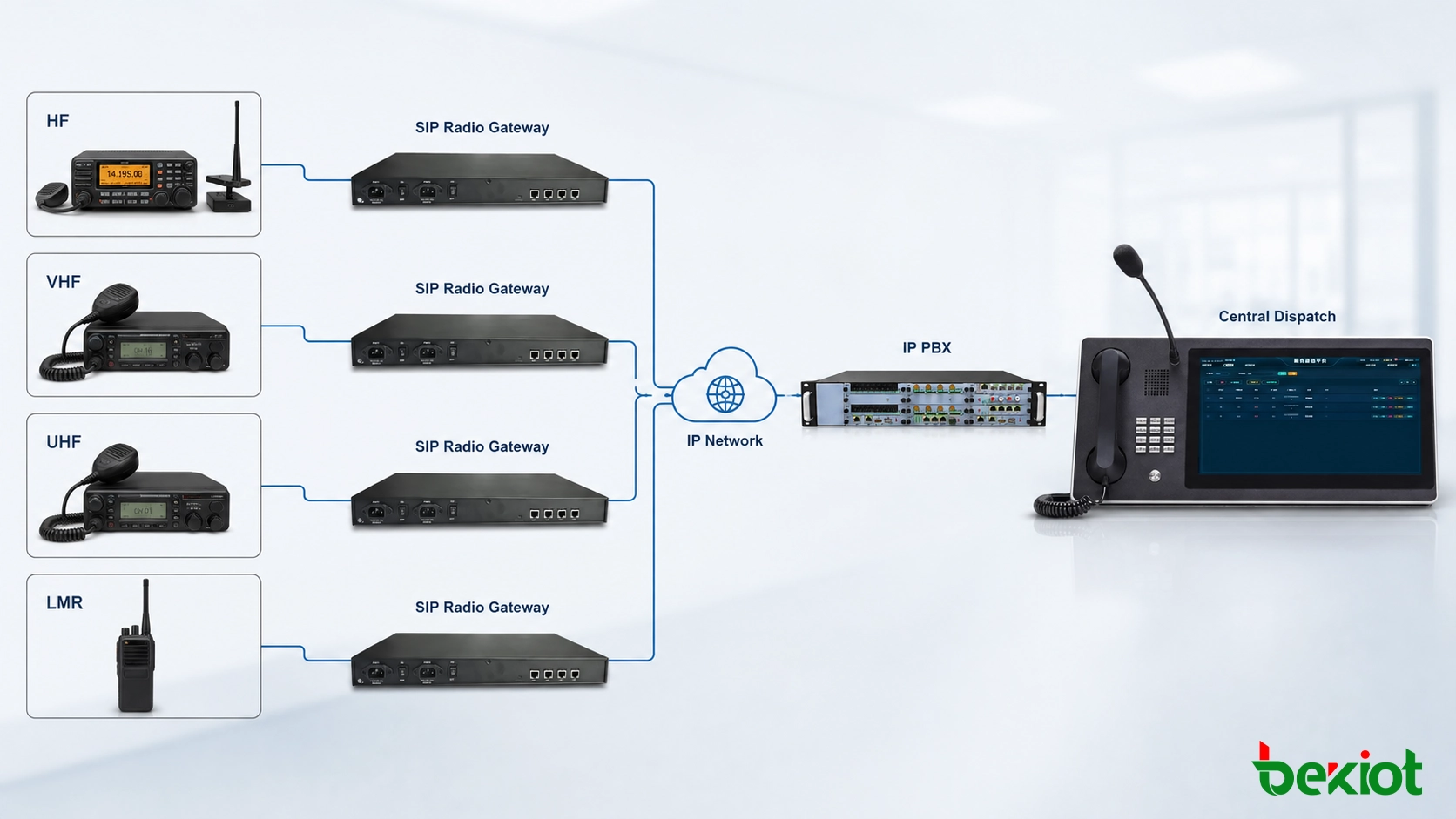

Архитектура SIP Radio Gateway и Радиоинтерфейсы

Радиошлюз располагается между двумя системами, использующими разные способы связи. Радиочасть обычно опирается на физические аудио- и управляющие интерфейсы, тогда как IP-часть использует сигнализацию и пакетную передачу голоса.

Аудио RX и TX

Для большинства вариантов интеграции радиосвязи требуются отдельные тракты приёма и передачи аудио. Когда радиостанция принимает передачу, RX-аудио поступает на шлюз. Шлюз преобразует сигнал в цифровой аудиопоток и передаёт его по IP-сети.

В обратном направлении голос, полученный из SIP- или диспетчерской системы, преобразуется в совместимый с радиостанцией аудиосигнал и подаётся на TX-аудиовход радиостанции.

Перед установкой необходимо проверить электрические характеристики этих интерфейсов. Уровень аудио, импеданс, заземление, а также балансное или небалансное подключение могут влиять на качество речи.

Управление PTT

Двусторонняя радиостанция обычно не может одновременно передавать и принимать на одном и том же канале. Перед тем как аудио с IP-стороны будет передано по RF, радиостанцию сначала необходимо перевести в режим передачи.

Шлюз выполняет эту операцию через управление PTT. В зависимости от оборудования PTT может использовать отдельный управляющий контакт, релейный контакт, GPIO или интерфейс E&M.

Когда диспетчер начинает передачу, шлюз активирует PTT и подаёт TX-аудио на радиостанцию. После завершения передачи шлюз отключает PTT, и радиостанция возвращается в режим приёма.

COR и COS

Шлюзу также необходимо определять, активен ли радиоканал. Многие базовые и мобильные радиостанции имеют выходы COR или COS, состояние которых изменяется при обнаружении действующей несущей или принятого сигнала.

Эту информацию можно использовать для открытия приёмного аудиотракта, отображения активности канала на диспетчерской консоли или предотвращения передачи оператором, если канал уже занят.

GPIO, E&M и Последовательное Управление

Профессиональные радиошлюзы могут предоставлять настраиваемые интерфейсы GPIO или E&M для PTT, индикации занятости, сигнализации и внешнего управления. Некоторые радиостанции также имеют RS-232 или другие последовательные интерфейсы.

Если и шлюз, и радиостанция поддерживают необходимые команды, последовательное управление может использоваться для выбора канала, изменения частоты или мониторинга состояния. Эти возможности зависят от конкретной модели радиостанции и не должны считаться доступными только потому, что шлюз поддерживает SIP.

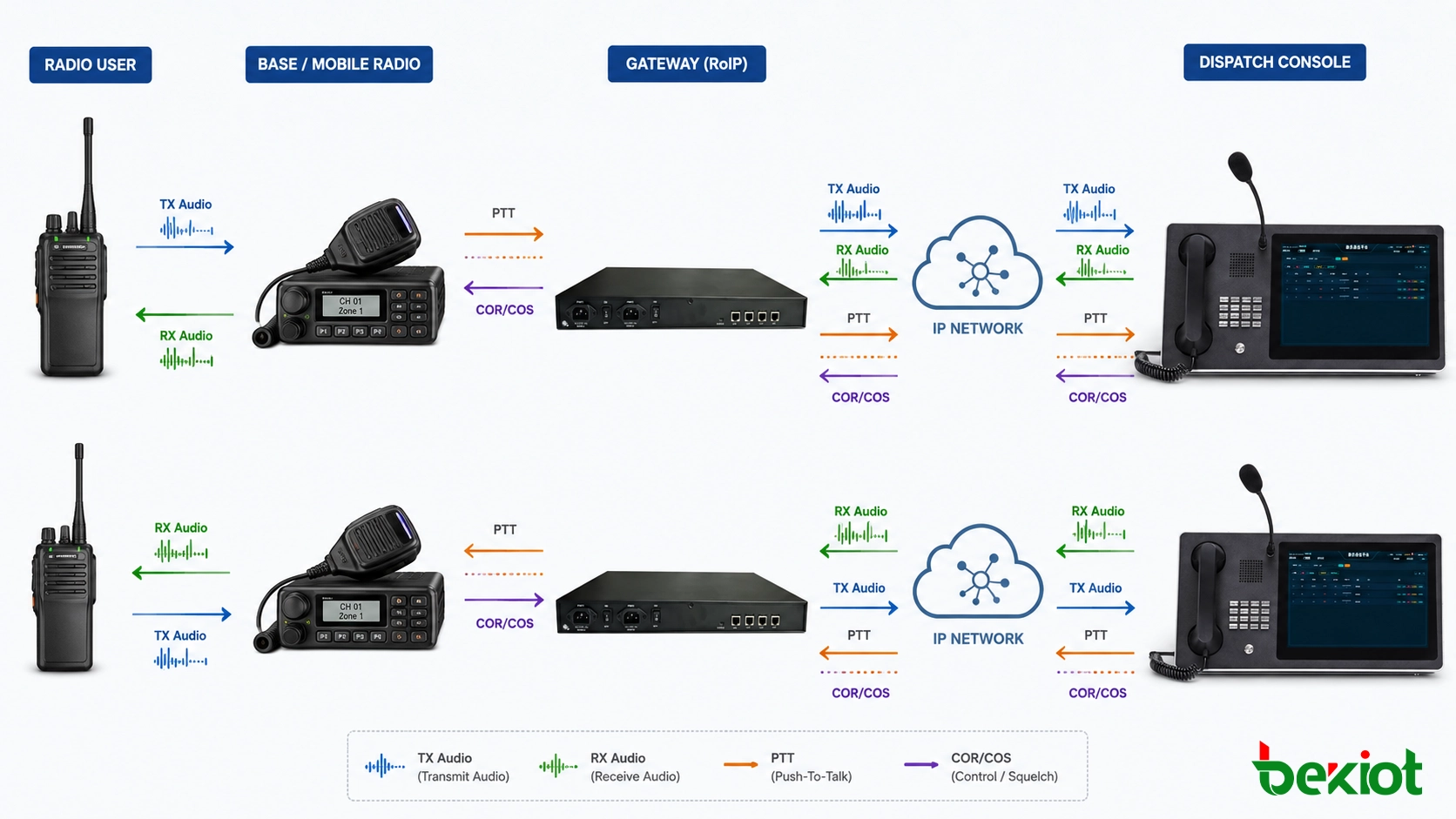

Как Радиоаудио и PTT Работают через SIP и IP

SIP, передача голоса и управление радиостанцией выполняют разные функции в рамках одного коммуникационного тракта.

SIP используется для установления и управления сеансом связи между IP-конечными устройствами. Информация о медиапотоках согласовывается при создании сеанса, а передача голоса в реальном времени обычно осуществляется через RTP.

Кодеки G.711 PCMA или PCMU часто применяются в LAN и управляемых WAN-сетях, где имеется достаточная пропускная способность и требуется простая совместимость между системами.

Специфические для радиосвязи функции, такие как PTT и COR, остаются задачей шлюза. SIP не заменяет напрямую электрические интерфейсы PTT или обнаружения несущей радиостанции. Вместо этого шлюз преобразует рабочее состояние IP-коммуникационной системы в управляющие действия, необходимые радиостанции.

Связь от Радио к IP

Когда пользователь на объекте передаёт сообщение через VHF-, UHF- или другую подключённую радиостанцию, принимающая радиостанция передаёт RX-аудио на шлюз. Одновременно сигнал COR или COS может показывать, что канал активен.

Шлюз обрабатывает аудио и передаёт его через IP-сеть на назначенную диспетчерскую консоль, SIP-конечное устройство или коммуникационную платформу.

Связь от IP к Радио

Когда диспетчер отвечает, шлюз сначала активирует PTT подключённой радиостанции. Затем аудио с IP-стороны поступает на TX-аудиоинтерфейс и передаётся по радиоканалу.

После того как оператор отпускает PTT, шлюз снимает команду передачи и возвращает канал в режим приёма.

PTT через IP Требует Совместимой Логики Управления

Управление PTT реализуется не одинаково во всех радиошлюзах и диспетчерских системах.

Некоторые шлюзовые системы используют внутреннюю управляющую сигнализацию между блоками шлюза. Другие предоставляют радиоканалы SIP-серверу и управляют PTT с помощью собственной логики приложения. Диспетчерская платформа также может взаимодействовать со шлюзом через выделенный API или управляющий протокол конкретного производителя.

Поэтому совместимость необходимо проверять как на уровне голоса, так и на уровне управления. Успешная SIP-регистрация не гарантирует автоматически корректную работу PTT, индикации занятости канала или удалённого управления радиостанцией со всеми сторонними платформами.

Подключение Радиосистем LMR, HF и VHF/UHF

Базовая архитектура шлюза может использоваться с различными типами радиосистем, однако фактические требования к интерфейсам зависят прежде всего от радиооборудования, а не только от RF-диапазона.

Интеграция Радиосистем LMR

Системы Land Mobile Radio широко используются на промышленных объектах, в транспортных компаниях, коммунальной инфраструктуре, охранных организациях и аварийно-спасательных службах.

SIP Radio Gateway обычно может подключаться к базовой станции LMR, управляющей радиостанции, мобильной радиостанции или другому подходящему радиоинтерфейсу. Голосовые и управляющие сигналы снимаются с радиостанции и становятся доступными IP-коммуникационной системе.

Такой подход особенно полезен, если организация хочет сохранить существующую радио инфраструктуру, но перенести диспетчерскую позицию в централизованный или удалённый центр.

Для цифровых радиотехнологий, таких как DMR, P25 или TETRA, важно различать интеграцию на уровне аудио и интеграцию на уровне протокола.

Если шлюз подключён через RX-аудио, TX-аудио, PTT и COR, он может обеспечить голосовую совместимость радиосистем, но не получает автоматически доступ ко всем встроенным функциям цифровой радиосвязи.

Идентификаторы абонентов, разговорные группы, аварийная сигнализация, GPS-информация, управление шифрованием и другие цифровые функции могут потребовать протокольной интеграции или специального интерфейса, предоставляемого производителем радиосистемы.

Интеграция HF-Радиосвязи

HF-радиосвязь часто используется там, где необходимо обеспечить связь на больших расстояниях или сохранить её доступность при ограниченной работе сотовых и наземных коммуникационных сетей. Типичные области применения включают удалённые промышленные объекты, морскую связь, аварийные сети и изолированную инфраструктуру.

Радиошлюз позволяет оставить HF-трансивер рядом с антенной системой, тогда как оператор может работать из удалённого центра управления.

Голос и управление PTT могут передаваться между двумя точками через IP-сеть. Если HF-радиостанция предоставляет совместимый интерфейс удалённого управления, могут также быть доступны функции выбора канала или частоты.

Интеграция VHF- и UHF-Радиосвязи

Системы VHF и UHF часто используются для локальной связи на заводах, шахтах, в портах, на железных дорогах, в аэропортах, на объектах коммунальной инфраструктуры и крупных территориях.

Шлюз, подключённый к базовой или управляющей радиостанции, может расширить радиоканал в IP-сеть, благодаря чему диспетчеру не требуется физически находиться рядом с радиооборудованием.

Если используется несколько объектов или каналов, несколько радиоресурсов также могут отображаться на одном диспетчерском рабочем месте, уменьшая необходимость устанавливать отдельную управляющую радиостанцию для каждой сети.

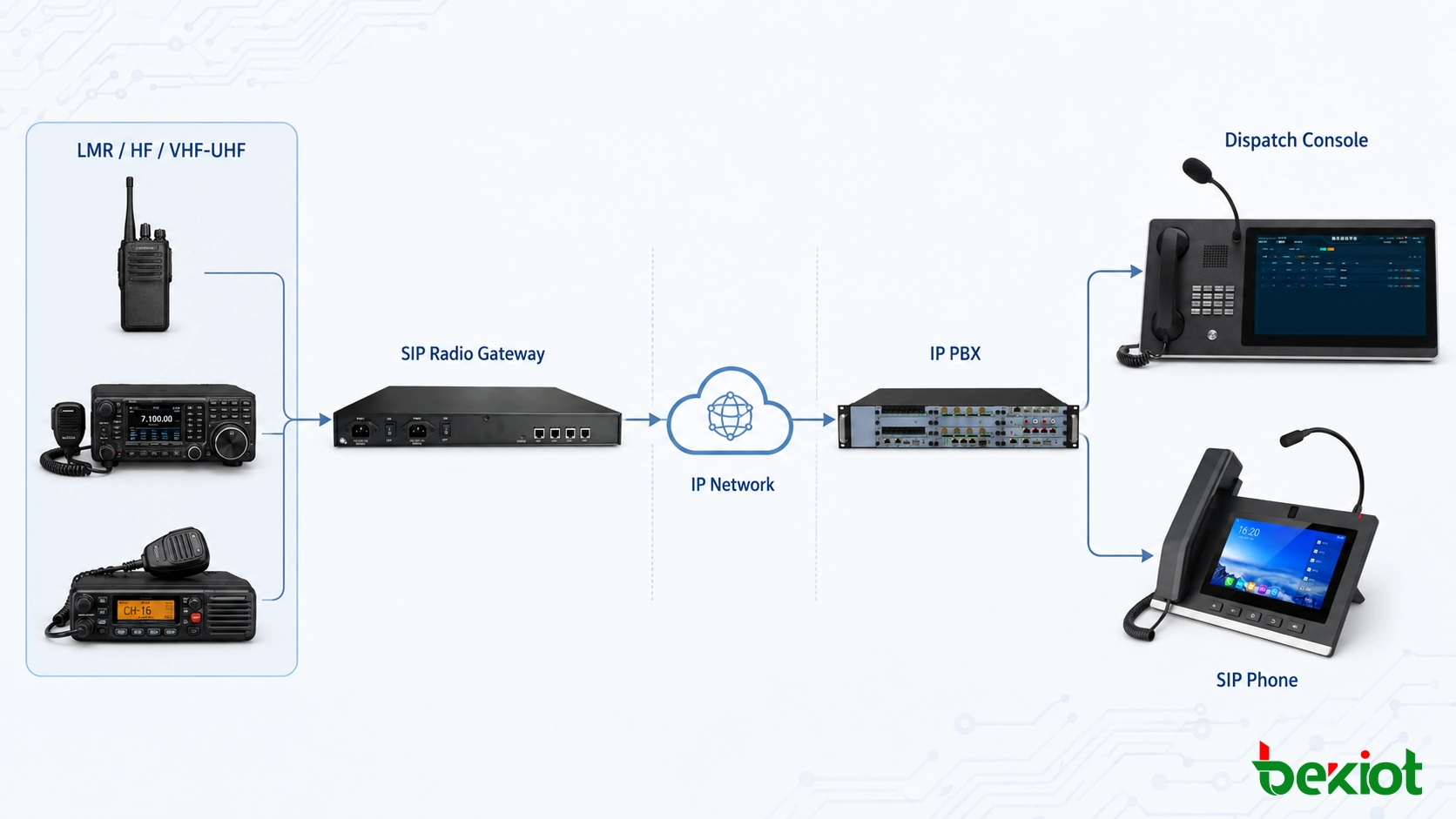

Распространённые Архитектуры Развёртывания SIP Radio Gateway

От Радио к SIP-Телефону

В относительно простой конфигурации радиошлюз можно зарегистрировать на IP PBX и назначить ему SIP-аккаунт или внутренний номер.

Авторизованные SIP-пользователи после этого могут получать доступ к подключённому радиоканалу в соответствии с правилами маршрутизации и управления, настроенными в системе.

Такая схема подходит, если руководителям, обслуживающему персоналу или сотрудникам безопасности нужен только периодический доступ к радиосети и не требуется полноценная диспетчерская консоль.

От Радио к Диспетчерской Консоли

Диспетчерские обычно работают с несколькими коммуникационными ресурсами одновременно. Оператору может требоваться контролировать несколько радиоканалов, одновременно обрабатывая SIP-внутренние номера, аварийные вызовы или внешние телефонные соединения.

Диспетчерская платформа может отображать эти ресурсы в едином интерфейсе, позволяя диспетчеру выбирать нужный радиоканал и управлять PTT без использования отдельного микрофона или управляющей радиостанции для каждой сети.

Удалённое Радио через WAN

Радиостанция и диспетчер не обязательно должны находиться на одном объекте. Базовую радиостанцию можно установить там, где обеспечивается наилучшее покрытие антенны, а её шлюз подключит радиостанцию к удалённому диспетчерскому центру через частную WAN, VPN, оптоволоконную сеть, радиорелейную линию или другое подходящее IP-соединение.

Такая архитектура подходит для необслуживаемых радиосайтов, распределённых промышленных объектов и сетей связи, охватывающих большую географическую территорию.

Несколько Радиосетей на Одной Диспетчерской Платформе

Некоторые организации эксплуатируют несколько независимых радиосистем. Например, предприятие может использовать VHF для технического обслуживания, UHF для службы безопасности и HF в качестве резервного средства дальней связи.

Каждая радиостанция может быть подключена через соответствующий канал шлюза и интегрирована по IP в одну диспетчерскую среду.

RF-сети остаются независимыми, однако операторы могут получать к ним доступ через единый интерфейс управления.

Что Проверить Перед Развёртыванием SIP Radio Gateway

Большинство проблем при интеграции радиосвязи вызвано несовместимостью интерфейсов, логикой управления или состоянием сети, а не самой SIP-регистрацией. Поэтому перед установкой необходимо проверить радиооборудование и сетевую среду.

Совместимость Радиоинтерфейсов

Убедитесь, что радиостанция предоставляет подходящие соединения RX-аудио, TX-аудио, PTT и, при необходимости, COR или COS.

Распиновку разъёма аксессуаров, аудионапряжение, импеданс и управляющую логику необходимо сверить с документацией радиостанции. Интеграция через специальный аксессуарный или системный разъём обычно предпочтительнее использования микрофонного и громкоговорящего соединений.

PTT и Обнаружение Несущей

PTT может работать по схеме active-high, active-low, сухого контакта, реле, GPIO или управления E&M. Шлюз необходимо настроить в соответствии с радиостанцией.

Также необходимо проверить полярность COR или COS. Неправильная настройка может привести к тому, что радиоканал будет постоянно отображаться активным, или шлюз перестанет распознавать входящий радиотрафик.

Настройка Уровня Аудио

Уровни TX- и RX-аудио необходимо проверять во время пусконаладки с использованием обычного радиотрафика. Слишком высокий уровень может вызвать искажения, а недостаточный — привести к слабой или плохо различимой речи.

Также необходимо учитывать петли заземления, электрическую изоляцию и балансные или небалансные подключения, если радиостанция и шлюз установлены в разных стойках или питаются от отдельных источников.

Задержка, Джиттер и QoS

Радиодиспетчеризация чувствительна к задержкам, поскольку операторы часто переключаются между режимами приёма и передачи. Высокая сетевая задержка может сделать разговор неестественным и привести к обрезанию начала передачи.

Поэтому стабильный сетевой маршрут, корректная настройка QoS и подходящие параметры jitter buffer имеют большое значение, особенно при работе шлюзов через WAN.

SIP-Сервер и Маршрутизация Вызовов

При проектировании системы необходимо определить, будет ли шлюз напрямую взаимодействовать с диспетчерской платформой или регистрироваться на IP PBX либо SIP-сервере.

В конфигурациях на базе PBX отдельным радиоканалам можно назначать SIP-аккаунты или внутренние номера, чтобы управлять правами доступа и маршрутизацией вызовов вместе с другими коммуникационными конечными устройствами.

Сетевая Безопасность и Надёжность

Если радиотрафик проходит через удалённые или недоверенные сети, необходимо совместно учитывать правила межсетевого экрана, поведение NAT и маршруты RTP-медиапотоков.

VPN, зашифрованная SIP-сигнализация, Secure RTP или другие методы защиты могут использоваться, если они поддерживаются оборудованием и требуются проектом.

В критически важных системах также следует предусмотреть резервное питание, альтернативные сетевые маршруты и возможность локальной работы радиосвязи на случай недоступности IP-сети или центральной коммуникационной платформы.

FAQ по Интеграции SIP Radio Gateway

В Чём Разница Между SIP Radio Gateway и RoIP Gateway?

RoIP Gateway — более широкое понятие для оборудования, которое передаёт радиоголос и связанную управляющую информацию по IP-сети. SIP Radio Gateway специально предоставляет SIP-подключение, позволяющее радиоресурсам взаимодействовать с SIP-серверами, системами IP PBX, SIP-телефонами или совместимыми диспетчерскими платформами.

Многие профессиональные шлюзы поддерживают как SIP, так и другие методы RoIP-коммуникации, поэтому на практике эти два термина могут частично пересекаться.

Может ли SIP-Телефон Связываться с VHF- или UHF-Радиостанцией?

Да. Между SIP-сетью и радиостанцией требуется подходящий радиошлюз. Шлюз выполняет преобразование голоса и управление PTT, необходимое для перевода радиостанции в режим передачи.

Можно ли Использовать Один Шлюз с HF-, VHF- и UHF-Радиостанциями?

Сам по себе частотный диапазон не определяет совместимость. Более важными факторами являются аудиоинтерфейс радиостанции, управляющие сигналы, электрические характеристики и требования к удалённому управлению.

Если радиостанция предоставляет совместимые интерфейсы RX-аудио, TX-аудио и PTT, она может быть подключена к подходящему радиошлюзу независимо от того, работает ли она в диапазоне HF, VHF или UHF.

Передаёт ли SIP Сигнал PTT Радиостанции Напрямую?

Не обязательно. SIP управляет сеансом связи, а шлюз обрабатывает связь между состоянием IP-коммуникации и физическим управлением PTT, необходимым радиостанции.

В зависимости от оборудования PTT может реализовываться через GPIO, E&M, релейные контакты, последовательное управление или специфическую для шлюза сигнализацию.

Можно ли Подключить Радиостанции DMR, P25 или TETRA к SIP-Системе?

Да, но доступные функции зависят от способа подключения радиостанции.

Соединение через аудио и PTT может обеспечить базовую голосовую совместимость. Нативные функции, такие как идентификатор радиостанции, разговорные группы, аварийная сигнализация, местоположение или шифрование, обычно требуют более глубокой интеграции на уровне протокола.

Можно ли Записывать Радио- и SIP-Вызовы Вместе?

Да. После того как радиоаудио становится доступным в IP-коммуникационной среде, совместимая платформа записи может централизованно записывать как радиосвязь, так и телефонные разговоры. Способ записи зависит от радиошлюза, SIP-платформы и общей архитектуры диспетчерской системы.

Грамотно спроектированное внедрение SIP Radio Gateway позволяет организациям сохранить существующую инфраструктуру LMR, HF, VHF и UHF и одновременно расширить эти коммуникационные ресурсы в современные IP-сети. Главное — проверить радиоинтерфейс, логику PTT и управления несущей, уровни аудио и сетевые условия, а не рассматривать интеграцию радиосвязи как простую задачу SIP-регистрации.

Becke Telcom разрабатывает коммуникационные решения для интеграции радиосвязи, SIP-телефонии и диспетчерских систем. Для проектов, где существующие двусторонние радиосистемы должны работать совместно с VoIP, IP PBX или централизованными диспетчерскими платформами, система может быть спроектирована с учётом фактических радиоинтерфейсов и эксплуатационных требований каждого объекта без ненужной замены существующей радио инфраструктуры.
