Системы экстренной связи всё чаще проектируют как взаимосвязанные платформы, а не набор изолированных устройств. На промышленных объектах, транспортной инфраструктуре и в общественных зданиях чрезвычайная ситуация обычно требует совместной работы нескольких систем. Человек может нажать кнопку экстренного вызова, диспетчерская получит SIP-звонок, расположенные рядом камеры помогут визуально оценить обстановку, а служба безопасности учтёт сигналы тревоги при выборе дальнейших действий.
Экстренные SIP-переговорные устройства обеспечивают связь между удалёнными точками и центрами управления. Системы CCTV предоставляют видеоинформацию, а платформы сигнализации обнаруживают события и направляют уведомления. При грамотной интеграции они обмениваются сведениями и поддерживают единый порядок обработки происшествий.
Интеграция не сводится к физическому соединению оборудования. Полноценный проект определяет, как возникают события, как передаются сведения, какие ресурсы с ними связаны и как операторы организуют реагирование. В зависимости от требований применяются сигнализация SIP, платформы IP PBX, системы управления CCTV, тревожные интерфейсы, релейное управление и программные API.
Как экстренные SIP-переговорные устройства объединяют системы безопасности
Интеграция экстренных SIP-переговорных устройств охватывает несколько взаимодействующих функциональных уровней. Каждая подсистема выполняет собственную задачу, а сведения о событиях передаются через определённые интерфейсы.
На объекте устройства экстренной связи предоставляют людям прямую возможность запросить помощь. Их устанавливают у входов, на платформах, в производственных зонах, на режимных участках и удалённых рабочих площадках, где требуется немедленная связь.
Уровень связи управляет голосовыми сеансами и обработкой вызовов. SIP-серверы, IP PBX и диспетчерские платформы обеспечивают регистрацию устройств, управление внутренними номерами, маршрутизацию вызовов и связь полевых терминалов с операторами.
Уровень безопасности предоставляет дополнительные сведения о происшествии. Платформы CCTV обеспечивают видеоресурсы, системы сигнализации — данные обнаружения, а системы управления объединяют разнородную информацию в рабочем интерфейсе.

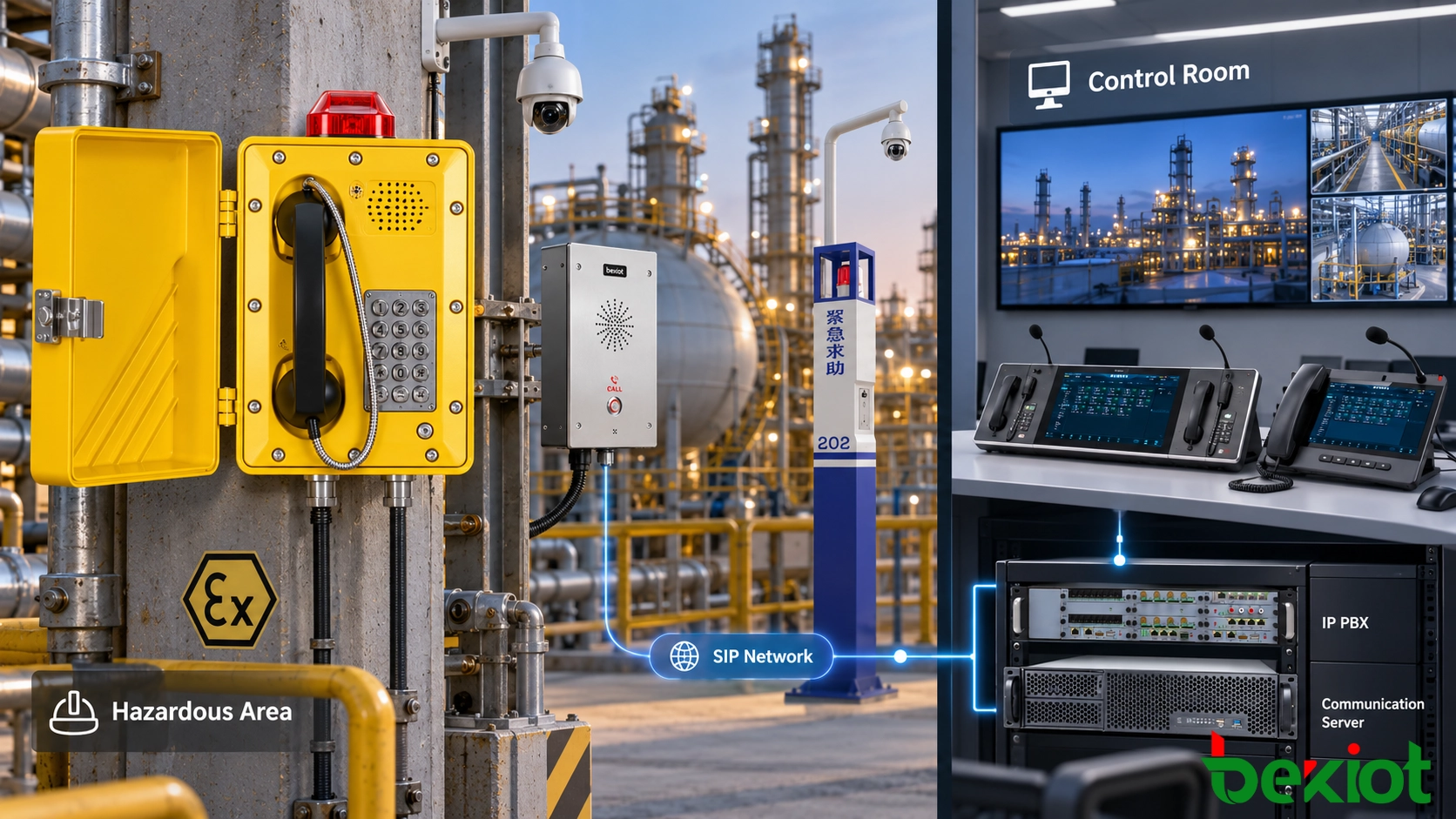

Типовая интегрированная архитектура включает:
Экстренные SIP-переговорные устройства, установленные на объекте.
SIP-сервер или платформу IP PBX для управления связью.
Платформу CCTV для видеонаблюдения и проверки обстановки.
Систему сигнализации для выявления событий и уведомления.
Диспетчерский пульт или платформу центра управления для работы операторов.
Ключевой механизм интеграции — корреляция событий. Вместо раздельной обработки устройств платформа связывает источник события с физическим местоположением и доступными ресурсами реагирования.
Например, с пунктом экстренной связи у въезда на промышленную территорию можно связать:
Назначенный SIP-номер.
Ближайшие стационарные или поворотные PTZ-камеры.
Соответствующую охранную зону сигнализации.
Ответственную группу операторов.
Установленный порядок реагирования.
Благодаря этому оператор сразу получает полезные сведения о событии и не тратит время на ручной поиск связанных систем.

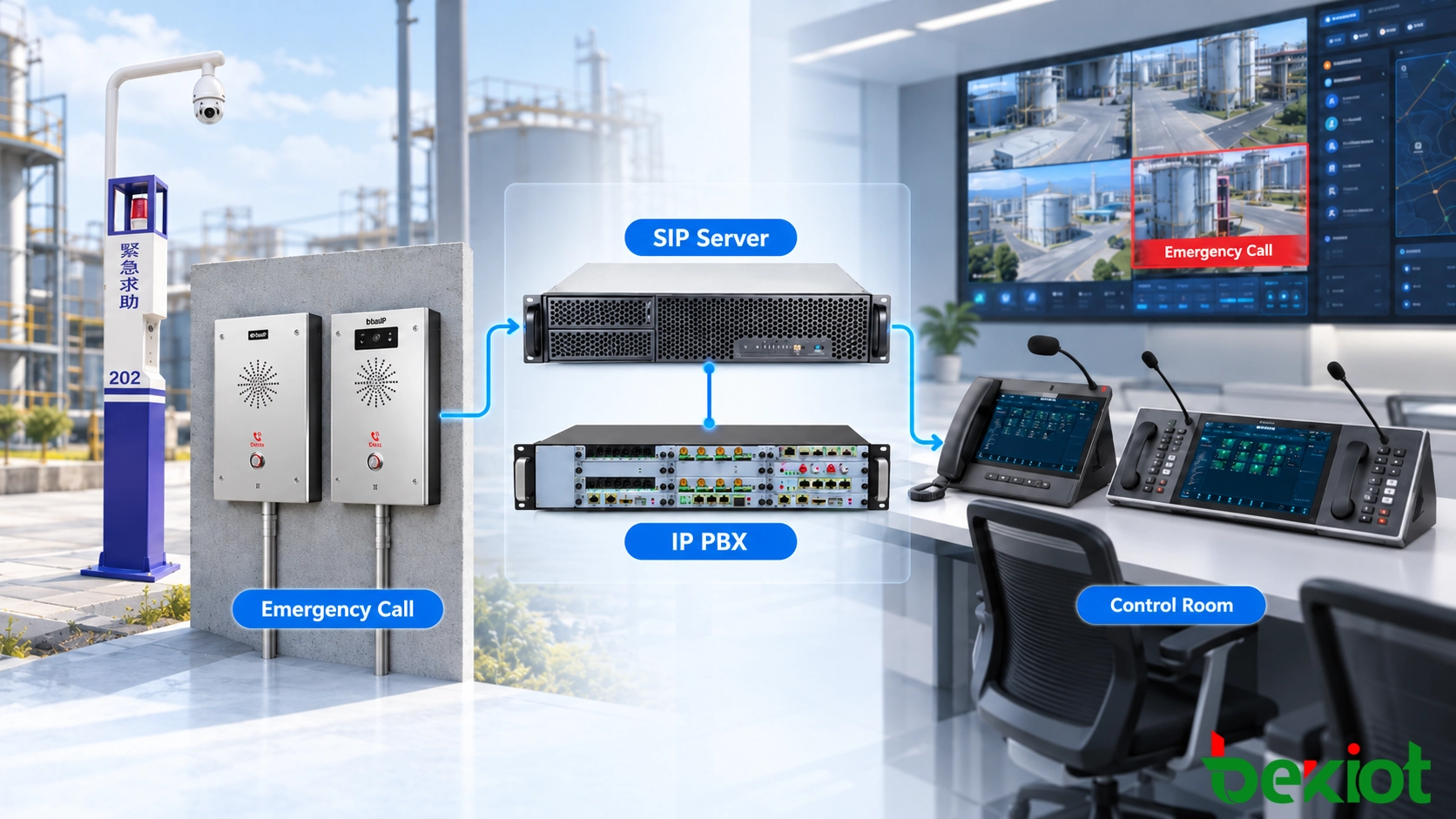

Обработка экстренного события: от обнаружения до действий оператора
Надёжная система экстренной связи должна определять полный процесс от возникновения события до завершения реагирования. Без чёткой последовательности оператору придётся в критической ситуации вручную искать место происшествия, нужные камеры или ответственных сотрудников.
Типовой интегрированный сценарий состоит из нескольких этапов.
Формирование события на объекте
Экстренное событие может поступить от SIP-кнопки вызова, пункта помощи, тревожного входа, системы контроля доступа или внешнего датчика. Источник передаёт начальные данные для последующей обработки.
Для каждой точки связи следует задать идентифицирующие параметры: ID устройства, SIP-номер, место установки и уровень приоритета. По этим данным платформа выбирает правильный маршрут реагирования.
Обработка события и привязка ресурсов
После получения события коммуникационная или охранная платформа обрабатывает сведения по установленным правилам. Она может определить, какой оператор примет звонок, какие камеры нужно вывести и требуются ли дополнительные уведомления.
Этот процесс называют корреляцией событий. Он объединяет разные источники данных об одном происшествии, а не обрабатывает каждый сигнал изолированно.
К одному событию могут быть привязаны:
Идентификатор экстренного переговорного устройства.
Данные о физическом местоположении.
Связанные видеокамеры.
Сведения о состоянии сигнализации.
Приоритет реагирования.
Связь и действия по реагированию
Когда событие поступает в диспетчерскую, оператор может установить голосовую связь с вызывающим абонентом через SIP. Одновременно соответствующие видеоизображения и тревожные данные помогают принять решение.
Порядок реагирования может включать:
Уточнение обстановки по голосовой связи.
Просмотр изображения с нужных камер.
Связь с персоналом на месте происшествия.
Передачу события на более высокий уровень при необходимости.
Регистрацию переговоров и данных события.

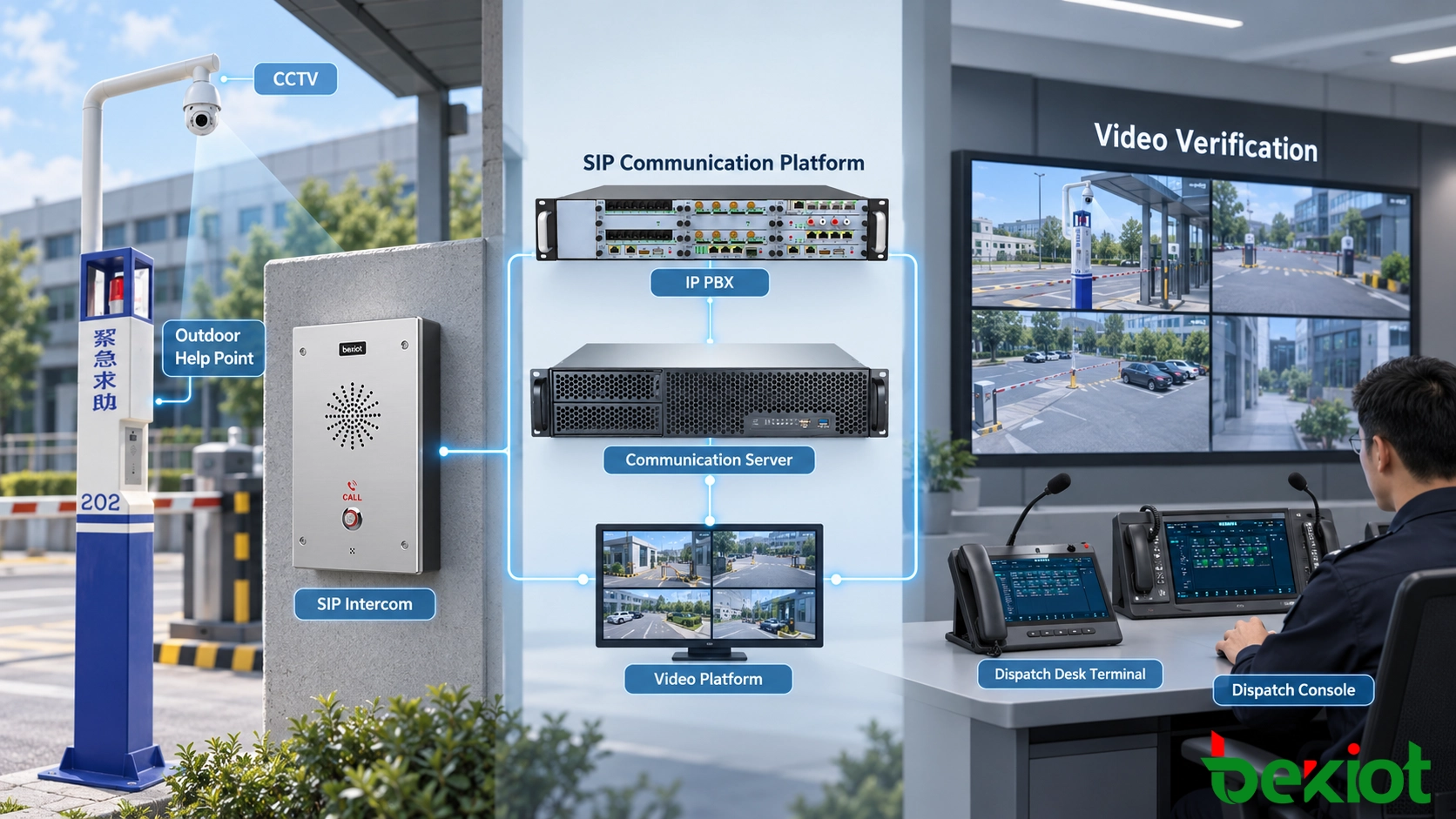

Интеграция экстренных SIP-переговорных устройств с видеонаблюдением CCTV
Подключение CCTV добавляет визуальную проверку к процессу экстренной связи. Голосовой контакт подтверждает установление связи, а видео помогает оператору оценить окружающую обстановку и выбрать дальнейшие действия.
Связь между экстренным SIP-устройством и CCTV обычно строится на привязке к местоположению, а не на прямом управлении одной аппаратурой другой. При настройке каждой точке экстренной связи назначают одну или несколько камер, наблюдающих за соответствующей зоной.
Привязка камер и местоположений
На крупных объектах могут работать сотни или тысячи камер. Ручной поиск нужного изображения при чрезвычайной ситуации увеличивает время реакции. Привязка по местоположению позволяет автоматически находить подходящие видеоресурсы.
Запись о привязке камеры может содержать:
ID экстренного переговорного устройства.
Физическое место установки.
Связанные видеоканалы.
Предустановленные позиции PTZ.
Правила видеозаписи.
Визуальная проверка во время экстренного вызова
При поступлении вызова охранная платформа может вывести изображение с назначенной камеры или запустить заданное действие наблюдения. Оператор разговаривает с вызывающим и одновременно видит окружающую обстановку.
Например, пункт экстренной связи на въезде в паркинг можно связать с ближайшими камерами. Когда посетитель просит о помощи, сотрудник охраны разговаривает с ним и наблюдает за въездной зоной, оценивая ситуацию.
Видеопротоколы и совместимость платформ
Способ интеграции CCTV зависит от возможностей системы управления видео. Обычно применяют ONVIF для совместимости устройств, RTSP для передачи видеопотоков и API для расширенного обмена событиями.
Перед вводом в эксплуатацию инженерам следует проверить совместимость SIP-платформы, системы CCTV и камер, чтобы обеспечить надёжную работу.
Подключение сигнализации и внешних платформ безопасности
Сигнализация служит ещё одним важным источником экстренных событий в интегрированной системе безопасности. В отличие от SIP-переговорных устройств, которые обычно запускает человек, системы сигнализации часто автоматически обнаруживают отклонения с помощью датчиков, измерительного оборудования и специальных панелей управления.
Подключение сигнализации к SIP-платформе превращает обнаруженное событие в конкретный сценарий связи. Вместо простого тревожного сообщения система может установить прямой голосовой контакт между затронутым участком и ответственным оператором.
Способ интеграции зависит от типа сигнализации и требуемого порядка реагирования. Распространены цифровые входы, релейные интерфейсы, программные API и протоколы, поддерживаемые платформой безопасности.
Тревожные входы и запуск событий
Многие промышленные терминалы связи и экстренные устройства имеют входы для внешних сигналов. На них можно подавать данные о состоянии кнопок тревоги, датчиков, систем контроля доступа или охранных панелей.
При изменении состояния входа коммуникационная платформа может выполнить заданные действия, в том числе:
Инициировать экстренный SIP-вызов в центр управления.
Передать сведения о событии на платформу управления безопасностью.
Включить внешние устройства оповещения.
Запустить заранее установленный порядок реагирования.
Например, на заводе выход аварийной сигнализации оборудования можно подключить к терминалу экстренной связи. При тревоге станка или технологического процесса диспетчер получает уведомление и может установить голосовой контакт с соответствующим участком.
Приоритет тревог и логика эскалации
Разные тревожные события могут требовать разных уровней реагирования. Обычный запрос помощи и критическая промышленная аварийная тревога не обязательно должны проходить по одному маршруту.
Грамотно спроектированная система задаёт приоритеты по типу события, местоположению и требованиям эксплуатации.
Типовые уровни приоритета могут включать:
Обычный запрос помощи.
Экстренный случай, связанный с охраной.
Тревогу промышленной безопасности.
Событие массового оповещения.
Настройка приоритетов позволяет оперативно обрабатывать критические события, сохраняя нормальную работу связи.
Интеграция с платформами управления безопасностью
На крупных объектах обычно применяют централизованные платформы для объединения информации нескольких подсистем. Через API события SIP-связи, состояния сигнализации и видео можно отображать в едином интерфейсе оператора.
Такой подход особенно полезен для территорий с несколькими зданиями, распределёнными пунктами связи и сложными процедурами безопасности.
Архитектура системы и особенности развёртывания
Надёжный проект интеграции экстренных SIP-переговорных устройств требует тщательной проработки архитектуры связи, сети и эксплуатационных процедур. Важно не только обеспечить взаимодействие систем, но и сохранить устойчивость всего процесса при реальном происшествии.
Инфраструктура SIP-связи
Уровень SIP является основой голосового взаимодействия между экстренными терминалами и пунктами управления. В зависимости от масштаба проекта используются IP PBX, SIP-серверы, шлюзы, диспетчерские консоли или платформы унифицированных коммуникаций.
В системе SIP-связи необходимо определить:
Способ регистрации устройств.
План нумерации внутренних абонентов.
Правила маршрутизации вызовов.
Приоритет экстренных звонков.
Требования к записи переговоров.
Для крупных объектов централизованное управление SIP помогает поддерживать единообразную конфигурацию на разных площадках и точках связи.
Надёжность сети и требования к качеству
Поскольку экстренная связь зависит от доступности сети, планирование инфраструктуры является важной частью проектирования.
Инженерам следует предусмотреть:
Сегментацию сети с помощью VLAN.
Приоритизацию речевого трафика средствами QoS.
Питание PoE для полевых устройств.
Пропускную способность для передачи видео.
Резервирование сети для критических задач.
Стабильная сеть позволяет голосовой связи, видеопроверке и передаче событий работать совместно без лишних задержек.
Записи переговоров и журнал событий
Экстренным системам часто требуется хранить данные для расследования происшествий, соблюдения требований и совершенствования работы. В зависимости от архитектуры можно сохранять разные типы информации:
Журналы SIP-вызовов.
Историю тревожных событий.
Действия операторов.
Соответствующие видеозаписи.
Сопоставление записей переговоров, тревог и видео помогает точнее восстановить ход происшествия и действия персонала.
Требования промышленной среды
Многие системы экстренной SIP-связи эксплуатируются в тяжёлых условиях: на заводах, энергетических объектах, химических предприятиях и во взрывоопасных зонах.
При выборе оборудования необходимо учитывать пыль, влажность, вибрации, колебания температуры и требования к опасным зонам.
Для опасных промышленных условий взрывозащищённые коммуникационные изделия Becke Telcom, например телефон EX-BH621, могут включаться в архитектуру SIP-связи. Такие устройства позволяют персоналу общаться с диспетчерской, учитывая требования сложной промышленной эксплуатации.
Выбор промышленного оборудования связи всегда должен основываться на целях проекта, окружающих условиях и действующих нормах безопасности.
Области применения интегрированных систем экстренной связи
Сочетание экстренных SIP-переговорных устройств, CCTV и сигнализации используется там, где необходимы быстрый контакт и понимание обстановки. Условия эксплуатации различаются, но принцип един: обнаружить событие, предоставить информацию и поддержать подходящую реакцию.
Транспортные объекты
На вокзалах, в тоннелях, аэропортах и паркингах часто требуется множество пунктов экстренной связи в общественных зонах. Интеграция с CCTV помогает проверять обращения, наблюдать за обстановкой и эффективнее координировать действия.
Типичные решения включают пункты помощи пассажирам, экстренные терминалы на платформах, переговорные станции в тоннелях и пункты вызова на парковках.
Промышленные и энергетические объекты
Промышленные предприятия, электростанции и энергетические комплексы нередко содержат удалённые рабочие участки, которым нужна прямая связь с центрами управления.
Объединив экстренную SIP-связь, контроль тревог и видеосистемы, операторы могут общаться с персоналом на месте и получать дополнительную информацию об условиях работы.
На нефтегазовых объектах, химических заводах и шахтах промышленные SIP-телефоны, взрывозащищённые терминалы и экстренные переговорные устройства могут объединяться централизованной SIP-платформой для связи опасных участков с диспетчерскими.
Кампусы и общественные здания
Школы, больницы и коммерческие здания могут объединять пункты вызова помощи, видеонаблюдение и группы реагирования с помощью интегрированных систем экстренной связи. SIP-устройства вместе с CCTV и сигнализацией позволяют охране быстрее понять ситуацию и согласовать действия.
Типичные места установки: входные зоны, пункты связи с посетителями, парковки, посты охраны и общественные сервисные точки, где необходим прямой контакт с оператором.
Критически важная инфраструктура
Критическая инфраструктура нуждается в надёжной связи между распределёнными объектами и централизованными диспетчерскими. Электростанции, водоочистные сооружения, транспортные узлы и крупные промышленные территории часто включают экстренную связь в общую систему безопасности.
Интеграция SIP-терминалов, видеонаблюдения и сигнализации помогает операторам контролировать удалённые зоны и быстрее реагировать на отклонения.
Создание связанной платформы экстренного реагирования
Интеграция экстренных SIP-переговорных устройств с CCTV и сигнализацией создаёт цепочку связи между людьми, оборудованием и платформами управления. SIP обеспечивает голосовой контакт, видео расширяет представление об обстановке, а сигнализация даёт дополнительные сведения о событиях.
Эффективная интеграция ориентируется на реальные процедуры реагирования, а не на простое увеличение количества устройств. Система должна помогать быстро определять место происшествия, общаться с людьми на объекте, проверять условия и координировать следующие действия.
Технологии SIP-связи, сетевые видеопротоколы и гибкие интерфейсы позволяют создавать системы для общественных объектов, транспорта, промышленных площадок и опасных зон.
Becke Telcom предлагает SIP-терминалы, промышленные и взрывозащищённые телефоны, а также сопутствующие решения, которые могут интегрироваться с IP PBX, диспетчерскими платформами, CCTV и системами управления сигнализацией по требованиям проекта.
Часто задаваемые вопросы
Могут ли экстренные SIP-переговорные устройства работать с CCTV других производителей?
Да, если предусмотрены совместимые способы интеграции. Обычно применяются стандартные интерфейсы, API платформ или привязка событий, поэтому оборудование не обязательно должно быть одного производителя.
Как охранная платформа определяет, какая камера относится к экстренному вызову?
Связь обычно настраивают при конфигурировании системы. Каждому пункту экстренной связи сопоставляют физическое расположение и соответствующие камеры. При возникновении события платформа использует эти данные для вывода нужного видео.
Может ли сигнализация автоматически инициировать экстренный SIP-вызов?
Да. Если тревожный вход или внешнее событие подключены к SIP-платформе, можно задать правила автоматических звонков, уведомлений или эскалации согласно процедуре реагирования.
Какие протоколы обычно применяются для интеграции SIP-переговорных устройств и CCTV?
SIP применяется прежде всего для голосовой связи и управления вызовами. Для CCTV обычно используют ONVIF, RTSP и API платформ с учётом видеосистемы и требований проекта.
Можно ли интегрировать взрывозащищённые SIP-устройства в системы экстренной связи?
Да. Взрывозащищённые SIP-телефоны и промышленные терминалы можно включать в архитектуру экстренной связи при соблюдении требований к интерфейсам и условиям эксплуатации.
Что учитывать при добавлении экстренной связи в действующую сеть безопасности?
Необходимо учитывать пропускную способность сети, доступность PoE, совместимость SIP, полосу для видео, правила кибербезопасности, управление устройствами и эксплуатационные процедуры объекта.
