Когда человек нажимает кнопку экстренной связи, видимое действие происходит в течение нескольких секунд. Однако процесс связи, стоящий за этой простой операцией, включает несколько технических этапов, включая активацию устройства, сигнализацию SIP, маршрутизацию вызова, обработку ответа и голосовую связь в реальном времени.
SIP-интерком экстренной связи создает прямой путь связи между человеком, запрашивающим помощь, и ответственной командой реагирования. От первоначального нажатия кнопки до финального разговора несколько компонентов должны работать вместе, чтобы экстренный запрос быстро и надежно достиг правильного пункта назначения.
В отличие от традиционных устройств экстренного вызова, которые могут полагаться на выделенные телефонные линии, SIP-интеркомы экстренной связи используют технологию IP-связи. Они могут интегрироваться с системами IP PBX, диспетчерскими консолями, телефонами охраны и другими сетевыми платформами, создавая более гибкий рабочий процесс экстренного реагирования.
Почему важно понимать поток вызова SIP-интеркома экстренной связи
Системы экстренной связи предназначены для ситуаций, в которых скорость реагирования и надежность критически важны. Неудачное соединение может быть не только технической проблемой, но и повлиять на способность персонала получить помощь.
Понимание полного рабочего процесса SIP-интеркома экстренной связи помогает инженерам при проектировании, установке, тестировании и обслуживании системы.
Типичные проблемы, которые можно выявить с помощью анализа потока вызова, включают:
Отказ активации кнопки экстренной связи
Проблемы регистрации SIP
Неправильные правила маршрутизации IP PBX
Отказ соединения терминала ответа
Проблемы аудиосвязи после соединения
Понимая каждый этап от полевого устройства до центра реагирования, инженеры могут создавать более надежные системы экстренной связи.
Компоненты, участвующие в вызове SIP-интеркома экстренной связи
Вызов SIP-интеркома экстренной связи выполняется не одним устройством. Процесс связи обычно включает несколько компонентов, работающих вместе через IP-сеть.
Основные компоненты включают:
SIP-интерком экстренной связи
SIP-интерком экстренной связи — это конечная точка связи, установленная в месте, где может потребоваться помощь. Обычно он включает кнопку экстренной связи, микрофон, динамик и сетевой интерфейс.
При активации устройство генерирует запрос вызова SIP на основе настроенного пункта назначения и правил связи.
Сетевая инфраструктура
Ethernet-коммутаторы, сетевые подключения и IP-инфраструктура обеспечивают путь связи между интеркомом экстренной связи и сервером связи.
Проектирование сети может влиять на производительность экстренной связи. При развертывании следует учитывать такие факторы, как доступность сети, приоритет трафика и электропитание.
IP PBX или SIP-сервер
IP PBX выступает в качестве центрального компонента управления вызовами. Он принимает запросы SIP, применяет правила маршрутизации и переадресует вызов на соответствующий терминал ответа.
В зависимости от проекта пунктом назначения может быть:
Пост охраны
Диспетчерская
Диспетчерская консоль
Авторизованный SIP-телефон
Терминал ответа
Сторона ответа отвечает за получение и обработку экстренного запроса. Это может быть диспетчерская консоль, телефон охраны или другое авторизованное устройство связи.
Терминал ответа позволяет операторам связываться с человеком, запрашивающим помощь, и координировать соответствующие действия.
Типичная структура экстренной связи SIP:
Интерком экстренной связи → Сеть → IP PBX / SIP-сервер → Диспетчерская консоль → Оператор ответа
Шаг 1: Активация кнопки экстренной связи
Процесс экстренной связи начинается, когда пользователь активирует интерком. Это действие может исходить от физической кнопки экстренной связи, клавиши SOS, кнопки точки помощи или внешнего входа сигнализации, подключенного к устройству.
Хотя пользователь выполняет только простое действие, устройство должно завершить несколько внутренних процессов, прежде чем вызов может быть установлен.
После активации SIP-интерком экстренной связи обычно выполняет следующие действия:
Обнаруживает нажатие кнопки или сигнал запуска
Проверяет настроенный пункт назначения экстренной связи
Генерирует запрос вызова SIP
Отправляет запрос через IP-сеть
Пункт назначения можно настроить в соответствии с применением. Например, точка экстренной помощи в общественном месте может вызывать пост охраны, а промышленный телефон экстренной связи может подключаться напрямую к диспетчерской.
Базовый процесс:
Кнопка экстренной связи нажата → Запуск устройства → Сформирован запрос вызова SIP
Шаг 2: Регистрация SIP и запрос вызова
Прежде чем можно будет совершить экстренный вызов, SIP-интерком экстренной связи обычно должен зарегистрироваться на SIP-сервере или в IP PBX. Регистрация позволяет системе связи распознавать устройство и управлять будущими запросами вызова.
Отношение регистрации обычно следующее:
SIP-интерком экстренной связи → SIP-сервер / IP PBX
При нормальной работе устройство периодически поддерживает статус регистрации SIP. Это позволяет системе знать, находится ли экстренный терминал в сети и доступен ли он.
Когда кнопка экстренной связи нажата, устройство отправляет запрос вызова SIP на настроенный пункт назначения.
Шаг 3: Маршрутизация вызова через IP PBX
IP PBX отвечает за определение того, куда должен быть доставлен экстренный вызов. Вместо прямого подключения экстренного терминала к одному телефону сервер связи применяет настроенные правила маршрутизации.
Во время маршрутизации экстренного вызова IP PBX может обрабатывать:
Идентификацию вызывающего
Поиск добавочного номера назначения
Обработку приоритета экстренных вызовов
Правила переадресации или эскалации вызова
Типичный путь экстренного вызова:
SIP-интерком экстренной связи → IP PBX → Пост охраны → Диспетчерская консоль или SIP-телефон
Процесс сигнализации SIP во время экстренного вызова
Сигнализация SIP управляет тем, как экстренный вызов создается, принимается и завершается. Понимание последовательности сигнализации помогает инженерам устранять проблемы связи.
Упрощенный процесс экстренного вызова SIP включает:
REGISTER → INVITE → 100 Trying → 180 Ringing → 200 OK → ACK → RTP Audio → BYE
REGISTER: Доступность устройства
Интерком экстренной связи регистрируется на SIP-сервере, чтобы показать, что он в сети и готов принимать услуги связи.
INVITE: Запрос экстренного вызова
Когда кнопка нажата, устройство отправляет сообщение INVITE для запроса сеанса связи с настроенным пунктом назначения ответа.
Вызов и принятие вызова
Принимающий терминал уведомляет оператора. После того как оператор принимает вызов, система устанавливает сеанс связи.
Аудиосвязь RTP
После установления сеанса SIP потоки RTP передают фактическую голосовую связь между интеркомом экстренной связи и терминалом ответа.

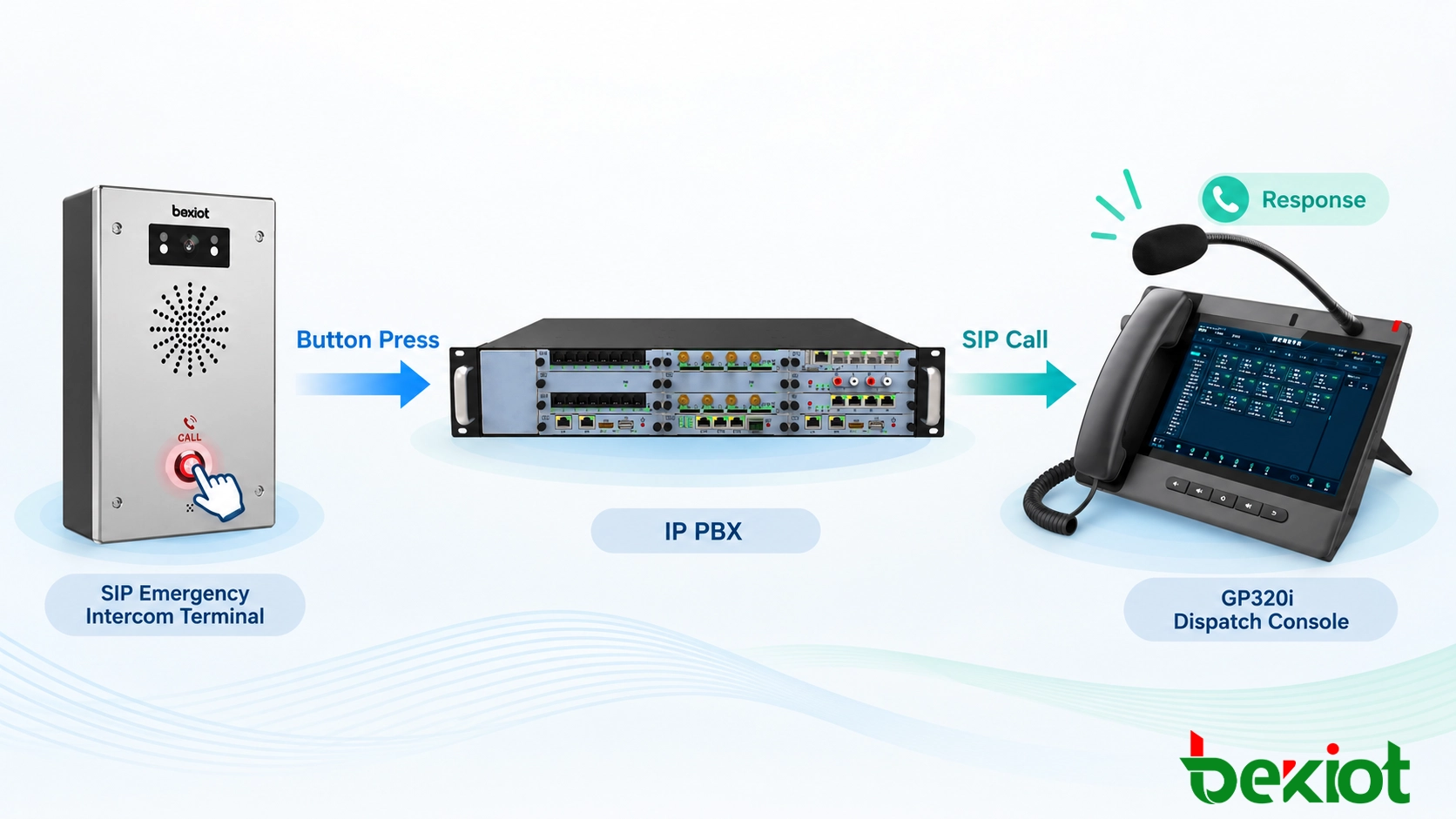

Полный рабочий процесс можно обобщить так:
Нажатие кнопки → Сигнализация SIP → Маршрутизация IP PBX → Принятие вызова → Голосовая связь RTP
Связанный продукт: SIP-интерком

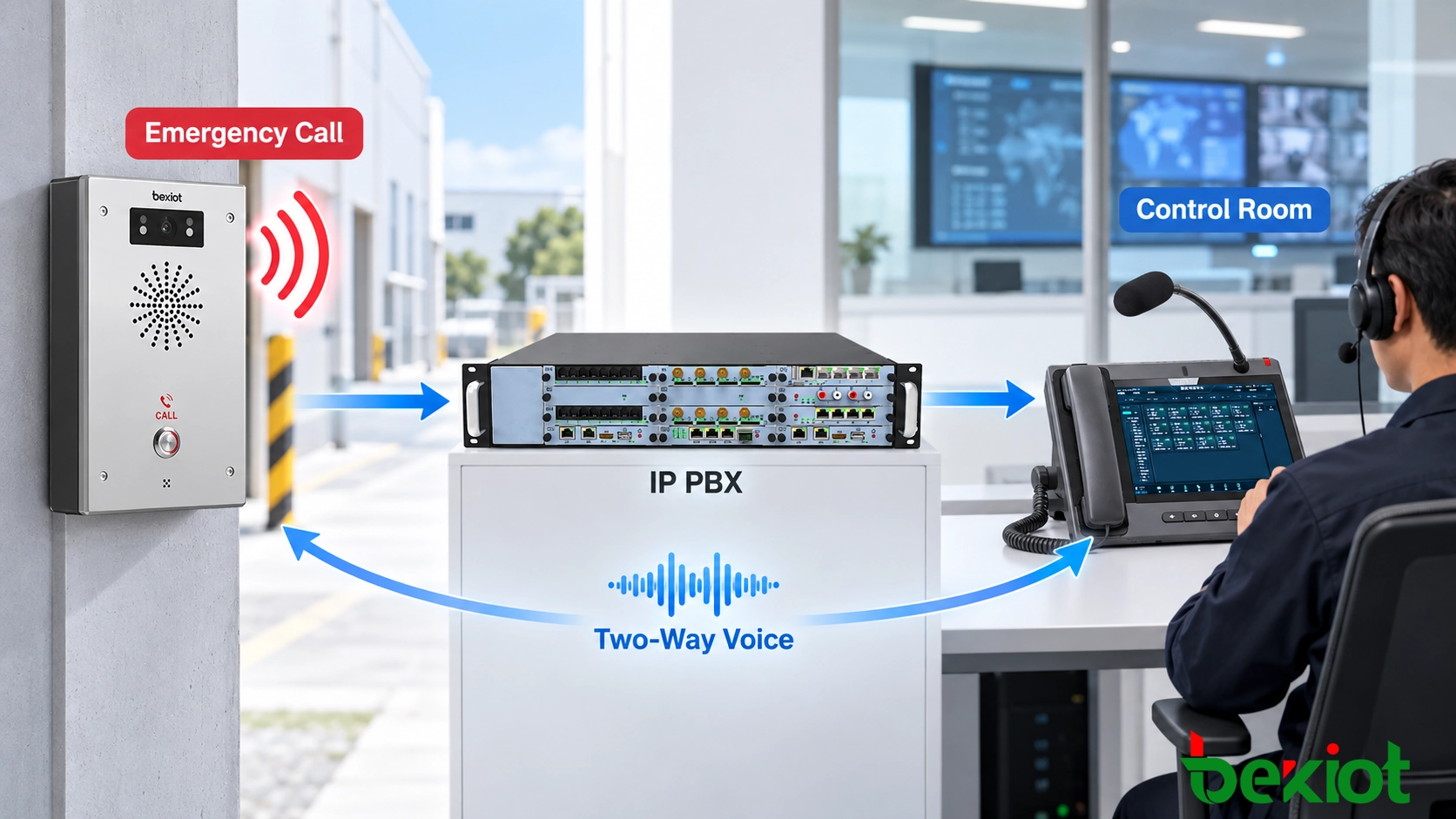

Шаг 4: Ответ из диспетчерской
После того как IP PBX завершает маршрутизацию вызова, экстренный запрос достигает назначенного терминала ответа. В зависимости от проектирования системы принимающей стороной может быть телефон охраны, диспетчерская консоль, терминал диспетчерской или другая авторизованная конечная точка SIP.
Процесс ответа обычно включает:
Получение уведомления о входящем экстренном вызове
Идентификацию вызывающего устройства или местоположения
Принятие запроса вызова
Установление двусторонней голосовой связи
В экстренных приложениях операторам необходимо быстро понять, откуда поступил запрос, и связаться с человеком, нуждающимся в помощи. Поэтому идентификация устройства и информация о местоположении являются важными частями рабочего процесса ответа.
Шаг 5: Аудиосвязь RTP и качество голоса
После того как сигнализация SIP завершает процесс установления вызова, RTP отвечает за передачу фактических голосовых данных между интеркомом экстренной связи и терминалом ответа.
Качество голоса во время экстренного вызова зависит от нескольких факторов:
Стабильность сети
Доступность пропускной способности
Конфигурация аудиокодека
Производительность эхоподавления
Условия установки микрофона и динамика
В отличие от обычной офисной связи, интеркомы экстренной связи часто устанавливаются в общественных местах, на промышленных объектах, парковках, в транспортной среде или на открытых пространствах. Поэтому четкая голосовая связь является важной частью проектирования системы.
Аспекты развертывания интеркома экстренной связи
Надежная система SIP-интеркома экстренной связи зависит не только от потока вызова, но и от правильного планирования развертывания. Условия установки, проектирование сети и стратегия обслуживания влияют на долгосрочную работу.
Надежность сети
SIP-интеркомы экстренной связи зависят от IP-сетей для связи. При планировании сети следует учитывать доступность, приоритет трафика и стабильность связи.
Для критически важных приложений инженеры могут рассмотреть:
Резервирование сети
Разделение VLAN
Качество обслуживания (QoS)
Мониторинг подключенных устройств
Электропитание и доступность
Устройства экстренной связи должны оставаться доступными, когда требуется помощь. В зависимости от приложения планирование питания может включать PoE-коммутаторы, системы резервного питания или защиту ИБП.
Место установки
Место установки напрямую влияет на удобство использования. Места размещения интеркомов экстренной связи должны легко идентифицироваться, быть доступными для пользователей и подходить для окружающей среды.
Типичные места установки включают:
Парковочные зоны
Входы кампуса
Промышленные объекты
Транспортные станции
Общественные точки помощи
Обработка пропущенных экстренных вызовов и эскалация
Системы экстренной связи должны учитывать ситуации, когда первый оператор ответа не может немедленно ответить на вызов.
Надежная конфигурация может включать:
Несколько номеров назначения
Правила переадресации вызовов
Механизмы повторных попыток
Эскалацию на дополнительный персонал реагирования
Например, интерком экстренной связи на парковке может сначала позвонить на пост охраны. Если вызов не будет принят в течение заданного периода, система может перенаправить запрос в другое авторизованное место.
SIP-интерком экстренной связи против традиционного телефона экстренной связи
SIP-интеркомы экстренной связи обеспечивают преимущества по сравнению с традиционными системами экстренной телефонной связи за счет использования технологии IP-связи и программного управления.
| Категория | SIP-интерком экстренной связи | Традиционный телефон экстренной связи |
|---|---|---|
| Сеть связи | IP-сеть и связь SIP | Выделенные телефонные линии |
| Управление | Централизованное управление через платформы SIP | Более ограниченные возможности конфигурации |
| Интеграция | Поддерживает интеграцию с IP PBX, диспетчеризацией и безопасностью | Обычно требует дополнительных систем |
| Расширение | Гибкое за счет развертывания сети | Более зависимо от физической проводки |

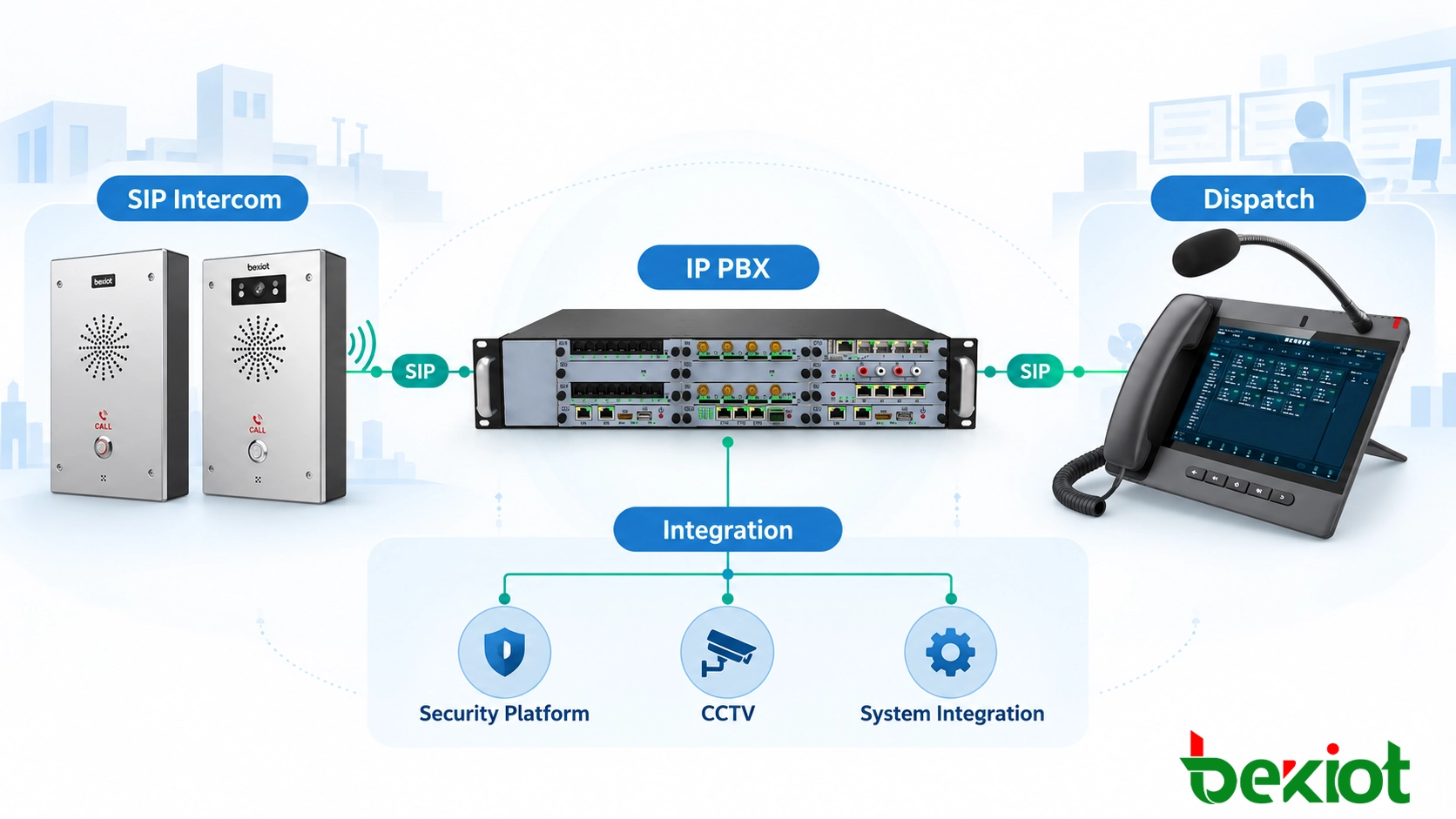

Интеграция SIP-интеркомов экстренной связи с другими системами
Одним из главных преимуществ экстренной связи на основе SIP является возможность интеграции с другими IP-системами.
В зависимости от требований проекта SIP-интеркомы экстренной связи могут работать вместе с:
Системами IP PBX
Диспетчерскими консолями
Платформами CCTV
Системами контроля доступа
Платформами массового оповещения
Эта интеграция позволяет экстренной связи стать частью более широкого рабочего процесса реагирования, а не работать как изолированное устройство.
Связанный продукт: Система IP PBX
Решения экстренной связи SIP от Becke Telcom
Becke Telcom предоставляет решения экстренной связи на основе SIP, предназначенные для приложений, требующих прямой голосовой связи, быстрого реагирования и гибкой интеграции систем.
Полный рабочий процесс экстренной связи SIP соединяет полевые точки связи, IP-платформы связи и персонал реагирования в одну скоординированную систему. Это позволяет организациям более эффективно управлять экстренными запросами и повышать надежность связи в критических ситуациях.
Решения экстренной связи SIP от Becke Telcom могут поддерживать различные требования приложений, включая:
Общественные точки экстренной помощи
Промышленные места экстренной связи
Системы помощи на территории кампуса
Транспорт и общественные объекты
Точки связи службы безопасности
Терминалы SIP-интеркомов экстренной связи могут подключаться к системам IP PBX, платформам диспетчеризации и другим устройствам связи SIP, создавая полный путь связи от места экстренной ситуации до команды реагирования.
При проектировании системы экстренной связи организациям следует учитывать полный рабочий процесс, а не только выбирать конечное устройство. Такие факторы, как место ответа, архитектура сети, правила эскалации и требования интеграции, влияют на производительность системы.
Связанный продукт: SIP-интерком
Тестирование и приемка экстренных вызовов
После установки системы SIP-интеркомов экстренной связи должны быть протестированы, чтобы убедиться, что каждая часть рабочего процесса связи работает правильно.
Полное приемочное тестирование может включать:
Тест срабатывания кнопки
Убедитесь, что кнопка экстренной связи правильно активирует настроенную функцию вызова и что устройство генерирует ожидаемый запрос связи.
Тест маршрутизации вызова
Подтвердите, что экстренные вызовы достигают правильного терминала ответа в соответствии с настроенными правилами маршрутизации.
Тест качества аудио
Проверьте двустороннюю голосовую связь, чтобы убедиться, что микрофон, динамик и сетевая передача обеспечивают четкую связь.
Тест отказоустойчивости и эскалации
Проверьте поведение, когда первый терминал ответа не отвечает. Система должна выполнить настроенный процесс переадресации или эскалации.
Регулярное тестирование помогает гарантировать, что оборудование экстренной связи остается надежным, когда оно необходимо.
FAQ
Что происходит при нажатии кнопки экстренной связи на SIP-интеркоме?
Устройство обнаруживает активацию кнопки, генерирует запрос вызова SIP и отправляет запрос через сервер связи на настроенный терминал ответа.
Требуется ли SIP-интеркому экстренной связи IP PBX?
Многие системы SIP-интеркомов экстренной связи используют IP PBX или SIP-сервер для маршрутизации вызовов, хотя точная архитектура зависит от требований проекта и проектирования связи.
Как интерком экстренной связи определяет местоположение вызывающего?
Система может идентифицировать устройство по информации о добавочном номере SIP, конфигурации устройства, записям о местоположении или интегрированным платформам управления.
Что происходит, если экстренный вызов не отвечен?
В зависимости от конфигурации система может использовать переадресацию, функции повторных попыток, несколько пунктов назначения или процедуры эскалации для повышения надежности ответа.
Как выбрать SIP-интерком экстренной связи для моего проекта?
При выборе следует учитывать условия установки, требования к связи, потребности интеграции, состояние сети и ожидаемый рабочий процесс экстренного реагирования.
