Колонный громкоговоритель SIP может делать гораздо больше, чем просто воспроизводить объявления с выделенного контроллера системы оповещения. Когда он спроектирован на основе стандартной сигнализации SIP и передачи аудио по IP, громкоговоритель становится сетевой конечной точкой связи, способной взаимодействовать с IP-телефонами, системами IP-АТС, платформами унифицированных коммуникаций, диспетчерскими консолями, голосовыми шлюзами и другими устройствами на базе SIP. Это позволяет интегрировать функции оповещения и громкоговорящей связи в ту же сеть, которая используется для оперативной голосовой связи.
Ключ к успешному развертыванию — не просто подтверждение того, что два устройства имеют маркировку «совместимо с SIP». Надежная интероперабельность зависит от того, как реализованы сигнализация, согласование медиа, аудиокодеки, сетевой транспорт, политики безопасности и поведение вызовов на обеих сторонах. Поэтому практическое решение начинается с полного пути связи, а не только с громкоговорителя.
Как сетевое оповещение вписывается в архитектуру SIP
SIP (протокол установления сеанса) — это протокол сигнализации прикладного уровня, используемый для установления, изменения и завершения сеансов мультимедийной связи. В среде оповещения SIP управляет самим сеансом, тогда как фактический голосовой поток обычно передается отдельно через RTP.
Это разделение важно при проектировании решения для IP-громкоговорителей. Платформа SIP не должна напрямую передавать каждую часть аудиоразговора; вместо этого она координирует конечные точки, определяет, куда должен быть доставлен сеанс, и согласовывает параметры мультимедиа, необходимые для связи.
Типичный сеанс оповещения может начинаться, когда IP-телефон, диспетчерская консоль или программная платформа отправляет запрос INVITE в сторону громкоговорителя. Принимающая конечная точка отвечает в соответствии со своей настроенной политикой вызовов. После принятия сеанса обменивается информация SDP для определения параметров мультимедиа, таких как поддерживаемый аудиокодек, IP-адрес и порт RTP.
Затем голосовой поток может передаваться через RTP между участвующими конечными точками. RTCP может использоваться вместе с RTP для предоставления информации, связанной с качеством передачи. Когда сеанс оповещения завершается, сигнализация SIP, такая как запрос BYE, закрывает сеанс и освобождает связанные ресурсы связи.
Эта архитектура позволяет громкоговорителю участвовать в стандартной среде IP-связи, а не работать как изолированный аналоговый громкоговоритель. Она также дает разработчикам систем большую свободу для объединения оповещения с телефонией, диспетчерской службой, экстренными уведомлениями и оперативной связью.
Что определяет интероперабельность устройств
Два продукта, поддерживающих SIP, не гарантируют автоматически полной функциональной совместимости. SIP предоставляет основу для сигнализации, но фактическая интероперабельность зависит от совместной работы нескольких уровней.
Регистрация SIP и управление вызовами
Первое требование — успешная регистрация или прямая SIP-связь между громкоговорителем и выбранным сервером или платформой связи. Система должна правильно обрабатывать сигнализацию, необходимую для установления, подтверждения и завершения вызова.
Базовые методы, такие как INVITE, ACK, BYE и OPTIONS, особенно актуальны во время тестирования интероперабельности. Расширенные функции должны оцениваться отдельно, поскольку разные платформы могут реализовывать необязательные методы SIP по-разному.
Согласование SDP и кодеков
SDP используется во время установления сеанса для описания доступных параметров мультимедиа. Даже если сигнализация успешна, аудио может не работать, если две конечные точки не могут договориться об общем кодеке или конфигурации мультимедиа.
Распространенные голосовые кодеки в средах SIP-связи включают G.711 и G.722, в то время как другие кодеки могут поддерживаться в зависимости от конечной точки и платформы. Группа развертывания должна подтвердить перекрывающийся набор кодеков перед вводом системы в эксплуатацию.
Маршрутизация мультимедиа RTP
Сигнализация SIP и аудио RTP не обязательно следуют одному и тому же сетевому пути. Громкоговоритель может успешно зарегистрироваться, но не издавать звука, если трафик RTP блокируется межсетевым экраном, неправильно маршрутизируется между VLAN или некорректно транслируется NAT.
По этой причине тесты интероперабельности всегда должны проверять как сигнализацию, так и фактическую передачу аудио. Проверки только того, что добавочный номер отображается в сети на SIP-сервере, недостаточно.
Политики транспорта и безопасности
Среды SIP могут использовать UDP, TCP или зашифрованную сигнализацию в зависимости от требований системы. Медиа-трафик также может быть защищен с помощью SRTP в проектах, где важна безопасность голоса.
Обе стороны нуждаются в совместимых настройках транспорта и шифрования. Если АТС требует зашифрованной сигнализации, а полевая конечная точка настроена только на незашифрованный SIP, регистрация и установка вызова могут завершиться неудачей, даже если оба продукта технически поддерживают SIP.

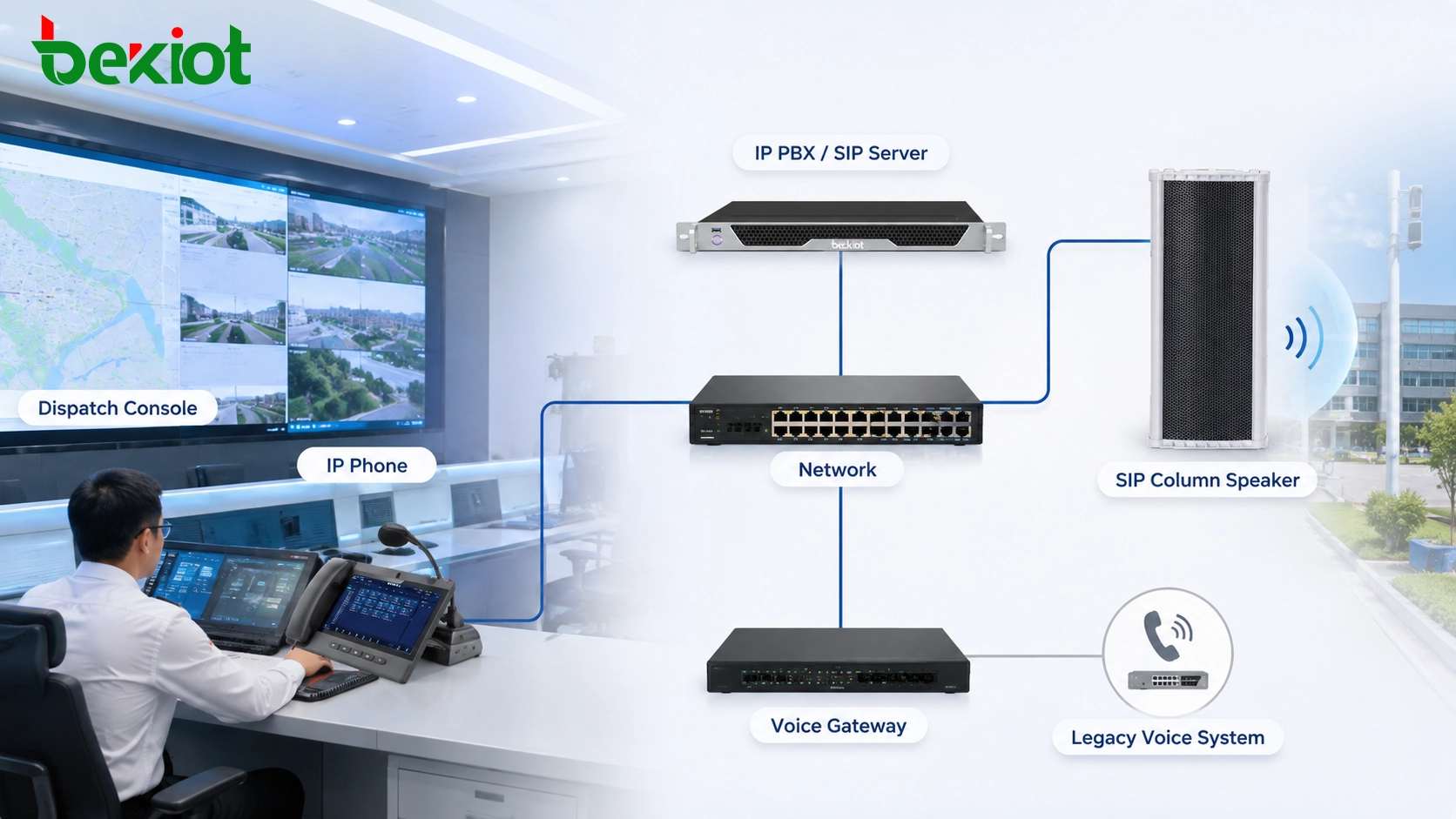

Распространенные системы, которые можно подключить
Одним из главных преимуществ аудио на основе SIP является возможность подключения конечных точек громкоговорящей связи к системам связи, уже существующим в организации. Точные доступные функции зависят от платформы, но несколько категорий устройств обычно используются в таких проектах.
IP-телефоны
SIP-телефоны могут быть простым источником оповещения. Пользователь может набрать добавочный номер, назначенный отдельному громкоговорителю, группе оповещения или службе вещания, и говорить непосредственно через трубку или громкую связь.
Этот подход полезен для ресепшенов, комнат охраны, офисов технического обслуживания, диспетчерских и других мест, где персонал уже использует IP-телефоны. Это устраняет необходимость развертывания выделенного микрофона оповещения для каждой обычной точки объявлений.
IP-АТС и SIP-серверы
IP-АТС или SIP-сервер может выступать в качестве центрального уровня управления вызовами. Громкоговорители могут управляться как SIP-конечные точки, в то время как телефоны, консоли и другие терминалы используют добавочные номера или группы оповещения для доступа к нужным зонам.
Эта архитектура особенно практична для организаций, которые уже эксплуатируют корпоративную голосовую сеть. Оповещение можно добавить без создания полностью отдельной инфраструктуры сигнализации.
Платформы унифицированных коммуникаций
Платформа унифицированных коммуникаций может объединять голосовую связь, оповещение и операционные рабочие процессы через общую среду управления. Вместо того чтобы поддерживать телефонию и вещание полностью независимыми, администраторы могут организовывать пользователей, группы терминалов и разрешения на связь по отделам, площадкам или операционным зонам.
Например, в кампусе с несколькими зданиями одна и та же платформа может поддерживать рутинные внутренние вызовы, а также предоставлять адресные голосовые объявления в выбранные зоны.
Диспетчерские и командные системы
Промышленные предприятия, транспортные объекты, коммунальные службы и крупные кампусы часто требуют большего, чем просто телефонное оповещение. Диспетчерская система может предоставлять визуальный интерфейс для выбора зон, вызова полевых терминалов и координации связи во время оперативных или чрезвычайных событий.
Когда SIP-громкоговорители подключены к этой среде, диспетчеры могут использовать сеть связи для распространения голосовых инструкций за пределы отдельных телефонных пользователей и достижения рабочих зон, где покрытие громкоговорителями более эффективно.
Голосовые шлюзы
Голосовые шлюзы полезны, когда проект должен сохранить существующие аналоговые или операторские ресурсы связи. Они могут обеспечить интерфейс между унаследованной голосовой инфраструктурой и средой IP-связи.
Это особенно ценно в проектах поэтапной модернизации. Организации не обязательно заменять все существующие голосовые ресурсы перед развертыванием SIP-оповещения. Вместо этого шлюзы могут помочь связать старые системы, пока IP-конечные точки вводятся постепенно.

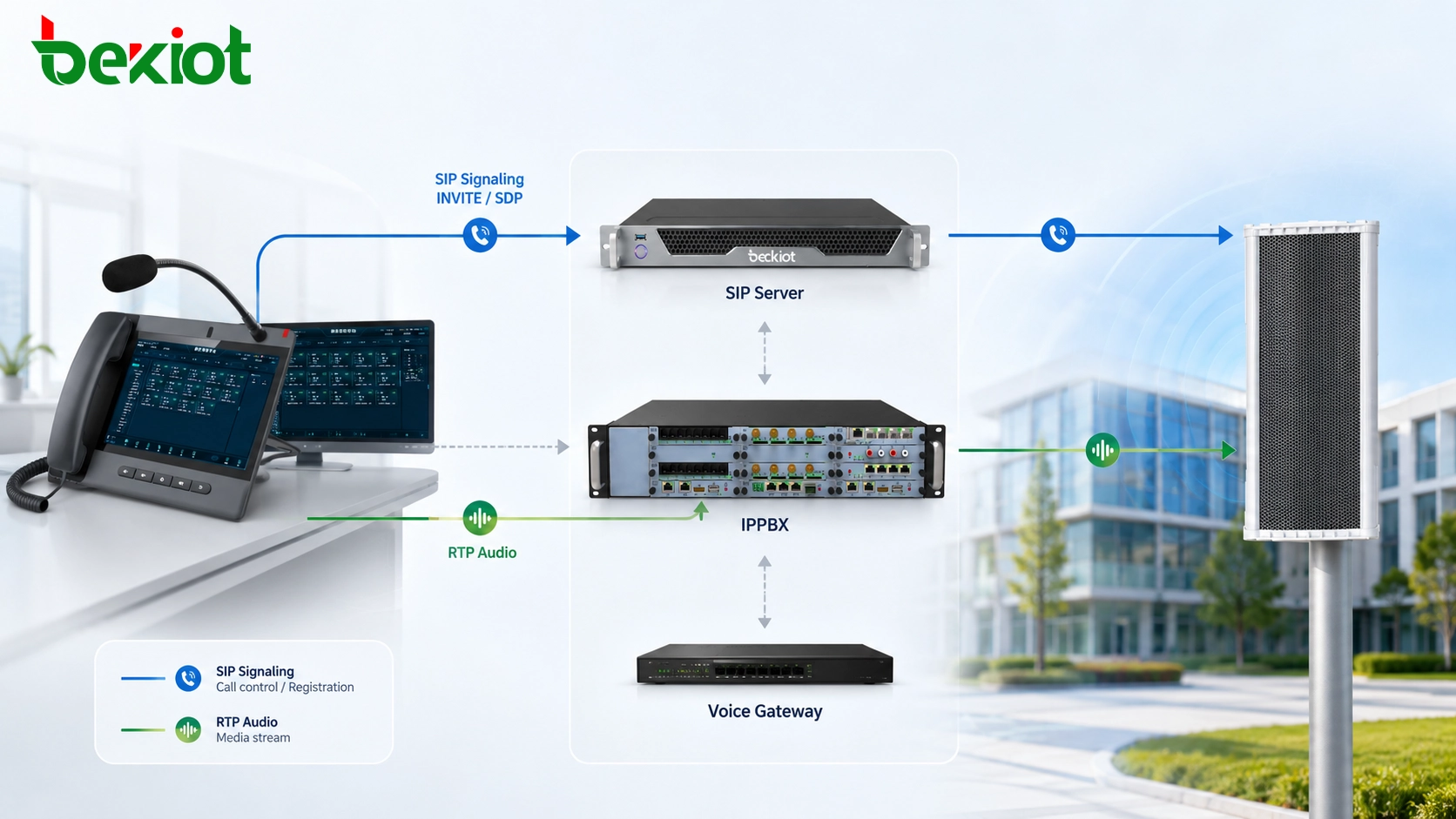

От сигнализации вызова до доставки аудио
Полезный способ оценки решения для SIP-оповещения — проследить одно объявление от оператора до конечного громкоговорителя, а не рассматривать оборудование по отдельности.
Процесс обычно начинается, когда оператор выбирает пункт назначения. Это может быть добавочный номер отдельного громкоговорителя, предопределенная группа оповещения, зона здания или служба вещания, настроенная на платформе связи.
Затем система устанавливает SIP-сеанс. На этом этапе вызывающая конечная точка и принимающий громкоговоритель обмениваются информацией сигнализации и согласовывают совместимые настройки мультимедиа через SDP. Если пункт назначения настроен на автоматический ответ, аудиоканал может открыться без ручного управления на громкоговорителе.
После активации сеанса голосовой поток передается через RTP. Это разделение между сигнализацией и медиа дает гибкость разработчику сети, но также означает, что политики межсетевого экрана, таблицы маршрутизации и конфигурации VLAN должны учитывать оба типа трафика.
Когда объявление заканчивается, сеанс SIP завершается, и громкоговоритель возвращается в режим ожидания. Та же конечная точка может затем получить другое рутинное оповещение, запланированное уведомление или сообщение с более высоким приоритетом в соответствии с логикой, реализованной общей системой.
Проектирование надежного развертывания
Интероперабельность SIP — лишь часть надежного решения для громкоговорящей связи. Сетевая архитектура, размещение громкоговорителей, политики управления и операционные процедуры определяют, останется ли система пригодной к использованию после установки на реальном объекте.
Планируйте зоны перед назначением добавочных номеров
Группировка громкоговорителей должна соответствовать физической и операционной планировке объекта. Кампус может использовать отдельные группы для учебных корпусов, открытых площадок и сервисных зон, в то время как промышленный объект может организовывать громкоговорители по цехам, зонам погрузки, складам или коммунальным зонам.
Создание логической структуры именования и нумерации с самого начала значительно облегчает последующую эксплуатацию. Операторы должны иметь возможность идентифицировать пункт назначения, не запоминая несвязанные добавочные номера.
Придайте голосовому трафику правильный сетевой приоритет
Трафик оповещения конкурирует с обычными бизнес-данными, когда оба используют одну и ту же IP-инфраструктуру. Перегрузка сети, чрезмерный джиттер и потеря пакетов могут снизить разборчивость речи, даже если сам сеанс SIP остается подключенным.
Поэтому политики QoS могут использоваться для приоритезации голосового трафика в реальном времени. DSCP и политики дифференцированных услуг обычно рассматриваются, когда сеть должна передавать оповещение вместе с видео, офисным трафиком, данными мониторинга и другими службами.
Проверьте поведение межсетевого экрана и NAT
Многосайтовые системы часто требуют связи через маршрутизируемые сети, зоны безопасности или каналы WAN. Порты сигнализации SIP и диапазоны мультимедиа RTP должны быть включены в сетевой проект, и поведение NAT должно оцениваться всякий раз, когда конечные точки общаются через транслируемые адресные пространства.
Распространенная ошибка при вводе в эксплуатацию — подтверждение успешной регистрации SIP при игнорировании обратного аудиоканала. Сквозные тесты должны проверять, что голос достигает каждой предполагаемой зоны в тех же условиях маршрутизации, которые будут существовать во время нормальной работы.
Разделите рутинные и экстренные рабочие процессы
Рутинные объявления и экстренные сообщения служат разным операционным целям. Ежедневное оповещение может включать уведомления о сменах, информацию для посетителей или сервисные объявления, в то время как экстренное вещание может потребоваться для охвата больших зон с более высоким операционным приоритетом.
Поэтому платформа связи должна определять, кто может инициировать каждый тип объявления, какие пункты назначения доступны каждому пользователю и как обрабатываются конкурирующие аудиосеансы.
Выбирайте полевое оборудование в соответствии с условиями установки
Успешная SIP-сеть не компенсирует неподходящее полевое оборудование. Наружные и полунаружные места требуют громкоговорителей, спроектированных для работы в условиях пыли, влаги и изменчивых погодных условий, в то время как внутренние общественные пространства могут отдавать приоритет компактному монтажу и охвату речью.
Для проектов, требующих наружной сетевой аудиоконечной точки, Becke Telcom SK03-SIP объединяет цифровой усилитель мощностью 30 Вт с защитой IP65 и связью на основе SIP. Он поддерживает две SIP-линии, а также часто используемые функции мультимедиа SIP и RTP, что делает его подходящим для распределенных систем оповещения, где предпочтителен компактный колонный громкоговоритель.
В комплексном решении полевой громкоговоритель должен выбираться совместно с SIP-платформой, сетевым проектом и планом охвата. Номинальная мощность сама по себе не определяет производительность; положение монтажа, фоновый шум, расстояние прослушивания и акустические характеристики объекта также влияют на разборчивость речи.

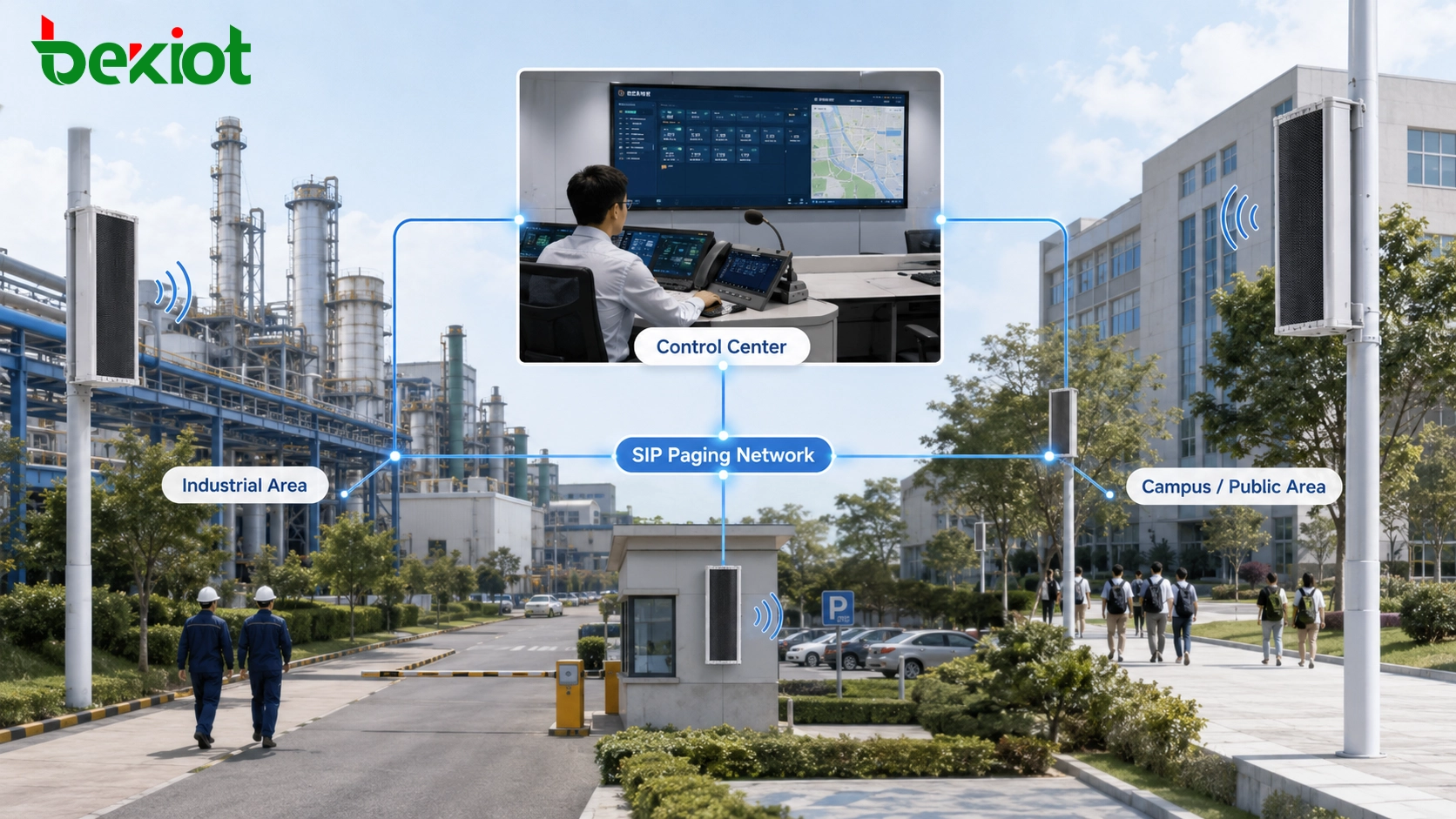

Где эта архитектура работает лучше всего
SIP-оповещение особенно полезно на объектах, где голосовая связь и публичные объявления должны достигать многих распределенных мест без создания независимой сети управления для каждой службы связи.
Промышленные и логистические объекты
Производственные заводы, склады и логистические зоны могут использовать SIP-громкоговорители для рабочих инструкций, сменных объявлений, уведомлений о техническом обслуживании и сообщений по технике безопасности. Интеграция с диспетчерской или корпоративной телефонией позволяет персоналу диспетчерской общаться как с отдельными пользователями, так и с более широкими операционными зонами.
Школы и кампусы
Образовательные учреждения могут разделять громкоговорители на классы, коридоры, открытые пространства, спортивные зоны и общие зоны. Сеть может поддерживать рутинные объявления, позволяя авторизованному персоналу инициировать целевые или общекампусные сообщения, когда это необходимо.
Транспорт и общественные объекты
Вокзалы, паркинги, зоны обслуживания и пассажирские объекты часто нуждаются в централизованно управляемых объявлениях, распределяемых по физически разделенным зонам. Архитектура SIP позволяет этим конечным точкам использовать существующую инфраструктуру Ethernet, оставаясь адресуемыми из централизованных систем связи.
Коммерческие и многозданийные объекты
Офисные парки, торговые комплексы и здания общественного назначения могут сочетать телефонную связь с сетевым оповещением для навигации посетителей, сервисных уведомлений, запланированных объявлений и операционной координации.
Заключительные замечания
Ценность колонного громкоговорителя SIP заключается в его способности стать частью более крупной коммуникационной среды, а не оставаться изолированным вещательным устройством. IP-телефоны могут стать источниками оповещения, системы IP-АТС могут обеспечивать управление вызовами, диспетчерские платформы могут организовывать связь по зонам, а шлюзы могут помогать сохранять существующую голосовую инфраструктуру во время модернизации сети.
Важнейший принцип проектирования — оценка интероперабельности как сквозного процесса. Регистрация SIP — это только первый шаг. Согласование SDP, общие аудиокодеки, маршрутизация RTP, QoS, настройки безопасности, топология сети и операционные разрешения — все это влияет на то, будет ли финальная система работать надежно.
Когда эти элементы планируются вместе, оповещение на основе SIP обеспечивает масштабируемый путь для объединения громкоговорящей связи, рутинной коммуникации и экстренной голосовой доставки в общей IP-инфраструктуре, позволяя системе расширяться по мере добавления новых зданий, зон и коммуникационных конечных точек.
Часто задаваемые вопросы
Можно ли установить SIP-громкоговорители в другой VLAN, отличной от IP-АТС?
Да, при условии, что маршрутизация, правила межсетевого экрана и необходимый трафик SIP и RTP правильно настроены между VLAN. Развертывание должно тестироваться с использованием реальных аудиосеансов, а не полагаться только на успешную регистрацию устройства.
Нужна ли каждому SIP-громкоговорителю собственная учетная запись SIP?
Это зависит от архитектуры платформы и стратегии оповещения. Отдельные учетные записи SIP обеспечивают прямую адресацию конечных точек, в то время как некоторые системы используют группы оповещения, многоадресные службы или управляемую платформой логику вещания. Предпочтительный метод должен быть определен до окончательного утверждения нумерации добавочных номеров и конфигурации зон.
Можно ли сохранить существующую аналоговую систему оповещения во время миграции?
Во многих проектах — да. Поэтапная архитектура может сохранять выбранные аналоговые усилители или цепи громкоговорителей, одновременно внедряя SIP-конечные точки в новых или модернизированных зонах. Для соединения двух сред могут потребоваться соответствующие шлюзы, интерфейсы оповещения или интеграция платформы.
Как следует тестировать совместимость со сторонними SIP-продуктами перед развертыванием?
Пилотное тестирование должно включать регистрацию, входящее оповещение, завершение сеанса, согласование кодеков, аудио RTP в нормальных и маршрутизируемых сетевых условиях, поведение автоматического ответа, одновременные вызовы, восстановление после сбоя сети и любые требуемые настройки безопасности. Тестирование представительных устройств перед масштабной установкой может выявить различия в интероперабельности на раннем этапе.
