Крупные суда, аварийно-спасательные корабли, морские платформы, патрульные катера и морские рабочие флоты часто имеют множество независимых систем связи и информации. Камеры, радиостанции, спутниковые телефоны, видеосовещания, данные радара, метеосистемы, бортовое оповещение, эксплуатационные данные судна, дроны, подводные роботы и береговые командные платформы могут работать отдельно. Без единого командного уровня эти ресурсы легко превращаются в изолированные информационные острова.

Судовая аудио-видео командная система предназначена для решения этой задачи: она превращает разрозненные бортовые системы в согласованный морской командный узел. Это не простое перенесение наземной платформы унифицированных коммуникаций на судно. Более правильное решение должно учитывать условия морской сети, спутниковую полосу пропускания, пространство на борту, связь судно-берег, взаимодействие нескольких судов и командные процессы в реальном времени.

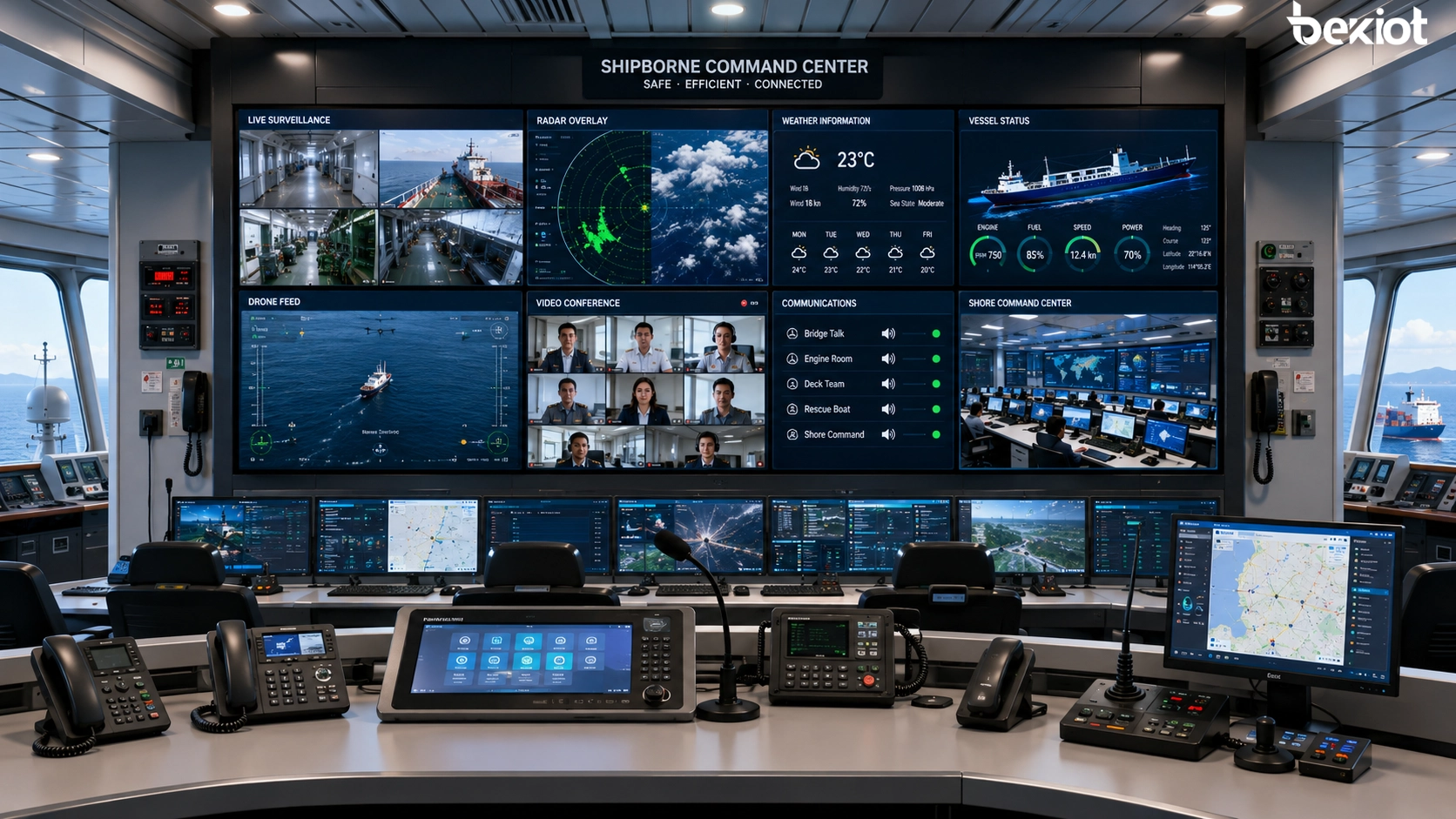

От изолированного оборудования к морскому координационному узлу

Судно — это сложная мобильная среда. В отличие от стационарного здания, оно имеет ограниченное пространство для монтажа, меняющиеся сценарии работы, нестабильные каналы связи и несколько бортовых служб, которым необходимо быстро координироваться. Традиционное развертывание часто использует множество отдельных устройств: IP PBX для голоса, терминал видеоконференции для совещаний, NVR для наблюдения, матрицу или декодер для видеостены, регистратор для хранения доказательств, спутниковый телефон для внешних вызовов и шлюзы для радио или оповещения.

Такая фрагментированная архитектура увеличивает объем кабельных работ, стоимость оборудования, сложность обслуживания и нагрузку на операторов. Что важнее, она замедляет командные решения. Когда в море возникает чрезвычайная ситуация, командная группа должна видеть обстановку, говорить с экипажем, связываться с береговыми группами, передавать видео на другие суда, использовать спутниковые каналы и координировать радио- или вещательные сообщения без переключения между множеством несвязанных систем.

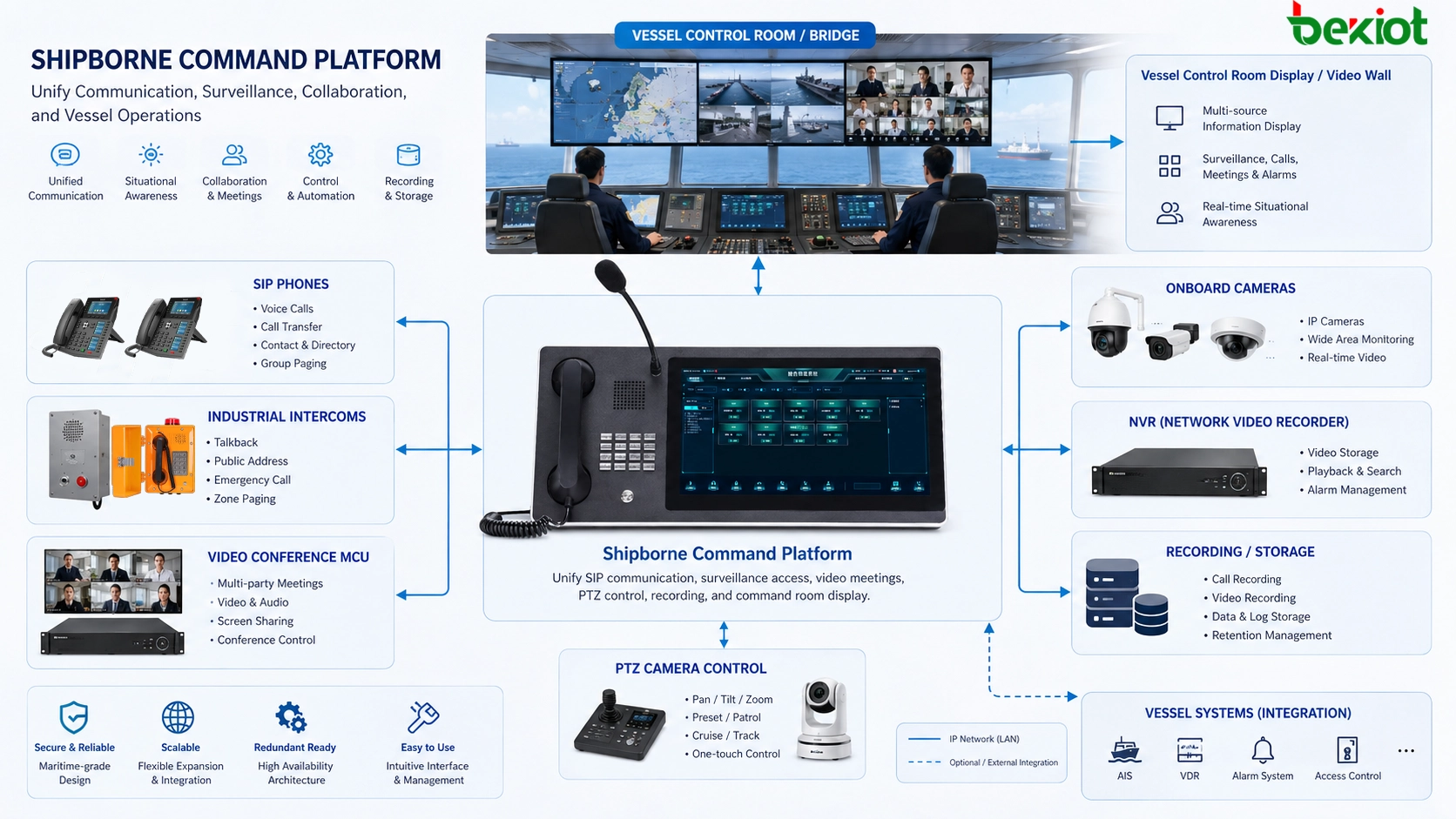

Высокоинтегрированная аудио-видео платформа предлагает более подходящий подход. Она объединяет командную связь, обработку медиа, видеоконференции, доступ к мониторингу, вход и выход HDMI, аудиоинтеграцию, запись, отображение на видеостене, доступ к спутниковому телефону и взаимодействие нескольких судов в единой системе. Одно устройство может заменить функции, для которых раньше требовалось несколько независимых подсистем, и одновременно упрощает ежедневную работу бортового командного персонала.

Связь на основе SIP и диспетчерского управления

Поддержка SIP является одной из важнейших основ современной судовой командной системы. Когда платформа включает встроенный SIP-сервер, она может заменить часть бортового IP PBX в малых и средних проектах. IP-телефоны, промышленные телефонные станции, терминалы интеркома с одной кнопкой, пункты экстренного вызова, видеотелефоны и диспетчерские консоли могут регистрироваться непосредственно в командной системе.

Это позволяет рубке управления или командному залу судна управлять бортовыми голосовыми терминалами из одного интерфейса. Операторы могут звонить в каюты, технические помещения, рабочие зоны палубы, машинные отделения, дежурные помещения или полевые позиции. В аварийных сценариях SIP-связь также может взаимодействовать с пейджингом, оповещением, видеодиспетчеризацией и береговыми командными процессами.

Для морских и промышленных сред, где требуются защищенные терминалы, SIP-телефоны, промышленные телефоны, аварийные станции, VoIP-шлюзы и терминалы оповещения Becke Telcom могут использоваться как часть конечного уровня. Это помогает расширить командную систему из рубки управления в тяжелые бортовые или причальные условия без излишнего усложнения платформы.

Видеосовещания для взаимодействия судно-берег

Судовое командование — это не только внутренняя координация. Многим судам необходимо общаться с береговыми командными центрами, соседними судами, спасательными командами, портовыми властями, центрами управления флотом и удаленными экспертами. Обычный терминал видеоконференции может поддерживать совещания, но обычно не способен полноценно интегрировать изображения наблюдения, видеопотоки дронов, SIP-видеозвонки и бортовые командные данные.

Судовая аудио-видео командная платформа со встроенным MCU может организовывать видеосовещания без отдельного терминала видеоконференции. Она может поддерживать совещания между судном, другими судами и береговым командным центром. Она также может включать видео мониторинга, изображения дронов, видеотелефоны и другие визуальные источники в один совместный сеанс.

Это важно при спасении, инспекциях, аварийном ремонте, морском правоприменении, операциях на морском шельфе или реагировании на бедствия. Береговая группа не только слышит устный доклад, но и видит живые изображения с судна, лучше понимая реальную ситуацию.

Доступ к мониторингу и визуальная осведомленность на борту

Видеонаблюдение является ключевым ресурсом на крупных судах и спасательных кораблях. Камеры могут покрывать каюты, палубы, машинные помещения, погрузочные зоны, проходы, командные помещения и внешние рабочие зоны. Практичная командная платформа должна подключать камеры, NVR и существующие платформы мониторинга разных брендов, а не заставлять судно перестраивать всю систему наблюдения.

Интегрированный модуль мониторинга может обеспечивать живой просмотр, управление PTZ, настройку фокуса, интерком с камерой, запись и распределение видео. Когда видео наблюдения подключено к командной платформе, оно перестает быть пассивным наблюдением. Операторы могут передавать выбранные изображения в видеосовещания, выводить их на большой экран, записывать для анализа или делиться ими с береговыми командными центрами.

Обработка дронов, подводных роботов и потокового медиа

Современные морские операции все чаще используют мобильные видеоисточники. Дроны могут предоставлять изображения для воздушной инспекции или поиска и спасения. Подводные роботы могут возвращать видео осмотра корпуса, подводных объектов или зон спасения. В полевых операциях также могут использоваться автомобильные, ручные или переносные кодеры.

Эти видеоисточники могут использовать разные форматы потоков, разрешения и сетевые маршруты. Встроенная потоковая обработка позволяет командной платформе принимать, управлять, маршрутизировать и распространять эти потоки. Видео с дрона может поступать в бортовую командную систему, а затем передаваться береговым центрам или другим судам.

Эта возможность особенно важна, когда судно работает далеко от берега. Командная группа должна решить, какой видеоисточник просматривать локально, какой отправить на берег, а какой записать или включить в совещание.

Большой экран без тяжелого матричного развертывания

Командный зал часто нуждается в видеостене, но традиционное развертывание видеостены может требовать матричного оборудования, декодеров, дополнительных контроллеров и сложной кабельной инфраструктуры. На судах, где пространство и ресурсы обслуживания ограничены, более легкая архитектура часто практичнее.

Интегрированная судовая командная платформа может включать HDMI-выход и возможность видеосшивки. Она может выводить потоки наблюдения, изображения видеоконференции, экраны видеотелефонов, видео с дронов, эксплуатационные данные судна и другие источники на большой дисплей. Операторы могут гибко комбинировать изображения для мониторинга в реальном времени и принятия решений.

Такой подход сокращает аппаратные уровни и облегчает построение командного помещения. Во многих бортовых сценариях он также сокращает срок развертывания, поскольку управление видеостеной выполняется непосредственно через командную платформу.

Использование HDMI-входов для судовых данных и вспомогательных систем

Суда часто зависят от множества вспомогательных систем, таких как радар, метеоданные, навигационная информация, рабочее состояние судна, мониторинг двигателя, системы безопасности или терминалы специальной миссии. Не все эти системы предоставляют стандартные сетевые видеопотоки, но они часто могут выдавать сигналы отображения.

С помощью нескольких HDMI-входов командная платформа может собирать эти внешние экраны и включать их в командный процесс. Данные радара, метеоинформация, состояние работы на борту или экраны специальной миссии могут отображаться в командном зале и при необходимости передаваться береговому командному центру.

Это полезно, потому что морские решения редко основаны на одном источнике информации. Командному персоналу может потребоваться одновременно сравнивать живое видео, навигационные данные, погодные условия, состояние связи и аварийные отчеты.

Облегченная обработка видео для спутниковых каналов

Морская связь часто зависит от спутниковых каналов, частных беспроводных сетей, широкополосных ad hoc сетей или нестабильных дальних маршрутов передачи. Видео высокой четкости может потреблять слишком много полосы пропускания, вызывая задержки, рывки, потерю кадров, черные экраны или сбои передачи.

Поэтому облегченная обработка видео является необходимой частью судового командного развертывания. Вместо установки отдельного устройства видеосжатия рядом с командной системой интегрированная платформа может напрямую обрабатывать видеоисточники. Потоки наблюдения, конференц-камеры, видеотелефоны, HDMI-данные, видео с дронов и другие потоки могут оптимизироваться под доступную полосу.

В сочетании со спутниковым коммуникационным оборудованием это помогает передавать более плавное видео при меньших требованиях к полосе пропускания. Для судов, которые часто отчитываются береговым командным центрам, эта возможность повышает качество связи и операционную надежность.

Интеграция аудио, спутникового телефона, радио и оповещения

Аудио остается критически важной частью морского командования. Платформа должна подключать аудиосистемы переговорных помещений, микрофоны, громкоговорители, интерком-терминалы и другие аудиоустройства. Это позволяет судну создать функциональное командное пространство без развертывания множества отдельных аудиоподсистем.

Доступ к спутниковому телефону также важен для судов. Практичная командная платформа может поддерживать интеграцию спутникового телефона через интерфейс RJ11, позволяя диспетчерской системе использовать линию спутникового телефона для вызова внешних номеров. Это помогает судну сохранять дальнюю голосовую связь, когда обычные наземные сети недоступны.

Радио- и вещательные системы могут интегрироваться через радиошлюзы и шлюзы оповещения. Таким образом, бортовые радиостанции, PA-громкоговорители, системы пейджинга и командная диспетчеризация могут работать вместе. Бортовая командная группа и операторы на берегу могут координировать голосовую связь, объявления и экстренные инструкции через более единую систему.

Координация нескольких судов по сложным каналам

Взаимодействие нескольких судов сложнее, чем простая связь точка-точка. Разные суда могут использовать разные сетевые каналы, включая спутниковую связь, частную широкополосную сеть, беспроводную mesh-сеть или временные морские сети. Если каждое судно отправляет аудио- и видеопотоки без правильной обработки, общий опыт может стать нестабильным.

Судовая командная система должна локально обрабатывать аудио- и видеопотоки, адаптировать их к доступному каналу и координировать обмен между судами и береговыми платформами. С помощью потоковых шлюзов и береговой платформы аудио-видео доступа несколько судов могут создать более надежную совместную командную сеть.

Это ценно для спасательных флотов, морских патрульных групп, групп морского шельфового строительства, портовых операционных судов, исследовательских судов и аварийных формирований. Каждое судно становится подключенным узлом, а не изолированной единицей.

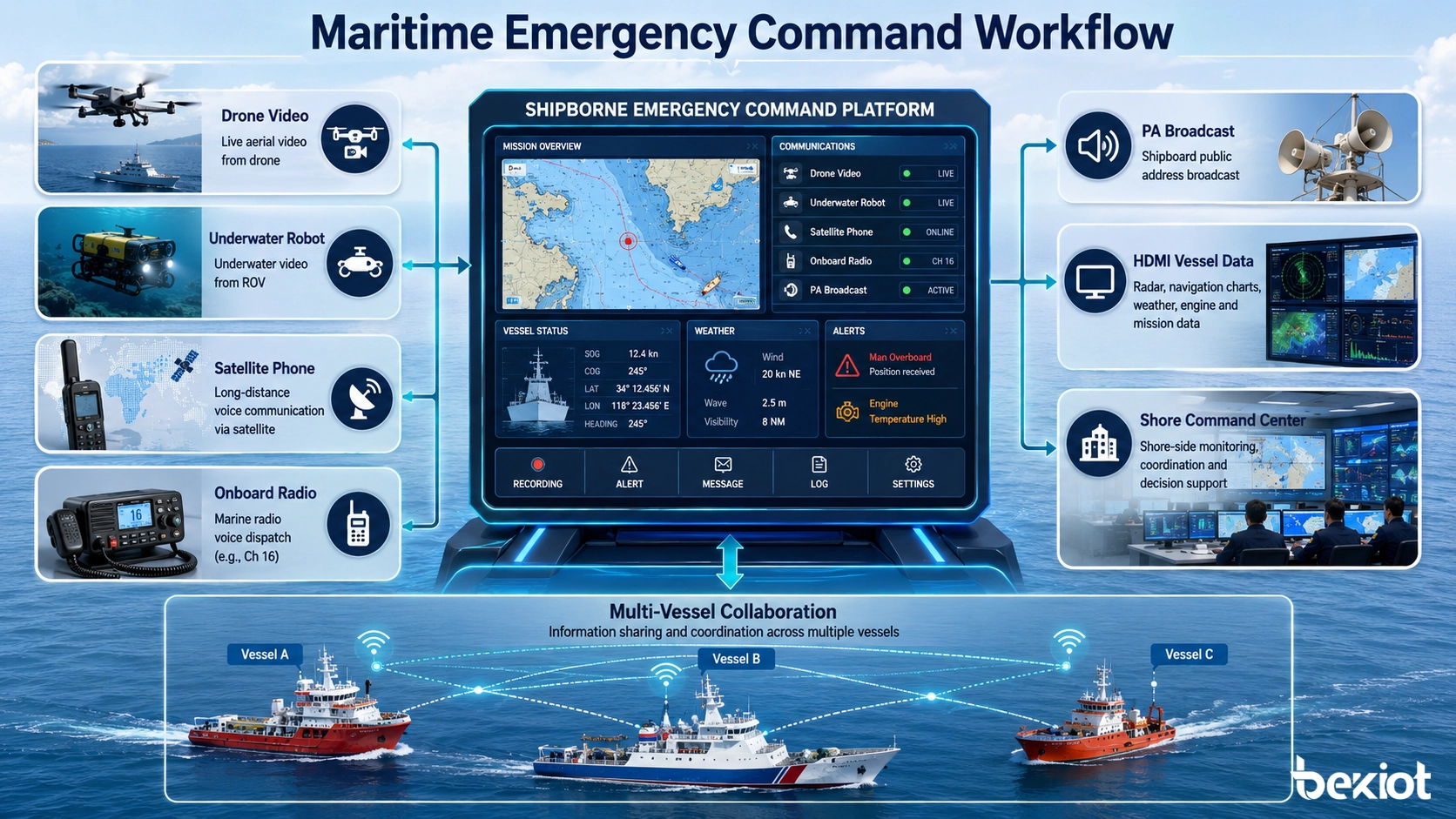

Рекомендуемая архитектура развертывания

Полное судовое аудио-видео командное решение можно разделить на несколько уровней. Каждый уровень следует планировать с учетом размера судна, типа миссии, канала связи и командного рабочего процесса.

Где это решение дает наибольшую ценность

Судовая аудио-видео командная система подходит для крупных транспортных судов, спасательных кораблей, патрульных судов, морских инженерных судов, портовых операционных судов, морских правоохранительных катеров, судов аварийной связи, исследовательских судов и платформ координации флота. Она особенно полезна, когда бортовым командам нужно объединить голос, видео, данные, мониторинг и внешнюю связь в одной командной среде.

Главная ценность заключается не только в сокращении количества оборудования. Система помогает улучшить ситуационную осведомленность, сократить время реагирования, упростить развертывание командного помещения, уменьшить переключения операторов и поддержать взаимодействие между судном и берегом в реальном времени. Для судов, которые должны справляться с чрезвычайными событиями, удаленными операциями или координацией нескольких команд, такой единый рабочий процесс повышает безопасность и эффективность.

Когда в палубных зонах, машинных помещениях, на причалах или в тяжелых промышленных зонах требуются защищенные коммуникационные терминалы, Becke Telcom может предоставить совместимые SIP-телефоны, промышленные телефоны, аварийные станции, устройства пейджинга и шлюзовые продукты как часть расширенного коммуникационного уровня. Это поддерживает более полное морское командное и аварийное коммуникационное решение без чрезмерного брендового акцента внутри самой платформы.

FAQ

Как следует тестировать судовую командную систему перед сдачей?

Тестирование должно включать SIP-вызовы, доступ к видеосовещаниям, просмотр камер, управление PTZ, HDMI-вход/выход, вызовы через спутниковый телефон, доступ к радиошлюзу, связь с оповещением, запись, отображение видеостены и передачу видео по слабому каналу. Также рекомендуется морское испытание или тест с имитацией морской сети.

Можно ли повторно использовать существующие бортовые камеры и телефоны?

Во многих проектах существующие камеры, NVR, IP-телефоны, аналоговые телефоны, радиостанции или PA-системы можно повторно использовать через стандартные протоколы или шлюзовые устройства. Совместимость следует проверять на этапе проектирования системы, чтобы снизить стоимость замены.

На что обратить внимание покупателям при ограниченной спутниковой полосе?

Покупатели должны оценить видеосжатие, приоритет потоков, управление разрешением, настройку частоты кадров и выборочную пересылку видео. Не каждый видеоисточник должен постоянно отправляться на берег в полном качестве.

Нужна ли береговая платформа для координации нескольких судов?

Для управления одним судном береговая платформа может быть необязательной. Для координации флота, спасательных операций или взаимодействия нескольких судов береговая платформа доступа помогает эффективнее управлять видео, голосом, правами пользователей, записью и совместным использованием ресурсов.

Как система может поддерживать будущее расширение?

Система должна предусматривать запас сетевой емкости, емкости SIP-терминалов, HDMI-доступа, каналов камер, ресурсов хранения и вариантов интеграции шлюзов. Открытые интерфейсы и поддержка стандартных протоколов упрощают дальнейшее расширение.
