China Mobile HeDuiJiang — это публичная услуга Push-to-Talk over Cellular. Она использует сети мобильного оператора и специальные интеллектуальные терминалы для групповой связи на большой территории. По сравнению с традиционной частной радиосистемой такая PoC-связь проще в развертывании, требует меньше выделенной радио инфраструктуры и подходит для выездных бригад, патрулей, общественных служб и временных проектных групп.
Однако публичные PoC-платформы часто работают как закрытые сервисы. Они рассчитаны на групповую связь терминал-терминал внутри экосистемы оператора, а не на глубокую кастомизацию или прямую интеграцию со сторонними диспетчерскими платформами. В проектах экстренной связи, промышленной диспетчеризации, общественной безопасности, коммунальных служб, транспорта и охраны пользователям всё равно нужно соединять PoC-терминалы с единой диспетчерской системой, IP-телефонами, SIP-консолями, частными радиоканалами и другими ресурсами связи.
Почему интеграция нужна в диспетчерских проектах
PoC-интерком удобен для мобильных пользователей, потому что использует сотовые данные и облачные сервисы. Полевой персонал нажимает клавишу PTT и разговаривает с участниками той же группы без строительства частной ретрансляционной сети. Это полезно для координации на большой территории, временных команд, логистики, охранных патрулей, городских служб и аварийной поддержки.
Ограничение возникает, когда проекту нужна связь между разными системами. Командный центр уже может использовать диспетчерскую платформу, SIP-телефоны, серверы записи, частные радиоканалы, видео, аварийные связи, GIS-карты и рабочие консоли. Если PoC-платформа остается изолированной, диспетчерам трудно вызывать, контролировать, записывать или координировать этих пользователей из центральной системы.
Поэтому практическое требование — не просто “использовать PoC”. Реальная задача состоит в том, чтобы сделать PoC частью конвергентного коммуникационного процесса. Операторы должны говорить с PoC-группами, принимать голос от полевых пользователей, связывать публичные и частные радиоресурсы и управлять действиями реагирования из одного диспетчерского интерфейса.
Практическая роль RoIP-шлюза

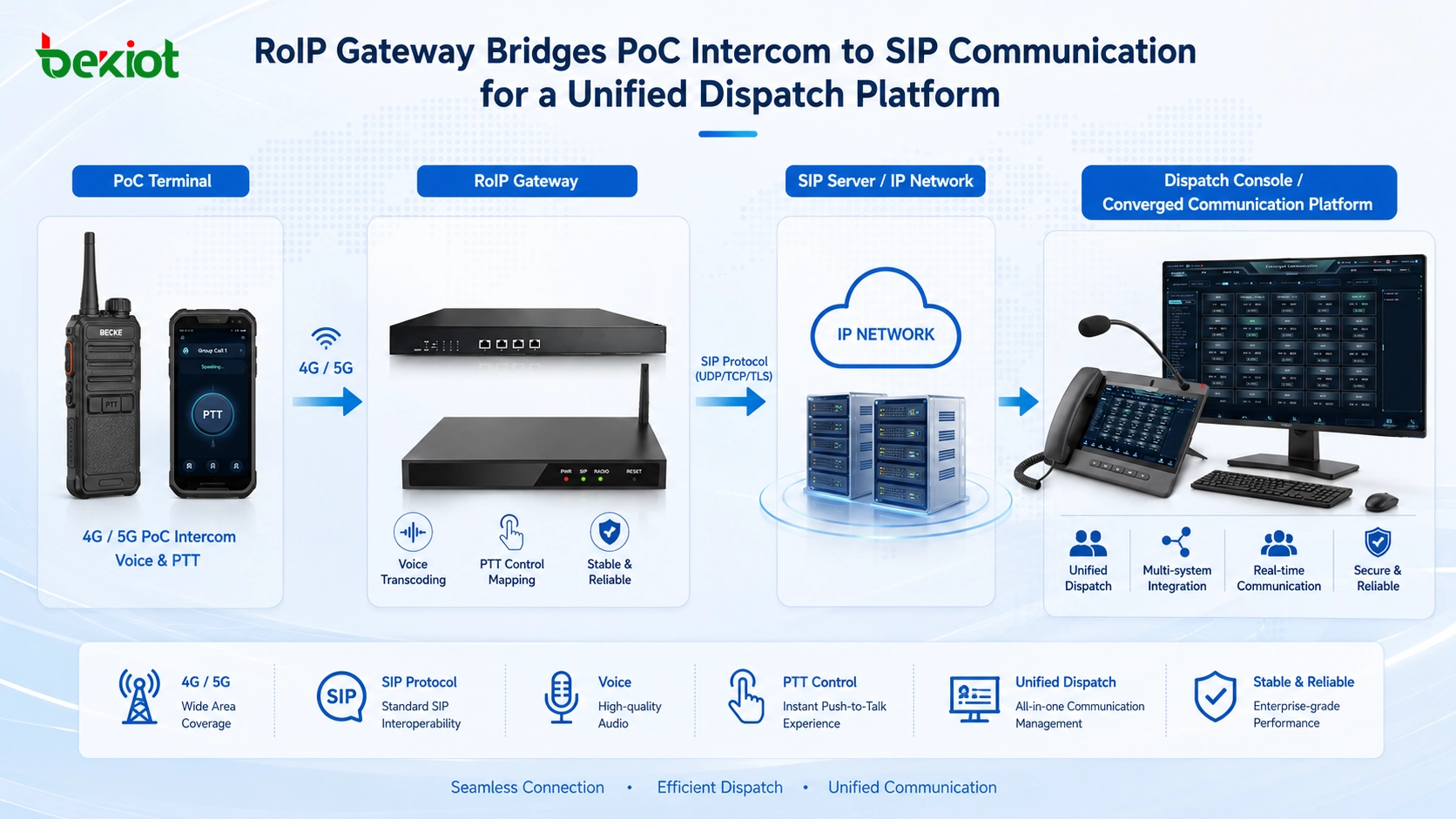

RoIP-шлюз дает практичный способ подключить публичные PoC-терминалы к системам командного диспетчерского управления. В такой схеме PoC-терминал соединяется со шлюзом через специальный кабельный интерфейс. Шлюз принимает голос и управляющие сигналы от терминала, а затем преобразует связь в SIP- или IP-голосовой ресурс.
В исходной статье описан типовой способ аппаратного подключения с использованием 9-контактного авиационного разъема. Через этот разъем RoIP-шлюз подключается к PoC-терминалу, принимает входной и выходной звук, обрабатывает PTT-управление и преобразует терминальный аудиоканал в SIP-связь. После этого диспетчерская система может вызывать соответствующий порт шлюза и общаться с PoC-группой.
Такой подход не требует изменения самой публичной PoC-платформы. Вместо того чтобы просить оператора открыть глубокие интеграционные интерфейсы, шлюз работает на уровне доступа терминала. Он превращает физический PoC-терминал в IP-канал связи, доступный диспетчерской системе.
Связанное решение: /roip/
Как работает подключение
Принцип работы прост. RoIP-шлюз соединяется с PoC-терминалом подходящим кабелем. Терминал остается зарегистрированным в PoC-группе оператора, а шлюз подключается к системе диспетчеризации как SIP- или IP-голосовое устройство.
Когда диспетчеру нужно поговорить с PoC-группой, диспетчерская консоль вызывает номер порта, назначенный RoIP-шлюзу. После соединения шлюз автоматически активирует PoC-терминал и передает голос диспетчера в группу. Полевые пользователи слышат диспетчера так же, как другого участника своей группы.
Связь работает и в обратном направлении. Когда говорит участник PoC-группы, RoIP-шлюз принимает голос со стороны терминала и отправляет его в диспетчерскую систему. IP-диспетчерский терминал, SIP-телефон или командная консоль слышат аудио PoC-группы в реальном времени.
Типовые компоненты системы
Полное решение доступа обычно включает PoC-терминал, соответствующий кабель, RoIP-шлюз, IP-сеть, SIP-сервер или диспетчерскую платформу и покрытие операторской PoC-услуги. PoC-терминал отвечает за связь с публичной группой, а шлюз — за преобразование протокола и аудио.
Диспетчерской системе не нужно понимать внутреннюю логику PoC-платформы. Ей достаточно управлять портом шлюза как вызываемым коммуникационным ресурсом. Это упрощает интеграцию и позволяет существующим платформам общаться с PoC-пользователями оператора.
| Элемент системы | Основная функция | Примечания по развертыванию |
|---|---|---|
| PoC-терминал | Подключается к публичной группе интеркома | Требует покрытия оператора и активной учетной записи PoC |
| Специальный соединительный кабель | Соединяет аудио и управляющие контакты терминала со шлюзом | Должен соответствовать модели терминала и интерфейсу |
| RoIP-шлюз | Преобразует голос терминала и PTT-управление в IP/SIP-связь | Каждый порт обычно сопоставляется с ресурсом диспетчеризации или SIP-номером |
| Командно-диспетчерская система | Обеспечивает управление вызовами, диспетчерскую работу, запись и групповую связь | Может вызвать порт шлюза для доступа к PoC-группе |
| IP-сеть | Передает голос и сигнализацию между шлюзом и платформой | Должна обеспечить стабильную LAN/WAN-связь и QoS |
Мост между публичными и частными радиогруппами
Тот же метод можно использовать для моста между публичной PoC-связью и частной радиосвязью. В некоторых проектах уже есть VHF, UHF, PDT, DMR или другие транкинговые каналы. Одновременно другая группа использует публичные PoC-терминалы, потому что работает на большей территории или не имеет доступа к частной сети.

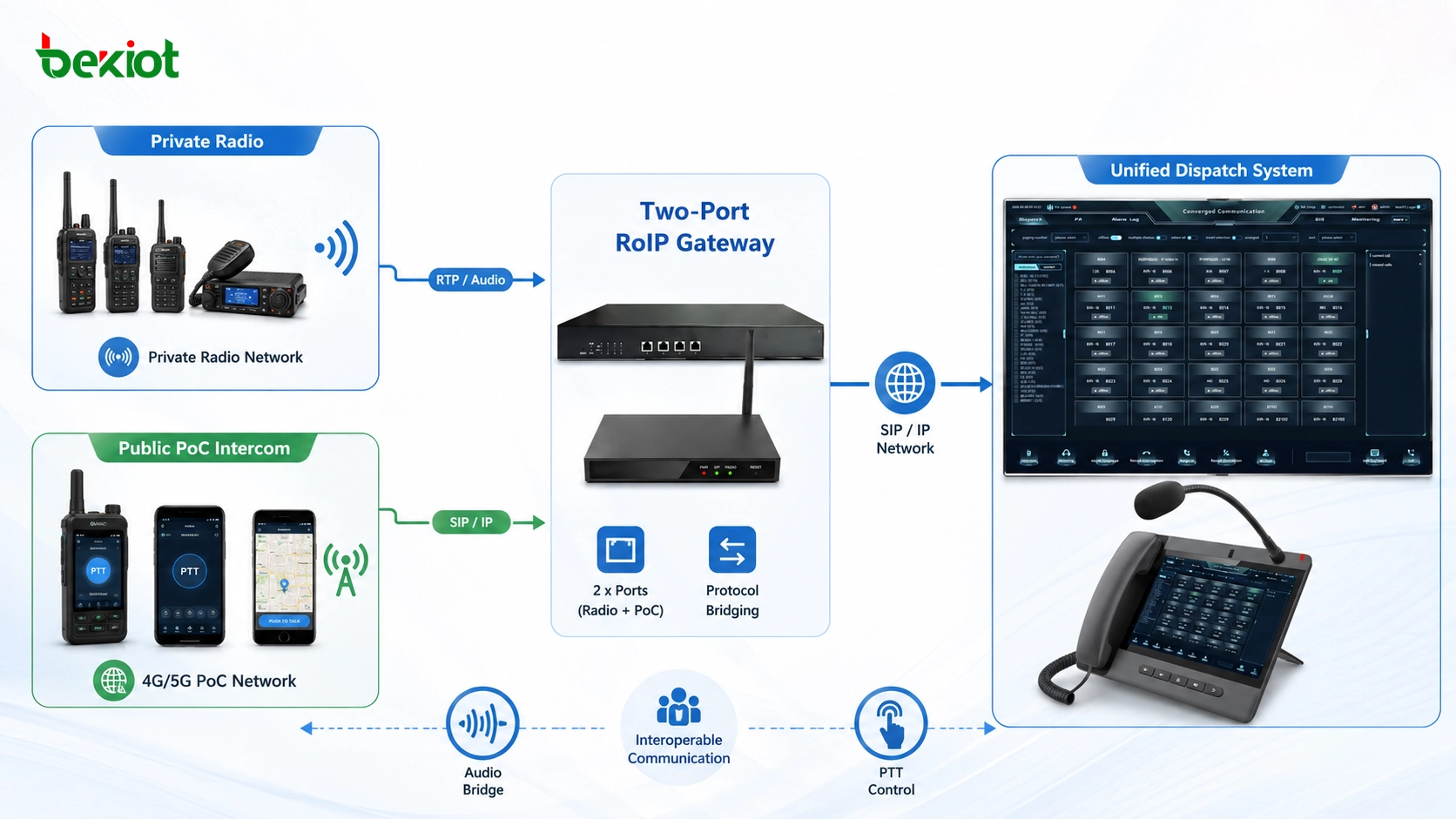

Двухпортовый RoIP-шлюз поддерживает простую и полезную модель моста. Один порт подключается к частному радиотерминалу, другой — к публичному PoC-терминалу. После настройки параметров в шлюзе или диспетчерской платформе две радиогруппы могут общаться без изменения привычек пользователей.
В этой модели пользователи частной радиосвязи продолжают использовать свои радиостанции, а PoC-пользователи — публичные терминалы. Шлюз выполняет межсистемное преобразование аудио и управления. Это особенно полезно для аварийного реагирования, общественной безопасности, промышленной поддержки, временных мероприятий и проектов, где несколько систем должны работать вместе.
Рабочий процесс в диспетчерском центре
С точки зрения диспетчера рабочий процесс должен оставаться простым. Командному центру не нужно каждый раз вручную управлять PoC-терминалом. Диспетчер выбирает или вызывает порт шлюза с консоли. После соединения шлюз активирует соответствующий PoC-канал и создает голосовой путь между системой диспетчеризации и группой PoC.
Такая модель подходит для дежурных комнат и командных центров, потому что процесс близок к обычному диспетчерскому вызову. Оператору не нужно держать отдельный PoC-терминал, переключаться между системами или вручную передавать сообщения между группами.
При работе с конвергентной коммуникационной платформой тот же интерфейс может управлять SIP-телефонами, промышленными телефонами, частными радиостанциями, RoIP-каналами, аварийными точками вызова, системами оповещения и записью. Конвергентную систему связи Becke Telcom можно рассматривать в проектах, где нужны межсетевое голосовое диспетчерское управление, интеграция радио и единый командный процесс.
Сетевая архитектура для полевого развертывания
Типовая архитектура включает публичный PoC-терминал с одной стороны и командно-диспетчерскую сеть с другой. PoC-терминал связывается с операторской платформой через мобильную сеть. RoIP-шлюз локально подключается к терминалу кабелем и далее соединяется с диспетчерской платформой по IP-сети.
В одноканальном проекте один порт шлюза может соответствовать одной PoC-группе. В более крупных проектах несколько портов подключают несколько PoC-терминалов, частных радиоканалов или специальных групп. Диспетчерская система затем назначает эти ресурсы подразделениям, типам инцидентов, дежурным местам или сценариям реагирования.
При проектировании сети инженеры должны проверить план IP-адресов, SIP-регистрацию, сопоставление портов, выбор аудиокодека, тайминг PTT, сетевую задержку, требования к записи и стратегию отказоустойчивости. Хотя принцип доступа прост, надежность зависит от аккуратной настройки и тестирования.
Преимущества для проектов конвергентной связи
Главное преимущество — совместимость. Закрытая публичная PoC-платформа может быть подключена к диспетчерской системе без перестройки всей системы связи. Это помогает сохранить инвестиции в имеющиеся терминалы и усилить контроль командного центра.
Второе преимущество — простое внедрение. С помощью шлюзового доступа и специальных кабелей проект может адаптироваться к разным PoC-терминалам и моделям частных радиостанций. Это снижает необходимость платформенной кастомизации и упрощает полевое развертывание.
Третье преимущество — единая эксплуатация. Диспетчеры могут обслуживать PoC-пользователей, пользователей частной радиосвязи и IP-голосовых пользователей с одной платформы. Это повышает скорость реагирования, уменьшает ручную ретрансляцию сообщений и упрощает управление записями связи.
| Потребность приложения | Решение на основе шлюза | Ценность проекта |
|---|---|---|
| Подключить PoC-пользователей к центру | Сопоставить PoC-терминал с портом RoIP-шлюза | Консоль может звонить и говорить с группой PoC |
| Связать частную и публичную радиосвязь | Использовать два порта для частной радиостанции и PoC-терминала | Разные группы общаются без смены терминалов |
| Интегрировать закрытую PoC-платформу | Доступ через аудио и управляющий интерфейс терминала | Снижает зависимость от API платформы |
| Упростить полевое развертывание | Использовать специальные кабели и настройку портов | Адаптируется к разным моделям и средам |
| Улучшить диспетчерское управление | Маршрутизировать аудио в единую систему | Поддерживает централизованную работу, запись и координацию инцидентов |
Инженерные рекомендации
Перед развертыванием инженеры должны подтвердить точную модель PoC-терминала, назначение разъема, уровни входного и выходного аудио, способ PTT-управления, количество портов шлюза, режим SIP-регистрации и совместимость диспетчерской платформы. Разные модели терминалов могут требовать разные специальные кабели.
Настройка аудио также необходима. Если входное усиление слишком высокое, на стороне диспетчера будет слышно искажение. Если выходное усиление слишком низкое, полевые пользователи плохо услышат диспетчера. Нужно проверять оба направления: от диспетчера к PoC и от PoC к диспетчеру.
Тайминг PTT следует проверять внимательно. Некоторым терминалам требуется короткое время активации перед передачей звука. Если шлюз открывает аудио слишком рано, первая часть слова может быть обрезана; если задержка слишком большая, связь кажется медленной. Правильная настройка улучшает естественность работы.
Где полезно это решение
Решение подходит для центров аварийного управления, городского управления, транспортных операций, промышленных парков, энергетических объектов, охранной диспетчеризации, временных мероприятий, общественных служб, коммунального обслуживания и проектов, где уже используются публичные PoC-терминалы, но требуется интеграция с командным центром.
Оно также подходит для гибридных коммуникационных сред. Например, аварийная группа может использовать частные радиостанции на локальном объекте, а внешняя поддержка — PoC-терминалы на большей территории. RoIP-шлюз соединяет обе стороны, чтобы командный центр координировал их через одну систему.
Во многих реальных проектах главная ценность не только в устройстве шлюза. Ценность в том, чтобы изолированные коммуникационные ресурсы стали частью согласованного командного процесса. Когда PoC, частная радиосвязь, SIP-голос и диспетчерские терминалы работают вместе, командный центр получает более ясную и управляемую структуру связи.
Заключение
Подключение China Mobile HeDuiJiang или аналогичных PoC-сервисов к диспетчерской системе практично, если RoIP-шлюз используется как мост доступа. Шлюз подключается к PoC-терминалу через выделенный интерфейс, принимает голос и PTT-управление, преобразует связь в SIP- или IP-голос и позволяет диспетчерской системе вызвать PoC-группу.
Тот же метод может соединять частную радиосвязь и публичные PoC-группы. В двухпортовом RoIP-шлюзе один порт подключается к частному радиотерминалу, другой — к PoC-терминалу, что позволяет двум ранее отдельным группам взаимодействовать. Это простой, гибкий и удобный для проектов способ решить доступ к закрытым публичным PoC-платформам в конвергентных системах.
Часто задаваемые вопросы
Требует ли RoIP-шлюз изменений в публичной PoC-платформе?
Обычно нет. Шлюзовой метод работает через терминальный доступ к голосу и управлению. Он не зависит от глубокой модификации публичной облачной PoC-платформы, поэтому проще внедряется в проектах.
Может ли один шлюз подключить несколько PoC-групп?
Да, если у шлюза несколько портов и каждый порт подключен к отдельному PoC-терминалу или каналу. Каждый терминал может оставаться в своей группе, а диспетчерская система управляет ими как разными ресурсами.
Что проверить перед изготовлением специального кабеля?
Инженеры должны подтвердить тип разъема терминала, назначение контактов, уровни входного и выходного аудио, контакты PTT, общий провод и необходимость специального обнаружения аксессуара. Ошибка в проводке может привести к плохому звуку или отказу передачи.
Могут ли пользователи PoC и частной радиосвязи говорить одновременно?
Они могут взаимодействовать через шлюз, но фактическое поведение зависит от конкретных радиосистем. Многие PTT-системы полудуплексные, поэтому порядок разговора, тайминг PTT и логика управления шлюзом должны быть проверены до промышленного запуска.
Подходит ли решение для аварийно-диспетчерских задач?
Да, но решение нужно тестировать в реальных условиях. Для аварийных проектов следует проверить доступность сети, разборчивость речи, стабильность шлюза, резервное питание, запись, права диспетчеризации и резервные способы связи.
