Старую систему громкоговорящей связи не обязательно автоматически заменять при переходе объекта на IP-телефонию или централизованную диспетчерскую. Если усилители, контроллеры зон и громкоговорители остаются работоспособными, IP-шлюз оповещения может обеспечить недостающее звено между сетевой голосовой платформой и аналоговым аудиовходом установленного оборудования PA.

Результатом является практическая модернизация: операторы могут делать живые объявления с диспетчерской консоли, настольного телефона или авторизованного мобильного клиента, в то время как существующие усилители и цепи громкоговорителей продолжают передавать звук по всему объекту. Такой подход сокращает строительные работы, ускоряет развёртывание и позволяет аналоговым и нативным IP-оконечным устройствам оповещения работать в рамках единого плана связи.

Связанный продукт:  Шлюз оповещения для интеркома

Почему модернизация на основе шлюза имеет смысл

Традиционные системы PA часто строятся вокруг долговечных компонентов: усилителей в стойках, селекторов зон, потолочных громкоговорителей, рупорных громкоговорителей и длинных кабелей громкоговорителей. Эти детали могут продолжать хорошо работать, даже если метод управления ограничивается локальным микрофоном или выделенным аналоговым входом. Замена каждого полевого устройства только ради получения доступа к сети может создать ненужные затраты и помехи.

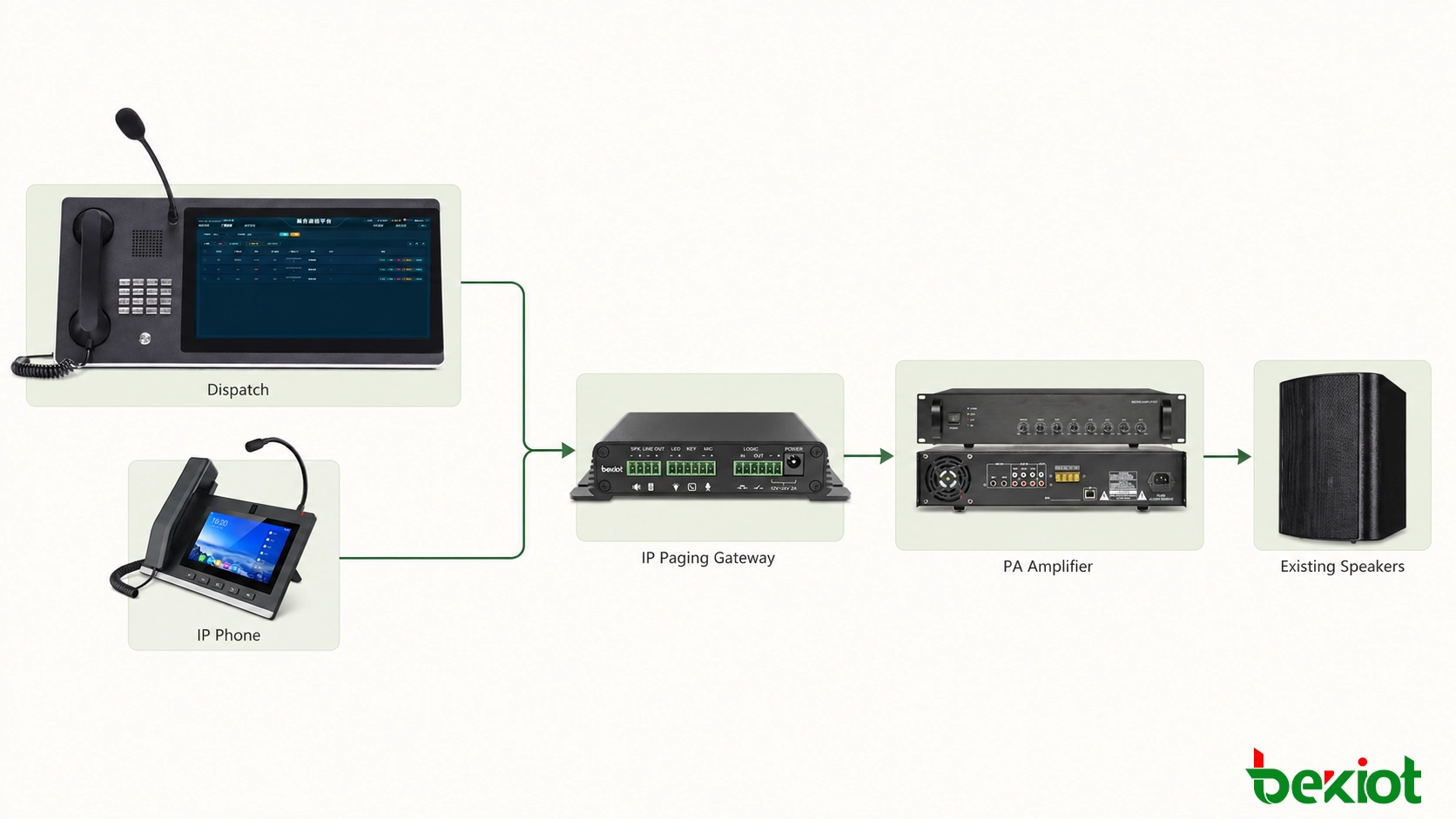

Шлюз оповещения изменяет уровень управления, а не весь уровень распределения. Он подключается к IP-сети, отображается как вызываемая конечная точка на голосовой или диспетчерской платформе и обеспечивает аудиовыход, который может принимать существующий усилитель. Как только конечная точка включена в план нумерации, авторизованные пользователи могут связаться со зданием, мастерской или зоной вещания, не находясь рядом со стойкой PA.

Эта архитектура особенно полезна, когда проект должен:

• Сохранить существующие усилители и цепи громкоговорителей.

• Расширить доступ к оповещению на диспетчерские консоли, IP-телефоны или удалённые офисы.

• Объединить отдельные зоны PA в единый коммуникационный интерфейс.

• Добавить сетевое планирование, запись или привязку событий на уровне платформы.

• Развернуть нативные IP-громкоговорители в новых зонах, сохраняя аналоговые зоны в работе.

Что меняет шлюз – и что остаётся без изменений

Шлюз меняет способ инициации и транспортировки вещания. Вместо того чтобы полагаться только на микрофон, расположенный рядом со стойкой усилителя, объект получает сетевую адресуемую точку оповещения. Оператор может выбрать именованное назначение, начать живое объявление и освободить канал с того же интерфейса, который используется для других голосовых или диспетчерских задач. В зависимости от окружающей платформы проект также может добавить разрешения пользователей, записи вызовов, запланированное аудио, группы вещания и действия, управляемые событиями.

Он не меняет электрическую конструкцию цепи громкоговорителей. Выходная мощность усилителя, отводы громкоговорителей, потери в кабеле, импеданс, акустическое покрытие и местные регуляторы громкости остаются частью существующей системы PA. Если старая система имеет слабое покрытие, повреждённые громкоговорители или перегруженные каналы усилителя, добавление сетевого шлюза не исправит эти неисправности. Поэтому при обследовании модернизации следует отделить ограничения управления от проблем распределения аудио до утверждения решения.

Это различие помогает установить реалистичные рамки проекта. Шлюз является пограничным устройством между сетевой связью и аналоговым аудио; он не заменяет каждый компонент за этой границей. Когда установленное оборудование PA исправно, это разделение является преимуществом, поскольку позволяет модернизировать управление, не нарушая уже работающую полевую инфраструктуру.

Как голос передаётся из сети в усилитель

Принцип работы прост. При развёртывании на основе SIP шлюз настраивается в сети и регистрируется на IP-голосовой платформе так же, как и любая другая оконечная точка связи. Платформа назначает ему внутренний номер или цель оповещения. Когда оператор вызывает эту цель, SIP-сессия передаёт голосовой поток на шлюз, который преобразует медиа в аналоговое аудио.

Усилитель по-прежнему отвечает за усиление мощности и распределение по громкоговорителям. Шлюз отвечает за доступ к сети, обработку вызовов и преобразование аудио. Важно сохранять эти роли раздельными: линейный выход шлюза обычно должен подаваться на вход AUX, LINE IN или эквивалентный вход усилителя, а не на высоковольтный выход громкоговорителя.

Практическая архитектура модернизации

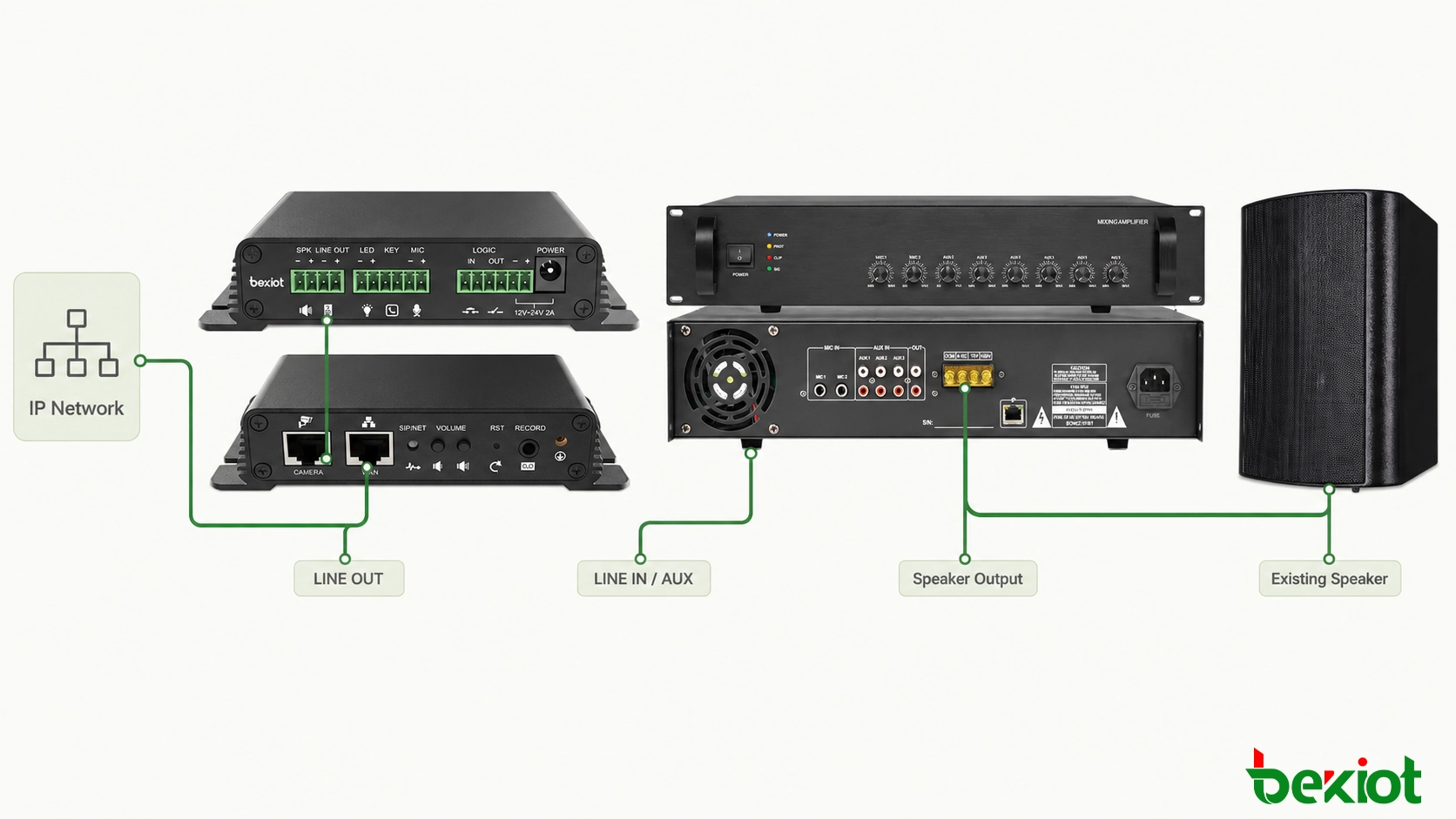

Для базовой установки с одной зоной требуется три соединения: Ethernet к сети связи, питание шлюза (если он не питается через сеть) и аналоговое аудио от шлюза к усилителю. Физический аудиокабель зависит от доступных интерфейсов. Например, шлюз с линейным выходом на клеммной колодке можно подключить к RCA или симметричному линейному входу усилителя с помощью правильно соединённого кабеля.

Перед изготовлением этого кабеля убедитесь, является ли вход усилителя симметричным или несимметричным, его номинальный уровень входного сигнала и схему заземления. Неправильное назначение контактов может вызвать низкую громкость, гул, искажения или потерю одного аудиоканала. Вокруг стоек оборудования и электрически шумных промышленных зон рекомендуется использовать экранированный кабель и чистую стратегию заземления.

Три распространённые модели развёртывания

Одиночный усилитель, одиночная цель оповещения. Это самая простая модель. Один шлюз питает один вход усилителя, и платформа представляет всю сеть громкоговорителей как единую цель. Она подходит для небольшого склада, магазина, офисного этажа или отдельного здания, где каждое объявление должно достигать одной и той же зоны. Основные задачи проектирования: регистрация конечной точки, согласование уровней аудио и чёткое имя внутреннего номера.

Центральная матрица PA с несколькими зонами. На более крупных объектах уже может быть матрица, селектор зон или стойка многоканальных усилителей. Шлюз подаёт аудиопрограмму, а контроллер PA определяет, куда эта программа направляется. Выбор зоны может выполняться вручную на стойке PA, через управляющие контакты или через поддерживаемый интерфейс. Эта модель сохраняет существующую логику зонирования, но требует тщательной координации между голосовой сессией и действием управления зоной.

Распределённые шлюзы по нескольким объектам. Организация с кампусом или несколькими объектами может разместить шлюз рядом с усилителем в каждом здании или удалённом сооружении. Все конечные точки регистрируются на центральной платформе, предоставляя диспетчерской индивидуально именованные назначения и группы по всему объекту. Короткий аналоговый аудиотракт может снизить шум, в то время как IP-сеть передаёт вызов на большие расстояния. Для каждого местоположения необходимо учитывать устойчивость WAN, местное резервное питание и влияние отключения центральной платформы.

Обработка более чем одной зоны вещания

Проектирование зон зависит от существующего контроллера PA. Проект может использовать выделенную конечную точку шлюза для каждой независимой аналоговой зоны или подавать один шлюз в матрицу PA, которая уже выбирает зоны. Если установленный контроллер принимает замыкания контактов, можно использовать ввод/вывод шлюза или внешний релейный интерфейс для координации аудио с выбором зоны. Логика оповещения должна быть согласована до назначения оборудования; в противном случае, казалось бы, простая модернизация может оставить операторов с неясными именами назначений или неожиданными объявлениями для всех зон.

План нумерации должен использовать операционные имена, а не метки оборудования. «Восточная мастерская», «Административное здание» и «Все производственные зоны» легче понять диспетчеру, чем внутренние номера шлюза. Разрешения могут затем предотвратить доступ обычных пользователей к чувствительным или общеобъектным группам. Если несколько пользователей могут вызывать одну и ту же зону, системе также требуется определённая политика занятости: отклонить второй вызов, поставить его в очередь или разрешить источнику с более высоким приоритетом прервать текущее объявление.

Обработка приоритетов должна быть спроектирована на всём пути. Предоставление консоли экстренной связи более высокого приоритета на IP-платформе недостаточно, если аналоговый усилитель продолжает воспроизводить другой локальный источник. Усилитель или матрица PA должны обеспечивать подходящий вход приоритета, контакт отключения звука или метод управления. Пуско-наладочные испытания должны подтвердить, что выбранный высокоприоритетный источник берёт на себя управление, что аудио с более низким приоритетом подавляется должным образом и что нормальная работа восстанавливается после завершения срочного сообщения.

Совместная работа аналоговых и IP-оконечных устройств

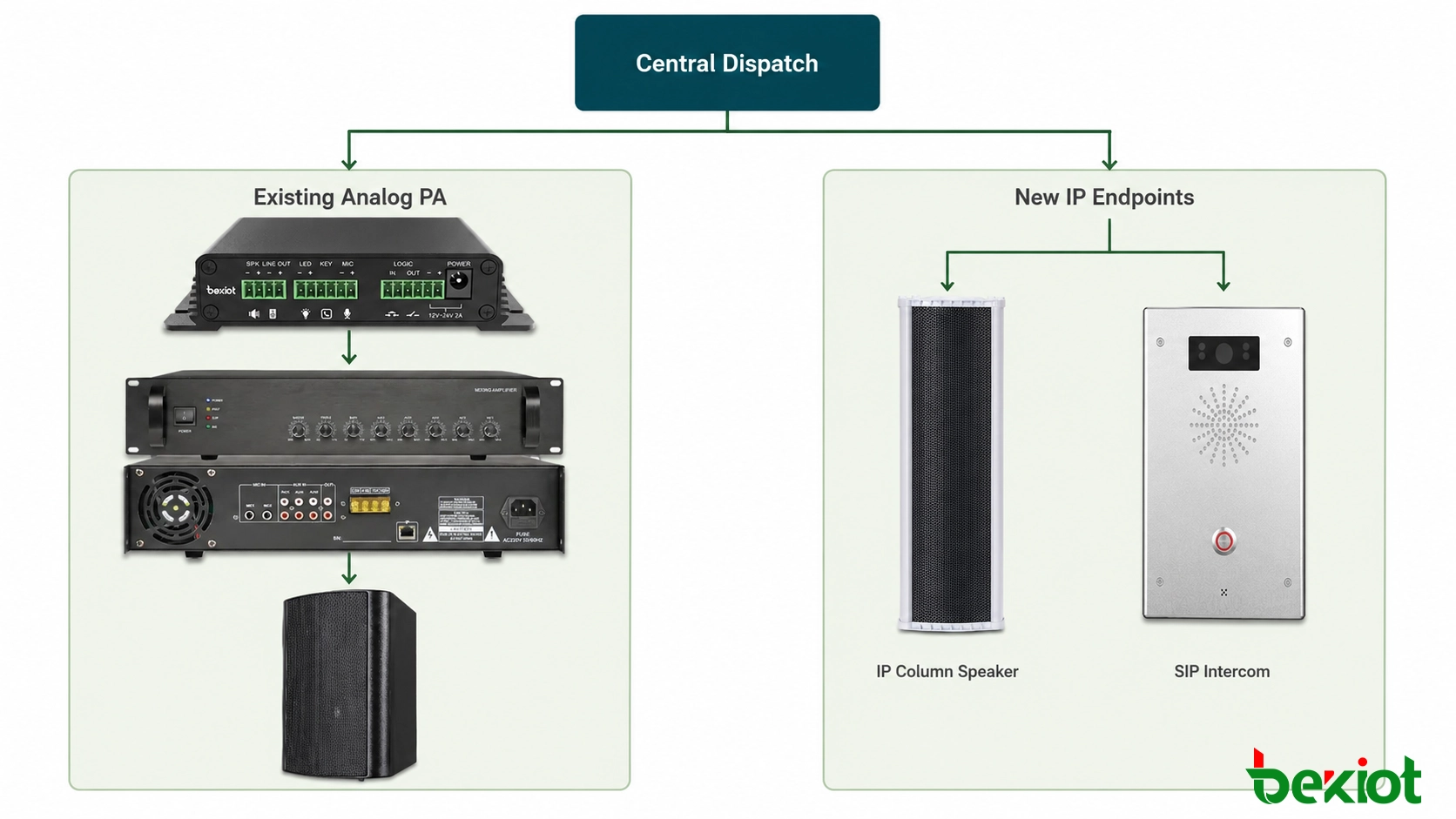

Модернизация не препятствует дальнейшей модернизации. Существующие аналоговые зоны могут оставаться за шлюзами, в то время как новые здания или удалённые районы используют IP-громкоговорители и терминалы интеркома. Оба типа конечных точек могут быть сгруппированы на уровне платформы, если выбранная система поддерживает группы оповещения. Этот поэтапный подход позволяет расширяться без принудительного переключения всего объекта за один день.

Гибридные группы следует тестировать как на синхронизацию, так и на покрытие. Сетевые громкоговорители и аналоговый тракт усилителя могут не начинать воспроизведение одновременно. Небольшая разница часто приемлема, когда зоны физически разделены, но она может создавать слышимое эхо там, где зоны покрытия перекрываются. В общих акустических пространствах может потребоваться выравнивание задержки или другое группирование зон.

Дополнительная интеграция управления и событий

Некоторым проектам требуется больше, чем просто прямой голосовой канал. Сухой контактный вход может позволить кнопке, панели сигнализации или сигналу станка запрашивать предопределённое действие. Выходной контакт может управлять предупредительным маяком, включать вход усилителя или подавать сигнал на другой контроллер. Эти функции следует рассматривать как явную логику управления, а не как предположения, основанные на наличии терминала ввода/вывода.

Для каждого события документируйте источник триггера, целевые зоны, аудиосодержание, приоритет, условие сброса и ожидаемое поведение после перерыва в сети или электропитании. Если используются записанные сообщения, определите, где хранится аудиофайл и какое устройство отвечает за воспроизведение. Чёткое распределение ответственности предотвращает распространённую проблему при наладке, когда голосовая платформа, шлюз и контроллер PA настроены правильно по отдельности, но полная автоматизированная последовательность не работает.

Контрольный список установки и ввода в эксплуатацию

Хорошие результаты зависят больше от обследования объекта и процесса ввода в эксплуатацию, чем от количества устройств. Следующая последовательность позволяет достаточно разделить проверки сети, аудио и эксплуатационные проверки для быстрого выявления неисправностей.

1. Обследовать установленное оборудование PA. Запишите типы входов усилителя, управление зонами, нагрузку громкоговорителей, местные микрофоны, входы приоритета и любые интерфейсы пожарной сигнализации или эвакуации.

2. Определите, кто может оповещать какую зону. Создайте чёткие имена внутренних номеров, группы оповещения и разрешения для диспетчеров, телефонов и мобильных пользователей.

3. Подготовьте сеть. Назначьте адресацию, политику голосовой VLAN, правила качества обслуживания и пути межсетевого экрана, соответствующие платформе. Удалённые объекты должны тестироваться через реальную WAN, а не только на стенде.

4. Зарегистрируйте и проверьте конечную точку. Подтвердите, что шлюз остаётся онлайн, принимает вызовы от авторизованных устройств и правильно освобождает каждую сессию.

5. Подключите аудиотракт. Используйте правильный кабель (клемма-клемма, клемма-RCA или симметричный аудиокабель) для входа усилителя. Не подключайте линейный выход к цепи уровня громкоговорителя.

6. Устанавливайте усиление поэтапно. Начните с консервативных уровней выхода и усилителя, затем повышайте их, проверяя разборчивость, ограничение, фоновый гул и акустическую обратную связь.

7. Протестируйте реальные эксплуатационные сценарии. Проверьте отдельные зоны, группы общего вызова, условия занятости, завершение вызова, запланированный контент, восстановление питания и поведение любого местного резервного микрофона.

Проверяйте разборчивость, а не только громкость

Громкое объявление не обязательно является разборчивым. При вводе в эксплуатацию следует использовать последовательное речевое тестовое сообщение и оценивать каждую репрезентативную зону при наличии нормального фонового шума. Слушайте срезанные согласные, избыточные басы, гул, обратную связь и большие различия между зонами. Если вход усилителя перегружен, снижение громкости громкоговорителя не устранит искажения, уже созданные ранее в цепочке сигнала.

Усиление аудио должно регулироваться от источника к получателю: уровень микрофона оператора, уровень медиа платформы, линейный выход шлюза и вход усилителя или мастер-уровень. Меняйте по одному этапу за раз и записывайте принятые настройки. Это обеспечивает воспроизводимую базовую линию на случай замены оборудования или если последующее техническое обслуживание сообщит, что объявления стали тише или искажены.

Включите проверки сети и безопасности

Поскольку оповещение становится сетевой услугой, безопасность конечных точек является частью аудиопроекта. Замените учётные данные по умолчанию, ограничьте доступ к управлению, поддерживайте согласованную синхронизацию времени и создайте резервную копию окончательной конфигурации. Разместите голосовые устройства в соответствующем сетевом сегменте и разрешайте только те пути сигнализации, медиа и управления, которые требуются системе. Конечная точка оповещения не должна быть напрямую открыта в публичный интернет только для упрощения удалённого доступа.

Настройки качества обслуживания должны проверяться сквозным образом, особенно через общие каналы WAN. Потеря пакетов, дрожание или нестабильная маршрутизация могут превратить успешный вызов в неразборчивое объявление. Приёмочные испытания должны включать вызовы при реалистичной сетевой нагрузке, а не только когда объект спокоен. Для удалённых объектов проверьте восстановление после потери связи и подтвердите, остаётся ли местное оповещение доступным, когда центральная платформа недоступна.

Где этот подход подходит лучше всего

Интеграция на основе шлюза хорошо работает на заводах, складах, в школах, больницах, офисных кампусах, транспортных объектах, розничных точках и коммунальных объектах, где аналоговая сеть PA уже покрывает требуемые зоны. Он также полезен в проектах с несколькими объектами: центральная диспетчерская служба может связаться с удалёнными усилителями через IP-сеть с учётом требований безопасности, полосы пропускания и устойчивости объекта.

• Производство и логистика: Подключите производственные цеха, погрузочные зоны и склады к центральному диспетчерскому пульту, сохраняя мощные рупорные громкоговорители, предназначенные для шумных сред.

• Школы и деловые кампусы: Разрешите авторизованным офисам вызывать отдельные здания или общие зоны, при этом запланированный контент и рутинные объявления управляются централизованно.

• Больницы и медицинские учреждения: Интегрируйте зоны общего оповещения, не нарушая существующие цепи громкоговорителей палат, с учётом требований конфиденциальности, приоритетов и местных эксплуатационных требований.

• Транспортные и общественные объекты: Расширьте объявления из диспетчерской на существующие усилители в залах ожидания, на платформах или в зонах парковки и добавляйте IP-оконечные устройства при последующем расширении.

• Коммунальные услуги и удалённые объекты: Обеспечьте централизованный доступ к подстанциям, водным объектам или необслуживаемым местам, сохраняя местный микрофон или другой резервный путь.

Подход менее подходит, когда существующая проводка усилителя или громкоговорителей ненадёжна, когда обязателен точный мониторинг каждого громкоговорителя или когда требуемая система экстренного голосового оповещения должна соответствовать стандартам, для которых установленное оборудование PA никогда не было предназначено. В этих случаях шлюз всё ещё может быть частью решения, но он не может компенсировать неподходящее полевое оборудование или заменить соответствующее требованиям безопасности проектирование.

Поэтому поэтапная модернизация должна включать границу замены. Исправные зоны можно интегрировать в первую очередь, в то время как повреждённые или несоответствующие требованиям секции планируются к обновлению. Новые IP-громкоговорители могут быть внедрены там, где индивидуальный мониторинг конечных точек, гибкое зонирование или более лёгкое расширение дают явное эксплуатационное преимущество. Это позволяет избежать рассмотрения «аналогового» и «IP» как решения «всё или ничего» и даёт проекту управляемый путь миграции.

Для большинства проектов модернизации лучшим первым шагом является не выбор устройства, а картирование текущего пути сигнала, структуры зон и рабочего процесса оператора. Как только эти три элемента будут ясны, шлюз можно разместить на правильной границе между сетевой связью и аналоговым усилением, с планом испытаний, отражающим то, как объект будет реально использовать систему.
