Морские нефтяные платформы, платформы по переработке природного газа и другие морские энергетические объекты работают далеко от берега, а коммуникационное оборудование постоянно подвергается воздействию солевого тумана, влажности, сильных ветров, дождя и постоянного шума машин. В некоторых производственных зонах также могут содержаться горючие газы или другие опасные среды. При возникновении отказов оборудования, утечек газа, пожаров, травм персонала или суровых погодных условий полевому персоналу нужен надёжный способ связаться с диспетчерской, а операторы должны иметь возможность передавать инструкции и экстренную информацию на производственные палубы, участки оборудования, вертолётные площадки и зоны эвакуации.

По этой причине проектирование аварийной телефонной системы на морской платформе не должно сосредотачиваться только на степени защиты отдельных терминалов. Тип терминала, место установки, пригодность для опасных зон, оповещение в условиях высокого шума, интеграция с диспетчерской, координация с системой громкоговорящей связи, сетевая архитектура и аварийное питание — всё это должно планироваться с учётом реальных условий эксплуатации платформы.

Требования к связи в морских условиях

Коммуникационные терминалы, установленные на морских платформах, подвергаются воздействию факторов окружающей среды, которые значительно серьёзнее, чем те, с которыми сталкивается обычное оборудование для помещений. Соль, влага, ветер, дождь и вибрация могут постоянно воздействовать на корпус телефона, трубку, клавиатуру, громкоговоритель, крепёжные элементы, клеммы и вводы кабелей. Поэтому выбор терминала должен начинаться с фактической зоны установки и рабочей среды.

Солевой туман и долговременная коррозия

Воздух, насыщенный солью, оседающий на поверхностях оборудования, может ускорять коррозию металлических компонентов, разъёмов и открытых точек проводки. Поэтому телефоны, устанавливаемые на открытых палубах, проходах, входах в зоны оборудования и других наружных местах, должны выбираться с учётом коррозионной стойкости корпуса, герметизирующей конструкции, защиты кабельных вводов и длительной работы на открытом воздухе.

Практика монтажа не менее важна. Кабельные вводы и точки подключения не должны располагаться там, где может скапливаться вода или где они постоянно подвергаются воздействию прямого дождя или морских брызг. Монтажные кронштейны, болты и другие открытые металлические детали также требуют соответствующей антикоррозионной защиты для морских условий.

Влияние сильного ветра на голосовую связь

Вертолётные палубы, внешние палубы и возвышенные рабочие зоны могут подвергаться постоянному шуму ветра. По сравнению с полностью громкоговорящей связью, стационарный промышленный телефон с трубкой помогает уменьшить расстояние между ртом пользователя и микрофоном, улучшая разборчивость речи и качество прослушивания в ветреных условиях.

Размещение телефона также должно учитывать удобство использования оператором. Персонал в защитных касках и промышленных перчатках должен по-прежнему иметь возможность легко поднимать трубку, набирать номер и класть трубку. Мест, где сильный поток воздуха направлен прямо на микрофон, по возможности следует избегать.

Степень защиты от проникновения и взрывозащита

Различные зоны морской платформы предъявляют разные требования к окружающей среде и безопасности. Наружные неопасные зоны подвержены в основном воздействию солевого тумана, дождя, влажности и механических нагрузок, что делает промышленные водонепроницаемые телефоны подходящими для многих из этих мест. Зоны переработки нефти и газа, отдельные насосные и другие классифицированные опасные зоны требуют коммуникационных терминалов, спроектированных в соответствии с требованиями для опасных зон.

Степени защиты от проникновения описывают, насколько эффективно корпус сопротивляется проникновению воды и твёрдых частиц, в то время как взрывозащита обеспечивает безопасную работу оборудования в потенциально взрывоопасных атмосферах. Эти требования решают разные задачи и должны рассматриваться независимо друг от друга при проектировании системы и выборе оборудования.

Связанный продукт: Промышленный водонепроницаемый телефон Becke

Планирование точек связи по зонам

Морские платформы имеют компактную структуру, но условия эксплуатации, активность персонала и требования к связи значительно различаются между зонами. Поэтому диспетчерская, производственная палуба, помещения оборудования, вертолётная площадка и зоны эвакуации не должны использовать одинаковую конфигурацию терминалов. Точки связи лучше планировать в соответствии с рабочей функцией и экологическим риском.

Планирование точек связи также должно учитывать перемещение персонала и маршруты экстренной эвакуации. После возникновения аномалии в оборудовании операторы должны иметь возможность добраться до точки связи, не пересекая зону с более высоким риском. Удалённые зоны оборудования, сборные пункты и точки эвакуации также должны сохранять чётко обозначенный доступ к стационарной связи.

По сравнению с простой установкой телефонов на равных расстояниях, их размещение вокруг критически важных рабочих мест, входов в зоны оборудования, мест сбора персонала и маршрутов эвакуации лучше отражает реальные эксплуатационные потребности морских объектов.

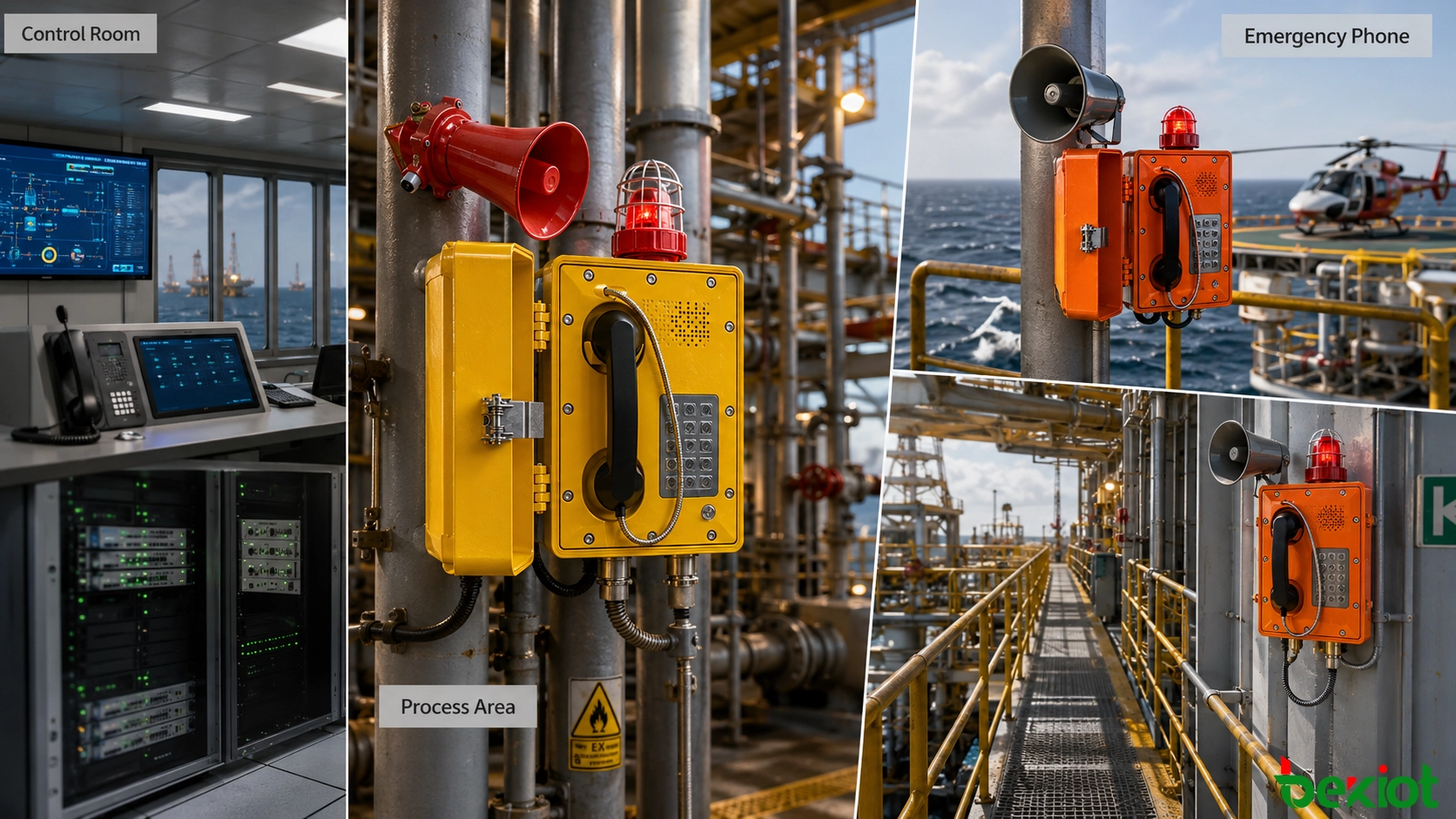

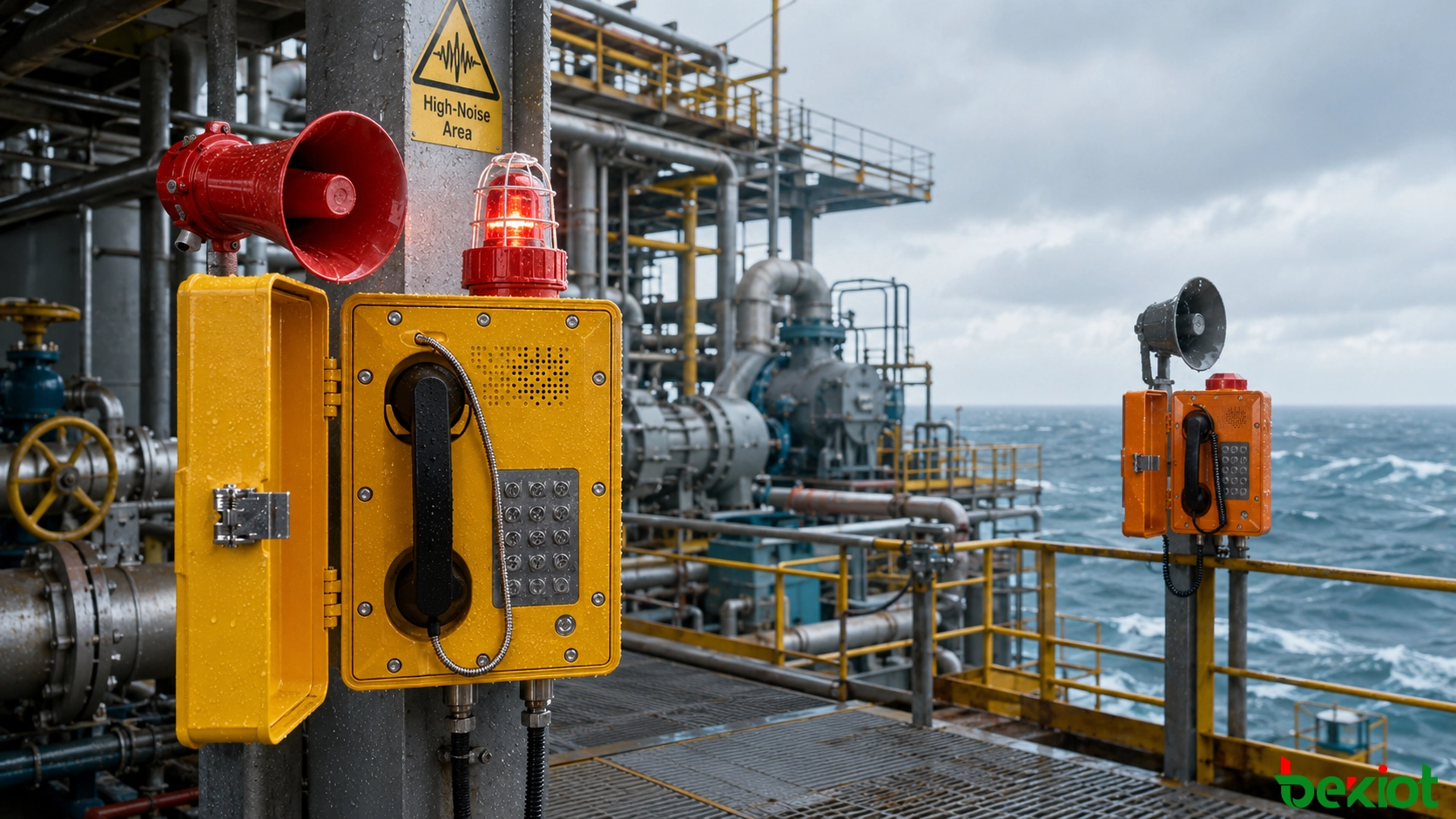

Повышение заметности вызовов в шумных зонах

Зоны компрессоров, генераторные, насосные станции и места с крупным вращающимся оборудованием могут подвергаться постоянно высокому фоновому шуму. Стандартный телефон по-прежнему может совершать и принимать вызовы, но его звонок может маскироваться шумом машин, не позволяя персоналу заметить входящий вызов из диспетчерской.

В этих зонах стационарные телефоны могут дополняться рупорными громкоговорителями и звуковыми и световыми сигнальными устройствами в зависимости от реальной акустической обстановки. Когда диспетчерская инициирует вызов или экстренное уведомление, дополнительное звуковое покрытие и визуальная индикация могут привлечь внимание находящегося рядом персонала, который затем сможет использовать ближайший стационарный телефон для двустороннего подтверждения.

Стационарные телефоны, рупорные громкоговорители и световые сигнализации выполняют разные функции. Телефон обеспечивает связь точка-точка и обратную связь с места, рупор расширяет зону слышимости, а световая сигнализация дополняет звуковое оповещение, когда фоновый шум слишком высок.

Производственные зоны, содержащие несколько единиц оборудования, также могут быть разделены на коммуникационные группы, например, зоны компрессоров, насосов или погрузки. Во время аномального события диспетчерская может связаться с нужной зоной напрямую, вместо того чтобы набирать отдельные позиции одну за другой.

Диспетчерский доступ и проектирование сети

Как только полевые телефоны подключены к единой диспетчерской платформе, диспетчерская может организовывать коммуникационные ресурсы по зонам платформы, производственным подразделениям и должностным функциям, вместо того чтобы полагаться на независимые внутренние номера. Производственные палубы, насосные, компрессорные зоны, машинные отделения, вертолётные палубы и жилые помещения могут быть представлены в чётком коммуникационном справочнике.

Централизованное управление полевыми терминалами

В рамках назначенных пользовательских разрешений операторы диспетчерской могут выполнять индивидуальные вызовы, переводы, перехват вызовов, конференции и групповые вызовы. Во время инцидента соответствующие должности, обслуживающий персонал и координаторы по чрезвычайным ситуациям могут быть помещены во временную коммуникационную группу, что сокращает задержки, вызванные последовательной связью между отделами.

Система также может сохранять время вызова, номера вызывающего и вызываемого абонента, продолжительность вызова и файлы записи для проверки дежурства, расследования неисправностей и анализа инцидентов. Записи должны оставаться связанными с соответствующим внутренним номером, должностью и временем события, чтобы их можно было эффективно извлекать впоследствии.

IP-развёртывание для новых платформ

Для вновь построенных платформ с промышленным Ethernet и волоконно-оптической магистралью телефоны SIP, серверы диспетчерской и связанные голосовые услуги могут планироваться как часть IP-сети связи. Полевые терминалы подключаются через сеть платформы, в то время как нумерация, разрешения пользователей и состояние терминалов централизованно поддерживаются в диспетчерской.

Архитектура на основе SIP также упрощает взаимодействие с системами IP АТС, платформами записи и другими стандартными IP-голосовыми ресурсами, что делает её подходящей для платформ, где коммуникационные узлы могут продолжать расширяться.

Сохранение существующих аналоговых ресурсов

Некоторые действующие платформы по-прежнему полагаются на аналоговые телефоны и существующую медную проводку. Если эти линии остаются стабильными, а полная перекладка проводов увеличила бы сложность строительства, время простоя или стоимость проекта, можно использовать голосовые шлюзы для подключения аналоговых терминалов к более новой IP-диспетчерской платформе.

Существующие аналоговые телефоны продолжают использовать свои исходные линии доступа, в то время как голосовой шлюз выполняет преобразование интерфейса между аналоговой стороной и сетью SIP. Затем сервер диспетчерской централизованно обрабатывает нумерацию, коммутацию, диспетчерские функции и запись.

Такой подход сохраняет коммуникационные активы, которые всё ещё имеют эксплуатационную ценность, постепенно внедряя централизованную диспетчеризацию и управление на основе IP, что делает его пригодным для поэтапной модернизации платформ, которые должны оставаться в эксплуатации.

Координация телефонов с громкоговорящей связью и сигнализацией

Чрезвычайные ситуации на море часто требуют как подтверждения точка-точка, так и оповещения на более широкой территории. Стационарные телефоны подходят для двусторонней связи между полевыми позициями и диспетчерской, в то время как системы PAGA или громкоговорящей связи распространяют информацию на больших площадях. Звуковые и световые сигнализации помогают привлечь внимание персонала, работающего в условиях высокого шума.

Например, если полевой персонал обнаружит утечку газа, он может использовать ближайший стационарный телефон, чтобы сообщить в диспетчерскую точную зону, местоположение оборудования и начальные условия. После проверки информации диспетчерская может активировать соответствующее объявление по зоне или сигнал тревоги в соответствии с процедурой чрезвычайной ситуации, одновременно уведомляя ремонтные, противопожарные, медицинские и другие соответствующие бригады.

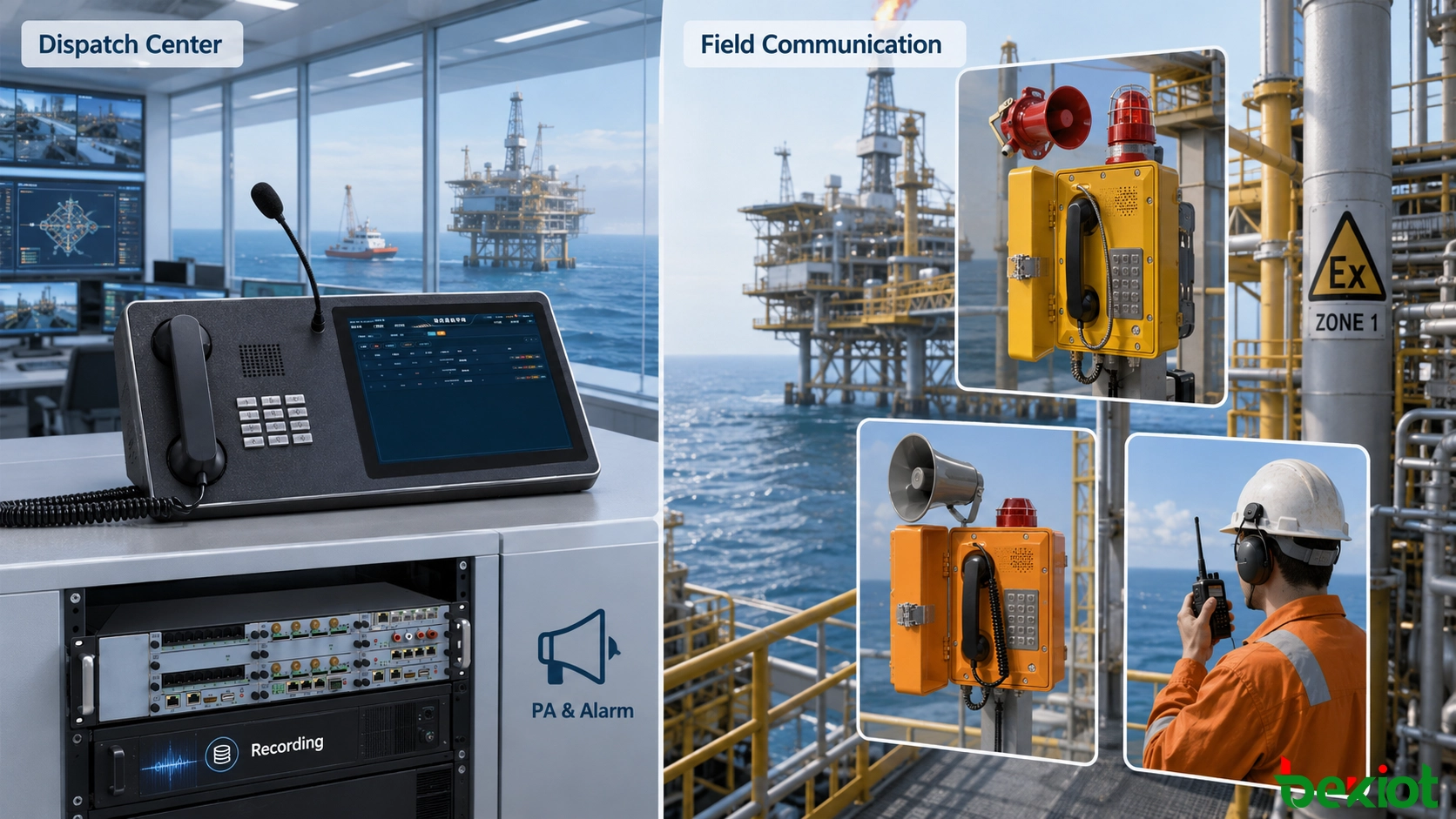

На системном уровне промышленные и взрывозащищённые телефоны могут подключаться к серверу диспетчерской через IP-сеть платформы или существующие линии. Рабочее место диспетчера в диспетчерской управляет голосовой связью, координируя её с системами громкоговорящей связи, сигнализации и записи. Каждая подсистема сохраняет свою собственную функцию, но процесс аварийной связи организован централизованно.

Такое разделение обязанностей снижает потребность в ручной передаче информации между отдельными системами. Телефоны поддерживают подтверждение ситуации, громкоговорящая связь обеспечивает более широкое оповещение, сигнальные устройства усиливают осведомлённость на месте, а система записи сохраняет историю связи.

Надёжность на всей цепи связи

Поскольку морские платформы находятся далеко от берега, техническое обслуживание и внешняя поддержка могут быть затруднены после отказов оборудования. Поэтому надёжность аварийной связи должна охватывать терминалы, сети, серверы, коммутационное оборудование и системы электропитания, а не оцениваться только по степени защиты корпуса телефона.

Уменьшение единичных точек отказа в сети

В зависимости от размера платформы и требований к надёжности, магистральная сеть связи может использовать кольца промышленного Ethernet, двойные каналы или другие резервируемые топологии. Отказ локального кабеля или сетевого устройства не должен приводить к потере связи всей производственной зоны с диспетчерской.

Следует также проанализировать фактические границы отказов серверов диспетчерской и основного коммутационного оборудования. Два сервера, которые по-прежнему зависят от одной цепи питания, коммутационного узла или восходящего канала, продолжают разделять значительную единую точку отказа.

Аварийное питание критически важного коммуникационного оборудования

Серверы диспетчерской, основные коммутаторы, голосовые шлюзы и критически важные коммуникационные терминалы должны быть включены в конструкцию ИБП или аварийного питания платформы. Во время локального отключения электроэнергии базовая связь между диспетчерской, критическими производственными зонами и зонами эвакуации должна оставаться доступной в течение требуемого периода.

Поддержание нескольких методов связи

Стационарные телефоны обеспечивают чётко определённые места, простоту эксплуатации и не зависят от наличия у персонала мобильных терминалов. Однако аварийная связь на море не должна полагаться на единственный метод. Стационарные телефоны, радиосвязь, PAGA, звуковые и световые сигнализации и другие доступные системы связи могут дополнять друг друга и снижать влияние отказа в любой одной сети или устройстве.

Монтаж на месте определяет удобство использования

Параметры и места, определённые на этапе проектирования, должны быть проверены повторно в реальных условиях эксплуатации. Морские платформы часто сочетают плотное оборудование, высокий уровень шума и ограниченное рабочее пространство. То, насколько быстро можно найти, добраться и использовать коммуникационное оборудование, напрямую влияет на его полезность в чрезвычайной ситуации.

• Телефоны должны устанавливаться там, где персонал может быстро и безопасно до них добраться.

• Звонок, усиленный звук и качество речи в шумных зонах должны проверяться при正常工作ющей технике.

• Наружные места, подверженные сильному ветру, должны быть проверены на фактическое влияние шума ветра на микрофон и трубку.

• Клавиатуры, трубки и другие органы управления должны оставаться пригодными для использования при работе персонала в промышленных перчатках.

• Кабельные вводы, разъёмы, монтажные кронштейны и крепёжные элементы должны иметь соответствующую герметизацию и антикоррозионную защиту.

• Коммуникационные терминалы, принадлежности и методы монтажа в опасных зонах должны соответствовать применимым требованиям к зоне.

• Точки связи вблизи сборных пунктов, зон спасательных шлюпок и основных маршрутов эвакуации должны соответствовать плану действий в чрезвычайных ситуациях на платформе.

Приёмочные испытания системы также должны отражать реалистичные условия эксплуатации. Шумные зоны не должны проверяться только при остановленной технике, наружные терминалы должны проверяться в реальных условиях связи, а критически важные места должны тестироваться на входящие вызовы, групповые вызовы, координацию с громкоговорящей связью и восстановление после сбоев связи.

Заключительные замечания

Надёжность аварийной телефонной системы на морской платформе зависит от двух основных факторов: способности полевых терминалов выдерживать длительное воздействие морской среды и наличия эффективных путей связи между полевым персоналом и диспетчерской в аномальных условиях. Водонепроницаемость, коррозионная стойкость и взрывозащита обеспечивают основу оборудования, в то время как размещение точек, адаптация к шуму, интеграция с диспетчерской, резервирование сети и аварийное питание определяют, как система в целом будет работать в реальном инциденте.

Поэтому планирование системы должно начинаться с зонирования платформы, размещения персонала, производственных процессов и процедур действий в чрезвычайных ситуациях, прежде чем будут определены типы терминалов и внутренние ресурсы. Цель состоит в том, чтобы гарантировать, что персонал сможет быстро найти коммуникационное оборудование, чётко слышать критически важную информацию и поддерживать стабильную связь с диспетчерской как при нормальной работе, так и при реагировании на чрезвычайные ситуации.

Часто задаваемые вопросы

Как следует определять интервал технического обслуживания для морских телефонов?

Интервал технического обслуживания должен отражать процедуры управления оборудованием платформы, место установки и фактические условия коррозии. Наружные позиции, подверженные сильному солевому туману, дождю или морским брызгам, требуют особого внимания к трубкам, клавиатурам, уплотнениям, клеммам, кабельным вводам и монтажным элементам.

Все ли наружные телефоны требуют дополнительного защитного кожуха?

Не обязательно. Необходимость в защитном кожухе зависит от собственной степени защиты телефона от внешней среды, ориентации монтажа, воздействия дождя или морских брызг и доступа для обслуживания. Плохой дренаж или конденсация внутри кожуха сами по себе могут создавать проблемы с оборудованием.

Подходят ли функции горячей линии для критически важных позиций?

Да. Диспетчерская, пожарный пост, медицинский пункт и другие критически важные места могут использовать функции горячей линии или быстрого набора в соответствии с процедурами действий в чрезвычайных ситуациях на платформе. Это сокращает время, необходимое для поиска и набора номера в чрезвычайной ситуации. Настроенные направления вызова должны соответствовать фактическим должностным обязанностям и планам действий в чрезвычайных ситуациях.

Как следует управлять новыми телефонными номерами при расширении платформы?

Перед добавлением новых зон или терминалов должны быть единообразно определены план нумерации, названия зон, названия должностей и диспетчерские группы. Затем новые терминалы могут быть добавлены в существующую организационную структуру. Стандартизированная система нумерации упрощает повседневную диспетчеризацию, техническое обслуживание, поиск записей и анализ инцидентов.
