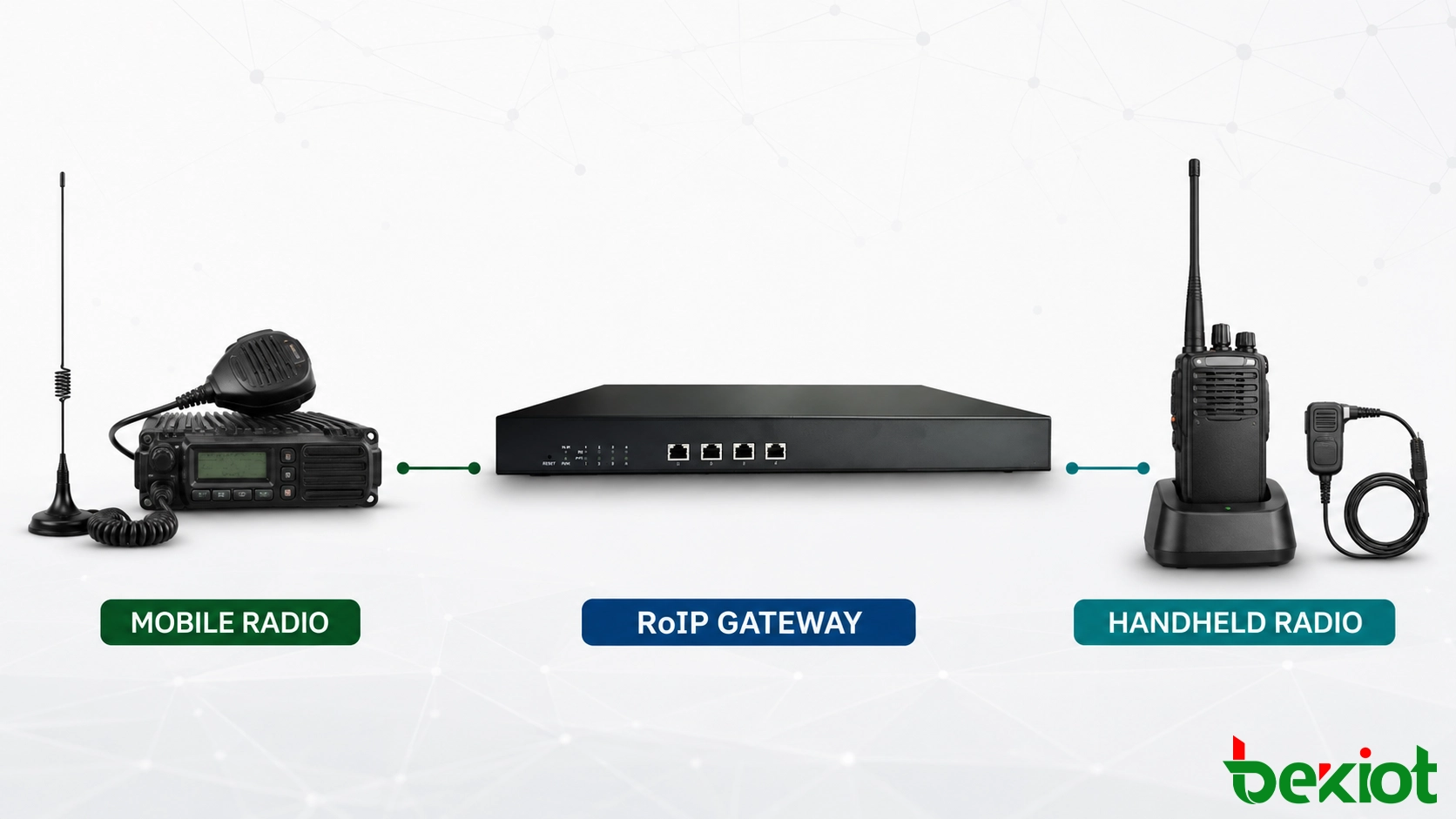

Шлюз RoIP может работать как с автомобильной, так и с портативной радиостанцией, однако эти варианты подходят не для всех проектов одинаково. Автомобильная или базовая радиостанция обычно является более надежным выбором для постоянного объекта, поскольку оснащается выделенным интерфейсом аксессуаров, внешним питанием и антенной системой, рассчитанной на более широкую зону покрытия. Портативная радиостанция также может быть эффективна во временных системах, компактных решениях и проектах, где необходимо использовать уже имеющийся терминал.
При выборе необходимо учитывать интерфейс радиостанции, требуемую зону покрытия, рабочий цикл, источник питания, условия установки и план технического обслуживания. Если выбрать радиостанцию только потому, что ее можно подключить, это может привести к нестабильному управлению PTT, неправильным уровням звука или зависимости системы от зарядного устройства и разъема гарнитуры, не рассчитанных на непрерывную эксплуатацию.
Начните с назначения системы, а не с размера радиостанции
Шлюз Radio over IP передает аудиосигналы радиосвязи и сигналы управления по IP-сети. Он может продлить радиоканал до удаленного диспетчерского центра, связать выбранный радиотрафик с совместимой телефонной системой или организовать голосовой мост между разнесенными радиосетями. Во многих проектах шлюз не подключается непосредственно к контроллеру радиооборудования. Вместо этого в качестве точки радиодоступа используется внешняя радиостанция.
Таким внешним терминалом может быть автомобильная радиостанция, стационарная базовая радиостанция или портативное устройство. Все три варианта способны принимать передачу с места работы и подавать звук на шлюз. Они также могут передавать аудио со стороны IP, когда шлюз активирует Push-to-Talk. Главное различие заключается в том, насколько надежно каждая радиостанция предоставляет эти функции и может ли она непрерывно работать в предусмотренном месте установки.

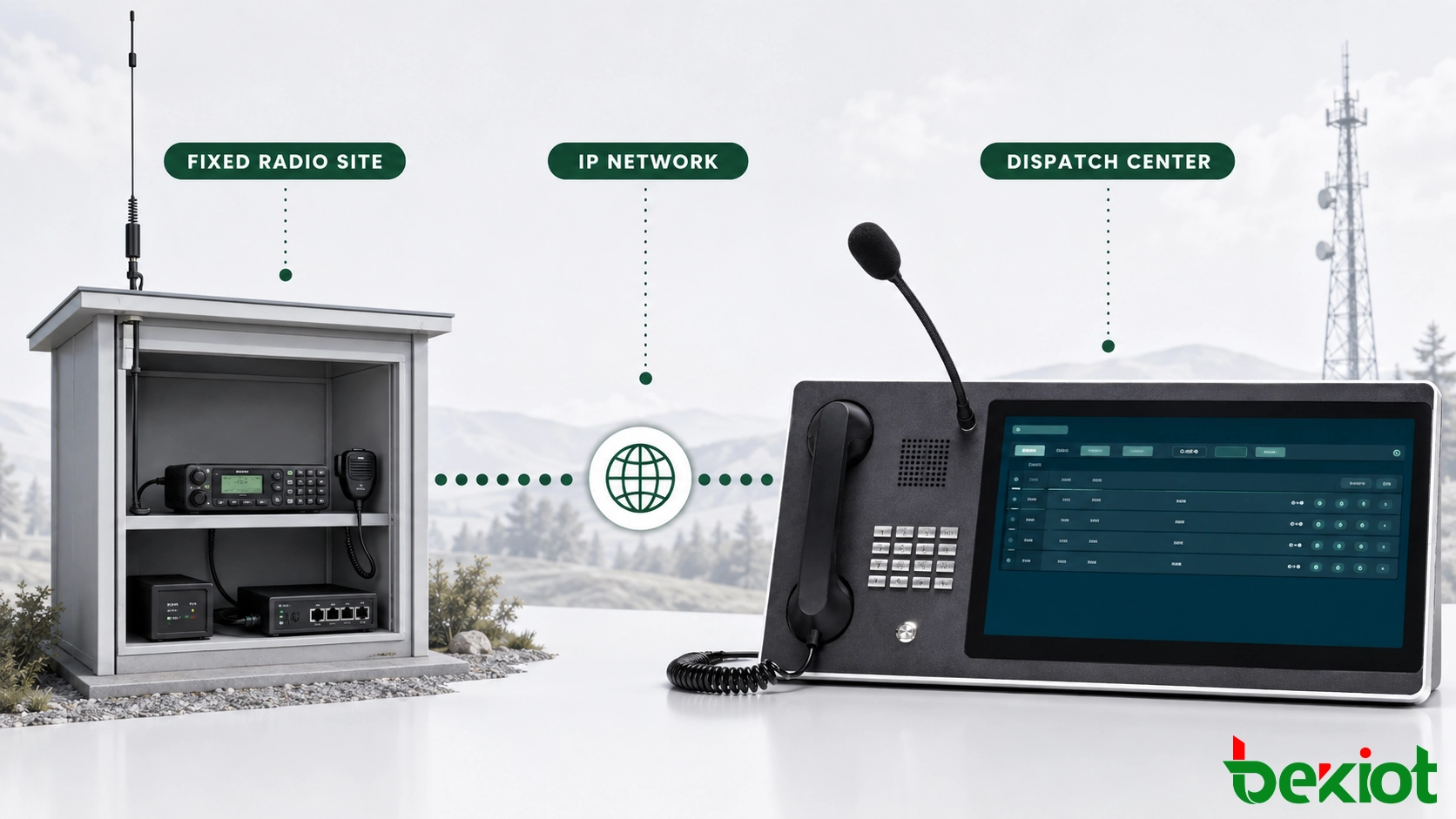

В стационарной командной комнате, на удаленном ретрансляторном объекте, промышленном предприятии или в центре управления транспортом радиостанция может оставаться включенной и подключенной в течение нескольких месяцев. Поэтому при проектировании следует отдавать предпочтение надежной проводке, внешним антеннам, предсказуемым уровням аудио и источнику питания с возможностью резервирования. Для временного командного пункта, демонстрационной системы или мобильного комплекта приоритеты иные: портативность и быстрота развертывания могут быть важнее максимальных характеристик RF.
Почему на постоянных объектах чаще выбирают автомобильную или базовую радиостанцию
Автомобильная радиостанция предназначена для установки в транспортном средстве или на стационарном рабочем месте. Многие модели оснащаются разъемом аксессуаров, на который выводятся аудио передачи, аудио приема, PTT, общий провод и сигнал состояния приема, например COR, COS или индикация шумоподавителя. Если производитель документирует назначение этих контактов, интерфейсный кабель можно изготовить без доработки радиостанции и без использования разъемов микрофона и динамика на передней панели.
Такое выделенное подключение является главным техническим преимуществом. Уровни аудио и логику управления проще определить, кабель можно надежно закрепить, а радиостанция остается доступной для дистанционной работы без ручного вмешательства. При этом для проекта по-прежнему требуется схема подключения конкретной модели, поскольку разъемы аксессуаров и уровни сигналов не унифицированы.
Автомобильные радиостанции также поддерживают внешние антенны, соответствующие плану покрытия. Антенну можно установить на необходимой высоте и подключить с помощью выбранного коаксиального кабеля, заземления и защиты от перенапряжений. По сравнению с антенной портативной радиостанции, работающей внутри здания или шкафа, такая конфигурация обычно обеспечивает более предсказуемые параметры приема и передачи.
Внешнее питание постоянного тока упрощает непрерывную работу. Радиостанцию и шлюз можно подключить к управляемой системе питания с резервными аккумуляторами или источником бесперебойного питания при условии правильного расчета электрической изоляции и нагрузки. Автомобильная радиостанция также чаще выдерживает более интенсивный рабочий цикл, чем портативное устройство в зарядной подставке. Тепловой режим остается важным, особенно при частых или продолжительных передачах.
Рабочий цикл следует рассматривать как требование к установке, а не как предположение. Радиостанция, нормально работающая во время коротких тестовых вызовов, может перегреваться, если диспетчерский центр регулярно передает объявления или ведет длительные переговоры. На полке или в шкафу необходимо обеспечить циркуляцию воздуха вокруг радиатора радиостанции, а на необслуживаемых объектах следует предусмотреть сигнализацию температуры. Возможно, мощность передачи придется установить в соответствии с ограничениями производителя для непрерывной работы, а не на максимальное доступное значение.
К недостаткам относятся необходимость выделить место для установки, выполнить антенные работы и спроектировать питание, а также более высокая стоимость оборудования. Стационарную радиостанцию не следует выбирать только по номинальной мощности передатчика. Лицензирование частот, покрытие объекта, усиление антенны, потери в фидере и уровень помех определяют, какие характеристики RF действительно будут полезны.
Когда портативная радиостанция становится практичным выбором
Портативную радиостанцию можно подключить к шлюзу RoIP через разъем гарнитуры, выносного микрофона-динамика или аксессуаров. Такой вариант часто применяется в переносных комплектах, временных командных пунктах, пилотных проектах и на объектах, где невозможно установить стационарную радиостанцию и внешнюю антенну. Он также позволяет снизить начальные расходы, если совместимая радиостанция уже имеется.
Основная сложность заключается в большом разнообразии интерфейсов аксессуаров портативных радиостанций. В одних моделях используется двухконтактный аудиоразъем, в других — многоконтактный боковой разъем или фирменные аксессуары. Подключение штекера может изменять внутренний тракт аудио. PTT может активироваться отдельным контактом, определенным сопротивлением или другим способом обнаружения. Аудиосигналы приема и передачи могут иметь разные опорные точки или уровни. Кабель, работающий с одной серией радиостанций, может неправильно работать с другой, даже если разъемы выглядят одинаково.
Несоответствие уровней аудио является частой причиной низкого качества. Слишком высокий выходной уровень шлюза может перегрузить микрофонный вход радиостанции и вызвать искажение речи. Слишком низкий уровень приводит к слабой модуляции. Если выход с фиксированным уровнем отсутствует, принимаемый звук может зависеть от настройки громкости портативной радиостанции. После установки правильного уровня органы управления радиостанции следует защитить от случайных изменений.
Питание требует такого же внимания. Постоянное подключение портативной радиостанции к бытовому зарядному устройству может вызвать фон, электрические помехи или ускоренный износ аккумулятора. Некоторые радиостанции не способны передавать с максимальным рабочим циклом во время зарядки, а разряженный или неисправный аккумулятор может полностью прервать радиоканал. В системе непрерывной работы следует использовать одобренный производителем адаптер питания вместо аккумулятора, стабилизированный источник или подходящую док-станцию, если такие решения доступны.
Зону покрытия RF необходимо проверять при окончательном размещении портативной радиостанции. Устройство, установленное внутри металлической стойки или аппаратной, может работать значительно хуже, чем та же радиостанция на открытом воздухе. При подключении внешней антенны необходимо проверить разъем радиостанции, механическую нагрузку на кабель и допустимую конфигурацию RF.
Портативную радиостанцию также необходимо надежно закрепить. Незакрепленное устройство может изменить положение регулятора громкости, нажать боковые кнопки, отсоединить разъем аксессуаров или приблизить антенну к металлическим конструкциям. Держатель должен поддерживать радиостанцию, не нагружая разъем аксессуаров, а блокировку клавиатуры или меню следует настроить так, чтобы обычное обслуживание не изменяло выбранный канал или уровень мощности.
Назначение сигналов интерфейса определяет надежность соединения
Независимо от типа радиостанции, для надежного подключения недостаточно двух аудиопроводов. Проектная команда должна определить каждый сигнал, используемый в рабочем процессе.
-
Аудио приема: передает речь, принятую радиостанцией с места работы, на шлюз. Уточните, имеет ли выход фиксированный уровень или зависит от регулятора громкости радиостанции.
-
Аудио передачи: передает диспетчерский звук от шлюза в микрофонный тракт радиостанции. Установите уровень так, чтобы избежать слабой или чрезмерной модуляции.
-
Управление PTT: включает передатчик радиостанции. Перед подключением шлюза проверьте электрический тип, полярность, изоляцию и временные параметры.
-
Индикация COR, COS или шумоподавителя: сообщает шлюзу, что радиостанция принимает полезный сигнал. Это позволяет не передавать фоновый шум по IP-сети непрерывно.
-
Сигнальная земля или обратный провод аудио: обеспечивает необходимый электрический опорный потенциал. Симметричный и несимметричный аудиосигналы нельзя считать одинаковыми.
-
Управление каналом: может потребоваться, если диспетчерская система должна выбирать несколько запрограммированных каналов. Эта функция должна явно поддерживаться радиостанцией и шлюзом.
Для специального кабеля необходимо документировать оба конца, включая ориентацию разъемов, номера контактов, направление сигналов и электрическую логику. Определение соединений по цветам проводов или копирование непроверенной схемы из интернета может повредить радиостанцию или шлюз. Если для проверки приходится вскрывать кабель гарнитуры, результаты измерений следует по возможности сверять с документацией производителя.
Электрическую изоляцию необходимо проверять отдельно. Радиостанция, шлюз и источник питания могут иметь разные опорные потенциалы земли, особенно если оборудование установлено в автомобиле или соединено между несколькими шкафами с раздельным питанием. Контуры заземления способны вызвать фон, а неправильное управляющее напряжение — повредить вход PTT или вход состояния приема. Могут потребоваться разделительные трансформаторы, оптоизолированное управление и экранированный кабель, однако их следует применять в соответствии со спецификацией интерфейса, а не по общему правилу монтажа.
Конфигурация шлюза должна соответствовать логике PTT и приема радиостанции. Время упреждения PTT позволяет включить передатчик до начала речи. Задержка отпускания предотвращает обрезание последних аудиопакетов. Если логика COR или шумоподавителя инвертирована, система может оставлять канал открытым или не передавать входящее аудио.
Практичный выбор для разных условий проекта
Следующее сравнение служит отправной точкой. Окончательное решение по-прежнему зависит от выбранной модели радиостанции и условий эксплуатации.
| Критерий выбора | Автомобильная или базовая радиостанция | Портативная радиостанция |
|---|---|---|
| Оптимальное применение | Постоянный радиообъект, автомобиль, командная комната или непрерывная работа | Переносной комплект, временный объект, пилотный проект или установка с ограниченным пространством |
| Подключение к шлюзу | Часто используется документированный разъем аксессуаров | Часто используется разъем гарнитуры или фирменный боковой разъем |
| Питание | Внешнее питание постоянного тока проще резервировать и контролировать | Аккумулятор и способ зарядки требуют планирования непрерывной работы |
| Антенна | Поддерживает спроектированную внешнюю антенну и фидерную систему | Обычно зависит от компактной антенны, если не используется поддерживаемое внешнее подключение |
| Зона покрытия | Обычно более предсказуема при установке подходящей антенны | Сильно зависит от размещения, конструкции здания и корпуса |
| Сложность интерфейса | Ниже при наличии полной документации на разъем аксессуаров | Выше, если требуется определять способ активации PTT и контакты аудио |
| Обслуживание | Хорошо подходит для стационарной проводки и управляемого питания | Требует проверки аккумулятора, помех от зарядного устройства и надежности разъема |
Выбирайте автомобильную или базовую радиостанцию, если объект является постоянным, канал имеет важное эксплуатационное значение, предполагаются частые передачи или для требуемой зоны покрытия необходима внешняя антенна. Выбирайте портативную радиостанцию, если важнее мобильность, быстрота установки, доступное пространство или повторное использование существующего оборудования, а испытания на месте подтверждают достаточное качество аудио, питания и RF.
Закупочную цену следует сравнивать с общей стоимостью жизненного цикла. Портативная радиостанция может сократить первоначальный бюджет, но потребовать специального кабеля аксессуаров, одобренного адаптера питания вместо аккумулятора, монтажного держателя и более частых проверок. Автомобильная радиостанция может стоить дороже на первом этапе, однако документированный разъем, заменяемый внешний источник питания и стационарная антенная система способны снизить затраты на обслуживание при длительной эксплуатации. Наиболее экономичным является вариант, который обеспечивает требуемую доступность без постоянной регулировки на объекте.
Смешанная схема также оправдана. На постоянных удаленных объектах можно использовать автомобильные радиостанции, а временным группам выдавать комплекты шлюзов с портативными радиостанциями. Диспетчерская платформа может отображать оба типа как управляемые радиоресурсы, но для каждого интерфейса требуются собственная спецификация кабеля, аудиопрофиль и журнал обслуживания.

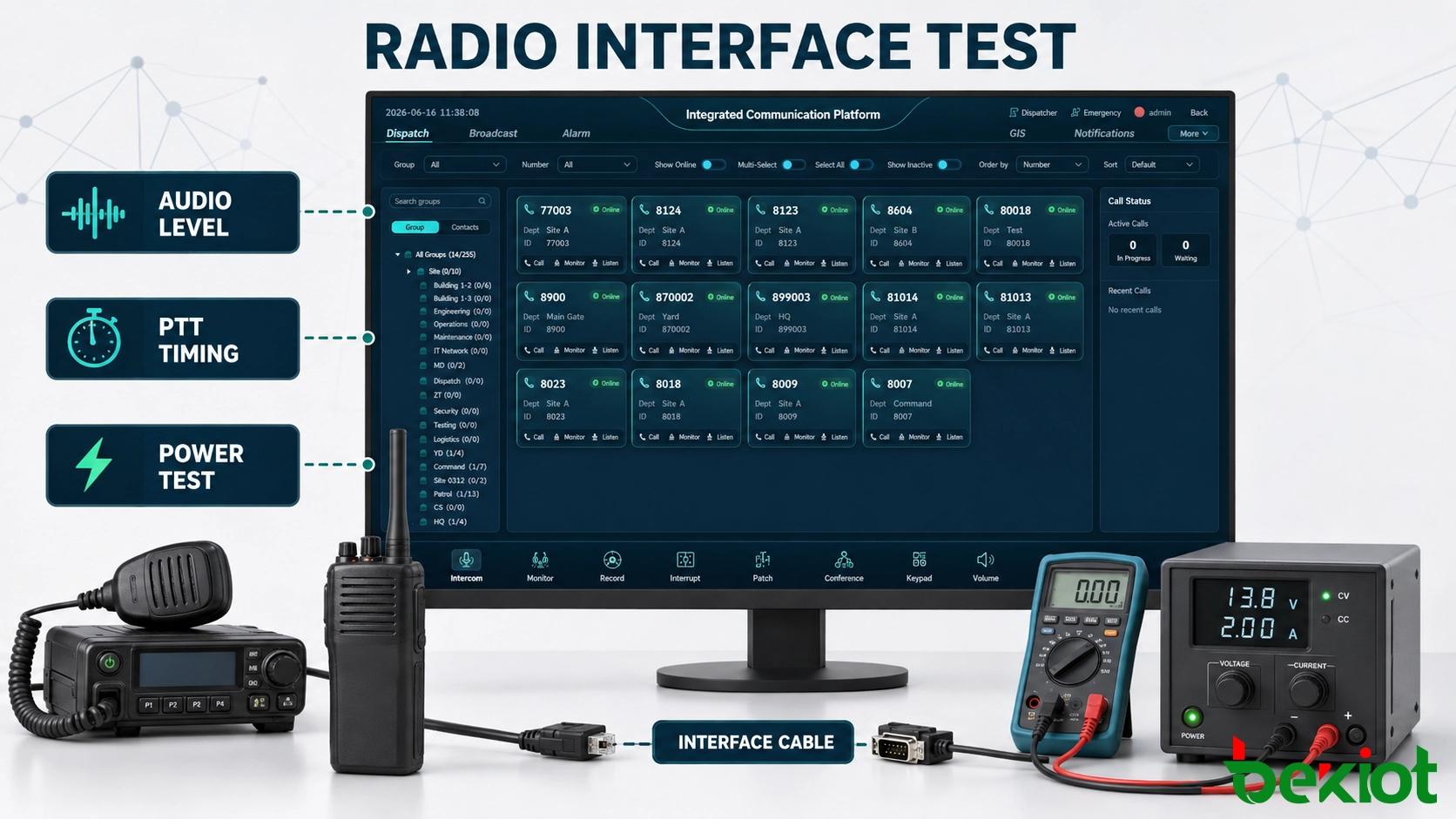

Порядок установки и приемочных испытаний
-
Подтвердите рабочий канал. Запишите технологию радиосвязи, диапазон частот, назначение канала или разговорной группы, зону покрытия и предполагаемый рабочий цикл передачи.
-
Проверьте интерфейс радиостанции. Получите распиновку производителя и определите аудио приема, аудио передачи, PTT, землю и сигналы состояния приема.
-
Выберите способ питания. Предусмотрите стабилизированное и резервное питание для автомобильной радиостанции либо одобренный адаптер или зарядное решение для портативной радиостанции.
-
Изготовьте и промаркируйте кабель. Используйте надежные разъемы, разгрузку натяжения и изоляцию, где это необходимо. Задокументируйте оба конца до подачи питания на оборудование.
-
Настройте уровни аудио. Отрегулируйте тракты приема и передачи с использованием обычной речи и, при наличии, сервисного монитора радиостанций. Проверьте разборчивость как при тихой, так и при громкой речи.
-
Настройте работу PTT. Проверьте время упреждения, задержку отпускания, логику COR/COS, обработку занятого канала и восстановление после сбоя сети.
-
Проверьте фактическую зону покрытия. Выполните сеансы радиосвязи из характерных точек объекта, установив антенну и радиостанцию в окончательное положение.
-
Проведите испытание непрерывной работы. В течение продолжительного периода контролируйте стабильность питания, температуру, процесс зарядки, надежность разъемов и качество аудио.
Приемочные испытания должны включать входящее и исходящее аудио, первые и последние слова каждой передачи, многократное включение PTT, длительные передачи и одновременную активность со стороны IP. Для систем с портативными радиостанциями повторите основные проверки при подключенном зарядном устройстве или адаптере питания вместо аккумулятора, поскольку помехи по питанию могут отсутствовать при работе только от аккумулятора.
Одновременно необходимо проверить сетевую часть. Создайте реалистичные изменения задержки, кратковременную потерю пакетов и временный разрыв IP-маршрута во время работы операторов с радиостанцией. Убедитесь, что шлюз безопасно отключает PTT, не повторяет устаревшее аудио после восстановления и возвращается в утвержденное состояние канала без ручного вмешательства. Если предусмотрен резервный канал передачи данных, измерьте прерывание так, как его слышат пользователи радиосвязи и диспетчеры, а не только по индикаторам состояния сети.
Итоговый комплект документации должен включать конфигурацию радиостанции, чертеж кабеля, настройки аудио шлюза, временные параметры PTT, схему питания, сведения об антенне и проверенную процедуру замены. Эти материалы намного полезнее общего заявления о совместимости шлюза со всеми радиостанциями.
Часто задаваемые вопросы
Добавляет ли подключение RoIP идентификатор радиостанции или данные GPS автоматически?
Нет. Базовое подключение аудио и PTT не создает идентификатор абонента, координаты или штатные данные транкинговой системы. Для этих функций необходимы совместимая сигнализация или отдельная интеграция с радиосистемой.
Могут ли несколько диспетчерских мест контролировать одну подключенную радиостанцию?
Это возможно, однако количество операторов, которые могут прослушивать канал или запрашивать PTT, определяется диспетчерским сервером, правами пользователей и схемой распределения аудио. Управление передачей должно оставаться однозначным.
Можно ли по-прежнему управлять подключенной радиостанцией на месте?
Это зависит от радиостанции и интерфейса аксессуаров. Одни способы подключения оставляют доступными передний микрофон, динамик и PTT, другие перенаправляют или отключают их. Локальное управление необходимо включить в план испытаний.
Можно ли подключать кабель между шлюзом и радиостанцией при включенном оборудовании?
Только если оба производителя прямо разрешают горячее подключение. В противном случае отключите питание оборудования перед подключением или снятием кабеля, чтобы снизить риск короткого замыкания, ложного включения PTT или повреждения интерфейса.
Что делать после обновления прошивки радиостанции или изменения программирования каналов?
Подключенный тракт следует проверить повторно. Обновления могут изменить работу аудио, настройки аксессуаров, назначение каналов или параметры управления, даже если физический кабель остался прежним.
