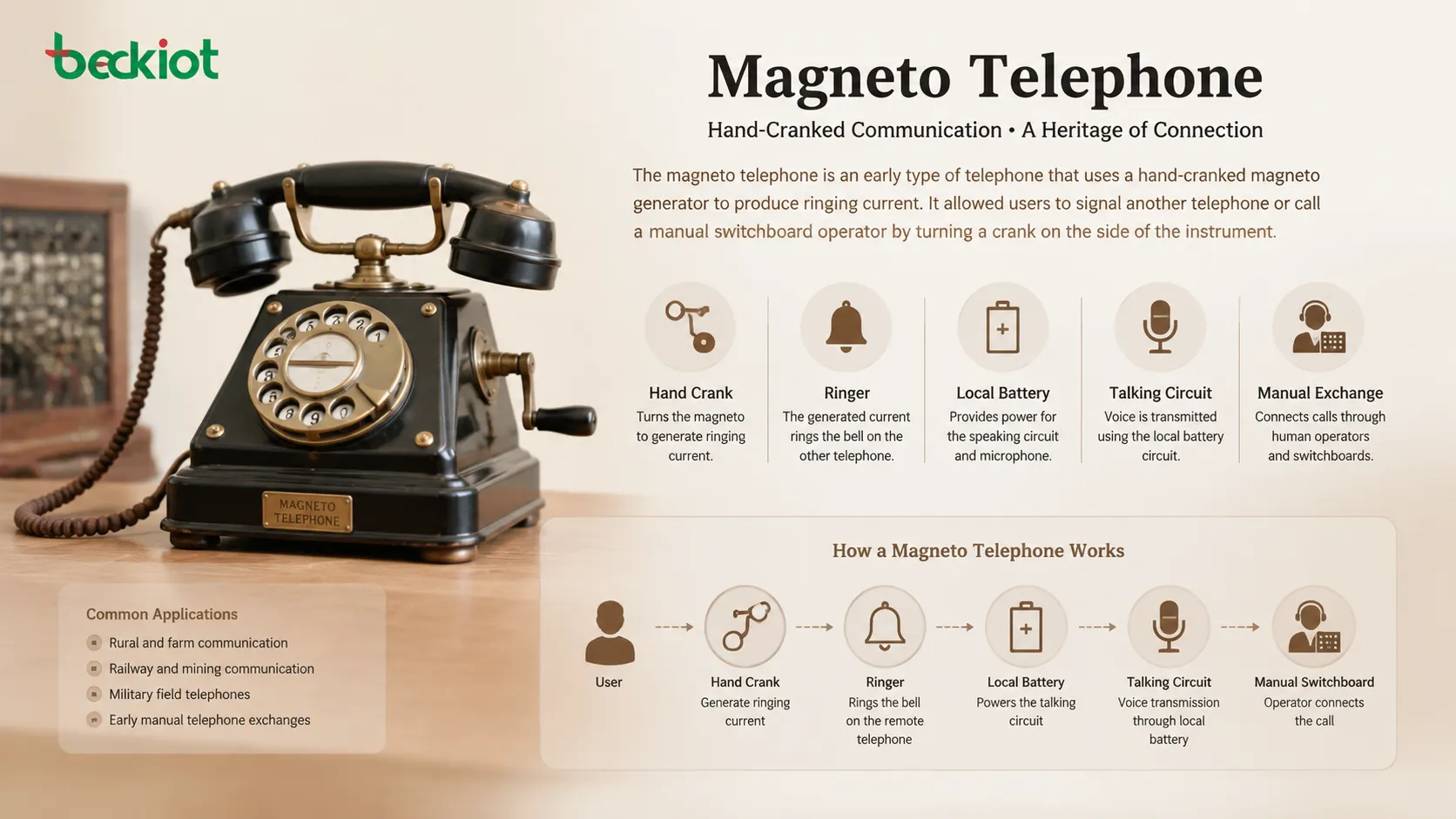

Магнето-телефон — это ранний тип телефона, в котором ручной магнето-генератор создаёт звонковый ток. До распространения автоматических станций, цифровой коммутации, VoIP и современных телефонных сетей пользователь мог вызвать другой аппарат или оператора ручной станции, вращая рукоятку на корпусе прибора.

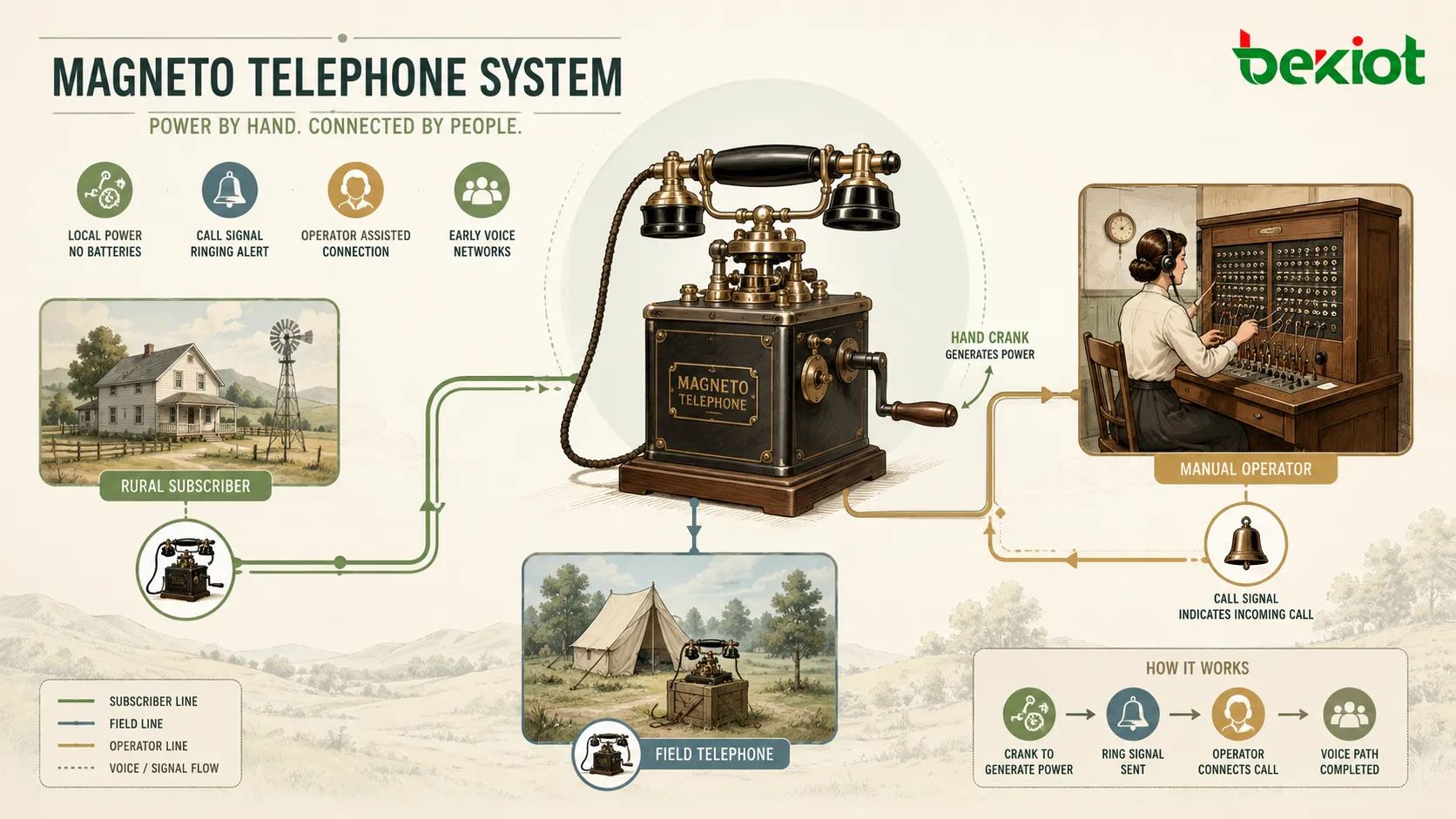

Такие телефоны были связаны с системами местной батареи, сельскими линиями, полевой связью, железнодорожной связью, шахтами, военными полевыми телефонами, усадьбами, фермами и ранними ручными станциями. Их конструкция отражает важный этап истории связи: сигнал вызова создавался пользователем на месте, а передача речи выполнялась отдельной разговорной цепью с питанием от местных батарей.

Идея вызова с ручной рукояткой

Самая узнаваемая часть такого телефона — рукоятка. Когда пользователь вращает её, небольшой генератор внутри аппарата вырабатывает переменный ток. Этот ток идёт по линии и звонит в удалённый звонок либо предупреждает оператора на ручной станции.

Это было полезно, потому что ранние телефонные сети не всегда имели централизованное питание для звонка. Во многих сельских или небольших частных системах сам телефон абонента должен был создавать электрический сигнал для привлечения внимания. Поэтому рукоятка была не украшением, а механизмом сигнализации.

В простой линии точка-точка вращение рукоятки могло звонить в звонок другого телефона, подключённого к той же паре проводов. В системе с коммутатором оно могло зажечь сигнал или сработать на панели оператора, показывая, что абонент хочет сделать вызов.

Принцип работы за рукояткой

Магнето-генератор

Магнето-генератор — это небольшой ручной электрический генератор. Обычно он содержит постоянные магниты, вращающийся якорь, шестерни и рукоятку. При вращении рукоятки передача быстро вращает якорь в магнитном поле.

Такое движение создаёт переменный ток, подходящий для электромеханических звонков. Чем быстрее и ровнее вращается рукоятка, тем сильнее и стабильнее становится звонковый сигнал.

Цепь звонка

Звонковая цепь отделена от обычного речевого тракта. Когда рукоятку вращают, выход магнето подключается к линии, чтобы звонковый ток дошёл до удалённого звонка или индикатора станции.

Во многих конструкциях есть переключатель, который отключает магнето от разговорной цепи, когда оно не используется. Это не позволяет цепи генератора мешать обычной голосовой связи.

Местная батарея для речи

Многие магнето-телефоны одновременно являются телефонами с местной батареей. Это означает, что речевой передатчик, часто угольный микрофон, питается от сухих или жидкостных элементов, установленных рядом с телефоном или внутри него.

Батарея обычно не создаёт звонковый ток. Она питает разговорную цепь, чтобы речь модулировала электрический ток и передавалась по линии к принимающему телефону.

Приёмник и передатчик

Передатчик преобразует колебания голоса в электрические изменения. Приёмник на другом конце преобразует эти изменения обратно в звук. В ранних телефонах передатчик и приёмник часто были отдельными частями: передатчик крепился к корпусу, а приёмник держали у уха.

По сравнению с современными телефонами качество звука было ограниченным, но сам принцип был революционным для своего времени. Он позволил передавать человеческую речь по проводам в реальном времени.

Основные компоненты аппарата

Типичная последовательность вызова

Сначала пользователь снимал трубку или подготавливал аппарат к вызову. Затем он вращал рукоятку для создания звонкового тока. Если телефон был соединён с другим абонентом по простой линии, звонил удалённый звонок; если он был подключён к ручной станции, сигнал получал оператор.

После ответа вызываемой стороны или оператора разговорная цепь становилась активной. Местная батарея питала передатчик, и оба пользователя говорили по линии. После завершения разговора трубку возвращали на крюк, размыкая или изменяя цепь в зависимости от конструкции.

В ручных станциях оператор играл центральную роль. Абонент вращал рукоятку, говорил с оператором, называл нужное направление и ждал, пока оператор соединит вызов шнурами на коммутаторе.

Магнето-телефон объединял механическое действие и электрическую связь: рукоятка создавала сигнал вызова, а разговорная цепь с батарейным питанием переносила голос.

Исторический фон

Ранние ручные сети

В ранние годы телефонии автоматического набора ещё не было. Вызовы обычно соединялись операторами на ручных коммутаторах. Абонентам нужен был способ подать сигнал оператору, и ручное магнето стало практичным решением.

Эта схема была особенно полезна при расширении телефонной связи в районы, где ещё не было централизованного питания и развитой станционной инфраструктуры. Сам телефон мог создавать звонковый сигнал и меньше зависел от сложного внешнего оборудования.

Сельские и длинные линии

Сельские телефонные линии часто тянулись на большие расстояния и обслуживали небольшие сообщества. Установка и обслуживание централизованных батарейных и звонковых систем могли быть дорогими или непрактичными. Поэтому телефоны с местной батареей и магнето были распространены на фермах, в усадьбах, деревнях и удалённых предприятиях.

Некоторые сельские линии были коллективными: несколько абонентов пользовались одной физической линией. Разные схемы звонка показывали, кого вызывают. Пользователи должны были слушать свой сигнал, поэтому использование телефона было одновременно техническим и социальным процессом.

Полевная и военная связь

Полевые телефоны на основе магнето применялись и во временных или тяжёлых условиях. Их можно было соединить парой проводов и использовать без современной станции. Это подходило для военных линий, железнодорожного обслуживания, горных работ, строек и временных командных пунктов.

Возможность создавать сигнал вызова на месте была ценна там, где коммерческая телефонная связь отсутствовала или была ненадёжной.

Переход к системам общей батареи

По мере развития телефонных сетей многие системы перешли от местной батареи к общей батарее. В системах общей батареи станция подавала питание на абонентскую линию, и пользователям уже не нужно было обслуживать местные батареи для обычной речи.

Это упростило обслуживание и улучшило стабильность сервиса. Со временем автоматические станции, дисковые телефоны, электронная коммутация и цифровые сети заменили старые ручные системы в большинстве общественных сетей.

Почему эта технология была важна

Магнето-конструкция сделала раннюю телефонию практичной за пределами крупных городов. Она дала абонентам способ подать сигнал без полностью питаемой центральной станции для каждой функции. Это помогло распространить голосовую связь в сельских, промышленных и временных условиях.

Она также ввела идеи, которые сохранились в последующих телекоммуникациях: сигнализация вызова, коммутация цепей, контроль линии, местное питание, соединение через оператора и запуск вызова пользователем. Хотя рукоятка исчезла из повседневного использования, необходимость сигнализировать, маршрутизировать и контролировать вызовы осталась основой телефонных сетей.

С исторической точки зрения аппарат показывает переход от чисто ручных способов связи к организованным электрическим голосовым сетям. Он был достаточно простым для полевого применения и достаточно мощным для голосового контакта на расстоянии в реальном времени.

Преимущества ранней связи

Независимая сигнализация

Телефон мог сам создавать звонковый сигнал. Это было полезно там, где не было центрального звонкового тока или где линия должна была работать автономно.

Независимая сигнализация позволяла создавать простые частные линии. Два места можно было соединить парой проводов и вызывать друг друга рукояткой.

Подходит для удалённых районов

Оборудование могло работать в сельских или изолированных местах с ограниченной инфраструктурой. Если линия была целой, а батареи обслуживались, пользователи могли связываться на значительные расстояния.

Это помогало фермам, железным дорогам, шахтам, усадьбам, военным подразделениям и небольшим поселениям создавать голосовые линии до появления современных сетей.

Простая и обслуживаемая конструкция

Хотя устройство было механическим и электрическим, многие части были понятны и пригодны к обслуживанию. Звонки, рукоятки, клеммы, батареи, крюки и проводку часто можно было проверить напрямую.

Такая практичность была важна в эпоху, когда специализированная техническая помощь не всегда находилась рядом.

Ограничения и практические проблемы

Обслуживание батарей

Местные батареи требовали проверки и замены. Жидкостные элементы могли протекать, а сухие элементы со временем теряли заряд. При слабой батарее речь становилась хуже, даже если звонковая цепь ещё работала.

Эта нагрузка по обслуживанию стала одной из причин, по которым системы общей батареи позже стали более привлекательными.

Ручной процесс вызова

Пользователям нужно было вращать рукоятку и часто полагаться на оператора. Не было прямого набора на клавиатуре, автоматической маршрутизации или мгновенного выбора номера. Процесс был медленнее современной телефонии.

В коллективных линиях приватность была ограниченной, потому что несколько абонентов делили одну линию и иногда могли слушать разговоры.

Ограниченное качество звука

Ранние передатчики, приёмники, батареи и состояние линий ограничивали ясность речи. Длинные линии, плохая изоляция, слабые батареи, влажность и помехи могли ухудшать качество.

Система была достаточно хороша для практической связи, но не могла сравниться с ясностью, надёжностью и удобством более поздних телефонных технологий.

Зависимость от физических линий

Как и другие проводные телефоны, система зависела от целости проводов. Обрывы, коррозия, плохие соединения и погодные повреждения могли прервать связь.

Полевые и сельские системы требовали регулярной проверки линий, особенно в местах со штормами, животными, строительством или сложным рельефом.

Современное значение и сохранение

Сегодня магнето-телефоны в основном изучают коллекционеры, музеи, историки, инженеры связи, реставраторы антиквариата и люди, интересующиеся историей связи. Их часто восстанавливают как экспонаты, учебные средства или рабочие демонстрации частных линий.

Некоторые принципы остаются полезными для понимания современных систем связи. Различие между сигнализацией и речью, потребность в питании, роль переключателей и важность состояния линии по-прежнему актуальны, хотя оборудование сильно изменилось.

Реставрацию нужно выполнять осторожно. Старые батареи могут протекать, изоляция проводов может стать хрупкой, а магнето-генератор при вращении способен создавать неприятное или потенциально опасное напряжение. Антикварное оборудование не следует подключать к современным телефонным сетям без подходящего интерфейса и экспертной проверки.

Сравнение с более поздними телефонными системами

FAQ

Могут ли два старых магнето-телефона ещё звонить друг другу?

Да. В частной демонстрационной схеме две совместимые единицы часто можно соединить подходящей проводкой и батареями. Но сначала нужно проверить состояние аппаратов, линии, звонка и батарей.

Используется ли рукоятка для разговора?

Нет. Рукоятка в основном служит для сигнализации и звонка. Для голосовой связи используются передатчик, приёмник, линейная цепь и местная батарея или другой источник питания разговора.

Почему в некоторых старинных аппаратах большие внутренние батареи?

Многие ранние аппараты использовали местные батареи для питания угольного передатчика. Эти батареи были нужны для передачи речи, а не только для звонка.

Можно ли подключить ручной телефон к современной линии?

Его не следует подключать напрямую без подходящего интерфейсного оборудования. Современные сети используют другие сигналы и электрические условия, а магнето-генератор может быть несовместим с современными телефонными устройствами.

Почему эти телефоны популярны у коллекционеров?

Они популярны у коллекционеров, потому что объединяют видимые механические детали, раннюю электротехнику, деревянное или металлическое мастерство и историческую ценность. Они также показывают, как пользователи когда-то сами вручную создавали сигналы вызова.
