Шлюз Radio over IP может быть онлайн, доступен и передавать аудио, при этом общий путь связи все равно работает плохо. При полевых развертываниях более сложные проблемы обычно заключаются не в том, может ли шлюз подключиться, а в том, где возникает задержка, почему время реакции PTT меняется между площадками или почему аудио становится нестабильным только тогда, когда WAN загружена.

Эти неисправности легче устранять, если рассматривать систему RoIP как серию измеримых сегментов, а не как сквозной «черный ящик». Ключирование радио, обработка шлюзом, транспортировка пакетов, обработка VPN, буфер дрожания и удаленный RF-путь могут каждый вносить свою задержку или точку отказа.

Для развертывания полезный вопрос заключается не просто в том, правильно ли настроен шлюз. А в том, был ли каждый сегмент коммуникационной цепочки измерен, проверен и задокументирован.

1. Нанесите на карту путь RoIP перед изменением параметров

Перед изменением настроек кодеков, задержек PTT или политик QoS нарисуйте реальный путь связи, используемый в проекте. Включите радиооборудование и сетевые устройства между двумя конечными точками.

Типичный многоплощадочный путь может выглядеть так:

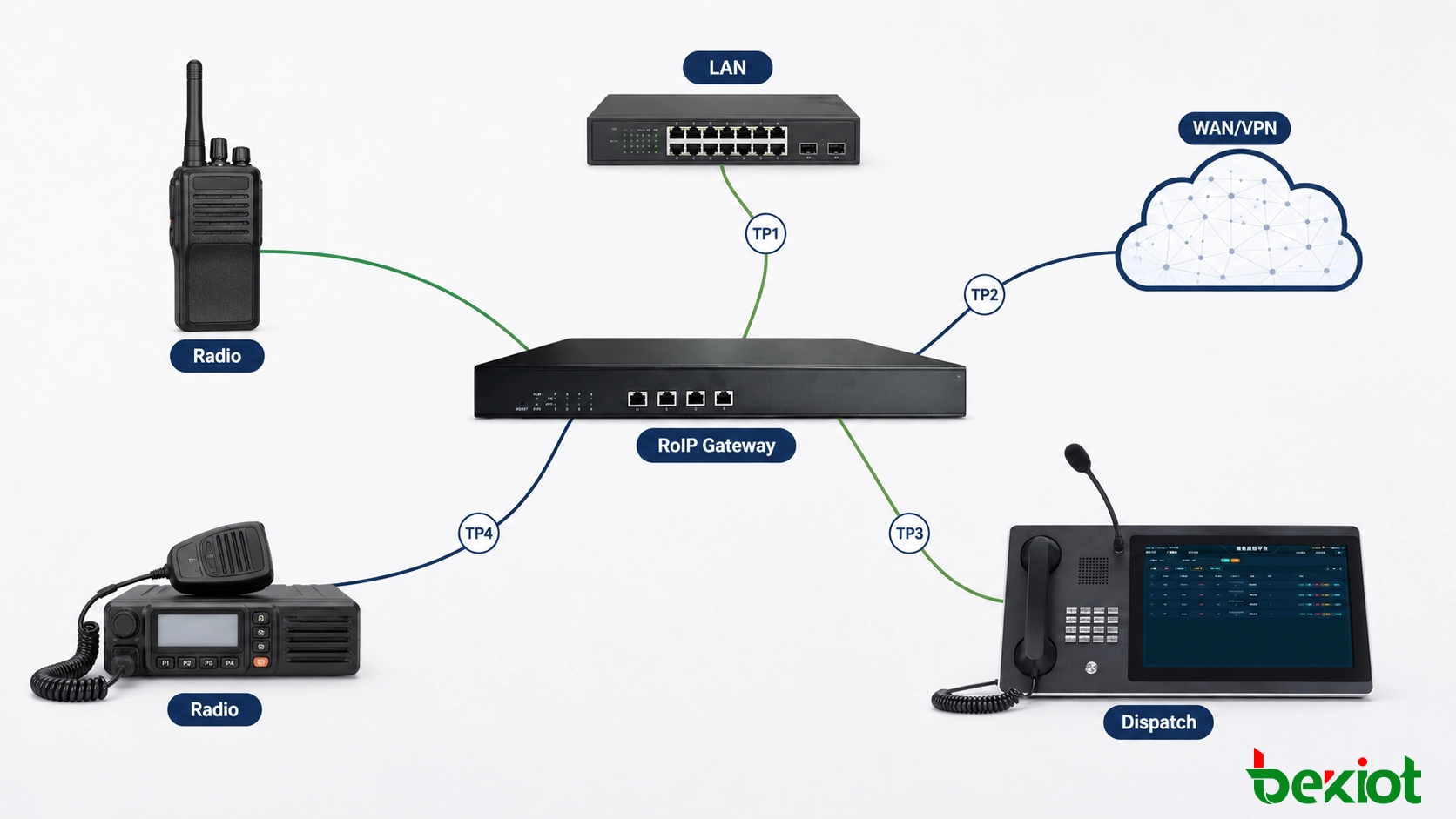

Радиостанция → Шлюз RoIP → Коммутатор LAN → Маршрутизатор → VPN/WAN → Маршрутизатор → Платформа диспетчерской или удаленный шлюз → Радиостанция

Точная топология может быть сложнее. Удаленная площадка может использовать оптоволокно в качестве основного соединения и 4G/5G в качестве резерва. Центр управления может размещать платформу RoIP за межсетевым экраном. Некоторые проекты также выделяют радиотрафик в отдельную VLAN или маршрутизируют его через корпоративный VPN.

При вводе в эксплуатацию важно знать, где заканчивается один сегмент и начинается следующий.

Полезные контрольные точки обычно включают:

• аудио, принимаемое радиостанцией и поступающее в шлюз;

• аудио, передаваемое шлюзом и поступающее в радиостанцию;

• выход PTT шлюза;

• активация передачи радиостанции;

• IP-медиа, покидающее локальный шлюз;

• IP-медиа, прибывающее на удаленную конечную точку;

• аудиовыход удаленного шлюза;

• и окончательная RF-передача, принимаемая радиостанцией.

Эта карта становится основой для всех последующих тестов. Если оператор сообщает о задержанном или прерывистом аудио, инженер может проверить каждый сегмент отдельно, вместо того чтобы изменять несколько несвязанных параметров одновременно.

Связанное решение RoIP: Система шлюза Radio Over IP

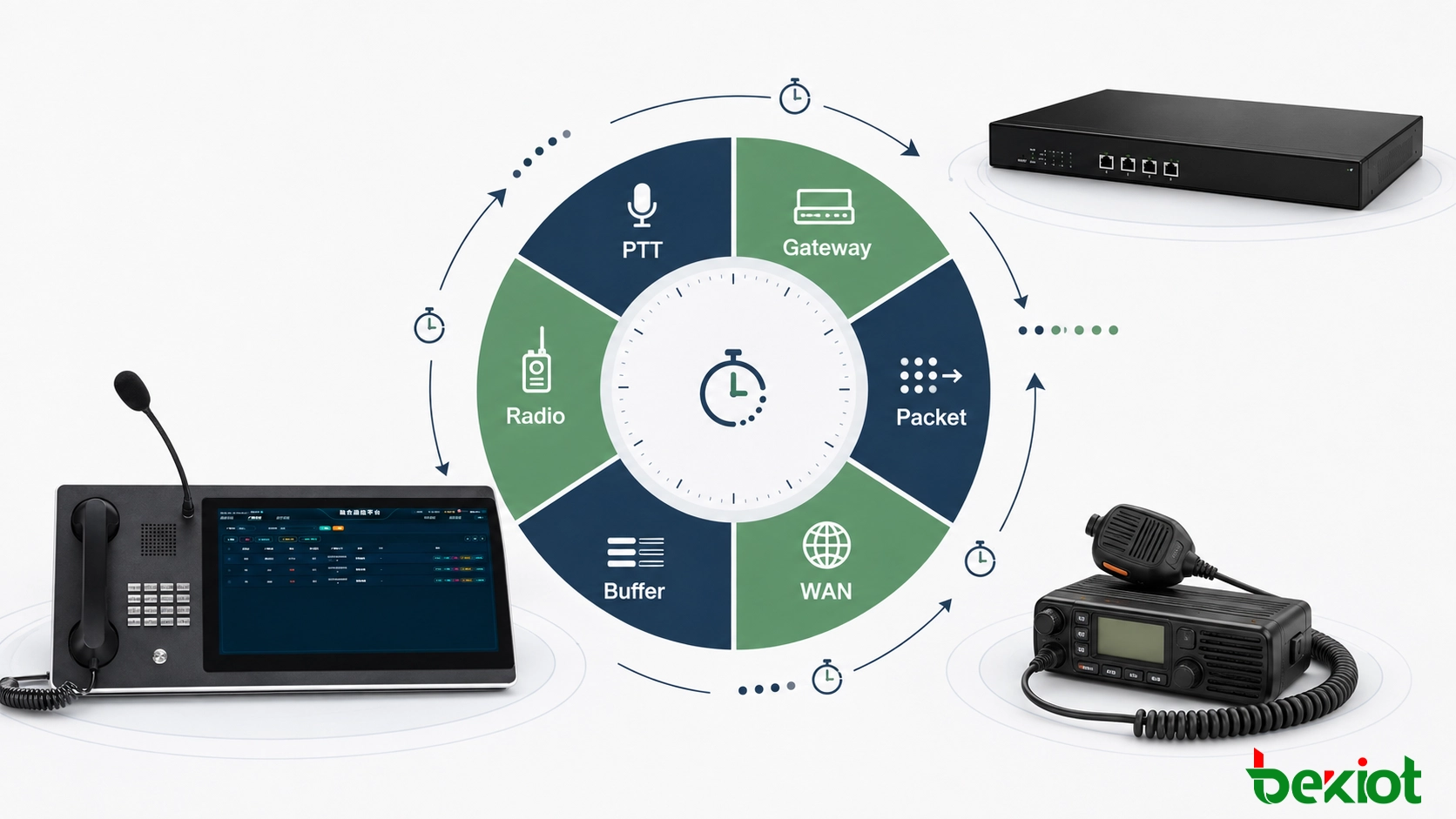

2. Составьте бюджет задержки для полного радиотракта

Одиночный результат ping не описывает время отклика RoIP. Ping в основном показывает доступность сети и задержку IP-пакетов «туда и обратно». Радиооператор испытывает более длинную цепочку, которая начинается с запроса PTT и заканчивается, когда полезная речь достигает удаленной радиостанции.

Для устранения неисправностей разделите общую задержку на отдельные компоненты:

Общее время отклика RoIP = Обработка PTT + Обработка локальным шлюзом + Пакетизация + IP-транспорт + Буфер дрожания + Удаленная обработка + Ключирование радио + Задержка RF-системы

Точный вклад каждого компонента зависит от оборудования и сети. Цель бюджета задержки — не принудительно задать каждому проекту одно фиксированное число, а выявить, где именно добавляется задержка.

Отделите сетевую задержку от радиозадержки

Предположим, путь WAN стабилен, но пользователи все равно сообщают, что PTT работает медленно. Уменьшение сетевой задержки может не решить проблему, если большая часть задержки приходится на время ключирования радио или большой буфер дрожания.

Возможно и обратное. Ключирование радио может быть быстрым на обеих площадках, но сильно загруженный путь WAN или VPN вносит переменную задержку между шлюзами.

Эти две неисправности требуют разных корректирующих действий, поэтому общую задержку следует разделять на измеримые сегменты.

Измеряйте один и тот же путь в разных условиях

Запишите задержку при неактивной сети, затем повторите тот же тест во время обычного делового трафика. Если возможно, протестируйте снова при преднамеренной контролируемой нагрузке на WAN.

Полезно сравнить:

• задержку в неактивной сети;

• задержку в обычном рабочем режиме;

• задержку при пиковой нагрузке;

• и задержку резервного канала, если используется вторичная WAN.

Канал, который приемлем в простое, но становится нестабильным при рабочем трафике, обычно указывает на проблему пропускной способности сети, очередей или качества пути, а не на проблему радиоинтерфейса.

3. Измеряйте время от PTT до аудио, а не гадайте

Время PTT часто настраивается методом проб и ошибок. Более надежный метод — измерить несколько событий последовательно и точно определить, где начинается полезное аудио.

Например:

• T0: подается удаленная команда PTT;

• T1: выход PTT шлюза меняет состояние;

• T2: подключенная радиостанция переходит в режим передачи;

• T3: RF-несущая доступна;

• T4: полезная речь начинается на RF-канале.

Разница между этими точками дает гораздо более полезную информацию, чем просто описание системы как имеющей «высокую задержку PTT».

Если задержка между T0 и T1 чрезмерна, исследуйте управляющую сигнализацию или обработку шлюза. Если T1 наступает быстро, но T2 или T3 медленные, следует проверить радиооборудование или радиоинтерфейс. Если RF-несущая уже установлена, но речь поступает с опозданием, исследуйте аудиотракт и буферизацию медиа.

Используйте реальную радиостанцию при настройке времени упреждения

Время упреждения PTT должно соответствовать подключенной радиостанции или ретранслятору. Разное оборудование может требовать разные интервалы между активацией PTT и полезным аудио.

Значение, скопированное из другого проекта, может выглядеть работающим, но все равно приводить к обрезанию речи или ненужной задержке.

Тот же принцип применяется к времени отпускания. Если PTT отпускается до того, как финальное аудио покинет радиостанцию, последний слог может быть обрезан. Если удерживается слишком долго, канал остается занятым после окончания речи.

Цель — не минимально возможная задержка, а минимальное время, которое все еще обеспечивает полные и повторяемые передачи на реальном радиооборудовании.

4. Проверяйте QoS при перегрузках, а не по экранам конфигурации

QoS должна подтверждаться поведением трафика, а не предполагаться на основе страницы конфигурации.

Шлюз может правильно маркировать трафик реального времени, в то время как промежуточный коммутатор, межсетевой экран, VPN-устройство или служба WAN изменяют или игнорируют эту маркировку. Поэтому конфигурация может выглядеть правильной на обоих концах, в то время как трафик RoIP все равно конкурирует с массовыми данными при перегрузках.

Практический тест — наблюдение за путем RoIP под контролируемой нагрузкой.

Тест можно выполнить поэтапно:

1. Установите обычный радиовызов и запишите задержку, дрожание и потери пакетов.

2. Введите фоновый трафик на том же пути WAN.

3. Повторите тесты PTT и аудио.

4. Проверьте, остаются ли маркеры пакетов неизменными на всем маршруте.

5. Проверьте очереди маршрутизатора или межсетевого экрана, где возникает перегрузка.

6. Сравните результат с базовым значением для неактивной сети.

Если путь RoIP остается стабильным при увеличении фонового трафика, сетевая политика работает. Если речь начинает прерываться или задержка резко меняется, исследуйте доступную пропускную способность и поведение очередей перед изменением аудионастроек шлюза или радио.

QoS не может заменить достаточную пропускную способность

Приоритетная обработка помогает трафику реального времени при конкуренции, но не создает несуществующей емкости. Постоянно перегруженный канал WAN все равно требует решения по пропускной способности или инжинирингу трафика.

Это особенно важно в сетях, где RoIP разделяет одно соединение с видеонаблюдением, синхронизацией файлов, офисными приложениями или другими высокообъемными службами.

Проверяйте резервные каналы отдельно

Если в проекте используется 4G/5G или другое вторичное соединение, не предполагайте, что поведение QoS основной WAN применимо и к резервному пути.

Резервный маршрут может иметь другие характеристики задержки, дрожания, потерь пакетов или политики трафика. Поэтому его следует измерять как отдельный путь связи.

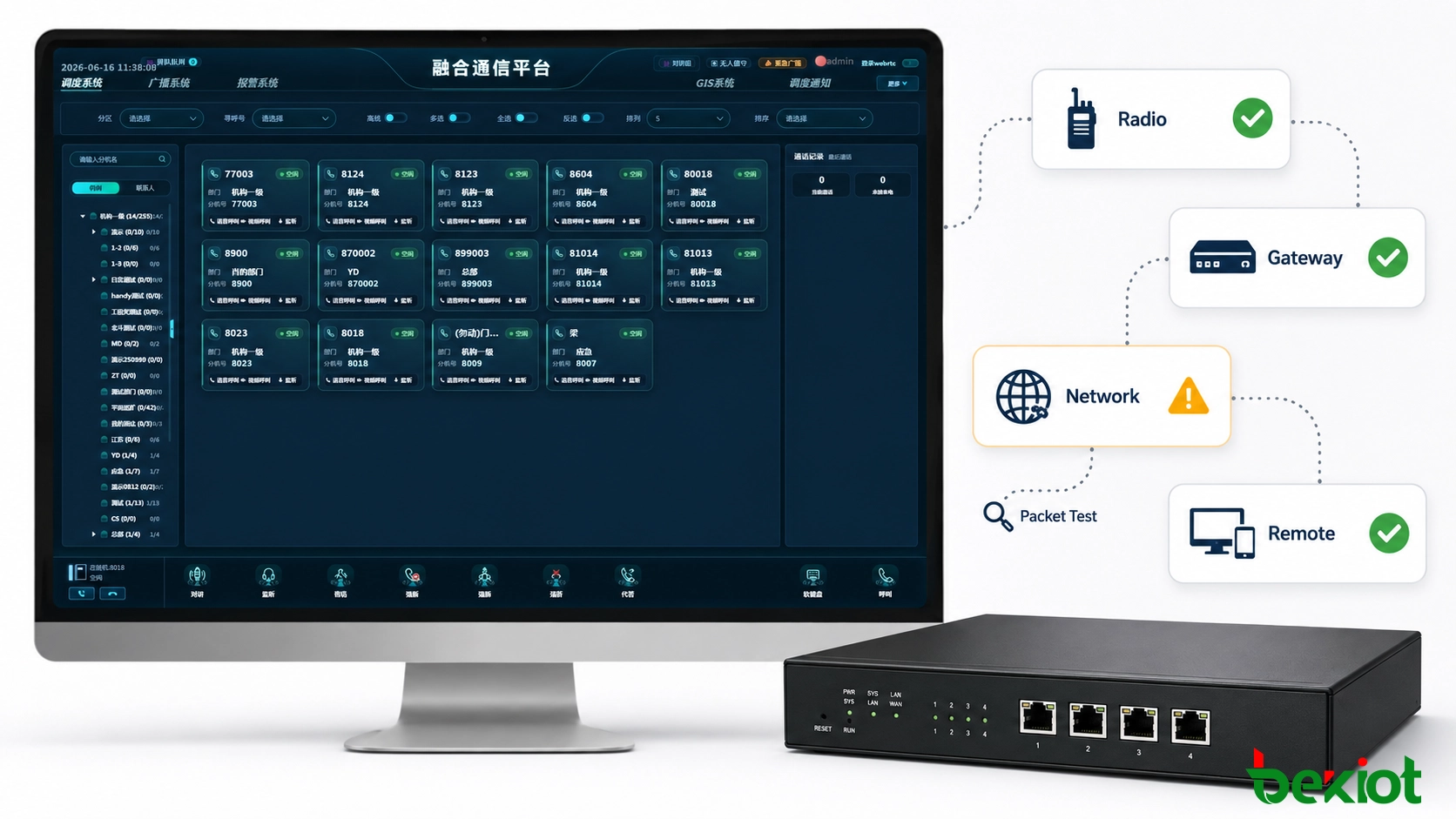

5. Локализуйте неисправность по сегментам

Одновременное изменение нескольких параметров шлюза затрудняет устранение неисправностей, поскольку исходная проблема исчезает среди изменений конфигурации. Лучший метод — изолировать путь и определить, в каком сегменте сначала проявляется проблема.

Используйте заведомо исправные сегменты для сужения поиска

Если локальное аудио от радио к шлюзу уже проверено, не регулируйте этот интерфейс повторно во время расследования проблемы WAN. Оставляйте каждый проверенный сегмент без изменений и переходите к следующей контрольной точке.

Тот же метод работает и в обратном направлении. Если RTP или другие IP-медиа достигают удаленного шлюза без потерь пакетов, но RF-выход плох, настройка сети вряд ли исправит проблему.

Сегментное тестирование особенно полезно в многоплощадочных системах, потому что одна и та же модель шлюза может работать корректно на нескольких площадках, в то время как одна площадка ведет себя иначе. Сравнение точек измерения между исправной и проблемной площадками может быстро выявить, находится ли различие в радиоинтерфейсе, пути WAN или локальной сети.

6. Запишите базовые показатели развертывания перед сдачей

Систему RoIP легче обслуживать, если окончательные рабочие значения записаны перед сдачей. Без базовых показателей последующая замена маршрутизатора, смена радиостанции или обновление ПО могут оставить техников в неведении, являются ли текущие параметры исходными или уже были изменены.

Запись развертывания должна содержать значения, полезные для сравнения, а не каждую страницу конфигурации оборудования.

Измерения следует записывать на реальном рабочем пути, а не копировать из лабораторной конфигурации. По возможности сохраняйте как обычные рабочие значения, так и результаты, полученные во время тестов при загруженной сети или переключении на резерв.

Эти базовые показатели становятся полезными всякий раз, когда изменяется какой-либо компонент. Если новый маршрутизатор увеличивает задержку, заменяемая радиостанция требует другого времени упреждения PTT, или новая служба WAN вносит большее дрожание, у обслуживающей команды есть предыдущее рабочее состояние для сравнения.

Таким образом, развертывание шлюза Radio over IP завершается не тогда, когда устройства показывают онлайн-статус, а тогда, когда путь связи измерен сегмент за сегментом, время PTT проверено на реальном радиооборудовании, поведение сети протестировано под нагрузкой, и окончательные рабочие значения записаны для будущего устранения неисправностей.
