Многие платформы видеонаблюдения и платформы диспетчерского управления построены вокруг протокола GB28181. С помощью GB28181 платформа может управлять видеоресурсами, организовывать каталоги устройств, поддерживать аудио-видео домофонную связь и предоставлять знакомый интерфейс в стиле мониторинга для проектов в области безопасности, реагирования на чрезвычайные ситуации, промышленных парков, транспорта, кампусов и умных городов.

Однако традиционная интеграция GB28181 обычно сосредоточена на камерах видеонаблюдения, NVR и устройствах управления видео. Когда проекту необходимо подключить видеотелефоны, SIP-видеодомофоны, видеопотоки с дронов, двусторонние рации или вещательные громкоговорители, интеграция усложняется. Практическое решение — использовать видеошлюз доступа или шлюз преобразования протоколов для преобразования этих устройств, не поддерживающих GB28181, в стандартизированные ресурсы GB28181, чтобы существующая платформа могла управлять ими и диспетчеризировать их в той же структуре каталогов.

Почему GB28181 широко используется в системах видеодиспетчеризации

GB28181 широко используется в видеосетях и интеграции платформ наблюдения, поскольку он обеспечивает стандартизированный способ регистрации устройств, организации каталогов устройств, запроса живого видео, управления медиасессиями и поддержки соединения между платформами. Для пользователей, уже знакомых с системами видеомониторинга, платформа на основе GB28181 проста в понимании, поскольку модель работы близка к традиционным рабочим процессам наблюдения.

При крупномасштабном развертывании стандартизация очень важна. Платформе может потребоваться управлять тысячами камер, несколькими объектами, разными филиалами и многими производителями устройств. Без общего метода доступа каждый тип устройства может потребовать отдельной разработки, отдельной адаптации программного обеспечения и отдельной логики работы. GB28181 помогает уменьшить эту сложность, предоставляя платформе согласованную структуру управления устройствами и доступа к медиа.

Для проектов диспетчерского управления GB28181 предназначен не только для просмотра видео. Он также может поддерживать аудио-видео связь, проверку событий, обработку удаленных вызовов и визуальную диспетчеризацию. Когда видеоресурсы четко организованы, операторы могут более эффективно находить нужное устройство в каталоге, открывать живое видео, запускать домофонную связь или координировать полевой персонал.

Где традиционная интеграция становится ограниченной

Хотя GB28181 имеет сильные преимущества в сетях наблюдения, многие реальные проекты включают в себя не только обычные камеры. Центр управления может нуждаться в связи с SIP-видеотелефоном в дежурной комнате, ответе на вызов от домофона точки помощи, получении видеопотока с дрона по RTMP с места событий, диспетчеризации радиоканала или активации вещательного громкоговорителя в зоне чрезвычайной ситуации.

Эти устройства могут не поддерживать GB28181 напрямую. Некоторые используют SIP для сигнализации и аудио-видео вызовов. Некоторые используют RTMP для push-трансляции видео с дрона. Некоторые радиосистемы требуют радиошлюз для преобразования голосовой связи в IP-медиа. Некоторые вещательные устройства управляются через SIP, IP-аудио или интерфейсы, специфичные для платформы. Если центральная платформа принимает только стандартные устройства GB28181, эти ресурсы не могут быть использованы напрямую.

Это создает практический разрыв между платформой и полевым оборудованием. Платформа обладает хорошими возможностями мониторинга и диспетчеризации, в то время как на стороне поля имеется много полезных аудио-видео терминалов. Задача состоит в том, чтобы сделать эти различные устройства видимыми на платформе GB28181 без перестройки всей системы.

Архитектура доступа на основе шлюза

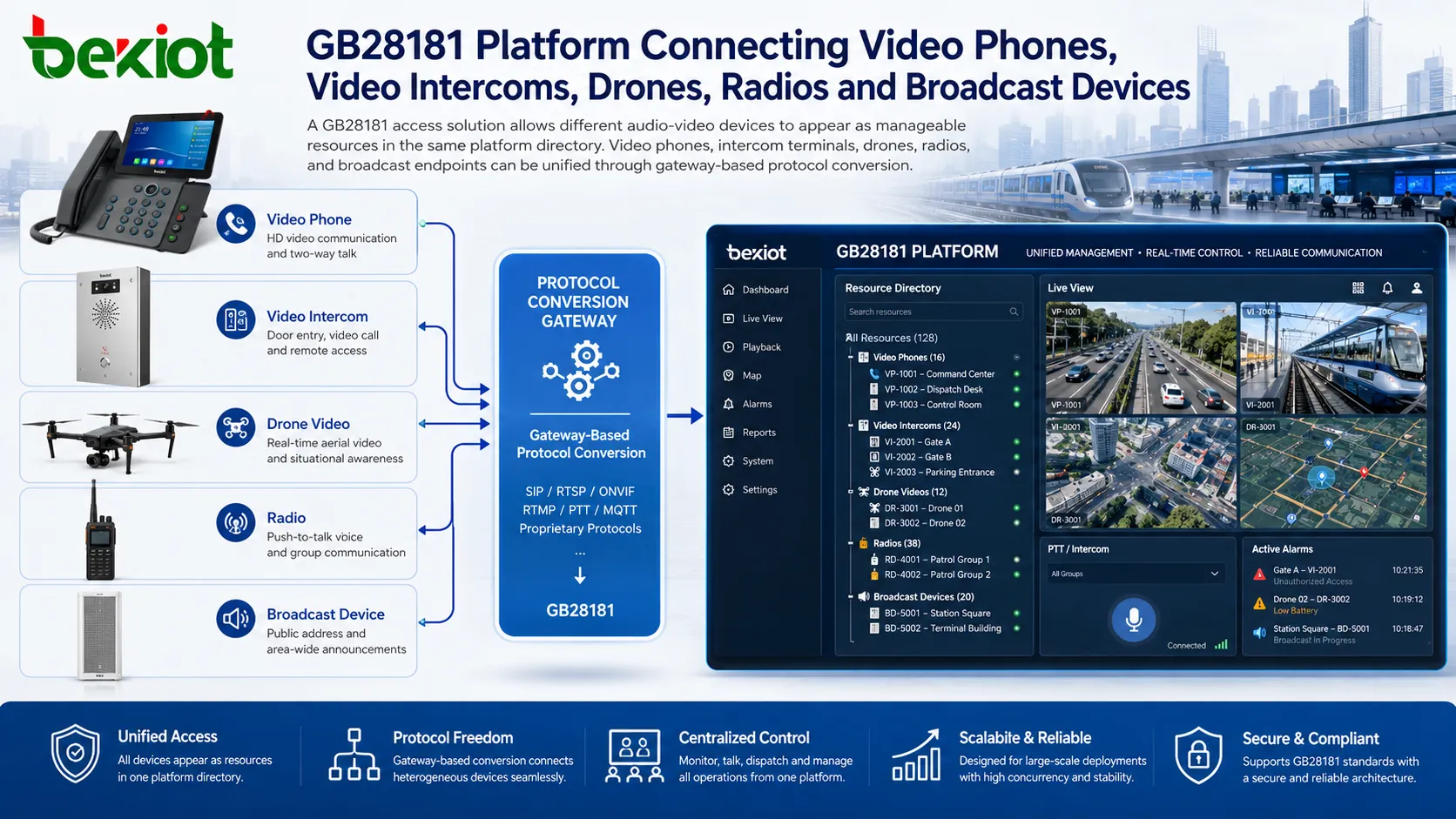

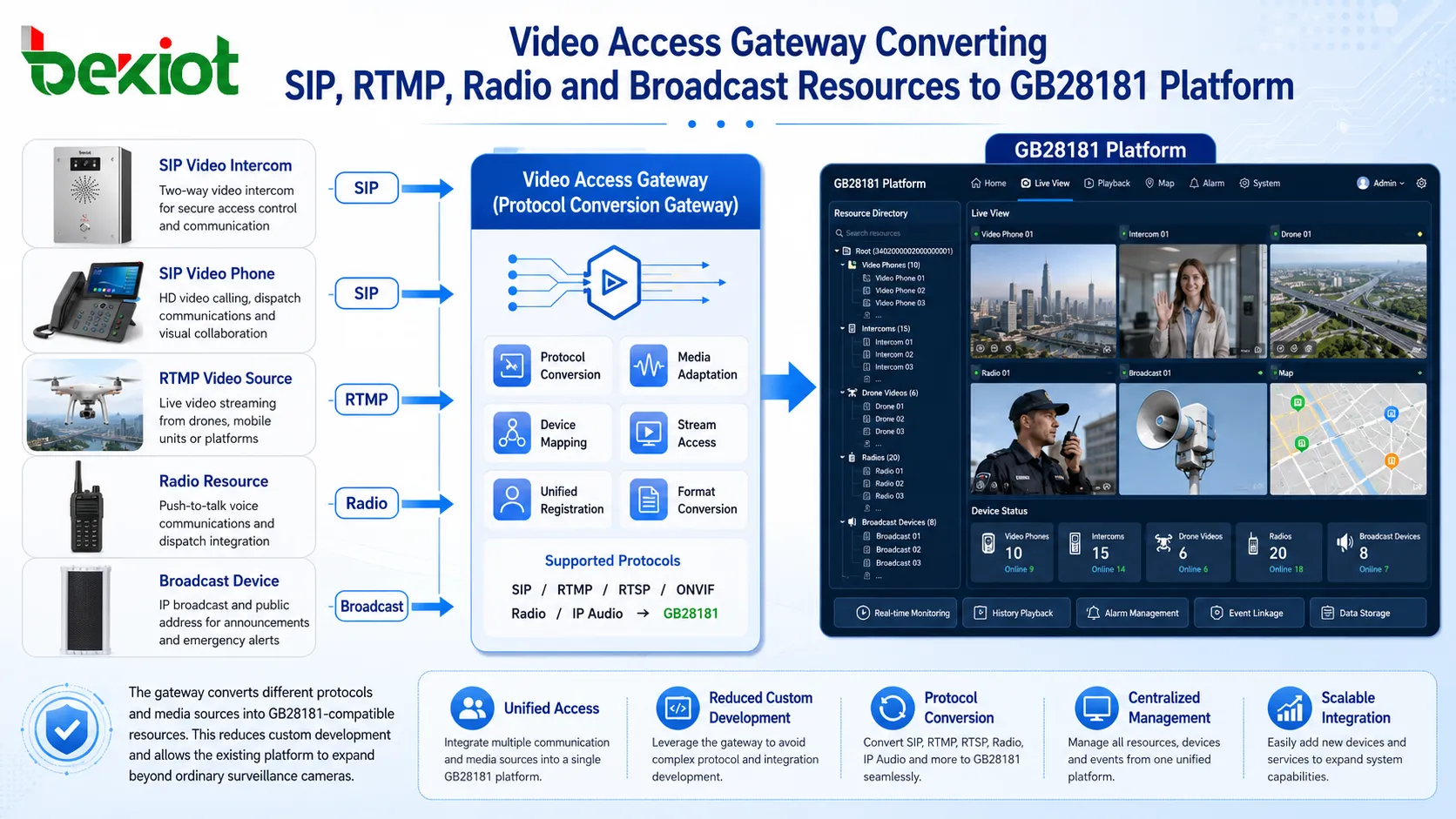

Видеошлюз доступа решает эту проблему, выступая в качестве протокольного моста между устройствами, не поддерживающими GB28181, и платформой GB28181. С одной стороны, он подключается к SIP-видеотелефонам, SIP-домофонным терминалам, RTMP-потокам дронов, радиошлюзам, оконечным устройствам вещания или другим аудио-видео источникам. С другой стороны, он регистрируется на платформе GB28181 и представляет эти ресурсы в качестве стандартных устройств или каналов GB28181.

Ключевая идея — отображение (маппинг). Например, SIP-видеотелефон может быть отображен на идентификатор устройства GB28181. Видеодомофонный терминал может быть отображен как другое устройство или канал в каталоге платформы. RTMP-поток с дрона может быть преобразован и представлен как видеоресурс. Радиоканал может быть интегрирован через радиошлюз и затем предоставлен платформе через стандартизированный уровень доступа.

После завершения отображения платформе GB28181 не нужно понимать каждый исходный протокол устройства. Операторы по-прежнему могут использовать знакомый каталог, предварительный просмотр, вызов и интерфейс диспетчеризации. Шлюз обрабатывает преобразование протоколов, адаптацию медиа и представление устройств за кулисами.

Подключение SIP-видеотелефонов к платформе

SIP-видеотелефоны обычно используются в дежурных комнатах, приемных зонах, диспетчерских, офисах, командных пунктах и служебных стойках. Они могут поддерживать видеозвонки, голосовые вызовы, набор добавочного номера, громкую связь и интеграцию с IP-АТС. Однако платформа видеонаблюдения GB28181 обычно не рассматривает SIP-видеотелефон по умолчанию как стандартное устройство мониторинга.

Через видеошлюз доступа SIP-видеотелефоны могут быть зарегистрированы или подключены со стороны SIP, а затем отображены на идентификаторы GB28181 со стороны платформы. Шлюз может преобразовать ресурс устройства в форму, которую платформа GB28181 сможет распознать. После отображения в каталоге платформы оператор может открыть соответствующий ресурс, инициировать аудио-видео связь или получить видео в соответствии с поддерживаемым платформой рабочим процессом.

Это полезно, когда центру управления необходимо позвонить на дежурный пункт или получить видео с фиксированного терминала связи. Вместо работы с отдельной SIP-системой и отдельной системой мониторинга диспетчер может получить доступ к видеотелефону через существующий интерфейс платформы GB28181.

Объединение видеодомофонных терминалов в одном каталоге

Видеодомофонные терминалы широко используются у входов, в точках помощи, на парковках, в кампусах, на заводах, в туннелях, лифтах, на станциях экстренной помощи и в зонах общественного обслуживания. Эти терминалы часто разработаны на основе SIP, ONVIF, RTSP, собственных API или специфичных для платформы методов связи. Если они не могут зарегистрироваться на платформе GB28181 напрямую, шлюз может обеспечить уровень преобразования.

Ценность этой конструкции — операционная согласованность. Когда пользователь нажимает кнопку вызова на видеодомофонном терминале, платформа может унифицированно принять или отобразить соответствующий ресурс. Когда оператор хочет проверить точку помощи, он может найти ее в каталоге платформы и открыть видео или начать связь с того же интерфейса, который используется для ресурсов камеры.

Это особенно важно в системах экстренной связи. Операторам не следует переключаться между несколькими программными системами только для обработки одного инцидента. Единая архитектура доступа GB28181 позволяет видеонаблюдению, домофонной связи, координации диспетчеризации и обработке событий работать более тесно вместе.

Добавление видеопотоков с дронов в центры управления

Дроны все чаще используются при реагировании на чрезвычайные ситуации, инспекции дорожного движения, обеспечении общественной безопасности, пожаротушении, мониторинге строительства, осмотре линий электропередач, патрулировании трубопроводов и охране крупных мероприятий. Многие дроны или дрон-платформы могут передавать видео через RTMP или другие протоколы потокового вещания. Однако традиционная платформа мониторинга GB28181 может напрямую не принимать эти потоки без преобразования.

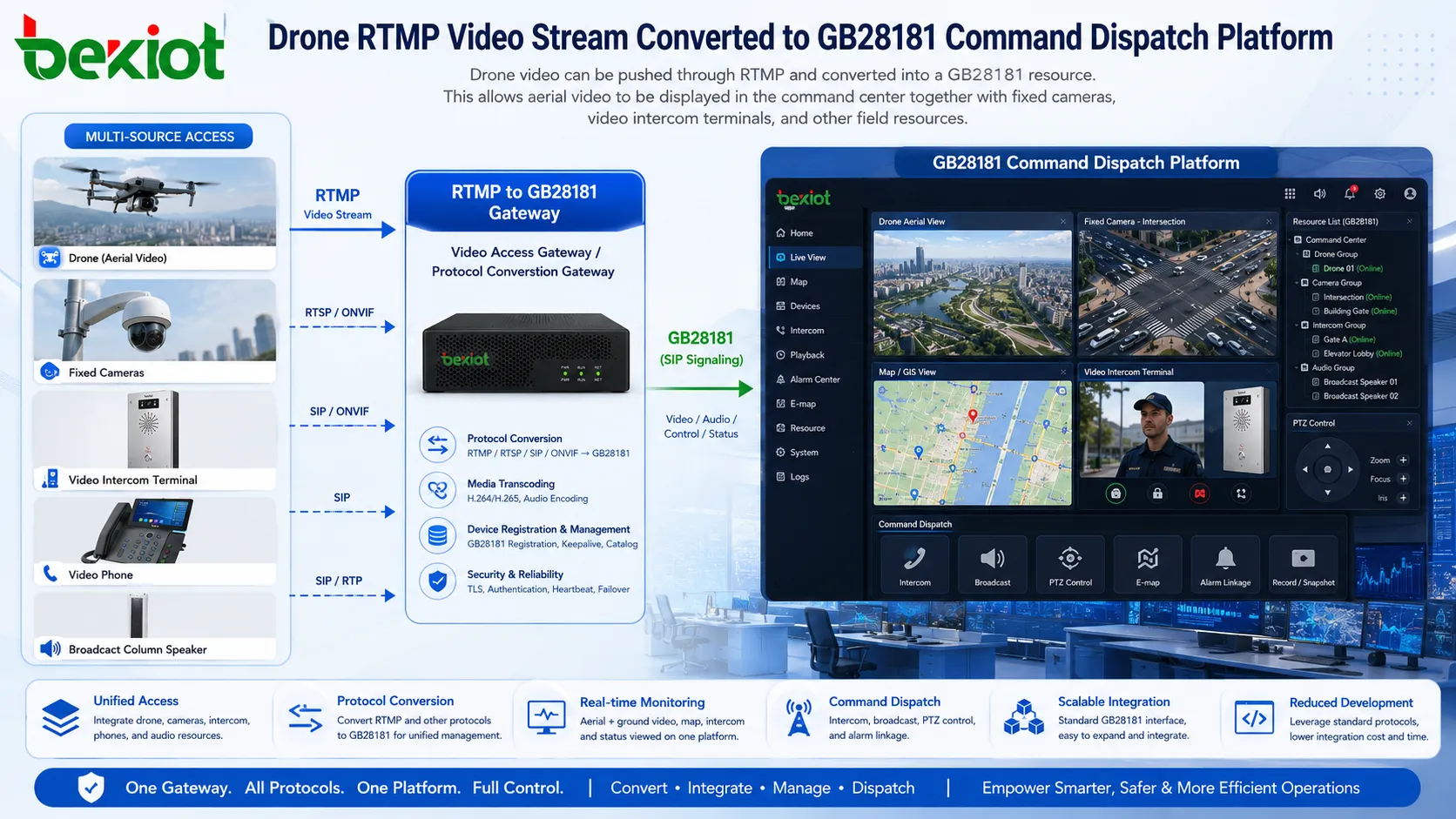

Видеошлюз может принимать RTMP-видео с дрона и преобразовывать его в формат потока, который может быть представлен через GB28181. После преобразования видео с дрона может появиться как временный или постоянный видеоканал в каталоге платформы. Операторы могут просматривать аэросъемку внутри существующей платформы мониторинга, вместо того чтобы открывать отдельное приложение для видео с дрона.

Это ценно для диспетчеризации, поскольку видео с дрона часто обеспечивает широкоугольную визуальную перспективу, которую неподвижные камеры не могут предоставить. Во время чрезвычайной ситуации центр управления может нуждаться в объединении видео с фиксированных камер, вызовов полевых домофонов, мобильного видео с дрона и радиосвязи. Интеграция видео с дрона в платформу GB28181 помогает построить более полный визуальный командный рабочий процесс.

Интеграция радио- и вещательных ресурсов

Во многих полевых операциях видео — лишь одна часть системы связи. Двусторонние рации по-прежнему широко используются в группах безопасности, на транспорте, при реагировании на ЧС, в промышленных операциях и группах общественного обслуживания. Вещательные громкоговорители также важны для предупреждения, эвакуации, публичных объявлений и оповещения территории.

Эти устройства естественным образом не принадлежат платформе видеонаблюдения, но они часто необходимы во время одного и того же инцидента. Например, когда камера обнаруживает аномальную активность, оператору может потребоваться вызвать радиогруппу, переговорить через ближайший домофон или активировать вещательное объявление. Если платформа поддерживает только просмотр видео, цепочка реагирования остается фрагментированной.

Радиошлюз может преобразовывать голосовые ресурсы радио в каналы связи на основе IP. Затем эти каналы могут быть подключены к видеошлюзу доступа и представлены через платформу GB28181 или связанную систему диспетчеризации. Оконечные устройства вещания также могут быть интегрированы через IP-аудио или SIP-управление, в зависимости от архитектуры системы.

Цель не в том, чтобы заставить каждое устройство стать камерой. Цель — позволить видео, голосовым, домофонным, радио- и вещательным ресурсам участвовать в одном командном рабочем процессе.

Как операторы используют унифицированную платформу

После интеграции повседневная работа должна оставаться простой. Каталог платформы может отображать камеры, видеотелефоны, домофонные терминалы, каналы дронов и другие отображенные ресурсы. Когда оператору необходимо диспетчеризовать SIP-видеотелефон, он может выбрать соответствующий пункт в каталоге. Когда ему нужно просмотреть поток с дрона, он может открыть отображенный канал дрона. Когда ему нужно обработать вызов домофона точки помощи, он может получить к нему доступ через ту же структуру платформы.

Это позволяет избежать серьезной проблемы в центрах управления: слишком много изолированных систем. Если для каждого типа устройства требуется отдельное приложение, операторы должны переключать экраны, запоминать разные учетные записи и вручную сопоставлять информацию между платформами. В чрезвычайной ситуации это увеличивает время реагирования и риск ошибок.

Единое решение доступа GB28181 помогает сохранить операцию ближе к существующим привычкам пользователя. Система расширяет возможности, не заставляя оператора заново изучать всю платформу. Это одно из важнейших практических преимуществ интеграции на основе шлюзов.

Сокращение разработки и защита существующих инвестиций

Многие организации уже имеют платформу мониторинга GB28181 или платформу диспетчерского управления. Замена платформы может быть дорогостоящей и ненужной. Более реалистичное требование — расширить возможности доступа существующей платформы, чтобы она могла работать с большим количеством типов полевых устройств.

Видеошлюз доступа может уменьшить потребность в индивидуальной разработке платформы. Вместо модификации центральной платформы для прямой поддержки каждого протокола, шлюз поглощает различия протоколов. Он подключается к SIP-устройствам, RTMP-потокам, радиошлюзам и другим источникам, а затем представляет их совместимым с GB28181 способом.

Такой подход защищает предыдущие инвестиции. Существующие ресурсы камер, учетные записи платформы, структуры каталогов, разрешения пользователей, привычки работы и процессы управления могут продолжать использоваться. В то же время платформа получает новые возможности аудио-видео связи.

Планирование медийного и протокольного уровня

Успешная интеграция требует большего, чем просто подключение кабелей и заполнение адресов платформы. Команда проекта должна планировать сигнализацию, медиапотоки, идентификаторы устройств, структуру каталога, разрешения на вызовы, форматы медиа, сетевые маршруты и пропускную способность. Если шлюз получает потоки, но платформа не может их правильно запросить или декодировать, интеграция не даст ожидаемого результата.

Для SIP-устройств следует проверить режим регистрации, направление вызова, поддержку кодеков, разрешение видео, поведение DTMF и NAT traversal. Для потоков дронов следует учитывать адрес push-трансляции RTMP, стабильность потока, требования к транскодированию, задержку и управление временными каналами. Для радио- и вещательных ресурсов может потребоваться специальное планирование маршрутизации аудио, разрешений на передачу, полудуплексного или полнодуплексного поведения и правил приоритета.

Дизайн каталога устройств также важен. Если все отображенные ресурсы размещены случайным образом, операторы могут счесть систему трудной в использовании. Лучший метод — организовывать ресурсы по объекту, зданию, этажу, функции, зоне чрезвычайной ситуации или ответственности команды. Это облегчает работу с платформой GB28181 во время повседневного мониторинга и реагирования на чрезвычайные ситуации.

Вопросы надежности сети и безопасности

Поскольку система может передавать аудио в реальном времени, живое видео, потоки дронов и команды диспетчеризации, надежность сети должна учитываться с самого начала. Пропускная способность, потеря пакетов, задержка, джиттер, контроль доступа, правила межсетевого экрана и NAT traversal могут повлиять на пользовательский опыт.

В мультисайтовых проектах шлюзу может потребоваться подключение локальных устройств к вышестоящей платформе GB28181 через частные сети, VPN, общедоступные сети или выделенные линии. Сетевой путь должен быть протестирован в реальных условиях нагрузки. Поток, который работает в небольшом тесте, может стать нестабильным, когда одновременно происходят многие видеоканалы, голосовые вызовы и операции платформы.

Безопасность не следует игнорировать. Когда устройства, не являющиеся камерами, добавляются на платформу GB28181, платформа становится более крупным центром связи. Разрешения пользователей, аутентификация устройств, открытые порты, правила удаленного доступа и учетные записи управления должны тщательно контролироваться. Для критически важных сред могут потребоваться VPN, частный APN, белый список доступа, политика межсетевого экрана и разделенные сети управления.

Рекомендуемый метод развертывания

Практическое развертывание может начаться с небольшого пилотного проекта. Команда проекта может сначала подключить один SIP-видеотелефон, один видеодомофонный терминал, один поток дрона и один дополнительный голосовой ресурс через шлюз. Цель — проверить регистрацию, представление каталога, живое видео, аудиовзаимодействие, стабильность потока и рабочий процесс оператора.

После проверки пилотного проекта можно расширять проект по типам ресурсов. SIP-видеотелефоны и домофонные терминалы могут быть отображены в соответствии с местоположением. Потоки дронов могут быть настроены как временные или основанные на задачах ресурсы. Радио- и вещательные каналы могут быть сгруппированы по отделам или зонам чрезвычайных ситуаций.

Для промышленных парков, транспортных узлов, туннелей, кампусов и проектов экстренного управления компания Becke Telcom может использоваться в качестве легковесного справочного материала для планирования совместимых SIP-домофонов, IP-телефонов, диспетчеризации и устройств на стороне шлюза, особенно когда заказчик хочет объединить полевые коммуникационные терминалы с существующей платформой GB28181.

Бизнес-ценность для проектов диспетчерского управления

Основная ценность этого решения — расширение возможностей без изменения основной привычки работы существующей платформы. Операторы могут продолжать использовать платформу мониторинга GB28181, получая при этом доступ к дополнительным коммуникационным ресурсам. Видеотелефоны, домофонные терминалы, дроны, рации и вещательные устройства больше не остаются изолированными системами.

Это повышает эффективность реагирования. Когда происходит событие, центр управления может просматривать видео с фиксированных камер, вызывать видеодомофонный терминал, проверять кадры с дрона, координировать радиопользователей и инициировать вещательные объявления через более связанный рабочий процесс. Платформа становится не только системой просмотра видео, но и аудио-видео центром командования и диспетчеризации.

Для системных интеграторов конструкция на основе шлюзов также сокращает объем индивидуальной разработки. Она обеспечивает практический путь подключения разнородных устройств к стандартизированной платформе. Для конечных пользователей она защищает существующие инвестиции в платформу, одновременно повышая ценность системы GB28181.

Часто задаваемые вопросы (FAQ)

Может ли платформа GB28181 напрямую управлять любым SIP-видеотелефоном?

Обычно нет. SIP-видеотелефон и платформа GB28181 используют разную логику доступа. Обычно требуется видеошлюз доступа для отображения SIP-оконечного устройства в ресурс, совместимый с GB28181.

Можно ли отобразить видео с дрона на платформе мониторинга GB28181?

Да, когда поток дрона принимается и преобразуется шлюзом. RTMP-видео с дрона может быть преобразовано в ресурс, который платформа GB28181 может запросить и отобразить.

Требует ли это решение замены существующей платформы мониторинга?

Нет. Цель интеграции на основе шлюза — сохранить существующую платформу GB28181 и расширить ее возможности доступа за счет преобразования протоколов и отображения ресурсов.

Каков самый большой риск при таком типе интеграции?

Основной риск — неполное планирование протоколов, медиаформатов, портов, пропускной способности и структуры каталога устройств. Если эти детали не протестированы, видео может быть видимым, но аудио, вызовы или стабильность потока останутся проблематичными.

Могут ли рации и вещательные громкоговорители действительно участвовать в одном рабочем процессе диспетчеризации?

Да, но обычно им требуется промежуточный шлюз или уровень управления IP-аудио. После правильного преобразования голос радио и функции вещания могут поддерживать тот же процесс реагирования на команды, что и видео- и домофонные ресурсы.

Когда эта архитектура наиболее полезна?

Она наиболее полезна, когда организация уже имеет платформу GB28181 и хочет добавить видеотелефоны, домофоны точек помощи, видео с дронов, радиоканалы или вещательные уведомления без перестройки всей системы командования.
