Корпоративным голосовым системам часто нужно сохранить аналоговые телефоны, факсы, линии PSTN и старое PBX-оборудование, одновременно переходя на IP PBX, SIP-транки, облачную связь или унифицированные голосовые платформы. В таком гибридном развертывании порты FXS и FXO являются небольшими интерфейсами, но именно они определяют, сможет ли система совершать и принимать звонки, правильно звонить и поддерживать резервные маршруты.

Хотя FXS и FXO могут использовать одинаковый физический разъем типа RJ11, это разные интерфейсы. Их электрические роли противоположны. Одна сторона подает питание линии, гудок готовности и напряжение вызова; другая принимает эти сигналы и работает как телефонный терминал. Неверное подключение может привести к отсутствию гудка, сбоям входящих вызовов, недоступности резервной PSTN-линии, нестабильной передаче факса или даже повреждению интерфейса.

Почему сначала нужно определить роль порта

Многие неисправности аналоговой связи вызваны не SIP-регистрацией, настройками кодеков, правилами firewall или логикой маршрутизации PBX. Они начинаются с простой ошибки кабельного подключения: неверный аналоговый интерфейс соединен с неверной стороной цепи. Поскольку FXS и FXO внешне похожи, монтажник должен сначала понять, кабель идет от терминального устройства или от источника линии.

Основное правило простое. FXS — это сервисная сторона, которая выдает питание и сигнализацию. FXO — терминальная сторона, которая принимает питание и сигнализацию. Правильное подключение всегда соединяет питающую сторону с принимающей. FXS-FXS и FXO-FXO неверны, потому что оба конца пытаются выполнять одну и ту же роль.

На этапе проектирования каждый аналоговый кабель следует классифицировать до монтажа. Команда должна знать, ведет ли он к телефону, факсу, панели тревоги, порту старой PBX, линии PSTN оператора или другому голосовому источнику. Такая идентификация снижает повторную диагностику после переключения.

Понимание FXS в реальном развертывании

FXS означает Foreign Exchange Station. На практике порт FXS ведет себя как телефонная розетка. Он подает ток линии, гудок готовности и напряжение звонка на аналоговый терминал. Когда аналоговый телефон подключен к FXS, он слышит гудок, звонит при входящем вызове и работает как внутренняя линия через аналоговый шлюз.

Порты FXS подключают обычные аналоговые телефоны, факсы, модемы, лифтовые телефоны, аварийные телефоны, домофоны, панели тревоги и другие аналоговые терминалы. Сам терминал не выдает питание линии; он ожидает необходимые электрические условия от шлюза.

Во многих корпоративных средах FXS важен для защиты уже сделанных инвестиций. У компании могут быть надежные аналоговые устройства в офисах, складах, гостиницах, кампусах или промышленных зданиях. С помощью FXS-шлюзов эти устройства продолжают работать, пока ядро голосовой платформы обновляется до IP.

Понимание FXO в реальном развертывании

FXO означает Foreign Exchange Office. В проектах порт FXO ведет себя как аналоговый телефон. Он принимает питание линии, гудок и сигнал звонка от PSTN-линии, медной линии оператора или порта расширения старой PBX. Порт FXO может обнаруживать звонок, снимать трубку, класть трубку и отправлять набранные цифры по аналоговой линии.

FXO используется, когда шлюзу нужно подключиться к внешней аналоговой линии или к аналоговому расширению другого системы. Если компания хочет, чтобы IP PBX использовала существующие PSTN-линии для входящих и исходящих вызовов, эти линии подключают к FXO-портам.

FXO полезен и при осторожной миграции. Некоторые площадки не могут сразу убрать все медные линии: номера еще опубликованы, правила экстренного вызова зависят от традиционных линий, либо местные сервисы ограничены. FXO-шлюзы вводят эти линии в новую систему без остановки повседневной связи.

Связанный продукт: Analog Gateway — аналоговые шлюзы Becke Telcom подключают аналоговые телефоны, факсы, PSTN-транки и старые PBX-порты к IP-голосовой системе с гибкими вариантами FXS и FXO.

Практичная архитектура миграции на IP-голос

В современной миграции аналоговый шлюз становится мостом между старыми аналоговыми ресурсами и новой IP-коммуникационной платформой. FXS-порты подключают аналоговые терминалы и преобразуют их в IP-расширения. FXO-порты подключают PSTN-линии или старые PBX-порты и превращают их в маршруты вызовов, доступные через SIP.

Такая архитектура позволяет мигрировать поэтапно. Телефоны, факсы, аварийные линии, кабели филиалов и аналоговые линии оператора продолжают работать, пока управление вызовами переходит на IP PBX или SIP-платформу. Это снижает затраты на замену и не требует менять все терминалы одновременно.

Рекомендуется разделять доступ аналоговых терминалов, доступ внешних линий и PBX-маршрутизацию на понятные уровни. Шлюз выполняет электрическое преобразование и SIP-сигнализацию. IP PBX управляет номерами, правами, планами маршрутизации, голосовой почтой, записью, очередями и политиками транков. Коммутаторы, VLAN, QoS и безопасность обеспечивают стабильную IP-основу.

Распространенные сценарии применения

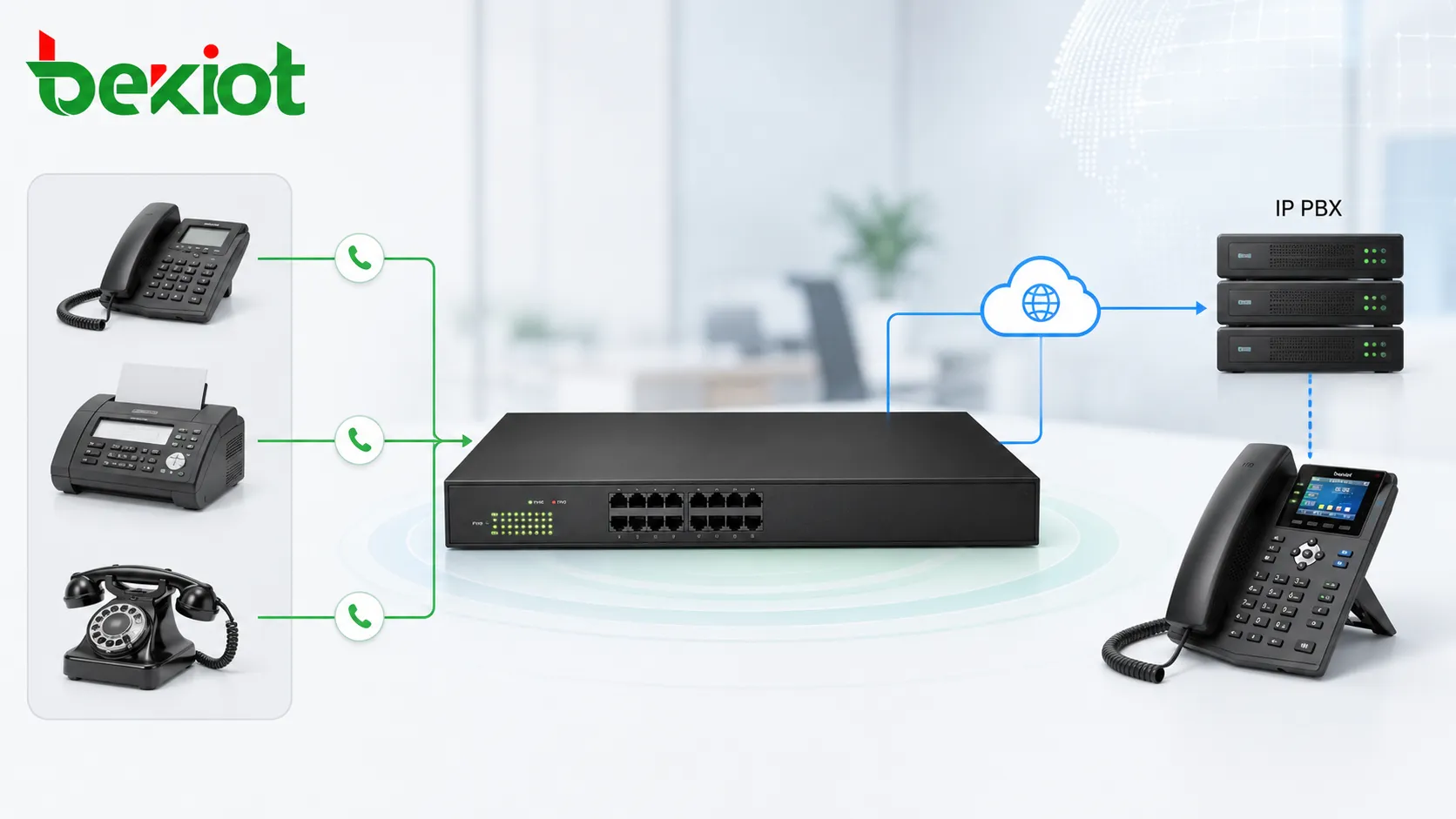

Сохранение аналоговых телефонов при обновлении PBX

При переходе с традиционной PBX на IP PBX в офисах, складах, гостиничных номерах, постах охраны или производственных зонах могут оставаться аналоговые телефоны. Не всегда нужно заменять их сразу. Аналоговый шлюз с FXS-портами подключает их к IP PBX и позволяет работать как внутренние номера.

Это особенно полезно там, где существующую проводку трудно заменить или аналоговые телефоны остаются надежными для ежедневной связи. Шлюз предоставляет аналоговый линейный интерфейс, а IP PBX управляет номерами, маршрутизацией, правами и централизованными сервисами.

Подключение факсов к IP-голосовой системе

Многие компании продолжают использовать факс для договоров, счетов, медицинских документов, логистических форм или связи с госорганами. Обычно факсу нужна аналоговая линия. FXS-порты дают такое подключение и вводят факс в IP-голосовую среду.

Для факса важно проверить качество линии, кодеки, поддержку T.38 и реальные тесты передачи. Факс более чувствителен, чем обычный голосовой вызов, поэтому его нужно тестировать с реальными документами до приемки.

Использование PSTN-линий как маршрутов вызова

Если на площадке есть аналоговые PSTN-линии оператора, их нужно подключать к FXO-портам. Шлюз преобразует эти линии в маршруты для IP PBX. PBX может из одной системы управлять входящими вызовами, исходящим набором, правами и резервными маршрутами.

Такой дизайн часто применяется в филиалах, малых офисах, временных офисах, удаленных объектах и местах, где миграция на SIP-транки не завершена. Он также помогает сохранить публичные номера при поэтапной миграции.

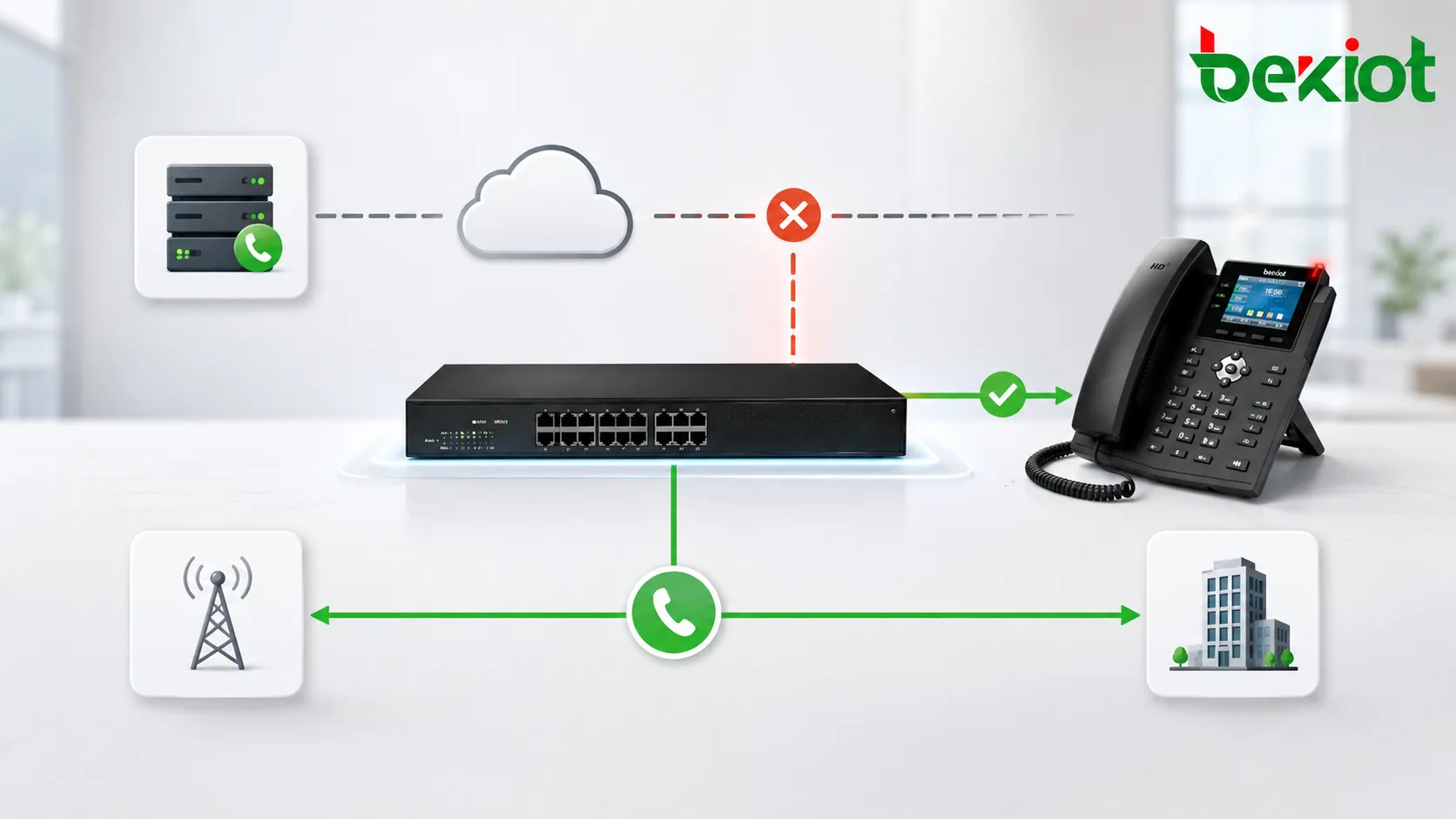

Создание резервного пути для критических вызовов

FXO-порты могут служить резервным маршрутом. Обычно вызовы проходят через SIP-транки или корпоративную IP-сеть. Если интернет, SIP-транк, firewall или канал данных отказывает, выбранные вызовы можно направить через PSTN-линию, подключенную к FXO.

Такой резерв полезен для больниц, заводов, кампусов, общественных служб, центров безопасности и других объектов, где важна доступность голоса. Даже одна традиционная аналоговая линия может дать аварийный путь при потере IP-связности.

Взаимодействие со старой PBX

Во время постепенной миграции старая PBX может сосуществовать с новой IP PBX. Во многих случаях ее порт расширения ведет себя как источник FXS, потому что подает питание и гудок телефону. Чтобы подключить это расширение к новой IP-системе, шлюз должен использовать FXO-порт.

Это позволяет обмениваться вызовами между старой и новой системами в переходный период. Организация сохраняет номера, проводку, привычки пользователей и непрерывность сервиса, пока переводит отдельные отделы или площадки на новую платформу.

Планирование емкости портов и потока вызовов

Планирование должно начинаться с реального инвентаря: аналоговые телефоны, факсы, тревожные устройства, лифтовые телефоны, домофоны, PSTN-линии и старые PBX-порты. Каждый аналоговый терминал обычно требует один FXS-порт. Каждая внешняя аналоговая линия или источник расширения старой PBX обычно требует один FXO-порт.

Нужно учитывать и одновременные вызовы. Восемь аналоговых телефонов не всегда означают восемь одновременных разговоров, но каждому телефону нужен собственный FXS. Четыре PSTN-линии через FXO обычно дают до четырех внешних вызовов одновременно. Это помогает избежать нехватки портов и лишних затрат.

Поток вызовов также важен. Входящие PSTN-вызовы могут идти на автооператора, ресепшен, очередь или группу телефонов. Исходящие вызовы могут требовать префиксов, приоритета экстренных вызовов, маршрутизации по стоимости или резервных правил. Эти правила проектируются до установки.

Типичные ошибки кабельного подключения

Поскольку FXS и FXO выглядят похоже, их проверяют до подключения. Нужно подтвердить маркировку порта, модель шлюза, тип модуля и назначение кабеля. Phone, TEL или значок трубки обычно означают FXS. Line, CO или PSTN обычно означают FXO.

Руководство по выбору портов

Правильный шлюз выбирают по тому, что нужно подключить. Площадке с множеством аналоговых телефонов нужно достаточно FXS-портов. Площадке с несколькими PSTN-линиями нужны FXO-порты. Для миграции может потребоваться смешанный шлюз.

Контрольный список ввода в эксплуатацию

Перед запуском каждый аналоговый порт тестируется по реальному назначению. Нужно проверить тип порта, метку кабеля, подключенный терминал, источник линии, номер расширения, транковый маршрут, caller ID, звонок, входящую и исходящую маршрутизацию, DTMF и освобождение вызова.

Для площадок, где FXO используется как резерв, failover тестируют при имитации сетевого сбоя. Нужно подтвердить, что экстренные или приоритетные вызовы проходят, когда SIP-транки или интернет недоступны. Для FXS проверяют звонок телефона и работу факсов или специальных терминалов.

После ввода конфигурацию нужно задокументировать: IP шлюза, SIP-сервер, способ аутентификации, соответствие портов, план нумерации, таблица маршрутов, политика failover, версия прошивки и физические метки кабелей. Хорошая документация упрощает обслуживание и расширение.

Операционное управление после развертывания

Аналоговые шлюзы следует контролировать как другие сетевые голосовые устройства. Администраторы проверяют регистрацию, состояние линии, журналы вызовов, ненормальные разрывы, использование портов и тревоги. Даже редко используемую резервную PSTN-линию нужно регулярно тестировать.

Обновления прошивки, резервные копии конфигурации, политика паролей и контроль доступа к сети также входят в план обслуживания. Аналоговые шлюзы соединяют старые физические линии с современными IP-системами, поэтому находятся на важной границе между наследуемой инфраструктурой и цифровыми сервисами.

Деловая ценность для корпоративной связи

Хорошо спланированное решение FXS и FXO помогает сохранить инвестиции и модернизировать голосовую систему. Вместо немедленной замены всех аналоговых устройств компания может повторно использовать телефоны, факсы, PSTN-линии и старые PBX-соединения через управляемую архитектуру шлюза.

Подход ценен для call-центров, филиалов, гостиниц, заводов, школ, больниц, логистических объектов, общественных зданий и промышленных площадок. Он снижает риск миграции, сохраняет критичные сервисы онлайн и создает практический мост между старой голосовой инфраструктурой и IP-платформами.

Для руководителей ценность не только в совместимости. Хорошее решение снижает стоимость проекта, сокращает срок миграции, сохраняет номера, поддерживает аварийный резерв и упрощает поэтапные обновления. Для IT и телеком-команд это управляемый путь к централизованной IP-связи.

FAQ

Может ли аналоговый шлюз решить все проблемы старых медных линий?

Нет. Он может преобразовать и управлять соединением, но не исправит полностью плохое качество линии оператора, поврежденные водой кабели, проблемы заземления или нестабильную старую проводку. Физическое тестирование линии всё равно нужно.

Почему факс требует отдельного тестирования после миграции?

Передача факса чувствительнее обычной речи. Даже если голосовые вызовы звучат хорошо, факс может отказать из-за кодеков, потери пакетов, задержки или отсутствия поддержки. Реальные тесты факса нужны до приемки.

Должен ли каждый филиал использовать одинаковое число портов FXS и FXO?

Нет. Количество портов зависит от реальных устройств и линий. Филиалу с большим числом аналоговых телефонов нужно больше FXS, а филиалу с PSTN-резервом — больше FXO.

Как службе обслуживания избежать путаницы в будущем?

Каждый порт нужно документировать: тип интерфейса, номер порта шлюза, подключенное устройство или линия, номер расширения или транка, маршрут кабеля и назначение сервиса. Четкая маркировка сокращает диагностику.

Когда подходит смешанный FXS и FXO шлюз?

Он подходит, когда одной площадке нужен и доступ аналоговых терминалов, и доступ PSTN-линий. В больших системах отдельные FXS и FXO шлюзы проще расширять, обслуживать и изолировать при поиске неисправностей.
