На резервуарных парках, насосных станциях, в зонах загрузки, компрессорных цехах и других опасных промышленных зонах первая задача связи после утечки, отказа оборудования, пожара или травмы персонала обычно состоит в установлении надежной связи с диспетчерским центром. Полевой персонал должен сообщить, где произошла проблема, что он видит или слышит, работает ли оборудование и находится ли кто-либо в непосредственной опасности. Взрывозащищенные телефоны служат фиксированной двусторонней точкой связи для этой цели.

После того как ситуация понята, связь может потребоваться расширить за пределы звонящего. Возможно, потребуется отправить бригады технического обслуживания, остановить работы поблизости, а персонал одной или нескольких зон должен получить одно и то же предупреждение. Подключение телефонов, диспетчерских консолей и ресурсов оповещения через единую командную среду позволяет рассматривать эти действия как единый операционный процесс вместо нескольких изолированных задач связи.

В чем различаются функции телефона и оповещения

Взрывозащищенные телефоны и промышленные системы оповещения служат разным операционным целям. Телефон поддерживает двустороннюю связь «точка-точка». Полевой персонал может описать необычное поведение оборудования, подтвердить, занята ли зона, и ответить на вопросы диспетчерской. Затем диспетчер может выдать инструкции, адресованные именно этому человеку или месту.

Система оповещения предназначена для связи «один-ко-многим». Вместо того чтобы связываться с персоналом индивидуально, диспетчерский центр может отправить одно и то же предупреждение, инструкцию по остановке, сообщение об эвакуации или оперативное уведомление всем в пределах определенной зоны вещания.

Эти две функции дополняют друг друга. Телефон предоставляет детали и подтверждение; оповещение распространяет проверенное сообщение на более широкую аудиторию. Диспетчерский уровень координирует переход от полевого разговора к более широкому оповещению, когда ситуация этого требует.

Это различие особенно важно на опасных производствах. Локальная проблема с оборудованием не является автоматическим основанием для прерывания работы всего объекта, а инцидент, затрагивающий несколько рабочих зон, невозможно эффективно обработать через серию индивидуальных звонков. Метод связи должен соответствовать фактическому масштабу события.

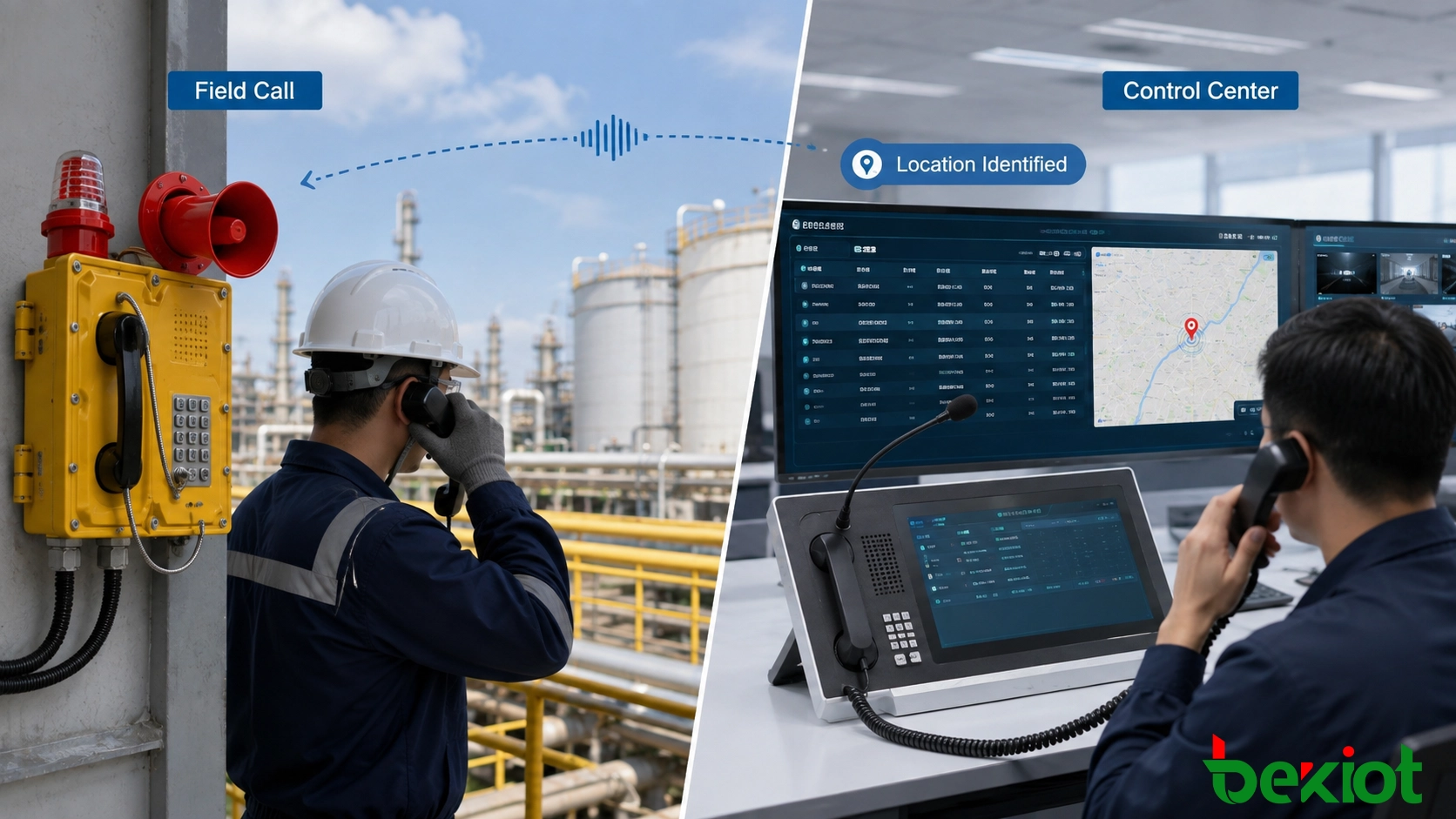

Как полевые вызовы поступают в диспетчерский центр

Взрывозащищенные телефоны обычно устанавливаются вблизи критического оборудования, входов в производственные зоны, маршрутов инспекций, погрузочных пунктов и других мест, где требуется постоянный доступ к связи. Поскольку терминал стационарен, его физическое расположение может стать частью информации об инциденте.

Названия терминалов и номера добавочных должны соответствовать единой структуре объекта. База данных диспетчерской может идентифицировать полевые точки как:

• Резервуарный парк 01

• Насосная станция 03

• Зона загрузки 02

• Компрессорная 01

• Здание инженерных сетей 04

Когда поступает вызов, оператор сразу видит, какая зарегистрированная точка звонит. На крупном нефтеперерабатывающем заводе, шахте или промышленном объекте с несколькими подразделениями это экономит драгоценное время по сравнению с тем, чтобы просить каждого звонящего объяснять свое местоположение до того, как можно будет обсудить саму проблему.

Затем диспетчер может сосредоточиться на информации, необходимой для реагирования: задействованное оборудование, текущее рабочее состояние, статус персонала, видимые или предполагаемые опасности, направление, в котором может развиваться ситуация, и какие бригады следует связать.

Там, где требуется запись и прослеживаемость событий, система может сохранять время вызова, информацию о вызывающем и цели, продолжительность вызова и связанные записи. Это дает операторам и руководителям полезную историю связи без необходимости восстанавливать последовательность позже по рукописным заметкам.

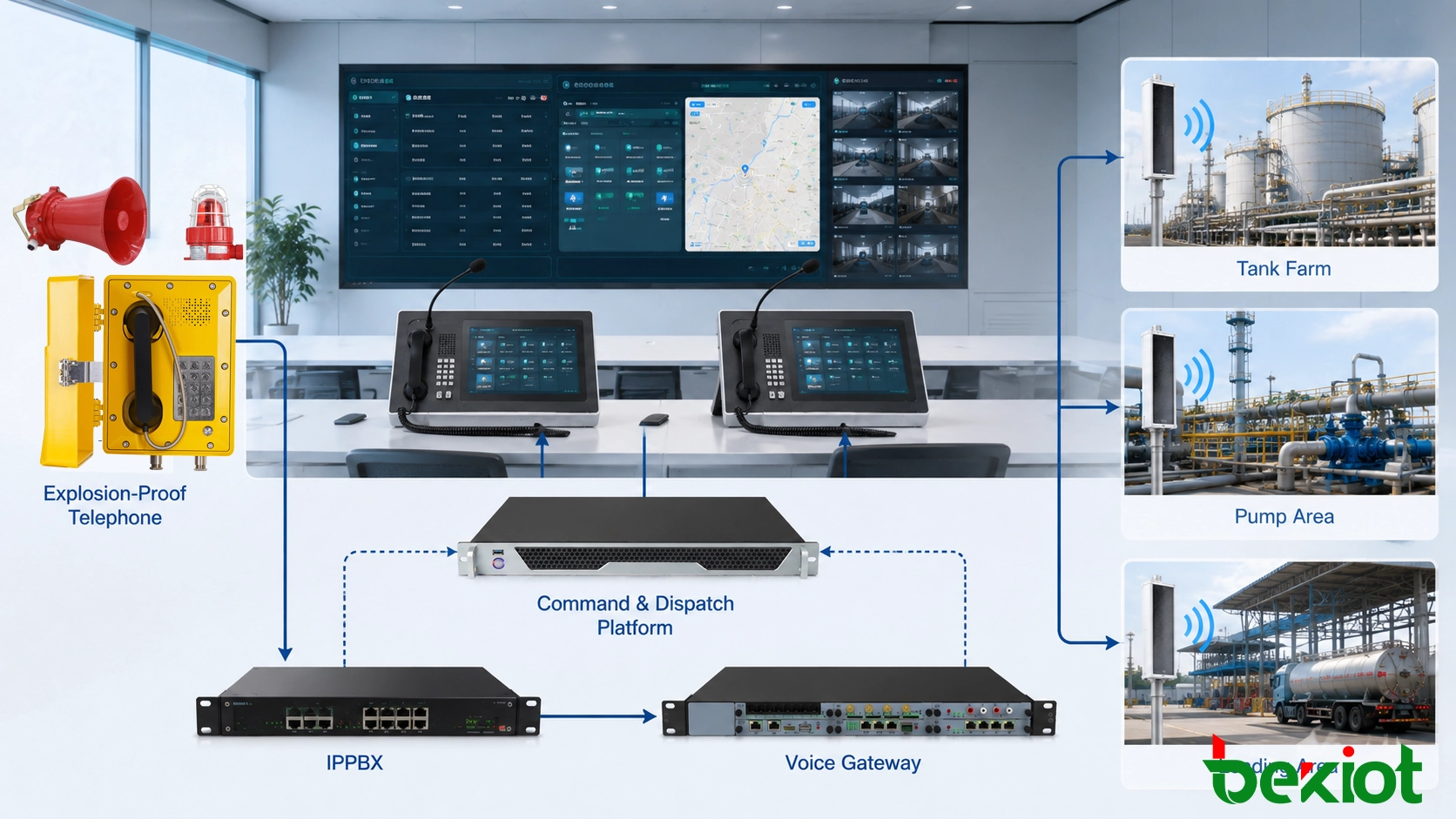

Подключение полевых ресурсов на единой платформе

Интеграция телефона и оповещения работает наилучшим образом, когда полевые терминалы, рабочие места диспетчерской и ресурсы вещания управляются через единую структуру связи. Система командования и диспетчеризации Becke Telcom может использоваться для организации телефонов, SIP-оконечных точек, диспетчерских консолей и ресурсов оповещения в соответствии с зонами завода, отделами и операционными обязанностями.

Связанный продукт:    Система командования и диспетчеризации Becke Telcom

Полевые терминалы на основе SIP и IP могут подключаться через IP-сеть. Существующие аналоговые взрывозащищенные телефоны также могут оставаться в эксплуатации через соответствующие системы IP-АТС, голосовые шлюзы или другие интерфейсы. Это полезно в проектах модернизации, где большое количество установленных полевых телефонов все еще пригодны к использованию, и их замена только для модернизации управляющей платформы привела бы к ненужным затратам и строительным работам.

В интерфейсе диспетчерской объекты связи можно группировать по производственным зонам, отделам или должностным функциям. Операторы могут напрямую выбрать насосную станцию, группу безопасности, бригаду техобслуживания или диспетчерскую, вместо того чтобы запоминать множество добавочных номеров.

При обработке инцидентов платформа может поддерживать обычные операции с вызовами, такие как ответ, вызов, удержание и перевод, а также многостороннюю координацию при необходимости. Диспетчер может разговаривать с точкой сообщения, связываться с ответственными сотрудниками по обслуживанию или безопасности и управлять последовательностью связи, не теряя из виду исходный вызов.

Ресурсы оповещения могут быть организованы в той же операционной структуре. После проверки полевых условий диспетчер выбирает нужную зону вещания и отправляет сообщение из среды управления. Это уменьшает необходимость покидать рабочий процесс по инциденту и снова искать ту же зону в несвязанном интерфейсе оповещения.

Зона оповещения должна соответствовать риску

Крупный промышленный объект редко должен рассматривать каждый громкоговоритель как одну постоянную группу вещания. Резервуарные парки, технологические установки, зоны загрузки, компрессорные цеха, склады, инженерные сети и административные здания часто имеют разные эксплуатационные условия и разную степень подверженности одному и тому же событию.

Зонирование оповещения должно соответствовать физическим производственным границам, распределению персонала и правдоподобным путям распространения опасности. Диспетчерский центр может затем расширять зону оповещения по мере развития события.

• Локальное оповещение: затронутая установка и непосредственно прилегающие рабочие места получают первое предупреждение.

• Расширенное оповещение: соседние зоны добавляются, когда мониторинг или полевые отчеты указывают на то, что риск выходит за пределы первоначальной зоны.

• Широкомасштабное оповещение: более крупные производственные участки или весь объект включаются, когда план реагирования на чрезвычайные ситуации требует более широких действий.

Такая структура позволяет избежать ненужных общезаводских объявлений для изолированных событий, сохраняя при этом возможность быстрого наращивания. Она также дает диспетчеру более четкое представление о связи между местом инцидента и персоналом, которому действительно требуется сообщение.

Права пользователей должны следовать той же логике. Обычный оператор может иметь право вызывать только определенные технологические зоны, в то время как руководители по безопасности или старшие диспетчеры могут иметь доступ к более широким зонам. Общеобъектовое или межзонное вещание может быть ограничено пользователями с соответствующими операционными полномочиями.

Ручная диспетчеризация и предустановленные планы реагирования

Не каждое объявление должно собираться вручную после возникновения сигнала тревоги. Если на заводе уже действуют системы пожарной сигнализации, обнаружения горючих газов, звуковой и световой сигнализации или другие платформы безопасности, информация о тревоге может быть связана с ресурсами связи при наличии подходящих интерфейсов.

Например, сигнал газоанализатора может идентифицировать соответствующую зону завода на экране диспетчера и помочь оператору найти ближайшие телефонные точки и связанные зоны оповещения. Оператор может сразу перейти к процедуре реагирования вместо ручного поиска того же местоположения в нескольких независимых системах.

Повторяющиеся сообщения о чрезвычайных ситуациях также могут быть подготовлены заранее. Предупреждения, объявления об эвакуации или сборе могут храниться как предварительно заданные задачи вещания, так что диспетчеру нужно только проверить событие, выбрать или подтвердить требуемую зону и запустить соответствующее сообщение.

Полная автоматизация должна использоваться с осторожностью в сложных промышленных процессах. Сигнал тревоги может указывать на аномальное состояние, не обязательно требующее немедленной эвакуации. Состояние производства, резервирование, полевые подтверждения и процедуры компании могут влиять на правильный ответ.

Для многих приложений контролируемая последовательность индикации тревоги, проверки оператором и активации предустановленного плана обеспечивает практичную операционную модель. Она сокращает время, необходимое для поиска правильных ресурсов связи, сохраняя окончательное решение о вещании под контролем уполномоченных лиц.

Акустические характеристики должны быть подтверждены на месте

Онлайн-статус на экране диспетчера подтверждает доступность сети, а не разборчивость речи. Нефтеперерабатывающие заводы, шахты, металлургические комбинаты, порты и крупные производственные площадки содержат компрессоры, насосы, вентиляторы, транспортные средства и технологическое оборудование, которые могут маскировать как аудио телефона, так и объявления оповещения.

Взрывозащищенные телефоны должны располагаться там, где персонал может до них добраться и управлять ими в реальных рабочих условиях. Технически соответствующее устройство все равно может быть трудным в использовании, если оно слишком далеко от рабочего места, скрыто за трубопроводами или установлено в стороне от обычных маршрутов инспекции.

Операторы также могут носить защитные перчатки, средства защиты слуха или другие СИЗ. Плохое освещение, пыль, дождь и высокий фоновый шум могут дополнительно влиять на то, как быстро полевой пользователь находит терминал, снимает трубку и связывается с диспетчерской.

Проектирование системы оповещения требует отдельной акустической оценки. Разные пространства создают разные проблемы с покрытием:

• Открытые резервуарные парки требуют достаточного наружного покрытия с учетом воздействия окружающей среды.

• Компрессорные цеха нуждаются в уровнях речи, остающихся разборчивыми на фоне постоянного шума машин.

• Трубопроводные эстакады и плотные технологические структуры могут создавать физическое затенение.

• Большие закрытые мастерские могут вызывать отражение и реверберацию.

• Длинные коридоры требуют контролируемого направления и расстояния между громкоговорителями.

Только номинальная мощность громкоговорителя не определяет полезное покрытие. Уровень звукового давления, тип громкоговорителя, высота установки, ориентация, расстояние прослушивания, фоновый шум и местные акустические условия – все влияет на результат. Оборудование, установленное в классифицированных опасных зонах, также должно соответствовать применимым требованиям взрывозащиты для данной установки.

Ввод в эксплуатацию должен включать реальные голосовые тесты при работающем основном оборудовании, где это практически возможно. Операторы должны проверить обе стороны цепи связи: понимает ли полевой персонал диспетчерский центр и четко ли диспетчерский центр понимает звонящих с критически важных мест.

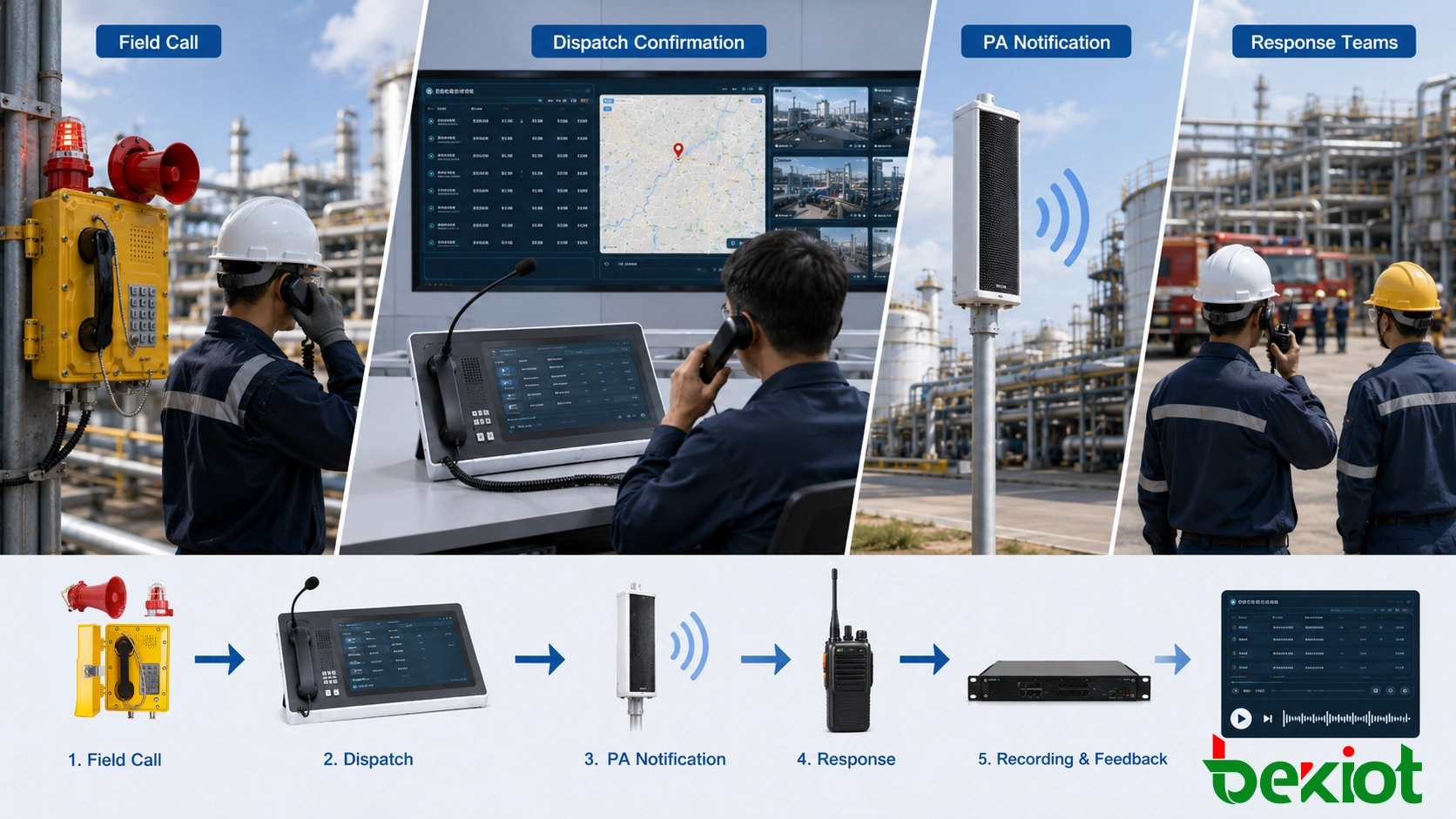

Полный рабочий процесс по инциденту на практике

Рассмотрим аномалию трубопровода в зоне загрузки нефтехимического завода. Полевой оператор замечает проблему и использует ближайший взрывозащищенный телефон для связи с диспетчерским центром. Диспетчерская консоль идентифицирует точку вызова, поэтому дежурный оператор может сразу сосредоточиться на состоянии трубопровода, близлежащем оборудовании и персонале, вместо того чтобы сначала определять, где находится звонящий.

Диспетчер удерживает полевого пользователя на линии, одновременно связываясь с группами безопасности и технического обслуживания. На основе первичного сообщения активируется зона оповещения загрузочной площадки, и не задействованному персоналу предписывается приостановить работу и покинуть пораженную зону.

Когда группа безопасности прибывает на место, они продолжают докладывать через доступные телефоны, радиостанции или другие подключенные терминалы связи. Данные мониторинга и полевая обратная связь определяют, остается ли первоначальная зона вещания достаточной, или необходимо оповестить соседние зоны.

Первоначальному звонящему не нужно искать другой способ связи по мере развития события. Диспетчерский центр может продолжать координировать несколько групп, сохраняя четкую связь между первым сообщением, последующими инструкциями и меняющимся охватом вещания.

После завершения инцидента записи вызовов и журналы диспетчеризации могут быть просмотрены вместе. Это дает руководителям более четкую временную шкалу: когда было получено первое сообщение, кто был связан, как менялась зона оповещения и как реагировали полевые бригады.

Интеграция дополнительных систем объекта

Как только ресурсы телефонии и оповещения используют общую диспетчерскую среду, другие системы объекта могут предоставлять дополнительный контекст, не заменяя свои существующие роли.

Видеонаблюдение может помочь операторам проверить видимые условия вблизи места вызова. Полевой звонящий может сообщать о запахе, звуке, вибрации или условиях вне поля зрения камеры, в то время как ближайшее видео дает более широкую картину перемещения персонала и состояния оборудования.

ГИС становится полезной на крупных заводах, шахтах, портах и многообъектных предприятиях, где физическое расстояние влияет на решения о реагировании. Телефонные точки, зоны оповещения и другие ресурсы связи могут быть привязаны к реальным местоположениям, помогая операторам видеть, что находится рядом с тревогой или экстренным вызовом.

Пожарные сигнализации, детекторы горючих газов и другие системы тревоги могут предоставлять местоположение события или тип тревоги в диспетчерскую среду. Эта информация может направлять операторов к соответствующим полевым контактам и зонам оповещения, не превращая коммуникационную платформу в замену специализированной системе безопасности.

В результате получается более четкое разделение ответственности: системы тревоги идентифицируют аномальные условия, видео обеспечивает визуальный контекст, ГИС показывает пространственные взаимосвязи, телефоны поддерживают двустороннюю связь с полем, а система оповещения передает более широкие инструкции. Диспетчерский уровень сводит эти ресурсы в единое операционное представление.

Заключение

Интеграция взрывозащищенных телефонов и систем оповещения наиболее эффективна, когда она проектируется вокруг обработки инцидентов, а не просто подключения устройств. Полевой телефон обеспечивает надежную точку сообщения, диспетчерская консоль помогает операторам идентифицировать и подтвердить событие, а система оповещения передает подтвержденные инструкции тем, кому они нужны.

Система командования и диспетчеризации Becke Telcom может обеспечить уровень управления связью для этой архитектуры, позволяя интегрировать существующие аналоговые и IP-ресурсы поэтапно. Видео, ГИС и информация о тревогах также могут быть введены при необходимости, предоставляя диспетчерскому центру больше контекста без изменения фундаментальной роли каждой системы.

Для нефтехимических, нефтегазовых, горнодобывающих, металлургических, портовых и других опасных промышленных объектов такая схема поддерживает практическую последовательность от полевого сообщения до адресного оповещения, скоординированного реагирования и окончательного анализа связи.

Часто задаваемые вопросы

Нужно ли заменять существующие аналоговые взрывозащищенные телефоны?

Не обязательно. Исправные аналоговые терминалы могут продолжать работать через соответствующие системы IP-АТС, голосовые шлюзы или другие интерфейсы, в зависимости от существующей архитектуры линий. Новые зоны могут переходить на SIP или IP-терминалы, в то время как старые участки модернизируются поэтапно.

Должны ли местоположения телефонов точно совпадать с зонами вещания?

Нет. Телефонные точки обычно определяются рабочими местами или местоположением оборудования, в то время как зоны оповещения основаны на акустическом покрытии, распределении персонала и производственных границах. Важным требованием является четкая взаимосвязь между точкой вызова и зоной вещания, которая, вероятно, понадобится операторам во время инцидента.

Что следует тестировать при вводе в эксплуатацию интеграции оповещения?

Ввод в эксплуатацию должен включать реальные полевые вызовы, идентификацию точки вызова, выбор зоны вещания, контроль прав доступа, тестирование разборчивости, восстановление после сетевых сбоев и проверку рабочих процессов оператора. Места с высоким уровнем шума должны тестироваться при работе репрезентативного производственного оборудования.

Можно ли управлять несколькими промышленными объектами из одного диспетчерского центра?

Да, если архитектура сети и системы поддерживает централизованную работу. Планы нумерации, имена объектов, разрешения на вещание, межобъектные связи и локальная устойчивость связи должны быть четко определены, чтобы операторы могли различать пункты назначения и избегать ошибок выбора между объектами.
