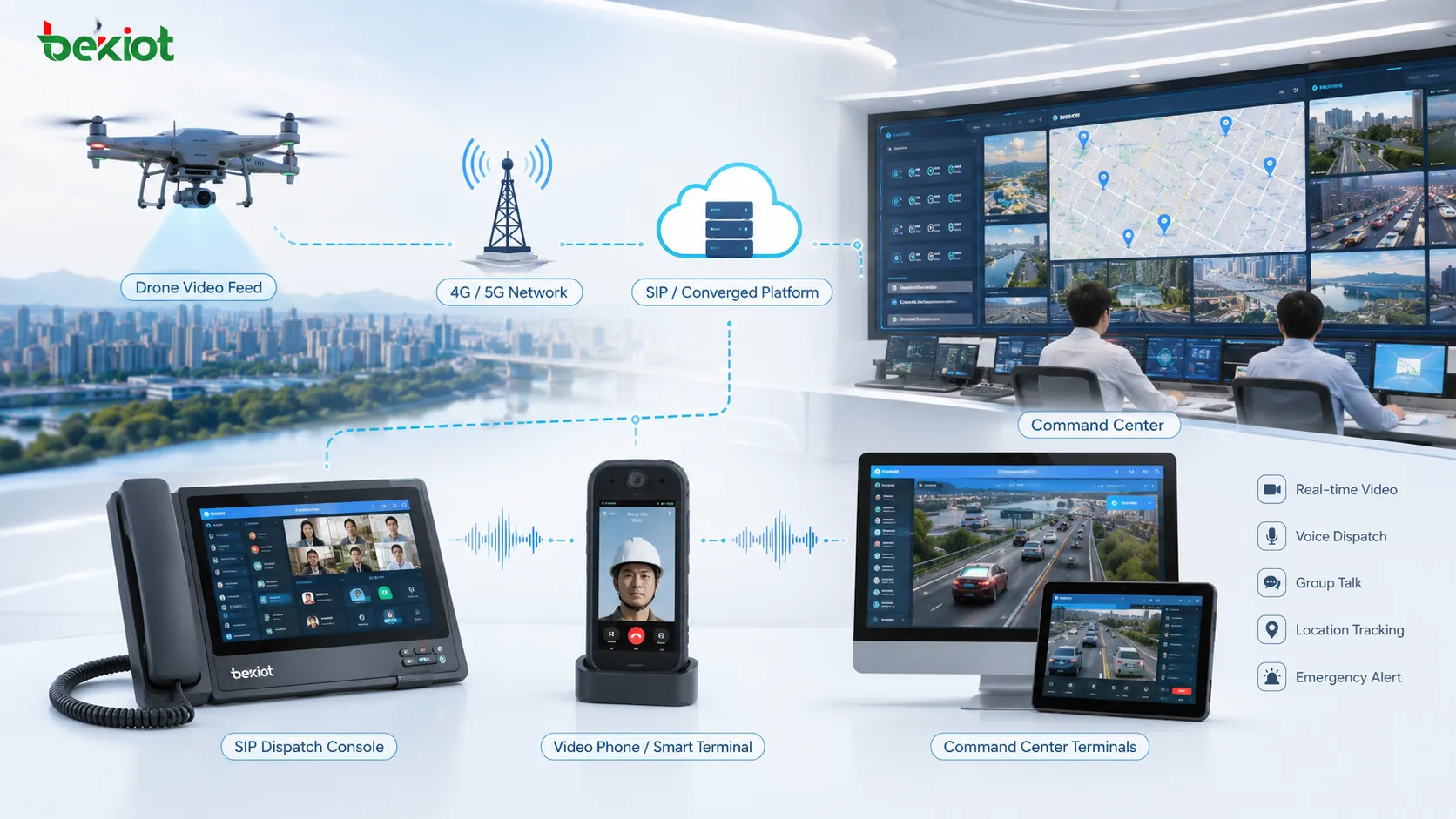

Конвергентные коммуникационные системы все чаще используются в повседневной эксплуатации, реагировании на чрезвычайные ситуации, диспетчерском управлении, промышленном надзоре, транспортном управлении и мобильной координации на объекте. Их ценность состоит в объединении голоса, видео, интеркома, конференций, диспетчеризации, записи и совместной работы в одной SIP-ориентированной коммуникационной среде.

По мере распространения дронов многим проектам требуется включать видео с дронов в реальном времени в ту же коммуникационную платформу. Вместо того чтобы оставлять изображение внутри отдельного пульта, приложения или платформы производителя, видео можно конвертировать, распределять и сопоставлять с ресурсами конвергентной системы, чтобы диспетчеры и полевые группы могли вызывать, просматривать, совместно использовать и координировать действия по живым воздушным изображениям.

Зачем видео с дронов нужен единый уровень доступа

Изображение с дрона не должно оставаться изолированным

Во многих полевых проектах дроны используются для патрулирования, инспекции, экстренной разведки, пожарно-спасательных работ, мониторинга движения, осмотра линий электропередачи, водохозяйственного надзора, охраны крупных мероприятий и временного наблюдения за площадками. Дрон быстро дает обзор сверху, но видеопоток часто остается закрытым в пульте управления, мобильном приложении или фирменной платформе.

Это создает разрыв между оператором дрона и командным центром. Если диспетчерская платформа, видеоконференц-зал, SIP-терминал или система экстренной связи не могут напрямую получить поток дрона, операторы вынуждены использовать демонстрацию экрана, ручную пересылку или временные программы. Такие методы часто нестабильны, плохо стандартизируются и медленно внедряются.

Выделенные шлюзы и серверы делают рабочий процесс надежнее

Более практичный способ — использовать выделенный видеошлюз для дронов или медиасервер дронов. Шлюз или сервер выполняет прием потоков, преобразование протоколов, SIP-сопоставление, медиапереадресацию и распределение видео. Конвергентной платформе не требуется крупная доработка; ей достаточно подключиться к медиашлюзу через стандартную коммуникационную архитектуру.

Такой подход повышает стабильность и сокращает сроки развертывания. Он также поддерживает разные бренды дронов, разные способы вывода с контроллеров, разные сетевые условия и разные терминалы отображения. Команда проекта может выбрать сервер на стороне системы, фронтальный шлюз или комбинированное развертывание в зависимости от сценария.

Развертывание сервера на стороне системы

Использование публичного IP или частной APN-сети

Один из распространенных вариантов — развернуть видеосервер дронов на стороне системы. Поскольку дроны обычно работают на открытых площадках или удаленных объектах, их видео часто возвращается в центр через мобильные сети. Поэтому серверу обычно нужен публичный IP-адрес, чтобы пульт или платформа дрона могли отправлять потоки обратно в центр.

В некоторых проектах частной сети можно использовать мобильный доступ на базе APN. APN может дать лучший контроль и безопасность сети, но увеличивает стоимость, сложность планирования и требования к координации. В большинстве проектов модель сети следует выбирать по уровню безопасности, полосе пропускания, задержке, ресурсам оператора и бюджету.

Контроллеры дронов отправляют потоки на сервер

Многие пульты управления дронами поддерживают доступ по 4G или 5G. Контроллер может отправлять живое видео на медиасервер по протоколам RTMP или GB/T28181. Если в проекте уже есть платформа управления дронами, док-станция или система ангара, эта платформа также может передавать видеопоток на медиасервер.

После поступления видео на сервер система может обрабатывать его как повторно используемый медиаресурс. Его можно просматривать в командном центре, пересылать в другие системы, показывать участникам конференции или связывать с SIP-номером внутри конвергентной платформы.

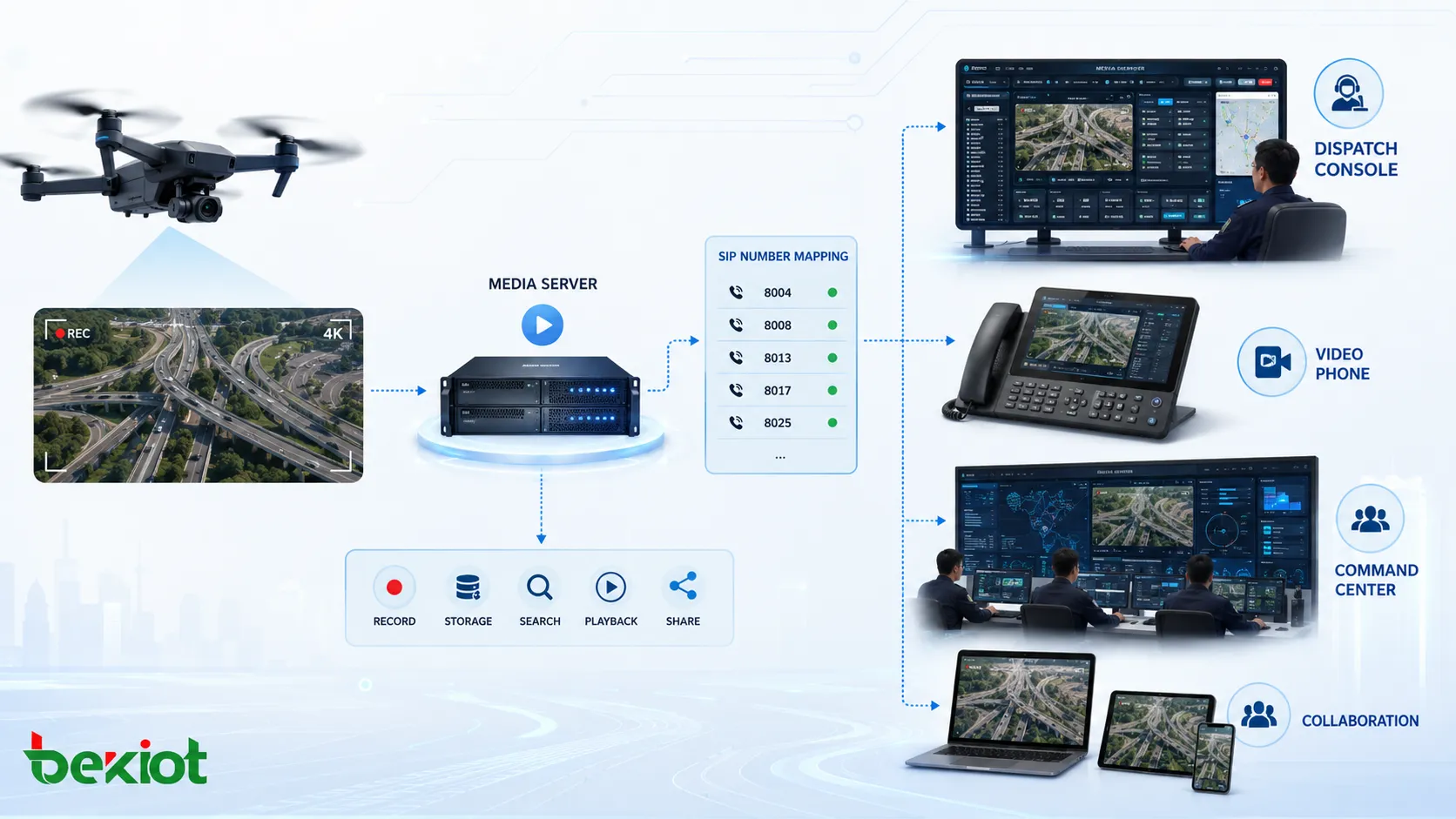

Преобразование потоков дронов в SIP-ресурсы

Сопоставление каждого видео с SIP-номером

Ключевое преимущество конвергентной интеграции — SIP-сеть. Медиасервер дронов может подключаться к конвергентному серверу связи по SIP. Каждый источник видео с дрона может быть сопоставлен с SIP-номером, что упрощает вызов и доступ с существующих коммуникационных терминалов.

Например, диспетчер может выбрать или вызвать номер видеопотока дрона с консоли. Видеотелефон может набрать соответствующий SIP-номер для просмотра обратного изображения. Интеллектуальный терминал также может получить поток через платформу. Так видео с дронов становится частью общего коммуникационного процесса, а не отдельным видеоприложением.

Простая настройка вместо тяжелой разработки

Во многих проектах SIP-метод снижает потребность в глубокой API-разработке. Подключение можно выполнить через SIP-регистрацию, планирование номеров, сопоставление потоков, настройку маршрутизации и параметры медиасервера. Это особенно полезно, когда конвергентная система уже развернута и заказчик хочет быстро добавить видео с дронов.

При этом медиасервер может продолжать предоставлять потоковые выходы и API для более глубокой интеграции. Если бизнес-платформе позже потребуется связь с картой, привязка событий, поиск записей, планирование ресурсов или пользовательский веб-дисплей, тот же медиаслой сможет поддержать дальнейшее развитие.

Связанная система: Конвергентная коммуникационная система Becke Telcom для голоса, видео, диспетчеризации и экстренной координации

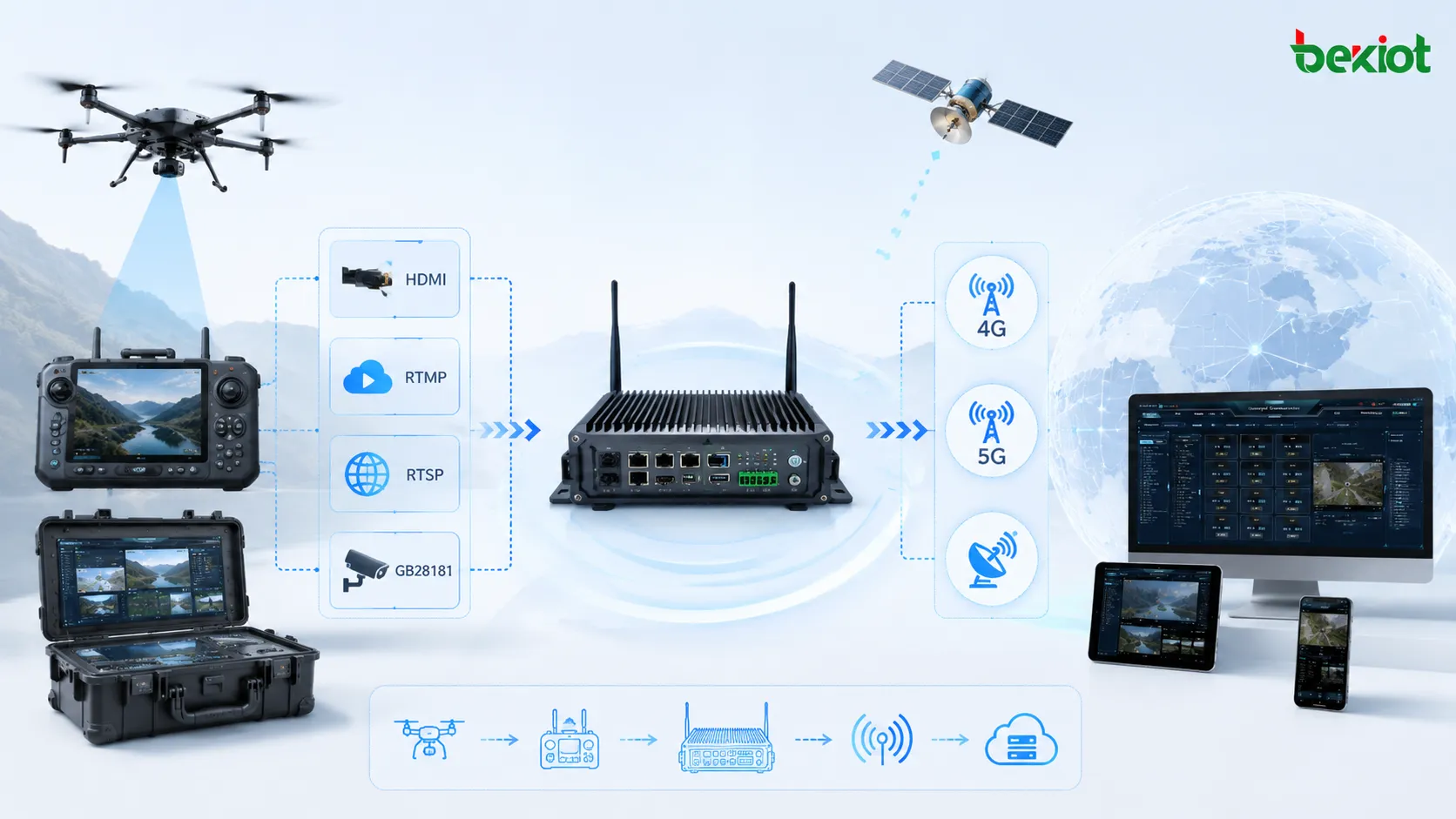

Развертывание фронтального шлюза

Когда дрон не может напрямую отправлять поток в центр

В некоторых условиях дрон не может напрямую отправить видео на платформу. Полевой группе также может потребоваться локальный просмотр, локальная раздача, отображение в автомобиле или временный обмен на месте до отправки потока в командный центр. В таких случаях фронтальный видеошлюз дронов размещается рядом с зоной работы дрона.

Фронтальный шлюз принимает видео на полевой стороне и затем отправляет его в конвергентную платформу по доступным сетевым каналам. Такая модель гибкая и хорошо подходит для мобильных командных автомобилей, переносных командных комплектов, аварийных рюкзаков, временных полевых станций и удаленных спасательных объектов.

Гибкий доступ через Wi-Fi, mesh, HDMI и IP-потоки

Видеошлюз может принимать сигналы разными способами в зависимости от дрона и полевой среды. Обычно используются Wi-Fi, ad hoc или mesh-сеть, HDMI-вход, RTMP, RTSP и GB/T28181. Это позволяет одному шлюзу поддерживать дроны разных брендов и моделей.

После приема видео шлюз может передать его назад через 4G, 5G, спутниковую сеть, проводную сеть или частные беспроводные каналы. Если используется соединение на основе регистрации, шлюзу нужен только сетевой доступ, а фиксированный публичный IP не требуется. Подключенный поток по-прежнему можно сопоставить с SIP-номером и вызвать из конвергентной платформы.

Комбинированная архитектура сервера и шлюза

Использование устройств в центре и на объекте

Для более крупных или требовательных проектов лучшим вариантом часто является комбинированное развертывание. Фронтальный шлюз используется в месте работы дрона, а медиасервер на стороне системы размещается в командном центре или дата-центре. Шлюз обрабатывает локальный доступ, локальный вывод и восходящую передачу. Сервер управляет распределением на стороне платформы, SIP-сопоставлением, пересылкой потоков и доступом с разных терминалов.

Эта архитектура полезна, когда системе нужна гибкость на объекте и стабильность в центре. Полевая группа может локально смотреть или распределять видео, а командный центр получает оптимизированные потоки для диспетчеризации, конференций, записи и межведомственной координации.

Оптимизация видео при изменении сетевых условий

Передача видео с дронов часто зависит от нестабильных полевых сетей. Полоса может меняться, задержка увеличиваться, а качество сигнала колебаться при движении. Связка шлюза и сервера может регулировать кодирование, частоту кадров, битрейт и разрешение по условиям передачи.

Например, система может использовать H.265 при передаче для снижения нагрузки на канал, затем преобразовать поток в H.264 перед доставкой на SIP-видеотелефон, диспетчерскую консоль, браузерный клиент или другой терминал, которому нужна совместимость H.264. Это повышает адаптивность системы и предотвращает ошибки воспроизведения из-за несовпадения кодеков.

Практические функции для командования и диспетчеризации

Доступ к нескольким дронам и единое управление

Выделенный видеосервер или шлюз дронов может поддерживать несколько дронов, разные бренды и разные режимы вывода видео. Это важно для аварийных служб, органов общественной безопасности, инспекционных компаний и промышленных операторов, которые используют разные модели для разных задач.

Вместо отдельного управления каждым потоком платформа может единообразно организовать видеоресурсы дронов. Операторы могут назначать номера, задавать имена, управлять правами доступа, смотреть живые потоки и распределять видео разным пользователям или системам согласно командному процессу.

Совместное использование воздушного видео с существующими терминалами

Когда видео с дронов становится частью конвергентной системы, его могут использовать многие существующие терминалы. Диспетчерские консоли могут открывать видео во время инцидента. Видеотелефоны могут вызывать поток для просмотра. Смарт-терминалы могут получать картинку во время полевой координации. Конференц-системы могут выводить воздушное изображение в совещание для совместного принятия решений.

Это снижает повторное построение систем. Заказчик может повторно использовать существующие терминалы и функции платформы вместо создания отдельной системы просмотра дронов для каждого проекта. Для экстренной связи конвергентная система Becke Telcom может рассматриваться как легкий вариант, когда видео с дронов, SIP-диспетчеризация, голосовой интерком, видеосовместная работа и командная координация должны работать вместе.

Рекомендации по планированию развертывания

Сначала подтвердите способ вывода видео с дрона

Перед внедрением команда должна подтвердить, как дрон выводит видео. Некоторые дроны могут отправлять RTMP через контроллер. Некоторые подключаются через GB/T28181. Некоторым нужен HDMI-выход контроллера. Другим требуется платформа производителя, док или система аэропорта дронов для пересылки потока.

Этот шаг определяет, нужен ли сервер на стороне системы, фронтальный шлюз или комбинированное развертывание. Он также влияет на планирование полосы, выбор кодека, требования к публичному IP, дизайн APN и необходимость полевого оборудования.

Планирование SIP-номеров и прав пользователей

Когда видео с дронов отображается в SIP-систему, планирование номеров становится важным. Каждый источник должен иметь четкий SIP-номер, имя, местоположение, правило доступа и сценарий использования. Диспетчеры должны знать, какой номер относится к какому дрону или полевой группе.

Права пользователей также нужно контролировать. Не каждому терминалу нужен доступ ко всем видео с дронов. Экстренные пользователи, операторы центра, полевые руководители и группы обслуживания могут иметь разные права. Правильная схема доступа повышает безопасность и предотвращает путаницу во время работы.

Сетевые и медиааспекты

Полоса пропускания и задержка влияют на качество просмотра

Видео с дронов чувствительно к качеству сети. Если восходящая полоса нестабильна, видео может зависать, задерживаться или отключаться. Команда проекта должна до развертывания оценить разрешение, битрейт, частоту кадров, uplink-полосу, сетевое резервирование и ожидаемые терминалы просмотра.

Для удаленных или дальних сред 4G/5G и спутниковые каналы можно использовать вместе с адаптивным битрейтом. Система не должна отправлять чрезмерно высокое разрешение на каждый терминал. Диспетчерской консоли может потребоваться поток более высокого качества, а мобильному терминалу — более низкое разрешение для ситуационной осведомленности.

Совместимость кодеков следует проверить заранее

Разные терминалы поддерживают разные кодеки. Некоторые системы дронов предпочитают H.265 для эффективной передачи, тогда как более старые SIP-видеоустройства или браузерные клиенты могут требовать H.264 или определенные форматы потоков. Если совместимость игнорировать, видео может дойти до платформы, но не отображаться на конечном терминале.

Практичный медиашлюз должен поддерживать преобразование форматов, пересылку потоков и настройку параметров. Возможность изменять кодек, битрейт, разрешение и частоту кадров делает интеграцию видео с дронов надежнее в смешанных терминальных средах.

Операционная ценность

Лучшая ситуационная осведомленность для полевого командования

Видео с дрона дает диспетчерам вид сверху, который стационарные камеры и наземные пользователи не всегда могут предоставить. После интеграции с конвергентной системой этот воздушный обзор становится частью командного процесса. Операторы могут говорить с полевыми группами, смотреть видео дрона, подключаться к конференции, выдавать инструкции и записывать процесс в одной системе.

Это ценно при пожарно-спасательных работах, ДТП, борьбе с паводками, инспекции энергосетей, промышленных авариях, пограничном патрулировании, охране крупных мероприятий и координации ликвидации бедствий. Система помогает быстрее понять ситуацию и точнее координировать ресурсы.

Более быстрая поставка проекта с меньшей модификацией платформы

Выделенный медиашлюз дронов снижает необходимость менять исходную коммуникационную платформу. Вместо перестройки всей видеосистемы проект может добавить слой шлюза или сервера, который адаптирует видео дронов в SIP- и streaming-ресурсы. Это снижает интеграционные риски и сокращает сроки внедрения.

Для системных интеграторов главная ценность — не только видеодоступ. Это способность превратить видео с дронов в стандартизированный коммуникационный ресурс, который можно вызывать, делиться, маршрутизировать, просматривать, записывать и расширять согласно реальным требованиям проекта.

FAQ

Можно ли записывать видео с дрона после входа в коммуникационную систему?

Да. Запись может выполняться на медиасервере, диспетчерской платформе или уровне видеоуправления. Проект должен определить, будет ли запись непрерывной, событийной, ручной или связанной с диспетчерскими инцидентами.

Может ли один поток дрона одновременно смотреть несколько ведомств?

Да. Медиасервер может распределять один входящий поток на несколько терминалов или платформ. Следует настроить права доступа и планирование полосы, чтобы многопользовательский просмотр не перегружал полевую сеть.

Требует ли интеграция изменения исходной системы дрона?

Не всегда. Если контроллер, платформа или док дрона может выводить RTMP, RTSP, GB/T28181 или HDMI, шлюз обычно может принять видео без изменения самого дрона. Интеграция в основном выполняется на уровне медиадоступа и коммуникационной платформы.

В чем разница между push и pull потока дрона?

Push означает, что контроллер или платформа дрона активно отправляет видео на медиасервер. Pull означает, что сервер или шлюз получает поток с доступного адреса или устройства. Лучший метод зависит от сетевой топологии, доступности публичного IP, правил firewall и возможностей оборудования.

Может ли система работать в мобильном командном автомобиле?

Да. Фронтальный шлюз можно установить в мобильном командном автомобиле, чтобы принимать локальное видео с дрона и отправлять его назад через 4G/5G, спутник или частные каналы. Он также может обеспечивать локальный просмотр или HDMI-выход для автомобильных дисплеев.
