Оператору диспетчерской необходимо предупредить персонал в зоне погрузки, не прерывая работу всего объекта. Вместо того чтобы открывать отдельное программное обеспечение оповещения или идти к специальному микрофону, оператор нажимает запрограммированную клавишу на телефоне диспетчера, выбирает нужную зону и говорит через трубку, громкую связь или микрофон на гибкой ножке.
Операция может занять всего несколько секунд, но за ней должны совместно работать несколько функций. Телефон диспетчера должен правильно зарегистрироваться, платформа SIP должна распознать цель оповещения, принимающие терминалы должны автоматически отвечать, а сеть должна передавать голос без чрезмерной задержки или потери пакетов.
В большинстве установок телефон диспетчера не подключается напрямую к каждому громкоговорителю. Он работает как SIP-оконечное устройство в более широкой системе связи, используя IP-АТС, SIP-сервер или платформу диспетчеризации для доступа к SIP-громкоговорителям, шлюзам оповещения и зонам вещания.
Положение телефона диспетчера в архитектуре оповещения
Система оповещения SIP обычно содержит уровень управления вызовами, оконечное устройство оператора и одно или несколько устройств вывода звука. Телефон диспетчера является оконечным устройством оператора, используемым для запуска прямых объявлений и выбора требуемого назначения.
Типичная система может включать:
-
SIP-телефон диспетчера или консоль оповещения
-
IP-АТС, SIP-сервер или платформа командования и диспетчеризации
-
SIP-рупорные громкоговорители и IP-колонные громкоговорители
-
SIP-шлюзы оповещения
-
Традиционные усилители и аналоговые линии громкоговорителей
-
Коммутаторы PoE, маршрутизаторы и сетевое оборудование безопасности
Как телефон диспетчера, так и оконечные устройства оповещения зарегистрированы на одной SIP-платформе. Каждое устройство или группа оповещения получает внутренний номер. Когда оператор набирает номер оповещения, платформа применяет настроенную маршрутизацию и подключает телефон к соответствующей точке вещания.
Для полностью IP-развертывания базовый путь соединения:
Телефон диспетчера → SIP-сервер или IP-АТС → Группа оповещения → SIP-громкоговорители

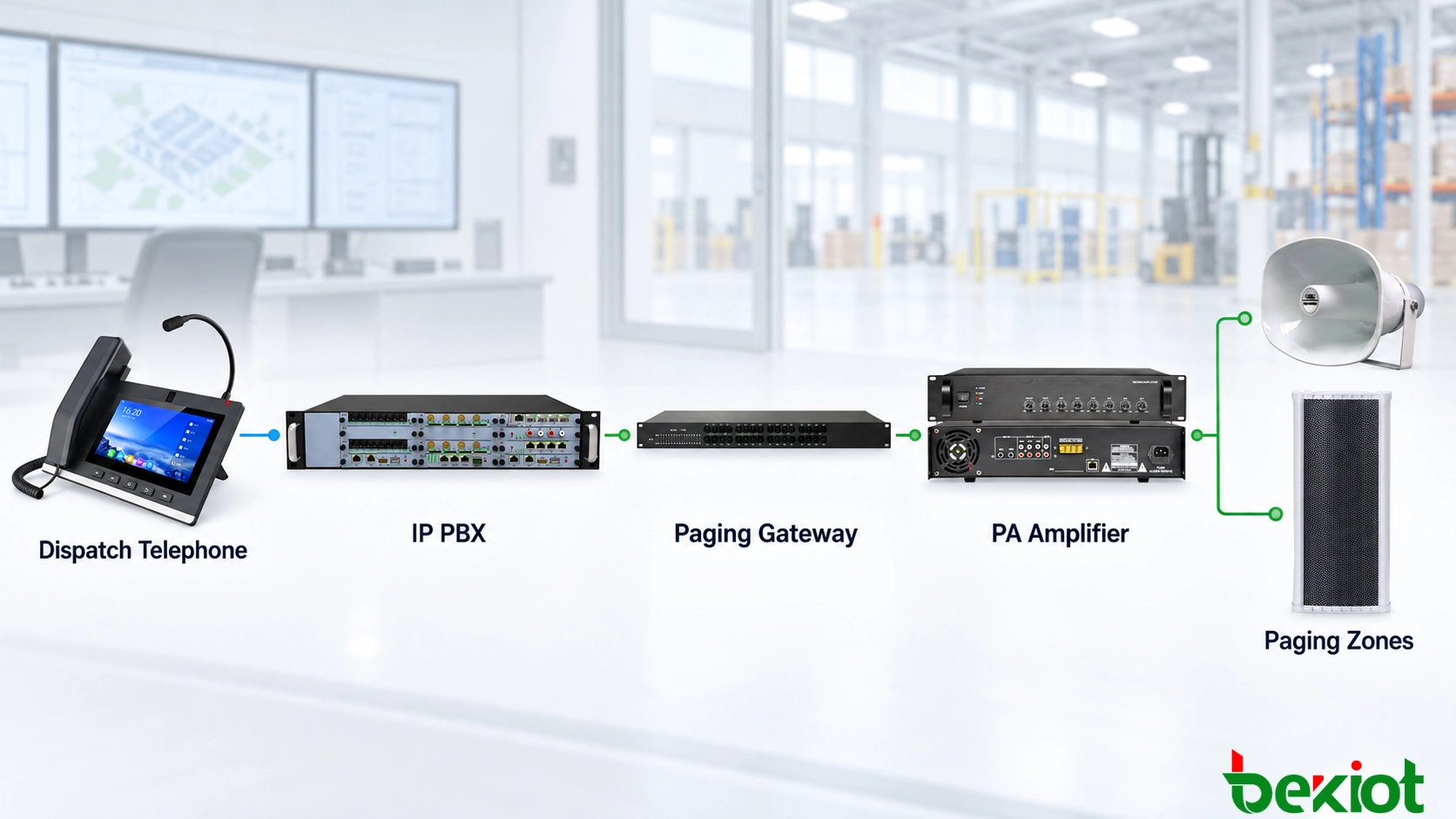

Если на объекте сохраняется существующая аналоговая система оповещения, путь становится:
Телефон диспетчера → SIP-сервер → SIP-шлюз оповещения → Усилитель PA → Аналоговые громкоговорители
В более крупной среде командования и управления платформа диспетчеризации может располагаться между телефоном и SIP-сервером. Она может добавлять разрешения оператора, записи оповещений, уровни приоритета, привязку сигнализации и графический выбор зон, в то время как SIP-сервер продолжает обрабатывать регистрацию устройств и маршрутизацию вызовов.
Методы подключения к различным сетям оповещения
Прямой вызов по SIP-внутреннему номеру
Прямой вызов по внутреннему номеру является самой простой схемой. Телефон диспетчера и каждый SIP-терминал оповещения регистрируются на IP-АТС или SIP-сервере как отдельные внутренние номера. SIP-рупор может использовать внутренний номер 6101, а IP-колонный громкоговоритель в другой зоне использует номер 6102.
Когда оператор набирает один из этих номеров, сервер устанавливает SIP-сессию между телефоном и выбранным оконечным устройством. Терминал оповещения автоматически отвечает и воспроизводит живой голос оператора.
Этот подход подходит для небольших систем, отдельных мест и установок, где операторам иногда необходимо обращаться к определенной зоне. Он также упрощает тестирование или обслуживание одного устройства оповещения без активации целой зоны.
Однако вызов каждого громкоговорителя по отдельности становится неэффективным, когда объект содержит много оконечных устройств. Поэтому индивидуальный вызов по внутреннему номеру следует резервировать для точечного оповещения, тестирования оборудования или мест, требующих независимого управления.
Группы оповещения SIP
Группа оповещения позволяет нескольким оконечным устройствам совместно использовать один номер назначения. Например, внутренний номер 6200 может представлять производственную зону и активировать шесть SIP-рупоров одновременно. Другие номера могут быть назначены складу, погрузочным площадкам, офисным зданиям или наружным зонам.
Группы оповещения обычно создаются на IP-АТС, SIP-сервере или платформе управления вещанием. В зависимости от системы платформа может устанавливать отдельные SIP-сессии с принимающими устройствами или преобразовывать вызов в многоадресный аудиопоток.
Групповое оповещение упрощает повседневную работу, поскольку диспетчер выбирает операционную зону, а не отдельный громкоговоритель. Оно также обеспечивает практическую основу для разрешений пользователей, расписаний оповещения и правил приоритета при чрезвычайных ситуациях.
Членство в зоне должно соответствовать физической планировке и операционным процедурам объекта. Например, громкоговоритель, установленный рядом с погрузочной площадкой, не должен автоматически принадлежать к группе оповещения склада только потому, что оба устройства подключены к одному сетевому коммутатору.
Подключение через SIP-шлюз оповещения
Шлюз оповещения используется, когда назначением является традиционный PA-усилитель или существующая аналоговая сеть громкоговорителей. Шлюз регистрируется на SIP-платформе как вызываемый внутренний номер и преобразует принимаемый SIP-аудио в аналоговый сигнал.
Когда шлюз получает вызов, он также может активировать реле для запуска усилителя, открытия аудиовхода или запуска контроллера зоны. Точная схема подключения зависит от выхода шлюза и входа усилителя, которые могут использовать RCA, симметричные аудиоразъемы или другой линейный интерфейс.
Такая конструкция позволяет организации добавить телефонное оповещение без замены действующих усилителей и громкоговорителей. Это особенно полезно на заводах, в кампусах, на складах и транспортных объектах, находящихся в процессе постепенного перехода на IP-связь.
Перед установкой проектная группа должна подтвердить требуемый уровень аудиосигнала, входное сопротивление, метод заземления и поведение реле. Успешный SIP-вызов не гарантирует правильного воспроизведения, если аналоговый интерфейс между шлюзом и усилителем не согласован.
Многоадресное оповещение под управлением SIP
Многоадресная рассылка полезна, когда одно и то же объявление должно достичь большого количества IP-громкоговорителей с минимальной задержкой настройки. Аудио передается на многоадресный адрес, и каждое авторизованное оконечное устройство, подписанное на этот адрес, может получать поток.
Телефон диспетчера может напрямую поддерживать многоадресную передачу, но эта возможность не должна предполагаться. Во многих установках телефон сначала совершает SIP-вызов на сервер, а платформа оповещения преобразует этот вызов в многоадресное аудио для выбранной зоны.
Сетевые коммутаторы должны поддерживать предполагаемую многоадресную схему. Перед развертыванием следует проверить IGMP snooping, конфигурацию VLAN и многоадресную маршрутизацию, особенно когда оповещение должно проходить через разные подсети или здания.
SIP-сигнализация и многоадресное аудио служат разным целям в этой схеме. SIP идентифицирует вызывающего, проверяет авторизацию и запускает задачу оповещения, в то время как многоадресная рассылка эффективно распространяет один и тот же аудиопоток на несколько оконечных устройств.
Учетные записи SIP и параметры оповещения
Интеграция начинается с назначения телефону диспетчера учетной записи SIP. Требуемые настройки обычно включают адрес SIP-сервера, внутренний номер, имя аутентификации, пароль, порт, метод транспорта и предпочтительный аудиокодек.
SIP-громкоговорители или шлюзы оповещения требуют аналогичных параметров регистрации. Каждое оконечное устройство также должно иметь четкое имя устройства и описание местоположения, чтобы обслуживающий персонал мог идентифицировать его, не полагаясь только на внутренний номер.
| Область конфигурации | Типичные параметры | Назначение |
|---|---|---|
| Телефон диспетчера | Учетная запись SIP, адрес сервера, порт, транспорт и кодек | Регистрирует оконечное устройство оператора и устанавливает вызовы оповещения |
| SIP-платформа | Внутренние номера, группы оповещения, правила маршрутизации и разрешения | Направляет вызовы в правильную зону или терминал |
| Оконечное устройство оповещения | Учетная запись SIP, автоматический ответ, громкость и многоадресный адрес | Принимает и воспроизводит прямые объявления |
| Шлюз оповещения | Выход аудио, действие реле и интерфейс усилителя | Подключает SIP-вызовы к традиционному PA-оборудованию |
| Сеть | VLAN, QoS, PoE, порты RTP и управление многоадресной рассылкой | Обеспечивает надежную сигнализацию и доставку аудио |
В следующем примере показано, как может быть организована небольшая промышленная система оповещения:
| Элемент | Пример конфигурации |
|---|---|
| Телефон диспетчера | Внутренний номер 2001 |
| Группа оповещения производства | Внутренний номер 6201 |
| Группа оповещения склада | Внутренний номер 6202 |
| Группа оповещения погрузочной площадки | Внутренний номер 6203 |
| Группа экстренного оповещения всех зон | Внутренний номер 6299 |
| Клавиша DSS 1 | Быстрый набор 6201 |
| Клавиша DSS 2 | Быстрый набор 6202 |
| Клавиша DSS 3 | Быстрый набор 6203 |
| Клавиша экстренного вызова | Быстрый набор 6299 с контролем разрешений на стороне сервера |
| Аудиокодек | G.711 A-law или μ-law в соответствии с требованиями платформы |
| Поведение оконечного устройства оповещения | Автоматический ответ |
Автоматический ответ необходим для прямого оповещения. Громкоговоритель не может ждать, пока кто-то вручную примет вызов. В зависимости от оборудования автоматический ответ может быть включен локально на терминале или инициироваться определенными SIP-заголовками, отправляемыми сервером.
Совместимость кодеков также должна быть подтверждена. G.711 обычно используется в управляемых локальных сетях, поскольку он обеспечивает предсказуемое качество голоса и широко поддерживается. G.711 A-law распространен во многих международных и европейских системах, в то время как G.711 μ-law часто используется в североамериканских и японских сетях. Телефон диспетчера, сервер и оконечные устройства оповещения должны использовать взаимно поддерживаемые настройки кодеков.
Для удаленных соединений можно рассмотреть кодек с меньшей полосой пропускания, но каждое устройство в аудиотракте должно поддерживать выбранный формат. Транскодирование возможно на некоторых коммуникационных платформах, хотя это увеличивает требования к обработке и может добавить дополнительную задержку.
Разрешения на вызовы должны предотвращать трансляцию обычного внутреннего номера в экстренные или общеобъектные зоны. Клавиша DSS предоставляет только доступ к настроенному номеру назначения. Авторизация должна обеспечиваться SIP-сервером или платформой диспетчеризации в соответствии с внутренним номером вызывающего, ролью пользователя, расписанием или группой оповещения.
Связанный продукт: IP-консоли диспетчера Becke Telcom

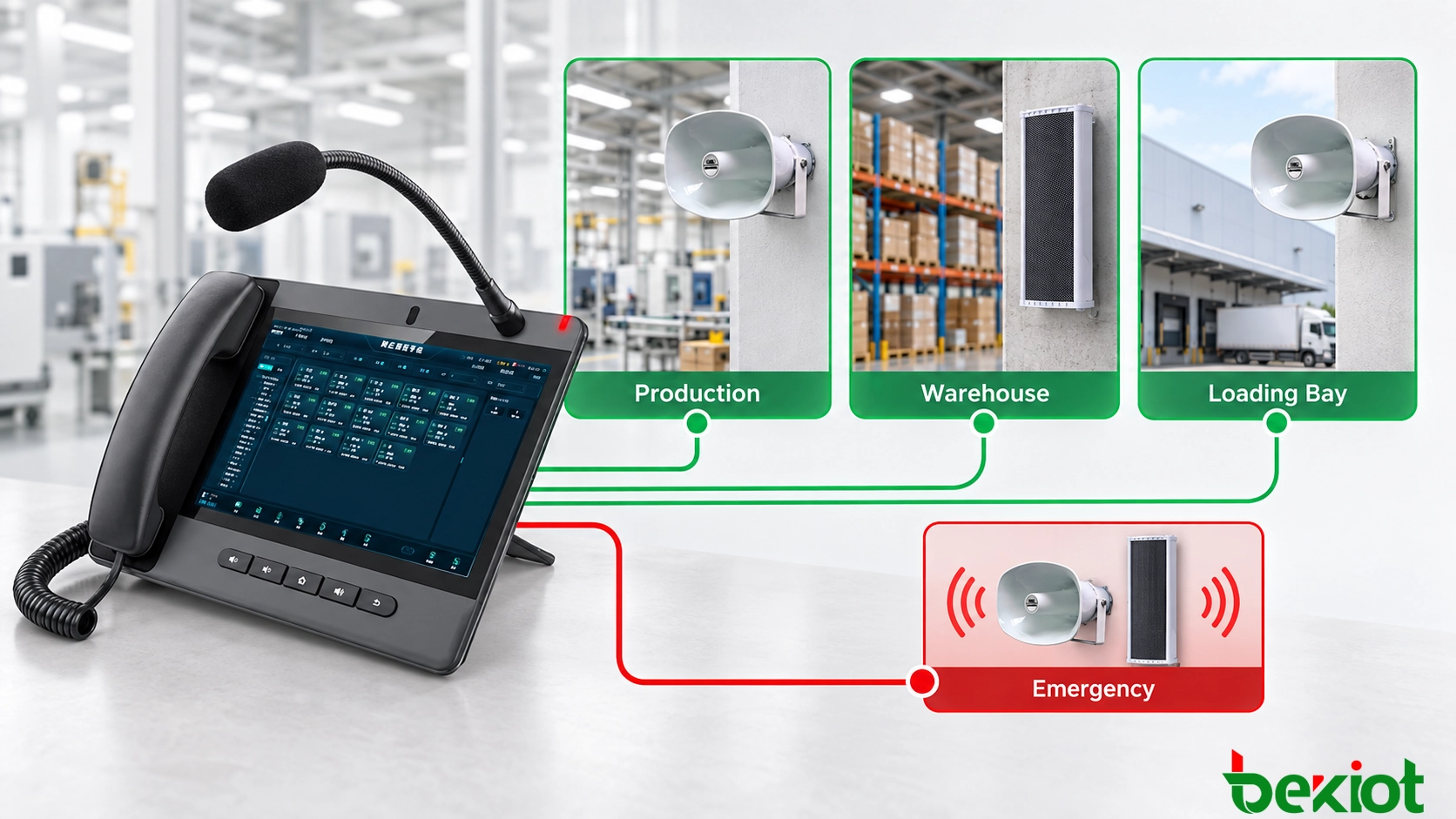

Выбор зоны одной кнопкой на телефоне диспетчера
Диспетчерская не должна требовать от операторов запоминания длинного списка внутренних номеров. Часто используемые цели оповещения могут быть назначены на клавиши DSS или программируемые клавиши на телефоне диспетчера.
| Метка клавиши | Цель оповещения | Пример использования |
|---|---|---|
| Производство | Группа оповещения производственной зоны | Инструкции по смене и операционные уведомления |
| Склад | Зона громкоговорителей склада | Координация погрузки и инвентаризации |
| Погрузочная площадка | Группа наружных рупоров | Инструкции для транспортных средств и персонала |
| Техобслуживание | Зона мастерской и аппаратной | Запросы на техническое реагирование |
| Экстренная | Авторизованная группа всех зон | Общеобъектные экстренные инструкции |
Метка, видимая оператору, должна описывать физическую или операционную зону, а не базовый внутренний номер. Это уменьшает ошибки выбора во время событий, чувствительных ко времени.
Программируемая клавиша может работать как клавиша быстрого набора или как элемент управления «нажми и говори». При быстром наборе оператор нажимает клавишу, ждет подключения пути оповещения, а затем говорит. При работе в режиме «нажми и говори» оператору может потребоваться удерживать клавишу во время речи и отпускать ее для завершения объявления.
Точное поведение клавиши должно быть подтверждено перед обучением персонала диспетчерской. Операторы не должны предполагать, что каждый телефон использует одинаковую последовательность нажатия, удержания и отпускания.
Некоторые телефоны диспетчера могут использовать подписки BLF или информацию о состоянии платформы для отображения доступности или активности назначения. Зеленый индикатор может обозначать доступную зону, а красный или мигающий индикатор может показывать активное объявление или состояние экстренной ситуации.
Отображение статуса зависит от совместимости между телефоном, SIP-сервером и системой оповещения. Клавиша может инициировать оповещение, даже если мониторинг состояния в реальном времени недоступен, поэтому требуемое поведение должно быть подтверждено во время проектирования системы.
Поток вызова и приоритет вещания
Когда оператор нажимает клавишу оповещения, телефон диспетчера отправляет SIP-ПРИГЛАШЕНИЕ на платформу управления вызовами. Платформа идентифицирует вызывающего, проверяет план набора и разрешения и определяет выбранную цель оповещения.
Затем платформа вызывает соответствующий SIP-громкоговоритель, шлюз или группу оповещения. После автоматического ответа назначения голос оператора передается в потоке RTP или преобразуется в многоадресное аудио для распространения на выбранные оконечные устройства.
Оператор должен дождаться подтверждающего тона оповещения, индикации на экране или лампы активной зоны, прежде чем говорить. Слишком раннее начало может привести к потере первой части сообщения, пока SIP-сессия и аудиотракт еще устанавливаются.
Таким образом, рабочий процесс оповещения можно резюмировать следующим образом:
-
Оператор выбирает нужную зону оповещения.
-
Телефон отправляет запрос вызова SIP.
-
Платформа проверяет назначение и разрешение оператора.
-
Оконечные устройства оповещения отвечают автоматически.
-
Телефон отображает активное состояние или воспроизводит подтверждающий тон.
-
Оператор произносит объявление.
-
Голос передается через RTP или многоадресную рассылку на выбранные оконечные устройства.
-
Оператор отпускает клавишу PTT или завершает вызов.
-
Платформа завершает сессию и возвращает зону в нормальное состояние.
-
Событие регистрируется, если ведение журнала включено.
Когда объявление заканчивается, платформа должна быстро освободить группу оповещения. Затем громкоговорители могут вернуться к фоновой музыке, запланированному воспроизведению или дежурному режиму в соответствии с их предыдущим состоянием.

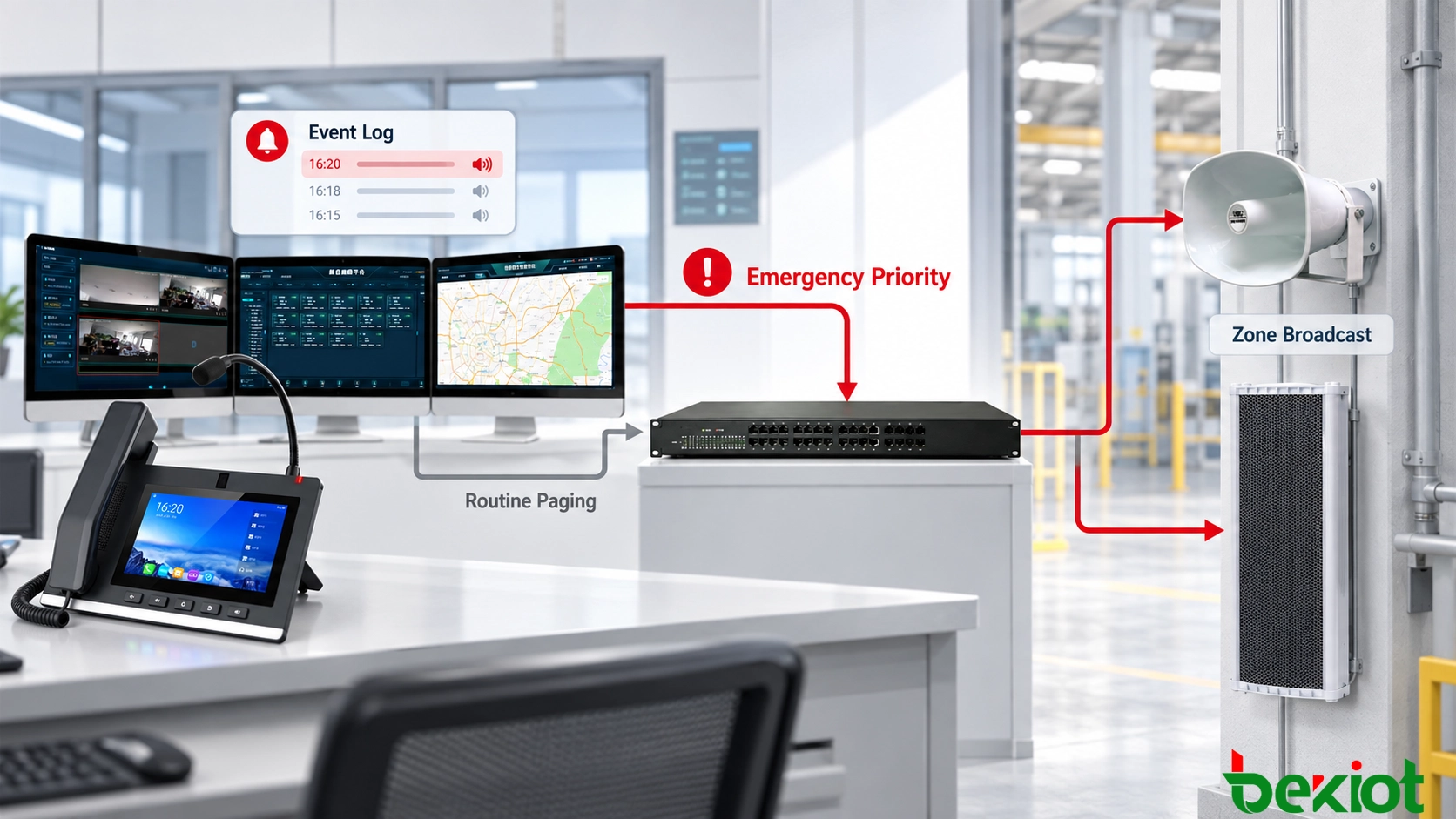

Экстренное оповещение требует дополнительного управления. Объявление с высоким приоритетом может потребовать прерывания фоновой музыки, запланированного аудио или уже идущего рутинного объявления. Система должна определить, какие роли операторов могут использовать эту функцию и какие зоны могут быть переопределены.
Приоритет не создается только телефоном диспетчера. SIP-платформа должна распознавать уровень приоритета, а принимающее оборудование оповещения должно поддерживать предполагаемое поведение прерывания.
Система также должна определить, что происходит, когда два оператора пытаются оповестить одну и ту же зону. Возможные политики включают:
-
Разрешение первому активному вызову сохранять контроль над зоной
-
Отклонение второго вызова с индикацией занятости
-
Помещение второго запроса в очередь оповещения
-
Разрешение оператору с более высоким приоритетом прервать активное объявление
Эти правила должны быть установлены перед вводом в эксплуатацию. Неопределенная политика разрешения конфликтов может привести к смешению аудио, прерыванию сообщений или неопределенности относительно того, какой оператор управляет зоной оповещения.
Записи и журналы событий могут предоставить идентичность оператора, цель оповещения, время начала и продолжительность вызова. Эти записи поддерживают анализ инцидентов и техническое обслуживание. Однако завершенная SIP-запись подтверждает только то, что сеанс связи состоялся; она не доказывает, что каждый громкоговоритель воспроизвел слышимый звук.
Ввод в эксплуатацию и устранение неисправностей
Тестирование должно охватывать весь путь от микрофона телефона диспетчера до выхода громкоговорителя. Успешная SIP-регистрация подтверждает только то, что устройство может общаться с сервером; она не подтверждает правильную маршрутизацию, автоматический ответ, передачу аудио или покрытие громкоговорителей.
Каждая зона оповещения должна вызываться индивидуально. Установщик должен проверить отображаемое имя зоны, устройства, активируемые вызовом, приглашение к соединению, уровень аудио и освобождение аудиотракта после того, как оператор положит трубку.
Начало и конец каждого тестового сообщения должны быть тщательно проверены. Если первые слова отсутствуют, оператор может говорить до того, как аудиотракт будет готов. Если последние слова обрываются, возможно, потребуется отрегулировать клавишу PTT или время завершения вызова.
Общеобъектные и экстренные группы должны тестироваться отдельно в контролируемых условиях. Тест должен подтвердить, прерывает ли экстренное оповещение аудио с более низким приоритетом и возобновляется ли нормальная служба после этого правильно.
Также следует проводить тесты с участием нескольких операторов. Один диспетчер может занять рутинную зону, в то время как другой пытается совершить обычный или экстренный вызов на то же назначение. Наблюдаемый результат должен соответствовать утвержденной политике приоритетов и разрешения конфликтов.
| Наблюдаемая проблема | Что проверить |
|---|---|
| Телефон диспетчера не может зарегистрироваться | Адрес SIP-сервера, учетная запись, пароль, порт, транспорт и сетевой доступ |
| Номер оповещения недоступен | План набора, группа оповещения, правило маршрутизации и разрешение вызывающего |
| Оконечное устройство звонит, но не отвечает | Настройки автоматического ответа и поддерживаемые SIP-заголовки оповещения |
| Вызов устанавливается без аудио | Порты RTP, совместимость кодеков, брандмауэр, NAT и маршрутизация мультимедиа |
| Начало сообщения отсутствует | Время установки вызова, подтверждающий тон и процедура оператора |
| Некоторые громкоговорители не получают групповое оповещение | Членство в группе, многоадресный адрес, IGMP и конфигурация VLAN |
| Аудио задерживается или прерывается | Потеря пакетов, задержка, политика QoS, пропускная способность и загрузка коммутатора |
| Зона остается занятой после оповещения | Освобождение SIP-сессии, поведение PTT, реле шлюза и тайм-аут оконечного устройства |
| Экстренное оповещение не может прервать рутинное аудио | Правила приоритета, авторизация пользователя и поддержка переопределения оконечного устройства |
Также следует рассмотреть резервный метод. Если центральный SIP-сервер выходит из строя, резервный сервер может взять на себя регистрацию устройств. В многоплощадочной системе локальные контроллеры оповещения могут поддерживать связь внутри пострадавшего объекта, когда WAN-соединение с центральной платформой недоступно.
Подходящий резервный дизайн зависит от операционного риска. Рутинные объявления на рабочем месте могут допускать кратковременное прерывание, в то время как экстренные диспетчерские центры, промышленные предприятия и транспортные объекты могут требовать избыточных серверов, резервного питания и непрерывности локального оповещения.
Надежное соединение между телефоном диспетчера и системой оповещения SIP зависит от большего, чем просто успешная SIP-регистрация. Маршрутизация зон, автоматический ответ, программируемые клавиши, приоритет аудио и качество сети должны быть протестированы как полный операционный путь. Для диспетчерской конечная цель проста: выбрать правильную зону, подтвердить готовность пути оповещения и передать четкое сообщение с наименьшим количеством действий.
Часто задаваемые вопросы
Может ли телефон диспетчера подключаться напрямую к SIP-громкоговорителям без IP-АТС?
Прямой IP-вызов возможен, когда оба устройства поддерживают одноранговую SIP-связь. Однако такая схема обеспечивает ограниченную маршрутизацию, разрешения, управление группами и отказоустойчивость. IP-АТС или SIP-платформа обычно более подходит для диспетчерских и многозоновых систем оповещения.
Может ли один телефон диспетчера вызывать несколько SIP-громкоговорителей одновременно?
Да. Громкоговорители могут быть назначены в группу оповещения, или платформа может распространять аудио оператора через многоадресную рассылку. Подходящий метод зависит от количества оконечных устройств, дизайна сети и возможностей SIP-платформы.
Требуется ли для телефона диспетчера выделенный сервер оповещения?
Не всегда. Совместимая IP-АТС может обеспечивать вызовы по внутренним номерам и базовые группы оповещения. Выделенная платформа оповещения или диспетчеризации более подходит, когда проект требует многих зон, уровней приоритета, запланированного аудио, привязки событий, мониторинга или детальных разрешений пользователей.
Может ли оператор получить подтверждение того, что объявление было услышано?
SIP-сигнализация может подтвердить, что оконечное устройство оповещения приняло вызов, но не доказывает, что люди услышали сообщение. Более надежное подтверждение может потребовать мониторинга оконечных устройств, обнаружения неисправностей усилителя, аудиотестов на основе микрофона или обратного вызова от персонала в пострадавшей зоне.
Что происходит, когда WAN-соединение с центральной платформой выходит из строя?
Оповещение может остановиться, если каждый вызов зависит от центрального сервера. Устойчивый дизайн может использовать локальный SIP-сервер, живучий шлюз или локальный контроллер оповещения, чтобы основная связь оставалась доступной на объекте во время сбоя WAN.
Поддерживает ли каждое SIP-устройство оповещения экстренное переопределение приоритета?
Нет. Поведение приоритета зависит от SIP-платформы, оконечного устройства оповещения и настроенной политики маршрутизации. Совместимость должна быть подтверждена путем тестирования взаимодействия, а не предполагаться на основе одной лишь SIP-регистрации.
