Руководство по обновлению изображения SIP-телефона с цветным экраном охватывает пользовательские обои, логотип, спецификации значков клавиш DSS, создание Photoshop, упаковку 7-Zip, веб-интерфейс и автоматическое предоста
Цветные IP-телефоны поддерживают индивидуальное обновление заставки экрана ожидания и логотипа заголовка. Модели серии H5 дополнительно поддерживают обновление значков быстрых клавиш. Доступны два способа обновления: через веб-интерфейс и автоматическое провизионирование. Поддерживаемые форматы изображений: .bmp и .tar.gz.
1. Характеристики заставок для различных моделей цветных IP-телефонов:
Таблица 1 – Характеристики заставок серии цветных телефонов
| Модель | Разрешение Ш*В | Глубина цвета | Формат | Размер файла | Имя файла |
| BX3S/BX4 | 320*240 | 16 бит RGB565 | bmp | ~150 КБ | Без ограничений |
| BX3SG | 320*240 | 16 бит RGB565 | bmp | ~150 КБ | Без ограничений |
| BX3U | 320*240 | 16 бит RGB565 | bmp | ~150 КБ | Без ограничений |
| BX4U | 320*240 | 16 бит RGB565 | bmp | ~150 КБ | Без ограничений |
| BH5 | 480*320 | 16 бит RGB565 | bmp | ~300 КБ | Без ограничений |
| BX5S | 480*320 | 16 бит / 24 бит RGB565 | bmp | ~300 КБ | Без ограничений |
| BX5U | 480*320 | 16 бит RGB565 | bmp | ~300 КБ | Без ограничений |
| BX6-Main | 480*272 | 24 бит RGB888 | bmp | ~380 КБ | Без ограничений |
| BX6-Sub | 240*320 | 16 бит RGB565 | bmp | ~150 КБ | Без ограничений |
| BX6U | 480 * 272 | 24 бит RGB888 | bmp | ~380 КБ | Без ограничений |
| BX7 | 800*480 | 24 бит RGB888 | bmp | ~1,00 МБ | Без ограничений |
| BX7C | 800*480 | 24 бит RGB888 | bmp | ~1,00 МБ | Без ограничений |
| GP210/GP210i-Main | 480*272 | 24 бит RGB888 | bmp | ~380 КБ | Без ограничений |
| GP210/GP210i-Sub | 320*480 | 16 бит RGB565 | bmp | ~300 КБ | Без ограничений |
2. Характеристики значков клавиш DSS для различных моделей цветных телефонов:
Таблица 2 – Характеристики значков клавиш DSS цветных моделей
| Модель | Разрешение Ш*В | Глубина цвета | Формат | Размер файла | Имя файла |
| BX3S/BX4 | - | - | - | - | - |
| BH5 | 54*54 | 16 бит RGB565 | bmp | ~5 КБ | См. таблицу 3 |
| BX4U-Side | 25*25 | 32 бит | Png | ~3 КБ | См. обычные клавиши DSS в таблице 4 |
| BX4U-Sub | 42*42 | 32 бит | Png | ~3 КБ | См. обычные клавиши DSS в таблице 4 |
| BX5U-Side | 25*25 | 32 бит | Png | ~3 КБ | См. обычные клавиши DSS в таблице 4 |
| BX5U-Sub | 42*42 | 32 бит | Png | ~3 КБ | См. обычные клавиши DSS в таблице 4 |
| BX6U-Side | 25*25 | 32 бит | Png | ~3 КБ | См. обычные клавиши DSS в таблице 4 |
| BX6U-Sub | 42*42 | 32 бит | Png | ~3 КБ | См. обычные клавиши DSS в таблице 4 |
| BX5S | - | - | - | - | - |
| BX6-Sub DSS | 42*42 | 32 бит | Png | ~3 КБ | См. обычные клавиши DSS в таблице 4 |
| BX7 | - | - | - | - | - |
| BX7C | 31*31 | 32 бит | Png | ~4 КБ | См. боковые клавиши DSS в таблице 4 |
| GP210/GP210i-Side | 25*25 | 32 бит | Png | ~2 КБ | См. боковые клавиши DSS в таблице 4 |
| GP210/GP210i-Sub DSS | 42*42 | 32 бит | Png | ~3 КБ | См. обычные клавиши DSS в таблице 4 |
3. Именование значков быстрого набора для режима ожидания телефонов BH5:
Таблица 3 – Именование пользовательских значков телефонов H5
| Тип файла | Имя файла | Формат | Размер файла | Разрешение ШхВ |
| Ресепшн | ICON_RECEPTION | bmp | ~5 КБ | 54x54 |
| Сервис | ICON_SERVICE | bmp | ~5 КБ | 54x54 |
| Уборка | ICON_CLEANING | bmp | ~5 КБ | 54x54 |
| Пробуждение | ICON_WAKEUP | bmp | ~5 КБ | 54x54 |
| Экстренная помощь | ICON_EMG | bmp | ~5 КБ | 54x54 |
| Менеджер | ICON_MANAGER | bmp | ~5 КБ | 54x54 |
Примечание: Фон изображений быстрых клавиш должен быть черным для удаления фона и отображения круглых значков на ЖК-экране.
4. Именование значков клавиш DSS для режима ожидания цветных телефонов:
Таблица 4 – Значки клавиш DSS и боковых клавиш DSS
| Тип клавиши DSS | Имя значка боковой клавиши DSS | Имя значка обычной клавиши DSS |
| Список BLF | side_custom_dss_blflist.png | custom_dss_blflist.png |
| DTMF | side_custom_dss_dtmf.png | custom_dss_dtmf.png |
| Отсутствует | side_custom_dss_edit.png | custom_dss_edit.png |
| Событие клавиши | side_custom_dss_keyevent.png | custom_dss_keyevent.png |
| Линия | side_custom_dss_line.png | custom_dss_line.png |
| URL и действие по URL | side_custom_dss_url.png | custom_dss_url.png |
| Мультикаст | side_custom_dss_mcast.png | custom_dss_mcast.png |
| Клавиша памяти / Передача с консультацией | side_custom_dss_mem_axfer.png | custom_dss_mem_axfer.png |
| Клавиша памяти / Слепая передача | side_custom_dss_mem_bxfer.png | custom_dss_mem_bxfer.png |
| Клавиша памяти / Парковка вызова | side_custom_dss_mem_callpark.png | custom_dss_mem_callpark.png |
| Клавиша памяти / Переадресация | side_custom_dss_mem_cfw.png | custom_dss_mem_cfw.png |
| Клавиша памяти / Конференция | side_custom_dss_mem_conf.png | custom_dss_mem_conf.png |
| Клавиша памяти / DTMF | side_custom_dss_mem_dtmf.png | custom_dss_mem_dtmf.png |
| Клавиша памяти / Интерком | side_custom_dss_mem_intercome.png | custom_dss_mem_intercome.png |
| Клавиша памяти / Индикатор новых сообщений | side_custom_dss_mem_mwi.png | custom_dss_mem_mwi.png |
| Клавиша памяти / Новый вызов | side_custom_dss_mem_newcall.png | custom_dss_mem_newcall.png |
| Клавиша памяти / Статус присутствия | side_custom_dss_mem_present.png | custom_dss_mem_present.png |
| Клавиша памяти / Быстрый набор | side_custom_dss_mem_spdial.png | custom_dss_mem_spdial.png |
Характеристики логотипа заголовка для цветных телефонов:
Примечание: Модели серий X5S и X6 временно не поддерживают индивидуальное обновление логотипа заголовка.
| Модель | Разрешение ШхВ | Глубина цвета | Формат | Размер файла | Имя файла |
| X3S/X4/H5/D5 | Ш ≤ ширина экрана; В < высота заголовка | 16 бит RGB565 | bmp | ~10 КБ | TITLE_LOGO |
Высота панели заголовка (titlebarH):
A: H5 = 40 пикселей
B: BX3S/BX4/D5 = 35 пикселей
Adobe Photoshop

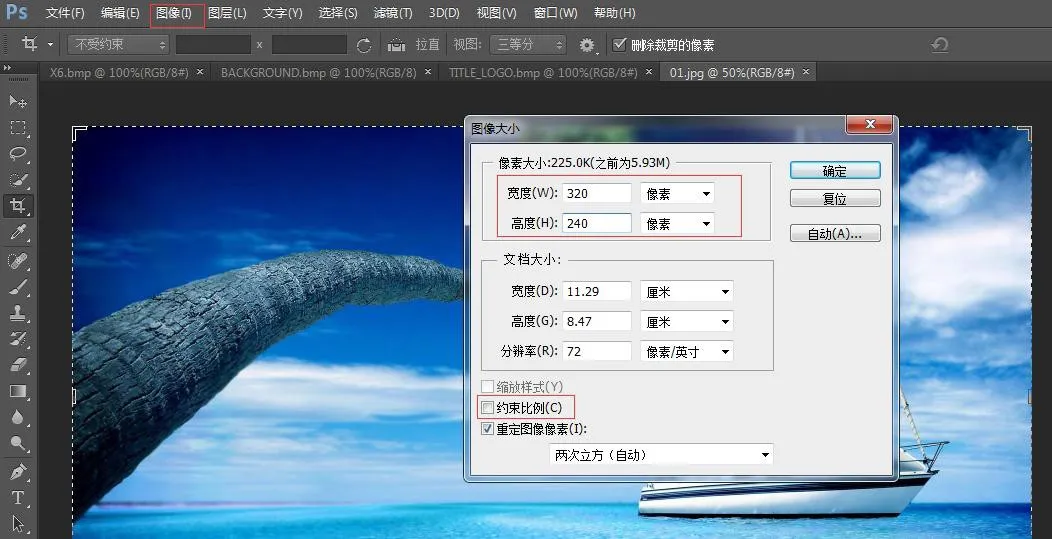

2.1 Откройте Photoshop → откройте изображение → Изображение → Размер изображения
<
Установите ширину и высоту согласно модели телефона. Отключите опцию «Сохранять пропорции» → нажмите ОК

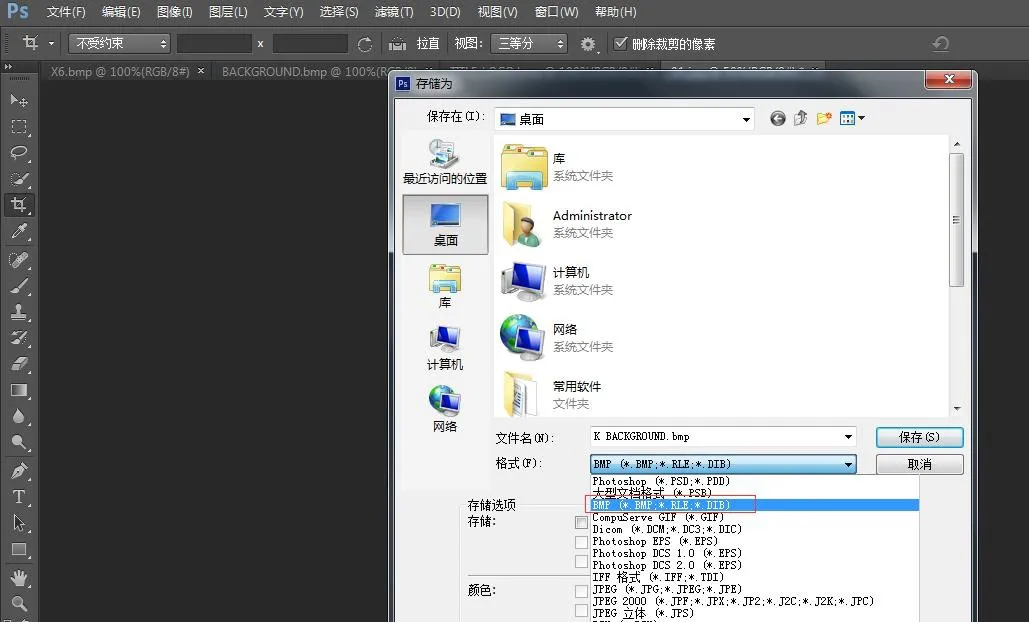

2.2 Файл → Сохранить как → выберите формат BMP

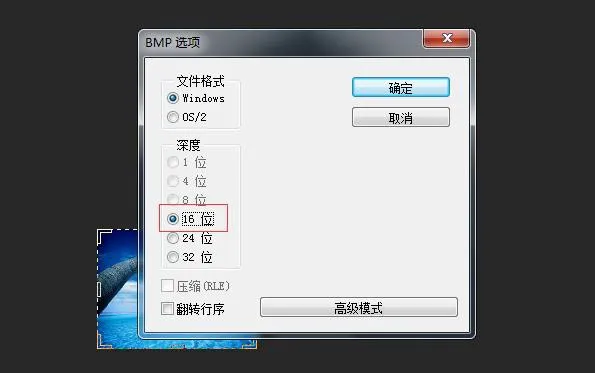

2.3 Нажмите «Сохранить», выберите соответствующую глубину цвета, как показано на изображении:
<
Выберите глубину цвета, соответствующую модели телефона → ОК. Создание изображения завершено.
3. Логотип заголовка, значки быстрого набора и клавиш DSS создаются аналогичным способом.
4. Как создать архив etc.tar.gz
Используйте утилиту 7-Zip (пример: ICON_SERVICE.bmp)

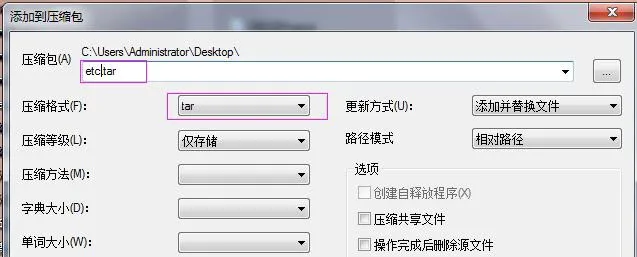

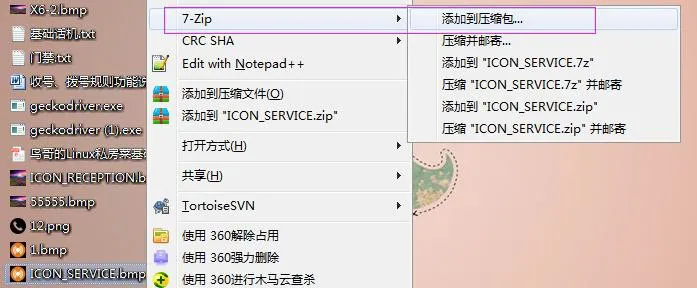

1) Щелкните правой кнопкой по файлу → 7-Zip → Добавить в архив → Формат архива: tar → ОК → будет создан файл etc.tar

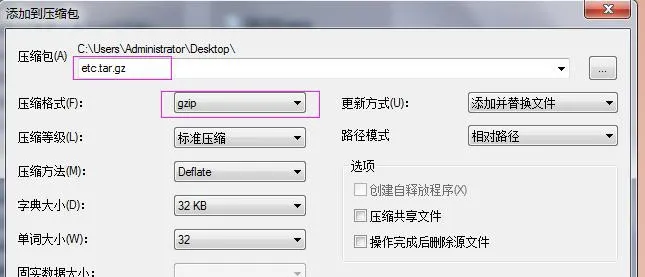

2) Щелкните правой кнопкой по файлу etc.tar → 7-Zip → Добавить в архив → Формат архива: gzip → ОК → будет создан файл etc.tar.gz
Обновление заставок BX3S/BX4/BH5
Телефоны серии H5 поддерживают обновление заставок, логотипа заголовка и значков быстрых клавиш режима ожидания.

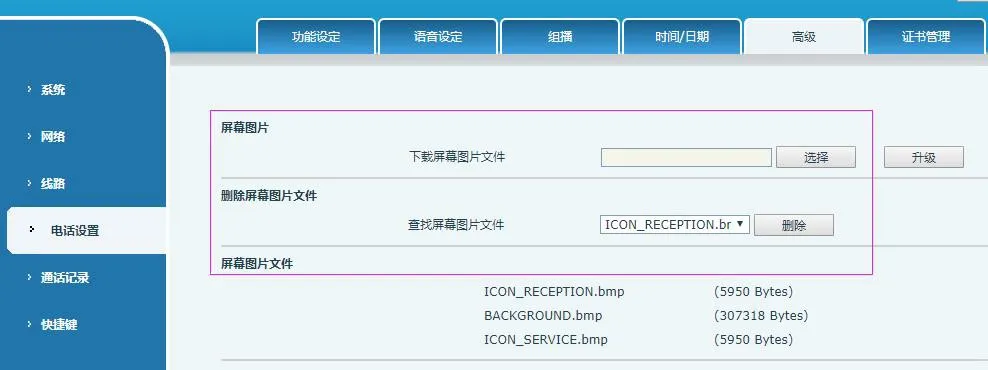

Войдите в веб-интерфейс телефона → Настройки телефона → Дополнительно → Изображения экрана. Загрузите файлы .bmp или etc.tar.gz в данном разделе.
<
После успешного обновления вы можете просматривать и удалять изображения на этой странице.
Обновление заставок BX5S/BX6/BX7/BX7C/GP210/GP210i

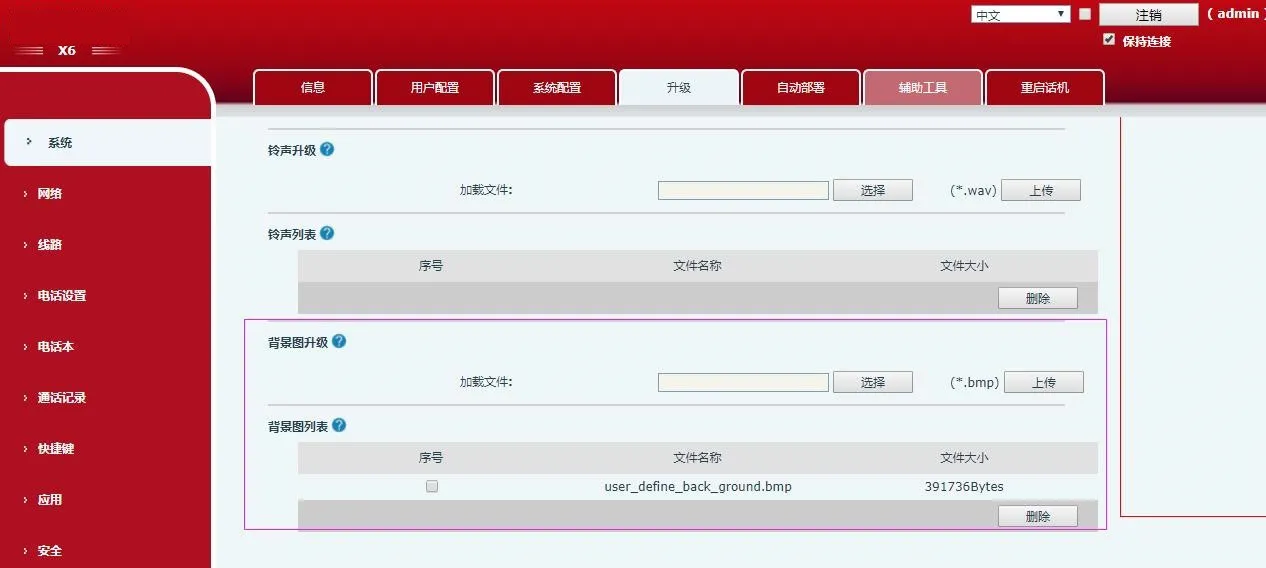

Войдите в веб-интерфейс телефона → Система → Обновление → Обновление заставки
<
После успешного обновления вы можете просматривать и удалять заставки на этой странице.
Обновление значков клавиш DSS (2 способа) для BX4U/BX5U/BX6U/BX5S/BX6/BX7/BX7C/GP210/GP210i
1) Прямое обновление (.png)

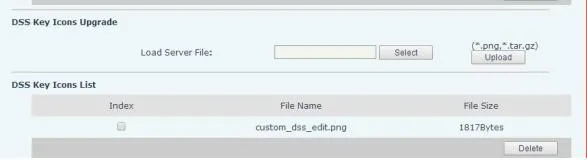

Веб-интерфейс: Система → Обновление → Обновление значков DSS. Загрузите пользовательские значки (согласно правилам именования из таблицы 4). Обновленные значки отобразятся в списке значков клавиш DSS.
2) Пакетное обновление (.tar.gz)
Для массового обновления значков используйте архив .tar.gz (допускаются пользовательские имена файлов).
① Команда упаковки Linux: tar –zcvf etc.tar.gz xxx.png xxx1.png
② Упаковка в Windows (7-Zip):
- Выделите файлы → щелкните правой кнопкой → 7-Zip → Добавить в архив → tar → ОК (создание etc.tar)
- Щелкните правой кнопкой по etc.tar → 7-Zip → Добавить в архив → gzip → ОК (создание etc.tar.gz)

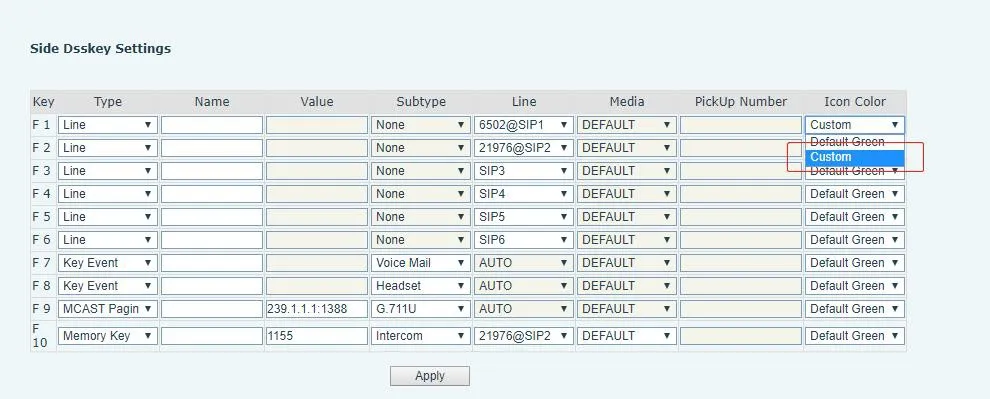

После обновления выберите пользовательские значки клавиш DSS в веб-интерфейсе.
Автоматическое провизионирование серии BX34 (заставки, логотип заголовка; H5 поддерживает значки быстрого набора)

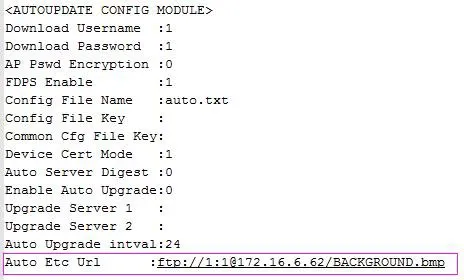

Добавьте параметр Auto Etc Url в раздел
| Auto | Etc | Url | : ftp://1:1@172.16.6.62/BACKGROUND.bmp |
| Auto | Etc | Url | : ftp://1:1@172.16.6.62/TITLE_LOGO.bmp |
| Auto | Etc | Url | : ftp://1:1@172.16.6.62/etc.tar.gz |
Пример конфигурации (BACKGROUND.bmp):
Модели BX4U/BX5U/BX6U/BX5S/BX6/BX7/BX7C/GP210/GP210i используют аналогичный метод автоматического провизионирования для заставок и значков DSS (без поддержки логотипа заголовка). Имена файлов можно изменять.
Пример (BX6):
Auto Etc Url : ftp://1:1@172.16.6.62/X6.bmp
Auto Etc Url : ftp://1:1@172.16.6.62/etc.tar.gz
