В этом руководстве описана IP-прямая связь для устройств контроля доступа в одной LAN без регистрации PBX: поддерживаемые модели, сеть, вызов по быстрой клавише, ручной набор, правила Dial Peer, настройки клавиатуры и исходящие вызовы без регистрации.
Если устройства контроля доступа находятся в одной взаимосвязанной локальной сети и не зарегистрированы в среде PBX, можно использовать функцию прямого IP-набора для внутренней связи между устройствами.
BHP-SOS10/BHP-SOS10V/BHP-SOS10D/BHP-SOS12/BHP-SOS16/BHP-SOS16V/i18S/i20S/i23S/i30/i31S/ i32V/i33V/i33VF/i61/i62/i63/i64
① Один i20S и один телефон (X7A), один POE-коммутатор (или источник питания DC), подключите устройства к коммутатору.
② Один компьютер для отладки, подключенный к коммутатору, чтобы обеспечить сетевую связь между компьютером и телефоном.
Подключите i20S/i52W/i53W к коммутатору и подключите компьютер к тому же коммутатору, что и устройство. Убедитесь, что сеть между компьютером и устройством взаимно доступна. Схема подключения показана ниже:
Схема подключения устройства и компьютера
BHP-SOS10/BHP-SOS10V/BHP-SOS10D/BHP-SOS12/BHP-SOS16/BHP-SOS16V/i18S/i32V/i33V/i33VF/i61/i62/i63/i64
i64: в режиме ожидания удерживайте клавишу быстрого набора 10 секунд. Звуковой сигнал будет продолжаться 5 секунд. Нажмите клавишу быстрого набора один раз в течение 5 секунд; сигнал остановится, и устройство автоматически сообщит IP-адрес.
i20S/i23S/i30/i31S: удерживайте клавишу # на устройстве 3 секунды в течение 30 секунд после включения питания. Устройство голосом автоматически воспроизведет локальный IP-адрес.

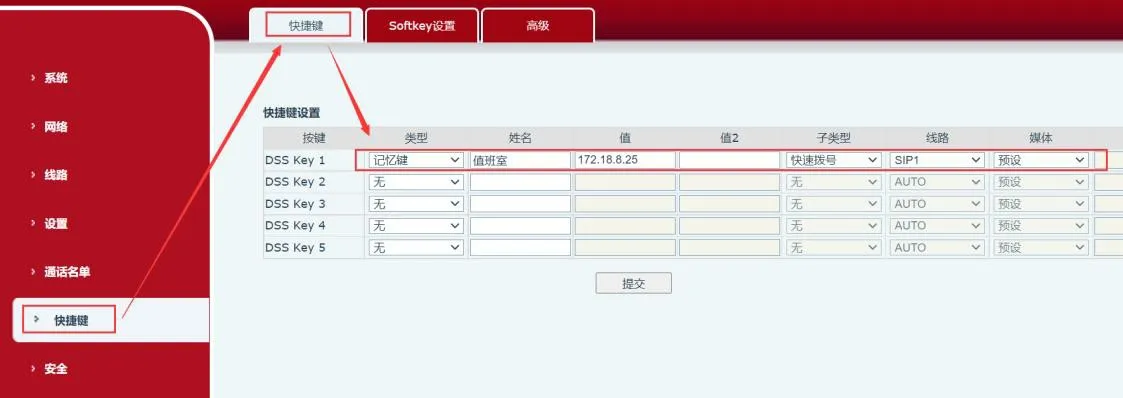

Войдите в веб-интерфейс устройства. В разделе Быстрая клавиша---Быстрая клавиша---Настройка быстрой клавиши заполните информацию и отправьте. Тип выберите “Клавиша памяти”, имя можно задать самостоятельно, в поле значения укажите IP удаленного устройства, тип выберите “Быстрый набор”.
Применимо к: i20S/i23S/i30/i31S/i32V/i33V/i33VF/i64
Введите IP-адрес на клавиатуре контроля доступа для вызова. Например, 172.18.8.23 вызывает 172.18.8.5, где “.” заменяется клавишей “*”.
Для использования правил набора необходимо настроить их на веб-странице устройства. Ниже приведены подробные шаги настройки.
Вход в веб-интерфейс: введите полученный IP-адрес в браузере, затем введите имя пользователя и пароль (по умолчанию admin).

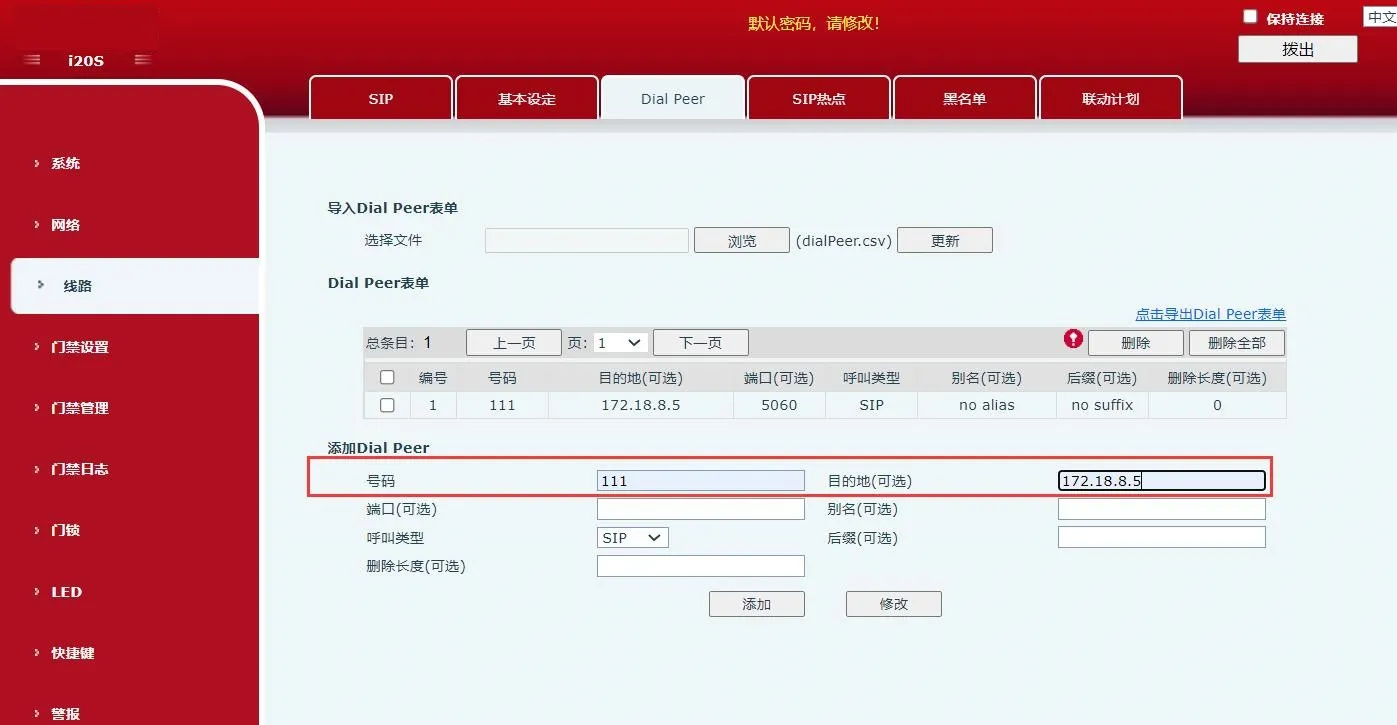

После входа перейдите в “Линия”---“Dial Peer”---“Добавить Dial Peer” и настройте, как показано ниже:
① Номер: пользовательский; введенный здесь номер будет использоваться вместо исходного номера для вызова;
② Назначение: адрес, который нужно вызвать. Можно ввести IP-адрес или SIP-аккаунт. При использовании SIP-аккаунта требуется регистрация; в примере используется IP-адрес;
Схема добавления правила набора

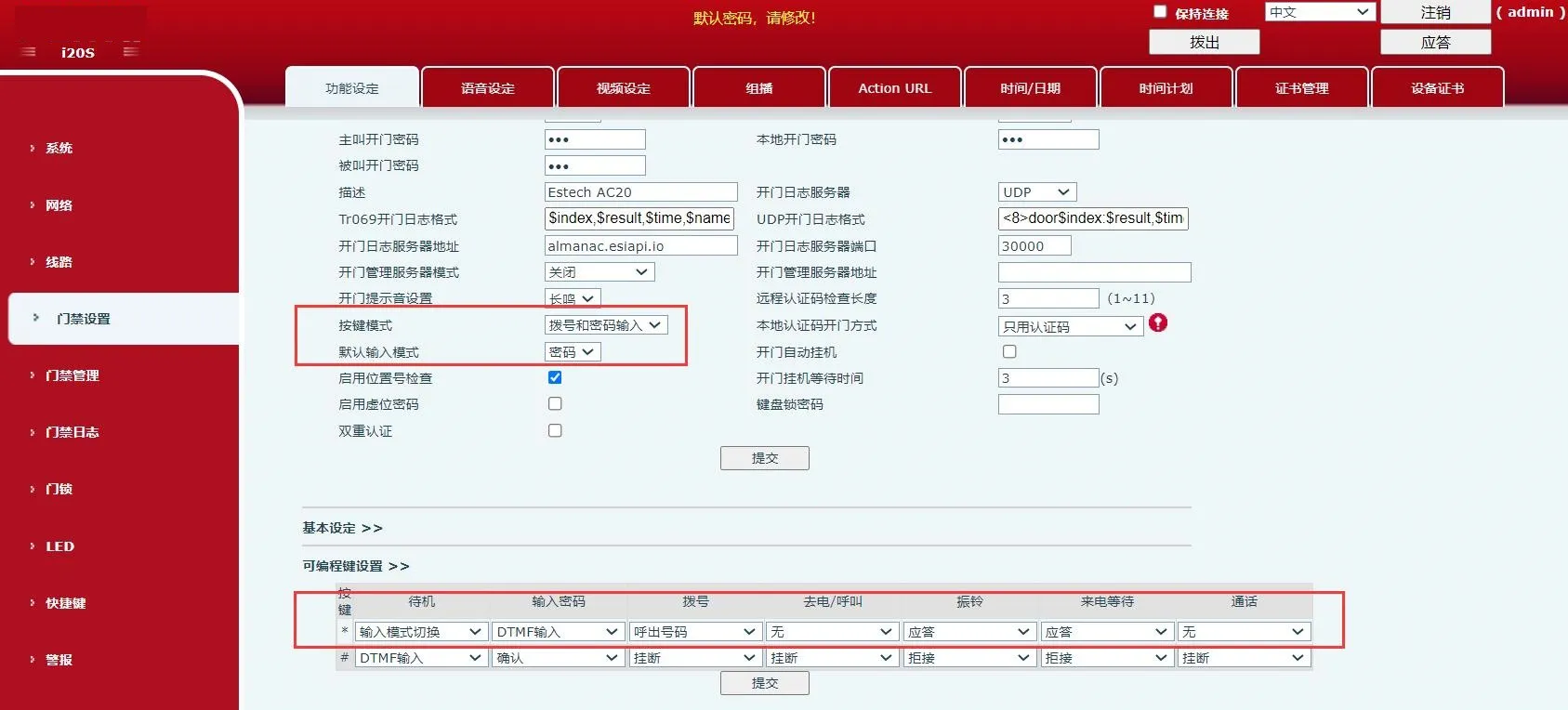

1. В “Настройки контроля доступа”---“Функциональные настройки” выполните настройку, как показано ниже. В “Общие настройки” выполните следующие действия:
① Установите “Режим клавиш” на “Набор и ввод пароля”: ввод с клавиш может использоваться для набора и ввода пароля;
② Установите “Режим ввода по умолчанию” на “Пароль”: по умолчанию ввод с клавиш используется только для проверки пароля;
В разделе “Настройки программируемых клавиш” выполните следующие настройки:
Для “Клавиша *” в состоянии ожидания выберите “Переключение режима ввода”, а в поле “Набор” выберите “Исходящий номер”;
Схема настройки режима клавиш и программируемых клавиш

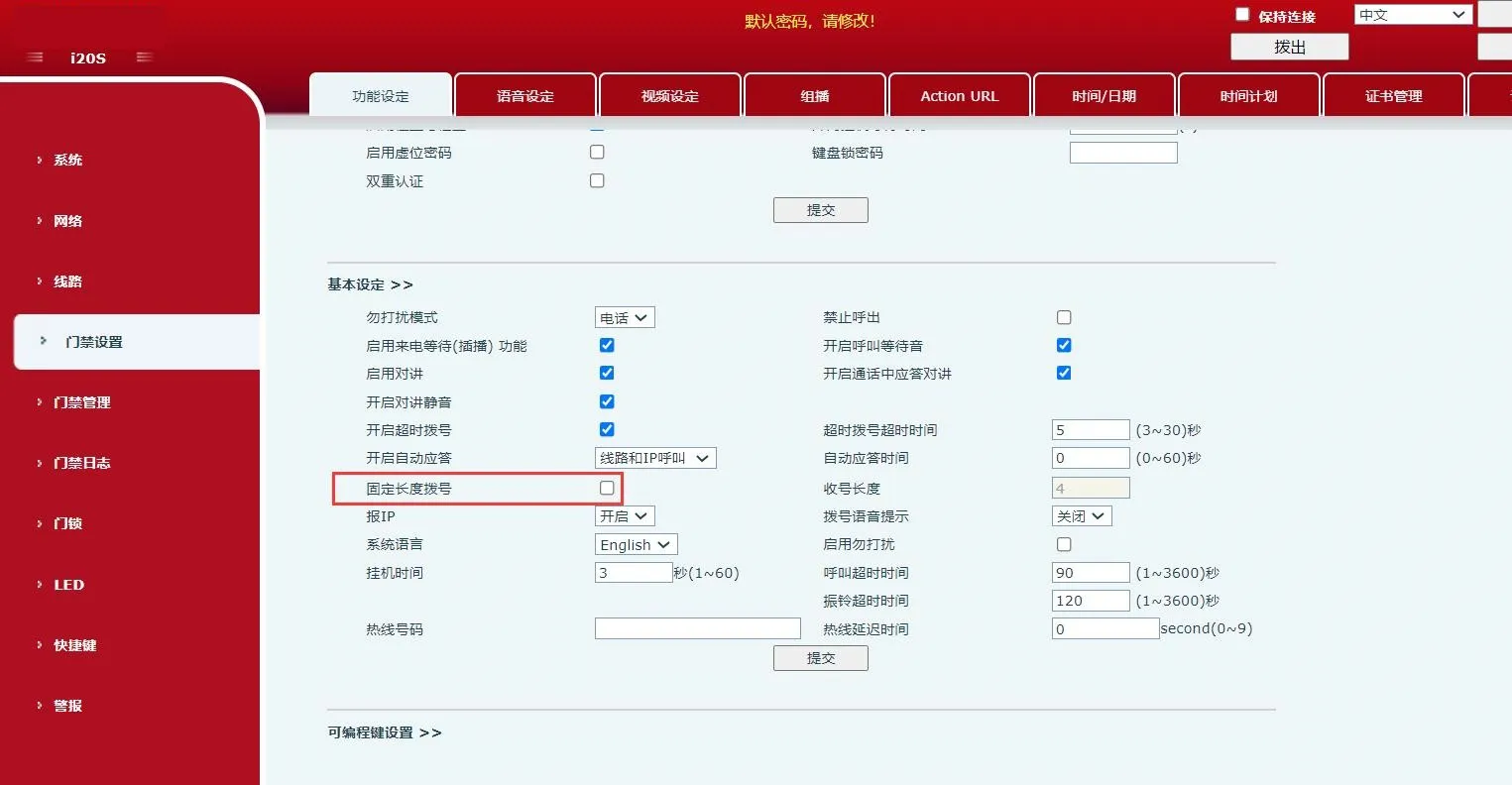

2. В “Настройки контроля доступа”---“Функциональные настройки”---“Базовые настройки” снимите флажок “Набор фиксированной длины”, как показано ниже;
Схема отключения набора фиксированной длины
3. После выполнения указанных настроек введите “*пользовательский номер*” на клавиатуре устройства для немедленного вызова. Также можно ввести “*пользовательский номер” и подождать 3 секунды, после чего устройство выполнит вызов автоматически. В этом примере введите “*111*” или “*111”.
Примечания:

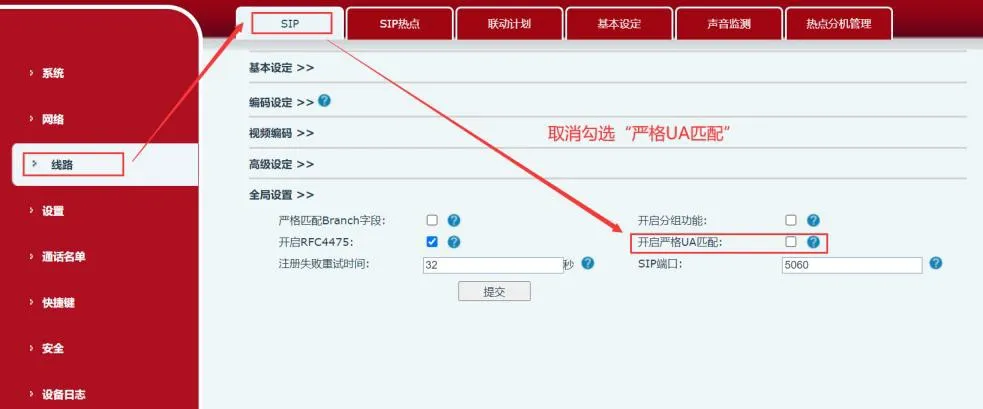

Отключите строгую проверку UA на вызываемой стороне, чтобы устройство могло принимать входящие вызовы.

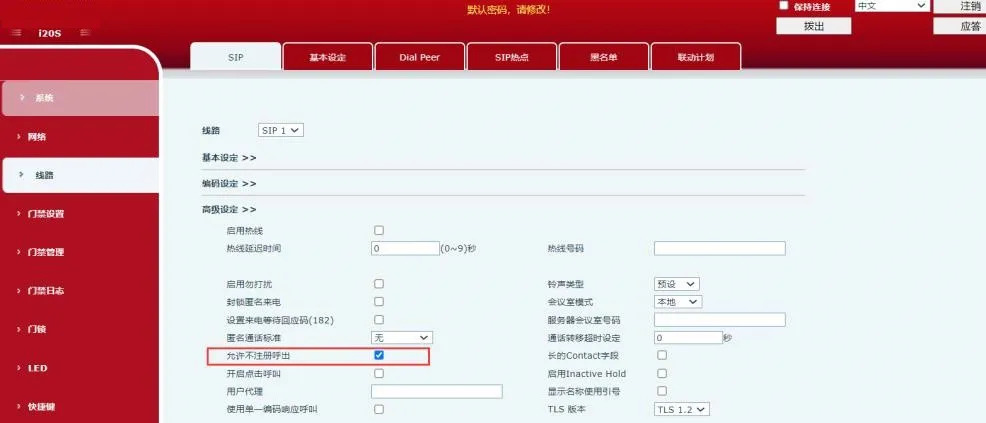

Включите разрешение исходящих вызовов без регистрации, чтобы устройство могло звонить без регистрации.
