Это руководство объясняет, как управлять аудиовыходом внешнего усилителя на промышленных интеркомах SIP с помощью режимов Audio Out / Line Out и триггера реле с полной настройкой проводки и веб-интерфейса.
При подключении промышленных устройств к внешнему усилителю вы можете управлять выводом аудио на усилитель в зависимости от сценария применения. Во время обычных вызовов усилитель должен быть ВЫКЛЮЧЕН, используется только встроенный динамик. Во время трансляций или экстренных объявлений усилитель должен быть активирован. В этом документе описаны два метода управления для разных моделей устройств.
BHP‑SOS10, BHP‑SOS10V, BHP‑SOS10D, BHP‑SOS11V, BHP‑SOS11V2, BHP‑SOS16, BHP‑SOS16V, BK‑ROIP‑PA2, BK‑ROIP‑PA2S, BK‑ROIP‑PA3, BHP‑SOS12.
① Одно поддерживаемое устройство (например, BHP‑SOS16V), коммутатор PoE (или источник постоянного тока), один усилитель, один динамик. Подключите усилитель к устройству, а динамик – к усилителю. Подключите устройство к коммутатору.
② Один отладочный компьютер, подключенный к тому же коммутатору для обеспечения сетевого подключения.
Подключите BHP‑SOS16V и компьютер к одному коммутатору. Схема подключения показана на Рисунке 1.

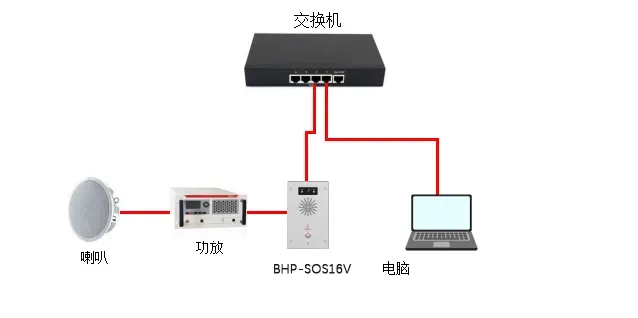

Рисунок 1 Схема подключения устройства и компьютера
Выход усилителя можно управлять либо включением интерфейса аудиовыхода, либо с помощью реле для переключения питания усилителя. Оба метода описаны ниже.
Этот метод применяется к: серия BHP‑SOS10, серия BHP‑SOS11, серия BHP‑SOS16, BK‑ROIP‑PA2, PA2S, PA3.
Примечание: BK‑ROIP‑PA2/PA2S используют интерфейс Headset; PA3 использует Line Out. Серия i10/i11 требует индивидуальной проводки MX1.25 на 2 контакта.
Настройка через веб-интерфейс:
(1) Войдите в веб-интерфейс (имя пользователя/пароль по умолчанию: admin).
(2) Перейдите в Intercom Settings → Media Settings → Media Settings.
Установите Enable External Speaker в значение Handfree&&Lineout.
Установите Lineout Trigger Status в значение Intercom Callee.
Описание параметров:
Handfree&&Lineout: Включает одновременно громкоговоритель и линейный выход.
Lineout Trigger Status:
Ringing: Активация при звонке
Caller (Talking): Активация при исходящих вызовах
SIP Callee (Talking): Активация при входящих SIP-вызовах
Multicast Callee: Активация при приеме мультикаста
Intercom Callee: Активация при входящих вызовах по интеркому

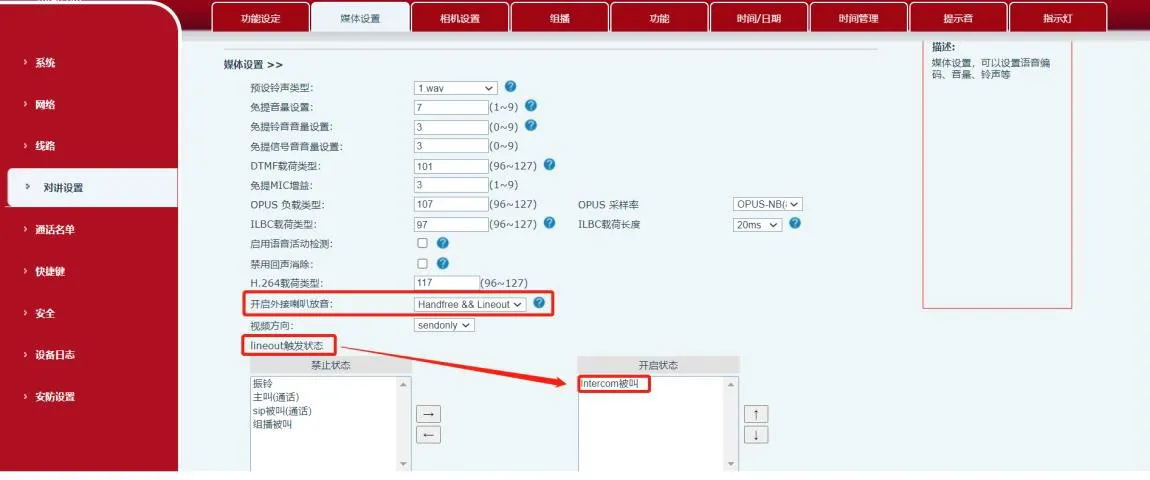

Рисунок 2 Схема управления аудиовыходом
Этот метод применяется ко всем перечисленным моделям, включая BHP‑SOS12. (1) Характеристики выходных портов
| Модель | BHP‑SOS12 | BHP‑SOS16/16V | BHP‑SOS10/11V/PA2 | BK‑ROIP‑PA2S |
| Выходные порты | 2 | 2 | 1 | 1 |
| Номинал | DC 30V/1A AC 30V/1A | DC 30V/2A AC 125V/0.5A | DC 30V/1A AC 125V/0.5A | DC 30V/1A AC 125V/0.5A |
(2) Проводка усилителя (пример сухого контакта)
① Для режима внешнего питания BHP‑SOS16V: подключите контакты 2–3 JP1, оставьте контакты 1 и 4 неподключенными, как показано на Рисунке 3.

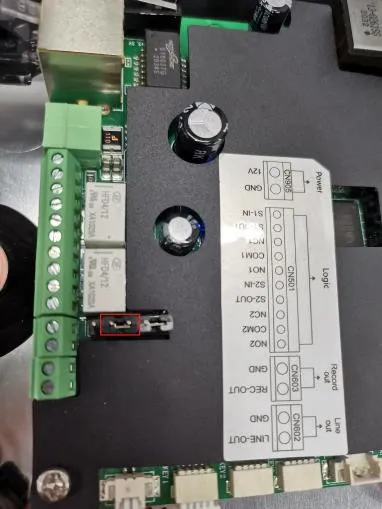

Рисунок 3 Схема подключения перемычки
② Проводка:
- Положительный полюс питания → Положительный полюс усилителя
- Отрицательный полюс питания → COM устройства
- Отрицательный полюс усилителя → NC устройства

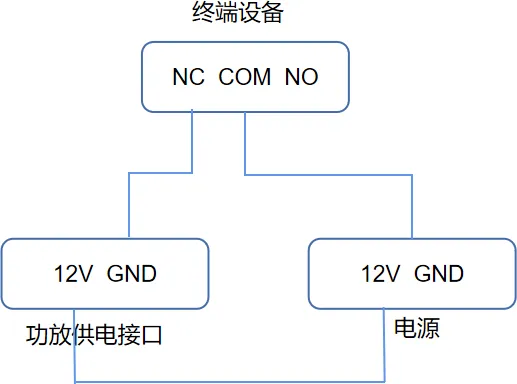

Рисунок 4 Схема проводки усилителя
③ Аудиопроводка:
- Левый аудиовыход усилителя → Аудиовыход + устройства
- Земля усилителя → Земля устройства

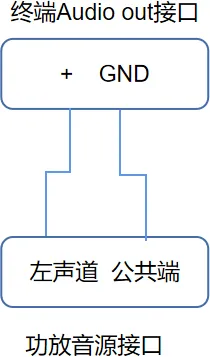

Рисунок 5 Проводка аудиовхода
(3) Настройка выходного порта
① Перейдите в Security Settings → Output Port Settings.
② Установите флажок Output Port 1 (или 2).
③ Установите флажок Trigger by Call State и включите Intercom Callee.

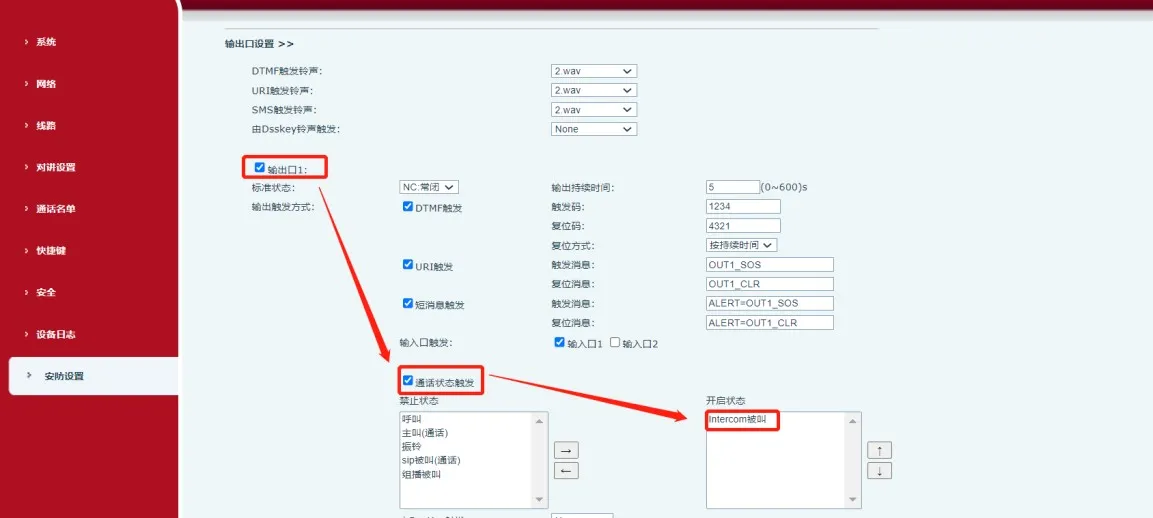

Рисунок 6 Настройка выходного порта
Когда устройство получает событие Intercom Callee, контакты COM и NC замыкаются, включая усилитель.
