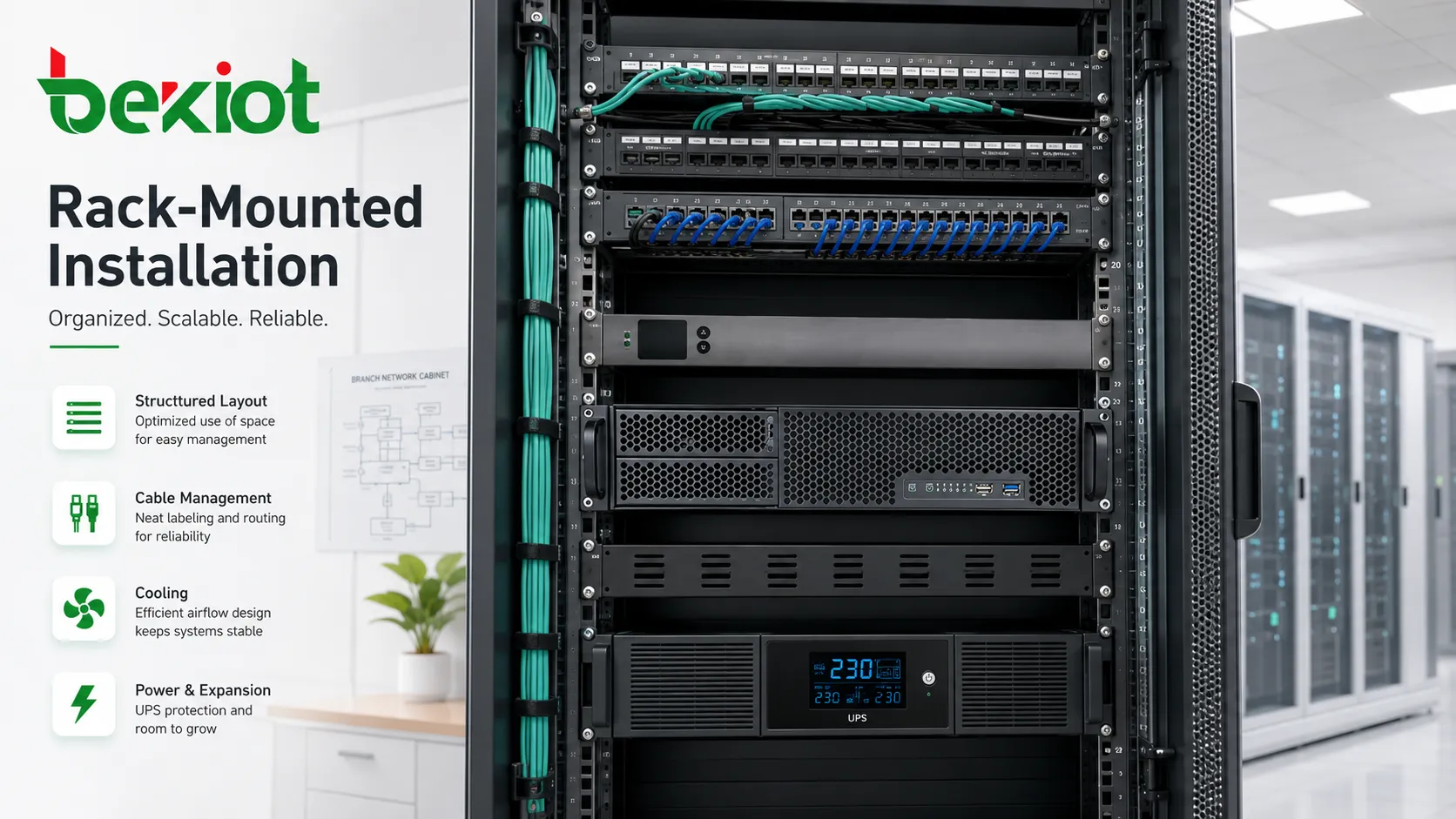

Стойковая установка — это стандартизированный способ размещения оборудования в серверных стойках, сетевых шкафах, телекоммуникационных шкафах, шкафах управления, AV-стойках или промышленных корпусах. Оборудование обычно крепится по стандартным размерам стоечных единиц, что позволяет вертикально размещать множество устройств в управляемой, удобной для обслуживания и экономичной по площади структуре.

Такой метод широко используется везде, где большое количество электронных систем нужно установить, запитать, охладить, подключить кабелями, контролировать и обслуживать в одном организованном месте. Он распространен в центрах обработки данных, корпоративных ИТ-комнатах, телекоммуникационных узлах, вещательных системах, пунктах охраны, промышленной автоматизации, интеллектуальных зданиях, транспортной инфраструктуре, лабораториях и общественных объектах.

Почему стандартное размещение в шкафах стало распространенным

По мере усложнения систем случайное размещение оборудования на полках, столах или стенах создает проблемы управления. Кабели становится трудно отслеживать, воздушный поток становится неравномерным, оборудование сложнее заменить, а обслуживание становится рискованнее. Стойка решает эти проблемы, задавая предсказуемую физическую компоновку.

Стандартное стойковое размещение также помогает техническим группам планировать пространство, электропитание, охлаждение, прокладку кабелей, заземление, маркировку и будущие расширения. Вместо того чтобы рассматривать каждое устройство отдельно, стойка становится управляемой единицей инфраструктуры.

Для организаций с большим числом площадок такая повторяемость особенно ценна. Сетевой шкаф филиала, серверная комната, стойка видеонаблюдения или телекоммуникационная стойка могут использовать похожий шаблон компоновки, что упрощает монтаж и поддержку в разных местах.

Ключевые преимущества в разных сферах

Экономия пространства

Стойки используют пространство технического помещения по вертикали. Вместо распределения устройств по столам или полкам системы можно компактно размещать друг над другом. Это важно в серверных, телекоммуникационных комнатах, диспетчерских, мобильных укрытиях, вещательных помещениях и технических шкафах, где площадь пола ограничена.

Стоечные единицы также упрощают планирование емкости. Команды могут оценить, сколько единиц свободно, сколько места зарезервировано для будущих устройств и следует ли устанавливать более тяжелое оборудование снизу для устойчивости.

Доступность для обслуживания

Правильно смонтированное оборудование легче идентифицировать, снять, заменить и осмотреть. Передний и задний доступ, выдвижные направляющие, метки кабелей, полки и патч-панели помогают техникам выполнять обслуживание, не нарушая работу соседних систем.

Это важно там, где простой стоит дорого. Устройство, которое можно быстро найти и заменить, сокращает время диагностики.

Управление теплом

Компоновка стойки поддерживает планируемый воздушный поток. Многие устройства рассчитаны на охлаждение спереди назад, а некоторые требуют бокового потока или движения воздуха снизу вверх. Конструкция шкафа, заглушки, вентиляторные модули, перфорированные двери и планирование горячих и холодных коридоров влияют на температуру оборудования.

Плохое тепловое планирование может сократить срок службы оборудования, вызвать неожиданные отключения и увеличить шум вентиляторов. Поэтому при установке нужно учитывать тепловыделение и путь воздуха, а не только физическую совместимость.

Организация кабелей

Структурированная прокладка кабелей — одно из самых заметных преимуществ. Патч-панели, кабельные организаторы, лотки для оптики, горизонтальные и вертикальные направляющие, липучки и системы маркировки помогают избежать спутанных проводов.

Хорошее управление кабелями улучшает поиск неисправностей, поток воздуха, документацию и долгосрочную надежность. Оно также снижает риск случайного отключения во время обслуживания.

Центры обработки данных и облачная инфраструктура

Центры обработки данных — одна из самых очевидных областей применения. Серверы, массивы хранения, коммутаторы верхнего уровня стойки, межсетевые экраны, балансировщики нагрузки, устройства резервного копирования, PDU, KVM-устройства и датчики мониторинга обычно размещаются в стандартных стойках.

В такой среде стойка является частью общей архитектуры центра данных. Плотность электропитания, мощность охлаждения, нагрузка на пол, направление воздушного потока, резервирование, кабельные лотки, заземление и мониторинг должны быть согласованы.

Облачные провайдеры, корпоративные центры данных, площадки совместного размещения оборудования и частные серверные используют стойковые системы, потому что они поддерживают масштабирование. Новые вычислительные, сетевые или складские ресурсы можно добавлять в предсказуемом физическом формате.

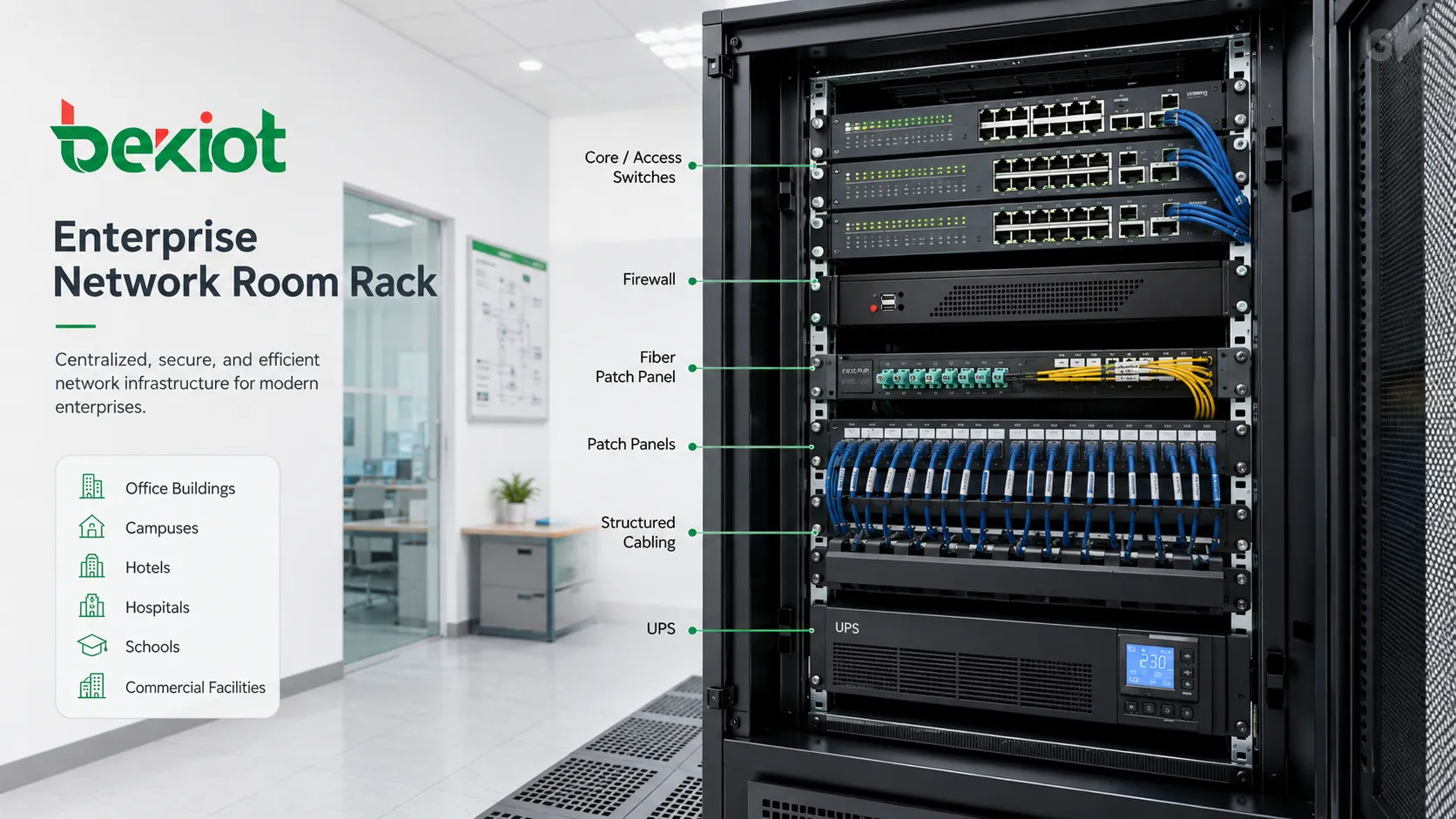

Корпоративные сетевые помещения

Офисные здания, кампусы, гостиницы, больницы, школы и коммерческие объекты часто используют стоечные шкафы для коммутаторов, маршрутизаторов, межсетевых экранов, контроллеров беспроводной сети, патч-панелей, оптических распределительных рам, ИБП и структурированной кабельной системы.

Хорошо спроектированная стойка сетевой комнаты соединяет рабочие станции, точки доступа, IP-камеры, телефоны, принтеры, панели контроля доступа и инженерные системы здания. Если стойка плохо промаркирована или перегружена, даже простая смена порта становится трудной.

Для корпоративных ИТ-команд компоновка стойки должна соответствовать логической схеме сети. Ядровые коммутаторы, коммутаторы доступа, патч-панели, восходящие линии, порты управления и силовые подключения должны легко распознаваться.

Телекоммуникационные и коммуникационные системы

Телекоммуникационные среды используют стойки для голосовых платформ, оборудования передачи, маршрутизаторов, оптических транспортных устройств, медиашлюзов, пограничных контроллеров сессий, радиоустройств, распределения питания и систем окончания кабелей. Такие установки встречаются на центральных узлах, в помещениях базовых станций, корпоративных телеком-комнатах, операторских центрах и коммуникационных укрытиях.

Системы связи часто требуют высокой доступности. В стойках могут быть резервные вводы питания, батарейное DC-питание, шины заземления, защита от перенапряжений, вентиляторы и мониторинг аварий. Компоновка должна поддерживать быструю замену и понятную трассировку кабелей.

Так как телекоммуникационные площадки обычно содержат большое количество медных, оптических и коаксиальных соединений, физическая организация критична. Плохая укладка кабелей может повлиять на качество сигнала, скорость обслуживания и локализацию неисправности.

Пункты охраны и видеонаблюдения

Системы безопасности часто зависят от централизованных стоек оборудования. Видеорегистраторы, серверы управления видео, массивы хранения, PoE-коммутаторы, серверы контроля доступа, контроллеры сигнализации, матричные системы, клавиатурные контроллеры и сетевое оборудование наблюдения могут устанавливаться в стойки.

В пункте управления стойка не является просто шкафом для хранения. Она поддерживает непрерывную запись, реакцию на тревоги, распределение видео и контроль системы. Резервное питание и охлаждение важны, поскольку устройства безопасности могут работать круглосуточно.

Организация стойки помогает и во время инцидентов. Операторы и техники должны быстро понять, какой регистратор, коммутатор или контроллер относится к конкретной камере, двери, зоне или зданию.

Промышленная автоматизация и коммунальные объекты

Заводы, подстанции, водоочистные сооружения, нефтегазовые площадки, транспортные депо, шахты, логистические центры и электростанции могут использовать стойковые системы для промышленных ПК, шлюзов связи PLC, серверов SCADA, сетевых коммутаторов, серверов последовательных устройств, архиваторов данных, преобразователей протоколов и систем мониторинга.

Промышленные стойки часто работают в более тяжелых условиях, чем офисные. Пыль, вибрация, жара, электрические помехи, влажность и ограниченный доступ могут влиять на проект установки. Корпуса могут требовать усиленного уплотнения, фильтрации, заземления, уравнивания потенциалов и защиты от перенапряжений.

В технологических средах стойка может поддерживать управление, мониторинг, отчетность и связь, связанную с безопасностью. Поэтому процедуры обслуживания нужно планировать так, чтобы не нарушить производство или работу полевых устройств.

Аудио-, видео- и вещательные системы

Вещательные станции, конференц-центры, студии, лекционные залы, командные центры, театры и AV-диспетчерские используют стойки для видеокоммутаторов, аудиопроцессоров, усилителей, матричных маршрутизаторов, кодеров, декодеров, систем записи, медиасерверов, конференц-оборудования и преобразователей сигналов.

AV-стойки требуют аккуратного разделения кабелей. Силовые кабели, акустические линии, аудиокабели, видеокабели, сетевые линии и управляющая проводка могут требовать разных маршрутов, чтобы избежать шумов, помех и путаницы при обслуживании.

Охлаждение также важно, потому что усилители, процессоры и видеоустройства могут выделять значительное тепло внутри закрытой мебели или диспетчерских.

Транспорт и общественная инфраструктура

Железнодорожные станции, метро, аэропорты, порты, тоннели, автомагистрали, центры управления движением и автобусные терминалы часто используют стойковые системы для связи, видеонаблюдения, пассажирской информации, громкого оповещения, поддержки сигнализации, сетевой коммутации и аварийного управления.

Такие среды требуют надежной работы на распределенных объектах. Аппаратные могут располагаться в служебных помещениях станций, дорожных шкафах, технических помещениях тоннелей, комнатах платформ или центральных командных пунктах.

Проект стойки должен учитывать доступность, защиту от окружающей среды, резервное питание, ввод кабелей, заземление, удаленный мониторинг и быстрое обслуживание в ограниченные сервисные окна.

Медицина, лаборатории и исследования

Больницы и лаборатории используют стойки для серверов медицинских изображений, хранения данных, сетевого оборудования, лабораторных информационных систем, серверов мониторинга, шлюзов медицинских устройств, исследовательских вычислительных кластеров и защищенных платформ данных.

В таких средах часто требуются контролируемый доступ, аккуратная кабельная укладка, защита данных, надежное резервное питание и четкая маркировка. В медицине простой может повлиять на клинический процесс, медицинские записи, доступность изображений или координацию отделений.

Исследовательские среды могут использовать стойки для высокопроизводительных вычислений, испытательного оборудования, измерительных приборов, RF-систем, сбора данных и измерительных платформ. Гибкость важна, потому что лабораторные конфигурации часто меняются.

Умные здания и управление объектами

Современные здания могут включать множество подключенных систем: управление отоплением, вентиляцией и кондиционированием, освещением, энергией, доступом, интерфейсами пожарной сигнализации, лифтами, видеонаблюдением, парковками, системами посетителей и серверами автоматизации здания.

Стоечные шкафы помогают централизовать эти системы в аппаратных. Это улучшает обслуживание, потому что техники получают доступ к сетевым, управляющим, серверным и силовым компонентам в одном структурированном месте.

Службы эксплуатации должны документировать стойки управления зданием. Плохо документированная стойка замедляет обслуживание при появлении неисправности в инженерной системе.

Факторы проектирования перед установкой

Размер и глубина стойки

Выбранный шкаф должен соответствовать глубине устройств, типу направляющих, радиусу изгиба кабелей, необходимости заднего доступа и будущему расширению. Слишком мелкая стойка может заставить кабели резко изгибаться или блокировать задние двери.

Высота стойки должна также предусматривать место для кабельных организаторов, заглушек, PDU, полок и будущего оборудования.

Вес и нагрузка на пол

Серверы, батареи ИБП, массивы хранения и силовое оборудование могут быть тяжелыми. Тяжелые устройства следует устанавливать ниже для устойчивости. Пол должен выдерживать полный вес загруженной стойки.

В центрах данных с фальшполом, сейсмических зонах, мобильных укрытиях или аппаратных на верхних этажах конструктивные требования нужно проверить до установки.

Распределение питания

Стойкам требуется спланированное распределение питания. PDU, резервные вводы, емкость цепей, заземление, поддержка ИБП и маршруты силовых кабелей должны быть определены до монтажа устройств.

Перегруженные удлинители и неуправляемые сетевые фильтры небезопасны и не должны заменять правильный проект питания стойки.

Путь охлаждения

Воздушный поток должен соответствовать конструкции оборудования. Смешивание устройств с разными направлениями воздушного потока в одном шкафу может создать горячие зоны. Заглушки помогают предотвратить рециркуляцию горячего воздуха.

Контроль температуры полезен в стойках, поддерживающих критические системы или высокоплотные нагрузки.

Маркировка и документация

Каждое устройство, кабель, порт, ввод питания и патч-соединение должны быть промаркированы. Документация должна включать схемы размещения в стойке, IP-адреса, карты портов, идентификаторы кабелей, информацию о цепях и контакты обслуживания.

Хорошая документация превращает стойку из запутанной груды оборудования в управляемый инфраструктурный актив.

Типичные проблемы плохо спланированных установок

Одна из частых проблем — переполнение. Когда без плана добавляется слишком много устройств, исчезают воздушный поток, доступ к кабелям и место для обслуживания. Техникам приходится снимать постороннее оборудование, чтобы добраться до одного кабеля.

Другая проблема — смешанное качество питания. Чувствительные серверы, сетевые коммутаторы, AV-устройства и промышленные контроллеры могут питаться вместе с неподходящими нагрузками. Это повышает риск просадок напряжения, помех или неожиданных отключений.

Кабельная перегруженность также встречается часто. Слишком тугие жгуты, немаркированные патч-корды и резкие изгибы затрудняют диагностику и вызывают проблемы сигнала, особенно для оптики и высокоскоростных медных линий.

Наконец, многим стойкам не хватает планирования жизненного цикла. Устройства добавляются годами, но старые кабели, списанное оборудование, неиспользуемые патч-панели и забытые блоки питания остаются на месте. Нужны регулярные проверки.

Стойковая установка успешна тогда, когда физическая компоновка, питание, охлаждение, кабели, маркировка и доступ для обслуживания планируются вместе, а не отдельно друг от друга.

Практики эксплуатации и обслуживания

Регулярный осмотр должен проверять температуру, состояние вентиляторов, накопление пыли, натяжение кабелей, ослабленные винты, неиспользуемые кабели, нагрузку питания, сигналы ИБП, индикаторы линий и состояние устройств. Такие малые проверки могут предотвратить крупные отказы.

Следует учитывать контроль доступа. В стойках могут находиться критические системы, учетные данные, носители информации и точки доступа к сети. Двери, замки, наблюдение и контроль посетителей могут быть необходимы в зависимости от среды.

Управление изменениями важно. Каждый новый кабель, устройство, изменение патч-подключения или модификация питания должны записываться. Недокументированные изменения — одна из главных причин будущих задержек при диагностике.

Свободное место в стойке следует сохранять по возможности. Полностью заполненная стойка не оставляет места для срочной замены, расширения, временного тестового оборудования или переработки кабелей.

Часто задаваемые вопросы

Что означает 1U при установке в стойку?

1U — это стоечная единица, равная 1,75 дюйма вертикального пространства. Устройства могут описываться как 1U, 2U, 4U или другими размерами в зависимости от высоты.

Можно ли установить обычное настольное оборудование в стойку?

Да, но обычно нужны полки для стойки или специальные монтажные комплекты. Устройства, не рассчитанные на стоечный воздушный поток, требуют особого внимания к охлаждению и доступу к кабелям.

Зачем в стойках используют заглушки?

Заглушки закрывают неиспользуемые передние пространства и помогают не допустить возврата горячего воздуха к зонам забора воздуха оборудования, повышая эффективность охлаждения.

Тяжелые устройства устанавливать сверху или снизу?

Тяжелое оборудование обычно устанавливают ниже в стойке, чтобы повысить устойчивость и снизить риск опрокидывания при монтаже или обслуживании.

Что нужно проверить перед добавлением нового оборудования в существующую стойку?

Проверьте свободное место, глубину, грузоподъемность, мощность питания, охлаждение, кабельные трассы, заземление, сетевые порты, нагрузку ИБП и необходимость обновления документации.
