TR-069 — это спецификация Broadband Forum для удалённого управления устройствами. Её официальное название — CWMP (CPE WAN Management Protocol), и она была создана, чтобы позволить поставщикам услуг и операторам удалённо предоставлять, контролировать, диагностировать и обслуживать абонентское оборудование (CPE) с централизованной платформы управления. В реальных развёртываниях TR-069 долгое время использовался для управления широкополосными шлюзами, домашними маршрутизаторами, оптическими терминалами (ONT), модемами, приставками, VoIP-устройствами и другими сетевыми оконечными точками без необходимости выезда техников к каждому устройству на месте.
Ценность TR-069 не только в том, что он обеспечивает удалённый доступ. Его реальная важность в том, что он предоставляет структурированную операционную основу для управления жизненным циклом устройств. Вместо того чтобы рассматривать каждое полевое устройство как изолированный продукт, операторы могут объединить тысячи или даже миллионы устройств в общую модель управления. Это позволяет обеспечить более согласованное подключение, более быстрое активирование услуг, контролируемое обращение с прошивками, улучшенную диагностику и более эффективные процессы поддержки в больших сетях.
Понимание TR-069
Что означает TR-069
TR-069 описывает взаимодействие между управляемым устройством и сервером автоматической настройки, обычно называемым ACS. Устройство часто называют CPE (Customer Premises Equipment). В этой модели устройство и ACS обмениваются управляющими сообщениями, чтобы сервер мог узнать состояние устройства, применить конфигурацию, инициировать загрузки, запустить диагностику и получать уведомления о событиях стандартизированным способом.
Благодаря такой структуре TR-069 стал одной из важнейших систем удалённого управления в широкополосном доступе и эксплуатации управляемых устройств. Он помог поставщикам услуг сократить ручной труд при первоначальной настройке, улучшив при этом согласованность на разнородных парках устройств. Для инженерных команд он также создал более чёткую границу между полевым оборудованием и централизованным операционным контролем.
Почему TR-069 получил широкое распространение
TR-069 был широко принят, потому что среда широкополосного доступа и управляемых услуг нуждалась в практичном методе эксплуатации растущего числа удалённых устройств. По мере расширения сетей ручная настройка становилась неэффективной, подверженной ошибкам и дорогой. Общий протокол управления упростил активацию услуг, отправку настроек, сбор диагностики и поддержку клиентов в больших масштабах.
Ещё одна причина долгой жизни TR-069 — интероперабельность. Устройства от разных производителей могут предоставлять стандартизированные объекты управления и общаться с ACS в известном формате. Хотя расширения от конкретных вендоров существуют, базовая основа дала операторам общий операционный язык для удалённого управления устройствами. Эта интероперабельность остаётся одной из причин, по которой TR-069 до сих пор встречается во многих реальных развёртываниях.
TR-069 обеспечивает централизованное удалённое управление широкополосными устройствами и устройствами доступа через структурированную связь между ACS и полевым оборудованием.
Как работает TR-069
Отношения между ACS и CPE
В центре TR-069 находятся отношения между ACS и управляемым устройством. ACS — это централизованная серверная платформа, которая хранит политики, логику конфигурации, записи об устройствах, операционные рабочие процессы и параметры услуг. CPE — это управляемая конечная точка, например, домашний шлюз, модем, маршрутизатор или оптический сетевой терминал, установленный у абонента.
В типичном рабочем процессе устройство инициирует связь с ACS и устанавливает управляющую сессию. Во время этой сессии устройство может сообщать идентификационную информацию, детали программного обеспечения, значения параметров и состояния событий. Затем ACS может ответить инструкциями, включая чтение или запись параметров, планирование действий, запуск загрузок или запрос диагностических операций. Этот контролируемый обмен превращает TR-069 из простого механизма мониторинга в полноценный протокол управления жизненным циклом.
Сессии, события и инициируемый устройством контакт
Одно из важных дизайнерских решений в TR-069 состоит в том, что устройство, как правило, само инициирует соединение с ACS. Это помогает, когда устройство находится за NAT, в домашней сети или в управляемой сети доступа, где входящая достижимость может быть ограничена. Как только сессия активна, ACS может выполнять управляющие задачи в рамках этого обмена.
TR-069 также использует событийно-ориентированную логику. Устройства могут отправлять сообщения Inform для сообщения о значимых событиях, таких как начальная загрузка, периодический контакт, изменение конфигурации, завершение передачи или завершение диагностики. Это делает протокол более полезным с операционной точки зрения, чем простой односторонний push конфигурации. ACS не только отправляет инструкции, но и узнаёт, что произошло на устройстве и когда это случилось.
Во многих развёртываниях эта событийная модель помогает группам поддержки понять, только ли устройство подключилось к сети, завершило ли передачу прошивки, закончило ли диагностический тест или изменило ли контролируемый параметр. Это осведомлённость во времени — одна из причин, по которой TR-069 стал тесно связан с крупномасштабными широкополосными операциями.
SOAP-сообщения и транспорт
TR-069 использует удалённые вызовы процедур на основе SOAP, передаваемые по HTTP, а в безопасных развёртываниях может использоваться HTTPS с TLS. Этот стек протоколов отражает эпоху, в которой TR-069 созревал, но также объясняет, почему система строго структурирована. Команды, ответы, события и ошибки обмениваются в определённых форматах сообщений, а не через специальные скрипты или вендорские удалённые интерфейсы.
Хотя SOAP может казаться тяжеловесным по сравнению с новыми стилями API, он принёс предсказуемость и расширяемость в операторские среды, требующие чёткого процедурного поведения. Эта предсказуемость всё ещё важна в установленных сетях, где надёжность, воспроизводимые рабочие процессы и широкая совместимость с разными вендорами важнее принятия самого нового стиля интерфейса управления.
TR-069 лучше всего понимать как операционную систему управления удалёнными устройствами, а не просто как протокол чтения состояния. Его реальная сила — скоординированное управление жизненным циклом устройств в больших масштабах.

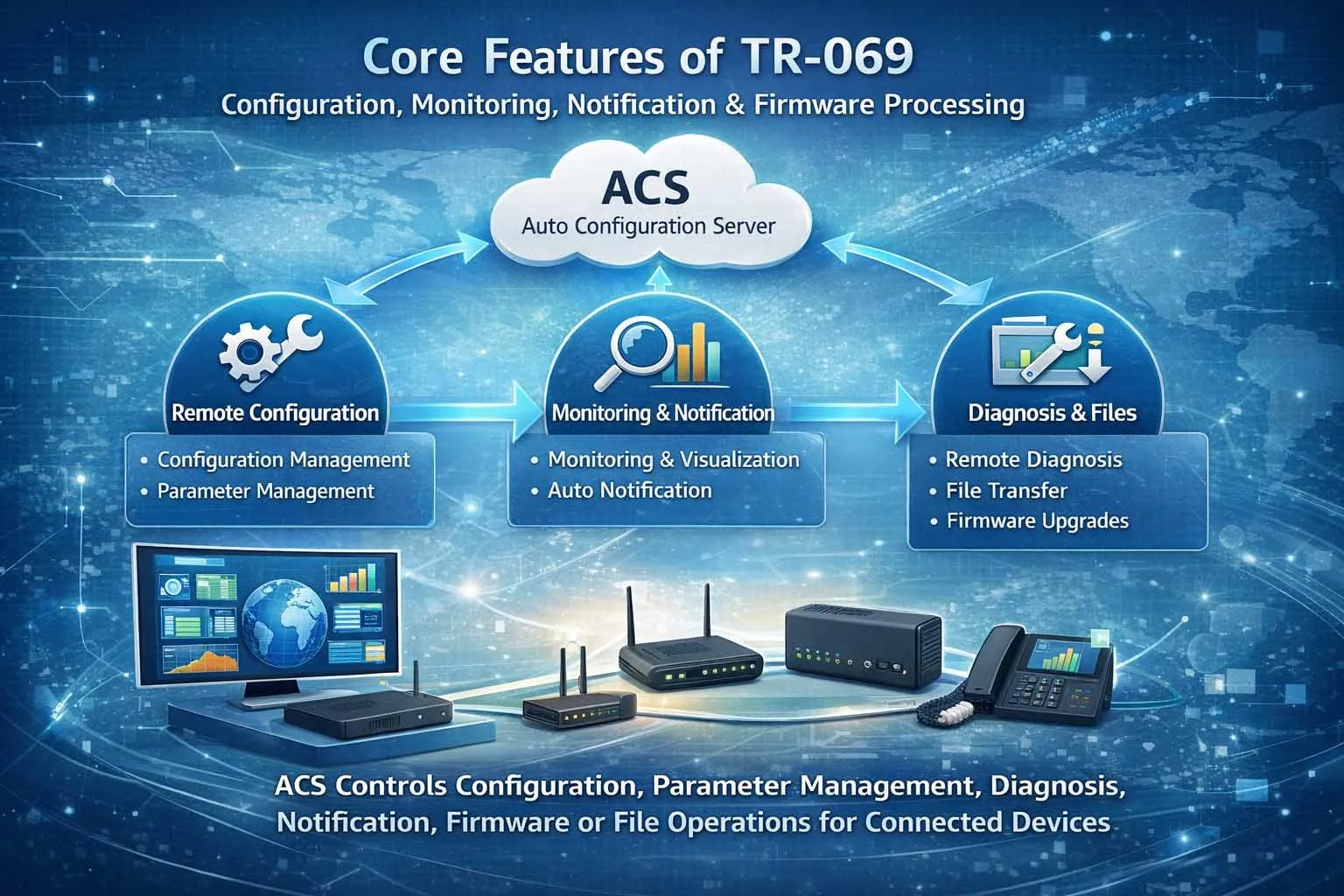

Ключевые возможности TR-069
Удалённое предоставление услуг и управление конфигурацией
Самая известная возможность TR-069 — удалённое предоставление услуг. Оператор может использовать ACS, чтобы назначить параметры услуги, обновить настройки, настроить поведение WAN, задать значения голосовых услуг, отрегулировать параметры Wi-Fi или изменить опции, специфичные для устройства, без выезда техника на объект. Это особенно ценно, когда сеть содержит большую установленную базу абонентских устройств, распределённых по многим регионам.
Управление конфигурацией через TR-069 важно не только для первоначального развёртывания, но и для поддержания согласованности услуг в процессе эксплуатации. Операторы могут стандартизировать шаблоны, применять изменения в контролируемой последовательности и сокращать ошибки, возникающие при ручной локальной настройке. В бизнесе управляемого широкополосного доступа эта операционная согласованность напрямую влияет на скорость активации, качество поддержки и опыт абонента.
Мониторинг, уведомления и операционная видимость
TR-069 также поддерживает мониторинг устройств и видимость их состояния. Управляемое устройство может предоставлять параметры, описывающие версию программного обеспечения, состояние сетевых интерфейсов, индикаторы производительности, статус соединения, конфигурацию услуг и многие другие операционные детали. ACS может считывать эти значения, чтобы понять текущее состояние устройства и положение услуги.
Помимо опросоподобного получения параметров, TR-069 включает концепции уведомлений и отчётов о событиях. Устройства могут активно информировать ACS о происходящих релевантных изменениях, что помогает сократить разрыв между операционным событием и управленческим ответом. Это полезно в средах поддержки, где знание о том, что произошла перезагрузка, изменение параметра или завершение диагностики, так же важно, как и знание текущей конфигурации.
Диагностика, передача файлов и работа с прошивками
Ещё одна важная область — удалённое обслуживание. TR-069 поддерживает диагностические функции и может координировать такие операции, как тестирование, отчётность о событиях завершения и получение результатов. Это позволяет операторам устранять проблемы с услугами с централизованной платформы, а не полагаться исключительно на полевые вмешательства.
Протокол также поддерживает управляемые рабочие процессы передачи файлов, включая загрузки и связанные с ними отчёты о завершении. В реальных развёртываниях эта возможность обычно ассоциируется с обновлениями прошивок, доставкой файлов конфигурации или другими контролируемыми задачами распространения контента. Это делает TR-069 особенно полезным для обслуживания жизненного цикла, потому что позволяет поставщику услуг улучшать, исправлять или стандартизировать поведение устройства после установки, а не рассматривать развёртывание как разовое событие.
При правильном использовании управление прошивками и файлами через TR-069 может поддерживать плановые обновления, поэтапные стратегии внедрения и процессы восстановления после сбоев. Это одна из причин, по которой протокол остаётся операционно значимым в крупных установленных средах, даже когда сетевые архитектуры продолжают развиваться.
TR-069 поддерживает предоставление услуг, управление параметрами, диагностику, уведомления и контролируемые операции с прошивками или файлами через ACS.
Сетевая архитектура TR-069
Основные архитектурные компоненты
Развёртывание TR-069 обычно включает четыре практических уровня: полевое устройство, сеть доступа, платформа ACS и внутренние системы оператора. Полевое устройство — это CPE, которым оператор хочет управлять. Сеть доступа обеспечивает IP-соединение между устройством и средой управления. ACS обрабатывает сеансы протокола и логику управления. Внутренние системы могут включать OSS, BSS, базы данных инвентаря, аналитические платформы, инструменты поддержки клиентов и механизмы предоставления услуг, взаимодействующие с ACS.
Эта многоуровневая архитектура важна, потому что TR-069 редко работает в изоляции. В реальных операторских средах ACS часто находится внутри более широкой экосистемы управления услугами. Он может получать политики от систем предоставления услуг, предоставлять состояние устройства платформам поддержки, координировать работу с репозиториями прошивок и передавать операционные данные в инструменты отчётности. Этот более широкий контекст объясняет, почему TR-069 следует рассматривать как компонент архитектуры управления, а не как изолированную функцию протокола.
Модели данных и управляемые параметры
TR-069 сильно зависит от моделей данных, потому что ACS нуждается в структурированном способе узнать, что устройство может предоставить и какие параметры можно читать или изменять. Модели данных Broadband Forum, такие как TR-181, стали особенно важны для этой цели, поскольку они описывают информацию об устройстве, интерфейсах, диагностике, элементах программного обеспечения и прошивок, поведении маршрутизации и многих других управляемых функциях в стандартизированной структуре.
На практике это означает, что ACS может работать с именованными объектами и параметрами, а не только с уникальными пользовательскими командами конкретного вендора. Стандартные модели данных улучшают интероперабельность, в то время как вендорские расширения позволяют более глубоко контролировать специализированные функции. Баланс между стандартными объектами и вендорскими расширениями — одна из определяющих характеристик зрелых развёртываний TR-069.
Для операторов слой модели данных — это то, что делает возможной крупномасштабную автоматизацию. ACS не просто подключён к устройству; он понимает управляемую структуру этого устройства. Это понимание и обеспечивает воспроизводимую логику предоставления услуг для разных семейств устройств.
Запросы на соединение и удалённая достижимость
Хотя устройство обычно инициирует сеансы, TR-069 также включает механизмы для ACS, чтобы запросить обновлённый контакт от устройства. Это часто описывается как запрос на соединение. В операционном плане это позволяет ACS попросить устройство установить новую управляющую сессию, чтобы отложенные действия могли быть выполнены без ожидания следующего окна периодического контакта.
Этот дизайн полезен, потому что многие управляемые устройства находятся за домашними шлюзами, политиками широкополосной периферии или условиями адресации, которые затрудняют прямое входящее управление. TR-069 обходит эту проблему, оставляя за устройством ответственность за инициирование управляющей сессии, но при этом позволяя ACS влиять на то, когда эта сессия произойдёт. Это делает протокол практичным для крупномасштабных потребительских и широкополосных сред, где прямое обнаружение устройства было бы нежелательным или невозможным.
Архитектура TR-069 — одно из его самых больших преимуществ: устройство остаётся удалённо управляемым, даже когда до него нельзя добраться напрямую, как до традиционного сервера в открытой сети.
Преимущества TR-069 в реальной эксплуатации
Снижение затрат на полевые работы и ускорение активации
Одно из самых очевидных преимуществ TR-069 — снижение потребности в ручных полевых операциях. Устройства могут быть настроены удалённо, параметры услуги могут быть исправлены централизованно, а типовые изменения могут быть внедрены без направления персонала на каждый объект. Для широкополосных провайдеров и операторов управляемых услуг это напрямую влияет на операционные затраты.
Это также сокращает время активации услуги. Недавно развёрнутое устройство может связаться с ACS, идентифицировать себя, получить соответствующие настройки и перейти в обслуживание с меньшим ручным вмешательством. В высокообъёмных средах такая автоматизация значительно повышает эффективность развёртывания и снижает вероятность несогласованной настройки между объектами или абонентами.
Улучшенная поддержка и лучший контроль жизненного цикла
TR-069 повышает качество поддержки, потому что даёт сервисным командам лучшую видимость состояния устройства, уровня программного обеспечения, конфигурации параметров и недавних событий. Инженеры поддержки не должны полагаться только на описания проблемы клиентом. Они могут проверять данные, сверять настройки и во многих случаях инициировать диагностику или корректирующие изменения с ACS.
Он также улучшает контроль жизненного цикла. Операторы могут планировать стратегии прошивок, поддерживать стандартное поведение устройств, управлять дрейфом конфигурации и координировать эволюцию услуг с течением времени. Вместо того чтобы рассматривать каждую установленную конечную точку как фиксированную после развёртывания, TR-069 позволяет обращаться со всем парком как с активно управляемым операционным активом.

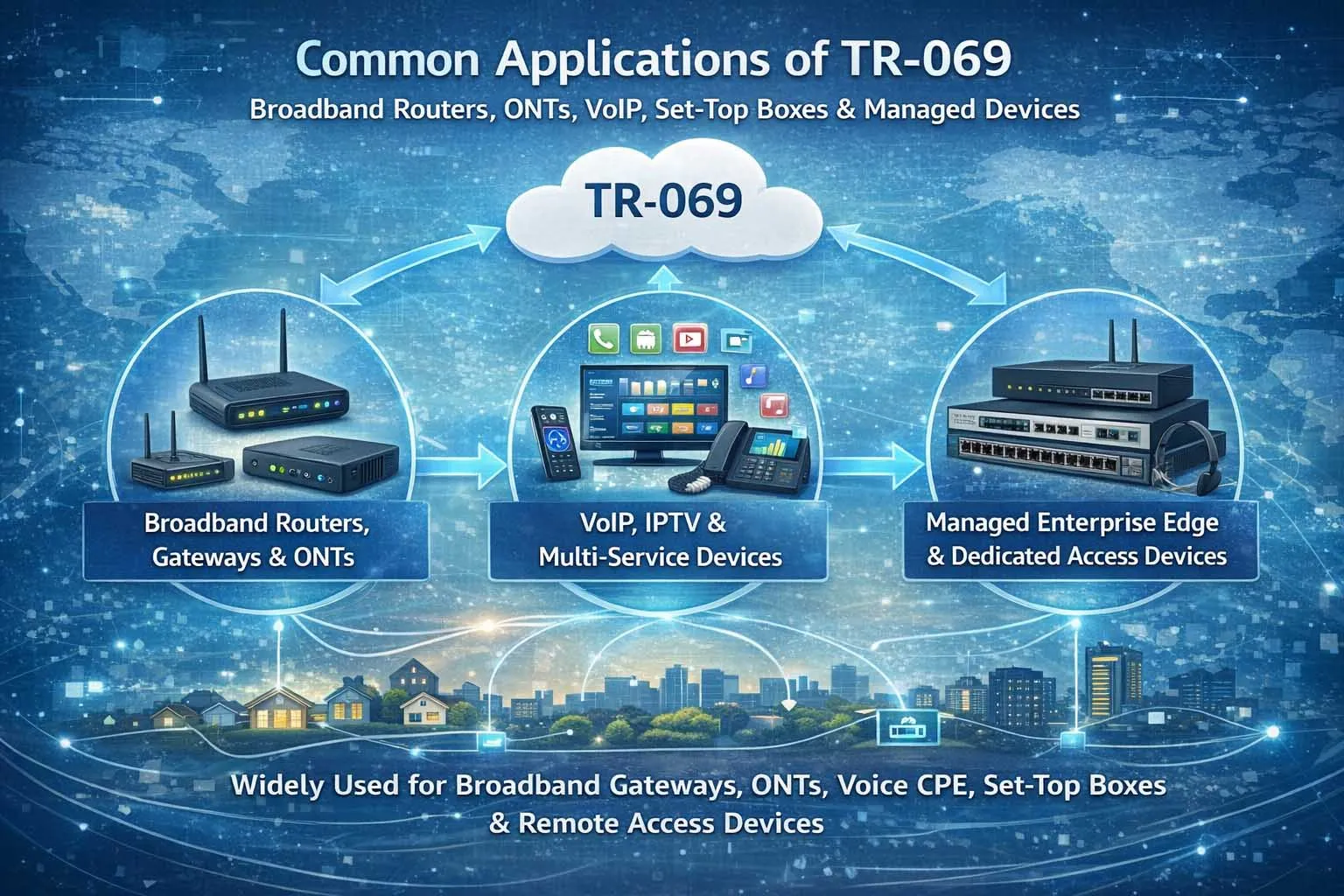

Типичные применения TR-069
Широкополосные маршрутизаторы, шлюзы и ONT
Самое распространённое применение TR-069 — удалённое управление широкополосными абонентскими устройствами. Домашние шлюзы, DSL- или кабельные шлюзы, оптические терминалы ONT, Wi-Fi-маршрутизаторы и интегрированные устройства доступа могут управляться через ACS с использованием рабочих процессов, совместимых с TR-069. В этих сценариях протокол помогает поставщикам услуг подключать устройства, применять сервисные настройки, собирать диагностику и поддерживать согласованность программного обеспечения в больших группах пользователей.
Это классическая среда, в которой TR-069 утвердился. Устройство устанавливается на абонентской границе, но операционный контроль остаётся централизованным. Такое сочетание — одна из определяющих практических сильных сторон протокола.
VoIP, IPTV и многосервисное абонентское оборудование
TR-069 также используется там, где управляемое устройство поддерживает не только базовый доступ в Интернет. VoIP-шлюзы, телеприставки, голосовые домашние шлюзы и интегрированные многосервисные CPE могут извлекать выгоду из удалённого предоставления услуг и мониторинга. В этих случаях ACS может координировать несколько сервисных уровней на одном устройстве, таких как WAN-подключение, поведение Wi-Fi, голосовые параметры и диагностику, специфичную для услуги.
Эта многосервисная возможность важна с операционной точки зрения, потому что она позволяет провайдерам рассматривать абонентское устройство как сервисную платформу, а не только как транспортную конечную точку. Чем больше услуг зависит от устройства, тем ценнее становится структурированное удалённое управление.
Управляемая корпоративная периферия и специализированные устройства доступа
Хотя TR-069 наиболее сильно ассоциируется с жилым широкополосным доступом, он также может появляться в управляемых корпоративных периферийных устройствах, филиальных шлюзах и специализированных сетевых устройствах, поставляемых оператором. Любая среда, которая выигрывает от централизованного предоставления услуг, контроля программного обеспечения и удалённой диагностики, потенциально может использовать те же принципы управления, особенно когда устройство управляется оператором и развёртывается в больших количествах.
В этих случаях использования основное преимущество — не потребительский масштаб, а операционная единообразие. Поставщик или организация управляемых услуг может поддерживать согласованное поведение сервиса на многих удалённых конечных точках, сводя к минимуму локальные вмешательства.
TR-069 широко применяется для широкополосных шлюзов, ONT, голосовых CPE, телеприставок и других удалённо управляемых устройств доступа.
TR-069 и современное управление устройствами
Почему TR-069 всё ещё появляется в современных сетях
TR-069 остаётся актуальным, потому что реальность сетей меняется медленнее, чем маркетинг продуктов. Большие установленные базы устройств всё ещё поддерживают CWMP, операторские рабочие процессы годами строились вокруг логики ACS, и многие полевые среды ценят проверенные операционные методы больше, чем разрушительные изменения. В результате TR-069 продолжает появляться в широкополосных сетях и сетях управляемых устройств даже там, где внедряются более новые подходы к управлению.
Его продолжающаяся ценность исходит из зрелых инструментов, операционной знакомости и масштаба существующих развёртываний. Во многих организациях вопрос не в том, существует ли TR-069, а в том, как поддерживать, оптимизировать или постепенно выходить за его пределы, не нарушая активных услуг.
Как он вписывается в стратегии перехода
В проектах модернизации TR-069 часто является частью переходной архитектуры, а не конечной точкой. Операторы могут сохранить TR-069 для существующих групп устройств, одновременно оценивая более новые системы управления устройствами для будущих платформ. Такой поэтапный подход снижает риски миграции, потому что он избегает принудительного перевода каждого семейства устройств на новую операционную модель одновременно.
Вот почему понимание TR-069 всё ещё важно. Даже когда долгосрочное направление указывает на более новые стандарты и облачные подходы к управлению, командам всё равно нужно проектировать с учётом того, что развёрнуто сегодня. Реалистичный план миграции начинается с твёрдого понимания установленной системы управления, и во многих широкополосных средах этой системой всё ещё является TR-069.
TR-069 — это не только устаревшая тема. Часто это отправная точка для понимания того, как развивалось крупномасштабное удалённое управление устройствами и как многие действующие сети эксплуатируются сегодня.
Заключение
Почему TR-069 важен
TR-069 — это система удалённого управления устройствами, которая позволяет ACS предоставлять услуги, контролировать, диагностировать и обслуживать абонентское оборудование через структурированные сеансы CWMP. Его операционная важность проистекает из способности стандартизировать управление жизненным циклом устройств в больших и разнообразных парках широкополосных устройств и устройств доступа.
Для поставщиков услуг, системных интеграторов и команд сетевой эксплуатации TR-069 остаётся важным, потому что он связывает удалённое полевое оборудование с централизованным операционным контролем. Будь то более быстрая активация услуг, лучшее управление прошивками, улучшенная диагностика или снижение затрат на поддержку, TR-069 сыграл ключевую роль в том, чтобы сделать крупномасштабные удалённые операции с устройствами практичными и управляемыми.
Часто задаваемые вопросы (FAQ)
Является ли TR-069 тем же самым, что и CWMP?
TR-069 — это технический отчёт Broadband Forum, в то время как CWMP — это формальное имя протокола, определённое этой спецификацией. В повседневном инженерном языке эти два термина часто используются почти как взаимозаменяемые, потому что TR-069 — это документ, который определяет протокол управления WAN для CPE.
В практических обсуждениях утверждение, что устройство поддерживает TR-069, обычно означает, что оно поддерживает удалённое управление на основе CWMP с ACS. Различие в основном формальное, а не операционное.
Какие устройства обычно управляются с помощью TR-069?
Типичные примеры включают широкополосные маршрутизаторы, домашние шлюзы, оптические сетевые терминалы, DSL- или кабельные шлюзы, интегрированные Wi-Fi-устройства, телеприставки и абонентское оборудование с поддержкой VoIP. Протокол особенно распространён там, где оператор развёртывает и управляет большим количеством оконечных устройств в поле.
Он также может встречаться в управляемом корпоративном периферийном оборудовании или специализированных устройствах доступа, где важны централизованное предоставление услуг и диагностика. Решающим фактором обычно является не только категория устройства, но и то, нужен ли оператору структурированный удалённый контроль жизненного цикла.
TR-069 только настраивает устройства или также может их контролировать?
TR-069 поддерживает гораздо больше, чем просто начальную настройку. Он может использоваться для чтения значений параметров, сбора информации о состоянии, получения уведомлений о событиях, запуска диагностики и координации операций передачи прошивок или файлов. В этом смысле он объединяет предоставление услуг и эксплуатационное обслуживание в одной системе управления.
Именно эта более широкая область применения сделала TR-069 таким ценным в среде поставщиков услуг. Он помогает операторам не только включать устройства с правильными настройками, но и поддерживать их работу и устранять неисправности с течением времени.
Почему ACS важен в развёртывании TR-069?
ACS — это контрольная точка, которая хранит логику управления, записи об устройствах, правила политики и рабочие процессы предоставления услуг. Без ACS протокол не обеспечивает своей реальной операционной ценности, потому что у устройства не было бы центральной платформы, которой можно было бы отчитываться или от которой получать инструкции.
В больших развёртываниях ACS становится операционным мозгом парка удалённых устройств. Он связывает поведение устройства с внутренними системами, процессами поддержки и рабочими процессами активации услуг.
Остаётся ли TR-069 актуальным, если существуют более новые стандарты?
Да. Многие действующие сети всё ещё полагаются на TR-069 из-за больших установленных групп устройств, зрелых операционных процессов и практических трудностей немедленной миграции. Даже когда оцениваются более новые системы, TR-069 часто остаётся частью реальной операционной среды в течение многих лет.
Вот почему инженеры и операторы всё ещё должны его понимать. Во многих случаях успешная модернизация зависит от знания того, как работает существующее управление устройствами на основе TR-069, прежде чем планировать следующий шаг.
