Стробоскопический маяк — это устройство визуального оповещения, использующее мигающий свет для привлечения внимания к тревоге, состоянию оборудования, чрезвычайному событию или условию безопасности. Он широко применяется на промышленных предприятиях, складах, транспортных объектах, подстанциях, в общественных зданиях, на линиях машин, в точках контроля доступа, пунктах экстренной помощи и опасных рабочих зонах.

На многих объектах одного звука недостаточно. Работники могут использовать средства защиты органов слуха, оборудование может создавать высокий фоновый шум, или сигнал тревоги должен быть виден на расстоянии. Стробоскопический маяк добавляет четкий визуальный уровень к системе оповещения, помогая людям быстрее замечать события и точнее на них реагировать.

Стробоскопический маяк — это не просто мигающая лампа. Это точка визуальной коммуникации, помогающая превращать тревоги, состояния машин и аварийные сигналы в немедленное осознание человеком.

Основное значение стробоскопического маяка

Стробоскопический маяк — это сигнальное устройство на основе света, разработанное для обеспечения высокозаметной индикации. Он может мигать, пульсировать, визуально вращаться, светиться постоянно или использовать разные цвета и узоры в зависимости от типа события. Устройство может устанавливаться на машины, шкафы, стены, столбы, ворота, двери, транспортные средства, аварийные посты или панели управления.

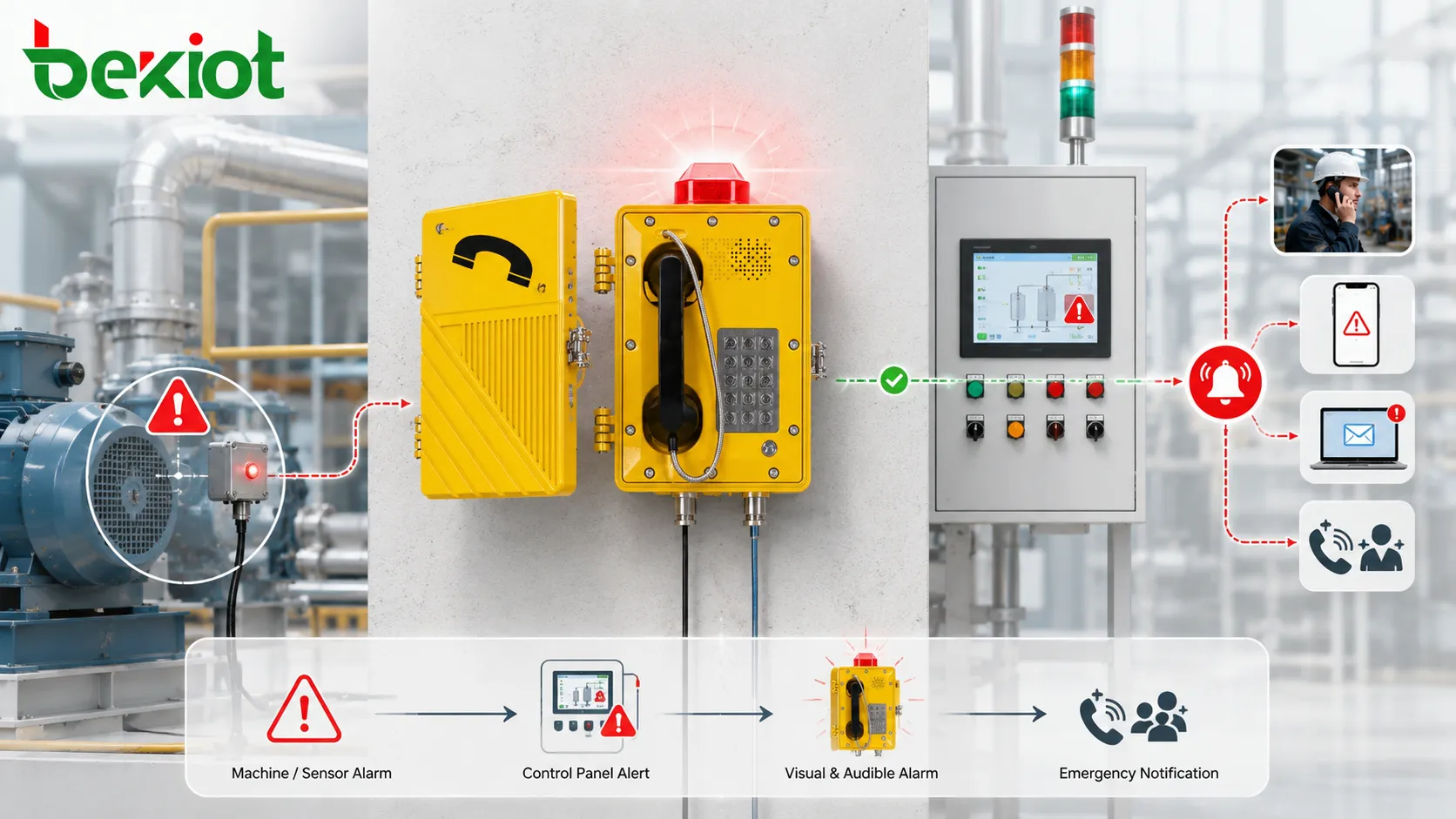

Стробоскопические маяки обычно подключаются к другой системе. Сигнал пуска может поступать от датчика, ПЛК, релейного выхода, панели тревоги, контроллера доступа, интерфейса пожарной сигнализации, предохранительного реле, коммуникационного терминала, системы управления зданием или удаленной платформы мониторинга. Когда подключенная система обнаруживает определенное условие, маяк активируется и выдает видимый сигнал.

Назначение визуального оповещения

Основное назначение стробоскопического маяка — визуальное оповещение. Он предупреждает людей, когда что-то требует внимания, например отказ оборудования, экстренная остановка, несанкционированный доступ, взлом двери, газовая тревога, пожарная тревога, нарушение технологического процесса, сбой электропитания или предупреждение о нахождении в опасной зоне.

Такое визуальное оповещение особенно полезно в больших или шумных помещениях. На заводе, в логистическом центре, тоннеле, силовой установке или химическом предприятии работники не всегда могут четко слышать звуковой сигнал. Мигающий маяк помогает сделать событие более заметным.

Назначение информирования о состоянии

Стробоскопические маяки также используются для информирования о состоянии. Маяк может показывать, работает ли оборудование, остановлено, ожидает, находится в предупредительном режиме, на обслуживании или в неисправном состоянии. Многоцветные маяки могут отображать несколько состояний одним устройством.

Четкая индикация состояния улучшает операционную видимость. Операторы, обслуживающий персонал, начальники смен и службы безопасности могут определить состояние оборудования или зон без проверки каждого экрана или шкафа управления.

Как работает стробоскопический маяк

Стробоскопический маяк работает, принимая электрический или управляющий сигнал и преобразуя его в видимый мигающий узор. Входным сигналом может быть прямое питание, сухой контакт, релейный выход, сигнал ПЛК, сетевая команда или специальный интерфейс тревоги. После активации маяк излучает свет через светодиодную матрицу, ксеноновую трубку или другой источник света.

В современных системах часто используются светодиодные стробоскопические маяки, потому что они отличаются низким энергопотреблением, долгим сроком службы, множеством вариантов цвета, быстрым откликом и гибкими схемами мигания. Однако окончательный выбор все равно должен соответствовать требованиям объекта к видимости, напряжению, окружающей среде, степени защиты оболочки и правилам безопасности.

Пуск сигнала

Пуск — это первый шаг. В простых системах подача питания на маяк запускает мигание. В более сложных системах маяк может управляться ПЛК, контроллером тревоги, релейным модулем или сетевым устройством ввода-вывода.

Разные пусковые входы могут представлять разные события. Например, один вход может активировать желтый предупредительный свет при неисправности машины, а другой вход — красный мигающий свет для аварийной остановки или эвакуации.

Световой выход

Световой выход маяка должен быть достаточно мощным для заданного расстояния и окружающей обстановки. Наружные площадки, склады с высокими потолками и яркие промышленные зоны обычно требуют более мощного выхода, чем небольшие аппаратные или внутренние коридоры.

Одной яркости недостаточно. Угол обзора, конструкция линзы, частота мигания, высота установки, фоновое освещение и препятствия — все это влияет на то, насколько четко будет виден сигнал.

Узор мигания

Узор мигания помогает определить степень срочности. Медленная пульсация может означать общее предупреждение, а быстрое мигание — более срочное событие. Некоторые маяки поддерживают постоянный свет, одиночную вспышку, двойную вспышку, имитацию вращения или настраиваемые узоры.

Узоры мигания должны быть стандартизированы по всему объекту. Если каждая машина или система использует свой визуальный язык, работники могут запутаться. Единообразие делает реагирование более быстрым и безопасным.

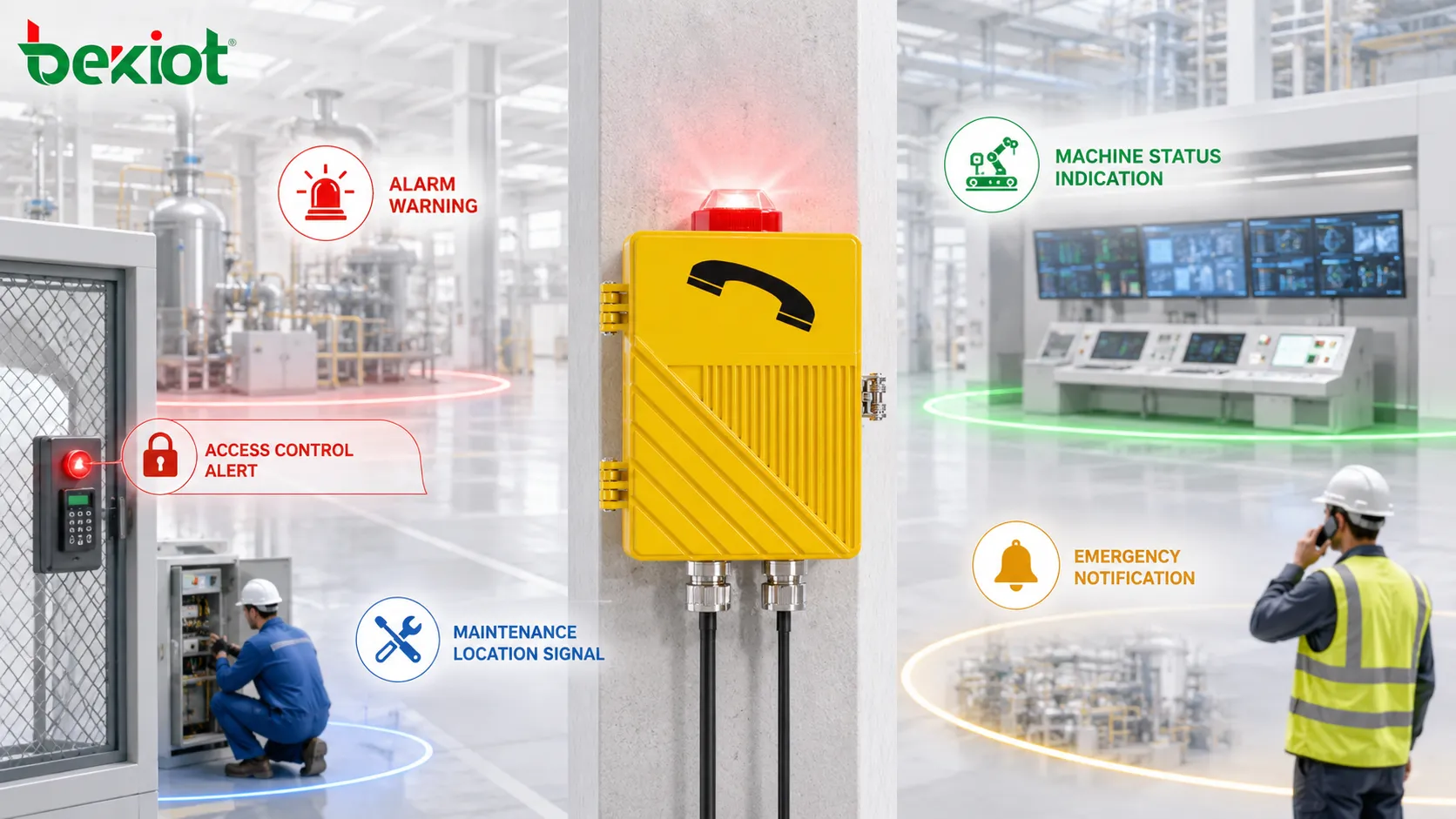

Основные функции стробоскопического маяка

Стробоскопические маяки выполняют ряд функций в области безопасности, автоматизации, охраны и эксплуатации объектов. Их ценность зависит от того, насколько четко определен сигнал и насколько хорошо он интегрирован в процесс реагирования.

Предупреждение о тревоге

Предупреждение о тревоге — самая распространенная функция. Когда система обнаруживает нештатную ситуацию, маяк мигает, сообщая находящимся поблизости людям, что что-то требует внимания. Это может быть неисправность оборудования, перегрев, обнаружение газа, дверная тревога, сигнал интерфейса пожарной системы или запрос экстренной помощи.

Маяк должен не только мигать, но и направлять действие. Работники должны знать, означает ли сигнал «остановить», «эвакуироваться», «проверить машину», «вызвать ремонт», «избегать зоны» или «связаться с диспетчерской».

Индикация состояния машины

На производственных линиях маяки часто показывают состояние машины. Зеленый может означать нормальную работу, желтый — предупреждение или ожидание, красный — неисправность или остановку, а синий или белый — обслуживание или особый режим процесса в зависимости от принятых на объекте правил.

Это улучшает визуальное управление. Начальники смен могут быстро определить, какие машины работают нормально, а какие требуют внимания, сокращая время простоев и улучшая координацию рабочего процесса.

Экстренное оповещение

Стробоскопические маяки могут являться частью системы экстренного оповещения. Они могут активироваться при нажатии аварийной кнопки, срабатывании интерфейса пожарной сигнализации, трансляции сообщения по громкой связи или обнаружении инцидента безопасности.

В таких применениях маяк должен быть интегрирован в полный рабочий процесс реагирования. Визуальное предупреждение может потребоваться совместить с сиренами, громкоговорителями, переговорными устройствами, тревогами в диспетчерской, всплывающими окнами видеонаблюдения, журналами диспетчера и инструкциями по эвакуации.

Оповещение контроля доступа и безопасности

В системах контроля доступа стробоскопические маяки могут сигнализировать о несанкционированном проникновении, взломе двери, движении ворот, срабатывании шлагбаума, доступе в запретную зону или нарушении безопасности. Это позволяет охранникам или операторам визуально определить место события.

Для автомобильных ворот, погрузочных платформ и автоматических дверей маяки также предупреждают пешеходов и водителей о движении механизмов или временной опасности зоны.

Поддержка поиска места обслуживания

На крупных объектах многие машины, шкафы или панели выглядят одинаково. Маяк, установленный рядом с неисправным устройством, помогает техническим специалистам быстрее найти проблему.

Это полезно для удаленных насосных, подсобных помещений, укрытий оборудования, производственных линий, складских конвейеров и распределенных полевых станций, где место неисправности необходимо определить быстро.

Системная ценность в реальных условиях

Системная ценность стробоскопического маяка не ограничивается самим устройством. Его реальная ценность проявляется, когда он помогает людям замечать события, понимать приоритет, находить проблемы и реагировать правильно.

Более быстрое осознание

Мигающий свет можно быстро распознать, даже если человек не смотрит прямо на дисплей. В цеху, машинном зале, на складе или открытой площадке визуальные оповещения помогают работникам узнать о нештатных условиях, не дожидаясь устного доклада.

Более быстрое осознание может уменьшить повреждение оборудования, снизить риск для безопасности, задержки обслуживания и операционную путаницу. Именно поэтому маяки часто устанавливают рядом с машинами, аварийными постами, входами и опасными зонами.

Мультисенсорное покрытие тревоги

Многие системы тревоги сочетают звук и свет. Звуковые сигналы привлекают внимание через слух, а стробоскопические маяки предоставляют видимое подтверждение и информацию о месте. Это повышает вероятность того, что тревога будет замечена в разных условиях.

Мультисенсорное оповещение также важно для доступности. Люди с ограниченным слухом, работники в средствах защиты органов слуха или персонал в шумных зонах могут больше полагаться на видимые сигналы.

Лучшая координация реагирования

Когда маяк привязан к определенному событию, команды могут реагировать более согласованно. Красный мигающий маяк возле машины может приказать операторам прекратить работу. Маяк у пункта помощи может указать службе безопасности, где требуется содействие. Маяк на шкафу управления может направить обслуживающий персонал к конкретному месту неисправности.

Это уменьшает гадание и улучшает взаимодействие между операторами, ремонтными бригадами, службой безопасности и персоналом диспетчерской.

Повышенная операционная видимость

Стробоскопические маяки обеспечивают локальное визуальное отображение состояния, даже когда операторы находятся вдали от экранов компьютеров. Это удобно в средах, где персонал перемещается по обширным территориям, контролирует множество машин или выполняет физические операции.

Визуальные индикаторы способствуют более быстрым решениям и уменьшают зависимость от устных докладов. В управлении производством и объектами это может повысить как безопасность, так и эффективность.

Важные технические характеристики

Выбор стробоскопического маяка должен основываться на реальной окружающей среде и цели тревоги. Маяк, хорошо работающий в небольшом помещении, может не подойти для крупной открытой промышленной зоны.

Тип источника света

Светодиоды и ксенон — распространенные источники света в стробоскопических маяках. Светодиодные маяки широко используются, поскольку они обеспечивают долгий срок службы, низкое энергопотребление, быстрое переключение, гибкие варианты цвета и надежное электронное управление.

Ксеноновые стробоскопические маяки могут давать интенсивные вспышки и все еще могут применяться в некоторых специальных случаях предупреждения. Однако они могут требовать большего обслуживания и потреблять больше энергии по сравнению со светодиодными аналогами.

Цвет и значение

Выбор цвета должен следовать стандартам объекта, политике безопасности и применимым правилам. Красный часто ассоциируется с аварией или остановкой, желтый — с предупреждением, зеленый — с нормальной работой, синий — с особым статусом, а белый — с общим сигналом. Однако значения могут различаться в зависимости от отрасли или страны.

Самый важный момент — единообразие. Если красный означает аварию в одной зоне, но только обслуживание в другой, работники могут неправильно понять сигнал.

Яркость и видимость

Требуемая яркость зависит от расстояния просмотра, внешнего освещения, конструкции линзы, высоты монтажа и фонового контраста. Дневной свет на улице, пыльные условия и большие пространства требуют более тщательного планирования видимости.

Видимость необходимо проверять после установки. Маяк может казаться ярким во время монтажа, но впоследствии может быть загорожен стеллажами, трубами, транспортом, дверцами оборудования или изменениями планировки.

Частота и узор мигания

Частота мигания должна соответствовать срочности. Общее предупреждение, состояние машины, аварийное событие и индикация обслуживания не должны использовать один и тот же узор, если они требуют разного реагирования.

Однако слишком большое количество узоров также может сбивать пользователей с толку. Лучший дизайн — простой, стандартизированный и задокументированный.

Напряжение и интерфейс

Стробоскопические маяки могут поддерживать 12 В пост. тока, 24 В пост. тока, 110 В перем. тока, 220 В перем. тока, PoE, релейный вход, управление сухим контактом, выход ПЛК или сетевое управление в зависимости от модели и схемы системы.

Напряжение и проводка должны проверяться тщательно. Неправильное напряжение или плохая проводка могут вызвать неисправность, мерцание, ложное срабатывание или повреждение оборудования.

Типы стробоскопических маяков

Для разных условий используются разные стробоскопические маяки. При выборе следует учитывать яркость, цвет, питание, корпус, сертификацию, способ монтажа и метод управления.

Одноцветный маяк

Одноцветный маяк подходит, когда требуется одно четкое значение. Он может указывать на неисправность машины, ограничение доступа, аварийную тревогу или рабочее состояние оборудования.

Этот тип прост и легок для понимания. Он хорошо работает, когда на объекте не требуется несколько уровней тревоги в одном месте.

Многоцветный маяк

Многоцветный маяк может отображать несколько состояний через одно устройство. Он полезен для машин, производственных постов, панелей управления, точек доступа и технологических линий, где разным событиям нужны отдельные визуальные значения.

Многоцветная конструкция может уменьшить пространство для установки и сложность проводки, но логика цветов должна быть четко определена и задокументирована.

Маяк с сиреной

Маяк с сиреной сочетает мигающий свет со слышимым тоном. Он полезен, когда системе требуется как визуальное, так и звуковое оповещение от одного устройства.

Маяки с сиреной следует выбирать тщательно. Уровень звукового давления, тип тона, интенсивность вспышки, место установки и комфорт пользователя — все это влияет на эффективность оповещения.

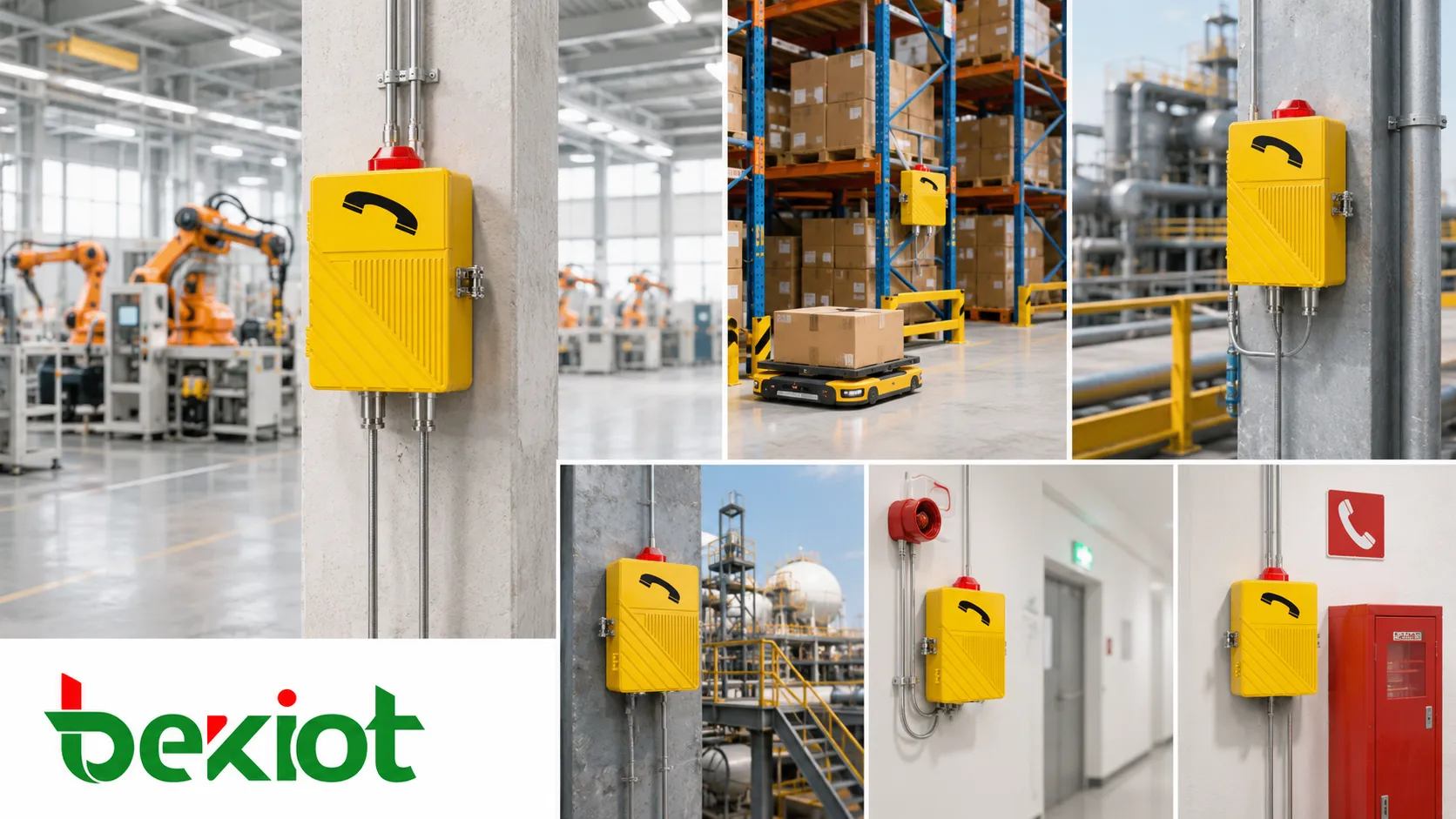

Применение в промышленных и общественных системах

Стробоскопические маяки используются во многих областях, поскольку визуальное предупреждение является прямым и легко распознаваемым. Их роль меняется в зависимости от того, предназначена ли система для обеспечения безопасности, индикации состояния машин, контроля доступа или аварийного оповещения.

Промышленное производство

На производственных объектах стробоскопические маяки применяются на станках, в роботизированных ячейках, на конвейерах, сборочных линиях, в шкафах управления, упаковочных линиях и постах обслуживания. Маяк может сигнализировать о неисправности, рабочем состоянии, нехватке материалов, аварийной остановке, запросе на осмотр или проблеме с качеством.

В производственной среде визуальные сигналы помогают сократить время простоя и ускорить реагирование службы сервиса. Они также помогают начальникам смен выявлять нештатное оборудование на расстоянии.

Склады и логистика

На складах маяки применяются на погрузочных платформах, в автоматизированных системах хранения, на конвейерных линиях, перекрестках движения погрузчиков, у ворот для транспорта, лифтов и в запретных зонах. Они предупреждают людей о движении механизмов или о том, что зона требует внимания.

В оживленных логистических зонах визуальные оповещения помогают снизить неразбериху между рабочими, водителями, автоматизированной техникой и системами управления.

Безопасность зданий и управление объектами

В зданиях могут использоваться стробоскопические маяки совместно с системами безопасности, контроля доступа, интерфейсами пожарной сигнализации, аварийными выходами, аппаратными помещениями, насосными, лифтами, неисправностями ОВиК и платформами мониторинга объекта.

В технических помещениях, коридорах, подвалах, на крышах и в электрощитовых видимое предупреждение может помочь службам обслуживания и безопасности быстро выявить нештатные условия.

Транспорт и инфраструктура

На транспортных объектах, таких как железнодорожные станции, аэропорты, тоннели, парковки, порты, мосты и служебные дороги, маяки используются для предупреждения, навигации, движения ворот, ограничения доступа и аварийной индикации.

Для наружной инфраструктуры требуется внимание к погодостойкости, видимости при дневном свете, коррозионной стойкости, вибрациям, прочности крепления и долгосрочной доступности для обслуживания.

Энергетические и коммунальные объекты

На электрических подстанциях, солнечных станциях, ветряных фермах, водоочистных сооружениях, насосных станциях, телекоммуникационных укрытиях и удаленных шкафах маяки могут использоваться для аварийных сигналов, предупреждений о подаче энергии, событий доступа, состояния оборудования и указания мест удаленного обслуживания.

Поскольку многие коммунальные объекты не обслуживаются постоянно, визуальную индикацию часто следует связывать с удаленной отправкой сигналов тревоги. Маяк помогает полевому персоналу после прибытия, в то время как система мониторинга уведомляет их до отправки.

Промышленные коммуникационные точки в опасных зонах

На нефтехимических заводах, топливных складах, в зонах хранения химикатов, на шельфовых объектах, в шахтах и других опасных средах визуальное предупреждение часто должно работать совместно с голосовой связью. Маяк может показывать наличие аварийного состояния, в то время как взрывозащищенный телефон или промышленный коммуникационный терминал обеспечивает прямую голосовую связь с диспетчерской.

Для проектов, где требуется голосовая связь в опасных зонах, можно рассмотреть взрывозащищенный телефон Becke Telcom EX-BH621 в качестве оконечной точки полевой связи, работающей вместе с устройствами визуального предупреждения, процессами экстренного вызова и системами реагирования диспетчерской. Окончательный проект все равно должен проверять взрывозащищенную сертификацию, зону установки, метод проводки, степень защиты от окружающей среды и местные требования безопасности.

Интеграция с системами тревоги и связи

Стробоскопический маяк становится более ценным, когда он является частью законченного процесса обработки тревоги. Устройство должно не просто мигать; оно должно поддерживать четкое обнаружение события, назначение реагирования, подтверждение и восстановление.

Связь с датчиками и контроллерами

Датчики и контроллеры могут запускать маяки в зависимости от температуры, давления, концентрации газа, состояния двери, неисправности оборудования, аварийной остановки или статуса доступа. ПЛК и панели тревоги часто предоставляют релейные выходы или цифровые выходы для управления маяками.

Логика управления должна быть достаточно простой для понимания операторами. Каждый сигнал маяка должен иметь четкую причину и ожидаемую реакцию.

Связь с громкой связью и переговорными устройствами

Визуальные оповещения можно комбинировать с голосовыми системами. Маяк может предупредить людей о необходимости ожидать дальнейших инструкций, в то время как громкоговоритель, переговорное устройство или телефонная связь предоставляют сообщение или коммуникационный канал.

Это полезно на промышленных площадках, аварийных постах, пунктах охраны, в тоннелях, на заводах и крупных объектах, где операторам нужны и визуальная индикация, и голосовая координация.

Уведомление диспетчерской

Локальное мигание часто должно передаваться в диспетчерскую. Если маяк активируется только локально, а событие не отображается на платформе мониторинга, диспетчеры могут не узнать о происшествии.

Для важных тревог событие должно регистрироваться с указанием места, времени, идентификатора устройства, типа тревоги, статуса подтверждения и результата реагирования.

Соображения по выбору и размещению

Выбор стробоскопического маяка требует четкого понимания цели тревоги, окружающей среды, пользователей и процесса реагирования. Устройство должно соответствовать объекту, а не выбираться только по внешнему виду или цене.

Определите тип события

Первый шаг — определить, что означает маяк. Он может обозначать аварию, предупреждение, состояние оборудования, оповещение о доступе, запрос на обслуживание или состояние процесса.

Без четкого определения события пользователи могут видеть мигающий свет, но не знать, какие действия предпринять. Значение тревоги должно быть задокументировано и включено в обучение персонала.

Соответствие окружающей среде

Внутренние, наружные, пыльные, влажные, коррозионные, высокотемпературные, низкотемпературные, подверженные вибрациям и опасные среды требуют различных конструкций корпуса и сертификаций.

В опасных зонах нельзя использовать обычные маяки, если устройство не сертифицировано надлежащим образом для классифицированного места и не установлено в соответствии с соответствующими требованиями.

Запланируйте монтажное положение

Маяк должен быть виден людям, которым необходимо реагировать. Он не должен быть спрятан за стеллажами, трубами, машинами, дверями, кабельными лотками, транспортом или элементами конструкции.

Высоту и угол установки следует проверять с реальных рабочих позиций. Маяк, видимый с одного направления, может быть не виден с другого.

Проверьте требования к питанию и резервированию

Если маяк является частью аварийной системы или системы безопасности, важна непрерывность питания. Следует учитывать резервное питание, контроль цепи, прокладку кабелей и отчетность о неисправностях.

Маяк, теряющий питание во время аварии, может отказать именно тогда, когда он больше всего нужен.

Техническое обслуживание и проверки

Стробоскопические маяки следует проверять и обслуживать, поскольку они могут долгое время простаивать. Устройство, которое редко активируется, все равно может выйти из строя из-за старения, дефектов проводки, попадания воды, пыли, коррозии или проблем с питанием.

Функциональное тестирование

Функциональное тестирование подтверждает, что маяк активируется правильно при наступлении пускового условия. Тест должен проверять цвет, узор мигания, яркость, поведение сброса, управляющий вход и связь с тревогой.

Тестовые тревоги должны согласовываться с диспетчерской и персоналом площадки во избежание путаницы. Протоколы испытаний полезны для управления техническим обслуживанием.

Визуальный осмотр

При осмотре следует проверять линзу, корпус, монтажный кронштейн, кабельный ввод, герметизацию, таблички, коррозию, грязь, трещины и физические повреждения. Грязная линза или ослабленное крепление могут снизить эффективность.

Для уличных и промышленных маяков может требоваться более частый осмотр, поскольку они подвергаются более суровым условиям окружающей среды.

Проверка проводки и управления

Технические специалисты должны проверять затяжку клемм, стабильность напряжения, работу реле, состояние выхода ПЛК, логику сухих контактов и функцию модуля управления. Непостоянные дефекты проводки могут приводить к пропуску тревог или ложным вспышкам.

Если маяк подключен к платформе мониторинга, необходимо проверять журналы событий, чтобы подтвердить правильность регистрации активации и восстановления.

Распространенные ошибки, которых следует избегать

Одна из распространенных ошибок — установка маяков без определения того, что означает каждый цвет или узор мигания. Это создает визуальный шум вместо полезного предупреждения.

Другая ошибка — выбор маяка, недостаточно яркого для окружающей среды. Маяк, который выглядит четким в помещении, может быть трудноразличим на улице при солнечном свете.

Третья ошибка — игнорирование полного рабочего процесса реагирования. Если маяк мигает, но никто не назначен для реакции, система тревоги не завершена.

Четвертая ошибка — использование обычных устройств в опасных зонах без проверки сертификации. Для взрывозащищенных применений или опасных зон требуется надлежащий выбор продукта, метод установки и проверка соответствия.

Часто задаваемые вопросы

Могут ли стробоскопические маяки заменить звуковые сигналы тревоги?

Обычно они не должны заменять звуковые сигналы во всех ситуациях. Во многих системах визуальные и звуковые оповещения работают вместе. Правильная схема зависит от уровня шума на объекте, потребностей доступности, правил действий в чрезвычайных ситуациях и типа события.

Как на объекте избежать слишком большого количества мигающих огней?

На объекте следует определить приоритеты тревог, использовать единые правила цветов, сократить малоценные визуальные оповещения и зарезервировать срочные узоры мигания для событий, которые действительно требуют немедленной реакции.

Что следует проверить перед использованием маяка в опасной зоне?

Проверьте классификацию опасной зоны, взрывозащищенность или сертификацию искробезопасности, температурный класс, степень защиты корпуса, требования к кабельным вводам, метод установки, процедуру осмотра и местные нормативные требования.

Можно ли связать стробоскопический маяк со взрывозащищенным телефоном?

Да. В опасных или промышленных зонах маяк может обеспечивать визуальную индикацию тревоги, в то время как взрывозащищенный телефон предоставляет голосовую связь с диспетчерской. Логика связи и сертификационные требования должны быть рассмотрены на этапе инженерного проектирования.

Почему маяк может быть виден при тестировании, но не замечен при реальной работе?

Возможные причины включают перекрытие линий обзора, яркий дневной свет, пыль на линзе, неправильный угол установки, положение работника, конкурирующие визуальные сигналы или неясное значение тревоги. Важно проводить тестирование видимости в реальных условиях.

Следует ли регистрировать события активации маяка?

Для важных тревог — да. Регистрация времени активации, местоположения устройства, типа тревоги, времени сброса и результата реагирования помогает при анализе обслуживания, управлении безопасностью и расследовании инцидентов.
