Проблесковый маяк — это устройство визуальной сигнализации, излучающее яркие вспышки света для привлечения внимания, отображения состояния оборудования, предупреждения об опасности или поддержки экстренного реагирования. Он широко применяется на промышленных предприятиях, складах, транспортных объектах, в общественных зданиях, системах безопасности, интерфейсах пожарной сигнализации, технологических линиях, диспетчерских, точках доступа и в установках наружного оповещения.

В отличие от обычных индикаторных ламп, проблесковый маяк спроектирован так, чтобы его быстро замечали. Режим вспышек, яркость, цвет, место монтажа и конструкция корпуса помогают персоналу распознать тревогу или изменение состояния даже в шумной среде, где звуковые оповещатели трудно расслышать.

Проблесковый маяк превращает сигнал тревоги или состояния в видимое предупреждение, помогая людям быстрее замечать события, когда одного звука недостаточно.

Основное значение проблескового маяка

Проблесковый маяк — это световое оповещающее устройство, используемое для визуальной индикации. Он может мигать непрерывно, с фиксированной частотой, следовать заданному шаблону или активироваться только при поступлении управляющего сигнала от другой системы. Маяк можно устанавливать на станках, стенах, потолках, столбах, транспортных средствах, шкафах, воротах, панелях управления или пунктах экстренной связи.

В современных системах безопасности и автоматизации проблесковые маяки часто подключаются к датчикам, приемно-контрольным панелям, ПЛК, системам контроля доступа, системам управления зданием, платформам громкой связи, устройствам охраны, интерфейсам пожарной сигнализации и коммуникационным терминалам. Когда подключенная система обнаруживает событие, маяк подает видимый сигнал для находящегося рядом персонала.

Функция визуальной тревоги

Основная функция проблескового маяка — визуальная индикация тревоги. При возникновении нештатного события маяк начинает мигать, предупреждая людей о необходимости внимания или действий. Это может быть неисправность оборудования, аварийная остановка, несанкционированный доступ, обнаружение газа, пожарная тревога, открытие защитной двери, высокая температура или нарушение технологического процесса.

Визуальные сигналы тревоги особенно полезны там, где работники используют средства защиты слуха, где оборудование создает сильный шум, где люди рассредоточены по большой площади или где звукового оповещения может быть недостаточно.

Функция индикации состояния

Проблесковые маяки также применяются для индикации состояния. Разные цвета или режимы вспышек могут показывать, работает ли станок, остановлен, неисправен, ожидает материал, находится на обслуживании или в аварийном состоянии.

Это помогает операторам понимать состояние оборудования на расстоянии. В производственных условиях визуальное отображение состояния может сократить время реакции и улучшить координацию между операторами, ремонтными бригадами и руководителями.

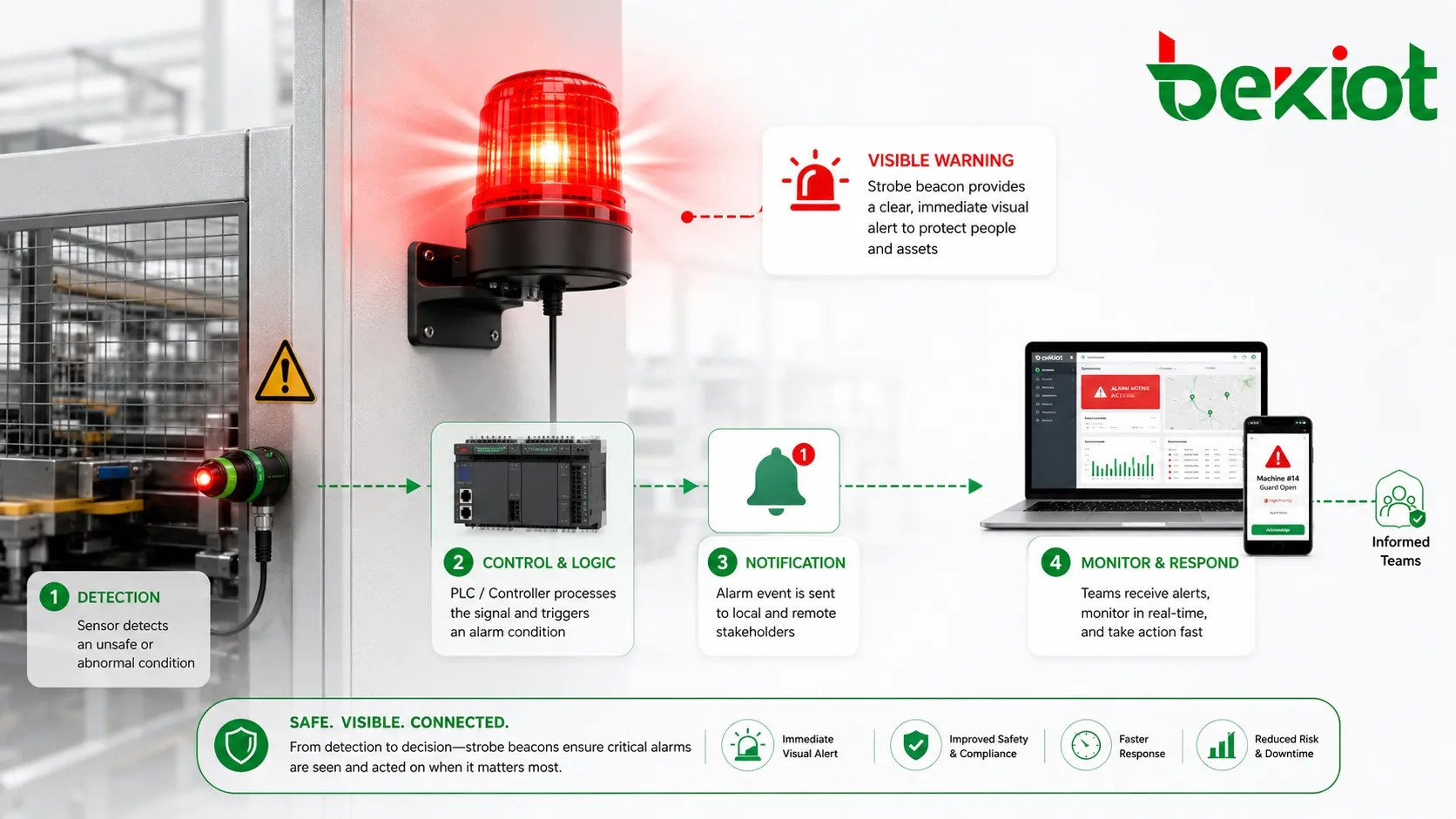

Как работает проблесковый маяк

Проблесковый маяк работает, получая управляющий сигнал и преобразуя его в мигающий свет. Сигнал может поступать от контакта реле, входа «сухой контакт», выхода ПЛК, панели сигнализации, цепи питания, сетевого контроллера или встроенного модуля управления.

После активации маяк излучает свет через светодиод, ксеноновую трубку или другой источник. В современных промышленных и коммерческих маяках чаще всего используется светодиодная технология, поскольку светодиоды обеспечивают высокую эффективность, долгий срок службы, быстрый отклик и гибкое управление вспышками.

Входной сигнал запуска

Маяк должен получить сигнал активации. В простых системах это может быть прямая подача питания. При подаче напряжения маяк начинает мигать. В более сложных системах маяк может получать сигналы управления от контроллера тревоги, ПЛК, предохранительного реле или сетевого модуля ввода-вывода.

Некоторые маяки поддерживают несколько входных каналов, что позволяет разным событиям запускать разные цвета или режимы вспышек. Это дает возможность различать состояния предупреждения, неисправности, аварии и обслуживания.

Генерация света

В традиционных проблесковых маяках часто использовались ксеноновые лампы-вспышки, создающие яркие вспышки за счет разряда энергии в газе. Светодиодные проблесковые маяки используют светоизлучающие диоды и электронные схемы управления для формирования мигающих паттернов.

Светодиодные конструкции сегодня широко применяются, так как потребляют меньше энергии, поддерживают больше цветов, выделяют меньше тепла и позволяют точнее управлять режимами. Однако правильную технологию все же следует выбирать с учетом яркости, окружающей среды, напряжения, расстояния наблюдения и требований конкретного применения.

Управление режимом вспышек

Режим мигания влияет на то, как быстро люди заметят маяк. Распространенные режимы: одиночная вспышка, двойная вспышка, имитация вращения, пульсация, постоянное свечение, быстрая вспышка или многоступенчатые предупредительные последовательности.

Режимы следует выбирать тщательно. Слишком слабый режим можно пропустить, а слишком агрессивный — отвлекать или вызывать зрительный дискомфорт. В системах, связанных с безопасностью, режим мигания должен соответствовать применимым стандартам и правилам объекта.

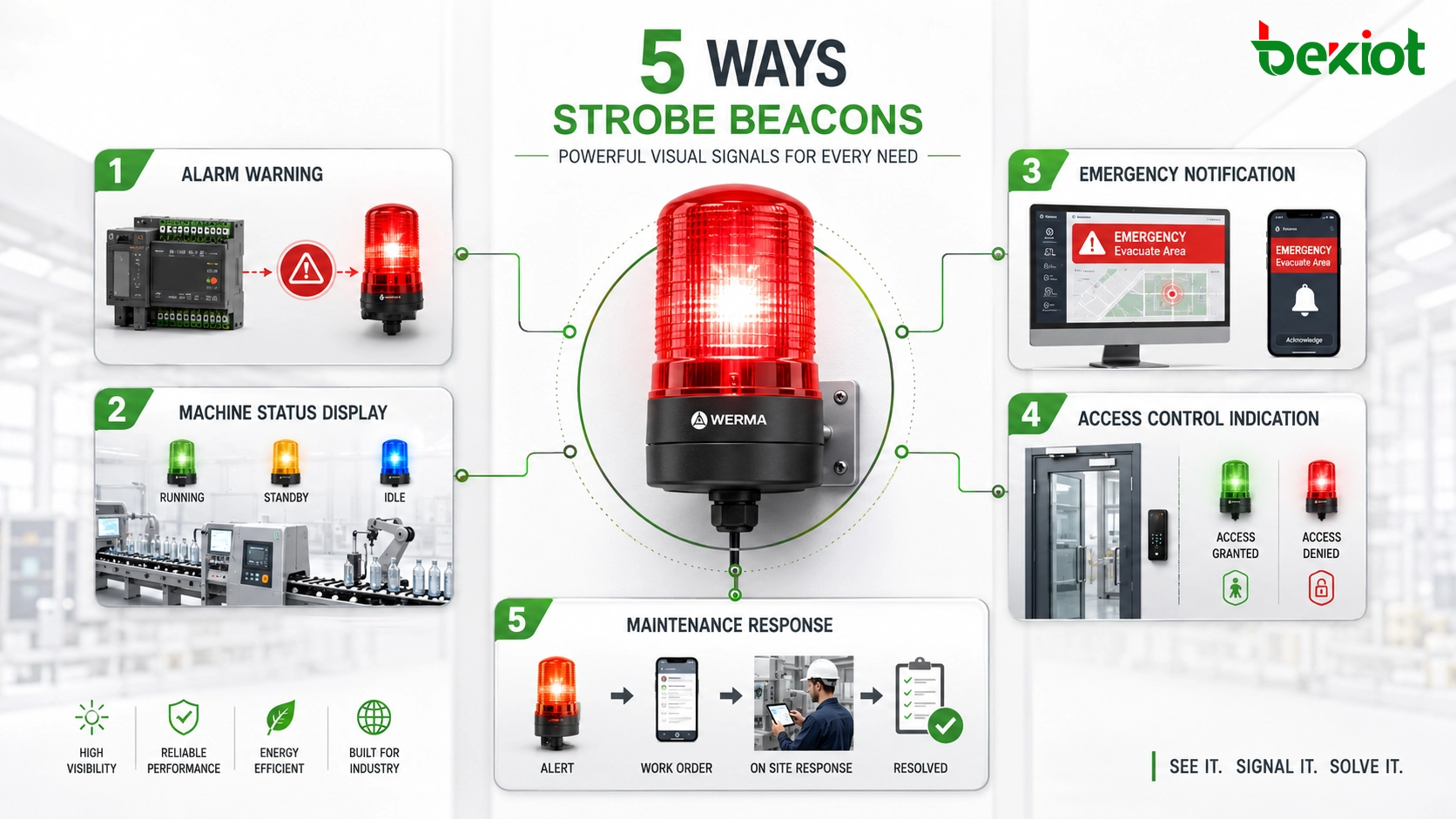

Основные функции проблескового маяка

Проблесковые маяки дают больше, чем просто свет. Они обеспечивают осведомленность о тревогах, видимость процессов, координацию безопасности, контроль доступа и аварийное реагирование. Их функция зависит от способа подключения и места установки.

Аварийное оповещение

Аварийное оповещение — наиболее распространенная функция. Когда система обнаруживает опасность или нештатное состояние, маяк мигает, предупреждая окружающих. Это может помочь работникам остановить работу, избежать опасной зоны, проверить оборудование или следовать аварийным процедурам.

Визуальное предупреждение важно, поскольку сигналы тревоги должны доходить до людей в реальных условиях труда. В шумных цехах, на заводах, в туннелях, погрузочных доках и машинных залах звук может заглушаться окружающим шумом. Мигающий маяк добавляет еще один канал оповещения.

Отображение состояния оборудования

Станки и производственные линии используют маяки для отображения рабочего состояния. Зеленый свет может означать нормальную работу, желтый — ожидание или предупреждение, красный — неисправность, а синий или белый — особое состояние процесса (в соответствии с принятыми на объекте правилами).

Четкая индикация состояния помогает операторам быстро выявлять проблемы. Это также может способствовать бережливому производству, организации технического обслуживания и визуальному управлению на крупных производственных площадках.

Экстренное оповещение

В системах экстренного оповещения проблесковые маяки могут поддерживать эвакуацию, блокировку помещений, остановку оборудования, активацию точек вызова помощи или предупреждение о безопасной зоне. Их можно устанавливать возле выходов, в коридорах, аппаратных, пунктах экстренного вызова, общественных зонах или точках управления.

Экстренное оповещение должно быть спроектировано как целостный процесс. Там, где необходимо, маяк должен быть связан со звуковыми оповещателями, громкой связью, знаками, освещением, системами коммуникации и процедурами реагирования.

Индикация доступа и безопасности

Системы безопасности и контроля доступа могут использовать маяки для отображения взлома двери, несанкционированного проникновения, тревоги в охраняемой зоне, движения ворот, состояния шлагбаума или события вторжения. Видимый сигнал помогает сотрудникам охраны быстро определить затронутое место.

На въездных воротах и погрузочных зонах маяки также могут предупреждать пешеходов и водителей о движении дверей, шлагбаумов, подъемников или автоматического оборудования.

Поддержка удаленного обслуживания

В некоторых системах проблесковые маяки направляют ремонтный персонал к нужному оборудованию. При возникновении неисправности маяк на затронутом шкафу, станке или посту мигает, упрощая поиск проблемы.

Это полезно на крупных объектах, где установлено много однотипных машин, панелей или устройств. Визуальная поддержка определения местоположения может сократить время поиска неисправностей.

Системная ценность в безопасности и эксплуатации

Ценность проблескового маяка заключается в быстрой визуальной осведомленности. Он помогает людям замечать условия, требующие внимания, особенно в шумной, сложной или визуально рассредоточенной среде.

Более быстрое распознавание событий

Яркий мигающий сигнал можно быстро распознать на расстоянии. Это помогает рабочим, операторам, охранникам, водителям и обслуживающему персоналу замечать события, не глядя постоянно на экран.

Быстрое распознавание важно в системах безопасности и на производстве. Задержка реакции на неисправность станка, газовую тревогу, экстренную остановку или сигнал о несанкционированном доступе может повысить риск и увеличить время простоя.

Улучшенное мультисенсорное оповещение

Многие системы тревожной сигнализации используют и звук, и свет. Звуковые оповещатели привлекают внимание через слух, а проблесковые маяки дают визуальное подтверждение. Этот мультисенсорный подход повышает вероятность того, что люди заметят событие.

Визуальные оповещения также важны для людей с ограниченным слухом или для работников, использующих средства защиты слуха. При проектировании объектов с учетом доступности визуальная сигнализация может стать важной частью стратегии оповещения.

Повышение обзорности эксплуатационного состояния

Проблесковые маяки помогают руководителям и операторам понимать состояние системы, не обходя каждую панель и не открывая каждый программный интерфейс. Маяк может показать состояние машины, предупреждение о зоне, событие доступа или нарушение процесса с первого взгляда.

Это поддерживает визуальное управление на заводах, складах, в логистических центрах, на парковках, в технических помещениях и диспетчерских.

Сокращение времени реагирования

Если маяк размещен рядом с затронутым оборудованием или зоной, специалисты быстрее определяют местоположение. Это может сократить время обслуживания, улучшить реагирование в области безопасности и уменьшить продолжительность перерыва в процессе.

На рассредоточенных объектах четкие визуальные сигналы местоположения помогают избежать путаницы при наличии нескольких тревог или машин.

Технические характеристики, которые необходимо учитывать

Выбор проблескового маяка требует большего, чем просто подбор цвета. Устройство должно соответствовать окружающей среде, требованиям видимости, источнику питания, способу управления, месту монтажа и цели обеспечения безопасности.

Тип источника света

Распространенные типы источников света: светодиодные и ксеноновые. Светодиодные маяки широко применяются благодаря энергоэффективности, долговечности и гибкому управлению вспышками. Ксеноновые маяки могут давать очень интенсивные вспышки, но требуют больше энергии и обслуживания.

Для большинства современных промышленных и коммерческих применений часто предпочитают светодиодные проблесковые маяки. Однако в особых средах все же могут потребоваться специфические характеристики светоотдачи.

Выбор цвета

Цвет маяка должен соответствовать стандартам объекта и значению, принятому организацией или предписанному нормативными документами. Обычно красный означает аварию или остановку, желтый — предупреждение, зеленый — нормальную работу, синий — специальное состояние, белый — общую визуальную сигнализацию.

Значение цветов должно быть единым на всем объекте. Если один и тот же цвет имеет разные значения в разных зонах, это может запутать операторов во время события.

Яркость и расстояние наблюдения

Яркость должна соответствовать расстоянию просмотра и внешней засветке. Маяк, используемый на открытом воздухе в дневное время, должен иметь более мощный световой поток, чем установленный в полутемном аппаратном зале.

Слишком низкая яркость может сделать оповещение неэффективным, а избыточная в небольшом закрытом помещении — вызвать дискомфорт. Правильный уровень зависит от высоты установки, угла обзора, фонового освещения и требований безопасности.

Частота и режим вспышек

Частота мигания влияет на внимание. Медленное мигание может подходить для индикации состояния, в то время как более быстрый или тревожный режим используется для аварий. Некоторые устройства позволяют выбирать режимы.

Настройки вспышек следует стандартизировать. В приложениях безопасности избегайте произвольных режимов, которые могут противоречить установленным значениям предупреждений или создавать ненужное отвлечение.

Напряжение и интерфейс управления

Проблесковые маяки могут поддерживать различное напряжение: 12 В пост. тока, 24 В пост. тока, 110 В перем. тока, 220 В перем. тока или другие источники, специфичные для проекта. Управление может осуществляться прямой подачей питания, контактом реле, «сухим контактом», выходом ПЛК, сетевым вводом-выводом или интерфейсом полевой шины.

Правильный выбор напряжения и электромонтажа критичен. Несоответствие может привести к неисправности или повреждению оборудования. Монтаж должен выполняться в соответствии с руководством на устройство и правилами электробезопасности.

Распространенные типы проблесковых маяков

Проблесковые маяки можно классифицировать по способу монтажа, источнику света, степени защиты корпуса, цветовому исполнению и функциям управления. Правильный тип зависит от условий объекта.

Одноцветный маяк

Одноцветный маяк используется, когда требуется одно четкое значение оповещения. Например, красный маяк может обозначать аварийную остановку, а желтый — предупреждение о состоянии оборудования.

Этот тип прост и понятен. Он хорошо работает, когда системе нужен четкий визуальный сигнал типа «включено-выключено».

Многоцветный маяк

Многоцветный маяк может показывать разные состояния через одно устройство. В зависимости от управляющего сигнала он может использовать красный, желтый, зеленый, синий или белый свет.

Это удобно на станках, рабочих местах, точках доступа и панелях управления, где пространство ограничено, но необходимо отображать несколько уровней состояния.

Маяк-сирена

Маяк-сирена сочетает мигающий свет со звуковым сигналом. Он полезен, когда от одного устройства требуется и визуальное, и звуковое оповещение.

Уровень громкости, тональность, яркость маяка и место установки следует выбирать тщательно, чтобы оповещение было эффективным, но не чрезмерным.

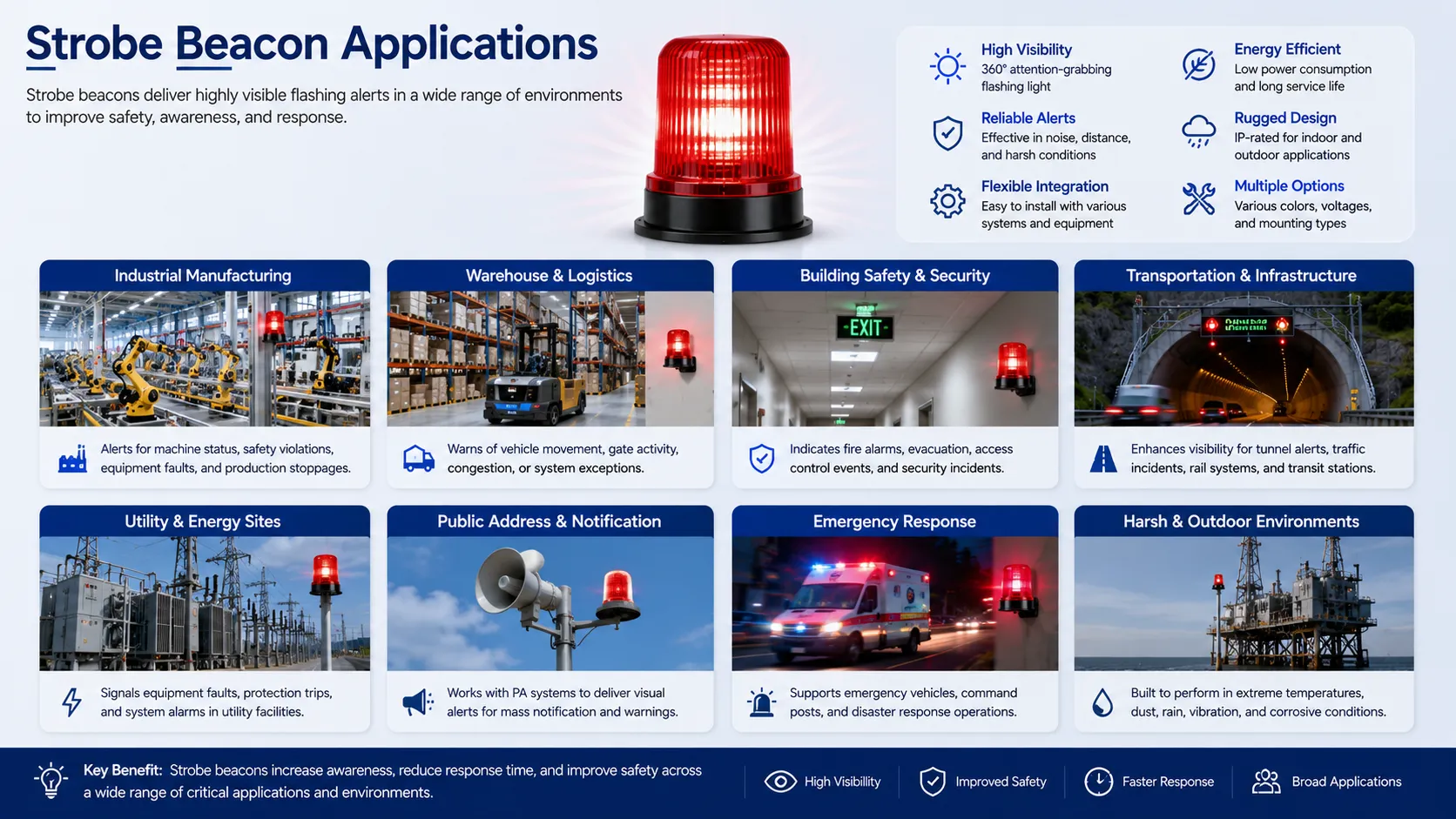

Применение в различных средах

Проблесковые маяки используются во многих отраслях, поскольку визуальная сигнализация проста, наглядна и эффективна. Их роль варьируется от базовой индикации состояния оборудования до критического аварийного оповещения.

Промышленное производство

На производственных предприятиях проблесковые маяки применяются на станках, конвейерах, роботизированных ячейках, производственных линиях, панелях управления и системах безопасности. Маяк может указывать на рабочее состояние, неисправность, экстренную остановку, нехватку материалов, проблемы с качеством или запрос на обслуживание.

Четкая визуальная индикация состояния помогает сократить простои и улучшает координацию реагирования между операторами и ремонтными бригадами.

Склады и логистика

На складах проблесковые маяки используются на погрузочных доках, в автоматизированных системах хранения, в зонах движения погрузчиков, на конвейерных системах, воротах, подъемниках и в точках предупреждения о движении. Маяки могут предупреждать людей о движении оборудования или об ограничении доступа в зону.

На крупных логистических объектах визуальные сигналы помогают работникам быстро определять активные зоны и уменьшают неразбериху при интенсивных операциях.

Безопасность зданий и инженерные системы

В зданиях проблесковые маяки могут использоваться с интерфейсами пожарной сигнализации, системами контроля доступа, на эвакуационных выходах, в аппаратных, насосных, лифтах, системах ОВКВ и охранной сигнализации.

Визуальные оповещатели полезны в технических помещениях, подвалах, коридорах, диспетчерских и общественных зонах, где персонал должен быстро распознавать нештатные ситуации.

Транспорт и инфраструктура

Транспортные объекты, такие как аэропорты, железнодорожные станции, туннели, порты, парковки и автовокзалы, используют маяки для предупреждения, навигации, контроля доступа, индикации состояния оборудования и экстренного оповещения.

Внешние и инфраструктурные условия требуют тщательного выбора с точки зрения защиты от погодных воздействий, видимости в дневное время, виброустойчивости и удобства обслуживания.

Объекты энергетики и коммунального хозяйства

Электрические подстанции, солнечные электростанции, ветропарки, водоочистные сооружения, насосные станции и телекоммуникационные укрытия могут использовать проблесковые маяки для аварийной сигнализации, предупреждений о доступе, индикации высоковольтных зон, состояния оборудования и оповещения об обслуживании удаленных объектов.

Поскольку многие объекты коммунального хозяйства необслуживаемые, сигналы маяков могут взаимодействовать с системами удаленного мониторинга, чтобы направлять выездной персонал по прибытии на место.

Безопасность и экстренное реагирование

Системы безопасности используют проблесковые маяки для индикации вторжения, тревожной кнопки, взлома двери, нарушения периметра или доступа в охраняемую зону. Системы экстренного реагирования могут обозначать маяками пункты помощи, пути эвакуации, места сбора или зоны тревоги.

В этих приложениях заметность, правильное цветовое значение и интеграция с процессом реагирования важнее декоративного внешнего вида.

Соображения по установке и развертыванию

Правильное развертывание определяет, будет ли проблесковый маяк эффективен. Маяк, установленный в неверном месте, с неверной яркостью или с неясным значением, может не обеспечивать задуманную безопасность или поддержку операций.

Место установки

Маяк следует устанавливать там, где его увидит целевая аудитория. Он не должен перекрываться оборудованием, стенами, трубами, стеллажами, транспортными средствами, дверями или другими конструкциями.

Важны высота и угол монтажа. Слишком низко расположенный маяк может быть скрыт, а слишком высоко — оказаться вне обычного поля зрения. При вводе в эксплуатацию полезно выполнить обход объекта и проверку видимости.

Защита от окружающей среды

Корпус должен соответствовать условиям среды. Для наружной установки может потребоваться водонепроницаемое, пылезащитное, устойчивое к ультрафиолету и коррозии исполнение. В промышленных условиях может потребоваться стойкость к масляному туману, вибрации, химическим веществам, ударам или экстремальным температурам.

Для взрывоопасных зон следует рассматривать только взрывозащищенные или искробезопасные устройства, сертифицированные в соответствии с местными классификационными требованиями.

Электромонтаж и электропитание

Электромонтаж должен соответствовать напряжению, току, способу управления, длине кабеля и условиям установки. Плохой монтаж может привести к падению напряжения, мерцанию, отказу включения или ложным срабатываниям.

Силовые и сигнальные цепи должны быть четко задокументированы. Если маяк является частью аварийной системы, необходимо также учитывать требования к резервному питанию.

Единообразие цвета и сообщений

Цвет маяка и его значение должны быть стандартизированы по всему объекту. Операторы должны знать, что означает каждый цвет и режим вспышек.

На объектах с множеством типов оповещений может потребоваться обучение и указатели. Единообразие снижает путаницу и способствует более быстрому реагированию.

Советы по техническому обслуживанию и проверке

Проблесковый маяк может долго не использоваться, но обязан работать, когда это необходимо. Регулярное тестирование и осмотр помогают обеспечить надежную работу.

Проверка функционирования

Проверка функционирования подтверждает, что маяк правильно активируется при поступлении сигнала. В ходе проверки следует убедиться в светоотдаче, режиме вспышек, цвете, управляющем входе, связи с сигнализацией и поведении при сбросе.

Тестирование следует согласовывать с операторами, чтобы тестовые тревоги не путали с реальными событиями. Журналы проверок полезны для управления безопасностью и аудита соответствия.

Визуальный осмотр

При осмотре проверяют прозрачность линзы, состояние корпуса, надежность крепления, кабельный ввод, коррозию, попадание воды, загрязнение, трещины и состояние этикеток.

Загрязненная или поврежденная линза снижает заметность. Наружные и промышленные маяки могут требовать более частого осмотра, так как пыль, погода, вибрация и химикаты влияют на работоспособность.

Проверка питания и управления

Технический персонал должен проверить стабильность источника питания, затяжку клемм, выход реле, сигнал ПЛК, состояние «сухого контакта» и поведение модуля управления. Перемежающиеся неисправности проводки могут сделать сигнализацию ненадежной.

Если маяк подключен к системе мониторинга, следует просмотреть журналы тревог, чтобы подтвердить корректную регистрацию событий активации.

Планирование замены

Светодиодные маяки имеют долгий срок службы, но они не вечны. Ксеноновые трубки, линзы, уплотнения, электронные компоненты и крепежные детали могут изнашиваться со временем.

При планировании замены следует учитывать возраст устройства, воздействие окружающей среды, критичность, рекомендации изготовителя и результаты осмотров.

Распространенные ошибки, которых следует избегать

Одна из распространенных ошибок — выбирать маяк только по яркости, не учитывая угол обзора, место установки, внешнюю засветку или значение цвета. Высокая яркость сама по себе не гарантирует эффективного предупреждения.

Другая ошибка — использование слишком большого количества маяков с неясными значениями. Если каждое незначительное состояние включает мигающие огни, работники могут их игнорировать. Приоритетность тревог и визуальный язык должны быть тщательно продуманы.

Третья ошибка — забывать о доступности и шумовых условиях. В одних средах визуальные оповещения должны дополнять звук, а в других — служить основным способом оповещения для людей, которые плохо слышат сигналы.

Четвертая ошибка — не проверять полный сценарий работы тревоги. Маяк может работать локально, но связанный с ним процесс тревоги, сброса, квитирования или уведомления может быть неполным.

Лучшие практики проектирования системы

Хорошее проектирование системы проблесковых маяков начинается с события, которое необходимо сообщить. Система должна определять, кто должен заметить сигнал, какие действия предпринять и как маяк вписывается в общий сценарий тревоги или индикации состояния.

Определите приоритетность тревог

Не каждое событие требует одинаковой визуальной интенсивности. Аварийные, предупредительные, связанные с обслуживанием и нормальным состоянием сигналы должны быть четко разделены. Это предотвращает привыкание к тревогам и помогает людям в первую очередь реагировать на самые важные события.

Правила приоритетности должны быть задокументированы и отражены в цвете, частоте вспышек, звуковом сопровождении и логике системных уведомлений.

Сочетайте визуальные и звуковые оповещения там, где это необходимо

Во многих средах визуальные и звуковые оповещения лучше работают вместе. Сирена может привлечь внимание, а маяк помогает определить местоположение или тип события.

Однако уровень звука и интенсивность света должны соответствовать пространству. Чрезмерная сигнализация может вызвать стресс или замешательство, а слишком слабая — остаться незамеченной.

Проверяйте видимость в реальных условиях

Видимость следует проверять в реальных эксплуатационных условиях, а не только во время установки. Дневной свет, пыль, движение машин, расположение стеллажей, положение работников и фоновое освещение — все это может влиять на эффективность маяка.

В тестировании должны участвовать люди, которым предстоит реагировать на сигнал. Их отзывы могут выявить перекрытые линии обзора или путаницу в значениях цветов.

Документируйте значение сигналов

Цвет, режим и местоположение каждого маяка должны быть задокументированы. Операторы и обслуживающий персонал должны знать, что означает маяк и какие требуются действия.

Хорошая документация помогает и при будущих модернизациях. При изменении машин или систем логику работы маяков можно пересмотреть, а не угадывать.

Часто задаваемые вопросы

Можно ли использовать проблесковый маяк на улице?

Да, но маяк должен иметь корпус и материалы, пригодные для наружной установки. Проверьте защиту от погодных воздействий, устойчивость к УФ-излучению, температурный диапазон, способ крепления, коррозионную стойкость и видимость при дневном свете.

Как выбрать цвет маяка?

Цвет должен соответствовать стандартам объекта, отраслевой практике и значению, принятому службой безопасности или эксплуатации. Красный часто используется для аварии или остановки, желтый — для предупреждения, зеленый — для нормального состояния, но окончательное значение должны определять местные правила.

Могут ли проблесковые маяки помочь людям с ограниченным слухом?

Да. Визуальные оповещения могут поддержать людей, которые плохо слышат звуковые сигналы. В средах, чувствительных к доступности, следует тщательно продумать размещение, яркость и зону покрытия маяков.

Почему маяк мигает, а система управления не показывает тревогу?

Возможные причины: неисправности локальной проводки, ручной тестовый режим, неверная логика реле, отдельное включение питания, несоответствие выхода ПЛК или отсутствие сигнала обратной связи в систему мониторинга. Полную цепь должен проверить квалифицированный персонал.

Должен ли каждый отказ оборудования запускать проблесковый маяк?

Не всегда. Незначительные технологические состояния и критические тревоги должны быть разделены. Если слишком много низкоприоритетных событий запускают мигающие маяки, работники могут игнорировать важные оповещения. Проектирование приоритетности тревог имеет большое значение.

Как проверить видимость маяка после установки?

Видимость можно проверить, активировав маяк в условиях нормального освещения и работы, осмотрев с разных позиций, убедившись в отсутствии препятствий на линии обзора, оценив четкость режима вспышек и спросив предполагаемых адресатов, легко ли заметить сигнал.
