Что такое SIP-громкоговоритель и как он работает?

SIP-громкоговоритель — это активное сетевое аудиоустройство, предназначенное для приема пейджинговых вызовов, объявлений и тревожных аудиосообщений по IP-сети. В отличие от пассивного громкоговорителя, подключенного только к усилительному тракту, он может непосредственно работать в системе связи на базе SIP и вызываться с IP-АТС, сервера оповещения, диспетчерской консоли, SIP-телефона или другого совместимого источника.

SIP в основном отвечает за сигнализацию, необходимую для установления и управления сеансом связи. После установления пейджингового вызова голосовой поток обычно передается как RTP-аудио с параметрами, согласованными для данного сеанса. Многие сетевые громкоговорители также поддерживают прием multicast-аудио, позволяя передавать одно и то же объявление большой группе конечных устройств без создания отдельного медиапотока для каждого громкоговорителя.

Такая архитектура полезна там, где голосовые объявления должны использовать общую Ethernet-инфраструктуру вместе с телефонами, интеркомами, пейджинговыми консолями и другим IP-коммуникационным оборудованием. Поэтому при проектировании важно учитывать не только мощность громкоговорителя. На работу системы влияют маршрутизация вызовов, транспорт аудио, работа multicast, настройка сети и акустическое покрытие.

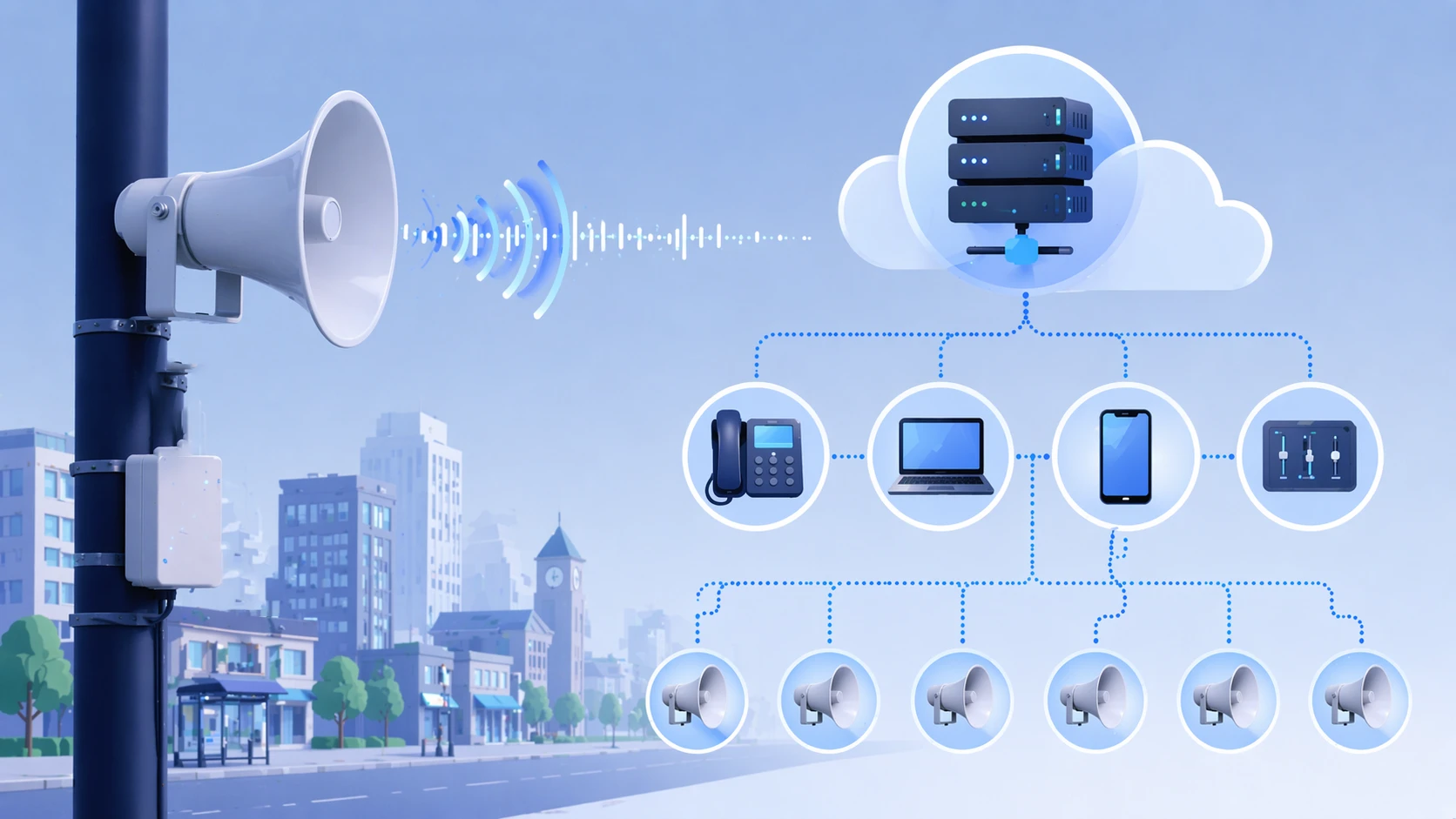

Место сетевых громкоговорителей в системе IP-оповещения

Типичный тракт оповещения начинается с оператора или автоматического события. Источником может быть настольный телефон с клавишей пейджинга, IP-микрофон оповещения, диспетчерская консоль, интерком-терминал, программное приложение или тревожная платформа. Затем запрос маршрутизируется через SIP- или пейджинговую среду объекта к одному громкоговорителю, заранее заданной группе оповещения или более широкой зоне вещания.

Когда громкоговорители зарегистрированы как SIP-конечные устройства, каждому устройству можно назначить внутренний номер или другую логическую идентификацию. PBX или сервер оповещения затем определяет, какой адресат должен принять вызов. Диспетчерская может набирать один номер для производственной зоны и другой для склада, а общий аварийный номер объекта может охватывать несколько зон согласно настроенной логике оповещения.

Аппаратная часть громкоговорителя также меняет традиционный аудиотракт. Многие IP-модели имеют собственный сетевой интерфейс, декодер и усилитель, поэтому Ethernet-соединение подводится непосредственно к конечному устройству. Модели с поддержкой PoE могут получать данные и питание по одному кабелю. Устройства большей мощности в зависимости от требований усилителя могут использовать PoE+, другой стандарт питания или отдельный источник.

Существующие аналоговые громкоговорители не требуется демонтировать только из-за внедрения SIP. Если в здании уже есть исправные линии громкоговорителей, SIP-адаптер оповещения или сетевой усилитель может обеспечить IP-подключение с сохранением существующих аналоговых линий. Поэтому новые IP-громкоговорители и действующая PA-инфраструктура могут работать в одном проекте при соответствующем проектировании архитектуры.

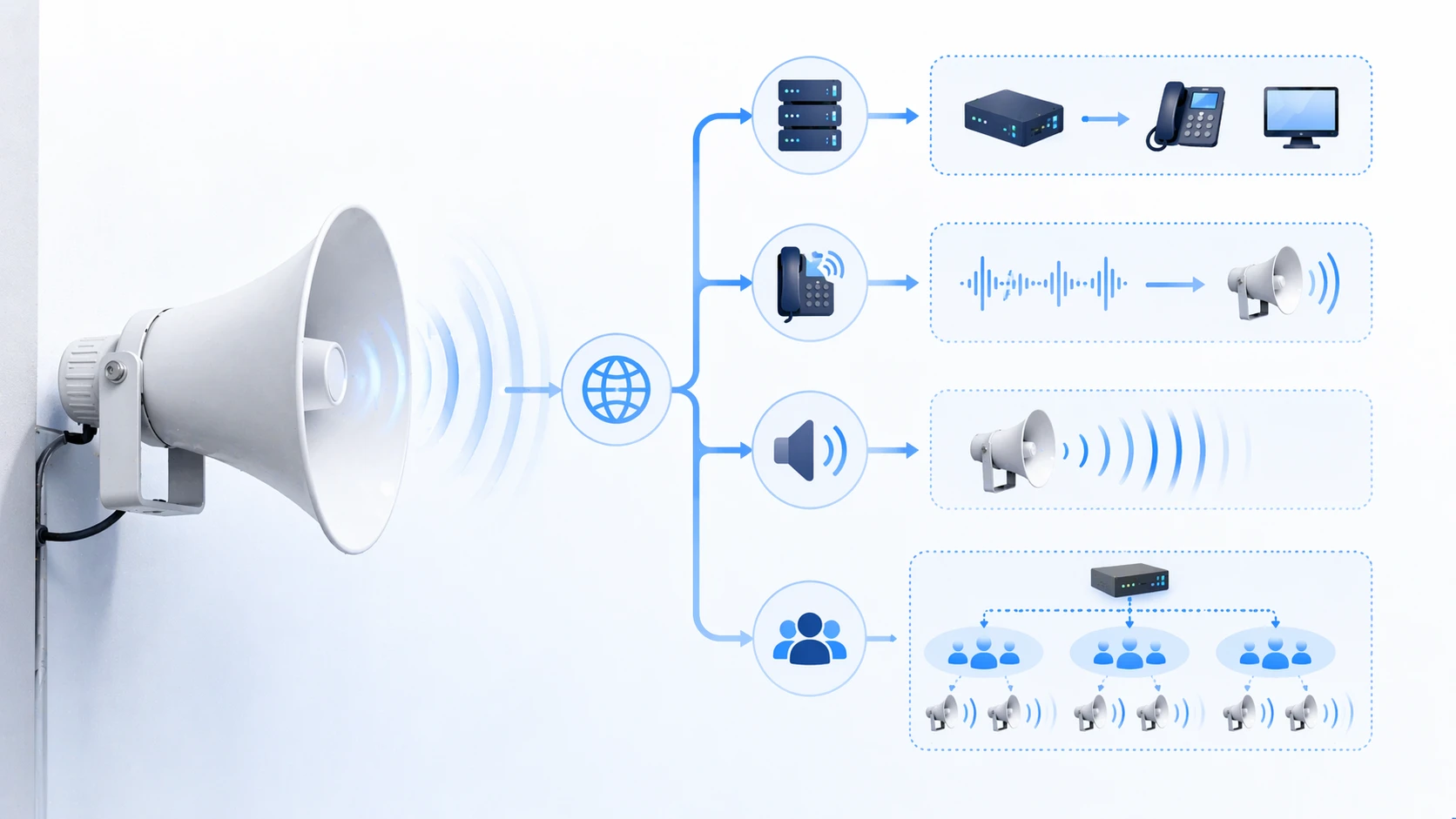

Как сигнализация и аудио поступают на громкоговоритель

В SIP-системе с регистрацией громкоговоритель сначала подключается к сети и проходит аутентификацию на настроенном SIP-сервере или IP-PBX. После регистрации система управления вызовами знает, как связаться с конечным устройством. Некоторые устройства также могут работать в режиме прямого IP-подключения или multicast, не полагаясь на традиционную PBX для каждого типа объявления.

Когда оператор запускает оповещение, SIP-сигнализация устанавливает сеанс. Запрос указывает адресата и обычно содержит медиапараметры через SDP, чтобы обе стороны знали, какой аудиоформат и сетевые параметры следует использовать. После принятия сеанса громкоговоритель автоматически открывает канал оповещения, не ожидая ручного ответа.

Затем голосовое сообщение обычно передается как RTP-медиапоток. Громкоговоритель принимает пакеты, декодирует выбранный кодек и подает полученный аудиосигнал на встроенный усилитель и динамик. Когда источник завершает объявление, SIP-сигнализация закрывает сеанс.

Разделение сигнализации и медиатрафика важно при поиске неисправностей. Устройство может корректно зарегистрироваться, но не воспроизводить звук, если RTP заблокирован, направлен на неверный адрес или нарушен настройками межсетевого экрана или сети. Аналогично нестабильная доставка пакетов может вызывать пропуски и снижать разборчивость речи даже при успешно установленном SIP-вызове.

Голосовое оповещение обычно требует меньшей полосы пропускания, чем видео, однако задержка, потеря пакетов и джиттер по-прежнему важны. В загруженной сети голосовые VLAN и политики QoS помогают поддерживать предсказуемую доставку пакетов. Поэтому проектирование сети становится частью аудиосистемы, а не отдельной ИТ-задачей.

Прямой SIP-пейджинг, multicast и групповые вызовы решают разные задачи

К отдельному громкоговорителю часто можно обратиться обычным SIP-пейджинговым вызовом. В этой схеме сигнализация вызова направляется конкретному конечному устройству, а соответствующий RTP-поток передается именно ему. Это удобно для отдельных помещений, входов, мастерских и других мест, которые необходимо адресовать индивидуально.

Групповое оповещение также может создаваться на SIP-платформе. Один пейджинговый номер может соответствовать нескольким зарегистрированным конечным устройствам: оператор набирает один внутренний номер, а сервер распределяет объявление нескольким адресатам. Управление группами остается внутри системы управления вызовами, однако очень большие группы могут создавать дополнительные сигнальные и медиасеансы.

Multicast использует другой подход к передаче аудио «один ко многим». Вместо отдельного потока каждому приемнику аудио отправляется на multicast-адрес, который прослушивают подписанные громкоговорители. При правильной настройке сети десятки конечных устройств могут получать одно сообщение из общего потока.

Оба метода часто комбинируются. Оператор может инициировать обычный SIP-пейджинговый вызов, а сервер оповещения, шлюз или подходящее конечное устройство преобразует входящий сеанс в multicast-аудио для более крупной группы громкоговорителей. SIP обеспечивает удобный запуск оповещения, а multicast — эффективное распределение по целевой зоне.

Крупные multicast-развертывания необходимо согласовывать с конфигурацией сети. IGMP snooping предотвращает ненужную доставку multicast-пакетов на каждый порт коммутатора. Если объявления должны проходить через маршрутизируемые сегменты, схема маршрутизации также должна поддерживать требуемый multicast-маршрут.

Приоритет оповещения также требует внимания. Обычные объявления, запланированные сообщения и аварийные предупреждения не должны иметь одинаковый приоритет, если срочное аудио должно прерывать трафик более низкого уровня. В зависимости от оборудования управление приоритетами может реализовываться на платформе оповещения, в громкоговорителе или на уровне multicast-канала.

Архитектура системы зависит от масштаба и существующей инфраструктуры

Для небольшого офиса может быть достаточно IP-PBX, PoE-коммутатора, пейджингового телефона и нескольких потолочных или настенных громкоговорителей. Каждый громкоговоритель регистрируется на коммуникационной платформе, а внутренние номера или группы оповещения определяют, где будут воспроизводиться объявления. Архитектура остается сравнительно простой, поскольку количество зон и конечных устройств ограничено.

Большому кампусу, промышленному предприятию или транспортному объекту обычно требуется более структурированная схема. Серверы оповещения могут управлять зонами и приоритетами, выделенные VLAN — разделять коммуникационный трафик, multicast — распространять сообщения по всему объекту, а типы громкоговорителей выбираются в соответствии с акустическими условиями конкретных зон.

Отказоустойчивость сети становится важнее, когда система оповещения используется в производственных или аварийных задачах. PoE-громкоговорители зависят от сетевых коммутаторов, которые обеспечивают их питание, поэтому необходимо учитывать резервирование коммутаторов, питание от UPS и достаточный бюджет мощности. Во время сбоя электропитания громкоговоритель может остаться физически исправным, но стать недоступным, если вышестоящий коммутатор обесточен.

Гибридная архитектура распространена на объектах, где традиционные PA-системы эксплуатируются много лет. SIP-шлюз оповещения или сетевой усилитель может соединить IP-коммуникационную платформу с существующими каналами усилителей или линиями громкоговорителей 70/100 В. В новых зданиях или удаленных зонах можно использовать нативные IP-громкоговорители, сохраняя пригодную существующую проводку в других частях объекта.

Поэтапный подход часто практичнее одновременной замены всех усилителей и громкоговорителей. Сначала можно модернизировать сетевой уровень, а полевое аудиооборудование переводить на новую архитектуру в соответствии с графиком реконструкции, акустическими требованиями и доступным бюджетом.

Чем IP-громкоговорители отличаются от традиционных аналоговых PA-громкоговорителей

Обе архитектуры при правильном проектировании могут обеспечивать разборчивые объявления, но интеллектуальные функции расположены по-разному. Аналоговый громкоговоритель обычно является пассивной частью аудиоцепи. Управление, усиление и выбор зон выполняются в других компонентах PA-системы. IP-громкоговоритель переносит больше этих функций непосредственно на сетевое конечное устройство.

Ни одна архитектура не подходит автоматически для любого проекта. В здании с большим количеством исправных линий громкоговорителей замена каждого конечного устройства на Ethernet-оборудование может дать небольшой эффект. Новый кампус со структурированной кабельной системой и множеством независимо управляемых зон, напротив, может выиграть от прямого подключения большего количества аудиоустройств к IP-сети.

Выбор обычно определяется существующей инфраструктурой, количеством зон, доступностью питания, требованиями к мониторингу, планами дальнейшего расширения и стоимостью прокладки новых кабелей. Гибридные системы остаются полезными, если эти условия различаются в разных частях объекта.

Посмотреть SIP-громкоговорители

Выбор типа громкоговорителя в соответствии с местом установки

Потолочные и настенные громкоговорители

Потолочные модели часто применяются там, где важны равномерное покрытие помещений и незаметная установка: в офисах, учебных аудиториях, больницах и коридорах. Настенные модели обеспечивают более направленное покрытие, если монтаж на потолке затруднен или объявления требуется направить в определенную зону присутствия людей.

Рупорные и мощные громкоговорители

Склады, погрузочные зоны, цеха и открытые площадки часто требуют более высокого звукового давления и более направленного излучения. Рупорные громкоговорители лучше подходят для таких условий, чем типичные внутренние потолочные модели. Уличные устройства также могут требовать соответствующей степени защиты, коррозионной стойкости и заданного диапазона рабочих температур.

Колонные и распределенные аудиотерминалы

Коридоры, платформы и другие вытянутые пространства могут требовать иной диаграммы покрытия. Колонные громкоговорители полезны, когда звук должен распространяться в заданном направлении без использования одного мощного рупора. Акустическая схема должна определяться покрываемой зоной, а не только сетевым протоколом.

Разборчивость речи важнее одной лишь номинальной мощности

Выбор более мощного усилителя не гарантирует более разборчивую речь. На разборчивость влияют фоновый шум, высота установки, направление громкоговорителей, расстояние между конечными устройствами и реверберация. Промышленное оборудование может маскировать речь даже при высоком измеренном уровне звука, а в помещениях с сильными отражениями чрезмерная громкость способна снизить ясность.

Поэтому расчет покрытия должен учитывать уровень фонового шума и расстояние до слушателя. Несколько правильно расположенных громкоговорителей иногда дают лучший результат, чем меньшее число мощных устройств, работающих на более высокой громкости.

Проверьте совместимость кодеков и платформы до развертывания

Совместимость с SIP не гарантирует, что каждый конечный терминал будет работать со всеми функциями PBX или способами оповещения. До массовой установки оборудования следует проверить поддерживаемые аудиокодеки, способ регистрации, требования DTMF, формат multicast, приоритет оповещения и специфические для производителя функции автоматической настройки.

То же относится к PoE. Сетевой коммутатор должен обеспечивать требуемый выбранными устройствами стандарт питания и общий бюджет мощности. Мощный сетевой рупор может иметь иные требования, чем небольшой потолочный громкоговоритель, хотя оба используют Ethernet.

Аварийное применение требует большего внимания, чем обычное оповещение

Когда система передает инструкции по эвакуации или срочные предупреждения, доступность становится важнее удобства. Проектировщикам следует учитывать резервное питание, сетевое резервирование, приоритетное прерывание, контроль состояния конечных устройств и поведение системы при недоступности части сети.

Нормативные требования также различаются в зависимости от страны и применения. Нельзя автоматически считать универсальный SIP-громкоговоритель соответствующим требованиям сертифицированной системы речевой эвакуации или системы безопасности людей. Для конкретного проекта необходимо подтвердить требуемые стандарты и разрешения.

Часто задаваемые вопросы

Передает ли SIP непосредственно звук для громкоговорителя?

SIP в основном используется для установления и управления сеансом связи. В типичном SIP-пейджинговом вызове SDP определяет медиапараметры, а RTP передает аудиопоток в реальном времени между источником и громкоговорителем.

Может ли сетевой громкоговоритель работать без IP-PBX?

Это зависит от модели и требуемого способа оповещения. Некоторые устройства поддерживают прямые SIP-вызовы, соединение «точка-точка» или прием multicast без традиционной PBX. PBX или сервер оповещения по-прежнему полезен, если нужны внутренние номера, аутентификация, группы оповещения, правила маршрутизации или централизованное управление.

Все ли SIP-громкоговорители поддерживают multicast?

Нет. Multicast распространен в сетевых системах оповещения, но поддержка и реализация различаются по моделям. До выбора громкоговорителя для группового оповещения следует проверить формат multicast-адреса, количество каналов, логику приоритетов и поддерживаемые аудиокодеки.

Нужен ли IP-громкоговорителю отдельный усилитель?

Автономный активный IP-громкоговоритель обычно имеет встроенный усилитель и не требует отдельного центрального усилителя для этого конечного устройства. Если необходимо подключить традиционные пассивные громкоговорители, вместо этого требуется SIP-адаптер оповещения, сетевой усилитель или интерфейс IP–аналог.

Можно ли добавить SIP-оповещение в существующую аналоговую PA-систему?

Да. SIP-шлюз оповещения или сетевой усилитель может принимать аудио из IP-коммуникационной системы и подавать его на существующие входы усилителей или аналоговые линии громкоговорителей. Это позволяет старой PA-инфраструктуре и новым SIP-конечным устройствам работать совместно в гибридной архитектуре.

Что следует проверить перед установкой громкоговорителей на крупном объекте?

Основные проверки включают акустическое покрытие, фоновый шум, топологию сети, конфигурацию VLAN и QoS, обработку multicast, мощность PoE, совместимость кодеков, приоритеты оповещения и резервное питание. Для наружных или промышленных зон также могут потребоваться соответствующая защита от внешней среды и допустимые диапазоны рабочих температур.
