SIP-шлюз — это коммуникационное устройство, которое соединяет IP-голосовую среду на базе SIP с другим типом телефонной среды, например с аналоговыми телефонами, факсами, устаревшими PBX, PSTN-транками, интерфейсами FXS или FXO либо цифровыми голосовыми каналами. На практике он работает как мост между двумя разными мирами связи. С одной стороны находится домен SIP и IP-коммуникаций. С другой — устаревший, аналоговый или канальный телефонный домен, которому всё еще нужно взаимодействовать с современной сетью.
Именно поэтому SIP-шлюзы так важны в реальных коммуникационных проектах. Большинство организаций не заменяют все устаревшие голосовые устройства, аналоговые линии и интерфейсы PBX одновременно. Обычно миграция выполняется поэтапно. SIP-шлюз делает такую поэтапную миграцию возможной, переводя и соединяя разные голосовые среды так, чтобы они могли работать вместе. Он может позволить аналоговым телефонам работать в системе IP-телефонии, дать IP PBX доступ к PSTN-транкам или помочь старым филиальным системам взаимодействовать с современными SIP-сервисами.
SIP-шлюзы существуют во многих формах, включая аналоговые шлюзы, цифровые транковые шлюзы, FXS-шлюзы, FXO-шлюзы, media gateways и гибридные голосовые шлюзы. Некоторые являются небольшими устройствами для филиалов или малого бизнеса, другие — крупными системами операторского или корпоративного класса для транкинга, миграции доступа и масштабной межсетевой связи. Их объединяет роль: обеспечение совместимости SIP-коммуникаций с не-SIP или иначе устроенными телефонными ресурсами.
SIP-шлюзы соединяют голосовые системы на базе SIP с устаревшими телефонными ресурсами, такими как аналоговые устройства, PBX и доступ PSTN.
Что такое SIP-шлюз?
Базовое определение
SIP-шлюз — это голосовой шлюз, который использует SIP-сигнализацию на IP-стороне и обеспечивает взаимодействие с другой телефонной интерфейсной средой или голосовой средой на другой стороне. SIP, Session Initiation Protocol, — это протокол сигнализации прикладного уровня, используемый для создания, изменения и завершения сеансов, например звонков интернет-телефонии. В SIP-шлюзе эта сигнализация используется для связи с IP PBX, SIP-серверами, поставщиками услуг или размещенными голосовыми платформами.
Задача шлюза не ограничивается передачей пакетов. Он также выполняет преобразование между управлением SIP-сеансами и сигнализацией, медиапотоками, интерфейсами и поведением линий на не-SIP стороне. Именно это делает его шлюзом, а не обычным сетевым устройством.
Почему он называется шлюзом
Термин «шлюз» важен, потому что устройство соединяет две разные среды. SIP-шлюз — это не просто еще один SIP-терминал, как настольный телефон. Это мост совместимости. AudioCodes, например, описывает свои аналоговые и ISDN media gateways как устройства для соединения устаревших телефонов, факсов и PBX с сетями IP-телефонии и IP-PBX. Ribbon аналогично описывает media gateways, которые могут выступать как SIP gateways или VoIP gateways для доступа и транкинга в фиксированных, мобильных и корпоративных средах.
Эта роль шлюза делает устройство ценным в проектах миграции, интеграции и межсетевого соединения. Одна сторона системы может продолжать использовать существующие телефонные ресурсы, пока другая работает в современной SIP-среде.
SIP-шлюз лучше всего понимать как мост между IP-телефонией на базе SIP и устаревшей, аналоговой, цифровой или не-SIP голосовой инфраструктурой.
Как работает SIP-шлюз
SIP-сторона шлюза
На IP-стороне шлюз ведет себя как голосовое устройство, поддерживающее SIP. Он может регистрироваться на SIP-платформе, взаимодействовать с SIP-транком или обмениваться SIP-сигнализацией с IP PBX, SIP-сервером или поставщиком услуг. Документация Cisco по регистрации SIP-транков для шлюзов показывает, как SIP-регистрация может представлять сторону шлюза в транке и поддерживать маршрутизацию для нескольких dial peer или конечных точек. Это отражает тот факт, что SIP-шлюз активно участвует в управлении SIP-вызовами, а не является пассивным конвертером.
Такое участие на SIP-стороне позволяет шлюзу интегрироваться в более широкую IP-голосовую архитектуру объекта или среды оператора.
Устаревшая или не-SIP сторона шлюза
На другой стороне шлюз подключается к аналоговым телефонам, факсам, устаревшим PBX, FXS или FXO-каналам, E1 или T1-транкам либо другим телефонным интерфейсам в зависимости от модели. AudioCodes и Ribbon прямо описывают свои линейки шлюзов как средства подключения аналоговых, цифровых и устаревших телефонных ресурсов к IP и SIP-средам.
Эта сторона шлюза является точкой привязки физического или устаревшего телефонного мира. Она также определяет практическую категорию устройства: аналоговый шлюз, цифровой транковый шлюз или гибридный media gateway.

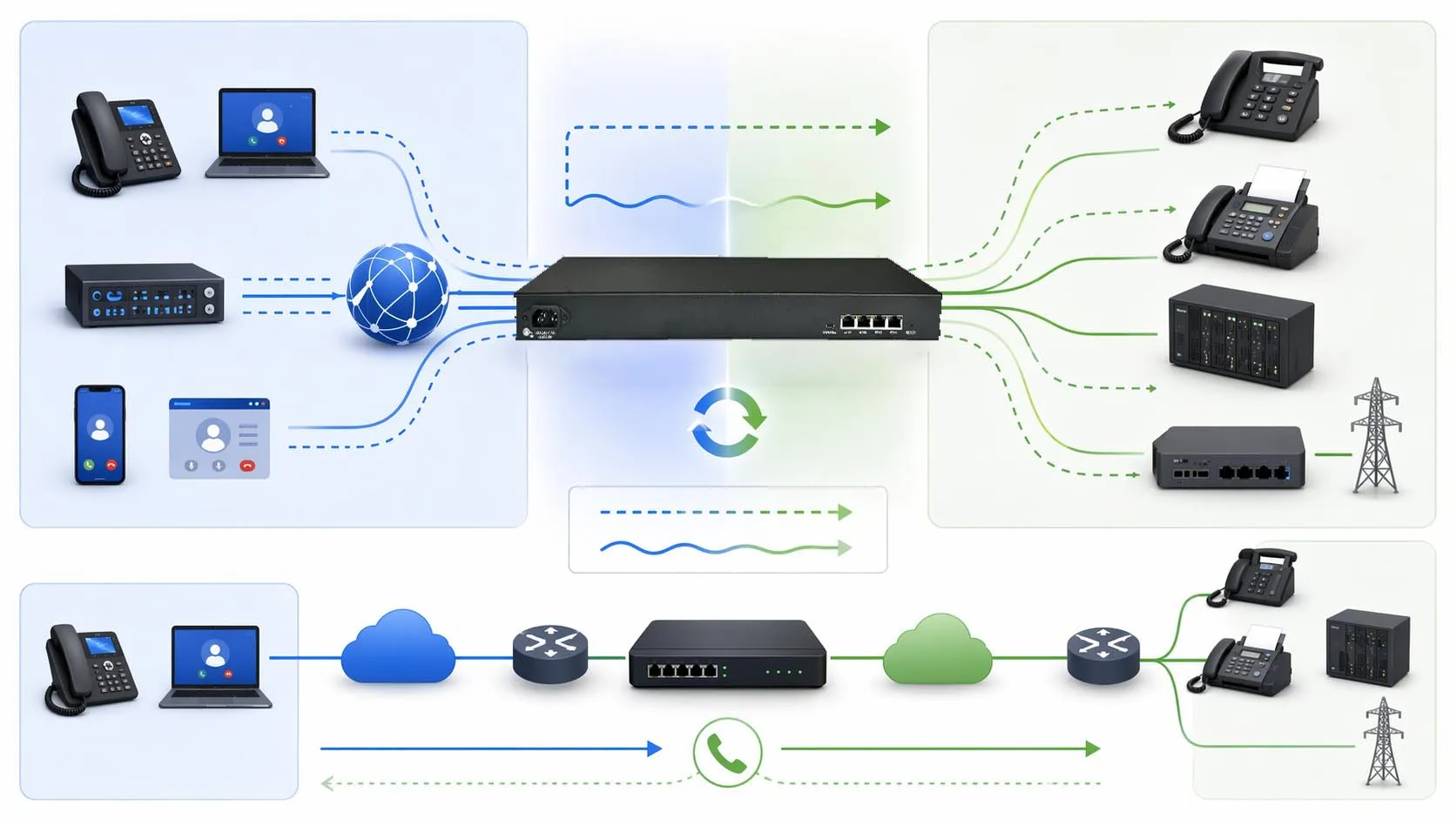

Преобразование сигнализации и медиапотоков
После инициирования вызова SIP-шлюз переводит сигнализацию и медиапотоки между двумя сторонами. SIP-сторона оперирует SIP-сеансами, кодеками и IP-маршрутизацией вызовов, тогда как устаревшая сторона может включать условия аналоговой линии, поведение TDM-транка или ожидания PBX-сигнализации. Шлюз управляет этим переводом, чтобы вызов мог пройти от начала до конца, даже если две стороны не используют одну и ту же исходную модель связи.
Эта функция преобразования делает SIP-шлюзы необходимыми в смешанных средах. Без такого слоя перевода многие старые устройства и каналы не смогли бы напрямую участвовать в современной SIP-телефонии.
SIP-шлюзы переводят между голосовыми системами на базе SIP и устаревшими телефонными интерфейсами, чтобы обе стороны могли общаться.
Маршрутизация вызовов между средами
В реальном развертывании шлюз часто является частью более широкой схемы маршрутизации. Вызовы от аналоговой внутренней линии или устаревшей PBX могут отправляться в SIP-домен, а вызовы с SIP-стороны могут доставляться на аналоговые устройства, транковые линии или старые системы. Документация Cisco по SIP-транкингу и материалы AudioCodes отражают более широкую роль шлюзов в маршрутизации вызовов между современными и устаревшими средами.
Это означает, что SIP-шлюз — не только конвертер форматов. Он также является частью логики маршрутизации вызовов всей системы.
Основные функции SIP-шлюза
SIP-взаимодействие с устаревшей телефонией
Самая базовая функция SIP-шлюза — интероперабельность. Он может соединять SIP-системы с аналоговыми телефонами, факсами, PBX, PSTN-транками или цифровыми каналами доступа. AudioCodes специально описывает эту функцию в линейках MediaPack и Mediant, а Ribbon также позиционирует свои media gateways как устройства для SIP gateway и VoIP gateway в приложениях доступа и транкинга.
Именно эта функция делает технологию SIP-шлюзов центральной для проектов миграции и совместимости.
Поддержка аналоговых и цифровых интерфейсов
Многие SIP-шлюзы доступны с разными типами интерфейсов. Некоторые предоставляют FXS-порты для аналоговых телефонов или факсов. Другие предоставляют FXO-порты для доступа к аналоговым линиям. Более крупные шлюзы могут предоставлять E1 или T1 PRI и другие цифровые транковые интерфейсы. Портфели Ribbon и AudioCodes показывают, что шлюзы проектируются под разные требования голосового доступа и транкинга.
Такое разнообразие важно, потому что организации сталкиваются с разными задачами миграции. Одним нужно сохранить аналоговые терминалы, другим — транковый доступ, третьим — и то и другое.
Совместимость с IP PBX и SIP-платформами
SIP-шлюз ценен еще и тем, что может работать с IP PBX, SIP-транками, размещенными голосовыми средами и другими SIP-совместимыми платформами. AudioCodes прямо указывает, что его шлюзы взаимодействуют с ведущими softswitch и SIP-серверами, а материалы Cisco показывают, как регистрация SIP-транков и модели dial-peer поддерживают интеграцию шлюза на SIP-стороне.
Это позволяет шлюзу вписываться как в корпоративные, так и в операторские SIP-архитектуры.
Миграция без немедленной полной замены
Другая важная функция — поддержка постепенной миграции. Организации редко хотят сразу отказаться от всех аналоговых устройств, факсов или устаревших интерфейсов PBX. SIP-шлюз позволяет сохранить эти активы в работе, одновременно переводя более широкую голосовую среду к SIP и IP-телефонии.
Это одна из главных практических причин внедрения шлюза. Он снижает давление резкой миграции и делает модернизацию более управляемой.
Масштабируемость для филиалов и корпоративных сценариев
SIP-шлюзы бывают малого и крупного масштаба. Одни предназначены для филиалов или небольших внедрений с малым числом аналоговых или транковых интерфейсов. Другие — крупные корпоративные или операторские системы для высокоплотного доступа и транкинга. Описание портфеля Ribbon ясно показывает media gateways для разных требований масштаба и производительности.
Благодаря этому технология SIP-шлюзов актуальна от маленького офиса с несколькими аналоговыми устройствами до крупной операторской или корпоративной схемы interconnection.
Важнейшая функция SIP-шлюза — не просто поддержка протокола, а сохранение совместимости во время реальной телефонной миграции и интеграции.
SIP-шлюз, VoIP-шлюз, media gateway и SBC
SIP-шлюз и VoIP-шлюз
Во многих рыночных контекстах SIP gateway и VoIP gateway используются почти одинаково, поскольку SIP является одним из доминирующих методов сигнализации в VoIP-системах. Официальные материалы поставщиков часто отражают это пересечение. AudioCodes говорит об аналоговых и ISDN VoIP media gateways для соединения устаревшей телефонии с IP-сетями, а Ribbon прямо указывает, что его media gateways могут действовать как SIP gateways или VoIP gateways.
На практике SIP-шлюз — более протокольно-точный термин, а VoIP-шлюз — более широкий. Многие продукты одновременно относятся к обеим категориям.
SIP-шлюз и media gateway
Media gateway — также более широкая категория. Она обозначает шлюзы, которые соединяют разные медийные или телефонные домены, включая аналоговые, TDM, цифровые и IP-голосовые системы. SIP-шлюз может быть одним из видов media gateway, особенно когда SIP используется как сигнализация на IP-стороне. Поэтому многие поставщики используют оба термина в своих продуктовых линейках.
Поэтому отличие часто является вопросом акцента, а не абсолютного разделения. Media gateway подчеркивает роль interworking и ширину интерфейсов. SIP gateway подчеркивает SIP-сигнализацию в этом interworking.
SIP-шлюз и SBC
SIP-шлюз также не является тем же самым, что SBC, хотя некоторые платформы могут объединять функции. Session border controller больше ориентирован на SIP-edge контроль, демаркацию, безопасность, interworking сигнализации и медиа, трансляцию адресов и портов, а также управление политиками между сетями. Cisco описывает CUBE как интерфейс демаркации «сеть-сеть» для interworking сигнализации, interworking медиа, трансляции адресов и портов, биллинга, безопасности, QoS, контроля допуска вызовов и управления полосой. AudioCodes также отмечает, что некоторые гибридные шлюзы предоставляют функции SBC, показывая, что роли могут сосуществовать в одной платформе, не будучи одинаковыми.
Проще говоря, SIP-шлюз в основном соединяет SIP с устаревшими или не-SIP телефонными ресурсами. SBC в основном защищает, нормализует и контролирует SIP-границу между сетями. Некоторые продукты могут делать и то и другое, но эти понятия нельзя считать одинаковыми.
SIP-шлюзы ориентированы на interworking между телефонными средами, а SBC — на edge-контроль, совместимость и безопасность между сетями.
Типовая архитектура SIP-шлюза
Слой конечных точек или устаревших устройств
На одной стороне системы находятся устаревшие устройства или каналы, которые нужно сохранить. Это могут быть аналоговые телефоны, факсы, аналоговые станции PBX, аналоговые транковые линии, цифровые транки или старые корпоративные системы. Этот слой представляет голосовые ресурсы, которые нельзя или не следует заменять сразу.
Шлюз дает этой стороне путь в современную SIP-среду без полного редизайна в первый день.
Слой преобразования шлюза
Сам шлюз находится в центре архитектуры и выполняет преобразование сигнализации, медиа и интерфейсов, необходимое для совместимости. Это точка, где вызов переходит от устаревшего голосового поведения к SIP-поведению или наоборот. В зависимости от модели шлюз может также предоставлять логику маршрутизации, правила набора, обработку кодеков и функции управления.
Этот слой преобразования является определяющей архитектурной ролью SIP-шлюза.
Слой SIP или IP-голоса
На SIP-стороне находятся IP PBX, softswitch, SIP-сервер, облачная коммуникационная платформа, SBC или среда провайдера, управляющая современной голосовой маршрутизацией. Шлюз представляет устаревшие ресурсы этой стороне так, чтобы SIP-платформа могла их понимать и маршрутизировать.
Именно этот слой позволяет остальной коммуникационной среде организации оставаться IP-центричной, сохраняя старые телефонные элементы.
Слой внешних сервисов и interconnection с PSTN
В некоторых внедрениях SIP-сторона — это не только корпоративная PBX, но и поставщик SIP-транков, размещенная платформа или облачная голосовая среда. Документация Cisco по регистрации SIP-транков показывает, что шлюз может представлять транковую сторону interconnection и поддерживать маршрутизацию через dial peers и endpoints. Это делает SIP-шлюз полезным как внутри корпоративных систем, так и на границе между корпоративными и провайдерскими голосовыми сервисами.
Точная архитектура зависит от того, сохраняет ли шлюз endpoints, trunks или и то и другое, но роль моста остается той же.
Типовые применения SIP-шлюза
Подключение аналоговых телефонов к IP PBX
Одно из самых распространенных применений — подключение аналоговых телефонов, факсов или аналоговых терминалов к IP PBX или SIP-серверу. AudioCodes прямо описывает этот сценарий в своих аналоговых шлюзах, предназначенных для соединения устаревших телефонов и факсов с IP-телефонными сетями и IP-PBX.
Это особенно полезно, когда объект хочет модернизировать платформу управления вызовами, но все еще имеет аналоговые устройства, важные для работы.
Подключение IP PBX к PSTN или транковым интерфейсам
Другое важное применение — соединение IP PBX или SIP-системы с интерфейсами PSTN или trunks. Это могут быть аналоговые линии, цифровой PRI или другие традиционные телефонные соединения в зависимости от типа шлюза. Материалы Cisco и Ribbon отражают эту более широкую interconnection-роль в корпоративных и операторских проектах.
Это позволяет организации сохранять доступ к внешним вызовам, пока внутренняя голосовая среда переходит к SIP и IP-телефонии.
Модернизация филиалов
SIP-шлюзы часто используются в филиалах, где еще остается небольшое число аналоговых устройств или локальных телефонных ресурсов, но сам филиал интегрируется в централизованную голосовую архитектуру. В таких случаях шлюз позволяет филиалу сохранить полезные элементы и участвовать в более широкой SIP-системе организации.
Это один из самых практичных сценариев, потому что он поддерживает поэтапную модернизацию без лишних сбоев.
Промышленные и специализированные коммуникационные среды
В некоторых промышленных, кампусных или специализированных внедрениях SIP-шлюзы используются для сохранения устаревших голосовых интерфейсов в более широкой IP-коммуникационной магистрали. Это могут быть старые аналоговые endpoints, сервисные телефоны, голосовые интерфейсы диспетчерской или специальные телефонные устройства, которые должны продолжать работать в новой сетевой архитектуре.
Это показывает, что SIP-шлюзы — не только инструменты офисной миграции. Они полезны и в операционных коммуникационных средах, где заменять каждое устаревшее устройство нереалистично или нежелательно.
Гибридная миграция к облачной и размещенной голосовой связи
Еще одно важное применение — гибридная миграция к размещенным или облачным голосовым сервисам. Бизнес может перенести большую часть управления вызовами или внешних звонков на SIP-платформы, но все еще нуждаться в шлюзовом слое для оставшихся аналоговых или устаревших зависимостей. В этой модели SIP-шлюз становится одной из ключевых мостовых технологий, не позволяющих старым голосовым элементам блокировать большую стратегию миграции.
Этот сценарий становится все более актуальным, поскольку больше компаний переходят на размещенные и гибридные голосовые архитектуры.
Основные преимущества SIP-шлюза
Защищает существующие инвестиции в телефонию
Одно из главных преимуществ — SIP-шлюз помогает организациям сохранять рабочие телефонные активы в эксплуатации. Аналоговые телефоны, факсы, транковые интерфейсы и ресурсы PBX не обязательно нужно выбрасывать сразу. Шлюз создает путь, по которому они продолжают работать рядом с новыми SIP-системами.
Это защищает существующие инвестиции и уменьшает стоимость и нарушение модернизационных проектов.
Поддерживает поэтапную миграцию
Еще одно важное преимущество — поэтапная миграция. Коммуникационные среды редко меняются одним шагом. SIP-шлюз позволяет организации постепенно переходить к IP-телефонии, интегрируя старые и новые системы во время перехода. Это снижает операционные риски и упрощает планирование.
Во многих проектах именно эта гибкость миграции является основной причиной внедрения шлюза.
Улучшает совместимость
SIP-шлюзы также улучшают совместимость, позволяя различным системам общаться. Это могут быть сценарии analog-to-SIP, digital-to-SIP, PBX-to-SIP или trunk-to-SIP. Без шлюза эти разные домены связи могут оставаться изолированными.
Соединяя их, шлюз помогает организации более эффективно унифицировать коммуникационную среду.
Гибок для малых и крупных внедрений
Поскольку SIP-шлюзы существуют во многих размерах и сочетаниях интерфейсов, они полезны в проектах разного масштаба. Небольшой бизнес может использовать шлюз для сохранения нескольких аналоговых портов, а крупное предприятие или оператор — шлюзы высокой плотности для доступа и транкового interworking. Такая широкая применимость делает категорию важной в современном голосовом дизайне.
Это зрелая технологическая категория, которая продолжает решать практические задачи миграции и интеграции.
SIP-шлюзы остаются актуальными, потому что современные голосовые системы в реальном мире все еще должны сосуществовать со старыми телефонными ресурсами.
Что учитывать при выборе SIP-шлюза
Какие интерфейсы нужно сохранить
Один из первых вопросов — нужны ли проекту FXS-порты для аналоговых endpoints, FXO-порты для аналоговых линий, цифровые транковые интерфейсы или их комбинация. Правильный SIP-шлюз сильно зависит от того, какие устаревшие ресурсы должны остаться в работе.
Неправильное сочетание интерфейсов может сделать устройство неподходящим, даже если SIP-сторона технически сильна.
Как шлюз вписывается в голосовую архитектуру
Также важно решить, соединяет ли шлюз в основном endpoints, trunks, филиальные системы или пути миграции в облако. Шлюз для аналоговых телефонов играет другую роль, чем шлюз для PRI interworking или интеграции размещенной голосовой связи. Роль системы должна быть ясна до выбора продукта.
Поэтому выбор шлюза — это архитектурное решение, а не просто выбор аппаратной спецификации.
Требования совместимости и безопасности
Еще один фактор — как шлюз будет взаимодействовать с PBX, SIP-сервером, провайдером или SBC и какие требования безопасности действуют на сетевой границе. В некоторых случаях отдельный SBC всё еще может быть нужен, даже если шлюз выполняет протокольный и интерфейсный interworking. В других случаях гибридные устройства могут объединять часть функций шлюза и SBC. Проект должен отражать реальные требования границы, совместимости и безопасности.
Понимание этого различия помогает не ожидать от шлюза решения задач, которые естественнее относятся к SBC или edge-control слою.
Заключение
SIP-шлюз — это мост между IP-телефонией на базе SIP и устаревшими или не-SIP голосовыми ресурсами. Он позволяет аналоговым устройствам, цифровым транкам, старым PBX и другим телефонным интерфейсам продолжать работать в современной SIP-коммуникационной среде. Это делает его важной технологией для миграции, интеграции и interworking во многих корпоративных, филиальных, промышленных и операторских голосовых системах.
Его важность заключается в практичности. Очень немногие организации могут заменить все телефонные активы сразу, и многие по-прежнему зависят от устаревших устройств или транковых соединений. SIP-шлюз дает слой совместимости, позволяющий этим ресурсам сосуществовать с IP PBX, SIP-транками, размещенными голосовыми платформами и облачными коммуникационными средами.
Коротко говоря, SIP-шлюз — это не просто конвертер протоколов. Это стратегический мост, который помогает организациям двигаться к современной IP-голосовой архитектуре, не отказываясь от телефонных ресурсов, которые им всё еще нужны сегодня.
FAQ
Что такое SIP-шлюз?
SIP-шлюз — это голосовой шлюз, который соединяет IP-телефонию на базе SIP с аналоговыми, цифровыми или устаревшими телефонными интерфейсами, чтобы разные системы могли взаимодействовать.
Как работает SIP-шлюз?
Он использует SIP-сигнализацию на IP-стороне и переводит сигнализацию, медиа и поведение интерфейсов к устаревшей или не-SIP стороне, позволяя вызовам проходить между двумя средами.
SIP-шлюз — это то же самое, что VoIP-шлюз?
Эти термины часто пересекаются. SIP gateway более протокольно-точен, а VoIP gateway шире. Многие продукты корректно описываются обоими терминами.
В чем разница между SIP-шлюзом и SBC?
SIP-шлюз в основном соединяет SIP с устаревшими телефонными интерфейсами, а SBC в основном обеспечивает edge-control, безопасность, нормализацию сигнализации и политику межсетевого соединения.
Где обычно используются SIP-шлюзы?
Они используются для интеграции аналоговых телефонов, поддержки факсов, доступа PSTN и trunks, миграции PBX, модернизации филиалов и гибридных облачных голосовых внедрений.
Почему SIP-шлюзы всё еще важны?
Потому что многим организациям нужно сохранять устаревшие телефонные устройства или интерфейсы, пока остальная коммуникационная среда переходит к SIP и IP-голосовым системам.
Что нужно проверить перед выбором SIP-шлюза?
Важные факторы включают тип интерфейса, роль развертывания, совместимость с SIP-платформой и необходимость отдельных функций SBC или edge-безопасности.
