LLDP-MED — это основанное на стандартах расширение протокола LLDP, разработанное для мультимедийных конечных устройств, таких как IP-телефоны. Практически оно позволяет IP-телефону получать важную информацию уровня доступа от подключенного коммутатора, включая политику голосового VLAN, параметры приоритета 2 и 3 уровня, данные электропитания, сведения об инвентаре, а иногда и геолокационные данные. В современных решениях для голосовой связи LLDP-MED является важным компонентом развертывания телефонов без ручной настройки.
При этом LLDP-MED часто понимают неправильно. Он не заменяет полный цикл подготовки к работе IP-телефона. Сам по себе протокол обычно не передает полные учетные записи SIP, список серверов PBX, пакеты прошивок и все параметры устройства. Вместо этого он выступает механизмом раннего обнаружения, который помогает телефону подключиться к нужному сегменту сети и получить соответствующий трафиковый режим до начала основной настройки.
Сразу после установления сетевого подключения LLDP-MED позволяет IP-телефону получать данные голосового VLAN и сетевые политики от коммутатора доступа.
Что означает аббревиатура LLDP-MED?
LLDP-MED расшифровывается как Link Layer Discovery Protocol for Media Endpoint Devices. Он был создан для расширения базового фреймворка LLDP под задачи VoIP и работы с конечными мультимедийными устройствами. Если стандартный LLDP выполняет общее обнаружение устройств на втором уровне сети, то LLDP-MED добавляет специфические для конечных точек данные, важные в реальных сетях голосовой связи.
Именно поэтому LLDP-MED часто рассматривается вместе с IP-телефонами, коммутаторами PoE, голосовыми VLAN и корпоративными сетями доступа. Особенно полезен он в средах с оборудованием разных производителей, обеспечивая более высокую совместимость по сравнению с проприетарными механизмами обнаружения.
Значение LLDP-MED при развертывании IP-телефонов
При первом подключении IP-телефона сеть должна быстро решить ряд практических задач. Какой VLAN должен передавать голосовой трафик? Какие метки приоритета использовать? Сколько мощности доступно на порту? Требуется ли для данной конечной точки информация экстренной геолокации или учета активов?
LLDP-MED помогает решать эти задачи на ранних этапах загрузки устройства. Это сокращает ручную настройку телефонов, упрощает масштабное развертывание и снижает риски запуска телефона в неправильном VLAN или получения некачественного обслуживания из-за несогласованных параметров QoS.
В реальных условиях эксплуатации LLDP-MED правильнее всего воспринимать как вспомогательный инструмент сети для подключения телефонов, а не полноценную платформу их конфигурирования.
Принцип работы LLDP-MED
LLDP-MED функционирует между конечным устройством и сетевым оборудованием, чаще всего между IP-телефоном и коммутатором доступа. После установления соединения Ethernet коммутатор и конечная точка обмениваются данными LLDP. Если оба устройства поддерживают LLDP-MED, обмен включает TLV-блоки для мультимедийных устройств с политиками и эксплуатационными параметрами.
Одним из ключевых элементов является TLV-блок сетевой политики. Он сообщает телефону, какой голосовой VLAN использовать и какие приоритеты трафика установлены. В типичном сценарии загрузки телефон сначала работает в общей немаркированной сети, получает политику LLDP-MED от коммутатора, переключается в объявленный голосовой VLAN, получает IP-адрес и продолжает работу через DHCP и поиск серверов.
Дополнительные данные LLDP-MED включают возможности устройств, геолокационную и инвентарную информацию, расширенные параметры электропитания. Совместно эти данные повышают совместимость оборудования и сокращают количество неопределенных моментов при развертывании и диагностике неисправностей.
Основные информационные элементы LLDP-MED
Возможности устройства
Сетевая политика для голосовых приложений
Идентификация местоположения
Расширенные данные электропитания
Инвентарные сведения: модель устройства, версия прошивки и другие детали
Выполняет ли LLDP-MED полную настройку IP-телефона?
Нет, сам по себе не выполняет. Это главный момент, который нужно понимать.
IP-телефону требуется гораздо больше данных, чем только параметры VLAN и QoS. Ему необходимо получить IP-адрес, маску подсети, шлюз, DNS-серверы, параметры NTP и адреса серверов конфигурирования. После этого устройство скачивает конфигурационные файлы, проверяет прошивку, получает параметры управления вызовами и регистрируется на платформе SIP или IP-PBX.
Этот комплексный процесс обеспечивается комбинацией технологий: DHCP, специализированных опций DHCP производителей, TFTP, HTTP, HTTPS, TR-069 (в отдельных экосистемах) и внутренней логикой телефонов. LLDP-MED подготавливает правильную сетевую среду, после чего телефон получает доступ к серверу конфигурирования и завершает настройку.
При стандартном запуске устройства LLDP-MED работает на раннем этапе, а полная настройка продолжается через DHCP, загрузку конфигураций и регистрацию по протоколу SIP.
LLDP-MED и автоматическая настройка IP-телефонов
В технической практике автоматической настройкой называют возможность подключить телефон и начать его работу с минимальным или полным отсутствием ручных настроек. LLDP-MED является частью этого механизма, но не единственным его компонентом.

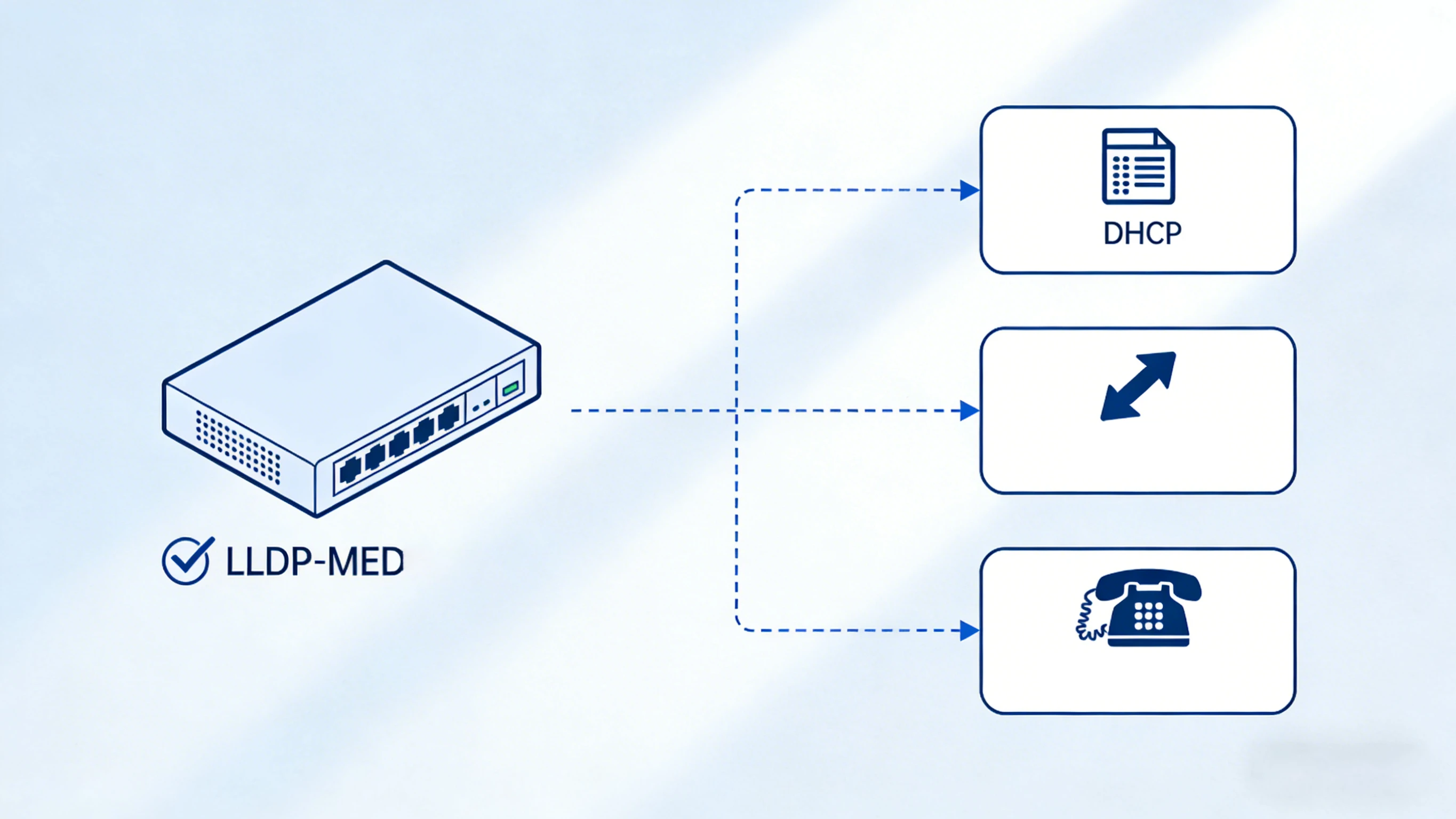

Более точная последовательность работы выглядит следующим образом:
Телефон включается, чаще всего через питание PoE.
Коммутатор и телефон обмениваются данными LLDP или LLDP-MED.
Телефон получает параметры голосового VLAN и политики приоритета.
Телефон запрашивает IP-параметры по DHCP в нужной сети.
Устройство обнаруживает сервер конфигурирования или среду управления вызовами.
При необходимости телефон скачивает конфигурацию и обновляет прошивку.
Телефон регистрируется на сервере IP-PBX, SIP или в облачной платформе.
Таким образом, LLDP-MED косвенно обеспечивает возможность автоматической настройки. Он автоматизирует и упрощает подключение к сети, а итоговый результат зависит от правильной организации всей ИТ-инфраструктуры.
Ключевые функции LLDP-MED в голосовых сетях
Автоматическое назначение голосового VLAN
Это наиболее востребованная функция для администраторов. Благодаря сетевым политикам LLDP-MED коммутатор передает телефону данные нужного голосового VLAN. Это ускоряет развертывание оборудования в крупных офисах, кампусах, складских комплексах, больницах, транспортных узлах и промышленных зонах с регулярным добавлением и заменой конечных устройств.
Синхронизация приоритетов и QoS
Качество голосовой связи зависит не только от пропускной способности канала, но и от обработки трафика. LLDP-MED передает политики приоритета, обеспечивая единый режим работы телефонов и коммутаторов. Данный механизм не заменяет сквозное проектирование QoS, но делает политики уровня доступа более предсказуемыми.
Контроль потребления мощности при использовании PoE
В реальных условиях эксплуатации стабильное электропитание имеет решающее значение. IP-телефоны с цветными экранами, модулями расширения, поддержкой Bluetooth, Wi-Fi или видео требуют больше энергии, чем простые настечные модели. LLDP-MED взаимодействует с инфраструктурой Ethernet и PoE, улучшая обмен данными о энергетических возможностях между оборудованием.
Инвентарный контроль и оперативная видимость сети
Контроль корпоративных активов часто игнорируется до возникновения проблем технической поддержки. Инвентарные данные с конечных устройств позволяют быстро определить модель телефона, версию ПО и аппаратные характеристики, упрощая техническое обслуживание, планирование жизненного цикла оборудования и замену устройств.
Поддержка геолокационных данных
В отдельных сценариях развертывания, особенно при наличии требований к экстренным вызовам и локальному реагированию, важна информация о местоположении. LLDP-MED обеспечивает передачу геолокационных форматов для сервисов и рабочих процессов, привязанных к географии объектов.
Сравнение LLDP-MED и CDP в IP-телефонии
Многие инженеры впервые знакомятся с подключением голосовых VLAN через протокол CDP Cisco, особенно в устаревших средах на оборудовании данного производителя. CDP также способен передавать телефонам данные голосового VLAN и до сих пор активно используется в отдельных сетях Cisco.
При этом LLDP-MED является независимым от производителей открытым стандартом, обеспечивающим стабильную работу смешанных сетей. В инфраструктуре из коммутаторов и телефонов разных брендов он становится наиболее практичным решением для обеспечения совместимости. Выбор между протоколами определяется не только техническими, но и архитектурными особенностями: моно брендовые сети допускают использование проприетарных механизмов, а многопроизводительные среды выигрывают от открытых стандартов.
Преимущества развертывания LLDP-MED
Быстрое развертывание телефонов без ручной настройки
Сокращение ручной конфигурации VLAN на конечных точках
Единые политики голосового доступа на нескольких объектах
Повышенная совместимость оборудования разных производителей
Упрощенная процедура перемещения, добавления и замены устройств
Улучшенная видимость сети для служб технической поддержки
Данные преимущества особенно актуальны для организаций с большим парком телефонов, часто меняющимися рабочими местами и распределенными филиалами, где требуется стабильное качество связи.
Типовые сценарии применения
Корпоративная офисная телефония
В центральных офисах, филиалах и совместных рабочих пространствах LLDP-MED позволяет настольным телефонам подключаться к выделенной голосовой сети без ручных правок настроек.
Медицинские и образовательные учреждения
Больницы, университеты и кампусы имеют разветвленную сеть коммутаторов доступа, сегментированную инфраструктуру и часто обновляемый парк конечных устройств. Стандартизированное подключение снижает операционные сложности.
Складские комплексы и промышленные объекты
В сложных распределенных условиях важна быстрая замена оборудования. При выходе из строя старого телефона новое устройство подключается и получает нужные сетевые политики с минимальным количеством настроек.
Гостиницы, транспортные узлы и государственные учреждения
Данные объекты сочетают рабочие, сервисные и экстренные коммуникационные устройства. Единые политики доступа обеспечивают контролируемое качество развертывания.
Рекомендации по развертыванию
Перед использованием LLDP-MED убедитесь в поддержке протокола коммутатором и телефонами, а также в активировании необходимых TLV-блоков. При совместной работе CDP, LLDP и LLDP-MED определите приоритет механизмов обнаружения в вашей сети.
Выполните согласование настроек уровня доступа и сервисов конфигурирования. Даже при правильном назначении голосового VLAN телефону требуется доступ к DHCP-серверам, корректным опциям DHCP, синхронизации времени и серверам управления конфигурациями и вызовами.
Проводите тестирование на реальных сценариях загрузки устройств, а не только по шаблонам настроек. Многие сбои развертывания связаны с корректной работой LLDP-MED, но ошибками в опциях DHCP, адресах сервисов, сертификатах, правилах брандмауэра или параметрах регистрации PBX.
Если телефон подключается к правильному голосовому VLAN, но не проходит регистрацию, проблема обычно не связана с LLDP-MED. Причина кроется в неполадках DHCP, механизмах обнаружения сервисов, безопасности транспорта или регистрации SIP.
Заключение
LLDP-MED — один из наиболее полезных инструментов уровня доступа в современной IP-телефонии, позволяющий устройствам автоматически получать специализированные голосовые сетевые политики. Он сокращает объем ручной работы, повышает согласованность настроек и обеспечивает совместимость в смешанных по производителям голосовых сетях.
При этом стоит понимать, что LLDP-MED не заменяет полноценную систему конфигурирования оборудования. Это базовый механизм раннего обнаружения, который создает необходимые сетевые условия для успешного завершения всего цикла настройки телефона. При комплексном подходе к организации DHCP, сервисов конфигурирования, политик безопасности и регистрации PBX LLDP-MED становится мощным элементом бесшовного развертывания IP-телефонов.
Часто задаваемые вопросы
Являются ли LLDP-MED и LLDP одним и тем же протоколом?
Нет. LLDP — базовый протокол обнаружения второго уровня сети, а LLDP-MED — его расширение для мультимедийных конечных устройств, включая IP-телефоны.
Может ли LLDP-MED автоматически назначать голосовой VLAN?
Да, это одна из основных функций протокола. Коммутатор транслирует сетевые политики, по которым телефон определяет нужный голосовой VLAN.
Передает ли LLDP-MED адрес сервера для конфигурирования?
Как правило, нет. Данный параметр определяется через опции DHCP, проприетарные механизмы обнаружения производителей или специализированные платформы управления.
Работает ли LLDP-MED только с оборудованием Cisco?
Нет. Ключевое преимущество протокола — кроссплатформенная совместимость, в отличие от закрытых проприетарных протоколов обнаружения.
Заменяет ли LLDP-MED протокол DHCP?
Нет. У протоколов разные задачи. LLDP-MED отвечает за обнаружение политик уровня доступа, а DHCP выдает IP-настройки и помогает находить сервисы для конфигурирования.
