Шлюз FXO — это голосовой шлюз, который соединяет традиционные аналоговые телефонные линии с IP-коммуникационной системой. На практике он позволяет IP-АТС, SIP-серверу, платформе унифицированных коммуникаций или облачной голосовой среде отправлять и принимать вызовы через аналоговые линии ОКТС или аналоговые транковые интерфейсы от старой АТС. Это делает шлюз FXO важным мостом между старой телефонной инфраструктурой и современными VoIP-сетями.
Термин FXO расшифровывается как Foreign Exchange Office (удаленный офис абонентской линии). Интерфейс FXO ведет себя как аналоговый телефон или терминал с точки зрения телефонной линии. Он принимает питание и сигнал вызова от удаленного линейного интерфейса и использует аналоговую линейную сигнализацию для установления или завершения вызовов. Если такой интерфейс встроен в шлюз, устройство может преобразовывать аналоговую линейную сигнализацию с одной стороны в IP-коммуникации на основе SIP/RTP с другой.
Шлюзы FXO широко используются при миграции на VoIP, в филиалах, при проектировании резервных каналов ОКТС и в гибридных коммуникационных системах, где необходимо сохранить аналоговые внешние линии при переходе на IP-телефонию. Они также полезны в точках, где SIP-транки еще не доступны, где аналоговые транки требуются для устойчивости работы или где существующие бизнес-процессы зависят от локального доступа к ОКТС.

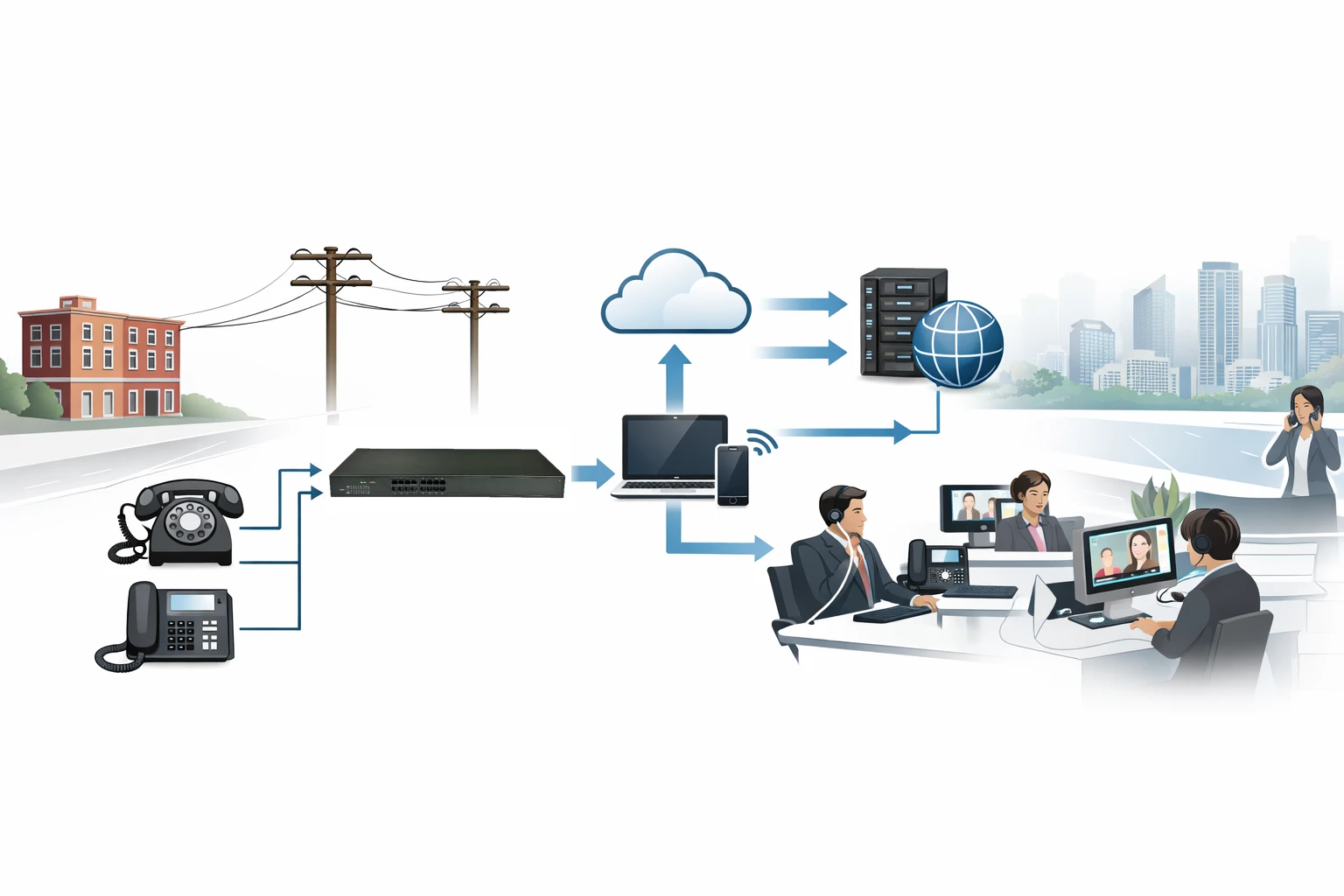

Шлюз FXO служит мостом между аналоговыми телефонными линиями и IP-голосовой платформой.
Что такое шлюз FXO?
Шлюз FXO — это аппаратный шлюз, оснащенный одним или несколькими портами FXO. Эти порты подключаются к аналоговым линиям общественной коммутационной телефонной сети или к аналоговым транковым/абонентским интерфейсам традиционной АТС. С IP-стороны шлюз подключается к сети Ethernet и взаимодействует с IP-АТС, SIP-софтсвитчем или облачной голосовой системой с использованием IP-протоколов.
Его основная роль — преобразование протоколов и медиапотоков. Устройство переводит аналоговые события вызова (снятие трубки, сигнал вызова, идентификатор вызывающего абонента, изменение напряжения на линии, контроль разъединения) в SIP-сигнализацию и цифровые медиапотоки. В обратном направлении оно преобразует процедуры установления SIP-вызова и RTP-аудио в сигнализацию и аудиоусловия, ожидаемые аналоговой линией.
Проще говоря, шлюз FXO позволяет IP-телефонной системе использовать аналоговые линии как внешние маршруты вызовов. Именно поэтому его часто выбирают организации, желающие сохранить локальные аналоговые транки, оставить резервные линии для экстренной связи или интегрировать IP-систему с старой телефонной инфраструктурой без полной единовременной замены оборудования.
Как работает шлюз FXO?
Шлюз FXO имеет две разные рабочие стороны. Первая — аналоговая линейная сторона, где порты FXO подключаются к линиям ОКТС или аналоговым интерфейсам другой телефонной системы. Вторая — сторона IP-сети, где шлюз регистрируется или взаимодействует с SIP-сервером, IP-АТС или облачной коммуникационной платформой.
При входящем вызове из ОКТС аналоговая линия подает напряжение вызова на порт FXO. Шлюз обнаруживает событие вызова, собирает данные идентификатора вызывающего абонента (при поддержке) и формирует соответствующий SIP-вызов в адрес настроенного IP-назначения — например, SIP-расширения, группы вызова или IVR. После ответа вызова с IP-стороны шлюз преобразует аналоговое аудио в IP-медиапакеты и поддерживает сеанс в обоих направлениях.
При исходящих вызовах процесс работает в обратном порядке. Пользователь в IP-системе набирает внешний номер. IP-АТС маршрутизирует вызов на шлюз FXO в соответствии с планом набора. Шлюз затем захватывает свободную аналоговую линию, передает набранные цифры интерфейсу ОКТС или АТС и объединяет голосовой сеанс между IP-терминалом и аналоговой линией.
Основные функциональные этапы
Рабочая последовательность шлюза FXO обычно включает несколько скоординированных функций:
Контроль линии: шлюз отслеживает напряжение на линии, сигнал вызова, состояние снятия трубки и контрольные параметры.
Преобразование сигнализации вызова: аналоговые события переводятся в SIP-сообщения, такие как INVITE, 180 Ringing, 200 OK и BYE.
Обработка цифр: набранные номера сопоставляются с правилами маршрутизации, политиками манипуляции цифр или логикой нормализации номеров.
Преобразование медиа: аналоговый голос оцифровывается и кодируется в RTP-потоки с использованием настроенных кодеков.
Обработка эха и тонов: ресурсы DSP управляют подавлением эха, детекцией тонов, обработкой тишины и регулировкой усиления аудио.
Контроль разъединения: шлюз интерпретирует смену полярности, отключение питания, сигналы CPC, тон занятости или другие индикаторы завершения для корректного освобождения вызовов.
Типичный пример потока вызова
Клиент звонит на локальный аналоговый номер компании из ОКТС.
Линия ОКТС подает сигнал вызова на подключенный порт FXO шлюза.
Шлюз обнаруживает вызов и отправляет SIP-INVITE на IP-АТС.
АТС маршрутизирует вызов на телефон ресепшн, очередь или IVR.
После ответа шлюз преобразует аналоговый голос в RTP-аудио.
Когда одна из сторон вешает трубку, шлюз обнаруживает условие разъединения и освобождает оба участка вызова.
На высоком уровне эта функция моста выглядит просто, но стабильная развертка зависит от многих аналоговых параметров: поведения сигнализации местного оператора, формата идентификатора вызывающего абонента, метода контроля линии и типа работы цепи (цикловой запуск или запуск с заземлением).
Входящий аналоговый вызов может быть преобразован в SIP-сеанс и доставлен на IP-телефоны, в очереди или сервисы IVR.
Шлюз FXO против шлюза FXS
FXO и FXS — тесно связанные термины, но они не означают одно и то же. Понимание различий необходимо при выборе аналогового голосового оборудования.
Порт FXO предназначен для подключения к линии, которая подает питание и сигнал вызова. Другими словами, он ориентирован на сеть или интерфейс, предоставляющий линию. Порт FXS действует наоборот: он подает питание, тон набора и сигнал вызова на аналоговый терминал — телефон, факс-аппарат или аналоговую переговорную устройство.
В результате шлюз FXO обычно используется для ввода аналоговых внешних линий в IP-систему, а шлюз FXS — для подключения аналоговых устройств к IP-системе. Во многих реальных проектах оба могут использоваться вместе, но они решают разные задачи подключения.
| Параметр | Шлюз FXO | Шлюз FXS |
|---|---|---|
| Основное назначение | Подключение аналоговых линий ОКТС или АТС к IP-телефонии | Подключение аналоговых телефонов или факсов к IP-телефонии |
| Поведение порта | Ведет себя как телефон по отношению к линии | Ведет себя как поставщик линии по отношению к терминалу |
| Типичное подключаемое устройство | Линия ОКТС, центральный линейный порт, аналоговый транк АТС | Аналоговый телефон, факс, громкая связь, переговорное устройство |
| Типичный сценарий использования | Исходящий доступ к ОКТС и маршрутизация входящих вызовов по аналоговым линиям | Сохранение аналоговых терминалов в IP-системе |
Ключевые функции шлюза FXO
Конкретный набор функций зависит от производителя, модели и интеграции с платформой, но современные шлюзы FXO обычно включают общий набор функций для поддержки гибридной голосовой развертки.
1. Подключение аналоговых транков для IP-АТС
Самая базовая функция — возможность подключения одной или нескольких аналоговых линий ОКТС к IP-телефонной системе. Это предоставляет организации локальный исходящий доступ, прием вызовов на аналоговые номера или резервные голосовые маршруты при недоступности SIP-транков.
2. Совместимость с SIP
Большинство шлюзов FXO разработаны для работы с SIP-системами. Они поддерживают регистрацию SIP, режим пира, прямые IP-транки, согласование кодеков, варианты транспорта DTMF и параметры совместимости для IP-АТС, софтсвитчей или облачных голосовых сервисов.
3. Маршрутизация вызовов и манипуляция номерами
Шлюзы часто включают гибкую логику маршрутизации. Администраторы могут определить, какая аналоговая линия должна использоваться для определенных префиксов, рабочих часов, экстренных номеров или трафика филиалов. Распространены также настройки удаления цифр, добавления префиксов, нормализации и отображения идентификатора вызывающего абонента.
4. Голосовая обработка и подавление эха
Интеграция аналоговых линий может вызвать несоответствие импедансов и появление эха. По этой причине шлюзы FXO обычно включают голосовую обработку на основе DSP: подавление эха, регулировку усиления, опции подавления тишины и обработку тонов для улучшения качества вызовов.
5. Обработка идентификатора вызывающего абонента и контроля разъединения
Стабильная работа зависит от поведения локальной линии. Хорошо спроектированный шлюз FXO поддерживает региональные стандарты идентификатора вызывающего абонента и несколько методов контроля разъединения: смену полярности, отключение питания, сигналы CPC, детекцию тонов разъединения или таймерное освобождение.
6. Опции совместимости с факсами и модемами
Некоторые развертки все еще требуют поддержки факсов по аналоговым линиям. Многие шлюзы предоставляют связанные с факсами опции: управление кодеками, настройку прозрачной передачи или поддержку T.38 с IP-стороны, хотя производительность всегда зависит от сквозной среды и поведения оператора связи.
7. Веб-управление и мониторинг
Большинство корпоративных шлюзов предлагают веб-интерфейс, командную строку, инструменты подготовки, syslog, SNMP, сигналы тревоги, счетчики производительности и функции резервного копирования конфигурации. Эти функции упрощают развертку и устранение неисправностей, особенно в многоузловых установках.
8. Резервирование и устойчивость
В гибридных голосовых сетях шлюзы FXO часто используются как устройства устойчивости. Они обеспечивают локальный доступ к ОКТС при потере связи WAN, поддерживают маршруты экстренных вызовов или выступают как резервные маршруты при недоступности SIP-транка или основной IP-АТС.

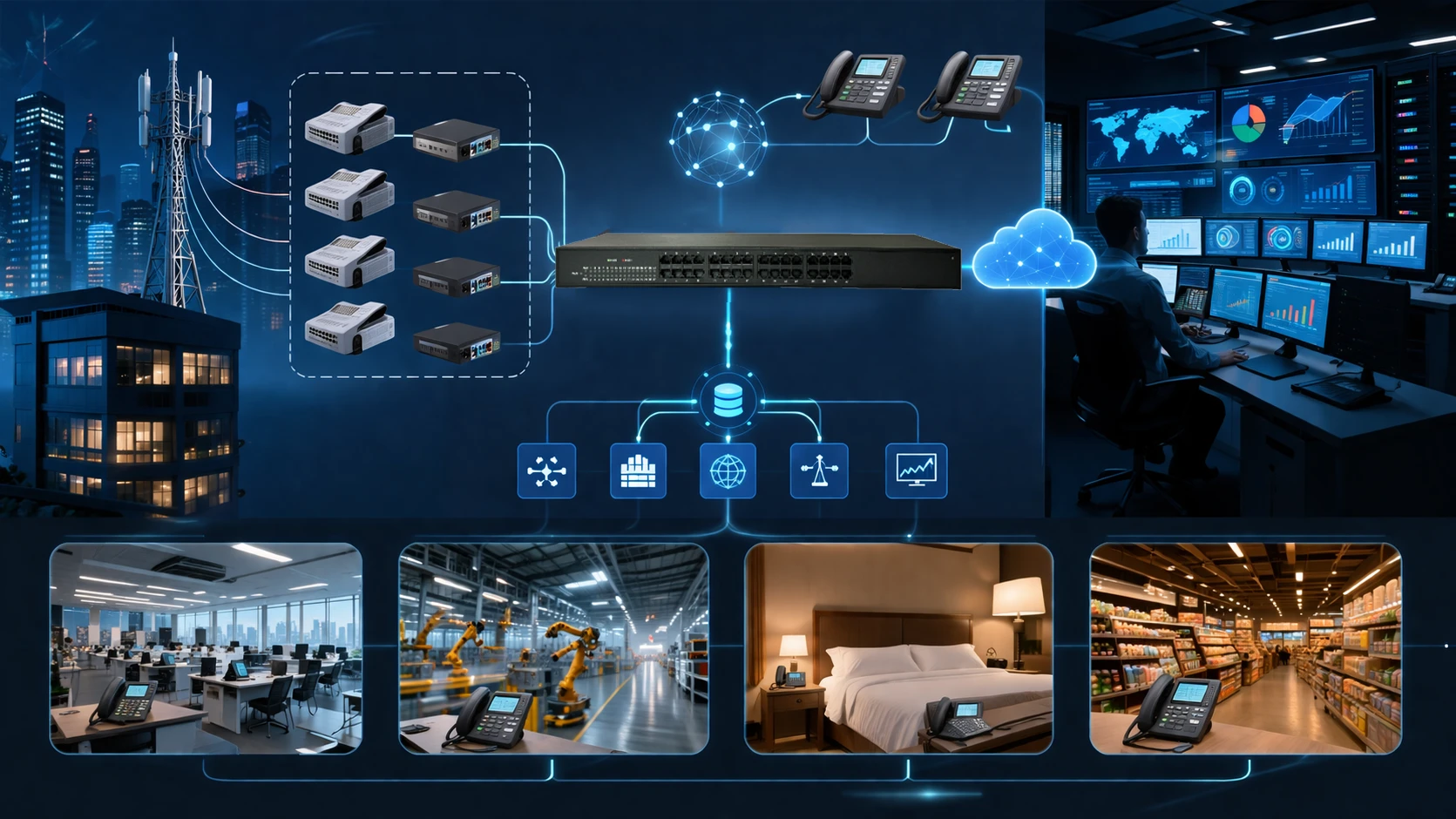

Корпоративные шлюзы FXO часто сочетают доступ к аналоговым транкам, совместимость с SIP, управление маршрутизацией и централизованное управление.
Распространенные применения шлюзов FXO
Шлюзы FXO используются во многих отраслях, поскольку они решают очень практическую задачу: как сохранить подключение к аналоговым линиям при переносе голосовых сервисов в IP-сети.
Проекты миграции на VoIP
Когда компания заменяет традиционную АТС на IP-АТС, она может еще некоторое время нуждаться в существующих аналоговых внешних линиях. Шлюз FXO позволяет новой IP-системе сразу использовать эти линии без ожидания полной миграции у оператора.
Доступ к ОКТС в филиалах
Удаленные офисы часто нуждаются в локальном исходящем доступе для контроля затрат, сохранения локального номера или непрерывности бизнеса. Шлюз FXO обеспечивает такой локальный аналоговый доступ, при этом офис остается частью централизованной IP-телефонной архитектуры.
Резервные маршруты вызовов
Даже организации, в основном использующие SIP-транки, могут оставить одну или несколько аналоговых линий для экстренного резерва. При нарушении связи WAN, сбое SIP-сервиса или техническом обслуживании платформы шлюз FXO сохраняет ограниченный, но критический функционал вызова.
Интеграция с старыми АТС
Некоторые предприятия нуждаются в подключении IP-коммуникационной платформы к старой АТС для поэтапной миграции, общего нумерации или межсистемных вызовов. В таких сценариях интерфейсы FXO могут использоваться для связи аналоговых транковых портов между системами.
Телефония в гостиницах, рознице и малом бизнесе
Отели, магазины, клиники и небольшие офисы часто имеют локальное аналоговое обслуживание и постепенный путь обновления технологий. Шлюзы FXO предоставляют практичный способ добавить IP-терминалы, запись вызовов, IVR или удаленное управление без полного отказа от аналоговых зависимостей.
Промышленные объекты и объекты коммунальных служб
Заводы, подстанции, объекты коммунальных служб и удаленные станции могут продолжать полагаться на локальные аналоговые линии из-за доступности оператора, стратегии устойчивости или интеграции старых сигнализаций. Шлюз FXO позволяет интегрировать эти линии в современную голосовую или диспетчерскую среду, сохраняя локальный доступ.
Особенности развертки
Выбор шлюза FXO — это не только вопрос количества портов. Стабильная работа зависит от деталей телефонной сигнализации, характеристик региональных линий и способа взаимодействия шлюза с IP-голосовой платформой.
Плотность портов и пропускная способность
Сначала определите, сколько аналоговых линий нужно подключить сейчас и сколько может потребоваться позже. Количество одновременных вызовов ОКТС напрямую связано с числом доступных портов FXO, если в конструкции не предусмотрены альтернативные типы транков.
Совместимость с цикловым запуском и запуском с заземлением
Аналоговые линейные интерфейсы могут использовать сигнализацию циклового запуска или запуска с заземлением. Шлюз и подключаемый сервис должны соответствовать методу сигнализации, требуемому средой ОКТС или АТС, чтобы избежать конфликтов захвата линии, перекрытия вызовов или нестабильного поведения линии.
Региональные параметры линии
Важны настройки, специфичные для страны: ритм сигнала вызова, импеданс, стандарт идентификатора вызывающего абонента, тоновый план и поведение напряжения на линии. Шлюз, предназначенный для международной развертки, должен поддерживать шаблоны стран или детальную настройку аналоговых параметров.
Контроль разъединения
Одна из самых распространенных проблем аналоговой интеграции — некорректное завершение вызовов. Если шлюз не правильно обнаруживает сигнал разъединения со стороны удаленного абонента, вызовы могут зависать или биллинг продолжаться непреднамеренно. Необходима правильная поддержка сигналов CPC, смены полярности, детекции тона занятости и связанных методов.
Кодек и качество сети
Хотя аналоговая сторона остается неизменной, IP-сторона все еще зависит от выбора кодека, времени формирования пакетов, характеристик джиттера и политики QoS. G.711 часто предпочитают для максимальной прозрачности при взаимодействии с ОКТС, а сжатые кодеки могут использоваться при ограниченной полосе пропускания.
Безопасность и управление
Если шлюз подключен по SIP через управляемую IP-сеть, в конструкцию должны входить безопасная подготовка, контроль учетных записей, управление прошивкой, ограничения доступа и ведение журналов. Гибридные голосовые системы требуют той же административной дисциплины, что и другая IP-инфраструктура.
Преимущества использования шлюза FXO
Шлюз FXO предлагает несколько практических преимуществ в реальных развертках. Во-первых, он защищает существующие телекоммуникационные инвестиции, позволяя организациям сохранить аналоговые линии при модернизации остальной голосовой сети. Во-вторых, снижает давление миграции, поскольку IP-телефонию можно внедрять поэтапно, а не через разрушительную полную замену. В-третьих, повышает гибкость, предоставляя IP-АТС дополнительные варианты маршрутизации для локальных, резервных или специальных вызовов.
Во многих случаях он также улучшает непрерывность обслуживания. Объект, потерявший доступ к SIP-транку, все еще может совершать необходимые вызовы через аналоговые линии ОКТС, если эти линии подключены через шлюз FXO. Именно поэтому гибридные конструкции остаются актуальными даже в средах, которые в остальном переходят к полностью IP-коммуникациям.
Ограничения, которые стоит учитывать
Шлюзы FXO полезны, но не являются лучшим решением для каждого сценария. Аналоговые транки имеют ограниченную канальную емкость, переменное поведение сигнализации и меньше продвинутых сервисных возможностей, чем полностью цифровые или SIP-подключения. Они также могут потребовать более тщательной настройки, особенно при межпроизводственной или международной развертке.
Для крупных систем SIP-транки, PRI или другие цифровые интерконнекты могут предложить большую масштабируемость и более предсказуемое поведение сервиса. Однако там, где аналоговые линии остаются операционно ценными, шлюз FXO продолжает быть практичным и экономически эффективным мостовым инструментом.
Часто задаваемые вопросы
Является ли шлюз FXO тем же, что и VoIP-шлюз?
Шлюз FXO — это разновидность VoIP-шлюза, но не каждый VoIP-шлюз является шлюзом FXO. Метка FXO конкретно относится к шлюзам, подключаемым к аналоговым линейным интерфейсам, таким как ОКТС или аналоговые транки АТС.
Может ли шлюз FXO подключаться напрямую к аналоговому телефону?
В обычном режиме — нет. Аналоговому телефону обычно нужен интерфейс FXS, а не FXO. Шлюз FXO предназначен для подключения к порту, предоставляющему линию, а не к аналоговому терминалу.
Можно ли использовать шлюз FXO с облачной АТС?
Да. Многие шлюзы FXO могут регистрироваться в облачной АТС или SIP-сервисе и представлять локальные аналоговые линии как внешние маршруты вызовов, при условии, что размещенная платформа поддерживает модель интеграции.
Почему в некоторых развертках FXO возникают проблемы с завершением вызовов?
Контроль аналоговой линии варьируется в зависимости от оператора и региона. Если параметры детекции разъединения в шлюзе не соответствуют реальному поведению линии, система может некорректно освобождать вызовы после того, как одна из сторон вешает трубку.
Когда стоит выбрать шлюз FXO вместо SIP-транкинга?
Шлюз FXO часто выбирают, если уже существуют аналоговые линии, если SIP-транки недоступны или не предпочтительны, если нужен локальный резерв ОКТС или если стратегия поэтапной миграции делает желательным сохранение аналоговых линий.
Поддерживает ли шлюз FXO факсы?
Многие модели могут использоваться в развертках с факсами, но успех зависит от качества линии, настроек кодеков, сетевых условий и правильной поддержки прозрачной передачи факсов или протокола T.38 в среде.
Заключение
Шлюз FXO — это практический мост между аналоговыми телефонными линиями и современными IP-коммуникационными системами. Преобразуя линейную аналоговую сигнализацию в голосовые сеансы на основе SIP, он позволяет организациям сохранить подключение к ОКТС, поддерживать старые интерконнекты и строить гибридные голосовые архитектуры, поддерживающие поэтапную миграцию.
Для предприятий, все еще зависящих от аналоговых внешних линий, резервных маршрутов экстренной связи или совместимости с старыми АТС, шлюз FXO остается актуальным и эффективным решением. Лучшие результаты достигаются при выборе правильной плотности портов, соответствии характеристикам местной сигнализации и тщательной интеграции шлюза с общей IP-телефонной средой.
