Сухой контактный вход — это сигнальный интерфейс, который определяет, открыт или замкнут внешний выключатель, реле, кнопка, контакт датчика или выход аварийной сигнализации, не получая внешнего напряжения от этого устройства. Он широко используется в промышленной автоматизации, системах управления зданиями, охранных системах, интерфейсах пожарной сигнализации, контроле доступа, мониторинге лифтов, управлении HVAC и удаленном надзоре за оборудованием.

Во многих системах управления сухой контактный вход дает простой и надежный способ преобразовать физические события в цифровые сигналы состояния. Вместо передачи сложных данных подключенное устройство просто меняет состояние контакта. Затем контроллер, ПЛК, панель сигнализации, шлюз или модуль мониторинга считывает это состояние и запускает нужное действие.

Основной смысл безвольтового контакта

Сухой контакт часто называют безвольтовым или беспотенциальным контактом. Это означает, что сам контакт не подает питание, напряжение или активный электрический выход. Он работает как простое механическое соединение, которое может быть открытым или закрытым.

Например, релейный выход внутри датчика может замкнуться при обнаружении движения, при открытии двери или при срабатывании тревоги. Контакт реле сам не отправляет напряжение. Принимающее устройство внутри подает небольшое контрольное напряжение или измерительный ток, а затем определяет, разомкнута или замкнута цепь.

Логика нормально открытого и нормально закрытого контакта

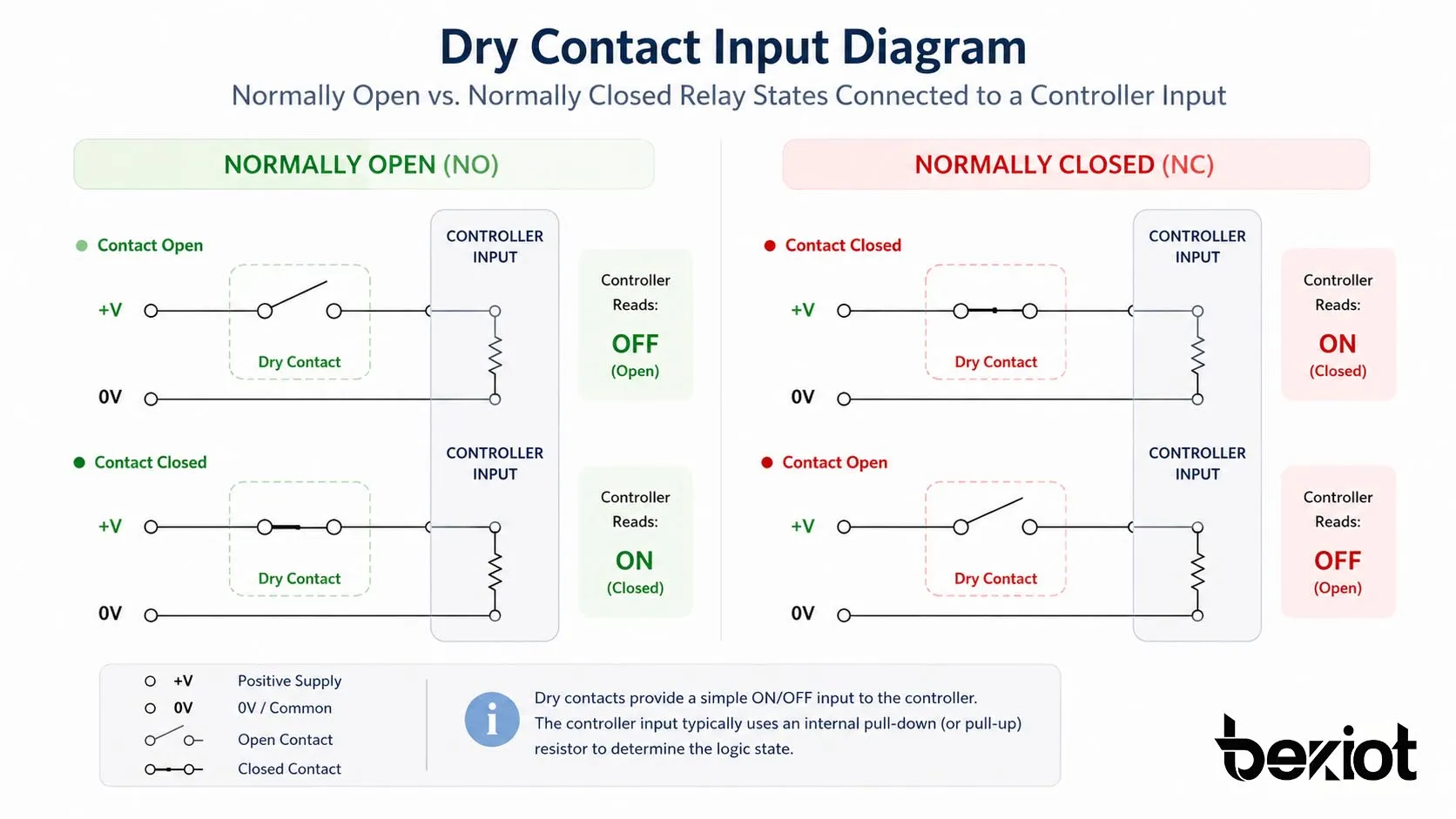

Сухой контактный вход обычно поддерживает два состояния: нормально открытое и нормально закрытое. Нормально открытый контакт в исходном состоянии разомкнут и замыкается при событии. Нормально закрытый контакт в исходном состоянии замкнут и размыкается при событии.

Такая логика важна для проектирования системы. Нормально открытая схема часто применяется для простого запуска событий, а нормально закрытая схема распространена в охранном и безопасностном мониторинге, потому что в некоторых конфигурациях обрыв кабеля или отказ контакта легче обнаружить.

Как он работает в цепи управления

Клемма сухого контактного входа обычно имеет две точки подключения. Внешнее устройство подключает к этим клеммам контакт реле, контакт выключателя, магнитный дверной контакт, контакт тревоги или кнопку. Когда контакт замыкается, входная цепь обнаруживает непрерывность. Когда контакт размыкается, входная цепь обнаруживает разрыв.

Принимающее устройство может использовать внутренний подтягивающий резистор, резистор подтяжки к земле, оптоизолятор или входную схему обнаружения для определения состояния контакта. Внешний контакт не должен подавать напряжение, что уменьшает сложность проводки и повышает совместимость между разными системами.

Обнаружение сигнала вместо передачи питания

Ключевой момент заключается в том, что сухой контактный вход используется для определения состояния, а не для подачи питания. Он не управляет двигателем напрямую, не питает сирену, не включает лампу и не коммутирует большую электрическую нагрузку. Он только сообщает контроллеру, что условие изменилось.

После обнаружения состояния входа система может выполнить запрограммированное действие. Это может быть отправка тревоги, запуск вентилятора, открытие дверного реле, активация уведомления, запись события, переключение режима устройства или передача сигнала на центральную платформу.

Ключевые функции для надежной интеграции

Сухой контактный вход остается популярным, потому что он прост, недорог и совместим со многими полевыми устройствами. Для базового мониторинга событий ему не требуется преобразование протоколов, а при правильном типе кабеля и защите его часто можно прокладывать на сравнительно большие расстояния.

Простой контроль состояния включено-выключено

Самая важная функция — бинарное определение состояния. Вход считывает, открыт или закрыт контакт, поэтому подходит для сигнализаций, концевых выключателей, аварийных кнопок, поплавковых выключателей, дверных датчиков, релейных выходов, контактов неисправности оборудования и многих других простых точек состояния.

Эта простота делает сухой контактный вход полезным как в старых, так и в новых системах. Устаревшее оборудование на реле часто можно подключить к современным шлюзам, ПЛК, контроллерам BMS или платформам удаленного мониторинга без замены исходного полевого устройства.

Электрическая изоляция и защита системы

Многие модули сухого контактного входа имеют функции изоляции, например оптоизоляцию или отдельные низковольтные входные цепи. Это снижает риск взаимных помех между разными системами и защищает контроллер от нежелательного электрического воздействия.

Однако сухой контактный вход не следует путать с универсальным высоковольтным входом. Если вход рассчитан только на безвольтовые контакты, подача внешнего напряжения может повредить оборудование. Перед подключением полевой проводки монтажники должны всегда проверять тип входа, номинальное напряжение, схему подключения и инструкции производителя.

Гибкая настройка срабатывания

В программном обеспечении сухой контактный вход обычно можно настроить для разных режимов срабатывания. Система может считать замыкание контакта тревогой, размыкание контакта тревогой или регистрировать оба изменения состояния как события. Некоторые устройства также поддерживают задержку, подавление дребезга, срабатывание по фронту, подсчет импульсов или фиксирующую логику.

Настройки подавления дребезга и задержки особенно полезны, когда механические выключатели создают нестабильные сигналы при быстром движении контакта. Без фильтрации контроллер может обнаружить несколько быстрых изменений вместо одного чистого события.

Распространенные типы интерфейса и вопросы проводки

Проводка сухого контактного входа проста, но правильное планирование все равно важно. Для базового выключателя может хватить простого двухпроводного соединения, а приложения безопасности могут потребовать контролируемых цепей, оконечных резисторов, экранированных кабелей или обнаружения неисправностей.

Двухпроводное подключение контакта

Самый распространенный способ подключения использует два провода между внешним контактом и входной клеммой. Когда внешний контакт замыкается, входная цепь становится полной. Когда контакт размыкается, входная цепь разрывается.

Этот способ легко внедрить, и он подходит для многих базовых точек мониторинга. Он часто используется для кнопок, релейных выходов, датчиков уровня воды, дверных контактов, контактов состояния машин и простых контактов тревоги.

Контролируемый вход с оконечным резистором

Некоторые охранные и пожарные системы используют контролируемые входные цепи. Вместо определения только открытого или закрытого состояния контроллер отслеживает сопротивление цепи. Это позволяет системе различать нормальное состояние, тревогу, короткое замыкание и обрыв кабеля.

Значения оконечных резисторов должны соответствовать конструкции контроллера. Неверные сопротивления, плохая проводка или смешение типов цепей могут вызвать ложные тревоги или ошибки контроля. Для регламентированных пожарных и жизненно важных систем монтаж должен соответствовать местным нормам и сертифицированному методу подключения производителя оборудования.

Где этот интерфейс обычно используется

Сухой контактный вход широко используется, потому что многие устройства могут предоставлять релейный выход или контакт выключателя. Он не ограничен одной отраслью. Тот же базовый принцип встречается на промышленных предприятиях, в интеллектуальных зданиях, транспортных объектах, энергетических площадках, кампусах, складах, гостиницах, больницах и общественной инфраструктуре.

Промышленная автоматизация и мониторинг оборудования

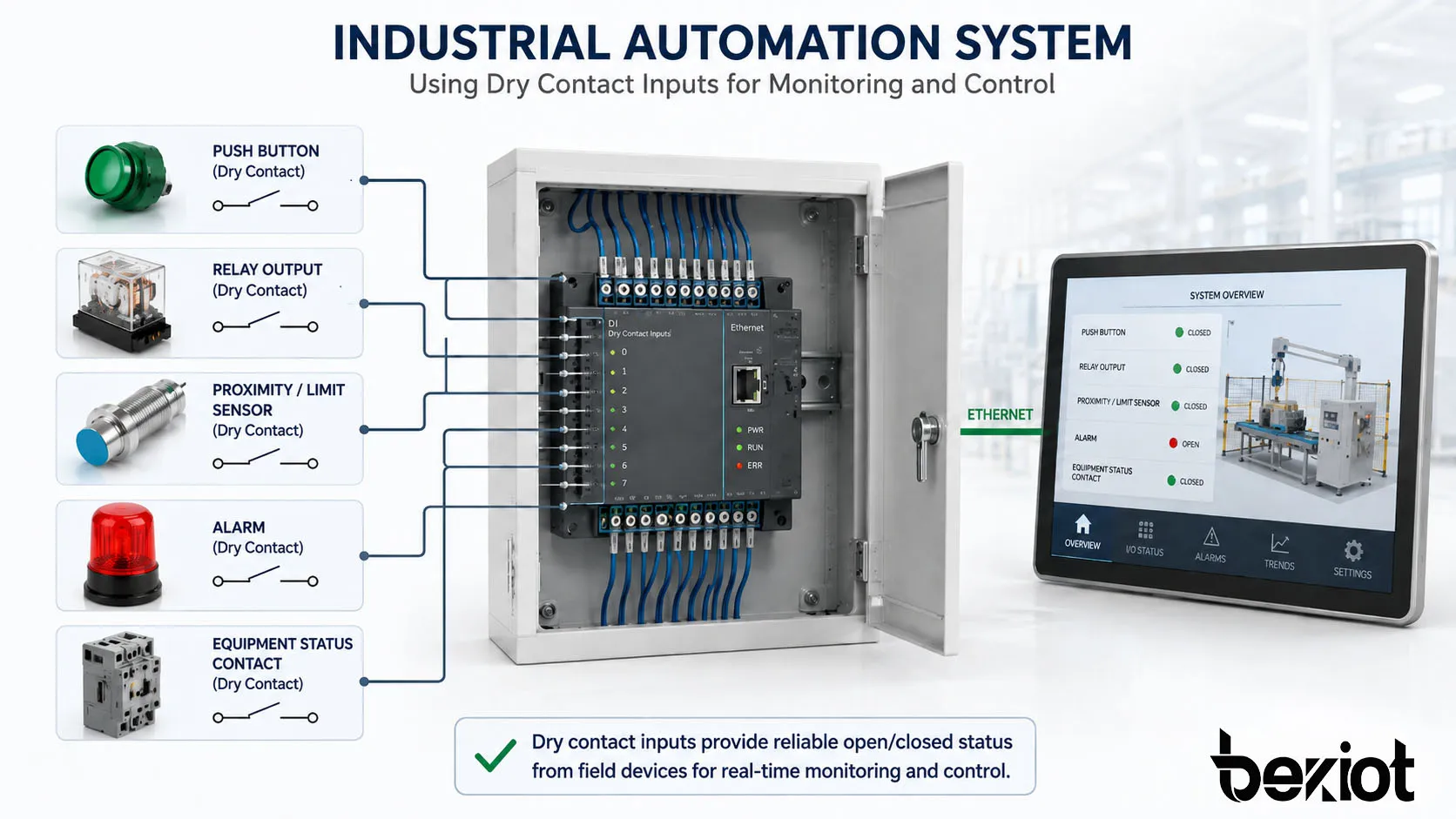

В промышленной среде сухой контактный вход часто используется для контроля рабочего состояния машин, аварийных сигналов, обратной связи аварийной остановки, концевых выключателей, реле давления, датчиков уровня, реле температурной тревоги и контактов состояния энергосистем.

Эти сигналы могут подключаться к ПЛК, RTU, SCADA-шлюзам, промышленным компьютерам или удаленным модулям ввода-вывода. После сбора система может отображать состояние оборудования, запускать тревоги, записывать события обслуживания или поддерживать автоматическую логику управления.

Управление зданиями и системы HVAC

В автоматизации зданий сухой контактный вход может применяться для состояния вентиляторов, отказа насосов, тревоги фильтра, обнаружения утечки воды, обратной связи дымовой заслонки, датчиков занятости, состояния лифта, положения двери доступа и сигналов управления энергией.

Поскольку многие здания все еще используют устройства с релейными выходами, сухой контактный вход полезен для подключения традиционного электромеханического оборудования к современным BMS-платформам. Он поддерживает централизованный мониторинг без требования, чтобы каждое устройство поддерживало один и тот же протокол связи.

Охрана, контроль доступа и системы сигнализации

Охранные системы часто используют сухие контактные входы для магнитных дверных контактов, релейных выходов датчиков движения, тревожных кнопок, тамперных переключателей, сигналов вторжения, состояния ворот и обратной связи событий контроля доступа.

В таких системах важны скорость реакции и надежность. Вход должен быть настроен с правильной логикой NO или NC, а проводка при необходимости должна быть защищена от случайного отсоединения, помех или несанкционированного вмешательства.

Связь, уведомления и удаленное управление

Сухой контактный вход также может связывать физические события с системами связи. Например, реле тревоги может активировать IP-шлюз уведомлений, контроллер оповещения, систему голосовой тревоги, SMS-модуль, устройство удаленного мониторинга или диспетчерскую платформу.

Это делает сухой контактный вход полезным в проектах, где старое оборудование нужно подключить к цифровым коммуникационным процессам. Простой релейный выход полевого устройства может стать триггером для голосовых вызовов, широковещательных сообщений, визуальных оповещений, журналов событий или заявок на удаленное обслуживание.

Преимущества для проектировщиков систем

Ценность сухого контактного входа заключается не только в технической простоте. Он также помогает проектировщикам систем практически интегрировать разные бренды, разные поколения оборудования и разные платформы управления.

Высокая совместимость между устройствами

Поскольку сигнализация сухого контакта основана на состояниях открытого и закрытого контакта, она может работать в разных категориях продуктов. Датчик, реле, контроллер, панель сигнализации или выход машины не обязан использовать тот же цифровой протокол, что и принимающая система.

Это особенно полезно в проектах модернизации. Вместо замены всего устаревшего оборудования интеграторы могут использовать модули сухого контактного входа для сбора важных сигналов состояния и передачи их в более новую платформу управления.

Низкая сложность и простое обслуживание

Проводку сухого контакта легче понять, чем многие интерфейсы передачи данных. Техники часто могут проверить состояние контакта базовыми инструментами, подтвердить целостность проводки и определить, вызвана ли проблема полевым устройством, кабелем или входным модулем.

Для обслуживающих команд такая простота сокращает время диагностики. Она также упрощает документацию, потому что каждую входную точку можно обозначить по ее физической функции, например «неисправность насоса», «дверь открыта», «тревога активна» или «ручная кнопка вызова».

Надежное срабатывание событий

Сухой контактный вход подходит для надежного запуска событий, когда проводка, номинал контакта и настройки входа спроектированы правильно. Он устраняет необходимость в сложной программной связи, когда нужно обнаружить только простое условие.

Для критических приложений надежность можно повысить с помощью экранированных кабелей, защиты от перенапряжений, контролируемых шлейфов, правильного заземления, настроек подавления дребезга и четких процедур обслуживания.

Сравнение сухого контактного входа с мокрым контактным входом

Главное различие между сухим и мокрым контактом состоит в том, подает ли полевой сигнал напряжение. Сухой контакт не подает напряжение; он только открывает или закрывает цепь. Мокрый контактный вход получает активный сигнал напряжения от внешнего устройства, например 12 В DC, 24 В DC или другой номинальный уровень.

Это различие важно при монтаже. Подключение питаемого мокрого сигнала к сухому контактному входу может повредить входную цепь, если устройство не рассчитано на это. Аналогично подключение сухого релейного контакта к мокрому контактному входу может не работать, если входная цепь не получает нужное напряжение из правильного источника.

Замечания по выбору и внедрению

Выбор правильного модуля сухого контактного входа зависит от среды применения, числа входных точек, расстояния проводки, времени реакции, требований к контролю и интеграционной платформы. Простому внутреннему выключателю может быть достаточно базовой входной клеммы, а промышленные и наружные системы могут требовать более сильной защиты.

Проверьте характеристики входа перед подключением

Перед монтажом подтвердите, является ли вход действительно сухим контактом, мокрым контактом или настраиваемым. Руководство должно указывать входное напряжение, измерительный ток, метод изоляции, максимальную длину кабеля, тип клемм, поддерживаемую логику NO или NC и рекомендуемую схему подключения.

При подключении к стороннему оборудованию также проверьте номинал релейного контакта на стороне выхода. Хотя сухой контактный вход обычно использует малый измерительный ток, релейный контакт все равно должен подходить для входной цепи и рабочей среды.

Учитывайте шум, расстояние и окружающую среду

Длинные кабельные трассы, близкие электродвигатели, линии высокого напряжения, воздействие молнии и промышленные электромагнитные помехи могут влиять на надежность сигнала. Экранированный кабель, отделение от силовой проводки, защита от перенапряжений и правильное заземление помогают повысить стабильность.

Наружные или тяжелые условия могут потребовать водонепроницаемых распределительных коробок, коррозионностойких клемм, кабельных вводов и регулярного осмотра. В системах, связанных с безопасностью, проводка должна быть четко документирована и проверяться в рамках планового обслуживания.

Назначьте каждому входу понятное системное действие

Сухой контактный вход полезен только тогда, когда принимающая система знает, что делать с сигналом. Каждый вход должен иметь понятное имя, логику события, приоритет тревоги, правило уведомления, способ сброса и процедуру обслуживания.

Например, вход «дверь принудительно открыта» может запускать охранную тревогу, а вход «неисправность насоса» — уведомлять обслуживающий персонал. Вход «ручная аварийная кнопка» может требовать немедленной эскалации, записи события и связи с видео или системой громкого оповещения.

Типичные ошибки проектирования, которых следует избегать

Распространенная ошибка — считать, что все цифровые входы одинаковы. Сухой контактный вход, мокрый контактный вход, аналоговый вход, импульсный вход и интерфейсы связи имеют разные назначения. Неправильный тип входа может привести к ненадежному обнаружению или повреждению оборудования.

Другая ошибка — игнорировать контактную логику. Если настройки нормально открытого и нормально закрытого контакта перепутаны, система может показывать тревогу при нормальной работе или не обнаружить реальное событие. Перед сдачей нужны четкая маркировка и испытания при вводе в эксплуатацию.

Также важно не перегружать понятие сухого контакта. Сухой контактный вход не следует использовать как выход питания, драйвер нагрузки или замену полноценного протокола связи, когда нужны подробные данные устройства. Он лучше всего подходит для простой детекции состояния и событий.

FAQ

Сухой контактный вход — это то же самое, что релейный вход?

Они тесно связаны, но не всегда идентичны. Сухой контактный вход часто принимает сигнал релейного контакта, но также может принимать сигналы от выключателей, кнопок, магнитных контактов или других безвольтовых контактов. Главное требование — подключенный контакт не должен подавать внешнее напряжение, если вход не рассчитан на его прием.

Можно ли напрямую подключить 24 В DC к сухому контактному входу?

Только если в руководстве устройства ясно указано, что вход принимает это напряжение или поддерживает режим мокрого контакта. Многие сухие контактные входы рассчитаны только на безвольтовые контакты. Подача 24 В DC на вход только для сухого контакта может повредить цепь.

В чем разница между нормально открытой и нормально закрытой проводкой сухого контакта?

Нормально открытая проводка означает, что контакт в исходном состоянии открыт и замыкается при событии. Нормально закрытая проводка означает, что контакт в исходном состоянии закрыт и размыкается при событии. Правильный выбор зависит от приложения, требований отказобезопасности и логики тревоги.

Где сухой контактный вход используется чаще всего?

Он часто используется в системах ПЛК, автоматизации зданий, панелях сигнализации, контроле доступа, HVAC-оборудовании, промышленных машинах, насосных станциях, системах удаленного мониторинга, аварийных кнопках и шлюзах уведомлений. Он особенно полезен, когда нужно контролировать простой открытый или закрытый статус.

Поддерживает ли сухой контактный вход передачу данных?

Нет. Сухой контактный вход только обнаруживает состояние контакта. Он не может передавать подробные данные, такие как значения температуры, диагностика устройства, информация пользователя или сетевые сообщения. Для подробного обмена данными системам обычно нужны протоколы Modbus, BACnet, SIP, MQTT, Ethernet/IP или другие методы связи.
