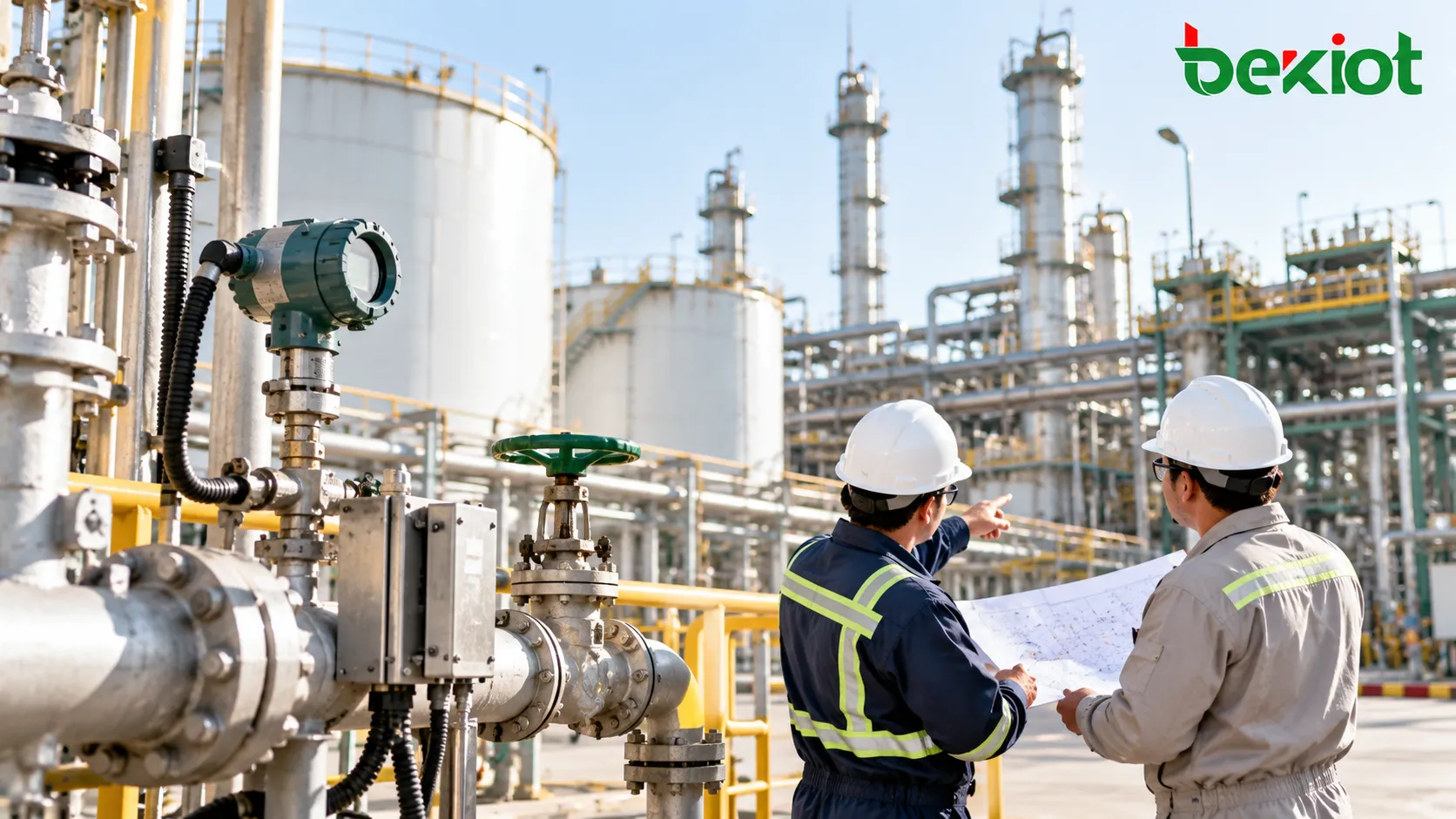

Установки переработки нефти и газа, станции перекачки растворителей и окрасочные линии могут выделять горючие газы или пары, но не весь завод относится к одному и тому же уровню опасности. В североамериканских проектных чертежах, на шильдиках оборудования и в технических условиях закупки Class I, Division 1 (сокращённо Class I Div 1 или C1D1) является важной классификацией опасной зоны, означающей, что при определённых условиях процесса может возникать способная воспламениться смесь горючего газа или пара.
Чтобы понять C1D1, необходимо сначала разделить два понятия: зона определяется классификацией опасных мест, а оборудование должно подтвердить свою пригодность для этой зоны. «Class I, Division 1» — не универсальный сертификат качества для обычной промышленной продукции, и его нельзя вывести из таких характеристик, как водонепроницаемость, коррозионная стойкость или металлический корпус. Только совместная проверка класса зоны, группы газа, температурных условий, вида защиты и способа монтажа даёт полное основание для выбора.
Определение Class I, Division 1 и границы опасности
Class I означает опасность газов и паров
Традиционная североамериканская система Class/Division делит опасные зоны по категории горючего вещества. Class I относится к горючим газам и парам горючих жидкостей; Class II — главным образом к горючей пыли; Class III — к горючим волокнам и пуху. На одном объекте в разных помещениях или технологических участках могут применяться разные категории, поэтому все взрывоопасные участки нельзя единообразно обозначать как Class I.
Как определяется Division 1
Согласно базовому определению североамериканской классификации опасных зон, Class I, Division 1 охватывает главным образом следующие случаи: воспламеняемая концентрация горючих газов или паров может возникать при нормальной эксплуатации; она часто возникает из-за ремонта, обслуживания или утечек; либо при отказе оборудования или процесса может выделяться опасная концентрация одновременно с отказом электрооборудования, создавая риск воспламенения. Основанием служат фактические условия процесса, а не только наличие запаха на месте.
В отличие от этого, Division 2 больше касается среды, обычно контролируемой закрытыми системами, где опасная среда может выделяться только при аномальном повреждении или аномальной работе. Граница между Division 1 и Division 2 должна определяться квалифицированным персоналом с учётом источников выделения, режима работы, вентиляции и размещения оборудования. Насосные участки, узлы клапанов, точки отбора проб и прилегающие проходы в одном цехе могут иметь разные результаты классификации.
Нормативная система Северной Америки для опасных зон и ответственность за соответствие
В проектах США требования OSHA к опасным зонам, применимая редакция NFPA 70 «National Electrical Code» (NEC) и основания сертификации конкретного оборудования совместно образуют рамки технической проверки. OSHA 29 CFR 1910.399 определяет категории зон, 1910.307 устанавливает требования к электрооборудованию и монтажу в опасных зонах; NEC служит руководством по проектированию, прокладке и монтажу электросистем в классифицированных зонах. Фактически применяемая редакция норм должна соответствовать требованиям места проекта и решению компетентного органа (AHJ).
Со стороны оборудования распространёнными техническими основаниями являются UL 1203 (взрывонепроницаемое и защищённое от воспламенения пылью электрооборудование для определённых опасных зон) и UL 913 (искробезопасное оборудование и связанное оборудование). Однако упоминание стандарта UL в технической документации не означает, что конкретный продукт уже получил соответствующую сертификацию; необходимо проверить действующие сертификационные записи, модель, маркировку и ограничения.
Проектировщик: подтвердить технологическую среду, источники выделения, условия вентиляции, класс зоны и применимые нормы.
Поставщик продукции: предоставить данные шильдика, область сертификации и инструкцию по монтажу, соответствующие фактически закупаемой модели.
Монтаж и приёмка: проверить соответствие кабелей, трубопроводов, уплотнений, заземления и взрывозащитных конструкций проекту и утверждённым условиям монтажа.
Эксплуатация и обслуживание: хранить схемы зон, перечни оборудования, протоколы проверок и историю изменений, чтобы ремонтные работы не нарушали исходные защитные свойства.
Для международных проектов сертификаты ATEX, IECEx или других систем могут помочь в инженерной оценке, но нельзя только по названию сертификата считать, что он автоматически удовлетворяет североамериканским требованиям к монтажу Class I, Division 1. Следует проверить признанный в юрисдикции проекта способ сертификации и конкретную маркировку оборудования.
Как читать полную маркировку оборудования C1D1
«Class I, Div 1» на шильдике — лишь часть условий выбора. Необходимо также проверить группу газа, температурный класс, допустимую температуру окружающей среды, вид защиты и условия сертификата. Для электрических коммуникационных терминалов интерфейс линии и связанное с ним оборудование также могут быть ограничены условиями сертификации.
| Пункт проверки | Представляемая техническая информация | Типичный риск при выборе |
|---|---|---|
| Class | Категория опасной среды; Class I — газ или пар | Смешивание опасности пыли/волокон с опасностью газа |
| Division | Условия и частота возникновения опасной среды | Использование оборудования только для Division 2 вместо Division 1 |
| Gas Group | Группа газа или пара A, B, C, D и т. д. | Проверка только класса зоны без учёта конкретной среды |
| Temperature Code | Класс максимальной температуры поверхности оборудования при заданных условиях | Нагретые поверхности могут превысить допустимые условия среды |
| Protection / Approval | Признанный способ защиты от воспламенения и область применения | Суждение о соответствии только по массивному корпусу, рекламному листу или похожей модели |
| Ambient / Conditions | Номинальная температура окружающей среды, ограничения монтажа и дополнительные условия | Высокая/низкая температура на месте или способ подключения выходят за утверждённые условия |
Группы газов A, B, C, D нельзя заменять произвольно
В системе Class I Group A обычно представлена ацетиленом, Group B — водородом, Group C — этиленом, Group D — пропаном. Деление отражает характеристики воспламенения и распространения взрыва различных газов или паров. Оборудование, маркированное для Group D, не может напрямую использоваться в среде Group B или Group A; необходимо по пунктам подтвердить фактическую среду и область действия сертификата.
T-код служит для ограничения риска воспламенения от горячих поверхностей
Источником воспламенения в опасных зонах являются не только электрические искры; перегретые при работе поверхности оборудования также могут воспламенить окружающую атмосферу. В распространённых температурных кодах T1, T2, T3, T4, T5 и T6 соответствуют максимальным температурам поверхности 450 °C, 300 °C, 200 °C, 135 °C, 100 °C и 85 °C; существуют и более детальные подклассы. Температурный класс выбранного оборудования должен соответствовать требованиям температуры самовоспламенения среды на месте и применимым нормативным условиям; решение нельзя принимать только по размеру буквы или цифры.
Например, если в документации оборудования указано «Class I, Division 1, Groups C,D, T4», это означает лишь, что заявленная граница применения относится к соответствующей категории, группе и температурному классу; это пример чтения маркировки, а не подтверждение существования уже сертифицированного конкретного продукта. При фактической закупке всё равно необходимо проверить полный шильдик, сертификационные документы и условия температуры окружающей среды.
Выбор взрывонепроницаемой оболочки, искробезопасности и других видов защиты
Взрывонепроницаемая оболочка (Explosionproof)
Взрывонепроницаемое электрооборудование выдерживает возможный внутренний взрыв при заданных условиях благодаря проверенной оболочке и соединительным поверхностям и предотвращает воспламенение внешней заданной атмосферы внутренним пламенем или горячими газами. Оно не гарантирует, что внутри оборудования никогда не возникнет горение, и не означает «чем толще металлический корпус, тем безопаснее». Соединительные поверхности, крепёж, вводы и уплотнительные конструкции должны сохранять сертифицированное проектное состояние.
Этот вид защиты встречается в промышленных шкафах управления, светильниках, полевых станциях управления и некоторых стационарных средствах связи. При монтаже следует уделять внимание способу ввода кабеля, соответствию резьбы, клеммной камере, уплотнениям и предписанному изготовителем способу обслуживания; самовольное сверление, переделка соединителей или замена несовместимыми деталями могут сделать исходную взрывозащиту недействительной.
Искробезопасность (Intrinsically Safe)
Искробезопасная техника исходит из энергии цепи и ограничивает электрическую и тепловую энергию, возможную при нормальных и заданных условиях отказа, до уровня, недостаточного для воспламенения целевой опасной атмосферы. Она часто используется в датчиках, измерительных цепях, маломощных сигнальных устройствах и некоторых коммуникационных терминалах. Безопасность зависит не только от самого полевого устройства, но и от барьеров безопасности, разделителей, связанного оборудования, а также параметров системы, таких как ёмкость и индуктивность линии.
«Искробезопасный терминал» не означает, что его можно подключить к любому коммутатору, источнику питания или кабелю. Необходимо проверить полную цепь и связанное оборудование по контрольному чертежу, соответствию параметров и мерам изоляции. Некоторые утверждённые схемы защиты избыточным давлением или продувкой также могут применяться для определённых мест, но должны реализовываться в соответствии со специальным проектом и условиями сертификации; виды защиты нельзя заменять друг другом.
Различия между Division 1, Division 2 и Zone 1
В североамериканской инженерии встречаются системы Class/Division и Class/Zone; в международных проектах также распространена зональная классификация IEC/ATEX. Все они оценивают вероятность возникновения взрывоопасной атмосферы, но различаются рамками определений, путями сертификации и маркировкой оборудования; цифру «1» нельзя понимать как взаимозаменяемую.
| Название классификации | Базовый принцип оценки | Замечания при выборе |
|---|---|---|
| Class I, Division 1 | Воспламеняемая концентрация газа или пара может возникать при нормальной работе, частых утечках при обслуживании или заданных сочетаниях отказов | Проверить пригодность оборудования в системе Division и полную маркировку газа и температуры |
| Class I, Division 2 | Нормальное состояние обычно контролируется закрытием или иными мерами; опасные концентрации связаны главным образом с аномальными ситуациями | Оборудование Division 2 нельзя напрямую использовать в Division 1 |
| Zone 0 | Взрывоопасная газовая атмосфера присутствует непрерывно или длительно | Более строгие требования к оборудованию, чем для типовых сценариев Zone 1 |
| Zone 1 | Взрывоопасная газовая атмосфера может возникать при нормальной работе | Проверка в соответствии с принятой в проекте системой Zone и маркировкой оборудования |
| Zone 2 | При нормальной работе маловероятна; при возникновении обычно кратковременна | Нельзя заменять область сертификации Division только по сходству значения |
Некоторые условия Division 1 могут концептуально пересекаться со сценариями Zone 0 или Zone 1, но Division 1 не равно ATEX Zone 1. Если оборудование имеет двойную маркировку, необходимо отдельно проверить допустимые опасные среды, группы газов и температурные классы обеих маркировок, а также соблюдать схемы зонирования проекта и требования местного компетентного органа.
Для одного и того же Class и группы газа оборудование, сертифицированное для Division 1, обычно может применяться и в Division 2; однако условия по температуре, окружающей среде, прокладке и сертификации оборудования всё равно должны выполняться. Наоборот, оборудование, предназначенное только для Division 2, нельзя применять в Division 1 лишь из-за внешнего сходства.
Какие промышленные места могут относиться к Class I, Division 1
C1D1 чаще связан с точками выделения горючей среды, а не с названием отрасли в целом. Для классификации зоны обычно требуется проанализировать свойства среды, количество источников выделения, частоту эксплуатации и ремонта, эффективность вентиляции и пространственное соотношение с соседним оборудованием.
Добыча, хранение, транспортировка и погрузка нефти и газа
Устьевые установки, зоны около сепараторов, точки отбора проб, интерфейсы налива в резервуарных парках, уплотнения насосов и некоторые аналитические будки могут требовать оценки Division 1. Обычный проход вдоль закрытых трубопроводов вдали от источника выделения не обязательно относится к тому же классу, что и точка подключения налива. Границы опасности определяются по фактическим условиям и утверждённым схемам зон.
Химические растворители и окрасочные процессы
Перекачка растворителей, открытые реакторы, налив в бочки, смесительные посты и окрасочные участки с летучими растворителями могут образовывать горючие пары при нормальной работе. Местная вытяжка, степень герметичности и способ работы влияют на опасную зону; нельзя划分 зону только по внешнему виду здания или степени защиты оборудования.
Промышленная связь и точки оповещения
Взрывозащищённые телефоны, станции экстренного вызова, переговорные терминалы, кнопки тревоги, светозвуковые оповещатели и оборудование громкоговорящего оповещения в опасных зонах также являются электроустановками, требующими проверки. Особенно важно: даже если IP PBX или сервер управления установлены в безопасной зоне, телефоны, интерфейсы шлюзов, источники питания и элементы проводки, размещённые в опасной зоне, должны соответствовать местным применимым требованиям. Нельзя использовать обычный SIP-телефон с дополнительным водозащитным боксом как оборудование C1D1.
Почему IP, NEMA и классы коррозионной стойкости не заменяют взрывозащитную сертификацию
Промышленное оборудование часто имеет обозначения IP66, IP67, NEMA 4X, стойкость к соляному туману или удару. Эти показатели касаются способности оболочки противостоять воде, пыли, коррозии и механическим воздействиям, тогда как пригодность C1D1 касается риска воспламенения в среде горючих газов или паров. Эти две группы требований независимы и часто должны выполняться одновременно.
IP66: обычно означает пыленепроницаемость и защиту от сильных струй воды; не доказывает, что внутренняя электрическая искра не воспламенит горючий газ.
IP67: обычно касается пыленепроницаемости и кратковременного погружения при заданных условиях; не равнозначно всем требованиям высоконапорной мойки или коррозионной стойкости.
NEMA 4X: уделяет внимание защите оболочки и коррозионной стойкости в определённых средах, но не даёт автоматического права применения в Class I, Division 1.
Стойкость к соляному туману, УФ и удару: влияет на долговременную надёжность, но не заменяет класс опасной зоны, группу газа и температурную маркировку.
Например, промышленный телефон на открытой химической площадке может требовать как пригодности C1D1, так и стойкости к дождю, соляному туману, солнечному излучению и перепадам температуры. При инженерном выборе следует отдельно перечислять обе группы условий, а не использовать общее название «взрывозащищённый водонепроницаемый телефон». Класс окружающей среды оборудования также должен соответствовать кабельным вводам, монтажным аксессуарам и способу обслуживания на месте.
Процесс выбора от схемы зонирования до закупки оборудования
Надёжный процесс закупки начинается с информации об опасности на месте, а не с выбора продукта и последующего поиска сертификата. Проектировщики, закупщики и монтажники могут сформировать прослеживаемую запись выбора по следующим шагам.
Подтвердить пространственные границы: получить утверждённую схему опасных зон, план расположения, высоту монтажа оборудования и описание источников выделения; проверить, находится ли целевая точка в Division 1, Division 2 или в неопасной зоне.
Уточнить среду: собрать наименование, состав и рабочие данные горючих газов или паров; по применимым нормам определить группу газа и соответствующие характеристики воспламенения; смешанные среды нельзя просто классифицировать по названию.
Определить температурные условия: проверить требуемый T-код, температуру самовоспламенения, максимальную и минимальную температуру окружающей среды, а также возможное влияние солнечной радиации, технологических источников тепла или отложений.
Выбрать вид защиты: в зависимости от потребляемой мощности, способа подключения и требований обслуживания выбрать утверждённую взрывонепроницаемую, искробезопасную или иную подходящую защиту; проверить связанное оборудование и условия всей системы.
Проверить доказательства: сопоставить шильдик, полную модель, сертификационные документы, применимую группу газа, номинальную температуру окружающей среды и инструкцию по монтажу с требованиями проекта по пунктам.
Проверить интерфейсы на месте: убедиться, что ввод кабелей, трубопроводы, взрывозащитные уплотнения, клеммы, заземление, питание и линии связи могут быть выполнены утверждённым способом, чтобы аксессуары не стали слабым звеном.
Проверить экологические и эксплуатационные требования: отдельно оценить защиту IP/NEMA, коррозию, вибрацию, удар, очистку, слышимость, способ связи и требования к действиям персонала на месте.
Составить приёмочный перечень: внести ключевые данные шильдика, схему подключения, условия сертификации, объём испытаний и номера позиций оборудования в документы закупки и приёмки.
Для промышленных систем связи также следует заранее определить границу оборудования между опасной и безопасной зонами. Например, диспетчерская платформа в безопасной зоне может подключаться к сертифицированным терминалам в опасной зоне, но возможность использования терминалом и его цепью соответствующего питания или интерфейса данных должна подтверждаться условиями сертификации оборудования и проектом системы; нельзя считать их совместимыми только потому, что протокол связи также SIP.
Приёмка монтажа, управление обслуживанием и типичные ошибки
Монтаж не заканчивается «установкой сертифицированного оборудования на стену»
Сертифицированное оборудование обеспечивает предусмотренную защиту только при соблюдении условий монтажа. При монтаже необходимо проверить кабельные уплотнения, резьбу труб, положение уплотнений, заземление и уравнивание потенциалов, заглушки неиспользуемых вводов, крепление оболочки и аксессуары, требуемые изготовителем. Для искробезопасных цепей также проверяются способ изоляции, связанное оборудование, параметры кабеля и документация цепи. Все работы должны выполняться соответствующим квалифицированным персоналом по действующим нормам.
На этапе пусконаладки необходимо проверять как электрическую безопасность, так и фактическую функцию. Для телефонов в опасной зоне или терминалов экстренного вызова с одной кнопкой следует проверять установление вызова, срабатывание тревоги, отказ питания и взаимодействие с центром управления, но нельзя выполнять так называемые «испытания взрывозащиты», самовольно открывая находящуюся под напряжением взрывонепроницаемую оболочку или искусственно создавая среду горючего газа.
Эксплуатация и обслуживание должны сохранять сертифицированное состояние
При эксплуатации необходимо регулярно проверять повреждения оболочки, коррозию, состояние уплотнений, крепёж, вводы, заземление и аномальный нагрев. Перед заменой деталей, изменением проводки, добавлением внешнего громкоговорителя или изменением питания следует проверить, не выходит ли это за исходные рамки сертификации и монтажа. При изменении технологической среды, реконструкции вентиляции или изменении условий резервуаров необходимо повторно оценить применимость классификации зон.
| Типичная ошибка | Фактический риск | Правильное решение |
|---|---|---|
| Наличие водозащитного сертификата достаточно для Division 1 | Водозащита оболочки не означает способность предотвращать воспламенение | Отдельно проверить область сертификации C1D1 и класс окружающей среды |
| Маркировка Explosionproof подходит для всех газов | Группа, температура и условия сертификации остаются ограниченными | Проверить фактическую среду и полный шильдик |
| Один сертификат покрывает все серийные модели | Сертификация может относиться только к конкретным моделям и конфигурациям | Сравнить полную модель, версию и область действия сертификата |
| Division 1 равно Zone 1 | Классификация зон и система сертификации оборудования не полностью совпадают | Соблюдать принятый в проекте способ классификации и требования сертификации |
| Замена обычным кабельным вводом не влияет на взрывозащиту | Может нарушить целостность взрывонепроницаемости или параметры искробезопасной системы | Использовать утверждённые способы соединения и совместимые аксессуары |
| После сертификации можно произвольно переделывать оборудование | Сверление, открытие, замена деталей могут сделать защиту недействительной | Следовать документации изготовителя и процедуре управления изменениями |
С точки зрения инженерного управления надёжность оборудования Class I, Division 1 зависит от четырёх звеньев: точное зонирование, соответствующая сертификация, монтаж по нормам и постоянное обслуживание. Связывание сертификационного шильдика, схем зон, монтажных документов и протоколов проверок ценнее, чем хранение одного рекламного листа продукта.
Часто задаваемые вопросы
Можно ли в зоне Class I, Division 1 использовать оборудование, маркированное для Division 2?
Нельзя использовать напрямую. Область применения оборудования, предназначенного только для Division 2, не распространяется автоматически на Division 1; необходимо выбрать оборудование, соответствующее требованиям Division 1 и совпадающее по группе газа, температурным условиям и способу монтажа.
Можно ли оборудование с маркировкой ATEX или IECEx напрямую использовать в американских проектах C1D1?
Нельзя делать вывод только по маркировке ATEX или IECEx. Следует проверить, имеет ли конкретная модель признанное в юрисдикции проекта основание пригодности для опасной зоны, полную североамериканскую маркировку и условия монтажа, и получить подтверждение компетентного органа проекта.
Всегда ли T-код одной и той же модели оборудования действителен при разных температурах окружающей среды?
Не всегда. Температурный класс связан с рабочими и окружающими условиями при сертификации; если температура на месте выходит за установленный диапазон, исходный температурный код может перестать действовать. Следует проверить шильдик, сертификационные документы и ограничения изготовителя по температуре окружающей среды.
Нужно ли проверять взрывозащищённый телефон в опасной зоне вместе с питанием и линиями связи?
Нужно. Корпус телефона, способ питания, клеммы, кабельные вводы и возможное связанное оборудование должны проверяться по их виду защиты и утверждённым условиям системы. Коммутационное оборудование в безопасной зоне не заменяет проверку пригодности терминала и цепи в опасной зоне.
Можно ли сохранить прежнюю классификацию C1D1 после изменения технологической среды или вентиляции?
Не следует сохранять без оценки. Состав среды, частота выделения, давление, температура процесса и условия вентиляции могут изменить границы опасной зоны и группу газа. Квалифицированный персонал должен повторно проверить классификацию зон, установленное оборудование и последующие требования к обслуживанию.
