В профессиональных аудиосистемах чистый сигнал зависит не только от микрофона, громкоговорителя, микшера или усилителя. Важно и то, как сигнал проходит по кабелю.

Балансное аудио — это способ передачи аудиосигнала, предназначенный для уменьшения шума, гула и электромагнитных помех, особенно когда аудиокабели имеют большую длину или проходят через электрически шумную среду. Оно широко применяется в студиях звукозаписи, концертных системах, вещательных комплексах, конференц-залах, системах оповещения, театрах, культовых помещениях, коммерческих AV-инсталляциях, а также в профессиональных интерком- и коммуникационных системах.

Основная идея балансной передачи сигнала

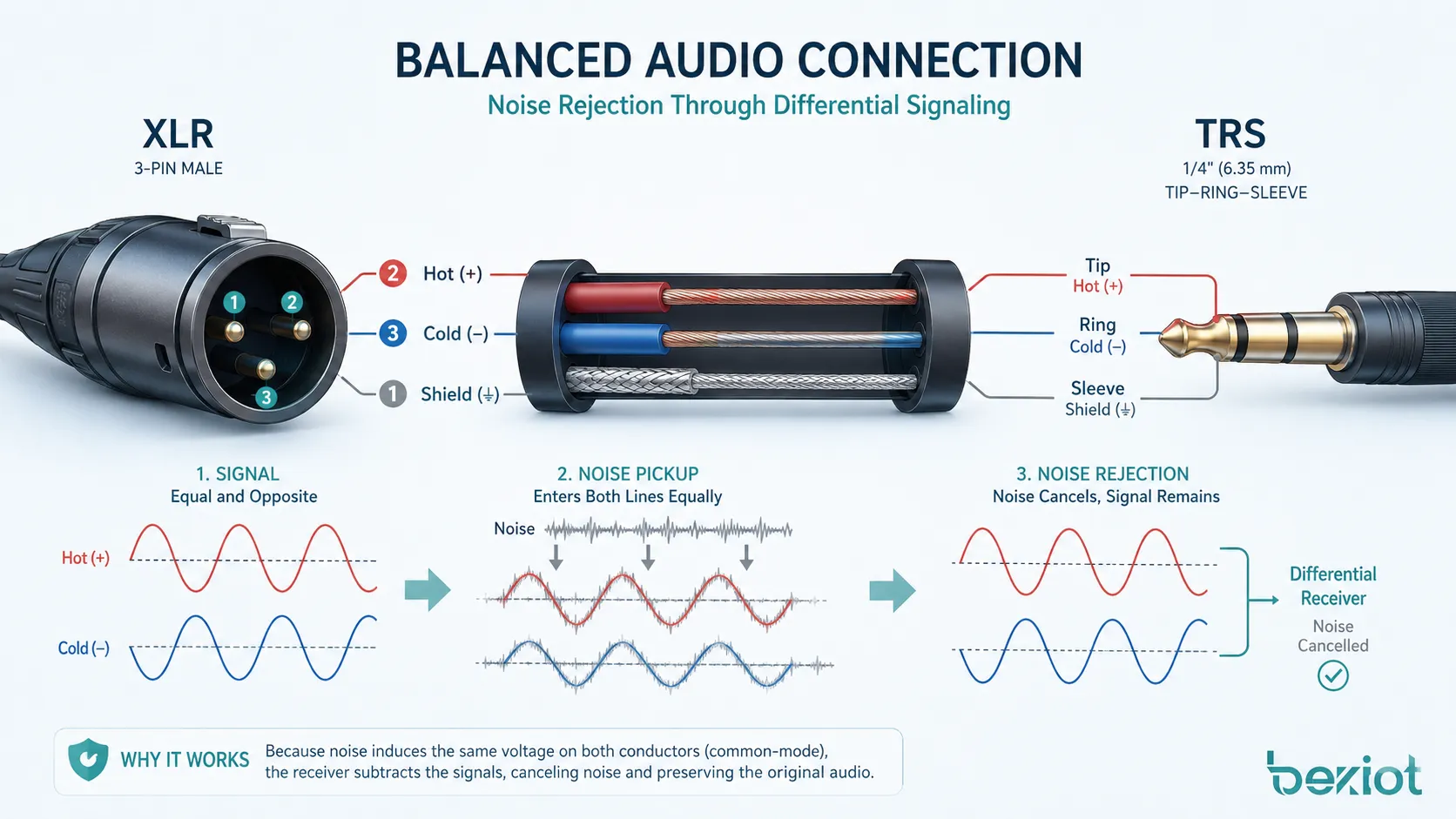

Балансное аудиосоединение обычно использует три проводника: положительную сигнальную линию, отрицательную сигнальную линию и экран или землю. Две сигнальные линии несут одну и ту же аудиоинформацию, но одна линия передает ее в противоположной полярности. На приемной стороне балансный вход сравнивает две линии и восстанавливает исходный аудиосигнал.

Главный плюс состоит в том, что шум, наведенный вдоль кабеля, обычно появляется почти одинаково на обеих сигнальных линиях. Поскольку приемная схема реагирует на разность между двумя проводниками, значительная часть общего шума может быть подавлена. Поэтому балансное аудио особенно полезно в профессиональных системах с длинными кабельными трассами и распространенными электрическими помехами.

Положительный, отрицательный и экранирующий проводники

В типичном балансном кабеле положительный проводник часто называют hot, отрицательный — cold, а экран обеспечивает заземление и защиту от помех. В XLR-разводке контакт 2 обычно является hot, контакт 3 — cold, а контакт 1 — экран или земля. В балансной TRS-разводке tip является hot, ring — cold, а sleeve — экраном.

Экран не предназначен для передачи основного аудиосигнала так же, как две балансные сигнальные жилы. Его задача — защищать пару сигналов от внешних помех и обеспечивать опорный путь, если этого требует конструкция оборудования. Хорошее экранирование и правильное заземление важны для стабильного звучания.

Как работает подавление шума

Принцип снижения шума в балансном аудио основан на дифференциальной передаче сигнала. Когда балансный кабель проходит рядом с силовыми кабелями, диммерами освещения, двигателями, радиочастотными источниками или другим электрическим оборудованием, в кабеле могут наводиться помехи. В идеальном случае такая помеха появляется почти одинаково на обоих сигнальных проводниках.

На приемной стороне балансный вход усиливает разницу между линиями hot и cold. Поскольку полезный аудиосигнал имеет противоположную полярность на двух линиях, он сохраняется. Поскольку нежелательный шум на обеих линиях похож, он в значительной степени взаимно компенсируется. Этот процесс называют подавлением синфазного сигнала.

Подавление синфазного сигнала

Подавление синфазного сигнала — это способность балансного входа отвергать сигналы, общие для обоих проводников. Чем выше эта способность, тем лучше система уменьшает гул, жужжание и электромагнитные помехи. В профессиональном оборудовании этот показатель часто указывается как коэффициент подавления синфазного сигнала, или CMRR.

CMRR определяется не только кабелем. Он зависит от качества входной схемы, разводки разъема, симметрии кабеля, метода заземления и электрической среды. Плохая входная схема или неправильно распаянный разъем могут снизить эффект балансного соединения даже при качественном кабеле.

Почему важна длина кабеля

Короткие аудиокабели могут работать приемлемо даже при небалансном подключении, особенно в простых настольных или бытовых системах. Однако длинные трассы гораздо чаще ловят помехи. Микрофонный кабель через сцену, линейный кабель в стойке или аудиолиния через здание могут подвергаться воздействию источников шума.

В таких ситуациях предпочтительно балансное аудио, потому что оно рассчитано на более чистую передачу на расстоянии. Это не означает неограниченную длину кабелей, но делает их гораздо более подходящими для профессиональных инсталляций по сравнению с обычными небалансными соединениями.

Основные особенности балансного аудио

Балансное аудио — это не просто тип кабеля. Это полноценный сигнальный интерфейс, включающий выходную схему, кабель, разъем и входную схему. Чтобы получить полный эффект, источник и приемник должны поддерживать балансный режим.

Трехпроводное соединение

Самый узнаваемый признак балансного аудио — использование трех проводников. Это может быть 3-контактный XLR, 1/4-дюймовый TRS, клеммный блок или другой профессиональный формат подключения. Однако сам физический разъем не всегда гарантирует балансную работу, поэтому характеристики оборудования нужно проверять.

Например, разъем TRS может использоваться для балансного моно-аудио, но также и для небалансных стереонаушников. XLR чаще всего балансный, но некоторые устройства используют его для других типов сигналов. Поэтому важны правильная распайка и совместимость устройств.

Высокая устойчивость к помехам

Балансное аудио предназначено для снижения гула, жужжания, радиочастотных и электромагнитных помех. Это особенно важно в помещениях с осветительными системами, распределением питания, лифтами, HVAC, двигателями, проекторами, LED-экранами, беспроводными системами или плотными AV-стойками.

В реальных инсталляциях балансное аудио помогает сохранять разборчивость речи, качество музыки и надежность системы. Поэтому профессиональные микрофоны, микшеры, аудиоинтерфейсы, DSP-процессоры, усилители и сценические боксы обычно имеют балансные входы и выходы.

Совместимость с профессиональным оборудованием

Профессиональные аудиосистемы часто строятся вокруг балансных соединений. Микрофоны, микшерные консоли, предусилители, аудиоинтерфейсы, вещательные пульты, цифровые процессоры, активные громкоговорители и профессиональные усилители поддерживают балансное аудио для стабильного качества сигнала в сложных системах.

Это делает балансное аудио практическим стандартом для сред, где должны работать вместе устройства разных производителей. При правильном согласовании сигнальной цепи балансные интерфейсы сокращают время поиска неисправностей и улучшают долгосрочную работу системы.

Распространенные типы разъемов

Балансное аудио может передаваться через разные форматы разъемов. Самые распространенные — XLR и TRS, но в стационарных установках также применяются винтовые клеммы, Euroblock, D-sub или системы аудиопередачи на базе RJ45 в зависимости от проекта.

Соединения XLR

Разъемы XLR широко используются для микрофонов и профессиональных линейных соединений. Они механически надежны, долговечны и подходят для сцены и полевых условий. Стандартное 3-контактное XLR-соединение передает hot, cold и экран.

Поскольку XLR часто используется с микрофонами, он связан и с фантомным питанием. Фантомное питание может передаваться по балансным микрофонным линиям для конденсаторных микрофонов или активных DI-боксов. Использовать его следует только с оборудованием, рассчитанным на такое питание.

Соединения TRS

1/4-дюймовый TRS может передавать балансное моно-аудио между совместимыми устройствами. Он имеет три контакта: tip, ring и sleeve. В балансной разводке tip несет hot, ring несет cold, а sleeve является экраном или землей.

TRS также используется для стереовыходов на наушники, insert-кабелей и других схем. Это иногда сбивает пользователей с толку. Форма разъема сама по себе не определяет формат сигнала; нужно проверять руководство и назначение проводки.

Балансное и небалансное аудио

Небалансное аудио обычно использует два проводника: сигнальный проводник и землю или экран. Такой тип соединения распространен в бытовой аудиотехнике, гитарах, клавишных, домашних стереосистемах, RCA-кабелях и коротких линиях. Он прост и недорог, но на расстоянии более уязвим к шуму.

Балансное аудио использует два сигнальных проводника и экран, что позволяет подавлять шум на приемной стороне. Поэтому оно лучше подходит для профессиональных, коммерческих и критически важных аудиосред, где качество сигнала должно оставаться стабильным.

Балансное не означает стерео

Распространенное заблуждение состоит в том, что балансное аудио означает стерео. В большинстве профессиональных систем балансное соединение обычно несет один моно-канал. Две сигнальные линии — это не левый и правый каналы, а противоположные по полярности версии одного сигнала.

Балансное стерео обычно требует двух балансных каналов: левого и правого. Каждый канал нуждается в своих проводниках hot, cold и экран. Поэтому профессиональные стереосистемы часто используют два XLR-кабеля или две балансные TRS-линии.

Когда небалансное аудио все еще допустимо

Небалансное аудио не является автоматически плохим. Оно может хорошо работать на коротких соединениях, с бытовыми устройствами, гитарными сигналами, домашними системами и простыми установками, где помехи не являются серьезной проблемой. Многие устройства специально рассчитаны на небалансные входы и выходы.

Проблемы появляются, когда небалансные кабели слишком длинные или проходят через шумные зоны. В таких случаях гул, жужжание или ухудшение сигнала становятся заметными. Балансное аудио предпочтительно, когда важны длина кабеля, контроль шума и профессиональная надежность.

Преимущества в реальных аудиосистемах

Преимущества балансного аудио заметны в системах, где звук должен оставаться чистым, стабильным и разборчивым. Оно особенно важно для усиления речи, музыкального производства, живых выступлений, вещания, конференций и стационарных систем звука.

Более чистый звук на длинных линиях

Балансное аудио помогает сохранять качество звука на длинных кабельных трассах, уменьшая влияние внешних помех. Это полезно, когда микрофоны далеко от микшеров, стойки отделены от аппаратной или линии проходят через стены, потолки, сцены и технические помещения.

Более чистая передача означает меньше фонового гула, меньше шумовых проблем и лучшую работу системы. В речевых приложениях это повышает разборчивость, а в музыке помогает сохранить детали и динамический диапазон.

Большая надежность в сложных установках

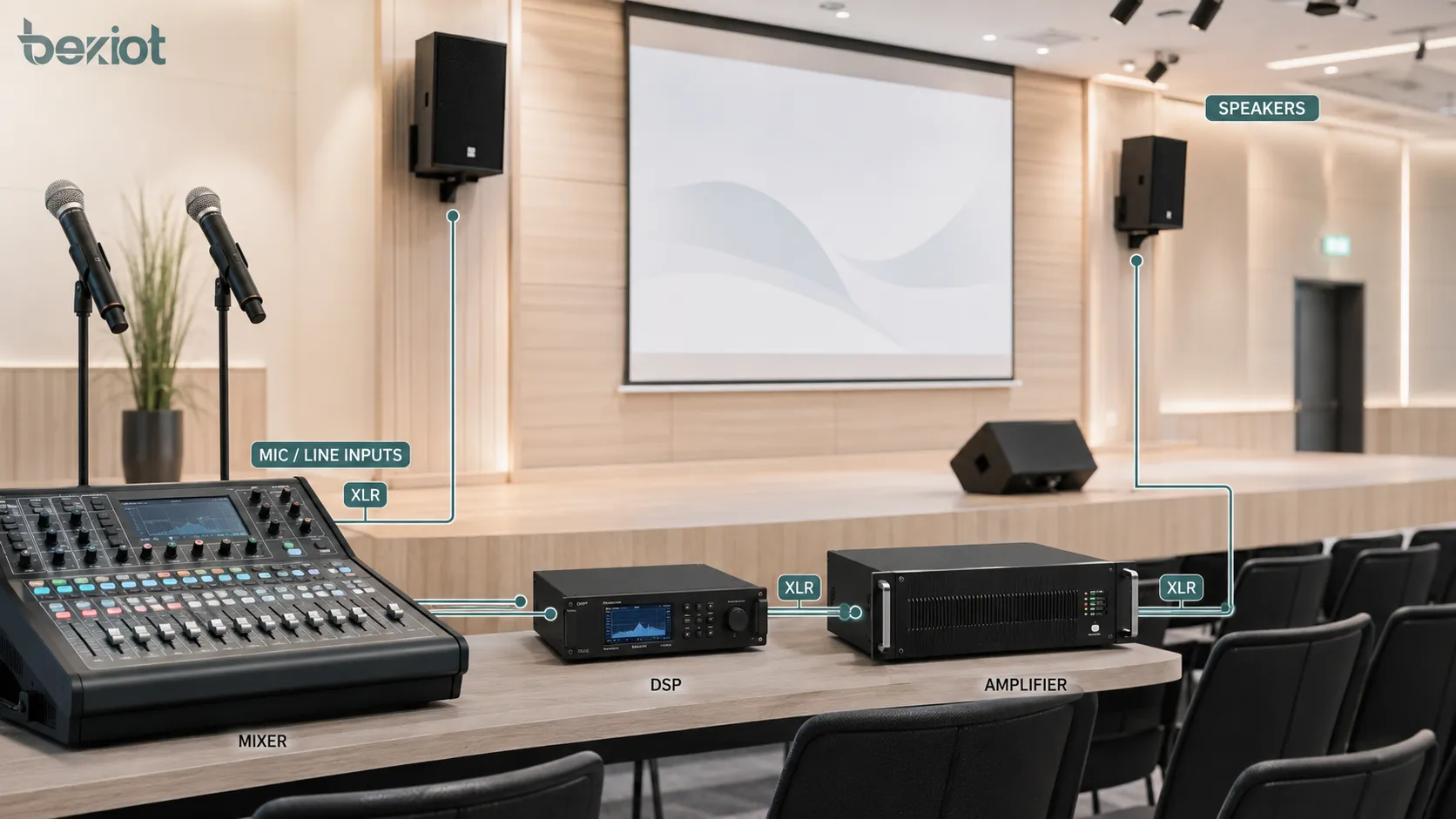

Коммерческие и профессиональные AV-системы часто включают множество связанных устройств. Микшеры, DSP, усилители, беспроводные приемники, контроллеры paging, конференц-системы и записывающее оборудование могут работать в одной технической среде. Балансное аудио снижает риск того, что одна линия станет источником шума.

Эта надежность ценна для постоянных инсталляций, где доступ к обслуживанию после строительства может быть ограничен. Правильно спроектированная балансная проводка уменьшает будущие работы по диагностике и поддерживает стабильность.

Лучшая совместимость с профессиональными процессами

Профессиональные рабочие процессы часто строятся на балансных сигнальных трактах. Микрофоны подают сигнал на балансные предусилители, микшеры выдают балансные выходы, процессоры принимают балансные линейные сигналы, усилители используют балансные входы. Это сохраняет единый технический стандарт.

Расширять систему также проще. При добавлении нового оборудования балансные интерфейсы обычно легче интегрируются в существующую профессиональную аудиоинфраструктуру.

Где оно обычно используется

Балансное аудио встречается во многих отраслях, потому что надежная передача звука нужна не только в музыке. Любая среда, где требуется ясный звук на расстоянии, может выиграть от балансного проектирования сигнала.

Студии записи и музыкальное производство

Студии используют балансное аудио для микрофонов, предусилителей, аудиоинтерфейсов, патч-панелей, контроллеров мониторов, внешних процессоров и студийных мониторов. Из-за требований к низкому шуму и точной записи такие соединения являются основой большинства профессиональных трактов.

При записи даже небольшой шум может стать заметным на этапе сведения и мастеринга. Балансная проводка защищает сигнал до того, как он поступит на рекордер, цифровую аудиостанцию или обработку.

Живой звук и площадки выступлений

Концертные системы сильно зависят от балансного аудио, потому что на сцене часто есть длинные кабели, мощный свет, усилители, беспроводные системы, LED-экраны и другие источники шума. Микрофонные линии, мультикоры, stage box и входы микшера обычно балансные.

Балансное аудио помогает сохранять стабильное качество сигнала на концертах, конференциях, театральных шоу, богослужениях и публичных мероприятиях. Оно также позволяет строить более крупные системы без жесткого ограничения короткими кабелями.

Broadcast, конференции и установленный AV

Вещательные студии, переговорные комнаты, суды, классы, центры управления и корпоративные AV-зоны используют балансное аудио для микрофонов, DSP, микшеров, рекордеров и усилителей. Четкая передача речи в таких местах особенно важна.

В стационарном AV балансные линии часто проходят через кабель-каналы, стойки, настенные панели и потолочные пространства. Правильный выбор и заделка кабеля помогают системе оставаться тихой и удобной в обслуживании.

Системы оповещения и коммерческий звук

Системы public address, фоновая музыка, paging, транспортные объекты, торговые центры, школы, больницы и промышленные площадки могут использовать балансный линейный звук между контроллерами, микшерами, процессорами и усилителями.

Хотя распределение на громкоговорители может использовать другой формат, например низкоомные или трансляционные линии постоянного напряжения, балансное аудио остается важным во входном сигнальном тракте, где нужна чистая передача источника.

Важные замечания по монтажу

Балансное аудио лучше всего работает, когда вся линия спроектирована правильно. Балансный кабель, подключенный к небалансному выходу, может не дать полного подавления шума. Балансный выход, подключенный к плохо распаянному входу, может вызвать шум, потерю уровня или проблемы с землей.

Используйте правильный тип кабеля

Балансные микрофонные и линейные кабели должны использовать экранированную витую пару. Витая пара помогает двум проводникам одинаково принимать помеху, а экран уменьшает внешний шум. Качество кабеля важно, особенно при длинных трассах или сложной среде.

Случайные типы кабеля могут уменьшить эффект балансного аудио. Для постоянной установки выбор кабеля должен соответствовать среде, пожарным требованиям, гибкости, нужной степени экранирования и способу подключения.

Избегайте ошибок заземления

Неправильное заземление может вызвать гул, жужжание или петли земли. Балансное аудио уменьшает многие шумовые проблемы, но не делает заземление неважным. Экран должен подключаться согласно рекомендациям производителя и профессиональной практике.

В сложных системах могут применяться развязывающие трансформаторы, правильное заземление стоек, звездообразная земля или дифференциальные входы. Случайное отключение земли без понимания системы может создать риски безопасности и надежности.

Правильно согласуйте уровни сигнала

Балансные соединения могут передавать микрофонный уровень или линейный уровень. Микрофонный сигнал намного слабее и обычно требует предусилителя. Линейный сигнал сильнее и используется между микшерами, процессорами и усилителями.

Неверный уровень может вызвать слабый звук, искажения, клиппинг или шум. Перед установкой следует определить, использует ли устройство микрофонный, линейный, бытовой, профессиональный, аналоговый, AES-цифровой или иной формат сигнала.

Типичные проблемы и способы их избежать

Многие проблемы балансного аудио возникают из-за неверных предположений. Кабель может иметь правильный разъем, но неправильную распайку. Устройство может иметь TRS-разъем, но не иметь балансного выхода. Система может использовать балансные линии и все равно шуметь из-за заземления или монтажа.

Путаница с разъемами

TRS, TS, XLR, RCA и клеммные блоки выглядят просто, но служат разным целям. TRS-кабель не всегда балансный, а XLR не всегда используется для аналогового аудио. Монтажники должны подтверждать тип сигнала, а не полагаться только на внешний вид разъема.

Это особенно важно в смешанных системах, где соединяются бытовые устройства, профессиональное оборудование, ноутбуки, инструменты, микшеры, усилители и DSP. Адаптеры могут понадобиться, но их нужно выбирать осторожно, чтобы избежать потери сигнала и шума.

Подключение небалансного к балансному

Иногда небалансное устройство нужно подключить к балансному входу. Это возможно, но важен способ проводки. Для коротких линий может хватить адаптера, а для длинных часто требуется DI box, развязывающий трансформатор или активное устройство балансировки.

Например, подключение ноутбука или медиаплеера к профессиональному микшеру обычно лучше выполнять через DI box или интерфейс, который преобразует небалансный бытовой звук в балансный сигнал. Это уменьшает гул и повышает надежность.

Неправильное подключение экрана

Подключение экрана влияет на шумовые характеристики. Во многих стандартных кабелях экран подключен с обеих сторон. В некоторых стационарных установках применяются специальные стратегии заземления для уменьшения петель. Правильный подход зависит от оборудования и условий объекта.

Случайное отключение экрана может создать новые проблемы. При появлении гула или шума лучше проверять весь сигнальный тракт, питание, заземление, трассу кабеля и совместимость оборудования, а не менять проводку без понятной причины.

Как выбрать между балансным и небалансным

Выбор зависит от длины кабеля, типа оборудования, шумовой среды, уровня сигнала и требований к качеству. В профессиональном аудио балансное подключение обычно должно быть вариантом по умолчанию, если оборудование его поддерживает. В простых бытовых системах с короткими кабелями небалансное подключение может быть допустимым.

Выбирайте балансное для профессиональных или длинных линий

Балансное аудио лучше подходит для микрофонных кабелей, сценических систем, соединений между стойками, конференц-залов, установленного AV, broadcast, public address и любых линий, которые могут проходить рядом с электрическими источниками шума.

Это также более безопасный выбор, если система может расширяться в будущем. Балансная инфраструктура дает интеграторам больше гибкости и снижает вероятность шумовых проблем при изменении расположения оборудования.

Используйте небалансное только там, где оно уместно

Небалансное аудио полезно для коротких соединений между бытовыми устройствами, инструментами, медиаплеерами, небольшими микшерами и настольным оборудованием. Оно простое и широко поддерживается. Главное — держать кабели короткими и не прокладывать их рядом с блоками питания, диммерами, двигателями или силовыми линиями.

Когда небалансный источник должен подавать сигнал в профессиональную балансную систему, стоит рассмотреть оборудование преобразования. DI-боксы, аудиоинтерфейсы, развязывающие трансформаторы или правильные линейные конвертеры делают цепочку чище и надежнее.

FAQ

Что означает балансное аудио?

Балансное аудио — это способ передачи звука по двум сигнальным проводникам противоположной полярности и экрану. Приемник сравнивает две линии и подавляет шум, который появляется на обеих одинаково, сохраняя более чистый сигнал.

Балансное аудио лучше небалансного?

Обычно оно лучше для длинных кабелей, профессионального оборудования и электрически шумных сред, потому что сильнее подавляет помехи. Небалансное аудио может хорошо работать на коротких бытовых или инструментальных соединениях, если помехи не являются серьезной проблемой.

Означает ли балансное аудио стерео?

Нет. Балансное соединение обычно несет один моно-канал. Линии hot и cold не являются левым и правым каналами. Балансное стерео требует двух отдельных балансных каналов: левого и правого.

Какие разъемы используются для балансного аудио?

Самые распространенные разъемы — XLR и TRS. В стационарных коммерческих AV-системах также могут применяться клеммные блоки или мультипин-разъемы. Сам разъем не гарантирует балансную работу, поэтому нужно проверять спецификации.

Можно ли подключить небалансный выход к балансному входу?

Да, но важны правильная распайка или способ преобразования. На коротких линиях может сработать адаптер. На длинных линиях или в профессиональных системах лучше использовать DI box, развязывающий трансформатор или активный конвертер для снижения шума и проблем уровня.

Почему балансное аудио снижает шум?

Оно снижает шум, потому что помеха обычно одинаково наводится на оба сигнальных проводника. Приемный вход отвергает этот общий шум и сохраняет разность между проводниками, содержащую исходный аудиосигнал.
