Сертификация ATEX на взрывобезопасность — это европейская система соответствия, применяемая для оборудования и систем защиты, предназначенных для использования в потенциально взрывоопасных атмосферах. В промышленной практике часто говорят, что продукт «сертифицирован по ATEX», если он разработан, оценен, маркирован и документирован для законного применения в средах с опасными газами, парами, туманами или горючими пылями в рамках европейской нормативной системы. Однако ATEX сама по себе не является единым методом защиты. Это правовой и технический комплекс соответствия, который работает совместно с правилами классификации опасных зон и гармонизированными стандартами на проектирование, испытания, монтаж, инспекцию и техническое обслуживание.
Это различие имеет важное значение. Взрывонепроницаемая оболочка, цепь с внутренней безопасностью, герметизированный шкаф под давлением и оболочка с защитой от пыли могут все соответствовать требованиям ATEX, но через разные типы защиты и различные маркировки оборудования. Другими словами, ATEX не означает просто «металлический корпус, который не взорвется». Он охватывает более широкий набор концепций безопасности для предотвращения воспламенения во взрывоопасных атмосферах и подбора оборудования под соответствующую зону риска.
ATEX особенно важна в отраслях, где могут присутствовать легковоспламеняющиеся газы или горючие пыли. Нефтегазовые терминалы, нефтехимические заводы, линии производства красок и растворителей, предприятия по переработке зерна и комбикормов, производство фармацевтических порошков, изготовление материалов для аккумуляторов, очистные сооружения сточных вод, топливные депо, склады химических веществ и установки, связанные с водородом, все зависят от правильного подбора оборудования для опасных зон. В таких средах сертификация — это не только бюрократическая процедура. Она является частью контроля рисков, инженерного соответствия, эксплуатационной безопасности и законного доступа на рынок.

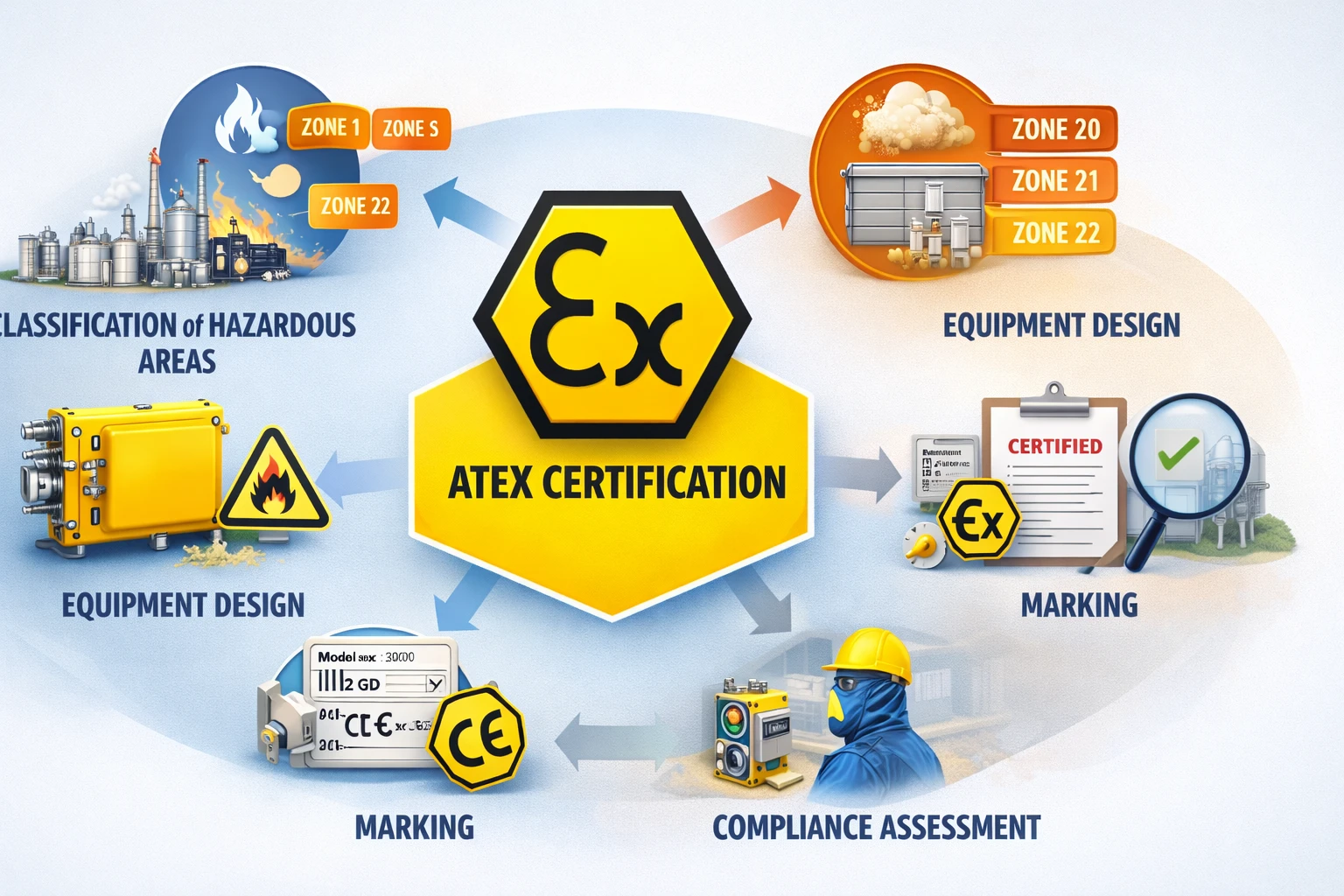

Сертификация ATEX связывает классификацию опасных зон, проектирование оборудования, его маркировку, оценку соответствия и эксплуатацию в потенциально взрывоопасных атмосферах.
Что означает ATEX?
ATEX происходит от французского выражения Atmosphères Explosibles, то есть «взрывоопасные атмосферы». В обычной инженерной практике этот термин охватывает две связанные, но разные европейские директивы. Первая — Директива 2014/34/EU, часто называемая Директивой ATEX об оборудовании, которая применяется к оборудованию и системам защиты, предназначенным для использования в потенциально взрывоопасных атмосферах. Вторая — Директива 1999/92/EC, часто называемая Директивой ATEX о рабочих местах, которая устанавливает минимальные требования для повышения безопасности и защиты здоровья работников, потенциально подвергающихся риску от взрывоопасных атмосфер.
Это означает, что ATEX имеет как продуктовую, так и производственную составляющую. Директива об оборудовании регулирует, что может быть размещено на рынке и введено в эксплуатацию. Директива о рабочих местах определяет, как работодатели классифицируют опасные зоны, оценивают риск взрыва, маркируют опасные участки и подбирают подходящее оборудование для этих зон. Поэтому полный проект по опасным зонам зависит от совместного функционирования обеих частей.
Когда люди спрашивают: «Имеет ли этот продукт сертификат ATEX?» — они обычно интересуются соответствием Директиве 2014/34/EU. Но в реальной промышленной инженерии одной только сертификации недостаточно. Продукт также должен подходить под классификацию зоны, группу газов или пыли, требования к температуре, окружающие условия, систему ввода кабелей, правила монтажа и план технического обслуживания конкретного объекта.
Является ли ATEX синонимом взрывобезопасности?
Не совсем. В повседневном английском выражение «взрывобезопасный» часто используется как общий коммерческий термин для оборудования, предназначенного для опасных зон. Но в строгой технической терминологии ATEX охватывает несколько методов предотвращения воспламенения, и не все они совпадают с традиционной концепцией взрывонепроницаемой оболочки. Например, продукт может соответствовать требованиям за счет внутренней безопасности, повышенной безопасности, герметизации под давлением, инкапсуляции, защиты оболочкой от пыли или других признанных методов — в зависимости от конструкции и характера опасности.
Поэтому правильнее рассматривать ATEX как общую систему соответствия, а не как единый тип оболочки. Телефон для газовой зоны 1 с маркировкой Ex db eb IIC T6 Gb и распределительная коробка для пылевой зоны 21 с маркировкой Ex tb IIIC T85°C Db могут оба соответствовать ATEX, но иметь разные принципы защиты. Они используют разные конструктивные решения и предназначены для разных сценариев опасности.
Таким образом, хотя выражение «сертификация ATEX на взрывобезопасность» является распространенным на рынке и понятным для покупателей, инженеры должны читать точную маркировку продукта, а не полагаться только на эту фразу. Именно в маркировке содержится реальное техническое значение.
Две основные директивы ATEX
1. ATEX 2014/34/EU: оборудование и системы защиты
Директива 2014/34/EU устанавливает правила для оборудования и систем защиты, предназначенных для использования в потенциально взрывоопасных атмосферах. Она охватывает основные требования к безопасности и здоровью, процедуры оценки соответствия, техническую документацию, маркировку CE и специальную маркировку ATEX, используемые для размещения продуктов на рынке ЕС. Она применяется к электрическому оборудованию, а также к соответствующему неэлектрическому оборудованию и системам защиты.
В рамках этой директивы производители должны определить предполагаемое использование продукта, установить применимую категорию и маркировку, применять соответствующие гармонизированные стандарты при необходимости, выполнять требуемую процедуру оценки соответствия, составлять техническую документацию, выдавать декларацию ЕС о соответствии и наносить необходимые маркировки. В зависимости от категории оборудования и типа продукта в процессе оценки может участвовать уведомленный орган.
2. ATEX 1999/92/EC: риск на рабочих местах и классификация зон
Директива 1999/92/EC сосредоточена на стороне работодателя в вопросах защиты от взрывов. Она требует оценки рисков взрыва, классификации опасных зон, координации мер безопасности, предотвращения источников воспламенения и использования подходящего оборудования в каждой классифицированной зоне. Она также вводит известные категории зон: Зона 0, Зона 1, Зона 2 для газов и Зона 20, Зона 21, Зона 22 для горючих пылей.
Именно эта директива о рабочих местах объясняет, почему продукт, сертифицированный по ATEX, нельзя просто устанавливать где угодно без инженерного обоснования. Работодатель или оператор предприятия должен знать, является ли место Зоной 1, Зоной 2, Зоной 21 или Зоной 22, какое вещество присутствует, как часто ожидается возникновение взрывоопасной атмосферы и соответствует ли выбранная категория оборудования этой зоне.
Связь ATEX со стандартами IEC и EN
ATEX — это правовая система, но практическое соответствие законодательству во многом зависит от технических стандартов. В Европе продукты обычно проектируются и оцениваются по гармонизированным стандартам EN, согласованным с серией IEC 60079 и связанными документами. Эти стандарты содержат подробные правила по конструированию, испытаниям, маркировке, монтажу и техническому обслуживанию взрывоопасного оборудования (Ex-оборудования).
Некоторые из наиболее важных стандартов в экосистеме ATEX включают:
EN IEC 60079-0 — общие требования к Ex-оборудованию и компонентам.
EN IEC 60079-1 — взрывонепроницаемые оболочки «d».
EN IEC 60079-7 — повышенная безопасность «e».
EN IEC 60079-11 — внутренняя безопасность «i».
EN IEC 60079-14 — проектирование, подбор и монтаж электрического оборудования во взрывоопасных атмосферах.
EN IEC 60079-17 — инспекция и техническое обслуживание электрических установок в опасных зонах.
EN IEC 60079-31 — защита оболочкой «t» во взрывоопасных пылевых атмосферах.
EN ISO 80079-36 и EN ISO 80079-37 — неэлектрическое Ex-оборудование.
IEC 60529 — индекс защиты оболочек, часто используемый вместе с требованиями Ex, если проникновение пыли или воды является практической проблемой при проектировании.
Применение этих стандартов не отменяет необходимости понимания директивы. Напротив, оно предоставляет структурированный технический путь для подтверждения соответствия. Производители, системные интеграторы, инспекторы и конечные пользователи должны рассматривать стандарты как рабочие инструменты, а не как абстрактные ссылки.
Группы и категории оборудования по ATEX
Одна из важнейших частей сертификации ATEX — система классификации оборудования. Директива разделяет оборудование на группы и категории, чтобы продукты соответствовали степени опасности зоны.
Группы оборудования
Оборудование Группы I предназначено для шахт, подверженных риску метана. Оборудование Группы II — для объектов с взрывоопасными атмосферами, кроме шахт. Оборудование Группы III — для взрывоопасных пылевых атмосфер, кроме шахт. Во многих промышленных приложениях связи, приборостроения, освещения, распределительных коробок и управления наиболее часто встречаются Группы II и III.
Категории оборудования
Категории оборудования ATEX указывают требуемый уровень защиты для целевой опасной зоны:
Категория 1G / 1D: очень высокий уровень защиты для зон, где взрывоопасные атмосферы присутствуют непрерывно, в течение длительного времени или часто.
Категория 2G / 2D: высокий уровень защиты для зон, где взрывоопасные атмосферы вероятны периодически.
Категория 3G / 3D: нормальный уровень защиты для зон, где взрывоопасные атмосферы маловероятны при нормальной эксплуатации или, если возникают, существуют только редко и в течение короткого времени.
На практике это обычно соответствует следующему:
Зона 0 → Категория 1G
Зона 1 → Категория 2G или 1G (в зависимости от конструктивного подхода)
Зона 2 → Категория 3G, 2G или 1G (по мере необходимости)
Зона 20 → Категория 1D
Зона 21 → Категория 2D или 1D
Зона 22 → Категория 3D, 2D или 1D (по мере необходимости)
Оборудование более высокой категории часто можно использовать в зонах с меньшим риском, но обратное недопустимо. Устройство Категории 3G может подходить для Зоны 2, но не должно выбираться для Зоны 1.
Уровни защиты оборудования и их роль
Современная взрывоопасная инженерия также использует концепцию Уровня защиты оборудования (Equipment Protection Level, EPL). EPL широко применяется в документации на основе стандартов IEC и помогает связать целостность защиты оборудования с зоной, в которой оно может быть установлено. Общие маркировки EPL включают Ga, Gb и Gc для газов и Da, Db и Dc для пылей.
Проще говоря:
Ga соответствует максимальной защите для газовых атмосфер и обычно используется для Зоны 0.
Gb обычно используется для Зоны 1.
Gc обычно используется для Зоны 2.
Da обычно используется для Зоны 20.
Db обычно используется для Зоны 21.
Dc обычно используется для Зоны 22.
Терминология категорий ATEX и EPL связана, но не идентична. Многие технические паспорта и таблички продуктов показывают обе системы через детальную маркировку. Инженеры должны свободно читать обе обозначения.
Как читать маркировки ATEX и Ex
Полная маркировка опасной зоны содержит гораздо больше информации, чем простой логотип ATEX. Рассмотрим типичную маркировку для газовой зоны:
II 2G Ex db eb IIC T6 Gb
Каждая часть имеет значение:
II = Оборудование Группы II, для объектов, кроме шахт.
2G = Категория 2 для газовых атмосфер, подходит для зон типа Зоны 1.
Ex = Оборудование изготовлено по признанным принципам взрывобезопасности.
db eb = Примененные типы защиты, например взрывонепроницаемая оболочка и повышенная безопасность.
IIC = Группа газов, охватывающая более опасную подгруппу газов.
T6 = Температурный класс, указывающий предельную температуру поверхности.
Gb = Уровень защиты оборудования для газов, обычно связанный с Зоной 1.
Пример маркировки для пылевой зоны может выглядеть так:
II 2D Ex tb IIIC T85°C Db
Здесь маркировка показывает промышленное использование типа Групп II/III, Категорию 2D для пылей, защиту оболочкой tb, группу пылей IIIC, предельную температуру поверхности 85°C и EPL Db для пылей.
Умение читать эти маркировки необходимо для закупок и инженерных расчетов. Устройство может выглядеть прочно, но если группа газов, температурный класс, группа пылей, EPL или диапазон окружающей температуры неверны, оно все равно может быть непригодным для применения.
Распространенные типы защиты в оборудовании ATEX
Продукты, сертифицированные по ATEX, используют один или несколько признанных методов защиты — в зависимости от целевой зоны, функции и конструкции продукта. Ниже перечислены наиболее распространенные типы.
Ex d: взрывонепроницаемая оболочка
Взрывонепроницаемая оболочка позволяет внутреннему взрыву происходить внутри специально разработанного корпуса, предотвращая распространение пламени в окружающую атмосферу. Это одна из наиболее известных форм защиты опасных зон, особенно для надежного полевого оборудования, пультов оператора и промышленного коммуникационного оборудования в газовых зонах.
Ex e: повышенная безопасность
Повышенная безопасность снижает вероятность дуг, искр или чрезмерных температур за счет конструктивных мер, улучшающих запас безопасности. Она часто применяется для клеммных коробок, двигателей и соединительных систем в подходящих газовых зонах.
Ex i: внутренняя безопасность
Внутренняя безопасность ограничивает электрическую и тепловую энергию в цепи так, чтобы воспламенение не происходило при заданных аварийных условиях. Этот метод распространен для измерительных контуров, датчиков, передатчиков, портативных устройств и систем, где возможна и целесообразна конструкция с низкой энергией.
Ex p: герметизация под давлением
Герметизация под давлением поддерживает защитный газ внутри оболочки под давлением, достаточным для предотвращения проникновения внешней взрывоопасной атмосферы. Она часто используется для крупных панелей, анализаторов, шкафов и систем управления.
Ex m: инкапсуляция
Инкапсуляция защищает компоненты, способные вызвать воспламенение, путем их заливки специальным составом, так что взрывоопасная атмосфера не может взаимодействовать с источником воспламенения в заданных условиях эксплуатации.
Ex t: защита оболочкой от пыли
Для горючих пылевых атмосфер защита оболочкой особенно важна. Оболочка разработана для контролируемого предотвращения проникновения пыли и ограничения температуры поверхности, чтобы не произошло воспламенения осевшей или взвешенной пыли.
Реальные продукты могут сочетать несколько типов защиты в одной конструкции. Поэтому полную маркировку нужно читать как единую систему, а не как отдельный буквенный код.
Оборудование, сертифицированное по ATEX, используется в отраслях с газовыми и пылевыми опасностями — от нефтехимии до переработки сыпучих материалов и развивающихся энергетических секторов.
Температурные классы, температура поверхности и группы газов/пылей
Классы защиты в опасных зонах не ограничиваются только соответствием зоне. Необходимо также учитывать характеристики воспламенения присутствующего вещества. Для газовых атмосфер маркировка продукта может включать группу газов, такую как IIA, IIB или IIC, а также температурный класс от T1 до T6. Чем выше номер T, тем ниже предельная температура поверхности оборудования.
Для пылевых атмосфер маркировка часто использует группы пылей IIIA, IIIB и IIIC вместе с явным указанием предельной температуры поверхности, например T85°C или T120°C. При подборе оборудования для пылевых зон также нужно учитывать осевшие слои пыли: поверхность, безопасная в чистом воздухе, может вызвать воспламенение слоя пыли в неблагоприятных условиях.
Это одна из причин, по которой инженеры должны избегать упрощенных утверждений вроде «ATEX значит, что подходит для любой опасной зоны». Продукт для Зоны 1, рассчитанный на газы IIA и средний температурный класс, не автоматически подходит для всех применений в Зоне 1. Группа газов и температура воспламенения все еще имеют значение.
Какую роль играет индекс защиты IP?
Индекс защиты (Ingress Protection, IP) часто обсуждается вместе с ATEX, особенно для уличных устройств и продуктов для пылевых зон. Индекс IP описывает, насколько хорошо оболочка сопротивляется проникновению твердых частиц и воды по системе IEC 60529. Типичные примеры: IP66, IP67 и IP68.
Индекс IP важен, но не заменяет соответствие требованиям ATEX. Высокий индекс IP сам по себе не делает продукт соответствующим требованиям опасных зон. Однако во многих реальных приложениях показатели IP поддерживают общую безопасность и долговечность оборудования, помогая предотвратить накопление пыли внутри оболочки, ограничивая проникновение воды и защищая продукт от загрязнений окружающей среды.
Особенно для продуктов, сертифицированных для пылевых зон, целостность оболочки становится практической и критически важной для безопасности задачей. Поэтому инженеры часто рассматривают вместе маркировку Ex и индекс IP — особенно в суровых промышленных средах, таких как морские платформы, пищевые производства с мойкой под давлением, шахтные точки транспортировки, обработка удобрений и уличные трубопроводные эстакады химических предприятий.
Как обычно получают сертификат ATEX
Точная процедура подтверждения соответствия зависит от категории продукта, концепции защиты и требований директивы, но типичный процесс сертификации ATEX часто включает следующие шаги:
Определить предполагаемое использование, указав целевую зону, тип газа или пыли, ограничения по температуре и среду монтажа.
Выбрать концепцию защиты, например Ex d, Ex e, Ex i, Ex p, Ex m или Ex t — в зависимости от функции продукта и профиля риска.
Проектировать по применимым стандартам и подготовить чертежи, спецификации материалов, тепловой анализ, оценку риска воспламенения и планы испытаний.
Провести испытания и оценку по требуемой процедуре соответствия, включая участие уведомленного органа при необходимости.
Составить техническую документацию и записи качества.
Выдать декларацию ЕС о соответствии и нанести необходимые маркировки CE и ATEX.
Предоставить инструкции по безопасному использованию, охватывающие монтаж, ввод кабелей, ограничения по обслуживанию, окружающие условия и любые специальные условия эксплуатации.
С точки зрения покупателя сертификацию никогда не следует проверять только по логотипу в брошюре. Пользователь должен проверить полную маркировку продукта, данные сертификата, документацию и соответствие классификации объекта.
Типичные применения оборудования, сертифицированного по ATEX
Оборудование, сертифицированное по ATEX, используется везде, где могут возникать потенциально взрывоопасные атмосферы из-за легковоспламеняющихся газов, паров, туманов или горючих пылей. Конкретные типы продуктов сильно различаются, но логика применения едина: оборудование не должно стать эффективным источником воспламенения в условиях, для которых оно сертифицировано.
Нефть и газ
Буровые зоны, производственные модули, складские терминалы, компрессорные станции, системы погрузки и технологические установки нефтеперерабатывающих заводов часто требуют коммуникационного оборудования, освещения, приборов, двигателей, распределительных коробок, пультов управления, датчиков, анализаторов и сетевых оболочек, сертифицированных по ATEX.
Химические и нефтехимические заводы
Растворители, пары, туманы и технологические газы создают опасные газовые зоны вокруг реакторов, нефтебаз, насосов перекачки, систем смешения и линий упаковки. Часто требуются полевые устройства и управляющее оборудование, сертифицированные по ATEX.
Фармацевтическое производство и производство специальных порошков
Многие порошки, используемые в фармацевтическом производстве, добавках и промежуточных продуктах, создают опасность горючих пылей. Оборудование в зонах наполнения, транспортировки, просеивания, сушки и смешивания может требовать конструкций, сертифицированных для пылевых зон.
Зерно, комбикорма, сахар и пищевая переработка
Горючие органические пыли представляют серьезную опасность в силосах, конвейерах, мельницах, норийных элеваторах, фильтрах, смесителях и системах упаковки. Двигатели, датчики, коммуникационные станции и оболочки для пылевых зон, сертифицированные по ATEX, помогают снизить риск воспламенения.
Обращение с красками, покрытиями и растворителями
Покрасочные камеры, помещения для смешивания, склады растворителей и линии перекачки часто включают опасные газовые или паровые зоны, где необходимо подходящее Ex-оборудование.
Сектора энергетического перехода
Обращение с водородом, очистка биогаза, переработка материалов для аккумуляторов и современные химические энергетические цепи становятся все более актуальными приложениями. Эти сектора часто сочетают строгие требования к технологической безопасности с современными потребностями в цифровом управлении и связи, что делает правильную сертификацию опасных зон еще более важной.
Как правильно подобрать оборудование ATEX
Правильный подбор оборудования ATEX не основан на внешней прочности или маркетинговых формулировках. Он начинается с исследования опасных зон, а затем проверяет фактическую маркировку, условия монтажа и документацию на соответствие требованиям объекта.
Как минимум, процесс подбора должен ответить на эти вопросы:
Какова классифицированная зона: 0, 1, 2, 20, 21 или 22?
Опасность связана с газом, паром, туманом или горючей пылью?
Какая группа газов или пылей применима?
Какую температуру воспламенения или предельную температуру поверхности необходимо соблюдать?
Какой диапазон окружающей температуры действует на реальном объекте?
Будет ли оборудование подвергаться коррозии, мойке под давлением, УФ-излучению, солевому туману, вибрациям или механическим ударам?
Нуждаются ли кабельные сальники, заглушки, монтажные аксессуары и трубные системы также в соответствующей сертификации?
Есть ли специальные условия эксплуатации, указанные в сертификате или инструкциях?
Именно эти вопросы отличают действительно подходящую установку ATEX от формально соответствующей покупки. Табличку оборудования, сертификат, руководство по монтажу и досье по классификации зон следует рассматривать вместе.
Распространенные заблуждения об ATEX
«ATEX только для электрических продуктов»
Нет. ATEX может также применяться к соответствующему неэлектрическому оборудованию и системам защиты. Механические источники воспламенения необходимо учитывать при необходимости.
«Если есть маркировка CE, то автоматически есть ATEX»
Нет. Одна только маркировка CE не доказывает пригодность для взрывоопасных атмосфер. Продукт должен специально соответствовать директиве ATEX и иметь правильные маркировки Ex и категории.
«Высокий IP означает соответствие опасным зонам»
Нет. Индекс IP поддерживает характеристики оболочки, но не заменяет сертификацию Ex или правильное соответствие зоне.
«Любое устройство с сертификатом ATEX можно использовать в любой опасной зоне»
Нет. Ограничения по зоне, категории, EPL, группе газов, группе пылей и температуре все еще действуют.
«ATEX и IECEx идентичны»
Они связаны, но не идентичны. IECEx — международная система сертификации на основе стандартов IEC, а ATEX — европейская правовая система соответствия. Многие производители проектируют продукты так, чтобы обе системы технически совпадали, но нормативные процедуры различаются.
Часто задаваемые вопросы
Что такое сертификация ATEX простыми словами?
Сертификация ATEX — это европейская система соответствия для оборудования, предназначенного для использования в потенциально взрывоопасных атмосферах. Она подтверждает, что продукт оценен и маркирован для опасных газовых или пылевых сред по соответствующим правилам ЕС.
В чем разница между ATEX 2014/34/EU и 1999/92/EC?
2014/34/EU применяется к оборудованию и системам защиты, размещаемым на рынке. 1999/92/EC — к рабочим местам, оценке рисков, классификации зон и защите работников во взрывоопасных атмосферах.
Означает ли ATEX то же самое, что и IECEx?
Нет. IECEx — международная система сертификации на основе стандартов IEC, а ATEX — европейская правовая система. Они часто используют близкие технические стандарты, но нормативные схемы не совпадают.
Является ли взрывонепроницаемая оболочка тем же самым, что и ATEX?
Нет. Взрывонепроницаемая оболочка — один тип защиты, обычно маркируемый Ex d. ATEX — более широкая система, которая может включать многие концепции защиты: Ex d, Ex e, Ex i, Ex p, Ex m и Ex t.
Почему важен температурный класс в оборудовании ATEX?
Потому что опасные вещества могут воспламениться, если поверхность оборудования станет слишком горячей. Температурный класс или предельная температура поверхности гарантируют, что продукт остается ниже порога воспламенения газовой или пылевой среды.
Можно ли использовать обычное промышленное оборудование в Зоне 2 или Зоне 22, если риск низкий?
Редкость возникновения опасной атмосферы не отменяет классификацию опасной зоны. Оборудование, используемое в классифицированных зонах, все равно должно соответствовать требованиям соответствующей зоны и правилам монтажа.
Заключение
Сертификацию ATEX на взрывобезопасность правильнее понимать как полную европейскую систему соответствия для опасных зон, а не как отдельную характеристику продукта. Она объединяет правовые требования, логику классификации зон, технические стандарты, маркировку продуктов, оценку соответствия и правила полевого подбора. Для инженеров и покупателей ключевая задача — не просто спросить, является ли продукт «ATEX», а убедиться, что точная категория оборудования, EPL, группа газов или пылей, температурный класс, показатели IP, способ монтажа и документация соответствуют реальной опасной зоне.
При правильном применении оборудование, сертифицированное по ATEX, обеспечивает более безопасную эксплуатацию в отраслях с газовыми и пылевыми опасностями — от нефтехимических предприятий и нефтебаз до зерновых заводов, линий переработки порошков и современной энергетической инфраструктуры. Сертификация приносит пользу только тогда, когда она подобрана под правильную зону и используется в соответствии с ее техническими и нормативными ограничениями.
