Акустическое эхоподавление (Acoustic Echo Cancellation, AEC) — это технология обработки звука, которая уменьшает или удаляет акустическое эхо во время голосовой связи в реальном времени. Акустическое эхо возникает, когда звук из громкоговорителя снова улавливается микрофоном и отправляется обратно удаленному собеседнику. В результате удаленный пользователь слышит собственный голос с небольшой задержкой, что делает разговор отвлекающим, неестественным и трудным для ведения. AEC предназначено для распознавания этого возвращенного аудиосигнала и его подавления до того, как он нарушит канал связи.

AEC широко применяется в IP-телефонах, громкой связи, SIP-интеркомах, конференц-терминалах, системах видеосвязи, диспетчерских консолях, устройствах hands-free, аварийных пунктах помощи, системах обратной связи при оповещении и промышленных коммуникационных терминалах. Эта функция особенно важна там, где микрофон и громкоговоритель работают одновременно в одном физическом пространстве. В таких условиях устройство должно поддерживать двустороннюю речь и при этом не воспринимать звук из громкоговорителя как новый входной сигнал микрофона.

В практической голосовой связи AEC является не только функцией акустического комфорта. Оно влияет на качество разговора, скорость реакции, уверенность оператора и удобство использования всей системы. Если эхо не контролируется, пользователи могут замедлять речь, перебивать друг друга, повторять фразы или снижать громкость громкоговорителя ниже полезного уровня. Хорошо спроектированная функция AEC делает коммуникационную систему более естественной, особенно в hands-free и промышленных средах, где использование только гарнитуры не всегда реалистично.

Что такое акустическое эхоподавление?

Определение и основной смысл

Акустическое эхоподавление — это метод цифровой обработки звука, который оценивает путь эха между громкоговорителем и микрофоном, а затем удаляет аудиосигнал удаленной стороны, возвращающийся по этому пути. Когда удаленный собеседник говорит, его голос воспроизводится через локальный громкоговоритель. Часть этого звука может отражаться от помещения или корпуса устройства и попадать в локальный микрофон. AEC сравнивает сигнал громкоговорителя с сигналом микрофона и вычитает прогнозируемую составляющую эха.

Основной смысл AEC заключается в управлении путем эха. Эта технология позволяет устройству воспроизводить удаленную речь через динамик и одновременно держать микрофон открытым для локальной речи. Без AEC hands-free связь часто становилась бы неудобной, потому что удаленный пользователь слышал бы собственный голос, возвращающийся через систему.

В современных коммуникационных устройствах AEC обычно реализуется с помощью цифровой обработки сигналов. Алгоритм постоянно адаптируется, поскольку акустический путь может изменяться, когда люди перемещаются, открываются двери, меняется громкость динамика или устройство используется в другом помещении либо иной монтажной среде.

Акустическое эхоподавление позволяет громкоговорителям и микрофонам работать вместе, не превращая голос удаленной стороны в повторяющееся эхо.

Акустическое эхо и линейное эхо

Акустическое эхо не следует путать с линейным эхом. Линейное эхо обычно связано с электрическими или сетевыми отражениями сигнала в телефонных цепях или гибридных интерфейсах. Акустическое эхо, напротив, возникает из-за физического звукового пути между выходом громкоговорителя и входом микрофона. В IP-телефонах, интеркомах, конференц-системах и hands-free терминалах акустическое эхо часто является более заметной проблемой, потому что динамик и микрофон находятся в одном пространстве.

Это различие важно, потому что решения у этих проблем разные. Акустическое эхоподавление должно учитывать реальную акустическую среду, включая поведение громкоговорителя, чувствительность микрофона, отражения помещения, конструкцию корпуса и расстояние между динамиком и микрофоном. Это не просто сетевой параметр или вопрос подключения проводов.

Поэтому для систем hands-free голосовой связи AEC является частью аудиодизайна устройства и реальной эксплуатационной эффективности, а не только настройкой серверной телефонии.

Почему AEC важно в голосовой связи

Защита естественного двустороннего разговора

Главная роль AEC — сохранить естественность двустороннего разговора. Когда эхо присутствует, удаленный говорящий слышит собственный голос с задержкой через систему. Даже небольшая задержка может отвлекать, потому что человек начинает делать паузы, говорить медленнее или терять ритм общения. В связи реального времени это может сделать даже простой звонок нестабильным.

AEC помогает предотвратить эту проблему, удаляя возвращенный сигнал удаленной стороны до того, как он будет передан обратно. Это позволяет обеим сторонам говорить более естественно. Функция особенно ценна в полнодуплексной или hands-free связи, где оба пользователя могут говорить и слушать без нажатия кнопки PTT.

На практике AEC помогает коммуникационному устройству вести себя как естественный инструмент разговора, а не как источник задержанного звукового смешения.

Повышение удобства устройств громкой связи

Устройства громкой связи сильно зависят от AEC, потому что микрофон обычно остается активным, пока громкоговоритель воспроизводит звук. Спикерфоны, конференц-терминалы, настольные консоли, SIP-интеркомы, аварийные вызывные станции и промышленные телефоны hands-free сталкиваются с этой задачей постоянно. Устройство должно быть достаточно громким для локального пользователя, но не должно возвращать тот же звук громкоговорителя удаленной стороне в виде эха.

Без AEC пользователи могут пытаться решить проблему снижением громкости, отходом от устройства или разговором строго по очереди. Эти обходные способы снижают эффективность связи. AEC позволяет системе поддерживать более громкий, четкий и практичный hands-free звук, сохраняя при этом чистый опыт для удаленного собеседника.

Поэтому AEC считается базовой аудиофункцией во многих профессиональных коммуникационных терминалах.

AEC наиболее ценна именно там, где hands-free связь должна ощущаться естественной, быстрой и надежной.

Как работает акустическое эхоподавление

Опорный сигнал и оценка пути эха

AEC начинается с опорного сигнала. Система знает, какой звук отправляется на локальный громкоговоритель, потому что этот сигнал формируется внутри устройства. Процессор AEC использует этот опорный сигнал, чтобы предсказать, какая часть входа микрофона может быть эхом, а не локальной речью.

Сложность в том, что сигнал громкоговорителя не возвращается в микрофон в чистом и идентичном виде. Он изменяется громкоговорителем, корпусом устройства, отражениями помещения, фоновым шумом, расстоянием и характеристиками микрофона. Алгоритм AEC должен оценить этот путь эха и построить модель того, как голос удаленной стороны возвращается в микрофон.

Когда оцененное эхо определено, процессор вычитает его из микрофонного сигнала. Оставшийся сигнал должен содержать больше голоса локального пользователя и меньше возвращенного звука удаленной стороны.

Адаптивная фильтрация и непрерывная настройка

Акустические условия постоянно меняются. Человек может подойти ближе к терминалу, дверь может открыться, громкость динамика может быть изменена, а соседние поверхности могут отражать звук иначе. Поэтому AEC обычно использует адаптивную фильтрацию. Алгоритм обновляет себя по мере изменения пути эха.

Адаптивная фильтрация важна, потому что фиксированная модель эха быстро стала бы неточной при реальном использовании. Конференц-зал, наружный пункт помощи, промышленный цех или диспетчерский стол могут создавать разные пути эха. Даже одно и то же устройство может вести себя по-разному в зависимости от угла установки и окружающей среды.

Сильная реализация AEC продолжает отслеживать эти изменения, чтобы эхо оставалось подавленным без повреждения полезного локального речевого сигнала.

Основные технические особенности AEC

Обработка одновременной речи

Обработка одновременной речи — одна из наиболее важных технических особенностей AEC. Одновременная речь возникает, когда удаленный пользователь и локальный пользователь говорят в одно и то же время. Это нормально для естественного разговора, но сложно для эхоподавления, поскольку вход микрофона содержит и реальную локальную речь, и возвращенный звук удаленной стороны.

Слабая система AEC может принять локальную речь за эхо и подавить ее, из-за чего звук становится обрезанным или прерывистым. Более качественная система AEC может определить условия одновременной речи и скорректировать поведение подавления, чтобы обе стороны оставались понятными. Это необходимо для полнодуплексной связи, где пользователи ожидают возможности перебивать, быстро отвечать и говорить естественно без строгой очередности.

Хорошая работа с одновременной речью часто отличает базовое подавление эха от профессионального опыта hands-free голосовой связи.

Контроль нелинейного эха

Реальные громкоговорители и микрофоны не всегда идеально линейны. При более высоких уровнях громкости искажения динамика, вибрация корпуса и резонанс устройства могут создавать компоненты эха, которые труднее предсказать. Контроль нелинейного эха помогает управлять такими более сложными проявлениями.

Эта функция становится важной в компактных терминалах, наружных вызывных станциях, промышленных интеркомах и устройствах, которым нужно выдавать сильный звук из ограниченного корпуса. Когда динамик громкий и расположен близко к микрофону, простой линейной компенсации может быть недостаточно.

В практическом дизайне контроль нелинейного эха помогает удерживать эхо на приемлемом уровне даже тогда, когда устройство должно работать с полезной громкостью на объекте.

Дополнительные аудиофункции, связанные с AEC

Шумоподавление и автоматическая регулировка усиления

AEC часто работает совместно с шумоподавлением (NR) и автоматической регулировкой усиления (AGC). NR снижает фоновый шум, чтобы речь была понятнее. AGC помогает регулировать уровень микрофона, когда говорящий находится ближе или дальше от устройства. AEC сосредоточено на удалении возвращенного звука удаленной стороны из микрофонного тракта.

Эти функции различаются, но в реальных коммуникационных системах они обычно связаны. Если фоновый шум высок, алгоритму AEC может быть сложнее распознать эхо. Если усиление плохо контролируется, путь эха может стать нестабильным. Когда NR, AGC и AEC настроены согласованно, голосовой тракт становится чище и стабильнее.

Это особенно важно в интеркомах, диспетчерских и аварийных коммуникационных устройствах, где звуковые условия редко бывают идеальными.

Подавление завывания и эхоподавление

AEC также связано с подавлением завывания, но эти функции не являются одним и тем же. AEC предотвращает возврат речи удаленной стороны в виде эха к удаленному пользователю. Подавление завывания контролирует акустическую обратную связь, которая создает громкий свист или визг между микрофоном и громкоговорителем. Обе функции связаны с взаимодействием микрофона и динамика, но решают разные задачи.

Во многих полевых коммуникационных терминалах могут быть нужны обе функции. Пункт помощи или промышленный телефон может требовать AEC для четкого двустороннего разговора и подавления завывания для предотвращения нестабильной обратной связи при работе на высокой громкости. Итоговое качество звука зависит от того, насколько хорошо эти функции взаимодействуют.

Поэтому профессиональные голосовые устройства часто оценивают не по одной аудиофункции, а по общему поведению всей цепочки обработки звука.

AEC, NR, AGC и подавление завывания решают разные части одной практической задачи: сделать голос понятным в реальных акустических условиях.

Аудиопреимущества акустического эхоподавления

Более чистое восприятие на удаленной стороне

Самое прямое преимущество AEC заключается в том, что удаленный слушатель больше не слышит собственный голос, возвращающийся от локального устройства. Это делает разговор более плавным и менее отвлекающим. Кроме того, удаленный пользователь говорит увереннее, потому что его не прерывает постоянное запаздывающее повторение.

В деловых звонках, интерком-сеансах, связи с диспетчерской и вызовах экстренной помощи это преимущество особенно практично. Удаленный оператор может сосредоточиться на том, что говорит локальный пользователь, а не отвлекаться на артефакты эха.

Более чистое восприятие на удаленной стороне также снижает количество повторных вопросов, пауз в разговоре и раздражение пользователей.

Более стабильная hands-free связь

AEC делает hands-free связь более стабильной, позволяя выходу громкоговорителя и входу микрофона сосуществовать. Пользователи могут говорить естественно, не поднимая трубку и не надевая гарнитуру, а система при этом сохраняет чистый аудиотракт для удаленной стороны.

Это особенно полезно там, где hands-free режим предпочтителен или необходим. Диспетчер в комнате управления может говорить, одновременно работая с консолью. Посетитель у пункта помощи может пользоваться настенным интеркомом. Работнику может потребоваться связь через промышленный телефон в перчатках или с инструментами в руках.

В таких сценариях AEC улучшает как качество звука, так и практическое удобство использования.

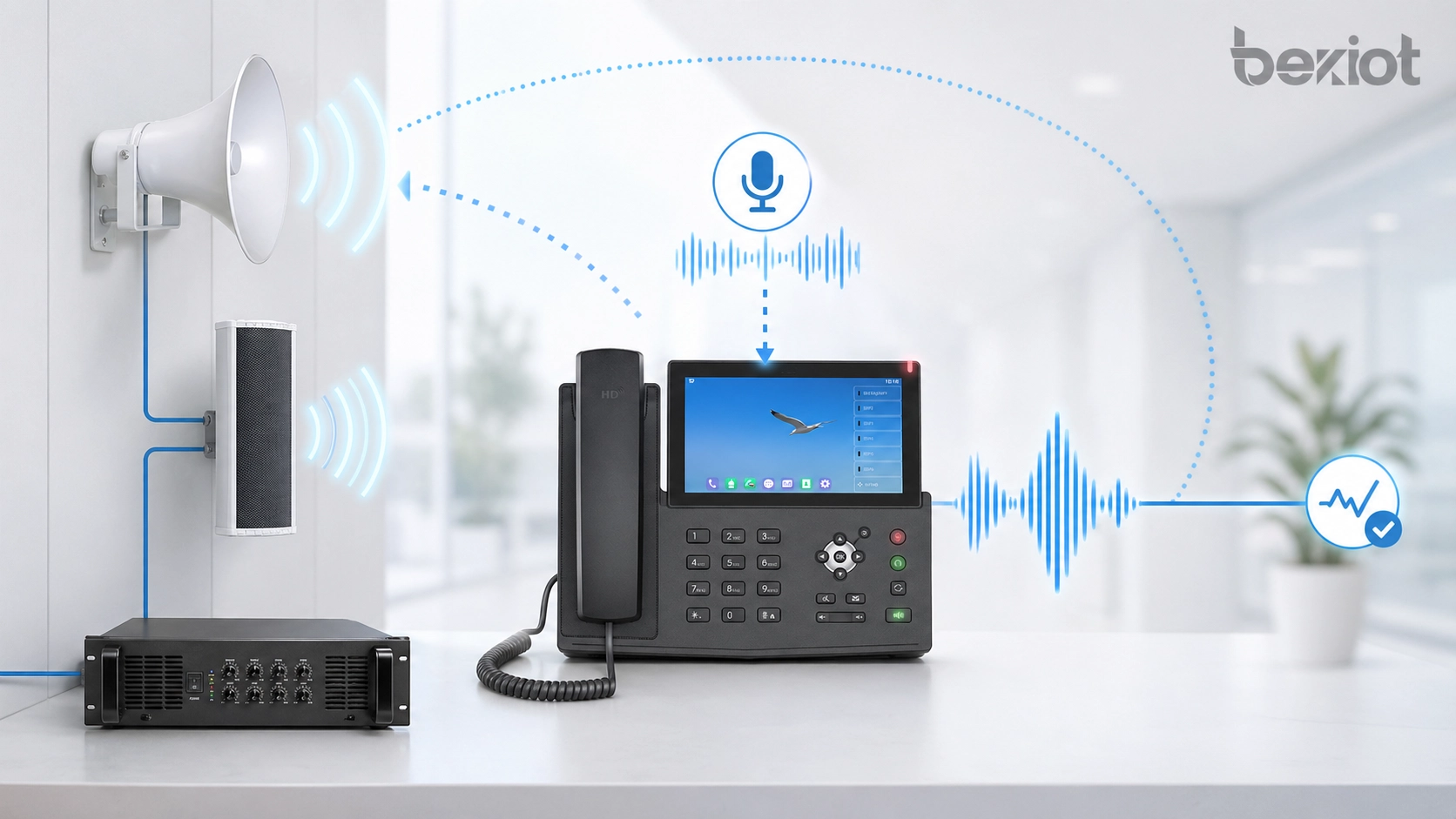

Применения AEC

IP-телефоны, спикерфоны и конференц-системы

AEC широко применяется в IP-телефонах, спикерфонах, конференц-терминалах и системах видеосвязи. Эти устройства часто используют громкоговорители и микрофоны одновременно, поэтому акустическое эхо является распространенным риском. Например, в конференц-зале речь удаленной стороны, воспроизводимая через динамики, может отражаться от стен, столов и экранов перед тем, как попасть в микрофон.

Без AEC удаленные участники могут слышать собственные голоса, возвращающиеся через систему встречи. Это ухудшает качество совещания и может заставлять участников перебивать друг друга или без необходимости отключать микрофон. С AEC система может поддерживать более чистый двусторонний или многосторонний разговор.

Поэтому AEC считается стандартным требованием в профессиональных конференц-системах и устройствах hands-free деловой связи.

Интеркомы, пункты помощи и аварийные коммуникационные терминалы

AEC особенно важно в интеркомах и системах экстренной связи, потому что такие устройства часто компактны и работают в hands-free режиме. Громкоговоритель и микрофон могут находиться рядом внутри одного корпуса. Когда диспетчерская говорит с пользователем на объекте, звук динамика терминала легко может снова попасть в микрофонный тракт.

В пунктах помощи, лифтовых аварийных телефонах, дверных интеркомах, придорожных вызывных станциях, тоннельных коммуникационных терминалах и общественных пунктах помощи эхо может затруднить разговор именно тогда, когда ясность особенно необходима. AEC помогает гарантировать, что оператор услышит пользователя на объекте без отвлечения на возвращенную речь.

В практической связи безопасности это может повысить качество реакции и снизить риск недопонимания во время срочных вызовов.

AEC в промышленных и SIP-коммуникационных проектах

Почему промышленные среды усложняют AEC

Промышленные среды усложняют работу AEC, потому что звуковые условия часто нестабильны. Шум оборудования, отражающие металлические поверхности, наружный ветер, длинные коридоры, большие залы, защитные кожухи и высокая громкость динамиков могут влиять на путь эха. Система должна подавлять эхо, сохраняя при этом локальную речь и справляясь с фоновым шумом.

Поэтому AEC в таких средах должно быть устойчивым и практичным. Оно не может исходить из условий тихой конференц-комнаты или стабильной настольной установки. Настенный SIP-интерком на заводе, наружный терминал экстренного вызова или защищенный hands-free телефон в туннеле могут сталкиваться с гораздо более сложными аудиоусловиями, чем обычный офисный телефон.

Поэтому в промышленных голосовых проектах AEC следует рассматривать как часть базового коммуникационного дизайна, а не как второстепенную аудиоопцию.

Как Becke Telcom вписывается в логику AEC

В коммуникационных сценариях Becke Telcom AEC особенно актуально там, где hands-free голос, SIP-интеркомы, промышленные телефоны, аварийные терминалы, обратная связь при оповещении и диспетчерские консоли должны совместно работать на шумных или отражающих площадках. Эта функция важна потому, что многие такие устройства используются в реальных полевых точках, где пользователь не всегда может держать трубку или контролировать акустическую среду.

Например, оператор диспетчерской может говорить через диспетчерскую консоль на полевой интерком, а полевой терминал должен принять ответ локального пользователя, не отправляя голос самого оператора обратно в виде эха. Аварийный пункт помощи может требовать громкого динамика для слышимости, но при этом чистого микрофонного возврата. В таких случаях продукты Becke Telcom могут выигрывать от AEC как части более широкой аудиоцепочки, включающей конструкцию микрофона, размещение динамика, NR, AGC и контроль обратной связи.

Практическая ценность состоит не в том, что AEC указано как название функции. Ценность в том, что AEC помогает всему каналу связи оставаться удобным именно там, где оборудование реально установлено: в туннеле, на заводе, у ворот, на платформе, в диспетчерской, в инженерном коридоре или на наружной станции помощи.

Советы по развертыванию для лучшей работы AEC

Контролируйте размещение громкоговорителя и микрофона

AEC работает лучше, когда физический дизайн поддерживает эту функцию. Размещение громкоговорителя и микрофона по возможности должно уменьшать прямую акустическую связь. Если микрофон находится слишком близко к динамику или направлен прямо на него, путь эха становится сильнее и труднее подавляется. Конструкция корпуса, монтажное положение, направление динамика и защита микрофона влияют на итоговую эффективность.

В настенных интеркомах, промышленных телефонах, пейджинговых консолях и аварийных терминалах монтажникам следует учитывать, как пользователь будет стоять рядом с устройством, где звук будет отражаться и насколько громким должен быть динамик. Хорошая физическая компоновка дает алгоритму AEC более чистую задачу.

Поэтому акустическое планирование и цифровая обработка должны работать вместе, а не рассматриваться отдельно.

Настраивайте громкость, усиление и аудиообработку как единую систему

На работу AEC влияют громкость динамика, усиление микрофона, сила шумоподавления, автоматическая регулировка усиления и настройки подавления завывания. Если выход громкоговорителя слишком громкий, эхо становится сильнее. Если усиление микрофона слишком высокое, устройство может захватывать больше звука динамика и отражений помещения. Если обработка плохо сбалансирована, речь может становиться обрезанной или неестественной.

Хорошее развертывание настраивает эти параметры как одну аудиосистему. Цель — сделать голос удаленной стороны слышимым локально и при этом сохранить чистый возвратный путь микрофона. Тестирование должно включать реалистичную речь, реальный фоновый шум и обычное расстояние пользователя, а не только лабораторные условия.

Правильная настройка часто определяет, будет ли AEC ощущаться незаметным и естественным или заметным и нестабильным.

AEC работает лучше всего, когда устройство, монтаж, структура усиления и аудиообработка спроектированы как единый коммуникационный путь.

Рекомендации по обслуживанию и тестированию

Тестируйте одновременную речь и поведение реального разговора

AEC следует тестировать с реальным поведением разговора, а не только при речи одного человека за раз. Ситуации одновременной речи важны, потому что пользователи естественно перебивают, быстро отвечают или говорят поверх коротких фраз удаленной стороны. Если система плохо работает при одновременной речи, локальный голос может обрезаться или эхо может возвращаться.

Тестирование должно включать разные уровни громкости динамика, расстояния до микрофона, уровни фонового шума и монтажные положения. Для интеркомов и аварийных терминалов тестировщики должны стоять там, где будут стоять реальные пользователи, а не говорить прямо в микрофон из идеальной позиции.

Такой тип проверки дает более точное понимание того, будет ли AEC работать в ежедневной эксплуатации.

Анализируйте жалобы на эхо по местоположению

Проблемы с эхом могут проявляться неравномерно во всей системе. Одно устройство может работать хорошо, а другое создавать эхо из-за монтажного положения, близких отражающих поверхностей, уровня динамика, состояния корпуса или локального шума. Командам обслуживания следует анализировать жалобы на эхо по месту установки, а не предполагать, что одна глобальная настройка решит все.

Аудиожурналы, отчеты операторов и обследование объекта помогают выявить закономерности. Если эхо появляется только в одной зоне туннеля, входной станции, переговорной комнате или точке цеха, локальная акустическая корректировка может быть эффективнее изменения всей системы.

Поэтому обслуживание AEC является одновременно программной и полевой задачей развертывания.

Заключение

Акустическое эхоподавление (AEC) — это технология обработки звука, которая удаляет звук удаленной стороны, воспроизводимый громкоговорителем, из локального микрофонного сигнала, чтобы пользователи не слышали свои голоса возвращающимися эхом. Его главная роль — сделать hands-free, полнодуплексную и реальную голосовую связь более четкой, естественной и удобной.

Ключевые технические особенности включают обработку опорного сигнала, оценку пути эха, адаптивную фильтрацию, обработку одновременной речи, контроль нелинейного эха и интеграцию с NR, AGC и подавлением завывания. AEC широко используется в IP-телефонах, конференц-системах, SIP-интеркомах, аварийных терминалах, диспетчерских консолях, промышленных телефонах и общественных системах помощи.

В коммуникационных средах, связанных с Becke Telcom, AEC естественно подходит там, где полевые терминалы, hands-free интеркомы, диспетчерские консоли и голосовые каналы диспетчерской должны работать в шумных, отражающих или высокогромких условиях. При правильном проектировании и тестировании AEC помогает обеспечить четкую двустороннюю связь не только в идеальных помещениях, но и в сложных местах, где промышленные и аварийные коммуникационные системы действительно используются.

FAQ

Что такое акустическое эхоподавление простыми словами?

Простыми словами, акустическое эхоподавление удаляет звук из громкоговорителя, когда этот звук снова улавливается микрофоном. Это предотвращает ситуацию, при которой удаленный пользователь слышит собственный голос в виде эха.

Оно особенно полезно в устройствах hands-free связи.

Где обычно используется AEC?

AEC обычно используется в IP-телефонах, спикерфонах, конференц-системах, SIP-интеркомах, аварийных пунктах помощи, диспетчерских консолях, промышленных телефонах и устройствах видеосвязи.

Оно наиболее важно там, где микрофоны и громкоговорители работают одновременно.

AEC — это то же самое, что шумоподавление?

Нет. AEC удаляет возвращенный звук громкоговорителя из микрофонного сигнала, а шумоподавление снижает фоновый шум, такой как вентиляторы, транспорт, оборудование или ветер.

Многие профессиональные системы используют обе функции вместе для улучшения общего качества голоса.
