Спасательная группа входит в зону, где отсутствует покрытие сотовой связи. Несколько сотрудников используют портативные радиостанции, автомобиль остается рядом с временным командным пунктом, а беспилотный летательный аппарат кружит над районом и передает видео в реальном времени. Между ними нет базовой станции сотовой связи или фиксированного беспроводного контроллера, однако голос, данные о местоположении и видео по-прежнему могут передаваться между участниками группы по мере изменения их положения.
Связанные продукты и решения: Системы радиосвязи MANET
Именно для решения таких задач предназначена радиостанция MANET.
MANET означает Mobile Ad Hoc Network, то есть мобильную самоорганизующуюся сеть. Вместо того чтобы требовать от каждого устройства связи через фиксированную базовую станцию, радиостанции MANET могут обнаруживать соседние узлы, устанавливать беспроводные соединения и передавать трафик друг для друга. Таким образом, радиостанция одновременно выполняет две функции: она является конечным устройством, которым пользуется оператор, а при необходимости также может становиться частью сетевого маршрута, передающего трафик других пользователей.
Именно эта вторая функция отличает MANET от обычной радиосвязи точка-точка. Если Радиостанция A не может напрямую связаться с Радиостанцией D, сеть все равно может доставить трафик через Радиостанцию B и Радиостанцию C. По мере перемещения персонала, транспортных средств или воздушных узлов маршруты могут пересчитываться в соответствии с тем, какие соединения остаются доступными.
Архитектура Радиосети MANET
Традиционная радиосвязь, беспроводные сети на базе инфраструктуры и MANET используют радиочастотные соединения, однако структура этих сетей принципиально различается.
В обычной системе прямой радиосвязи два пользователя могут общаться, когда их радиостанции находятся в пределах рабочего радиочастотного диапазона:
Радиостанция A → Радиостанция B
Если рельеф, расстояние или препятствие не позволяют двум радиостанциям принимать сигналы друг друга, прямое соединение теряется, если только не установлен ретранслятор или другая инфраструктура.
Инфраструктурная сеть работает иначе. Сотовые и многие традиционные беспроводные системы строятся вокруг фиксированных сетевых элементов:
Устройство → Базовая Станция → Сетевая Инфраструктура → Устройство
Терминал обычно не передает трафик для другого терминала. Связь зависит от доступа к инфраструктуре.
В MANET большая часть сетевых функций распределяется между самими радиостанциями:
Узел A → Узел B → Узел C → Узел D
Узлы B и C не обязательно являются специализированными ретрансляторами. Это могут быть портативные, автомобильные, ранцевые или воздушные радиостанции, которые используются для собственной связи и одновременно пересылают пакеты другим узлам.
| Тип Сети | Маршрут Трафика | Зависимость от Инфраструктуры |
|---|---|---|
| Прямая Радиосвязь | От радиостанции к радиостанции | Низкая, но обычно ограничена прямой дальностью RF-связи |
| Инфраструктурная Сеть | Терминал через базовую станцию или точку доступа | Зависит от фиксированной инфраструктуры |
| MANET | Напрямую или через несколько промежуточных узлов | Может формироваться без фиксированной центральной базовой станции |
Выражение "независимая от инфраструктуры" не означает, что MANET никогда не может использовать фиксированные узлы, командные автомобили или шлюзы. Ретранслятор на возвышенности, автомобильная радиостанция или фиксированный шлюз могут улучшить покрытие и соединить полевую сеть с другими системами. Разница заключается в том, что эти устройства не обязаны быть единственной центральной точкой, через которую проходит связь всех локальных узлов.
Самоформирующаяся Mesh-Сеть и Обнаружение Соседних Узлов
MANET начинает выполнять свои функции еще до создания какого-либо многопереходного маршрута. Сначала радиостанции должны определить, какие другие узлы действительно доступны по радиоканалу.
Когда узлы становятся активными, они обмениваются информацией, позволяющей сети определять ближайшие радиостанции и доступные беспроводные соединения. Точный механизм сигнализации зависит от реализации MANET, однако процесс обычно включает несколько функций.
Обнаружение Соседних Узлов
Каждый узел определяет радиостанции, которые доступны в данный момент. Портативная радиостанция, перемещающаяся вместе со спасателем, может одновременно обнаруживать другую портативную радиостанцию, автомобильный узел и воздушный ретранслятор.
Эти связи не остаются постоянными. Радиостанция, являющаяся соседним узлом сейчас, через несколько минут может выйти из рабочего диапазона по мере перемещения людей или транспортных средств.
Оценка Соединения
Обнаружение другой радиостанции автоматически не означает, что она обеспечивает лучший маршрут. MANET может оценивать такие параметры, как качество сигнала, доступность соединения, состояние канала и другие метрики маршрутизации, поддерживаемые системой.
В один момент предпочтительным может быть надежное прямое соединение, а после перемещения одного из узлов за здание или естественное препятствие более подходящим может стать другой многопереходный маршрут.
Формирование Маршрута
После получения достаточной информации о топологии трафик может передаваться через один или несколько узлов.
Предположим, что Узел A не может напрямую связаться с Узлом D, но следующие соединения остаются доступными:
A → B → C → D
Пакет, сформированный Узлом A, сначала может быть передан Узлу B. Узел B пересылает его Узлу C, а C передает его Узлу D. С точки зрения приложения A и D связаны между собой, несмотря на отсутствие прямого RF-соединения.
Это позволяет сформулировать одно из наиболее полезных определений радиостанции MANET:

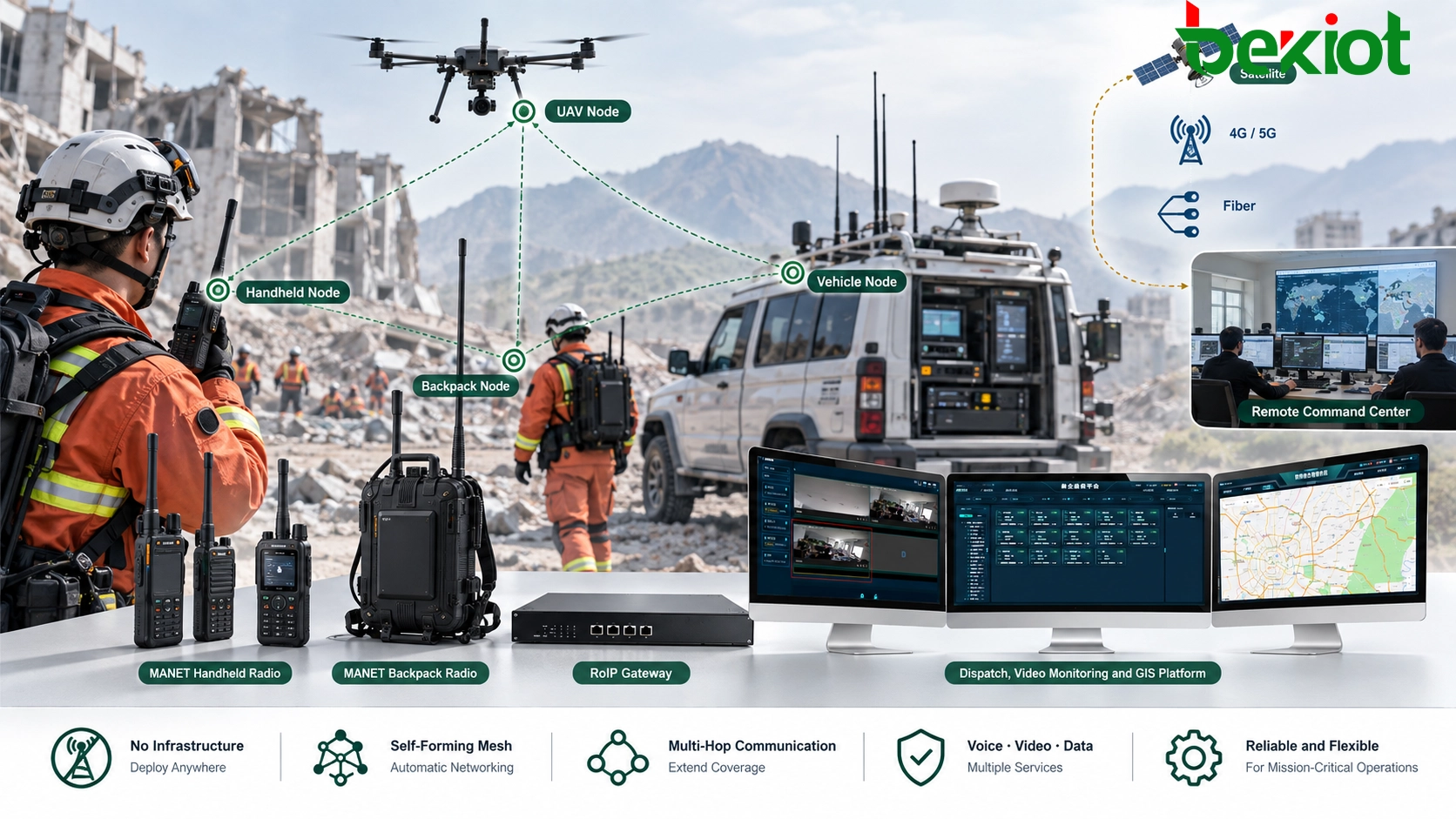

Радиостанция MANET одновременно является конечным коммуникационным устройством и, при необходимости, частью сетевой инфраструктуры, используемой для передачи трафика других узлов.
Возможность автоматически создавать такие маршруты обычно называют самоформированием. Она уменьшает необходимость вручную настраивать новый маршрут ретрансляции каждый раз, когда изменяется полевая топология.
Многопереходная Маршрутизация и Динамическая Топология
Слово "Mobile" в Mobile Ad Hoc Network имеет важное значение, поскольку топология сети предполагает постоянные изменения.
Рассмотрим рабочий маршрут, который изначально выглядит следующим образом:
Узел A → Узел B → Узел C → Узел D
Если Узел B перемещается и его соединения исчезают, исходный маршрут больше не может передавать трафик. Если другой узел обеспечивает доступную альтернативу, сеть может перестроиться:

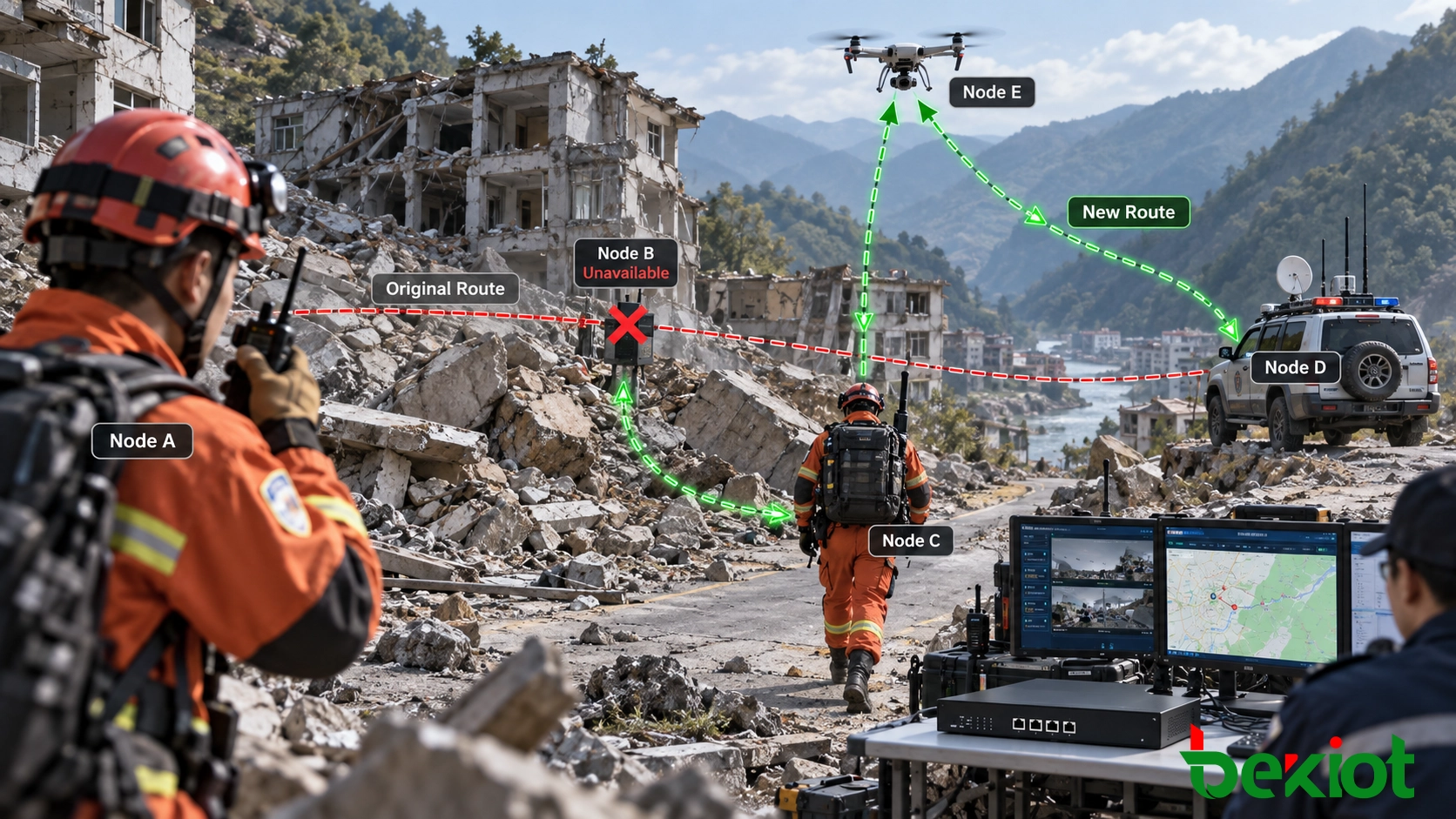

Узел A → Узел E → Узел C → Узел D
В зависимости от реализации MANET управление маршрутами может использовать проактивные, реактивные, гибридные или проприетарные методы маршрутизации. Некоторые системы постоянно поддерживают информацию о топологии, тогда как другие обнаруживают или обновляют маршруты при возникновении необходимости в связи. Конкретный алгоритм может отличаться, но инженерная задача остается схожей: трафик должен следовать по доступному в данный момент маршруту по мере изменения беспроводной среды.
Такое поведение часто называют самовосстановлением, однако этот термин необходимо понимать правильно. Самовосстановление не означает, что вышедшая из строя радиостанция самостоятельно ремонтируется, и не гарантирует непрерывную связь при любой топологии.
Это означает, что если узел или соединение становится недоступным, сеть может выбрать другой маршрут при наличии альтернативного RF-маршрута.
Например, если Узел B выходит из строя, но Узлы A и C могут связаться с Узлом E, маршрутизация может быть перенаправлена через E. Если Узел B был единственным физическим радиомостом между двумя разделенными группами и альтернативный маршрут отсутствует, сеть может разделиться на два несвязанных сегмента. Такое состояние обычно называется разделением сети.
Поэтому размещение узлов по-прежнему имеет значение. MANET снижает зависимость от фиксированной инфраструктуры, но не может обойти основные законы распространения радиосигнала. Рельеф, здания, расстояние и помехи по-прежнему определяют наличие достаточного количества соединений для работы маршрутизации.
Голос, Видео и Данные через MANET
Современные системы MANET не ограничиваются передачей голосовой связи push-to-talk. После того как радиостанции формируют мобильную сеть с поддержкой IP, различные типы приложений могут совместно использовать беспроводной транспорт.
Спасатель может одновременно передавать голос PTT и координаты GPS, тогда как другой пользователь отправляет изображения. Автомобильный узел может передавать телеметрию или подключать локальную IP-камеру. Воздушный узел может передавать видео в реальном времени на мобильный командный автомобиль.
Например, видеопоток может проходить по следующему маршруту:
Камера / Радиостанция MANET → Полевой Узел → Ретрансляционный Узел → Автомобильная Радиостанция MANET → Командное Приложение
Проблема заключается в том, что эти приложения предъявляют разные требования к сети.
Голосовая связь обычно требует относительно небольшой полосы пропускания, но очень чувствительна к задержке, джиттеру и потере пакетов. Разговор может стать затруднительным даже при достаточной пропускной способности, если пакеты поступают слишком поздно или неравномерно.
Видео в реальном времени требует значительно большей полосы пропускания и может адаптировать битрейт в зависимости от доступной сетевой емкости. С увеличением количества переходов или ухудшением RF-условий поддерживать видео высокого разрешения становится сложнее.
GPS-позиционирование, сообщения и телеметрия обычно требуют значительно меньшей полосы пропускания, однако этим сервисам могут потребоваться частые и надежные обновления, чтобы командное приложение сохраняло точную оперативную картину.
Поэтому проектирование MANET заключается не только в максимизации пиковой пропускной способности. Практическая сеть должна учитывать:
Задержку для голосовой связи в реальном времени и командного трафика;
Джиттер и потерю пакетов в изменяющихся RF-соединениях;
Доступную полосу пропускания для видео в реальном времени;
Обработку QoS для различных классов трафика;
Стабильность соединений при перемещении узлов в рабочей зоне.
Сеть, которая демонстрирует высокую пропускную способность между двумя неподвижными радиостанциями на открытой местности, может вести себя совершенно иначе, когда десять или двадцать мобильных узлов одновременно начинают передавать голос, телеметрию и несколько видеопотоков.
Дальность MANET, Количество Переходов и Емкость Сети
Вопрос "Какова дальность радиостанции MANET?" кажется простым, однако одно значение дальности редко точно описывает реальную работу MANET.
Необходимо различать два понятия: дальность RF-связи на одном переходе и сквозную дальность сети.
Дальность одного перехода описывает расстояние, на котором два узла могут напрямую связываться при определенных условиях. Она зависит от частоты, мощности передатчика, коэффициента усиления антенны, высоты установки антенны, рельефа, зданий, растительности, помех и характеристик приемника.
Прямое соединение может выглядеть следующим образом:
Узел A → Узел B
MANET может расширить связь за пределы одного такого соединения за счет использования промежуточных узлов:
Узел A → Узел B → Узел C → Узел D
Таким образом, Узел A может обмениваться трафиком с Узлом D даже тогда, когда оба находятся далеко за пределами прямой радиодоступности друг друга.
Однако это не означает, что каждый дополнительный переход бесплатно увеличивает покрытие сети. Многопереходная передача имеет свою цену.
Промежуточным узлам требуется эфирное время для приема и повторной передачи трафика. В зависимости от архитектуры радиосистемы, частотного плана и реализации сети увеличение количества переходов может повышать сквозную задержку и снижать емкость, доступную отдельным потокам данных. Загруженный ретрансляционный узел в центре топологии также может одновременно передавать трафик множества пользователей.
Поэтому увеличение количества переходов может приводить к:
Дополнительной задержке;
Большему потреблению общего эфирного времени;
Снижению эффективной пропускной способности на некоторых маршрутах;
Более частым изменениям маршрутов при перемещении промежуточных узлов;
Повышенной чувствительности к помехам и слабым RF-соединениям.
Поэтому преимущество MANET заключается не в "неограниченной дальности радиосвязи". Ее ценность состоит в возможности использовать распределенные узлы для расширения сетевого покрытия в зоны, где установить одно прямое RF-соединение невозможно.
По той же причине важна плотность узлов. Слишком небольшое количество узлов, распределенных по большой рабочей территории, может оставить зоны без альтернативного маршрута. Добавление правильно расположенных ретрансляционных узлов может улучшить связь, однако простое увеличение количества радиостанций без учета RF-условий и нагрузки трафика не приводит автоматически к росту сетевой емкости.
Параметры Развертывания и Интеграция Backhaul
Производительность MANET во многом зависит от того, как развернута сеть. Алгоритм маршрутизации не может компенсировать все неудачные решения, связанные с RF или проектированием системы.
Частота и Полоса Канала
Частота влияет на распространение сигнала, характеристики антенн и взаимодействие радиоволн со зданиями, рельефом и растительностью. Ширина канала влияет на доступную емкость передачи данных, а также может определять поведение сети в перегруженном частотном диапазоне или при сильных помехах.
Поэтому сеть, оптимизированная для дальней голосовой связи и передачи координат, может использовать совершенно другие RF-параметры, чем система, предназначенная для передачи нескольких видеопотоков с высоким битрейтом.
Плотность Узлов и Мобильность
MANET требуется достаточное количество доступных беспроводных соединений для формирования альтернативных маршрутов. Если узлы расположены слишком далеко друг от друга, многопереходной маршрутизации просто нечего использовать.
Мобильность также влияет на стабильность маршрутов. Сеть из относительно медленно перемещающихся наземных групп обычно изменяет топологию менее интенсивно, чем сеть, объединяющая быстро движущиеся транспортные средства, воздушные платформы и пользователей с портативными радиостанциями в плотной городской застройке.
Размещение Антенн
Положение антенны может быть не менее важным, чем мощность передатчика. Автомобильная радиостанция с правильно установленной внешней антенной может обеспечить значительно более эффективную точку ретрансляции, чем портативная радиостанция, находящаяся близко к телу пользователя. Воздушный узел в некоторых случаях может создавать полезные линии прямой видимости между наземными группами, разделенными рельефом или зданиями.
По этой причине портативные, автомобильные и воздушные радиостанции MANET чаще дополняют друг друга, чем являются взаимозаменяемыми.
Полевая Сеть и Backhaul
MANET в первую очередь обеспечивает связь между узлами внутри рабочей зоны. При этом командной структуре также может потребоваться передавать информацию за пределы локальной сети.
Типовая архитектура может выглядеть следующим образом:

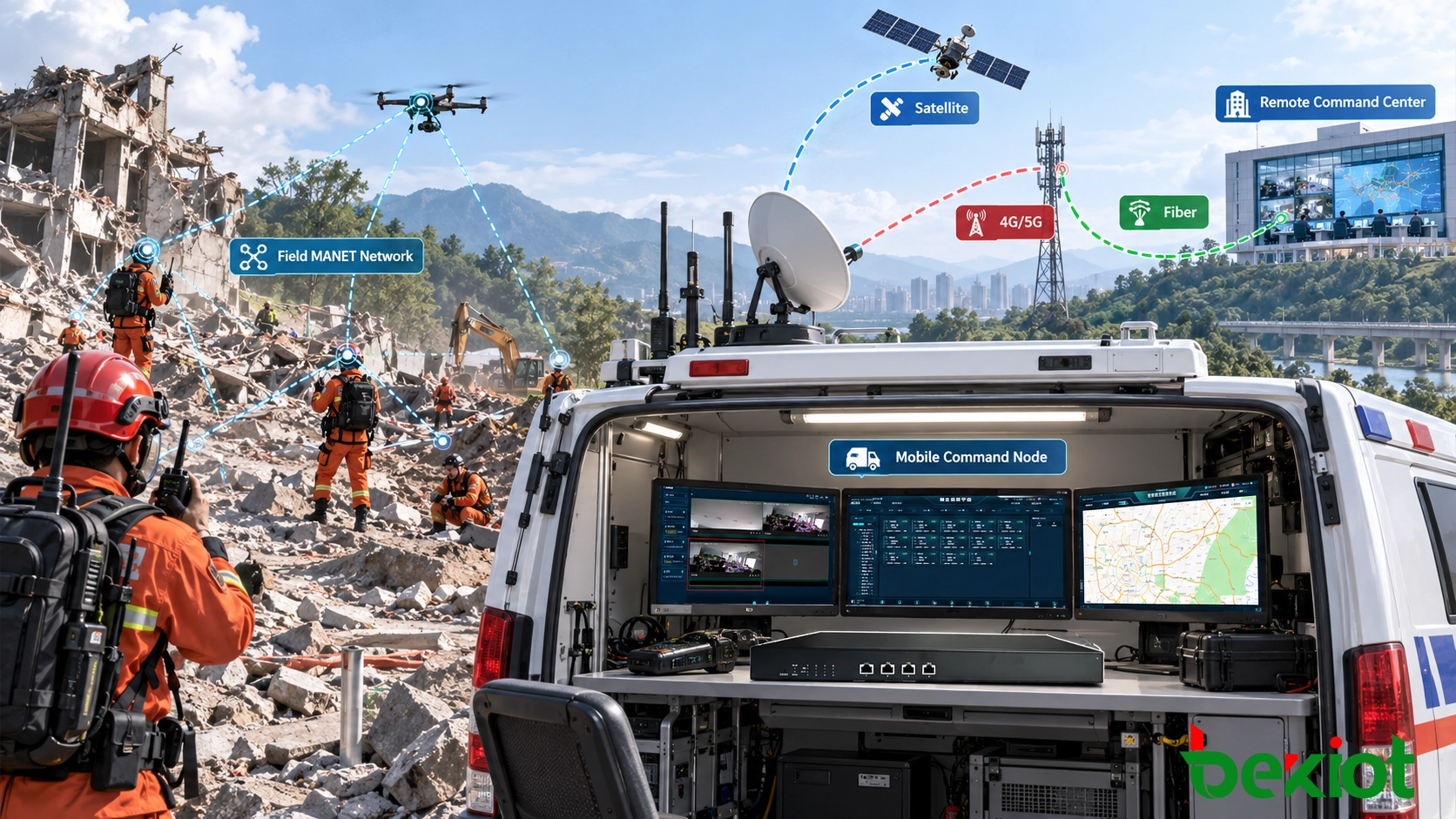

Портативные / Автомобильные / UAV-Узлы MANET → Мобильный Командный Узел → Backhaul через 4G / 5G / Спутник / Оптоволокно → Удаленный Командный Центр
MANET и backhaul решают разные задачи. MANET обеспечивает локальную мобильную mesh-сеть между пользователями в полевых условиях. Сотовая связь, спутниковые каналы, радиорелейные линии или оптоволокно могут обеспечивать дальнейшее соединение между этой полевой сетью и удаленным командным центром.
При оценке отказоустойчивости важно разделять эти два уровня. Отказ спутникового backhaul-соединения не обязательно означает, что локальные пользователи MANET потеряют связь друг с другом. Точно так же исправный спутниковый канал не сможет компенсировать полевую MANET-сеть, которая разделилась на изолированные RF-сегменты.
FAQ
Радиостанция MANET — Это То Же Самое, Что Рация?
Не обязательно. Обычная портативная рация обычно связывается напрямую с другой радиостанцией или через фиксированную инфраструктуру ретрансляторов. Радиостанция MANET может участвовать в самоорганизующейся сети передачи данных, где узлы обнаруживают друг друга и могут пересылать пакеты через несколько беспроводных переходов. В зависимости от системы такая сеть может передавать голос PTT, а также IP-данные, видео, информацию о местоположении и другие сервисы.
Нужна Ли Радиостанции MANET Базовая Станция?
MANET может организовать связь между участвующими узлами без использования обычной центральной базовой станции. Для улучшения покрытия, емкости или подключения к другим сетям можно дополнительно использовать фиксированные ретрансляторы, автомобильные узлы, радиостанции на возвышенностях или шлюзы, однако они не обязательно выступают единой центральной точкой управления для всех локальных маршрутов связи.
Что Происходит, Если Один Узел MANET Отключается?
Если существует другой доступный маршрут, сеть может перенаправить трафик через другие узлы. Например, маршрут A → B → C после исчезновения Узла B может измениться на A → D → C. Если отказавший узел был единственным RF-мостом между двумя частями сети и альтернативный путь отсутствует, MANET может разделиться на отдельные сегменты до восстановления связи.
Могут Ли Радиостанции MANET Передавать Видео в Реальном Времени?
Да, системы MANET с достаточной пропускной способностью IP могут передавать видео в реальном времени, однако фактическая производительность зависит от RF-условий, ширины канала, модуляции, помех, битрейта видео, количества активных пользователей и количества беспроводных переходов в маршруте. Видеотрафик обычно требует значительно большей сетевой емкости, чем голосовая связь, сообщения или передача координат.
В Чем Разница Между Mesh-Радио и Радиостанцией MANET?
Эти термины иногда используются вместе, поскольку оба могут подразумевать беспроводную передачу через несколько сетевых узлов. MANET делает особый акцент на мобильной самоорганизующейся топологии, в которой узлы могут перемещаться, а маршруты адаптируются к изменению доступности соединений. "Mesh radio" — более широкое понятие, которое также может относиться к фиксированным или преимущественно статичным беспроводным mesh-сетям.
В Чем Разница Между MANET и RoIP?
Они решают разные задачи связи. MANET создает беспроводную IP-сеть между мобильными узлами, тогда как RoIP передает радиоаудио и сигналы управления по IP-сети. Шлюз RoIP может расширять или интегрировать существующий радиоканал через IP, но сам по себе он не создает динамическую мобильную многопереходную mesh-сеть, характерную для MANET.
