При установке взрывозащищённого телефона особенно обманчива ситуация, когда устройство включается, успешно регистрируется на SIP-сервере, принимает вызовы из диспетчерской и без видимых проблем совершает исходящие звонки. С точки зрения связи всё работает нормально. Однако какая-либо деталь монтажа уже могла изменить одно из контролируемых условий, на которых основана исходная конструкция оборудования.
Монтажник может заменить предусмотренный проектом кабельный ввод другим, который внешне подходит, закрыть неиспользуемое отверстие подручной заглушкой, просверлить новое отверстие из-за неудобного направления кабеля или перенести телефон на несколько метров ради упрощения прокладки. Ни одно из этих действий не обязательно вызовет немедленный отказ связи. Более того, в тот же день телефон может успешно пройти базовую проверку вызовов. Именно поэтому такие ошибки выявить сложнее, чем неисправность устройства, которое просто не включается.
Для оборудования, установленного во взрывоопасной зоне, успешный сеанс связи подтверждает только текущую работоспособность канала связи; сам по себе он не доказывает правильность монтажа. Конструкция корпуса, фактическое место монтажа, кабельный ввод, заглушки, принадлежности, схема электропитания и первичная проверка вместе определяют окончательное состояние установленного оборудования. Стандарт IEC 60079-14:2024 рассматривает проектирование, выбор, монтаж и первичную проверку оборудования Ex в единой технической системе требований. На практике правильный выбор устройства — лишь часть инженерных работ.
Многие наиболее серьёзные монтажные риски возникают за относительно короткое время между распаковкой телефона и вводом настенного устройства в эксплуатацию.
Почему телефон может работать нормально, но быть установлен неправильно?
При вводе в эксплуатацию обычного низковольтного оборудования часто используют привычную последовательность: подают питание, подключают устройство к сети и проверяют функции. Если терминал получил IP-адрес, зарегистрировался на SIP-сервере, выполнил входящий и исходящий вызовы и обеспечил двустороннюю речь, монтаж может показаться почти завершённым. Однако взрывозащищённый телефон нельзя оценивать только по этим признакам: проверка связи подтверждает работу сервиса, а не соответствие всей установки требованиям взрывоопасной зоны.
Например, кабельный ввод может достаточно плотно удерживать кабель Ethernet, чтобы телефон вышел в сеть. Но если ввод несовместим с диаметром кабеля, схемой ввода или видом взрывозащиты, успешная регистрация SIP не устраняет монтажный дефект. Точно так же отсутствие немедленно заметного проникновения воды не доказывает долговременную герметичность, а прочное крепление телефона на стене не гарантирует, что персонал сможет быстро добраться до него и воспользоваться им при аварии.
При реализации связи во взрывоопасных зонах проблемы вызывают следующие распространённые заблуждения:
Электрическая непрерывность цепи не означает правильность взрывозащищённой установки;
Успешная регистрация SIP не подтверждает правильность установки кабельного ввода;
Отсутствие видимого проникновения воды не гарантирует надёжной долговременной герметизации от внешней среды;
Надёжное механическое крепление не гарантирует, что персонал быстро найдёт телефон и сможет воспользоваться им при происшествии.
Поэтому монтаж необходимо оценивать по двум взаимосвязанным направлениям. Первое — целостность взрывозащиты: сохранила ли установка условия, предусмотренные исходным видом взрывозащиты оборудования. Второе — доступность аварийной связи: остаётся ли терминал доступным, удобным для использования и подключённым к нужному адресату, когда он действительно необходим. Стационарный пункт связи во взрывоопасной зоне имеет практическую инженерную ценность только при соблюдении обоих условий.

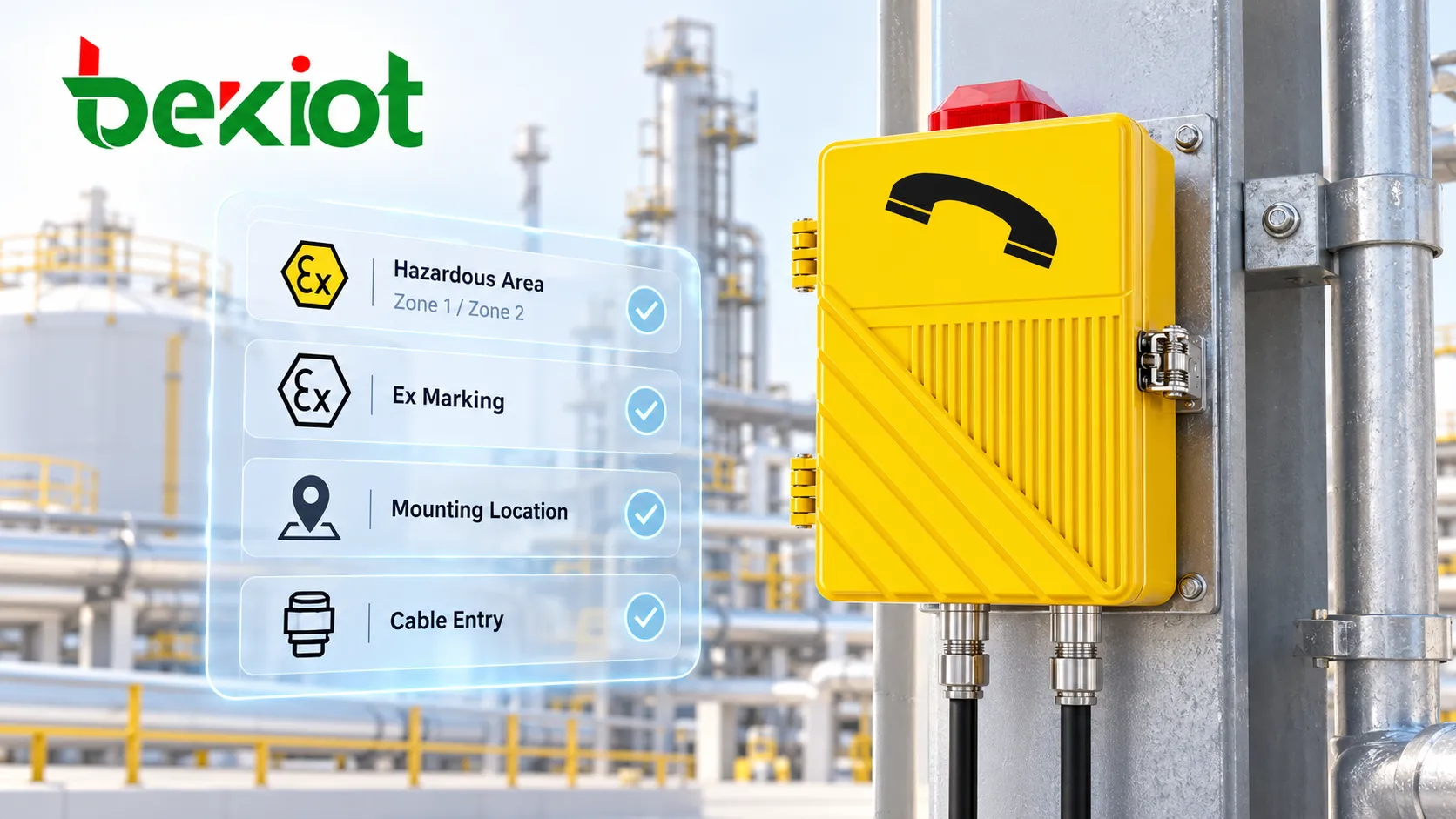

Ошибка 1. Считать, что любой сертифицированный взрывозащищённый телефон можно установить где угодно
«Телефон взрывозащищённый, значит его можно поставить в любой точке опасной зоны» — одно из самых простых и одновременно самых опасных предположений. Взрывозащита не является единой универсальной категорией. Во взрывоопасных местах могут присутствовать горючие газы или пыль; зоны, группы оборудования, температурные классы и температура окружающей среды различаются. Пригодность устройства для конкретной точки определяется его фактической маркировкой Ex, областью действия сертификата и стандартами проекта, а не только словом «взрывозащищённый» в названии.
Такой вопрос часто возникает на поздней стадии проекта. При проектировании телефон мог быть назначен для точки A, но трубопроводы, металлоконструкции, оборудование, кронштейны или ограничения кабельных трасс вынуждают монтажников сместить его на несколько метров. Для обычного IP-телефона это может быть простой корректировкой размещения. Для Ex-оборудования необходимо подтвердить, что в новой точке выполняются те же условия монтажа.
Поэтому при переносе терминала недостаточно убедиться, что кабеля Ethernet хватает по длине. Следует также проверить:
совпадает ли классификация взрывоопасной зоны на новом месте;
не изменились ли температура окружающей среды или воздействие коррозионных веществ;
остаются ли применимыми маркировка оборудования и условия сертификации;
соответствуют ли кабельная трасса и схема ввода первоначальному проекту;
не ухудшает ли новое положение доступ к телефону в аварийной ситуации.
Если пригодность для взрывоопасной зоны ещё не подтверждена на этапе подбора оборудования, см. материал Как выбрать подходящий взрывозащищённый телефон для взрывоопасных зон. При монтаже задача иная: условия, подтверждённые проектом, необходимо сохранить на фактическом месте установки.

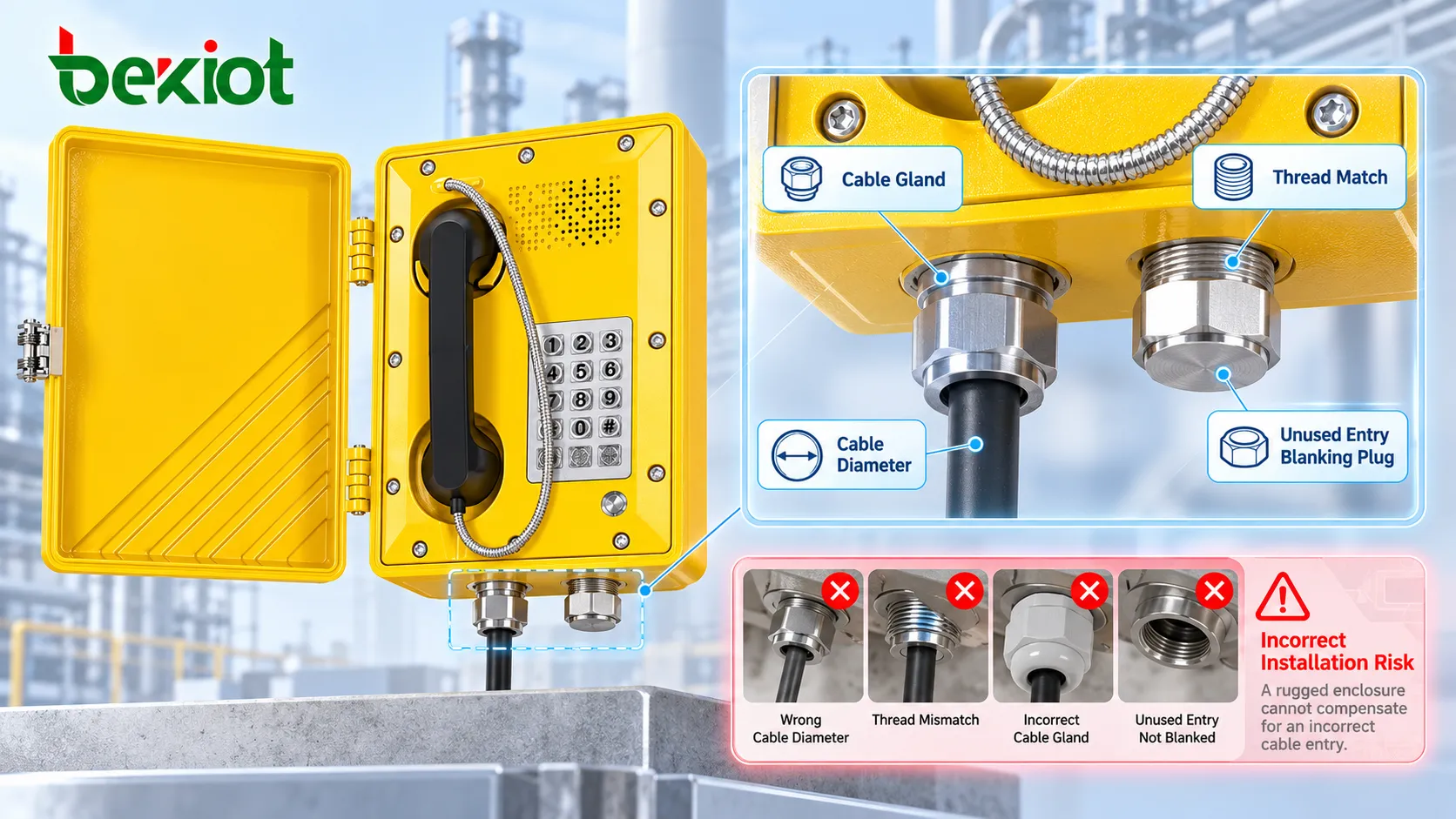

Ошибка 2. Считать кабельный ввод обычным зажимом для кабеля
Кабельный ввод взрывозащищённого телефона легко упустить из виду: он привлекает намного меньше внимания, чем сам корпус. Между тем это один из важнейших объектов контроля. В обычной низковольтной установке ввод преимущественно обеспечивает закрепление кабеля, герметизацию и разгрузку от механических усилий. Во взрывоопасной зоне он также относится к условиям, необходимым для сохранения исходного вида взрывозащиты устройства.
Технические рекомендации IEC по кабельным вводам для взрывоопасных зон напрямую связывают их с целостностью оболочки и защитой от внешних воздействий. Для оборудования с видом взрывозащиты Ex «d» сочетание кабеля и ввода влияет также на сохранение исходных условий локализации взрыва внутри взрывонепроницаемой оболочки. Поэтому одного факта затяжки ввода недостаточно для оценки монтажа.
На объекте необходимо как минимум проверить:
подходит ли кабельный ввод для вида взрывозащиты оборудования;
соответствует ли резьба ввода резьбе отверстия корпуса;
входит ли фактический диаметр кабеля в допустимый диапазон;
совместим ли ввод с конструкцией бронированного кабеля, если такой применяется;
правильно ли расположены и комплектны уплотнительные элементы и не заменены ли они неподходящими деталями;
не подвергается ли кабель постоянному натяжению, боковой нагрузке или сжатию.
Ещё одно распространённое предположение — что телефон с высокой степенью защиты IP автоматически сохраняет её после прокладки кабеля. В действительности исходное состояние корпуса и смонтированный на месте ввод являются звеньями одной защитной цепи. Прочный корпус не компенсирует неправильно установленный кабельный ввод.
Ошибка 3. Закрывать неиспользуемые отверстия любыми заглушками и сверлить новые на объекте
Во время строительства часто применяют временные решения: «Этот ввод сейчас не нужен, просто заглушим его» или «К исходному отверстию трудно подойти, просверлим другое». Для некоторых обычных корпусов такие действия могут быть допустимы, но автоматически переносить их на взрывозащищённые телефоны нельзя.
Неиспользуемые кабельные отверстия должны быть закрыты способом, совместимым с конструкцией оборудования и требованиями к монтажу. Нельзя использовать обычную пластиковую пробку, клейкую ленту, временный герметик или неопознанную резьбовую заглушку лишь потому, что второй кабель пока не нужен. То же относится к сверлению на объекте: взрывозащищённую оболочку нельзя рассматривать как обычную коробку из нержавеющей стали или низковольтную распределительную коробку.
Появление нового отверстия сразу вызывает несколько вопросов:
разрешён ли дополнительный ввод исходной конструкцией и условиями сертификации;
соответствуют ли расположение, резьба и толщина стенки установленным требованиям;
образует ли новый кабельный ввод правильное соединение с отверстием;
не изменила ли механическая обработка конструкцию оболочки;
не попали ли внутрь металлическая стружка и заусенцы, не повреждено ли устройство при обработке.
Если проект действительно требует переходника, редуктора или другой конфигурации ввода, изменение необходимо сверить с документацией изделия, условиями сертификации, требованиями изготовителя и проектными правилами для взрывоопасных зон. Его нельзя считать обычной операцией доработки на месте.
Тот же принцип относится к стыкам корпуса, крепежу и уплотнениям. Нанесение универсального герметика на стык «для лучшей водозащиты» или шлифование сопрягаемой поверхности, чтобы легче закрыть крышку, внешне решает монтажную проблему, но создаёт новую техническую неопределённость.

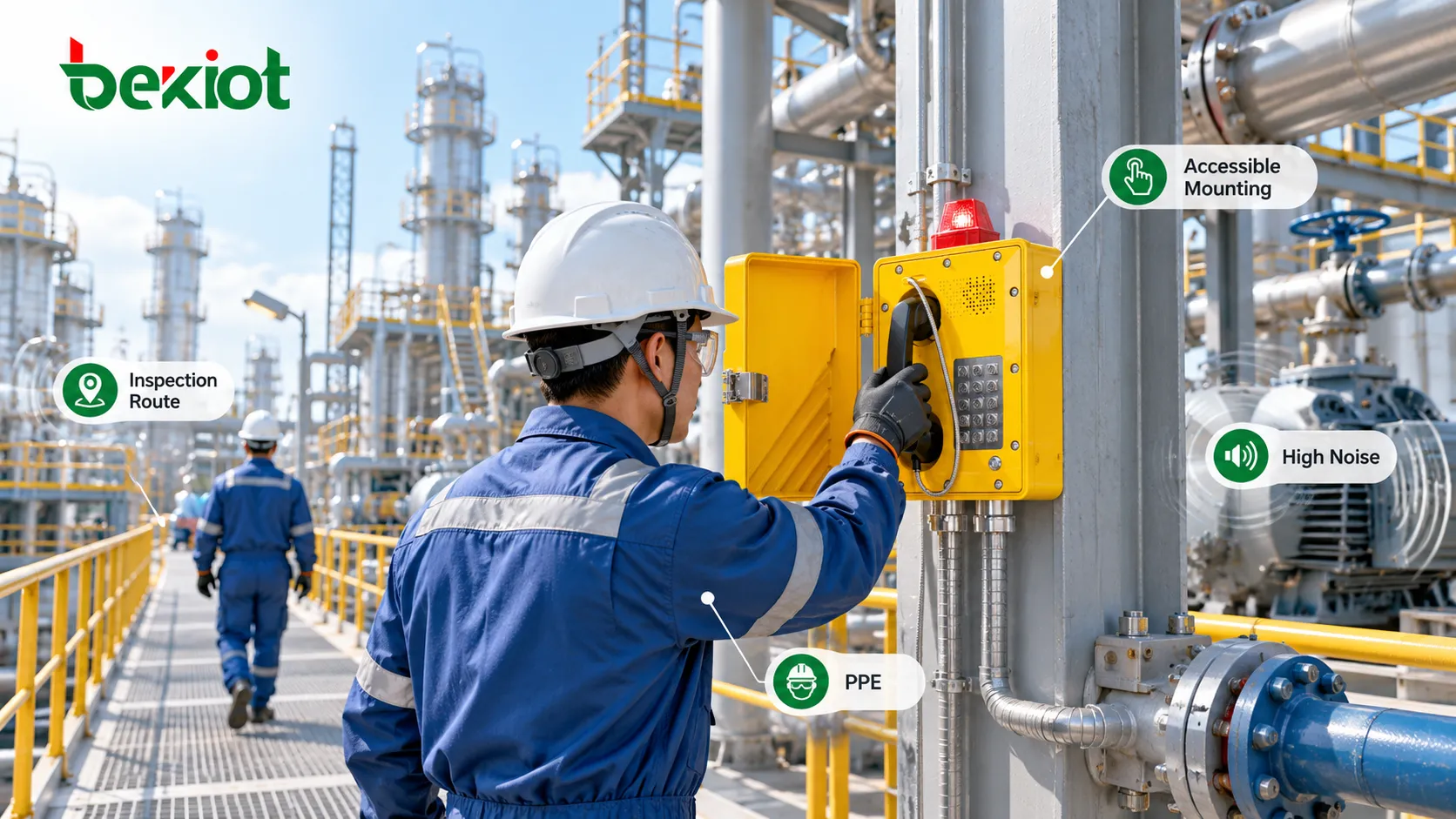

Ошибка 4. Выбирать место установки только ради удобства прокладки кабеля
Во взрывоопасной зоне длину кабеля измерить просто. Гораздо легче упустить из виду маршрут, по которому человеку придётся добираться до телефона. На инженерном чертеже телефон обозначен координатой. Однако при реальном происшествии пользователь может находиться в каске, защитных перчатках, очках и других средствах индивидуальной защиты (СИЗ), работая среди трубопроводов, пара и технологического оборудования при высоком шуме и плохом освещении.
Телефон за крупным агрегатом, на другой стороне узкой площадки или вдали от обычного маршрута обхода формально присутствует, но может оказаться значительно менее полезным в аварии. Это особенно важно для моделей с рупорами, световыми маяками или экстренным вызовом одной кнопкой: место влияет не только на доступность телефона, но и на то, кто сможет услышать или увидеть оповещение.
Поэтому место монтажа нужно оценивать глазами пользователя:
легко ли добраться до телефона с обычных маршрутов осмотра и работы;
придётся ли в аварийной ситуации пересекать потенциально опасную зону;
позволяет ли высота нажимать клавиши и снимать трубку в перчатках;
не заслоняют ли терминал трубопроводы, оборудование или ограждения;
можно ли быстро заметить его ночью или при слабом освещении;
не помешает ли постоянный фоновый шум звонку и двусторонней речи.
Лучшее место для взрывозащищённого телефона — не там, где удобнее прокладывать кабель, а там, где персонал сможет быстро добраться до устройства, распознать его и воспользоваться им при происшествии.
Ошибка 5. Считать PoE, коммутаторы и питание обычными низковольтными вопросами, раз телефон взрывозащищён
С распространением взрывозащищённых телефонов на базе SIP монтаж всё чаще переходит от традиционной телефонной проводки к концепции «одного Ethernet-кабеля». Действительно, к SIP-телефону с PoE может подходить всего один кабель. Но его работа в конечном счёте зависит от PoE-коммутатора, сетевого шкафа, медиаконвертера, соединительного оборудования, базовой сети и SIP-сервера или IP PBX. От любого из этих элементов зависит доступность аварийной связи.
Считать PoE гарантией питания, если сеть работает
PoE избавляет от необходимости отдельного блока питания на терминале, но не обеспечивает автоматически резервное питание всей системы связи. Если вышестоящий PoE-коммутатор обесточен, все зависимые от него телефоны могут одновременно потерять питание и сетевое соединение. При использовании Ex-телефонов для аварийных вызовов нужно также проверить ИБП, резервное питание и схемы восстановления PoE-коммутатора, базовой сети, SIP-сервера и IP PBX.
Игнорировать требования к монтажу другого сетевого оборудования во взрывоопасной зоне
Пригодность телефона к работе во взрывоопасной зоне не делает автоматически пригодными для той же точки обычный коммутатор, модуль питания, соединительное устройство или сетевую принадлежность. Любое электрическое оборудование, физически размещённое в такой зоне, должно отдельно оцениваться с учётом его места, вида защиты и проектных требований. Нельзя относиться к нему как к стандартному ИТ-оборудованию только потому, что оно обеспечивает работу телефона.
Выполнять заземление по привычной схеме
Требования к заземлению, уравниванию потенциалов и экранированию кабелей различаются в зависимости от конструкции оборудования, вида взрывозащиты и проектных решений. Монтаж должен соответствовать документации и проекту, а не принципу «прошлый телефон мы подключали так же». Для открытых площадок, длинных медных линий и участков с риском перенапряжений могут дополнительно потребоваться защита от импульсных перенапряжений и молний, а также сетевая гальваническая развязка для повышения доступности связи.
Здесь сходятся требования взрывозащиты и надёжности коммуникаций: сам терминал может полностью соответствовать условиям, однако ошибка в построении вышестоящей системы всё равно способна оставить персонал без связи при аварии.
Ошибка 6. Полагать, что высокая степень IP устраняет конденсацию, коррозию и риск проникновения воды
Взрывозащита и степень защиты от проникновения внешних воздействий решают разные задачи, а многие опасные зоны одновременно являются суровыми промышленными средами. В нефтехимии возможны коррозионные атмосферы; морские терминалы и платформы подвергаются соляному туману; открытые площадки — дождю, солнцу и температурным циклам; отдельные технологические участки регулярно промываются водой.
Поэтому высокий класс IP не отменяет необходимости учитывать способ установки. Прокладка кабеля — типичный пример. Если кабель направляет воду прямо к вводу корпуса, а кабелепроводы, кронштейны или опоры способствуют её накоплению возле отверстия, состояние оборудования после месяцев или лет эксплуатации может сильно отличаться от того, что наблюдалось в день пусконаладки.
Конденсат, возникающий из-за температурных колебаний, — ещё один часто упускаемый фактор. Отсутствие видимой дождевой воды снаружи не гарантирует отсутствия проблем с влагой внутри. Суточные температурные циклы, влажный воздух и неверно расположенные кабельные вводы влияют на долговременную стойкость к среде.
Помимо степени IP, при установке следует проверить:
соответствует ли ориентация монтажа требованиям изделия;
не создаёт ли кабель путь стока или движения воды в сторону телефона;
подходят ли металлический крепёж, кронштейны и принадлежности для коррозионной среды объекта;
правильно ли герметизированы кабельные вводы и заглушки;
подвергается ли оборудование постоянной промывке, соляному туману или химическому воздействию;
позволяет ли расположение позднее проверять коррозию и ослабление крепежа.
Соответствие определённой степени защиты IP в заводском состоянии и сохранение её на объекте спустя годы — два разных инженерных вопроса.
Ошибка 7. Считать, что чем сильнее затянут крепёж, тем лучше
Взрывозащищённые телефоны обычно тяжелее настольных, поэтому их необходимо надёжно закреплять на стене, металлоконструкции, колонне или специальном кронштейне. Но принцип «чем сильнее затянуть, тем безопаснее» не является полноценным инженерным правилом. Если стена неровная, кронштейн деформирован или отверстия не совпадают, принудительная установка корпуса создаёт ненужные длительные напряжения.
Нельзя также заставлять кабельный ввод удерживать вес всей кабельной трассы. На промышленных объектах с вибрацией станков, движением транспорта или интенсивным перемещением людей механические нагрузки часто действуют постоянно, а не только в момент монтажа.
При значительной вибрации необходимо проверить:
устойчивость монтажного основания;
применение предусмотренных крепёжных элементов;
отсутствие перекоса корпуса и аномальных напряжений;
наличие независимой опоры кабелей и достаточного запаса длины;
не будет ли шнур телефонной трубки многократно натягиваться механизмами, транспортом или персоналом;
надёжность крепления маяков, рупоров и прочих внешних принадлежностей при вибрации.
Обычно эти проблемы не видны в день монтажа. После месяцев вибрации, температурных циклов и эксплуатации они могут проявиться в ослаблении крепежа, нагрузках на вводы, нестабильном соединении или отказе наружных устройств. Качественный монтаж должен отвечать не только на вопрос «Останется ли устройство на стене сегодня?», но и учитывать его состояние через годы службы.

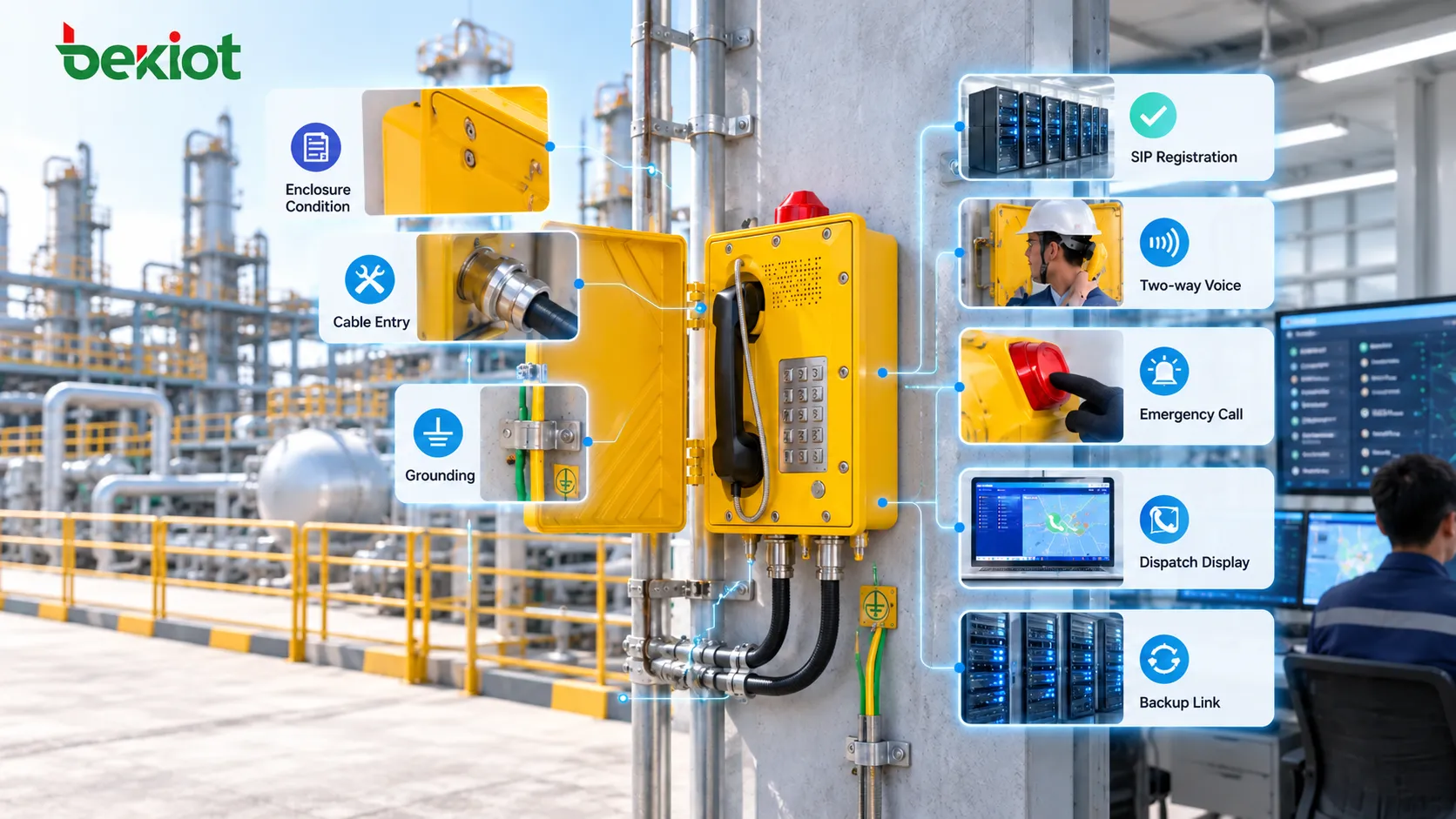

Ошибка 8. Считать успешный звонок окончательной приёмкой
Использование критерия «звонок прошёл» для окончательной приёмки — простой способ перенести монтажные дефекты в длительную эксплуатацию. IEC 60079-14:2024 включает первичную проверку в процесс монтажа, подчёркивая, что контроль после установки — его обязательная часть, а не дополнительная опция. Поэтому проверка монтажа во взрывоопасной зоне и приёмочные испытания связи должны проводиться взаимосвязанно.
Сначала проверяют физическую установку:
соответствует ли паспортная табличка фактическому месту монтажа;
не повреждены ли при монтаже корпус, крышка и крепёж;
правильно ли смонтированы кабельный ввод, переходник и заглушки;
нет ли ненормального натяжения, истирания или сжатия кабеля;
соответствуют ли заземление, уравнивание потенциалов и связанные соединения проекту;
сохранились ли видимыми маркировка изделия и предупреждающие надписи.
Затем испытания связи должны подтвердить:
нормальную регистрацию SIP или состояние аналоговой линии;
правильную работу входящих, исходящих вызовов, переключателя рычага трубки и двусторонней речи;
разборчивость речи при реальном уровне шума на объекте;
правильный адресат вызова с кнопки экстренной связи или прямой линии;
отображение на диспетчерском пульте верных идентификатора и расположения терминала;
правильную работу световых маяков, рупоров, записи и иных настроенных интеграций;
проверку резервных серверов, ИБП или альтернативных маршрутов вызовов при реальных отказах, если они предусмотрены проектом.
Более полный порядок испытаний после монтажа приведён в материале Как проверить взрывозащищённый телефон после установки?.
Какие монтажные ошибки важнее всего выявить до сдачи объекта?
Для многих ошибок установки Ex-телефонов характерна одна закономерность: кратковременно связь работает исправно, хотя долгосрочный риск уже возник. Поэтому при приёмке необходимо обращать внимание не только на явные неисправности, но и на монтажные детали, которые легко пропустить из-за самого факта работоспособности телефона.
| Состояние на объекте | Распространённое предположение | Что следует подтвердить на самом деле |
|---|---|---|
| Телефон подключён к сети и звонит | Монтаж завершён | Пригодность для зоны, кабельный ввод, заглушки, заземление и первичная проверка |
| Кабельный ввод затянут до конца | Значит, ввод выполнен правильно | Тип ввода, резьба, диаметр кабеля и соответствие виду взрывозащиты |
| Неиспользуемое отверстие закрыто | Достаточно, чтобы не попадала вода | Соответствует ли заглушка оборудованию и требованиям монтажа |
| Оборудование закреплено очень прочно | Механический монтаж правильный | Нет ли длительных ненормальных напряжений в корпусе, кабеле и кронштейне |
| У оборудования высокая степень IP | Проникновение воды больше не проблема | Ориентация, кабельная трасса, герметизация ввода, конденсат и коррозионная нагрузка |
| PoE работает | Аварийная связь уже обеспечена резервным питанием | Есть ли необходимое резервирование у вышестоящего коммутатора, базовой сети и SIP-платформы |
| Речь хорошо слышна в цехе или лаборатории | На месте установки речь тоже будет разборчивой | Разборчивость двусторонней речи при реальном шуме, использовании СИЗ и фактических рабочих положениях |
Эти проверки нужны не для создания лишней работы монтажникам, а для выявления проблем во время пусконаладки и сдачи. Найти дефект кабельного ввода, механического напряжения кабеля, герметизации или резервной связи через месяцы или годы эксплуатации во взрывоопасной зоне обычно гораздо сложнее, и последствия для работы ощутимее.
Качество монтажа определяет качество связи
Настоящая ценность взрывозащищённого телефона проявляется в самый неудобный момент: технологическое отклонение, сигнал утечки, заблокированный работник, отключение питания, переключение сети или срочная необходимость связаться с диспетчерской. Хорошая установка — не просто аккуратный вид в день сдачи. Она обеспечивает и годы спустя однозначную идентификацию устройства, надёжные вводы, устойчивое крепление и проверяемый путь связи.
С этой точки зрения самые важные монтажные ошибки часто не те, что мешают телефону включиться. Такие неисправности относительно легко заметить. Гораздо труднее случаи, когда телефон продолжает работать и объект можно сдать, хотя одно из контролируемых условий установки уже было изменено при строительстве.
Поэтому при реализации взрывозащищённой телефонной связи выбор оборудования, монтаж, первичную проверку и длительное техническое обслуживание необходимо рассматривать как единую инженерную цепь. Конструкция оборудования обеспечивает основу защиты. Монтаж сохраняет соответствующие условия в реальной среде, а осмотры и обслуживание подтверждают, что состояние установки со временем не ухудшилось под влиянием окружающей среды или вмешательства персонала.
Для химической, нефтегазовой, складской, энергетической и других отраслей с опасными зонами Becke Telcom предлагает взрывозащищённые SIP-телефоны, промышленные терминалы связи, системы IP PBX, SIP-серверы и платформы командно-диспетчерской связи. Конфигурацию терминалов и систем можно проектировать с учётом условий зоны, архитектуры связи, шума и процедур аварийного вызова, а после установки проверять фактический маршрут связи.
Часто задаваемые вопросы
Если после установки взрывозащищённый телефон звонит, означает ли это правильный монтаж?
Нет. Успешный вызов подтверждает только текущую доступность функции связи. Необходимо также проверить пригодность для зоны, маркировку, кабельные вводы, заглушки, крепления, требования к заземлению и уравниванию потенциалов, а также результаты первичной проверки.
Можно ли использовать обычный промышленный кабельный ввод во взрывозащищённом телефоне?
Пригодность нельзя определить только по совпадению резьбы или возможности затянуть кабель. Кабельный ввод должен соответствовать виду взрывозащиты, конфигурации отверстия, резьбе, конструкции кабеля и требованиям проекта. При видах защиты, например Ex «d», ввод важен для сохранения первоначальной схемы защиты.
Можно ли закрыть неиспользуемый ввод взрывозащищённого телефона обычной пробкой?
Неиспользуемые отверстия требуют заглушки, совместимой с конструкцией оборудования и требованиями монтажа во взрывоопасной зоне. Обычные пластиковые пробки, клейкая лента и временные герметики не считаются приемлемым решением только потому, что внешне препятствуют попаданию воды.
Нужно ли резервное питание взрывозащищённому SIP-телефону с PoE?
Это зависит от всего пути связи. PoE питает терминал по Ethernet, но телефон потеряет сервис, если вышестоящий PoE-коммутатор, базовая сеть или SIP-сервер останутся без питания. При поддержке аварийных вызовов следует предусмотреть в системе необходимое резервное питание и альтернативные каналы связи.
Какие документы хранить после монтажа взрывозащищённого телефона?
Полезно сохранять модель и идентификатор устройства, место установки, сведения с шильдика, конфигурацию кабельных вводов, данные линии или сети, SIP-номер, адрес экстренного вызова, фотографии с объекта, результаты первичной проверки и протоколы фактических испытаний вызовов и интеграции. Эти сведения помогают выявлять изменения при дальнейшем обслуживании.
