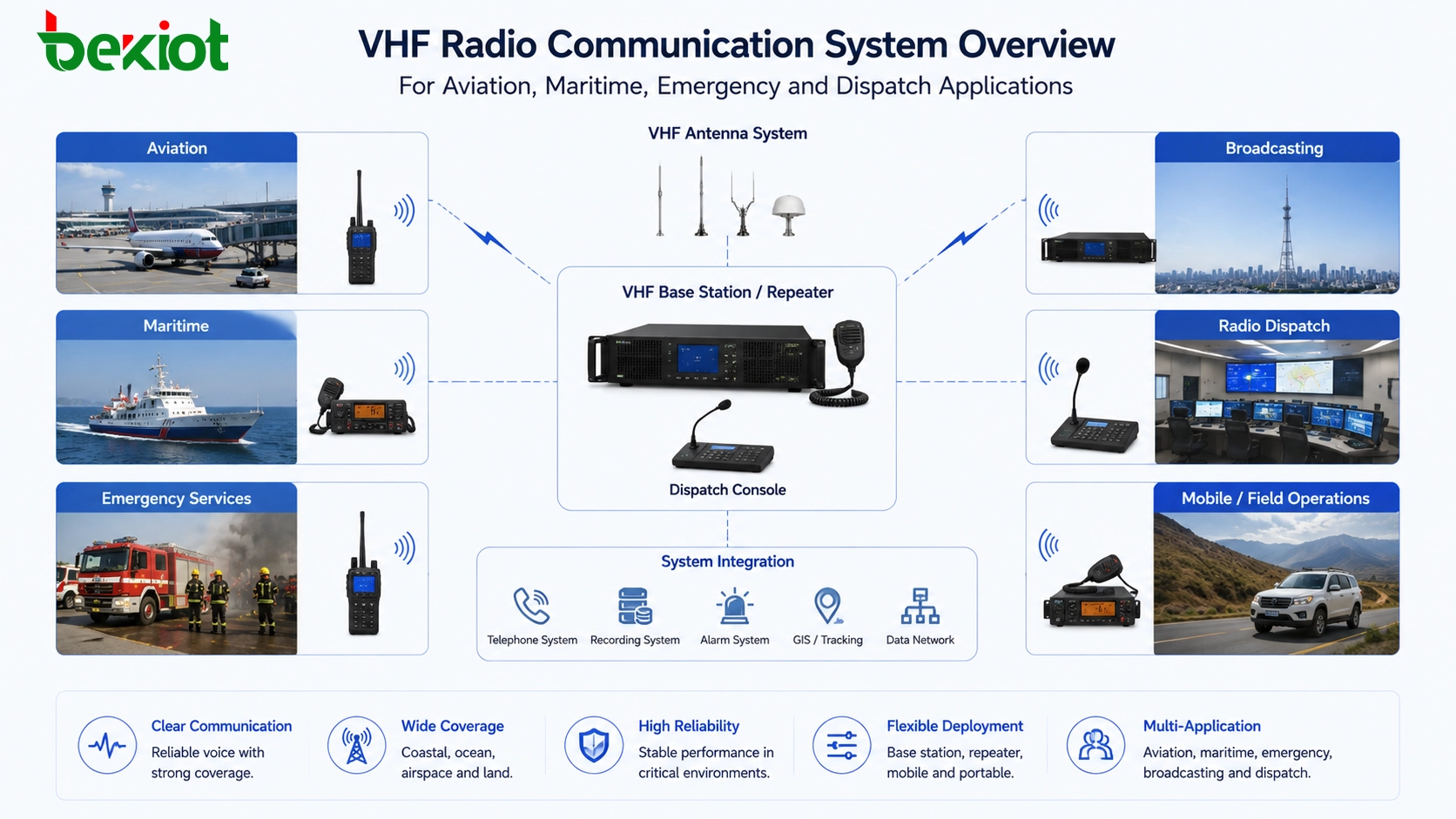

Очень высокая частота, широко известная как УКВ, представляет собой диапазон радиочастот от 30 МГц до 300 МГц. Системы связи, использующие этот частотный диапазон, обычно называются системами УКВ-радиосвязи. В практических инженерных проектах УКВ часто обсуждается, когда радиосвязь необходимо подключить к диспетчерским платформам, командным центрам, аварийным системам или унифицированным сетям связи.

УКВ-связь отличается от распространенной голосовой связи на основе VoIP. VoIP обычно зависит от IP-сетей, SIP-сигнализации, серверов и цифровых терминалов, в то время как УКВ-радиосвязь работает через передачу радиочастот по воздуху. Благодаря своим характеристикам распространения, УКВ широко используется в радиовещании, авиации, морской связи, реагировании на чрезвычайные ситуации и любительском радио. Среди них авиационная и морская связь являются двумя наиболее распространенными сценариями проектов, где УКВ-радиостанции необходимо интегрировать с современными системами командования и диспетчеризации.

Почему этот частотный диапазон широко используется

Диапазон от 30 МГц до 300 МГц обеспечивает УКВ-связи полезный баланс между покрытием, четкостью голоса, размером антенны и надежностью системы. По сравнению с некоторыми более низкочастотными диапазонами, УКВ может поддерживать более четкую голосовую связь во многих практических средах. По сравнению с более высокочастотными системами, УКВ часто может обеспечивать более стабильное зональное покрытие для связи в пределах прямой видимости или почти прямой видимости.

В реальных проектах УКВ обычно выбирается там, где быстрая голосовая связь, широкое полевое покрытие и прямое радиоуправление важнее сложных услуг передачи данных. Это особенно полезно в местах, где операторам требуется немедленная связь с нажатием кнопки передачи, таких как аэропорты, порты, суда, береговые станции, центры управления в чрезвычайных ситуациях и полевые оперативные группы.

Сила УКВ заключается не только в самом частотном диапазоне. Его ценность также обусловлена зрелыми отраслевыми стандартами, давно устоявшимися привычками эксплуатации и специализированными экосистемами радиооборудования. Авиационный и морской секторы уже построили множество операционных процедур вокруг УКВ-радио, поэтому интеграционные проекты обычно должны уважать существующие радиоправила, а не заменять их обычными сетевыми голосовыми системами.

Чем он отличается от связи на основе VoIP

VoIP-связь строится на пакетных сетях. Вызовы обычно управляются SIP-серверами, платформами IPPBX, программными коммутаторами или унифицированными системами связи. Пользователи общаются через IP-телефоны, софтфоны, диспетчерские консоли, шлюзы или мобильные приложения. Эта архитектура гибкая, масштабируемая и легко интегрируется с корпоративными системами.

УКВ-связь следует другой логике. Пользователь радиостанции передает голос по определенному радиочастотному каналу. Другие радиостанции или наземные станции, настроенные на этот канал, могут принимать передачу. Во многих случаях связь является полудуплексной, то есть одна сторона говорит, пока другие слушают. Работа с нажатием кнопки передачи распространена, и дисциплина канала важна.

Из-за этого различия УКВ-радиостанции обычно не могут рассматриваться как обычные SIP-телефоны или IP-терминалы. Если проекту требуется, чтобы УКВ-радиостанции взаимодействовали с телефонами, диспетчерскими консолями, системами записи, аварийными платформами или пользователями VoIP, обычно требуется интеграционный уровень. Этот уровень может обрабатывать доступ к аудио, управление кнопкой передачи, SIP-трансляцию, маршрутизацию и системную связь.

Где обычно применяется УКВ

УКВ используется в нескольких отраслях. В радиовещании он исторически ассоциировался с радио- и телепередачами. В аварийной связи он может обеспечивать полевые голосовые каналы, когда командам требуется быстрая координация. В любительском радио УКВ используется для личных, технических и общественных коммуникационных мероприятий. Однако в инженерных интеграционных проектах наиболее частые требования часто исходят из авиационных и морских сценариев.

Авиационная и морская связь имеют четкие эксплуатационные требования, установленное использование каналов и специализированное радиооборудование. Эти системы являются не только инструментами связи; они также являются частью процедур безопасности, навигации, координации и реагирования на чрезвычайные ситуации. Вот почему к интеграции УКВ следует подходить осторожно, особенно при подключении радиостанций к командным платформам или IP-системам.

Авиационная связь в аэропортовых проектах

Авиационная связь использует как высокочастотные, так и ультравысокочастотные ресурсы. Во многих справочниках по авиационной связи КВ обычно ассоциируется с диапазоном от 2 МГц до 30 МГц, в то время как авиационная УКВ-связь часто работает в диапазоне от 118 МГц до 136,975 МГц. УКВ-авиационные радиостанции в основном используются для связи между воздушными судами и наземными станциями, такими как вышки, диспетчерские, оперативные группы аэропорта и соответствующие командные пункты.

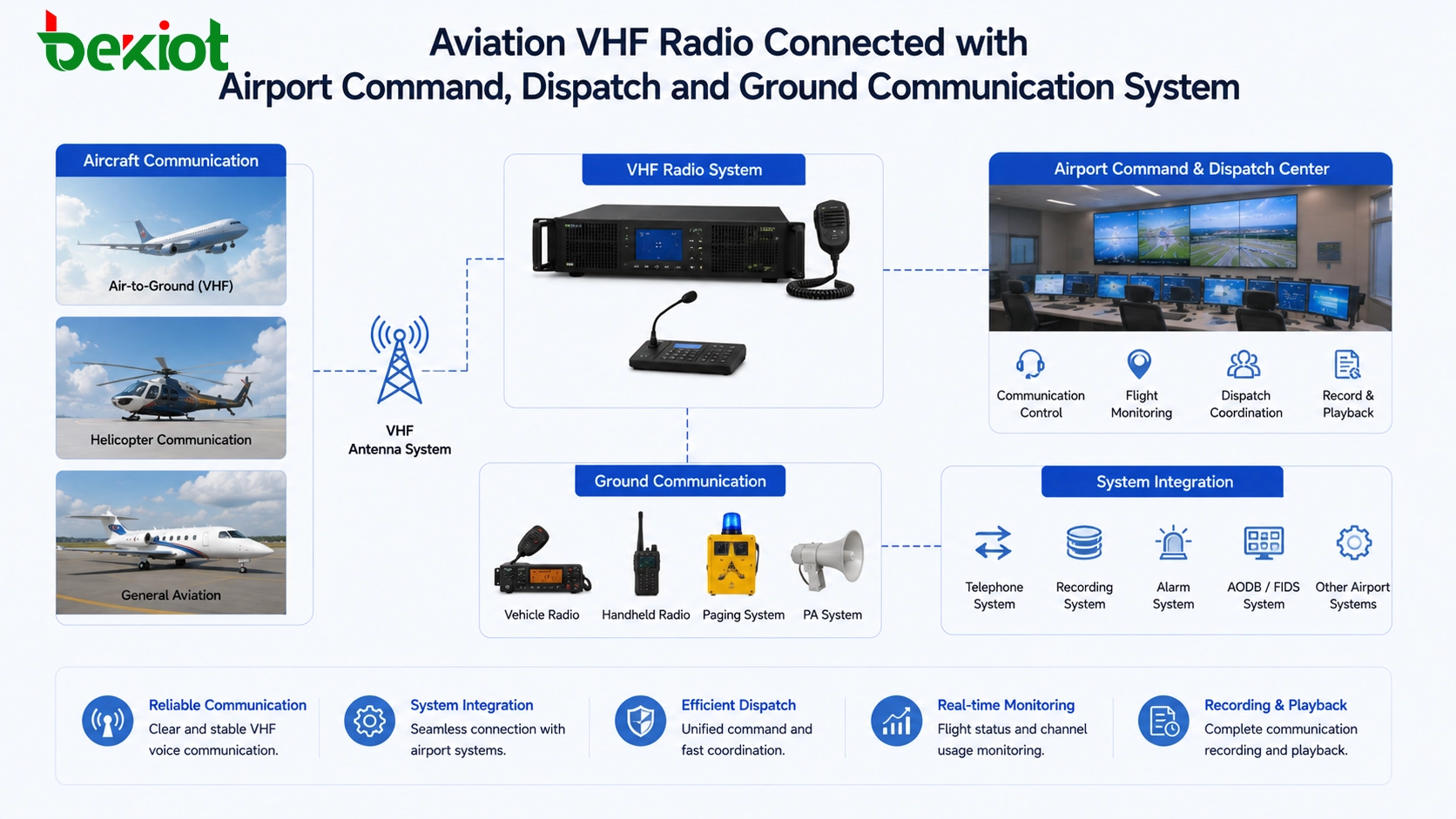

В аэропортовых проектах интеграторы могут столкнуться с требованиями по подключению авиационных УКВ-радиостанций к системе управления и диспетчеризации. Цель обычно состоит не в том, чтобы заменить авиационную радиосистему, а в том, чтобы разрешить авторизованным операторам в командном центре отслеживать, координировать или общаться через существующий радиоканал в соответствии с эксплуатационными правилами проекта.

Типичное авиационное радиооборудование может включать динамик, ручной микрофон, дисплей, кнопки управления, антенное соединение и специальный источник питания. Поскольку авиационные радиостанции часто требуют надежной мощности передачи и стабильной работы, планирование электропитания и качество установки важны. При проектировании интеграции также следует учитывать согласование уровней звука, управление кнопкой передачи, заземление, электромагнитные помехи и безопасность эксплуатации.

Морское радио для судов и портовых операций

Морская УКВ-связь широко используется между судами и береговыми станциями, судами и портами, а также между судами, работающими вблизи друг друга. Она поддерживает ежедневную навигационную связь, портовую координацию, обмен информацией о движении, штормовые предупреждения, сигналы бедствия и экстренную помощь. Для многих регулируемых операций судов морское радио является обязательным средством связи перед выходом в море.

Морские УКВ-радиостанции имеют свой собственный частотный план. Часто упоминаемый морской УКВ-диапазон включает частоты передачи судовых станций от 156,025 МГц до 157,425 МГц и частоты приема от 156,050 МГц до 162,025 МГц. Эти значения важны при планировании системы, поскольку оборудование, антенна и метод интеграции должны соответствовать правильной радиосреде.

Одним из известных пунктов морской связи является Канал 16, который широко используется как международный канал бедствия, безопасности и вызова. В аварийных ситуациях на море переход на Канал 16 позволяет близлежащим судам и соответствующим станциям получать сообщения о бедствии и оказывать помощь в соответствии с морскими процедурами.

В портовых, береговых, офшорных проектах и проектах беспилотных терминалов может потребоваться интеграция морского радио для централизованной диспетчеризации. Командному центру может потребоваться связаться с судами, патрульными катерами, портовыми оперативными группами или постами морской безопасности через существующий радиоканал. В таких случаях система УКВ-радиосвязи может быть подключена к диспетчерским консолям, системам записи, IP-коммуникационным платформам или системам управления чрезвычайными ситуациями.

Проблемы интеграции в реальных проектах

Хотя УКВ-радиостанции являются зрелыми и надежными, их интеграция в современные коммуникационные платформы не всегда проста. Многие радиостанции разработаны для прямого радиоуправления, а не для открытой системной интеграции. Некоторые устройства могут не иметь стандартных внешних интерфейсов, а некоторые могут требовать специальной кабельной разводки для доступа к аудио, выходу динамика, входу микрофона, управлению кнопкой передачи или управляющим сигналам.

Команда проекта также должна учитывать, как голос будет передаваться после того, как покинет радиоприемник. Если целевая система основана на SIP или VoIP, радиозвук может потребоваться преобразовать в IP-голосовой поток. Если пользователям диспетчерской необходимо отвечать через радио, система также должна поддерживать управление кнопкой передачи со стороны диспетчерской.

Кроме того, радиосвязь имеет эксплуатационные характеристики, отличные от обычных телефонных звонков. Телефонный звонок обычно является точечным и полнодуплексным. Радиоканал может использоваться несколькими пользователями и может требовать строгого порядка выступлений. Интеграционная платформа должна избегать создания путаницы на радиоканале, особенно в авиационных, морских и аварийных средах.

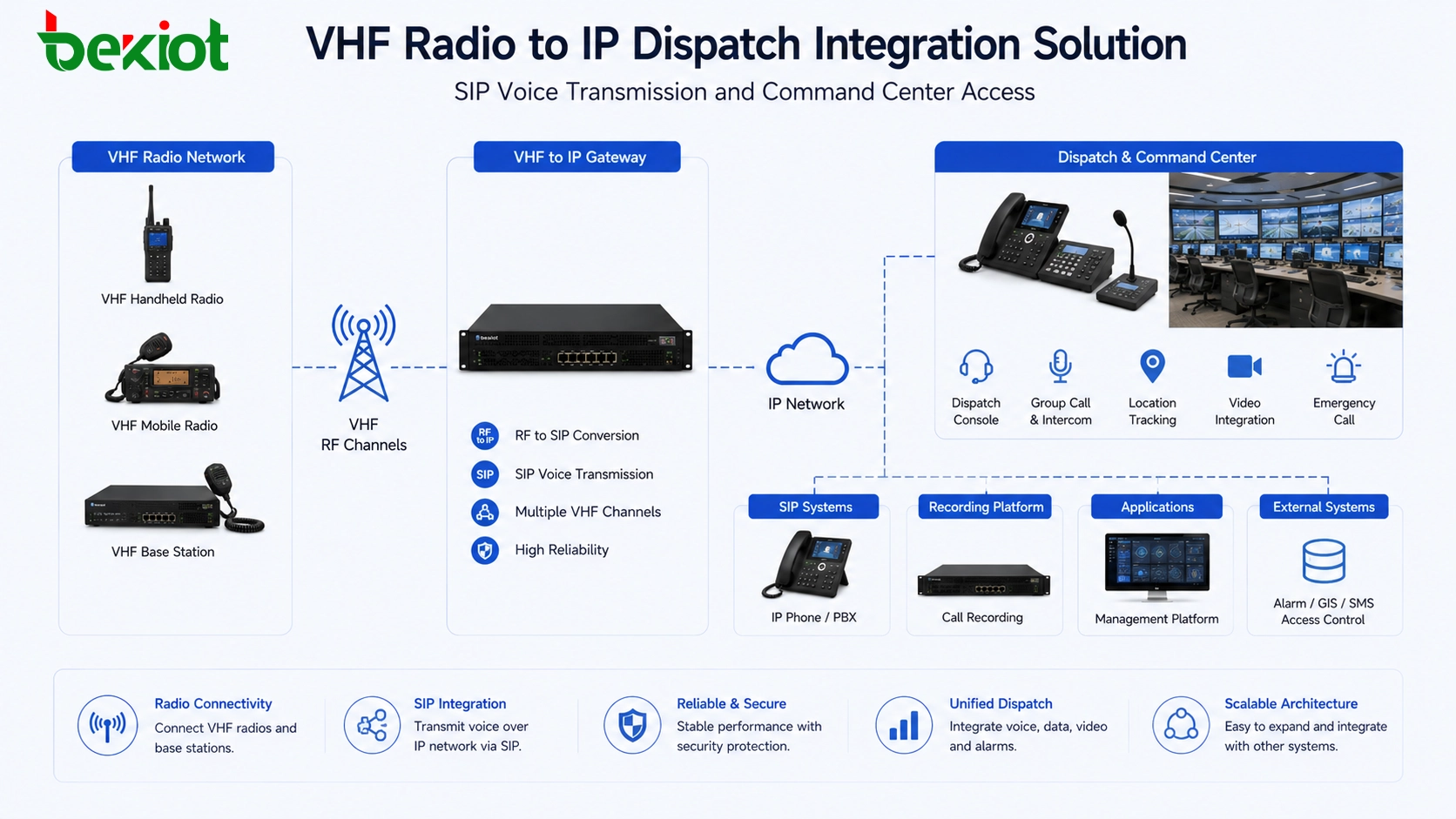

Практическая архитектура для подключения УКВ к IP

Общая архитектура интеграции включает четыре уровня. Первый уровень — это оборудование УКВ-радиосвязи, включая авиационные радиостанции, морские радиостанции, антенны, источник питания и местные аудиоаксессуары. Второй уровень — это уровень радиодоступа, который подключает аудиовход, аудиовыход, управление кнопкой передачи и другие необходимые сигналы.

Третий уровень — это уровень преобразования связи. Этот уровень может преобразовывать аудио и управляющие сигналы со стороны радио в голосовую связь на основе IP. Во многих проектах используется SIP, чтобы каналы УКВ-радио могли взаимодействовать с диспетчерскими консолями, IP-телефонами, софтфонами, системами записи и платформами унифицированных коммуникаций.

Четвертый уровень — это прикладной уровень. Он может включать центры управления аэропортами, диспетчерские портов, платформы управления в чрезвычайных ситуациях, системы записи звонков, ГИС-экраны, системы привязки сигналов тревоги и панели унифицированных коммуникаций. Благодаря этой архитектуре УКВ-радио остается полевым коммуникационным ресурсом, а командная платформа получает централизованный доступ и возможности управления.

Типичные сценарии проектов

Ключевые моменты проектирования перед развертыванием

Подтвердите радиочастоту и вариант использования

Проект должен четко определить, используется ли радиосистема для авиационных, морских, аварийных, промышленных или других целей связи. Частотный диапазон, правила каналов, разрешения на эксплуатацию и процедуры связи могут различаться в каждой области. Интеграция должна следовать реальной среде связи.

Проверьте доступные интерфейсы

Не все УКВ-радиостанции имеют удобные порты расширения. Некоторые могут требовать доступа через микрофон, динамик, аксессуары или специальные интерфейсные кабели. Перед проектированием системы инженеры должны подтвердить, что аудиовход, аудиовыход, управление кнопкой передачи и требования к питанию могут быть безопасно и надежно подключены.

Согласуйте аудио- и управляющие сигналы

Согласование уровней звука важно. Если уровень входа слишком низкий, удаленная сторона может слышать слабый звук. Если слишком высокий, могут возникнуть искажения. Управление кнопкой передачи также должно быть тщательно протестировано, чтобы гарантировать, что радиостанция передает только при авторизации и не остается случайно включенной.

Спланируйте правила диспетчеризации и разрешений

Когда УКВ-радио подключено к диспетчерской платформе, не каждый пользователь должен иметь одинаковые разрешения на управление. Система должна определять, кто может слушать, кто может передавать, кто может записывать, кто может управлять каналами и кто может получать доступ к историческим записям связи.

Учтите запись и привязку к событиям

В авиационных, морских и аварийных приложениях отслеживаемость связи может быть важна. Запись, временные метки, информация о канале, идентификатор оператора и привязка к событиям должны быть рассмотрены, если проекту требуется последующая проверка, сохранение доказательств или анализ операций.

Почему опыт важен при интеграции УКВ

УКВ-связь имеет сильные отраслевые характеристики. Авиационные и морские радиосистемы имеют специфические частотные планы, привычки эксплуатации, процедуры действий в чрезвычайных ситуациях и формы оборудования. Общего подхода к интеграции VoIP недостаточно. Команда проекта должна понимать как радиочасть, так и IP-коммуникационную часть.

Техническая сложность часто заключается в деталях: адаптация кабелей, синхронизация кнопки передачи, контроль уровня звука, обработка эха и шума, дисциплина радиоканала, совместимость с SIP, путь записи и проектирование разрешений системы. Маленькая ошибка может привести к плохому качеству звука, нестабильной передаче, неправильному управлению каналом или операционной путанице.

По этой причине интеграция УКВ должна планироваться как проект по инженерии связи, а не как простая задача подключения устройств. Перед сдачей системы необходимо провести тщательное тестирование с реальными радиостанциями, реальными пользователями диспетчерской, реальными сетевыми условиями и реальными рабочими процессами.

Итоговый вывод

УКВ относится к радиочастотному диапазону от 30 МГц до 300 МГц и широко используется в радиовещании, авиации, морской связи, реагировании на чрезвычайные ситуации и любительском радио. В практических интеграционных проектах авиационные и морские приложения особенно распространены, поскольку обе области сильно зависят от специализированной УКВ-радиосвязи.

Авиационная УКВ-связь часто работает в диапазоне от 118 МГц до 136,975 МГц и используется для связи «воздух-земля» и управления аэропортом. Морские УКВ-системы обычно используют частоты в диапазоне от 156 МГц до 162 МГц, при этом Канал 16 служит важным международным каналом бедствия и безопасности.

Когда УКВ-радиостанциям необходимо работать с командными центрами, диспетчерскими консолями, VoIP-системами, платформами записи звонков или системами управления чрезвычайными ситуациями, обычно требуется интеграционный уровень «радио-IP». Хорошо спроектированное решение должно сохранять надежность радиосвязи, добавляя при этом централизованный доступ, совместимость с SIP, запись, диспетчерский контроль и связь с платформами.

Часто задаваемые вопросы

Является ли УКВ тем же самым, что и связь через рацию?

Не совсем. Некоторые рации могут использовать УКВ, но УКВ — это частотный диапазон, а не конкретный тип устройства. Авиационные радиостанции, морские радиостанции, аварийные радиостанции и другие системы также могут работать в УКВ-диапазонах.

Могут ли УКВ-радиостанции напрямую взаимодействовать с IP-телефонами?

Обычно нет. УКВ-радиостанции и IP-телефоны используют разные механизмы связи. Для соединения радиозвука и систем голосовой связи на основе SIP обычно требуется уровень преобразования или интеграции.

Почему Канал 16 важен в морской связи?

Канал 16 широко используется для целей бедствия, безопасности и вызова в морской связи. Он позволяет судам и станциям отслеживать экстренные вызовы и реагировать, когда требуется помощь.

Можно ли использовать существующие УКВ-радиостанции при модернизации диспетчерской?

Во многих проектах — да. Существующие радиостанции часто можно подключить через подходящие аудио- и управляющие интерфейсы. Однако совместимость должна быть подтверждена тестированием перед окончательным развертыванием.

Что следует тестировать перед подключением УКВ-радиостанции к командной системе?

Инженеры должны протестировать четкость звука, управление кнопкой передачи, поведение канала, задержку передачи, качество записи, совместимость с SIP, правила разрешений и процедуры работы в реальных условиях.
