В нефтегазовой, нефтехимической, горнодобывающей отрасли и других опасных средах взрывозащищённый телефон — это не просто средство связи. Он также может быть частью системы аварийной координации и оперативной связи объекта. Однако при поступлении нового устройства внимание часто прежде всего обращают на модель и корпус, а небольшой шильдик на оборудовании получает гораздо меньше внимания.

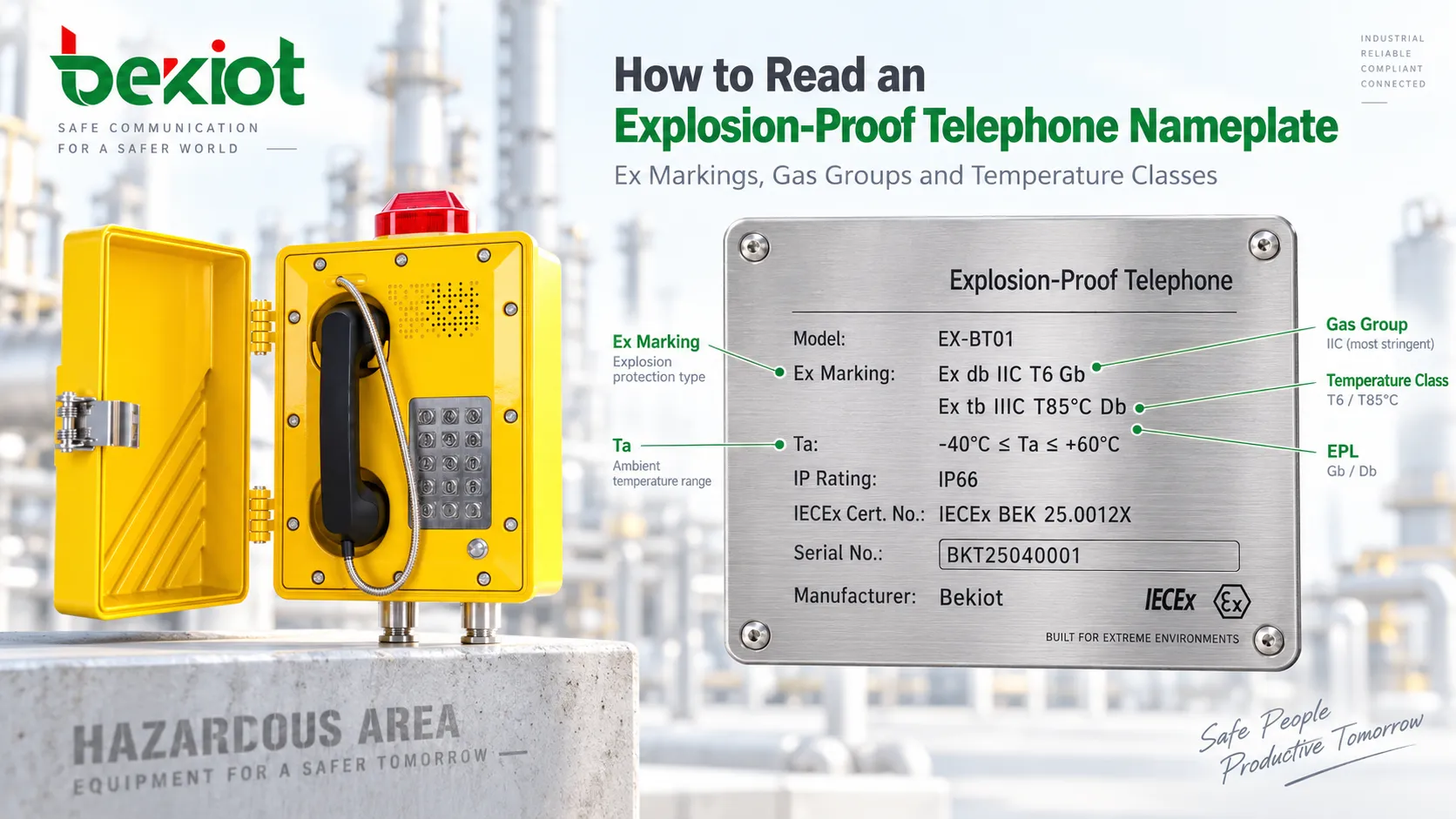

На практике шильдик выполняет роль технического удостоверения оборудования и его «паспорта» для опасной зоны. Он показывает, имеет ли устройство требуемую Ex-сертификацию, какие виды взрывозащиты применяются, для каких взрывоопасных атмосфер оно предназначено, какой температурный класс поверхности допускается, какова степень защиты оболочки и какие сертификаты относятся к изделию. Маркировка Ex, группа газа и температурный класс напрямую определяют, подходит ли телефон для конкретной точки установки.
Шильдик взрывозащищённого телефона — это не просто набор символов, подтверждающий, что устройство «взрывозащищённое». Он определяет способ защиты оборудования, тип взрывоопасной атмосферы, для которой оно предназначено, максимально допустимую температуру поверхности и уровень взрывозащиты оборудования. Несоответствие любого из этих параметров классификации опасной зоны объекта может сделать даже функционально подходящий телефон непригодным для данного места установки.

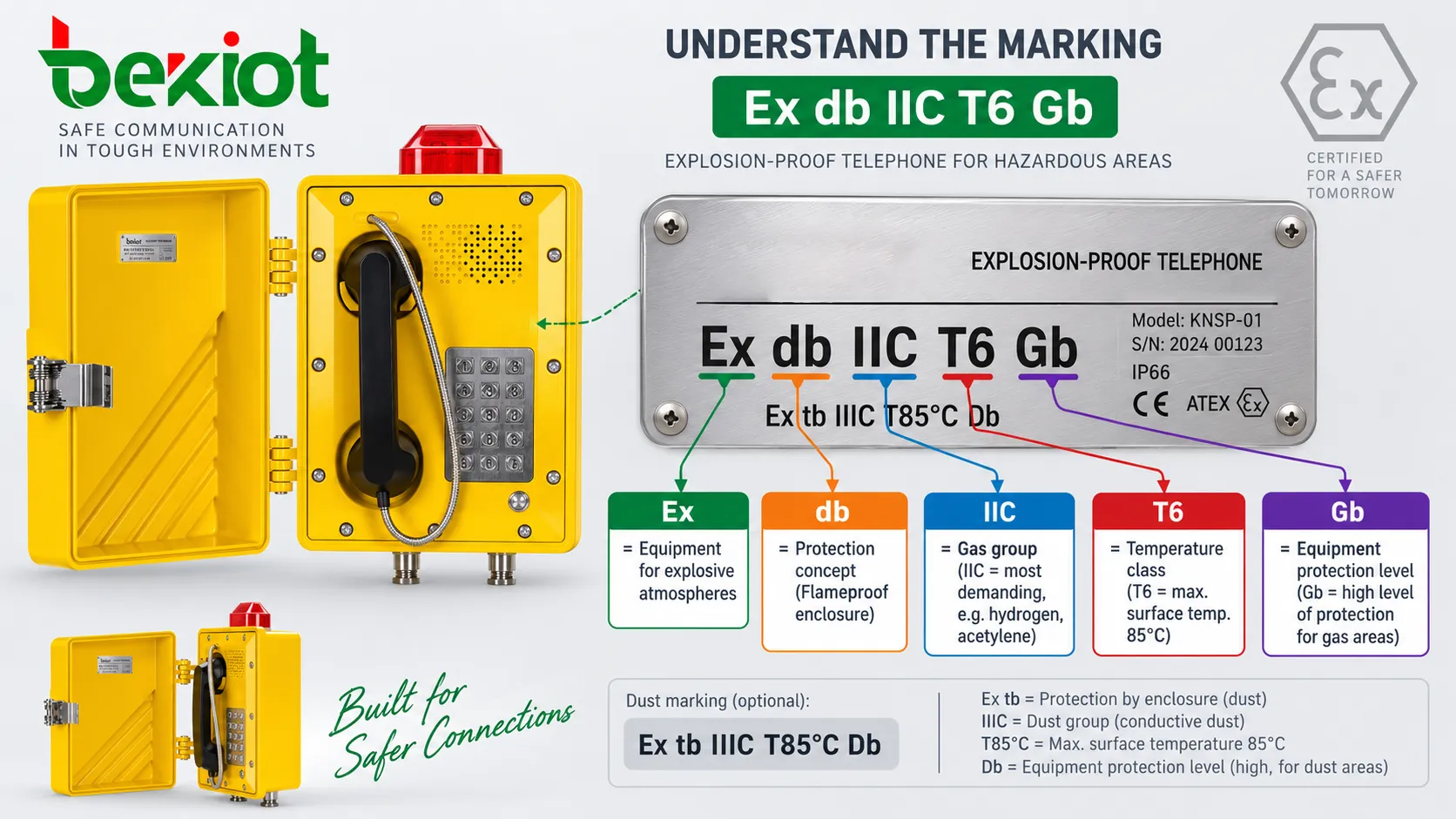

Разбор маркировки Ex на шильдике
Когда инженер впервые видит маркировку Ex, легко принять всю строку за единый код изделия. На самом деле типичная маркировка для газовой атмосферы состоит из нескольких самостоятельных элементов, каждый из которых отвечает на отдельный инженерный вопрос. Например:
Ex db IIC T6 Gb
Каждая часть имеет конкретное значение.
Ex указывает, что оборудование имеет защиту, пригодную для взрывоопасных атмосфер. db обозначает вид взрывозащиты. IIC обозначает применимую группу газа. T6 задаёт максимально допустимый температурный класс поверхности, а Gb указывает уровень взрывозащиты оборудования, или EPL, для газовых атмосфер.
Если тот же телефон сертифицирован и для сред с горючей пылью, на шильдике может быть отдельная пылевая маркировка, например:
Ex tb IIIC T85°C Db
Маркировки IIC и T6, применяемые для газовых атмосфер, нельзя использовать для трактовки пылевой классификации. Для пылевой среды используются свои группы оборудования, виды взрывозащиты и температурные обозначения. Если на одном шильдике присутствуют и газовая, и пылевая маркировки, каждую строку необходимо отдельно сопоставить с классификацией опасной зоны места установки.
Поэтому первый шаг при чтении шильдика — не спрашивать, «достаточно ли высокая степень Ex», а разложить маркировку по функциям: какая часть описывает вид взрывозащиты, какая определяет опасную среду, какая ограничивает температуру и какая задаёт уровень защиты оборудования.
Что означают db, eb и ia после маркировки Ex
Многие перестают читать после слова «Ex», однако именно следующие за ним буквы показывают, каким образом конструкция оборудования снижает риск воспламенения.
Ex d / db обычно относится к взрывонепроницаемой оболочке. Конструкция не предполагает, что источник воспламенения внутри оборудования никогда не возникнет. Вместо этого корпус, взрывонепроницаемые соединения и связанные элементы проектируются и проверяются так, чтобы внутренний взрыв оставался локализованным и не воспламенял окружающую взрывоопасную атмосферу.
Ex e / eb означает повышенную безопасность. Конструкция снижает вероятность опасных искр или чрезмерной температуры при нормальной работе за счёт решений по конструкции, электрическим зазорам, клеммам и контролю температуры. Ex i / ia / ib означает искробезопасность: доступная в цепи электрическая энергия ограничивается так, чтобы при заданных условиях она не могла воспламенить указанную взрывоопасную атмосферу.
Взрывозащищённый телефон не обязательно использует только один вид взрывозащиты. Корпус, клавиатура, клеммы, внутренние цепи и другие узлы могут иметь разные виды защиты, поэтому маркировка может выглядеть так:
Ex db eb IIC T6 Gb
Это не означает, что «db лучше eb» или что «чем больше букв, тем безопаснее изделие». Такая запись показывает применение нескольких видов взрывозащиты, используемых для разных конструктивных или электрических частей оборудования.
Вид взрывозащиты также имеет важное значение для монтажа: монтаж на объекте не должен нарушать сертифицированную Ex-конструкцию. Корпус, крепёж, кабельные вводы и другие сертифицированные элементы конструкции нельзя произвольно изменять при монтаже или обслуживании. Правильный шильдик — только отправная точка; после установки оборудование должно сохранять сертифицированную конструкцию.

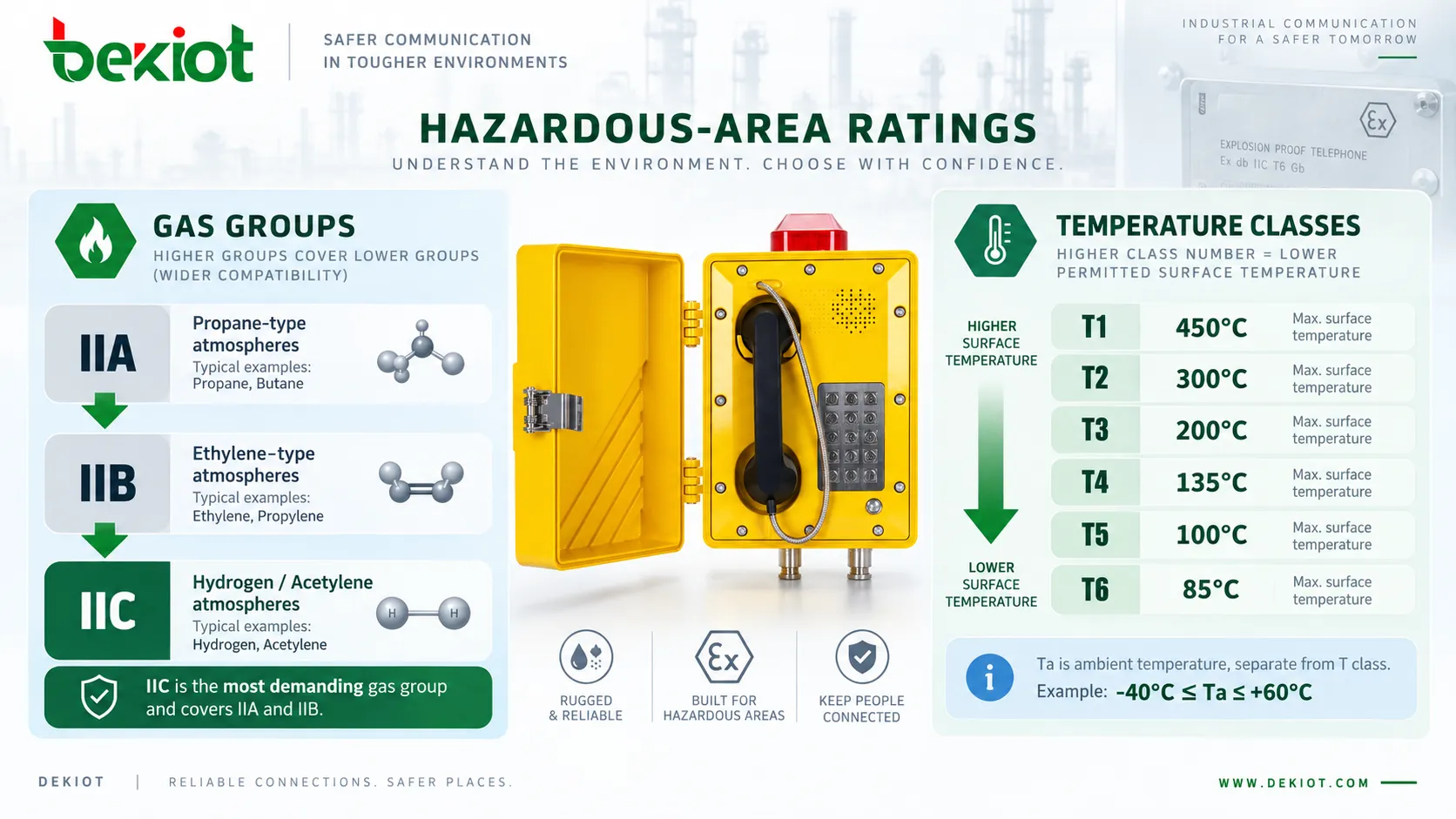

IIA, IIB и IIC — группы газов, а не уровни характеристик
IIA, IIB и IIC относятся к наиболее часто неверно понимаемым обозначениям на взрывозащищённом телефоне.
Для взрывоопасных газовых атмосфер вне горных выработок группа II дополнительно делится на IIA, IIB и IIC в зависимости от воспламеняемости газов. В качестве характерного газа для IIA обычно рассматривают пропан, для IIB — этилен, а водород и ацетилен обычно относят к более требовательной группе IIC.
| Группа газа | Типичные примеры | Совместимость групп оборудования |
|---|---|---|
| IIA | Атмосферы пропанового типа | Оборудование IIA, IIB или IIC может удовлетворять требованиям данной группы газа |
| IIB | Атмосферы этиленового типа | Оборудование IIB или IIC может удовлетворять требованиям данной группы газа |
| IIC | Водород, ацетилен и аналогичные более требовательные газовые атмосферы | Требуется оборудование IIC |
Если зона установки классифицирована как IIC, телефон только с маркировкой IIB нельзя применять лишь потому, что он тоже является взрывозащищённым изделием. И наоборот, оборудование IIC обычно способно удовлетворять требованиям IIB и IIA, однако это не означает автоматическую пригодность всего изделия для проекта.
Проверка пригодности для опасной зоны никогда не ограничивается одним полем. После IIC необходимо также проверить требования Zone/EPL, температурный класс, допустимую температуру окружающей среды, вид взрывозащиты и фактическую область действия сертификата.
Один из важнейших выводов при чтении Ex-шильдика: более строгая характеристика по одному параметру не означает, что вся маркировка автоматически соответствует условиям установки.
Температурные классы поверхности T1–T6
Температурный класс — ещё один параметр, который часто понимают неверно, поскольку его нумерация кажется нелогичной.
T6 не означает, что оборудование может работать при 600 °C, и не указывает на более высокую допустимую температуру окружающей среды. Для оборудования в газовых атмосферах T1–T6 задают максимальную температуру поверхности, которую оборудование может достигать при установленных условиях.
| Температурный класс | Максимальная температура поверхности оборудования |
|---|---|
| T1 | 450°C |
| T2 | 300°C |
| T3 | 200°C |
| T4 | 135°C |
| T5 | 100°C |
| T6 | 85°C |
Поэтому зависимость обратна первоначальной интуиции многих людей: от T1 к T6 номер увеличивается, а допустимая максимальная температура поверхности оборудования уменьшается.
Если опасная среда требует оборудования класса T4, температура соответствующей поверхности должна оставаться в пределах 135 °C. Оборудование T6 обычно удовлетворяет требованию T4, поскольку его максимально допустимая температура поверхности ниже — 85 °C.
При этом необходимо отличать ещё один важный параметр: температуру окружающей среды, обычно указанную на шильдике или в сертификате как диапазон Ta.
T6 = 85 °C не означает, что взрывозащищённый телефон разрешено эксплуатировать при температуре окружающей среды 85 °C. На оборудовании, например, может быть указано:
-40°C ≤ Ta ≤ +60°C
Этот диапазон задаёт сертифицированные пределы температуры окружающей среды. Если фактическая температура на объекте может достигать 65 °C, одной маркировки T6 недостаточно для подтверждения пригодности телефона. Диапазон Ta также должен покрывать реальные условия установки.
Как совместно читать Gb, Zone, IP66 и Ta
Наличие IIC и T6 ещё не означает, что проверка шильдика завершена.
Gb, например, является уровнем взрывозащиты оборудования для газовых атмосфер. В инженерной практике Ga соответствует очень высокому уровню защиты, Gb часто применяется для оборудования, подходящего для Zone 1, а Gc обычно связывают с Zone 2. Для пылевых сред используются Da, Db и Dc.
Однако соответствие EPL и Zone нельзя применять в отрыве от сертификата и классификации объекта. Допустимость телефона для конкретного проекта зависит от применимых стандартов, полной маркировки оборудования, области сертификата и классификации опасной зоны объекта.
Ещё одна частая ошибка — считать IP66 показателем взрывозащиты.
Степени IP характеризуют защиту от проникновения твёрдых частиц и воды. IP66 важна для уличных взрывозащищённых телефонов, подвергающихся воздействию пыли, дождя или мойки, но не описывает Ex-защиту. Обычный промышленный телефон IP66 может отлично противостоять пыли и воде и при этом не иметь допуска для использования во взрывоопасной газовой атмосфере.
Инженерам также следует проверять диапазон температуры окружающей среды, модель изделия, данные производителя и номер сертификата. Для оборудования IECEx номер сертификата IECEx на шильдике можно сверить с официальным сертификатом. Если номер сертификата имеет суффикс X, для оборудования установлены специальные условия применения, которые необходимо изучить до монтажа, эксплуатации или обслуживания.
Эти сведения могут быть менее заметны, чем «IIC T6», но именно они нередко определяют, можно ли установить оборудование по проекту.

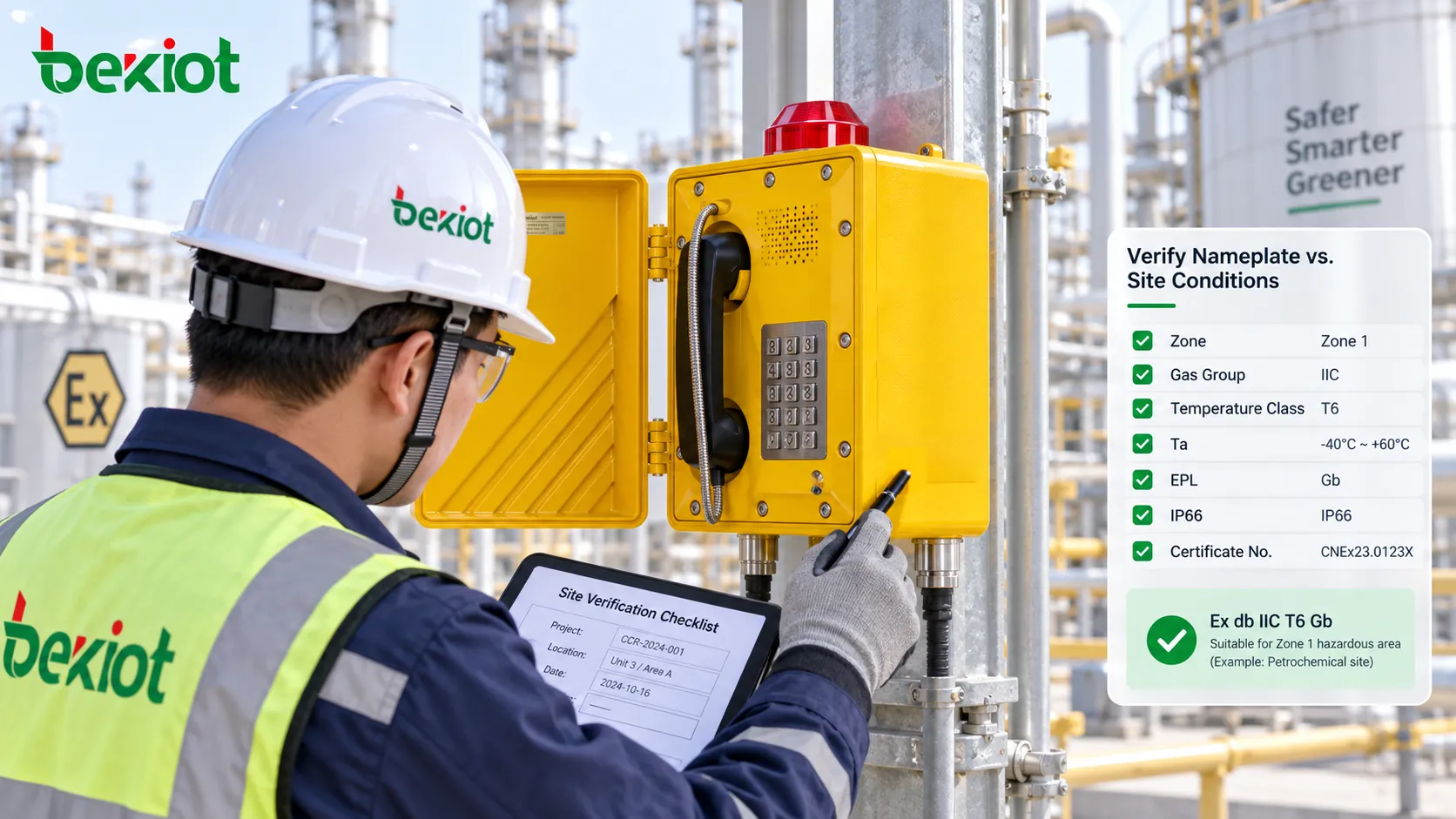

Окончательная проверка на объекте
Распространённая ошибка инженерной проверки — начинать с изделия. Увидев «IIC T6», инженер считает характеристику высокой и затем спрашивает, можно ли установить изделие в конкретной зоне. Надёжнее начать с требований объекта и затем сопоставлять их с шильдиком.
Предположим, точка установки уже классифицирована как Zone 1, газовая атмосфера IIB, с требованием T4 и диапазоном температуры окружающей среды от -20 °C до +55 °C. Тогда взрывозащищённый телефон можно пошагово проверить по этим условиям:
-
Убедиться, что классификация относится к газовой опасности, а не сопоставлять место установки с пылевой маркировкой;
-
Проверить, подходят ли EPL и область сертификации для Zone 1;
-
Убедиться, что группа газа соответствует как минимум IIB;
-
Проверить, что температурный класс удовлетворяет требованию T4;
-
Убедиться, что диапазон Ta охватывает -20 °C…+55 °C;
-
Проверить вид взрывозащиты, номер сертификата и условия монтажа.
Если телефон имеет маркировку Ex db IIC T6 Gb, то IIC и T6 по отдельным параметрам являются более строгими, чем требования объекта IIB и T4, а Gb обычно соответствует уровню защиты, требуемому для Zone 1. Даже в этом случае инженерную проверку нельзя завершать. Необходимо также подтвердить полный сертификат, перечень одобренных моделей, диапазон Ta и систему сертификации, принятую в стране или регионе проекта.
Шильдик следует проверять и при входном контроле. Совпадает ли фактическая модель с утверждённой документацией? Относится ли номер сертификата к этой модели? Полон ли шильдик и не повреждён ли он? Совпадает ли Ex-маркировка на фактическом оборудовании с закупочной документацией? Если сертификат имеет условие X, получили ли монтажники соответствующие специальные условия применения и поняли ли их?
Такая проверка гораздо ближе к реальной практике приёмки в опасных зонах, чем простое подтверждение жёлтого цвета корпуса или способности телефона совершить вызов.
Часто задаваемые вопросы
Можно ли установить телефон с маркировкой IIC T6 в любой зоне Zone 1?
Нет. IIC относится только к требованию по группе газа, а T6 — к требованию по температурному классу. Пригодность для конкретной точки Zone 1 также зависит от EPL, вида взрывозащиты, диапазона температуры окружающей среды, полного объёма сертификации, специальных условий применения и принятых в проекте норм и стандартов.
Означает ли IP66, что взрывозащищённый телефон сертифицирован для опасных зон?
Нет. IP66 — это степень защиты оболочки от пыли и воды. Ex-маркировка определяет конструкцию взрывозащиты оборудования и его сертифицированную пригодность для взрывоопасных атмосфер. Телефонам для опасных зон часто нужны и подходящая степень IP, и действующая Ex-сертификация, но эти параметры не взаимозаменяемы.
Означает ли T6, что телефон может работать при температуре окружающей среды 85 °C?
Нет. T6 означает, что соответствующий температурный класс для газовой атмосферы ограничивает максимальную температуру поверхности оборудования значением 85 °C. Он не задаёт допустимую температуру окружающей среды. Допустимую среду эксплуатации нужно отдельно проверять по диапазону Ta на шильдике, в сертификате или технической документации.
Если на одном шильдике указаны IIC и IIIC, какую маркировку использовать?
Это зависит от того, классифицирована ли точка установки как опасная газовая атмосфера или как опасная среда с горючей пылью. IIC — группа газа, IIIC — группа пыли. Они относятся к разным системам классификации и должны отдельно сопоставляться с соответствующей классификацией опасной зоны. Нельзя трактовать IIC и IIIC как более высокий и более низкий уровни одной шкалы.
