Голосовой шлюз — это сетевое устройство, которое соединяет разные системы голосовой связи и позволяет им обмениваться вызовами между IP-, аналоговой, цифровой и устаревшей телефонной средой. В современных VoIP-сетях он часто служит мостом между SIP-платформами и традиционными системами: линиями PSTN, транками PBX, аналоговыми телефонами, факсами, каналами E1/T1, интеркомами, радиодоступом или терминалами экстренной связи.

Понимание роли голосового шлюза

Сети голосовой связи редко используют только одну технологию. Во многих организациях уже есть устаревшие PBX, аналоговые телефоны, лифтовые телефоны, факсы, городские линии и медная проводка. Одновременно они могут переходить на SIP-серверы, IP PBX, облачные коммуникации, унифицированную связь и диспетчерские платформы. Голосовой шлюз позволяет этим системам работать вместе без немедленной замены всего оборудования.

На базовом уровне шлюз преобразует голосовой трафик с одной стороны на другую. На стороне IP голос обычно передается через SIP-сигнализацию и RTP-потоки. На стороне традиционной телефонии шлюз может подключаться к портам FXS, FXO, транкам E1/T1, GSM-каналам и другим голосовым интерфейсам. Благодаря преобразованию сигнализации, кодированию аудио, маршрутизации номеров и адаптации интерфейсов он становится важной частью гибридной архитектуры связи.

Как работает голосовой шлюз

Преобразование сигнализации

Для голосового вызова до передачи аудио требуется сигнализация. Она управляет установлением вызова, звонком, ответом, идентификацией вызывающего, завершением, переадресацией и другими телефонными функциями. В VoIP наиболее распространен SIP. В устаревших средах сигнализация может основываться на напряжении аналоговой линии, поведении FXO/FXS, ISDN PRI, E1, SS7-связанных интерфейсах или протоколах PBX-транков.

Шлюз переводит эти методы, чтобы одна сеть понимала другую. Например, когда аналоговый телефон на порту FXS выполняет вызов, шлюз обнаруживает снятие трубки, принимает набранные цифры, преобразует запрос в SIP и отправляет его на IP PBX или SIP-сервер. Когда SIP-пользователь звонит на номер PSTN, шлюз может направить вызов через FXO или E1 в телефонную сеть общего пользования.

Обработка медиа и кодеков

После установления вызова шлюз обрабатывает аудиопоток. Он может преобразовывать аналоговый голос в цифровые пакеты, кодировать и декодировать аудио, согласовывать кодеки, регулировать усиление, подавлять эхо и передавать RTP-пакеты по IP-сети. Часто используются G.711, G.729, G.722 и другие форматы в зависимости от полосы, качества и совместимости платформ.

Выбор кодека важен, потому что требования сетей различаются. Корпоративная LAN может использовать высококачественные кодеки, а ограниченный WAN-канал — сжатое аудио. Голосовой шлюз помогает сохранить совместимость между конечными устройствами, которые не поддерживают одинаковый кодек или аудиоформат.

Маршрутизация вызовов и сопоставление номеров

Шлюз также управляет перемещением вызовов между системами. Он может применять правила набора, обработку префиксов, входящую маршрутизацию, выбор исходящего транка, правила отказоустойчивости и маршрутизацию экстренных номеров. Это важно для организаций с несколькими филиалами, смешанными PBX или разными внешними линиями.

Например, внутренние добавочные номера могут направляться на SIP-сервер, местные экстренные вызовы — через PSTN-транк, междугородние — через выбранного VoIP-оператора, а резервные вызовы — на аналоговые линии при недоступности IP-канала. Поэтому шлюз является не только преобразователем интерфейсов, но и практической точкой управления маршрутизацией.

Основные характеристики голосового шлюза

Многоинтерфейсное подключение

Разные модели голосовых шлюзов поддерживают разные физические и логические интерфейсы. Одни предназначены для аналоговой телефонии, другие — для цифровых транков, SIP-транк, GSM-каналов, радиоподключения или интеграции филиалов. Правильный выбор зависит от того, что нужно подключить организации.

Совместимость протоколов и кодеков

Надежный шлюз должен поддерживать основные функции SIP, передачу RTP, методы DTMF, идентификатор вызывающего абонента, эхоподавление, буфер джиттера, прохождение NAT и основные голосовые кодеки. Эти возможности уменьшают проблемы совместимости между IP PBX, SIP-платформами, аналоговым оборудованием и услугами операторов.

В реальных проектах совместимость часто важнее количества портов. Шлюз должен корректно работать с сервером вызовов, операторским транком, существующей PBX, аварийным терминалом или диспетчерской платформой. Хорошая совместимость снижает сбои вызовов, односторонний звук, неверный идентификатор вызывающего абонента и конфликты правил набора.

Отказоустойчивость и надежность

Голосовая связь часто поддерживает непрерывность бизнеса, безопасность объекта, экстренные вызовы и сервисное реагирование. Поэтому шлюзы могут включать маршрутизацию при отказе, выбор резервного транка, контрольные сигналы, восстановление после питания, резервные копии конфигурации и сетевое резервирование.

Если IP PBX, WAN-канал или SIP-транк недоступны, шлюз иногда может направить важные вызовы через локальные PSTN-линии или резервные транки. Это ценно для филиалов, постов охраны, промышленных объектов, транспортных узлов и точек экстренной связи, где нельзя зависеть от одного пути.

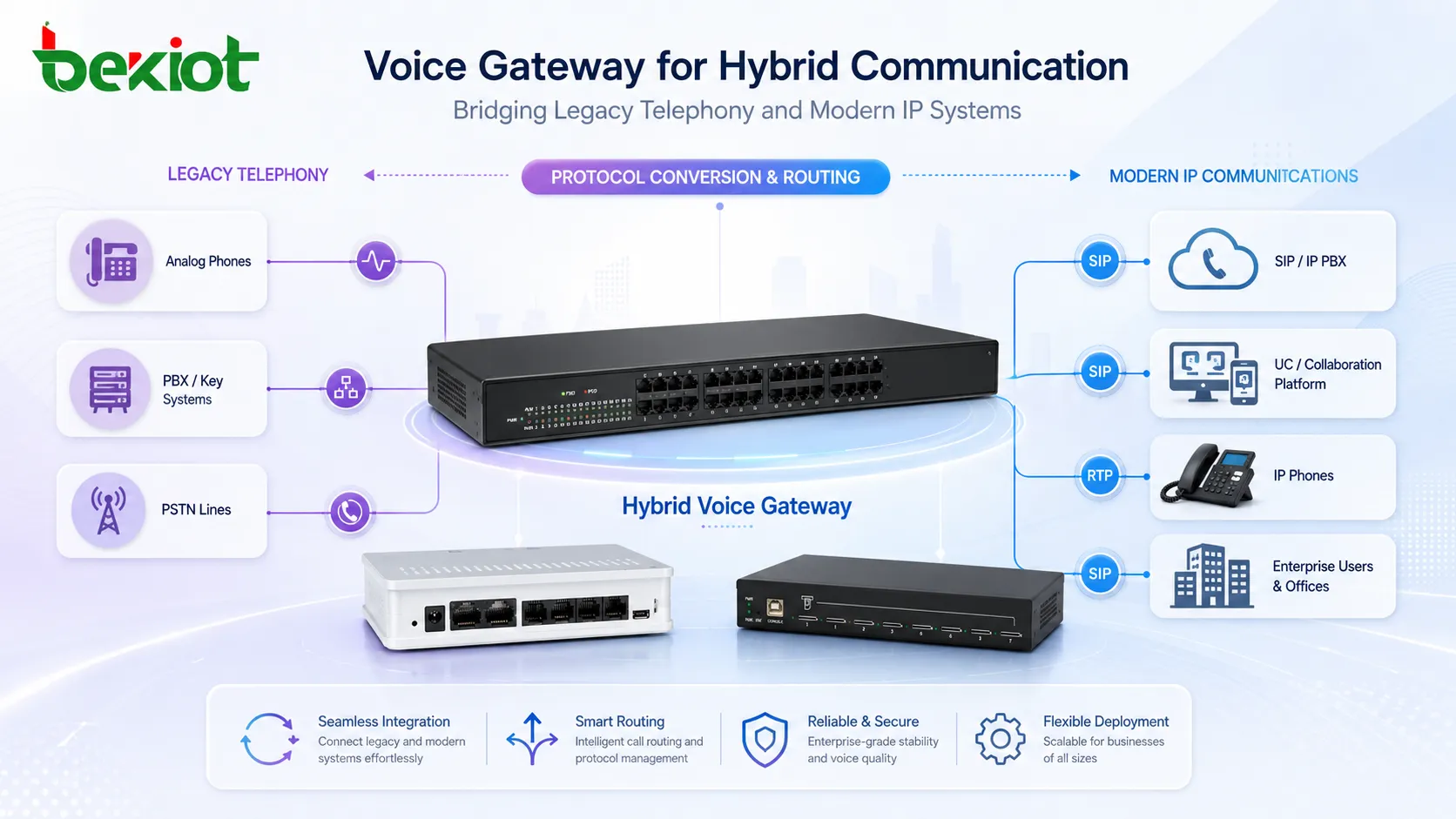

Сетевая архитектура голосового шлюза

Базовая корпоративная VoIP-архитектура

В базовой архитектуре шлюз находится между IP PBX и устаревшими телефонными интерфейсами. IP-телефоны регистрируются на IP PBX через LAN. Аналоговые телефоны или PSTN-линии подключаются к шлюзу. Затем шлюз регистрируется или создает транк с IP PBX через SIP. IP PBX управляет добавочными номерами и вызовами, а шлюз обеспечивает физическое подключение и преобразование голоса.

Такая архитектура распространена в офисах, гостиницах, школах, больницах, на заводах и в филиальных сетях. Она позволяет сохранить полезные аналоговые конечные устройства и постепенно переводить ядро системы на VoIP.

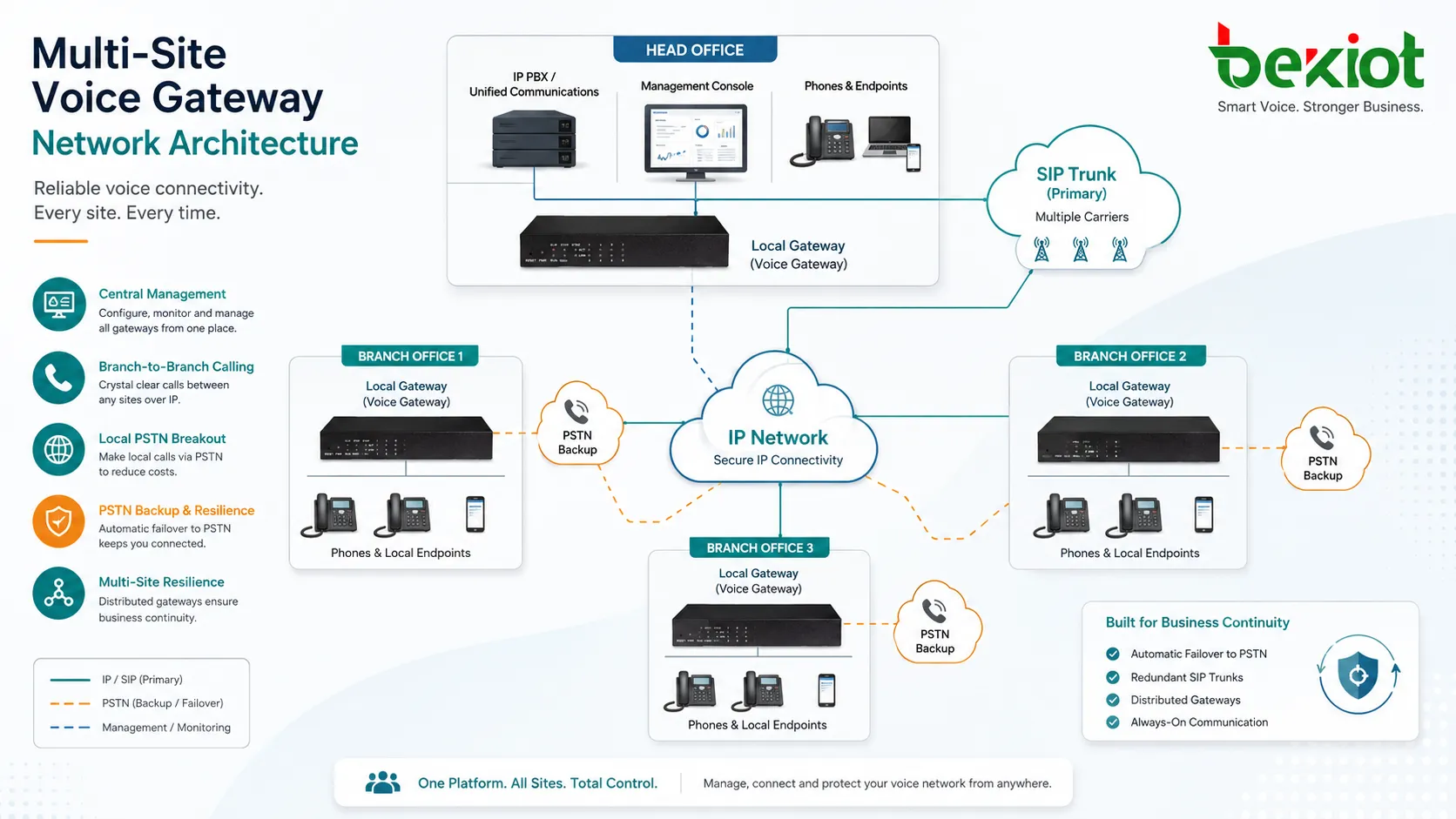

Мультисайтовая и филиальная архитектура

В сети с несколькими объектами каждый филиал может иметь локальный шлюз. Вызовы между филиалами проходят по IP-сети, а локальный PSTN-доступ остается для внешних вызовов или резерва. Это снижает расходы на междугороднюю связь и повышает локальную устойчивость.

В крупных организациях шлюзы могут управляться централизованно или интегрироваться с унифицированной коммуникационной платформой. Планы нумерации, правила маршрутизации, экстренные номера и права транков нужно заранее планировать, чтобы избежать петель и разного поведения между площадками.

Архитектура гибридной миграции

Многие организации не заменяют устаревшую телефонию за один шаг. Гибридная архитектура позволяет старым и новым системам работать вместе во время перехода. Шлюз соединяет существующую PBX, аналоговые устройства, операторские транки и новую SIP-платформу, чтобы пользователи продолжали звонить во время обновления.

Такой подход снижает риск миграции. Отделы можно постепенно переводить на VoIP, экстренные телефоны оставлять подключенными, а существующие публичные номера продолжать использовать. У ИТ-команды появляется больше времени для тестирования маршрутов, кодеков, экстренного набора и обучения до полного переключения.

Распространенные применения голосовых шлюзов

Подключение аналоговых телефонов к VoIP

Многие организации продолжают использовать аналоговые телефоны в лифтах, складах, номерах, постах охраны, точках помощи и производственных зонах. Замена всех устройств может быть дорогой или ненужной. FXS-шлюз подключает эти устройства к SIP IP PBX, сохраняя привычное оборудование.

Это полезно, когда аналоговые конечные устройства надежны, прочны или уже установлены в труднодоступных местах. Шлюз продлевает срок службы оборудования и включает централизованное управление вызовами через VoIP-инфраструктуру.

Подключение IP PBX к PSTN-линиям

FXO- или E1-шлюз может подключить IP PBX к городским телефонным линиям. Это полезно для локального PSTN-доступа, резервирования операторских транков, экстренных вызовов или интеграции со старой телефонной сетью. Он также поддерживает поэтапную миграцию с традиционной PBX на VoIP.

Для небольших объектов может быть достаточно нескольких FXO-портов. Для крупных офисов или операторского доступа E1/T1-шлюзы дают большую емкость каналов и более структурированное управление транками.

Промышленная и экстренная связь

Промышленные площадки, электростанции, транспортные узлы, туннели, кампусы, порты и центры ЧС могут использовать шлюзы для подключения защищенных телефонов, диспетчерских консолей, радиосистем, громкой связи, тревожных терминалов и платформ диспетчерской. В таких средах надежность и совместимость важнее простой экономии на вызовах.

Шлюз может соединять полевые экстренные телефоны с командным центром, направлять тревожные вызовы диспетчеру, связывать SIP-устройства со старыми PBX-линиями или сохранять PSTN-резерв для критичных вызовов. Поэтому он является практическим компонентом безопасности и непрерывности работы.

Связанный продукт: Голосовой шлюз Becke Telcom серии IPGA

Ключевые преимущества для организаций

Снижение стоимости миграции

Голосовой шлюз позволяет повторно использовать существующие линии, телефоны, PBX-транки и кабельную инфраструктуру, постепенно вводя VoIP. Это уменьшает потребность в немедленной полной замене и упрощает бюджетирование и управление модернизацией.

На объектах с большим количеством старых устройств шлюз защищает прежние инвестиции и одновременно дает SIP-транкинг, централизованное управление и IP-маршрутизацию вызовов.

Лучшая интероперабельность

Голосовые шлюзы решают распространенную проблему: разные системы не могут напрямую взаимодействовать. Поддерживая несколько интерфейсов и протоколов, шлюз создает мост между старыми и новыми сетями.

Это особенно полезно для предприятий, которые со временем получили разные системы, работают на нескольких площадках или должны объединить экстренную, промышленную и офисную связь в управляемую структуру.

Повышение непрерывности бизнеса

При правильном проектировании шлюз поддерживает резервные маршруты вызовов и локальную живучесть. Если основной SIP-транк или IP-сеть откажет, выбранные вызовы могут проходить через PSTN или локальные транки, поддерживая базовую связь.

Для критических объектов резервирование шлюза, резервное питание, локальные правила маршрутизации и политики экстренного набора должны включаться в архитектуру с самого начала.

Критерии выбора

Тип портов и емкость

Сначала нужно определить, что необходимо подключить. Аналоговым телефонам нужны порты FXS. PSTN-линиям нужны порты FXO. Цифровые операторские транки могут требовать E1 или T1. Для SIP-транк важны SIP-совместимость и безопасность. Количество портов рассчитывается по текущим потребностям и ближайшему расширению.

Также важно учитывать одновременные вызовы. У шлюза может быть много физических портов, но реальное число параллельных разговоров зависит от емкости каналов, лицензий, обработки кодеков и настройки транков.

Совместимость с голосовой платформой

Перед развертыванием шлюз нужно протестировать с IP PBX, SIP-сервером, операторским транком, аналоговым устройством или диспетчерской системой. Важные проверки: регистрация, входящие и исходящие вызовы, идентификатор вызывающего абонента, DTMF, факс, экстренные номера, перевод, удержание, завершение вызова и маршрутизация при отказе.

В проектах с шлюзами Becke Telcom серии IPGA устройство может быть практическим мостом между SIP-платформами и аналоговыми или транковыми голосовыми ресурсами в гибридном VoIP. Итоговая модель должна выбираться по типу портов, количеству каналов, топологии проекта и нужному сценарию интеграции.

Безопасность и управление

Поскольку голосовой шлюз соединяет внутренние системы с внешними телефонными сетями, безопасность нельзя игнорировать. Администраторы должны настраивать надежные пароли, контроль доступа, доверенные IP-диапазоны, правила SIP-безопасности, политики прав вызовов и обслуживание прошивки.

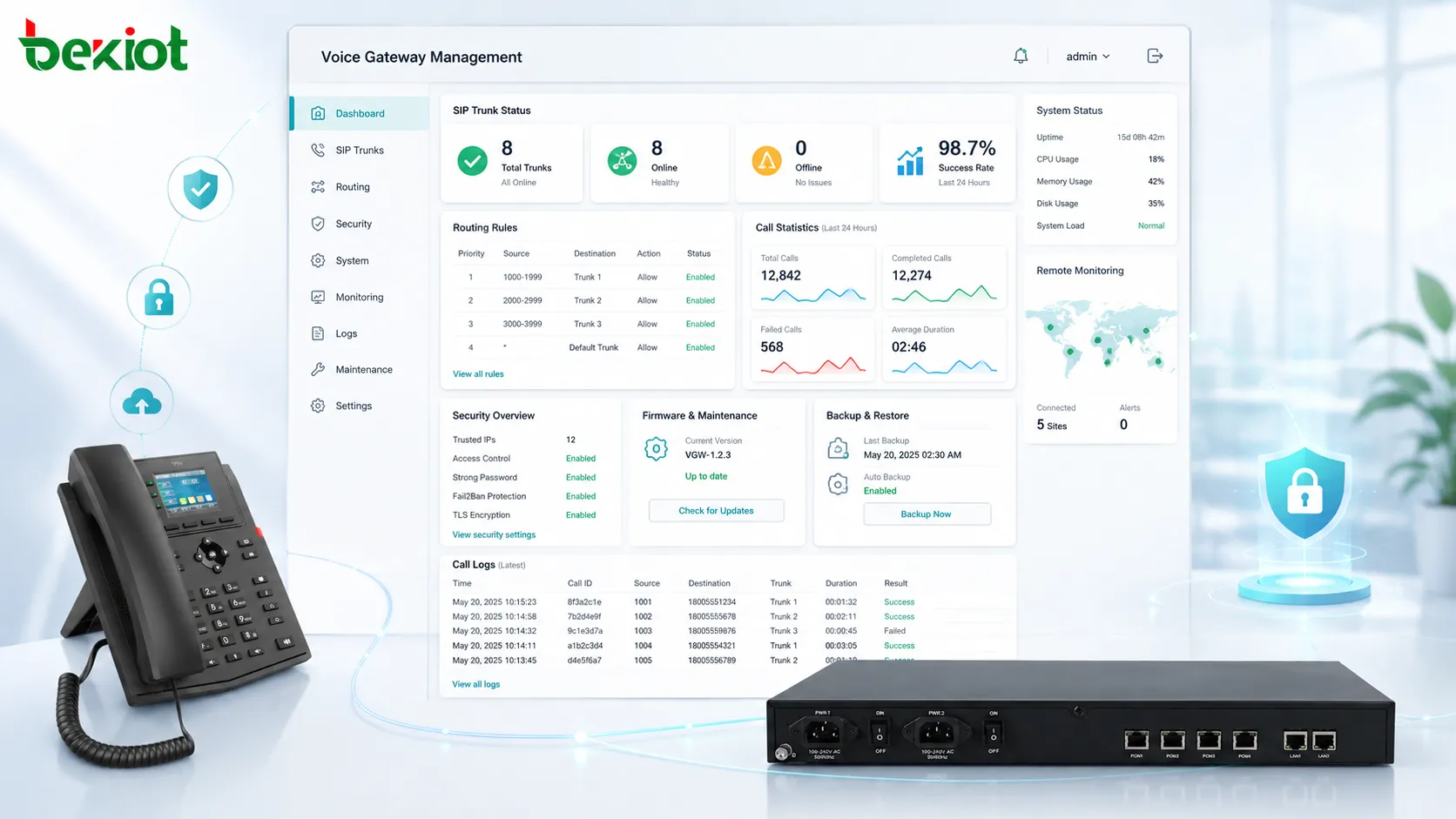

Удобство управления тоже важно. Веб-конфигурация, журналы, резервное копирование и восстановление, удаленный мониторинг, статистика вызовов и понятные таблицы маршрутов снижают сложность обслуживания и ускоряют диагностику.

Заключение

Голосовой шлюз — важный мост между IP-голосовыми сетями и традиционной телефонной инфраструктурой. Он поддерживает преобразование протоколов, обработку медиа, маршрутизацию вызовов, подключение транков, интеграцию аналоговых устройств и гибридную миграцию. Для организаций, переходящих к VoIP, это практичный способ модернизации без немедленного отказа от полезных старых систем.

Правильная архитектура зависит от типа интерфейсов, емкости вызовов, совместимости платформ, требований маршрутизации, целей надежности и планов миграции. В офисной телефонии, промышленной связи, общественной безопасности, гостиницах, транспорте и филиальных сетях хорошо спланированный шлюз улучшает совместимость, снижает риск миграции и укрепляет непрерывность связи.

FAQ

Может ли голосовой шлюз работать без IP PBX?

Да, в некоторых ограниченных сценариях. Некоторые шлюзы могут напрямую маршрутизировать вызовы между портами или подключаться к SIP-транку без полноценной IP PBX. Однако большинство корпоративных развертываний использует IP PBX или SIP-сервер для управления добавочными, вызовами, голосовой почтой, правами и расширенными функциями.

Что вызывает односторонний звук при развертывании шлюза?

Обычно причина в NAT, правилах межсетевого экрана, неправильных RTP-портах, несовпадении кодеков или маршрутизации между сегментами сети. Проверки только SIP-сигнализации недостаточно, потому что установка вызова и аудиомедиа могут идти разными путями.

Голосовой шлюз — это то же самое, что SBC?

Нет. Голосовой шлюз в основном соединяет разные голосовые интерфейсы и преобразует IP и устаревшую телефонию. SBC больше фокусируется на SIP-безопасности, управлении сессиями, прохождение NAT, скрытии топологии и операторском межсетевом взаимодействии. Некоторые продукты имеют пересечения, но их основные роли различаются.

Могут ли факсы работать через голосовой шлюз?

Да, но поддержка факса зависит от функций шлюза, качества сети, настроек кодеков и режима факса. T.38 часто используется для факса по IP, а сквозная передача G.711 может работать в стабильной LAN. Факс всегда нужно тестировать до ввода в эксплуатацию.

Как обрабатывать экстренные вызовы через голосовой шлюз?

Для экстренных вызовов нужны четкие правила маршрутизации, поведение идентификации, требуемая информация о местоположении и резервные пути. Организациям следует регулярно тестировать экстренный набор и подтверждать, что вызовы доходят до правильного адресата в нормальном и аварийном режимах.
