Рация обычно связывается с другой радиостанцией по определенному каналу или в разговорной группе. Телефон работает иначе: пользователь вводит номер назначения, система коммутации интерпретирует этот номер, после чего сеть устанавливает соединение точка-точка. Поэтому для объединения этих двух способов связи недостаточно просто соединить их аудиоинтерфейсы.
Практическое решение «радио-телефон» должно ответить на три вопроса: как пользователь радиостанции вводит телефонный номер, как этот номер превращается в телефонный вызов и как полудуплексный радиообмен согласуется с полнодуплексным телефонным соединением. В зависимости от типа радиосистемы эти функции могут уже присутствовать в цифровой транкинговой сети либо добавляться с помощью шлюза радио-to-SIP.
Набор номера начинается с сигнализации
Прежде чем рассматривать шлюзы или IP-сети, полезно понять, что на самом деле делает телефонный набор. Набор номера сам по себе не создает голосовой тракт. Его первая задача — сообщить системе связи, с каким адресатом хочет соединиться вызывающий абонент.
Ранние телефонные сети зависели от операторов, которые вручную соединяли вызовы. Позднее дисковые телефоны ввели импульсный набор, где каждая цифра представлялась определенным количеством электрических разрывов. Например, при наборе цифры 5 создавались пять импульсов, которые телефонная станция подсчитывала и интерпретировала.
Существенное изменение произошло в 1963 году, когда Лаборатории Белла представили двухтональную многочастотную сигнализацию, известную как DTMF. Вместо импульсов каждая клавиша одновременно генерирует две частоты: одну из низкочастотной группы и одну из высокочастотной.

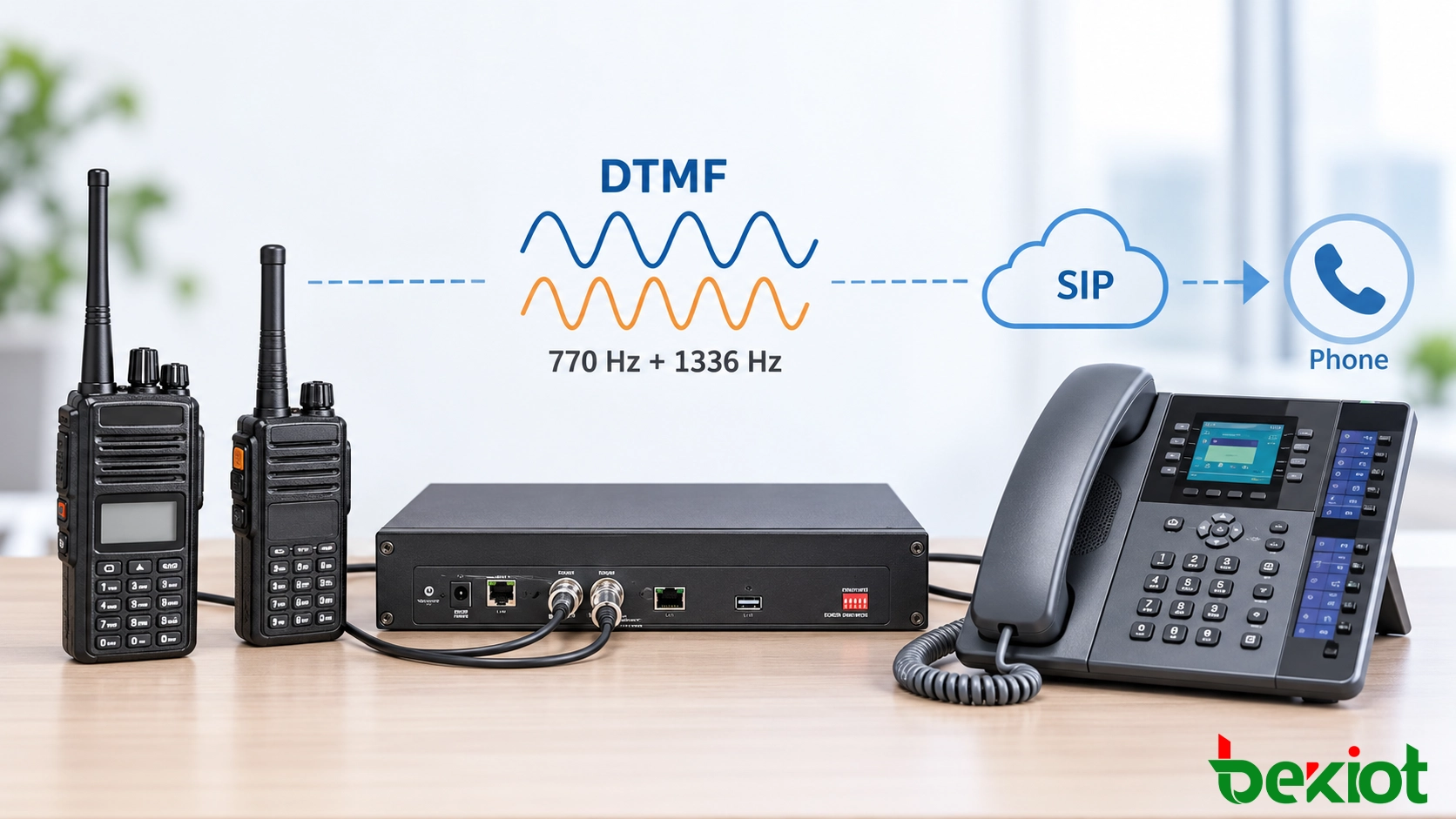

Например, при нажатии цифры 5 одновременно формируются 770 Гц и 1336 Гц. Поскольку каждой клавише соответствует уникальная пара частот, DTMF-приемник может быстро и надежно распознавать цифры.
Современная IP-телефония использует SIP для установления вызовов, но DTMF по-прежнему важен во многих системах связи. В приложении «радио-телефон» DTMF может служить связующим звеном между клавиатурой радиостанции и телефонной системой нумерации. Радиостанция формирует цифры, система интеграции распознает их, после чего эти цифры используются для создания необходимого SIP-вызова.
Для двух типов радиосреды нужны разные подходы
Не каждой радиосистеме нужна одна и та же архитектура. Первое проектное решение — определить, поддерживает ли существующая радиоинфраструктура телефонную взаимосвязь или ее необходимо добавить извне.
Транкинговые радиосети
Цифровые транкинговые технологии, такие как PDT, DMR Trunking и TETRA, могут предоставлять функции телефонного взаимодействия через инфраструктуру своего ядра сети. В зависимости от конфигурации системы телефонные интерфейсы или функции межсетевого взаимодействия уже могут позволять авторизованным пользователям радиосвязи набирать телефонные номера.
В такой среде связь «радио-телефон» может работать как встроенная услуга. Радиотерминал передает информацию о наборе в транкинговую сеть, а сеть выполняет маршрутизацию к телефонной системе. Поэтому дополнительный внешний радиошлюз может не потребоваться.
Обычные радиосистемы
Обычные аналоговые радиостанции, автономные цифровые радиостанции, автомобильные радиостанции и многие базовые станции не имеют за собой телефонного коммутационного ядра. Они работают на назначенных каналах, но не располагают прямым способом сформировать SIP-вызов в сторону IP PBX.
В этом случае необходим интеграционный уровень радио-to-SIP. Шлюз подключается к радиооборудованию через подходящие аудио- и управляющие интерфейсы. Радиоаудио затем передается по IP-сети, а PTT и связанные управляющие сигналы координируются отдельно.
Преимущество такого подхода заключается в том, что существующую радиосеть не нужно перестраивать только из-за необходимости телефонной связи. Радиостанции могут продолжать использовать привычные частоты, каналы и рабочие процедуры, а шлюз добавляет доступ к SIP-коммуникационной среде.
Что должен поддерживать радиотерминал
Возможность подключить радиоаудио к телефонной платформе не означает автоматически, что любая радиостанция сможет набирать произвольные номера. Сам терминал должен предоставлять пользователю практический способ передачи информации о назначении.
Для прямого набора номера особенно важны две функции.
Ввод номера: пользователю нужна клавиатура или другой интерфейс, позволяющий вводить номер назначения.
Передача DTMF: радиостанция должна уметь формировать DTMF-тоны, которые способна распознать система интеграции.
Если радиостанция поддерживает обе функции, пользователь потенциально может вводить разные телефонные номера в соответствии с правами набора, заданными в системе.
Радиостанция без цифровой клавиатуры также может участвовать в телефонной связи. Меняется лишь модель использования. Для радиостанции можно назначить заранее определенную горячую линию, фиксированный внутренний номер или предустановленное направление вызова. Нажатие запрограммированной кнопки или запуск заданной процедуры вызова позволяет установить соединение без необходимости вводить полный номер в полевых условиях.
Это различие важно учитывать при проектировании. Не следует предусматривать неограниченный набор из радио в телефон, если реальные полевые терминалы не поддерживают необходимое взаимодействие пользователя.
От DTMF-цифр к SIP-вызову

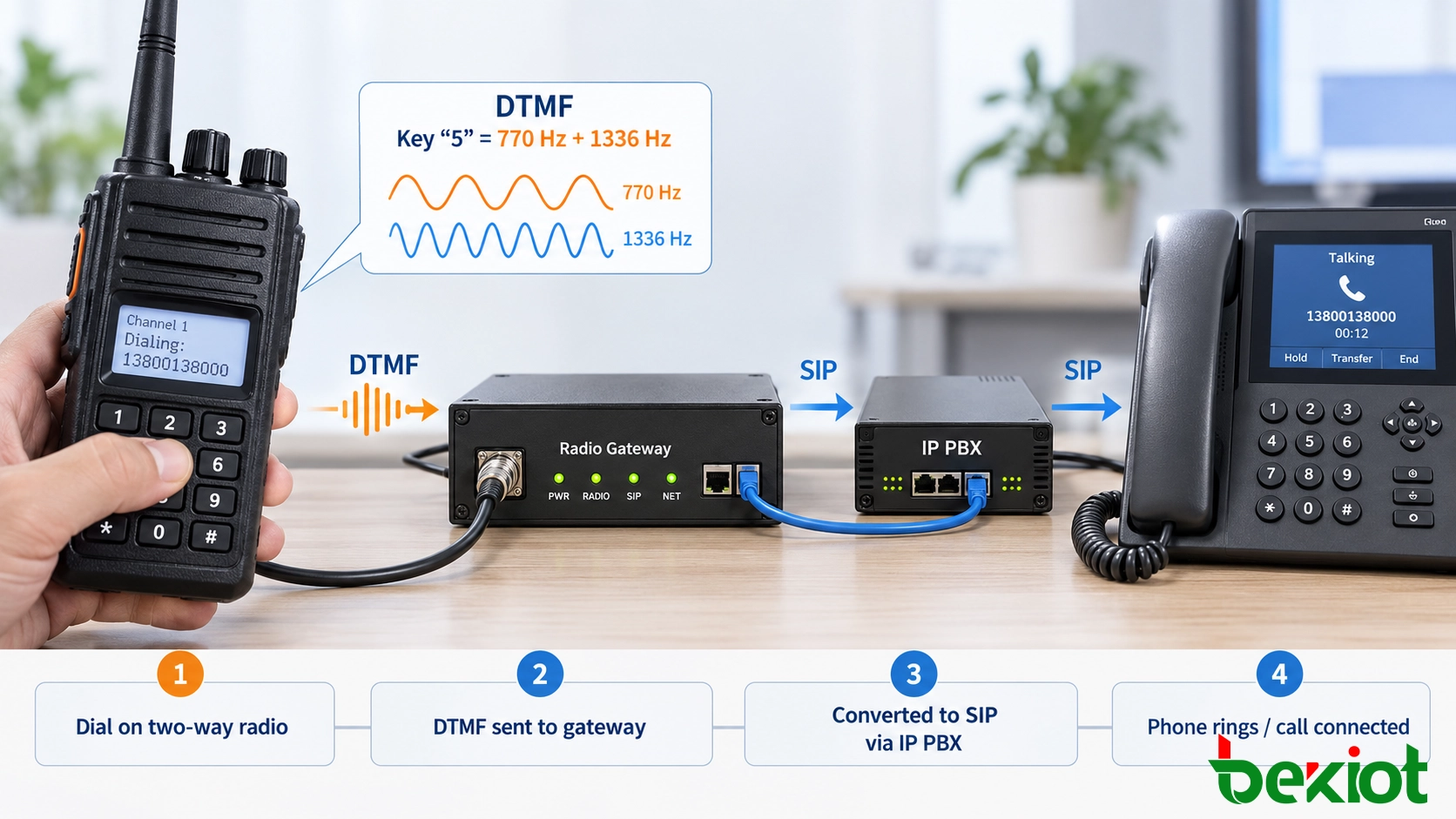

Проще всего понять решение, если проследить один вызов от начала до конца. Представим полевого сотрудника, который хочет позвонить на офисный внутренний номер с обычной радиостанции.
Пользователь вводит номер назначения. Радиостанция генерирует соответствующие DTMF-тоны для телефонного номера.
Цифры распознаются. Система интеграции контролирует радиоаудио, распознает последовательность DTMF и собирает требуемый номер.
Создается телефонный вызов. Собранный номер преобразуется в сигнализацию, необходимую SIP-среде. После этого SIP INVITE может быть отправлен в сторону IP PBX, программного коммутатора или платформы унифицированных коммуникаций.
Платформа применяет свой план набора. SIP-система определяет, является ли адресат внутренним номером, другим коммуникационным сервисом или разрешенным внешним телефонным направлением.
Вызываемый абонент отвечает. После принятия вызова медиасессия RTP переносит голос между SIP-стороной и точкой интеграции радиосвязи.
Управление разговором продолжается во время вызова. Система интеграции управляет передачей и приемом на радиостороне, чтобы телефонный и радиоабонент могли говорить по очереди.
Для оператора процесс может выглядеть как обычный телефонный звонок: ввести номер, дождаться соединения и начать разговор. Технически же в фоновом режиме координируется несколько разных процессов сигнализации и передачи медиа.
Почему управление разговором сложнее набора номера
Установление SIP-вызова — лишь часть задачи. Пользователи радиосвязи и телефона обычно общаются не одинаковым способом.

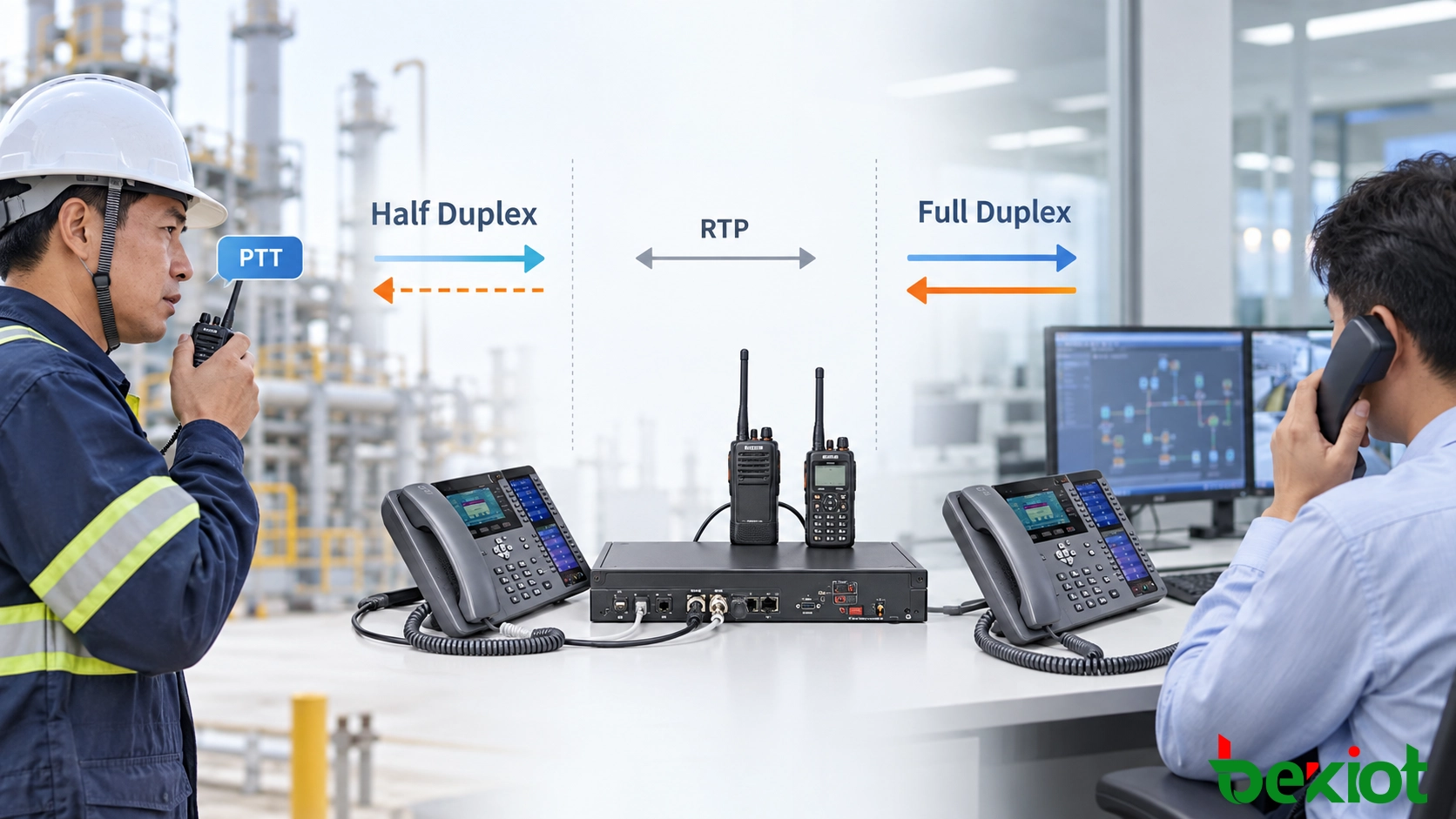

Телефонный разговор обычно является полнодуплексным: обе стороны могут одновременно передавать и принимать звук. Обычный двусторонний радиоканал, как правило, полудуплексный: одна сторона передает, пока другая слушает, а направление меняется в соответствии с работой PTT.
Поэтому интеграционный уровень должен управлять тем, когда телефонное аудио передается в радиоканал и когда радиосторона получает право передавать звук обратно телефонному пользователю.
Управление PTT занимает центральное место в этом процессе. В зависимости от радиооборудования и архитектуры система может использовать физическое управление PTT, детектирование несущей, информацию COR/COS, VOX, определение речевой активности или другие методы сигнализации для управления радиотрактом.
Правильная временная синхронизация имеет большое значение. Если телефонная сторона постоянно занимает радиопередающий тракт, полевой пользователь может не получить возможности выйти на передачу. Если активация или отпускание PTT происходит слишком медленно, начало или конец произносимых фраз может обрезаться.
Поэтому качество звука не должно быть единственным критерием успешности интеграции «радио-телефон». Поведение управления разговором, задержка переключения и пользовательские рабочие процедуры не менее важны.
Направление вызова следует проектировать под рабочий процесс
Техническая возможность вводить с полевой радиостанции произвольные телефонные номера не всегда означает, что это лучший способ работы. Во многих промышленных и диспетчерских средах персонал использует радио именно потому, что связь должна оставаться быстрой и простой.
Требование сначала активировать нужную радиофункцию, затем ввести несколько цифр, дождаться установления соединения и после этого управлять PTT может добавить лишние действия. Поэтому направление вызова следует выбирать исходя из реального рабочего процесса.
Например, ремонтной бригаде может быть нужно звонить только на один номер диспетчерской. В таком случае заранее настроенная горячая линия может быть эффективнее неограниченного набора. Диспетчеру, наоборот, может потребоваться телефонный доступ к нескольким радиоканалам, поэтому полезно назначить этим каналам внутренние номера в IP PBX.
Доступ с телефона к радио часто особенно удобен. Офисный пользователь может набрать внутренний номер, закрепленный за радиоресурсом. После этого система связи устанавливает соединение с нужным каналом, не требуя от полевого пользователя вводить какой-либо номер.
Зрелая архитектура может одновременно поддерживать несколько способов:
набор с клавиатуры радиостанции разрешенных телефонных направлений;
вызов горячей линии одной кнопкой с выбранных радиотерминалов;
сопоставление телефонных внутренних номеров отдельным радиоканалам;
соединение радио и телефона под управлением диспетчера;
заранее заданные аварийные маршруты для критических рабочих сценариев.
Цель состоит не в том, чтобы заставить радиостанцию полностью работать как обычный телефон. Задача — дать пользователю самый короткий практический путь к нужному человеку или коммуникационному ресурсу.
Общий радиоканал меняет смысл телефонного разговора
Еще один важный фактор — конфиденциальность. Телефонный вызов обычно воспринимается как связь между двумя конечными точками. Обычный радиоканал является общим ресурсом связи.
Если телефонное аудио передается в обычный радиоканал, другие радиостанции, слушающие этот канал, также могут слышать разговор. Аналогично, передачи других авторизованных пользователей этого канала могут попадать в подключенный телефонный вызов.
Такое поведение не обязательно является неисправностью. В рабочих средах, например при обслуживании, охране или аварийном реагировании, общее информирование группы может быть полезным. Однако это необходимо учитывать, если телефонные разговоры содержат чувствительную или персональную информацию.
Цифровые радиосистемы могут поддерживать индивидуальные или приватные вызовы, если это предусмотрено сетью и терминалами. В обычных системах для разделения разных типов связи могут потребоваться отдельные каналы, контролируемая маршрутизация или организационные правила.
Поэтому права на набор номеров следует проектировать вместе с политикой использования радиоканалов. Простое разрешение каждому каналу звонить на все телефонные направления может создать как проблемы безопасности, так и операционные сложности.
Планирование решения до развертывания
Проект «радио-телефон» следует начинать с рабочего процесса связи, а не с отдельных устройств. Инженерной группе сначала нужно понять, какие действия должны выполнять пользователи.
Важные вопросы включают:
Какие пользователи радиосвязи должны инициировать телефонные вызовы?
Есть ли на их радиостанциях цифровые клавиатуры?
Могут ли терминалы генерировать пригодную DTMF-сигнализацию?
Должны ли пользователи набирать произвольные номера или только заранее определенные направления?
Каким радиоканалам нужен доступ к телефонной сети?
Поддерживает ли существующая радиосистема телефонное взаимодействие?
Останутся ли вызовы внутри IP PBX или должны выходить во внешние телефонные сети?
Как должны работать управление PTT и определение активности радиоканала?
Должно ли телефонное аудио быть доступно всему радиоканалу или только выбранным пользователям?
Также следует оценить сетевые условия. SIP-сигнализация и RTP-медиа зависят от IP-тракта между точкой интеграции и коммуникационной платформой. Чрезмерная задержка, потеря пакетов или нестабильное соединение могут влиять на установление вызова, качество речи и синхронизацию управления разговором.
Перед вводом в эксплуатацию необходимо протестировать связь в обоих направлениях. Проверки должны включать точность набора, установление вызова, переключение PTT, обрезание первого слова, завершение вызова, блокировку неразрешенных направлений и восстановление после временного сетевого сбоя.
В результате должен получиться способ работы, естественный и для полевых, и для офисных пользователей. Технического соединения систем недостаточно, если процедура вызова остается слишком сложной для повседневной эксплуатации.
Часто задаваемые вопросы
Может ли радиостанция позвонить на внешний мобильный телефон?
Да, если подключенная телефонная платформа имеет разрешенный маршрут в мобильную или публичную телефонную сеть. Соединение радио-to-SIP обеспечивает доступ к телефонной платформе, а IP PBX или телекоммуникационная услуга определяет, разрешен ли вызов на требуемый внешний номер.
Может ли один радиоканал иметь собственный SIP-внутренний номер?
Да. Радиоресурс можно связать с отдельным внутренним номером или правилом маршрутизации. Это позволяет телефонным пользователям или другим SIP-терминалам обращаться к конкретному радиоканалу по предсказуемому номеру.
Могут ли несколько радиостанций использовать одно телефонное соединение?
Да, если эти радиостанции работают в одном общем канале или на одном общем разговорном ресурсе. В таком случае телефонное соединение фактически становится частью разговора в канале. Для проектов, где нужна индивидуальная связь, следует использовать архитектуру с раздельными радиоресурсами или индивидуальными вызовами.
Можно ли записывать вызовы радио-телефон?
Да, если коммуникационная платформа или система записи получает необходимые SIP/RTP-медиапотоки. При проектировании записи также нужно определить, какие направления разговора требуется фиксировать, и учесть применимые требования к конфиденциальности и соблюдению нормативов.
DTMF обязательно должен передаваться как слышимый тон?
Не обязательно. Разные участки коммуникационного тракта могут обрабатывать цифровую информацию по-разному. DTMF может возникать как аудиосигнал на радиостороне, а затем представляться внутри IP-среды с помощью SIP-совместимой сигнализации. Конкретный метод зависит от архитектуры интеграции.
Что произойдет, если пользователь радиосвязи введет неразрешенный номер?
Телефонная платформа может применять ограничения плана набора, пользовательские права или правила назначения. Это позволяет разрешить пользователям радиосвязи звонить на утвержденные внутренние номера и одновременно блокировать международные, платные или другие неразрешенные направления.
Таким образом, рация может позвонить на телефонный номер, если весь коммуникационный тракт поддерживает три ключевые функции: радиостанция может передать информацию о назначении, интеграционный уровень может преобразовать ее в телефонную сигнализацию, а система способна согласовать радиосвязь с PTT и телефонную медиасессию.
Наиболее эффективное развертывание не пытается превратить каждую радиостанцию в обычный телефон. Вместо этого используются DTMF, SIP-маршрутизация и управляемое взаимодействие с радиосвязью, чтобы предоставить именно тот телефонный доступ, который нужен полевым пользователям, диспетчерам и персоналу центров управления.
