Взрывозащищённые телефоны и профессиональные радиосистемы являются двумя важными средствами связи на опасных промышленных объектах. Стационарные взрывозащищённые телефоны обеспечивают надёжную связь из заранее известных точек во взрывоопасных зонах, а портативные и мобильные радиостанции сопровождают персонал при обходах, техническом обслуживании и оперативной координации. Однако на многих действующих предприятиях эти две системы развивались независимо: телефонная сеть работает через PBX- или SIP-инфраструктуру, а радиосеть использует выделенные каналы или разговорные группы, поэтому прямого канала связи между ними нет.
Задача взаимодействия взрывозащищённых телефонов и радиосистем — устранить это разделение. Оно не превращает SIP-телефон в двустороннюю радиостанцию. Вместо этого шлюзы RoIP, SIP-связь и диспетчерское управление соединяют аудиосигнал стационарного телефона с аудио радиоканала, управлением PTT и сигналами состояния приёма, позволяя пользователям стационарных точек, диспетчерам и мобильным абонентам радиосвязи работать в едином контролируемом процессе связи.
Различия связи между взрывозащищёнными телефонами и радиосистемами
И взрывозащищённые телефоны, и профессиональные радиосистемы передают голос, однако используют существенно разные модели связи.
Взрывозащищённый SIP-телефон работает во многом как обычный телефонный терминал. Пользователь снимает трубку или нажимает клавишу вызова, чтобы установить SIP-соединение. Обычно обе стороны могут говорить одновременно, а маршрутизация вызова определяется номерами внутренних абонентов, SIP URI, правилами маршрутизации PBX или диспетчерским сервером. Медиапоток, как правило, непрерывно передаётся по RTP.
Радиосистемы обычно организованы вокруг канала или разговорной группы. Аналоговая радиосвязь, DMR, P25, TETRA и другие профессиональные системы подвижной радиосвязи используют разные технологии радиоинтерфейса, однако работа в поле обычно основана на PTT: нажать для передачи и отпустить для приёма. Поэтому один физический радиоканал, как правило, работает в явно выраженном полудуплексном режиме.
Отсюда возникают два принципиальных различия. Пользователь телефона мыслит в терминах «кому я хочу позвонить?», а пользователь радиосвязи — «какой канал или группу мне использовать?». Различается и управление. После установления SIP-вызова телефон может сразу передавать медиапоток, тогда как перед началом RF-передачи радиостанцию сначала нужно перевести в режим передачи с помощью PTT. На стороне приёма сигналы COR, COS, состояние шумоподавителя или занятости канала также полезны, чтобы IP-система могла определить, принимается ли в данный момент действительный радиотрафик.
RoIP не устраняет эти различия, а создаёт определённое соответствие между ними. Телефонная сторона продолжает использовать SIP и RTP, радиосторона — существующее радиооборудование и каналы. Шлюз RoIP передаёт по IP-сети аудио вместе с PTT и сигналами управления обнаружением приёма.
Архитектуры доступа для стационарных переговорных пунктов и радиосистем
Единственной универсальной архитектуры соединения телефонов с радиосистемами не существует. Основной выбор при проектировании состоит в том, должен ли вызов с SIP-телефона напрямую сопоставляться с радиоресурсом или сначала поступать на диспетчерскую платформу, где оператор решает, когда и какой радиоканал использовать.
Прямое представление радиоканалов как SIP-ресурсов
Один из сравнительно прямых вариантов — представить шлюз RoIP как SIP-оконечное устройство, SIP-ресурс или другой коммуникационный объект, распознаваемый платформой. Радиоканалу можно назначить внутренний номер или имя ресурса. Когда взрывозащищённый телефон вызывает этот адрес, голос передаётся на шлюз RoIP, который включает PTT подключённой управляющей радиостанции и передаёт аудио по радиоканалу.
Такая архитектура подходит для чётко определённых соединений «точка-точка». Например, взрывозащищённому переговорному пункту в компрессорном помещении может требоваться связь только с группой технического обслуживания. Номер телефона можно постоянно сопоставить с этим радиоресурсом, чтобы полевому персоналу не приходилось самостоятельно выбирать сложные радиоканалы.
Прямая интеграция не означает, что телефон сможет работать точно так же, как при обычном полнодуплексном вызове. Радиосторона по-прежнему подчиняется полудуплексным правилам PTT, поэтому система должна определить, когда телефонное аудио активирует PTT радиостанции и как телефонная сторона должна вести себя во время приёма радиосигнала.
Диспетчерская платформа как уровень управления
Вторая архитектура лучше подходит для диспетчерских и аварийной связи. Взрывозащищённый телефон сначала вызывает диспетчера, а отдельные радиоканалы отображаются на диспетчерской платформе как самостоятельные ресурсы. Получив сообщение с объекта, диспетчер может выбрать радиоканал технического обслуживания, службы безопасности или аварийный канал и передать сообщение через выбранный ресурс по соединению RoIP.
Такой подход добавляет дополнительный уровень операторского управления, но обеспечивает более чёткие рабочие границы. Сообщение с полевого телефона не обязательно передавать всем пользователям радиосвязи. Диспетчер может сначала проверить информацию, а затем решить, какую группу нужно вызвать. При необходимости пользователя телефона и радиоресурс можно временно объединить в один голосовой сеанс.
На опасных промышленных объектах эта архитектура часто лучше соответствует реальным процедурам: стационарный переговорный пункт сообщает о событии, мобильные пользователи радиосвязи координируют действия на месте, а диспетчер определяет, когда следует связать два коммуникационных домена.
Адаптация полнодуплексного голоса к полудуплексному PTT

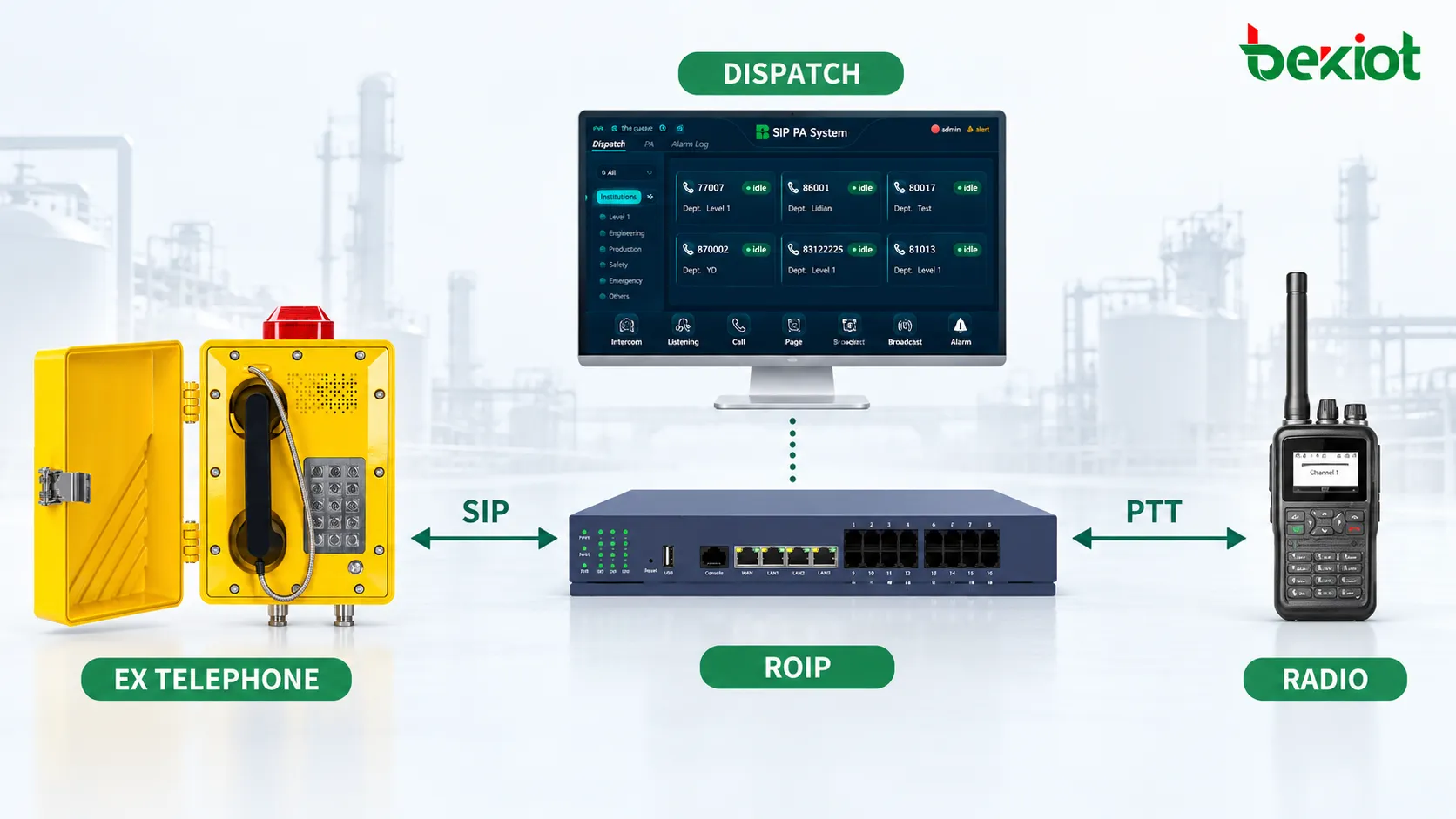

Рассмотрим SIP-взрывозащищённый телефон, установленный в резервуарном парке. Телефон зарегистрирован на IP PBX или диспетчерском коммуникационном сервере. Служба технического обслуживания использует аналоговые или цифровые радиостанции, а в диспетчерской находится совместимая управляющая радиостанция, подключённая к шлюзу RoIP.
Когда взрывозащищённый телефон выполняет вызов, первая часть пути ничем не отличается от обычного SIP-вызова:
Взрывозащищённый телефон → IP-сеть → SIP-сервер / Диспетчерская платформа
После того как система определяет, что адресатом является радиоресурс, аудио RTP передаётся на шлюз RoIP. Шлюз преобразует аудио с IP-стороны в формат, подходящий для аудиовхода управляющей радиостанции, и активирует PTT, когда требуется передача. Управляющая радиостанция выполняет фактическую RF-передачу, которую затем принимают портативные или мобильные радиостанции в поле.
Обратный путь работает аналогично. Пользователь радиостанции нажимает PTT и говорит. Управляющая радиостанция принимает RF-сигнал и передаёт аудио шлюзу RoIP. Шлюз использует COR, COS, состояние шумоподавителя или другой сигнал обнаружения приёма, чтобы определить наличие действительного радиотрафика, затем преобразует это аудио в IP-медиапоток и возвращает его на диспетчерскую платформу или телефонную сторону.
В такой архитектуре шлюз RoIP не обязательно самостоятельно декодирует радиоинтерфейс DMR, P25 или TETRA. Во многих системах используется совместимая управляющая, мобильная радиостанция или базовая станция, предоставляющая аудио- и PTT-интерфейсы, а шлюз RoIP управляет этим радиооконечным устройством. Если радиооборудование предоставляет подходящие интерфейсы аудио, PTT и обнаружения приёма, одна и та же базовая архитектура RoIP может применяться к разным радиотехнологиям.
Именно поэтому радиоинтерфейс необходимо проверить до выбора устройства RoIP. Одного знания, что «система использует DMR», недостаточно. Проект должен определить конкретную модель управляющей радиостанции, является ли аудиоинтерфейс двух- или четырёхпроводным, какой электрический интерфейс PTT доступен, присутствует ли COR/COS и как должны быть согласованы уровень аудио и импеданс.
Преобразование голоса и управления между SIP и RoIP
Соединение аудиотрактов — только первый шаг. Во многих проектах взаимодействия более сложная задача заключается в управлении тем, кому разрешено передавать.
Пользователи SIP-телефонов привыкли снимать трубку и говорить, не нажимая PTT перед каждой фразой. Пользователи радиосвязи работают иначе: без PTT радиостанция не передаёт. Поэтому системе нужен определённый механизм, который решает, когда аудио с телефонной стороны должно заставить шлюз RoIP активировать PTT радиостанции.
Явное управление обычно является самым предсказуемым способом. У диспетчера может быть отдельная клавиша PTT, и выбранный радиоресурс будет включаться только пока эта клавиша удерживается. На специализированных промышленных переговорных пунктах для перехода в режим передачи также могут применяться программируемые клавиши, DTMF или заданные системой управляющие команды.
Некоторые системы используют обнаружение речевой активности для автоматического запуска PTT при появлении речи. Это удобно для пользователя, но требует осторожности на шумных промышленных объектах. Шум насосов, компрессоров, вентиляции и сигнализации может попадать в микрофонный тракт. Если порог VAD настроен неправильно, фоновый шум может многократно включать передачу и занимать канал.
Следует учитывать и занятость радиоканала. Если пользователь радиосвязи уже передаёт, а телефонная сторона одновременно активирует PTT, возможны наложения речи. Если шлюз RoIP может контролировать COR/COS или состояние занятости канала, диспетчерская система распознаёт, что радиоресурс сейчас находится в режиме приёма, и может задержать или заблокировать другую передачу.
Поэтому взаимодействие телефона и радиосвязи — это больше, чем простой голосовой мост. Практичная система должна определить как минимум три параметра:
Когда телефонной стороне разрешено передавать;
Может ли IP-сторона прервать связь, пока радиоресурс находится в режиме приёма;
Как быстро освобождается PTT и канал возвращается в режим приёма после окончания речи.
Если задержка отпускания PTT слишком мала, последнее слово или слог может быть обрезан. Если она слишком велика, радиоканал будет занят дольше необходимого. Эти значения следует проверять на реальном радиооборудовании, а не копировать из другого проекта.
Роль диспетчерской платформы в стационарной и мобильной связи
Если требуется соединить только один телефон с одним радиоканалом, сам шлюз RoIP может решить значительную часть интерфейсной задачи. Однако промышленные объекты редко остаются на уровне «один к одному».
На нефтеперерабатывающем заводе может быть множество взрывозащищённых телефонов в резервуарных парках, зонах налива, насосных станциях и компрессорных зданиях. Радиоресурсы могут включать группы технического обслуживания, охраны, пожарного реагирования и производства. На этом уровне диспетчерская система перестаёт быть просто аудиотрактом и становится слоем, который формирует оперативные связи между различными коммуникационными ресурсами.
Стационарный взрывозащищённый телефон может отображаться в интерфейсе диспетчера как «Телефон T-03 резервуарного парка» вместо непонятного SIP-номера. Ресурс RoIP может называться «DMR-канал технического обслуживания» или «Аварийная радиосвязь». Диспетчер видит рабочие местоположения и названия служб, а не SIP URI, порты шлюза или модели радиостанций.
Когда поступает звонок с телефона резервуарного парка, диспетчерское место сразу определяет фиксированное местоположение. После подтверждения события оператор может выбрать радиоканал технического обслуживания и связаться с техниками. При развитии аварии можно добавить группы пожарного реагирования и службы безопасности. При необходимости временный голосовой мост позволяет человеку у взрывозащищённого телефона непосредственно слышать радиогруппу и отвечать ей.
Такой мост лучше контролировать диспетчером, чем постоянно соединять каждый телефон со всеми радиогруппами. Постоянный мост непрерывно связывает два независимых коммуникационных домена, позволяя обычному телефонному трафику попадать в радиоканал, а внутреннему радиотрафику — без необходимости занимать ресурсы телефонной стороны.
Поэтому назначение диспетчерского управления — соединять коммуникационные домены тогда, когда этого требует оперативное событие, а не поддерживать их постоянно связанными.
Интеграция существующих аналоговых систем связи
Многие работающие предприятия представляют собой действующие объекты, модернизируемые без полного нового строительства. На площадке могут уже десять лет использоваться аналоговые взрывозащищённые телефоны вместе с обычным UHF- или VHF-радиооборудованием в диспетчерской. Полная замена всех устройств на SIP-терминалы и новые радиосистемы каждый раз, когда требуется взаимодействие, увеличила бы и стоимость проекта, и риск остановки производства.
Такие среды можно интегрировать поэтапно, на разных уровнях.
Существующие аналоговые телефоны можно подключить к IP PBX или диспетчерской платформе через голосовой шлюз FXS. С точки зрения диспетчерской системы каждый телефон становится идентифицируемым ресурсом, на который можно позвонить. То, что последний участок до полевого телефона остаётся аналоговой медной парой, не мешает включить его в единый процесс вызовов.
На радиостороне существующая управляющая радиостанция может остаться в эксплуатации. Шлюз RoIP подключается к её аудиоинтерфейсу, а также интерфейсам PTT и COR/COS и переносит локальный радиоресурс в IP-сеть.

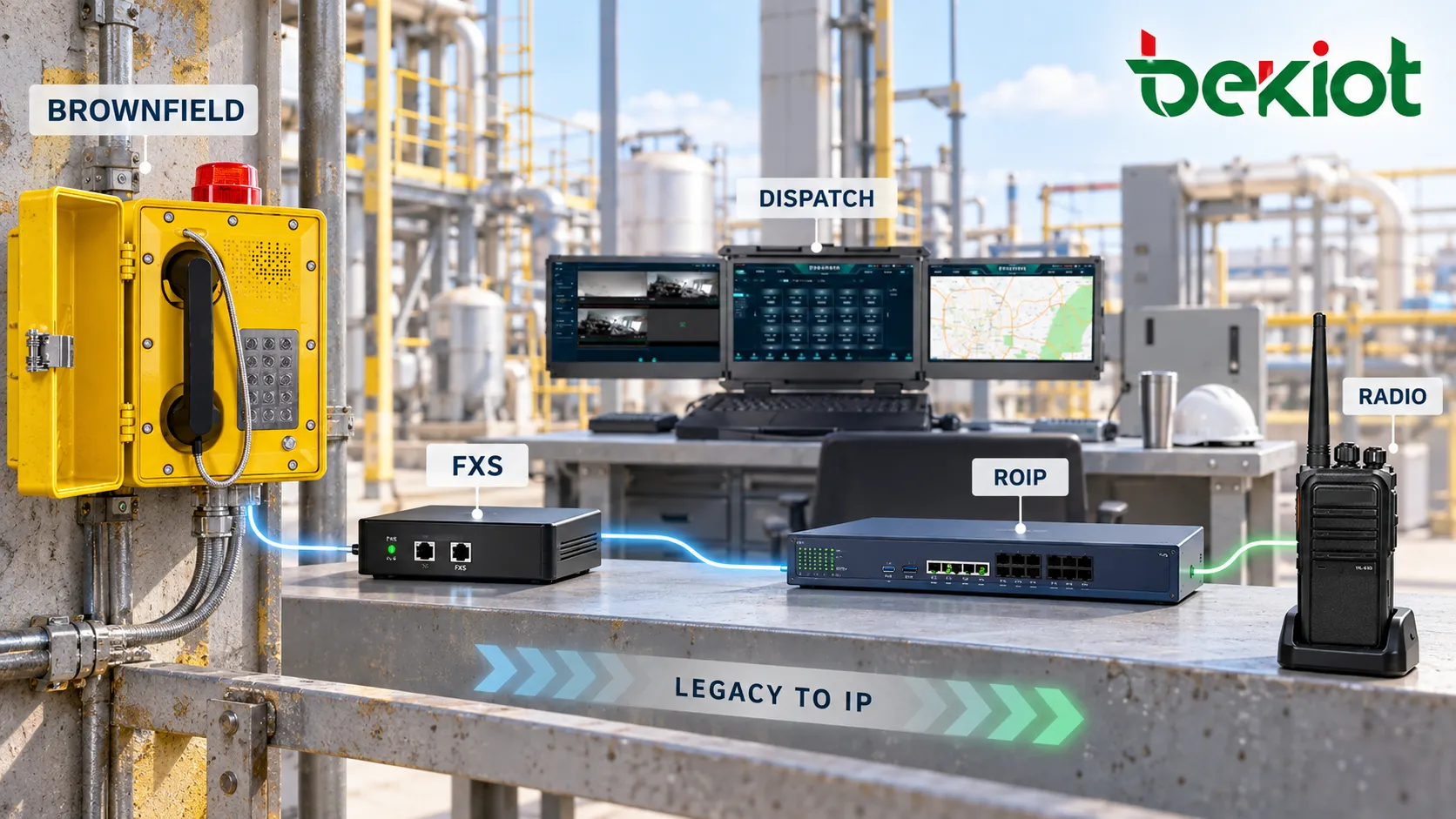

Получившаяся архитектура может выглядеть следующим образом:
Аналоговый взрывозащищённый телефон → Шлюз FXS → SIP / Диспетчеризация
SIP-взрывозащищённый телефон → IP-сеть → SIP / Диспетчеризация
↓
Диспетчерская платформа → Шлюз RoIP → Существующая управляющая радиостанция → Портативные / мобильные радиостанции
Цель модернизации смещается от стандартизации каждого полевого устройства к стандартизации того, как коммуникационные ресурсы верхнего уровня представлены и управляются. Это особенно полезно на крупных действующих предприятиях, поскольку телефонную и радиосистему можно модернизировать поэтапно, без необходимости заменять всё полевое оборудование в течение одного окна технического обслуживания.
Контроль задержки и качества аудио в каналах RoIP
То, что во время лабораторного теста фраза слышна по радиостанции, лишь подтверждает соединение базового интерфейса. В рабочей системе голос должен оставаться пригодным для связи после прохождения нескольких этапов обработки.
Передача от взрывозащищённого телефона к пользователю радиосвязи может проходить через кодирование SIP-терминала, транспорт в IP-сети, обработку диспетчерским сервером, декодирование шлюзом RoIP, установление PTT, передачу управляющей радиостанцией и RF-приём. Обратный путь повторяет процесс в обратном направлении. Если между этими этапами выполняется ненужное транскодирование, сквозная задержка увеличивается ещё сильнее.
Дополнительные несколько миллисекунд могут быть незаметны в обычном телефонном разговоре, но PTT-радиосвязь чувствительна к задержкам. Если пользователь телефона начинает говорить до полного установления пути передачи после включения PTT, первое слово или первые слоги могут потеряться. Поэтому системам RoIP часто требуется подходящая задержка перед подачей аудио после PTT или период буферизации звука.
В IP-сети также необходимо контролировать джиттер, потерю пакетов и QoS. Голос может использовать ту же промышленную сеть, что видеонаблюдение, офисный трафик и данные мониторинга оборудования. Если во время перегрузки RTP-трафик не получает надлежащего QoS, пользователи могут слышать прерывистый звук, задержанную речь или снижение разборчивости, хотя само IP-соединение остаётся доступным.
Выбор кодека следует оценивать по всему тракту. G.711 обеспечивает небольшую задержку обработки и широкую совместимость, но требует большей полосы пропускания. Сжатые кодеки уменьшают потребление полосы, однако могут добавлять задержку кодирования. Цель должна заключаться не в выборе кодека с наиболее привлекательными характеристиками, а в минимизации ненужного транскодирования и формировании стабильного, предсказуемого медиатракта между телефоном, сервером и шлюзом RoIP.
Уровень аудио также необходимо откалибровать при пусконаладке. Нормальный уровень RTP на телефонной стороне не гарантирует правильного входного уровня управляющей радиостанции. Слишком низкий уровень даёт слабый звук в радио, а чрезмерный может вызвать ограничение сигнала и искажения. Направления приёма и передачи следует регулировать отдельно.
Резервирование системы и устойчивость аварийной связи
Взаимодействие взрывозащищённых телефонов и радиосистем часто требуется при отказах оборудования, утечках, травмах персонала и аварийном реагировании, а не для обычных офисных звонков. После соединения двух независимых систем появляются и общие точки отказа.
Если все радиоресурсы зависят от одного шлюза RoIP и он теряет питание, пользователи телефонов больше не смогут выйти в радиосистему. Если шлюз работает, но единственная управляющая радиостанция отказывает, IP-платформа теряет рабочий RF-путь. Если удалённая площадка имеет только одно IP-соединение с центром управления, потеря этого канала также делает удалённый радиоресурс недоступным.
Необходимость резервных шлюзов RoIP, запасных радиостанций, двух сетевых маршрутов, резервного VPN или второй диспетчерской зависит от критичности системы. Не каждому проекту требуются все виды резервирования, однако проектная группа должна определить каждую единственную точку отказа на критическом пути связи.
Важен и контроль доступа. Обычному производственному переговорному пункту может не требоваться прямой доступ к аварийному радиоканалу. Аварийным кнопкам можно назначить более короткие маршруты и более высокий приоритет, а обычным пользователям следует запретить случайно занимать критические радиоресурсы.
Система записи должна сохранять полный разговор между телефонной и радиостороной. Если регистратор записывает только аудио SIP-телефона, но не возвращаемое через RoIP аудио радиосвязи, при воспроизведении события будет слышна только половина разговора. После объединения нескольких систем важной становится и синхронизация времени. Журналы телефонных вызовов, события PTT радиосвязи, действия диспетчера и записи желательно привязать к единому источнику времени NTP.
Стационарные взрывозащищённые переговорные пункты дают ещё одно важное эксплуатационное преимущество: их физическое местоположение заранее известно. Если диспетчерская платформа поддерживает надёжное соответствие между идентификатором внутреннего номера и точкой установки, при входящем вызове можно сразу показать местонахождение оборудования. Диспетчер затем передаёт эту информацию в процесс радиокоординации, не заставляя вызывающего тратить ценное время на объяснение места происшествия.

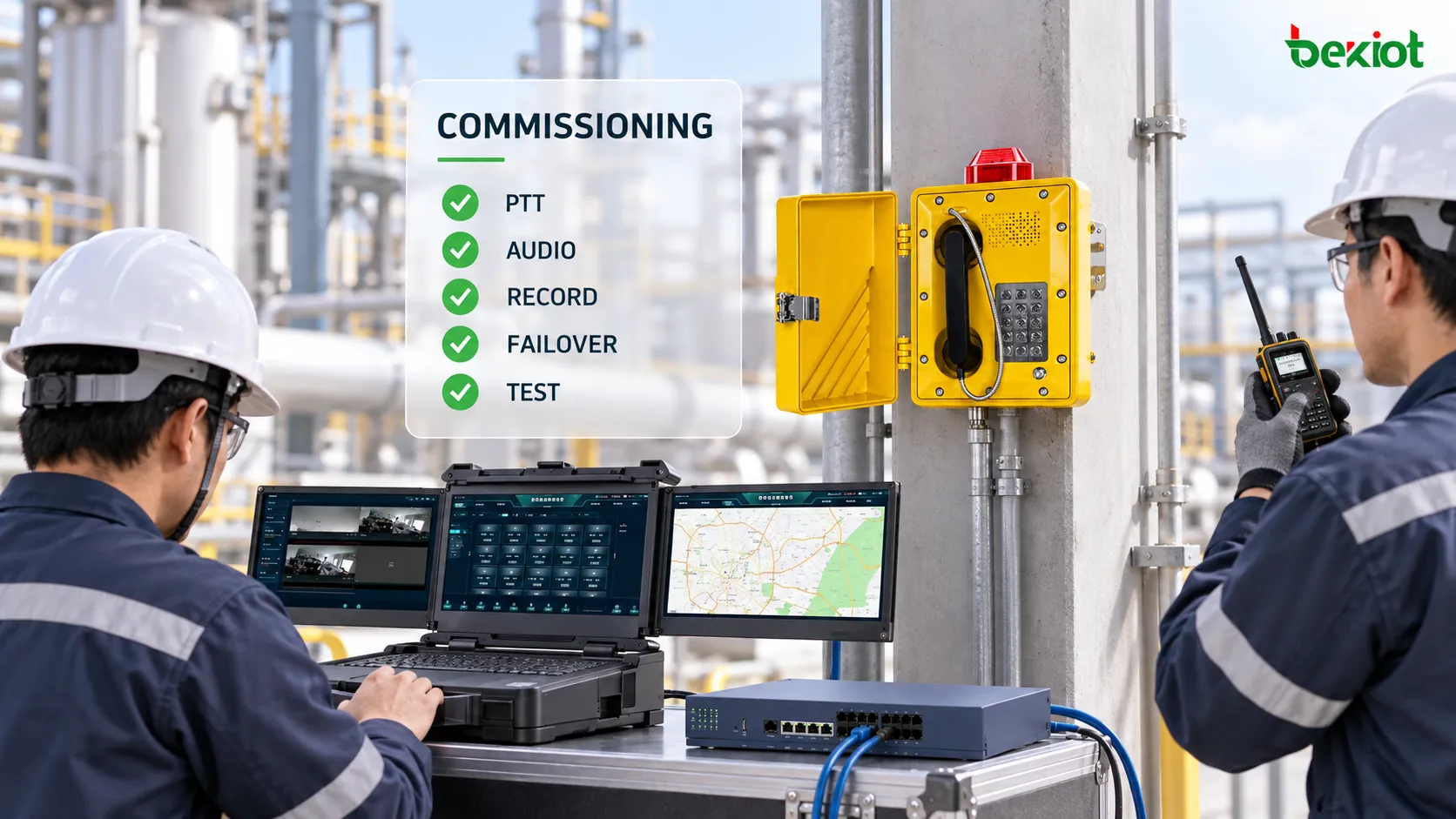

Испытания и пусконаладка системы взаимодействия
Один из наиболее распространённых способов приёмки интеграции «телефон–RoIP–радио» заключается в том, чтобы набрать номер со взрывозащищённого телефона и убедиться, что расположенная рядом портативная радиостанция воспроизводит звук.
Такой тест доказывает только наличие одного базового однонаправленного пути.
При формальной пусконаладке необходимо отдельно проверять разные действия связи. Сначала взрывозащищённый телефон должен вызвать радиоресурс: следует проверить срабатывание PTT, отсутствие обрезания первого слова и качество аудио у радиогруппы. Затем пользователь радиосвязи должен передать ответ, после чего проверяются обнаружение COR/COS и возврат RTP-аудио. Следует также проверить быстрое переключение участников, чтобы определить, не создают ли отпускание PTT и повторное включение заметных задержек.
Для диспетчерских систем дополнительно следует проверить:
Отображаются ли правильное имя устройства и местоположение при вызове со стационарного переговорного пункта;
Может ли диспетчер точно выбрать нужный радиоресурс;
Чётко ли отображается состояние занятости радиоканала и предотвращает ли оно нежелательное занятие канала;
Могут ли пользователи телефона и радиосвязи правильно поочерёдно говорить после создания голосового моста;
Содержат ли записи аудио обеих сторон разговора;
Сохраняются ли PTT и голос после отказоустойчивого переключения сети, SIP-сервера или узла RoIP;
Существует ли заранее определённый резервный путь при отказе управляющей радиостанции.
Финальные испытания должны выйти за пределы диспетчерской и проводиться в реальной опасной зоне. Шум компрессорного помещения, характеристики микрофона полевого телефона, работа на границе радиопокрытия и задержка VPN-канала трудно полностью воспроизвести на лабораторном стенде.
Практичная система взаимодействия — это не система, в которой телефон и радио иногда могут услышать друг друга. Это система, в которой связь со стационарных точек и мобильные радиоресурсы могут надёжно соединяться, управляться, записываться и снова разъединяться диспетчером каждый раз, когда этого требуют рабочие условия.
Часто задаваемые вопросы
Может ли SIP-взрывозащищённый телефон напрямую зарегистрироваться на шлюзе RoIP?
Это зависит от шлюза RoIP и общей архитектуры системы. Некоторые шлюзы могут работать как SIP-ресурсы, подключённые к PBX или диспетчерскому серверу, и поддерживать определённые варианты прямого SIP-соединения. Однако нельзя считать, что любое устройство RoIP способно управлять большим количеством SIP-телефонов так же, как обычная IP PBX. В более крупных системах телефоны обычно управляются SIP-сервером или диспетчерской платформой, а шлюз RoIP предоставляет доступ к радиоресурсам.
Может ли один шлюз RoIP подключить пользователей телефонии к нескольким радиогруппам?
Это зависит от количества каналов шлюза, числа подключённых радиостанций и возможностей диспетчерской платформы. Многоканальный шлюз RoIP может подключать отдельные управляющие радиостанции на разных каналах, представляя каждый канал как независимый радиоресурс. Затем нужную радиогруппу можно выбирать маршрутизацией номера, программируемыми клавишами, выбором диспетчера или бизнес-правилами.
Может ли шлюз RoIP напрямую преобразовать DMR в P25 или TETRA?
Не в простом смысле прямого преобразования одного протокола радиоинтерфейса в другой. Многие системы RoIP подключают совместимые управляющие радиостанции разных радиосистем и обеспечивают взаимодействие на уровне аудио и управления PTT. Если проекту требуется более глубокая интеграция, включающая идентификаторы разговорных групп, сообщения, шифрование или нативную цифровую сигнализацию, необходимы специализированные системные интерфейсы и функции межсистемного взаимодействия. Одного стандартного аудиошлюза RoIP для этого недостаточно.
Можно ли интегрировать аналоговый взрывозащищённый телефон в систему радиодиспетчеризации RoIP?
Да. Можно использовать многоуровневую архитектуру. Аналоговый взрывозащищённый телефон сначала подключается через голосовой шлюз FXS к SIP- или диспетчерской платформе, которая затем соединяется с радиоресурсами RoIP. Это позволяет сохранить существующую аналоговую полевую проводку и одновременно включить стационарные телефоны и пользователей радиосвязи в единый диспетчерский процесс.
Влияет ли подключение взрывозащищённого телефона к радиосистеме на его действующую Ex-сертификацию?
Добавление SIP-сервера, диспетчерской платформы или шлюза RoIP на стороне центральной системы само по себе не изменяет сертификацию полевого взрывозащищённого телефона. Однако полевое устройство, источник питания, кабельные вводы, способ монтажа и принадлежности должны оставаться в рамках утверждённой сертификации и требований проекта. Любое изменение, затрагивающее сертифицированную конструкцию взрывозащиты, следует рассматривать отдельно.
