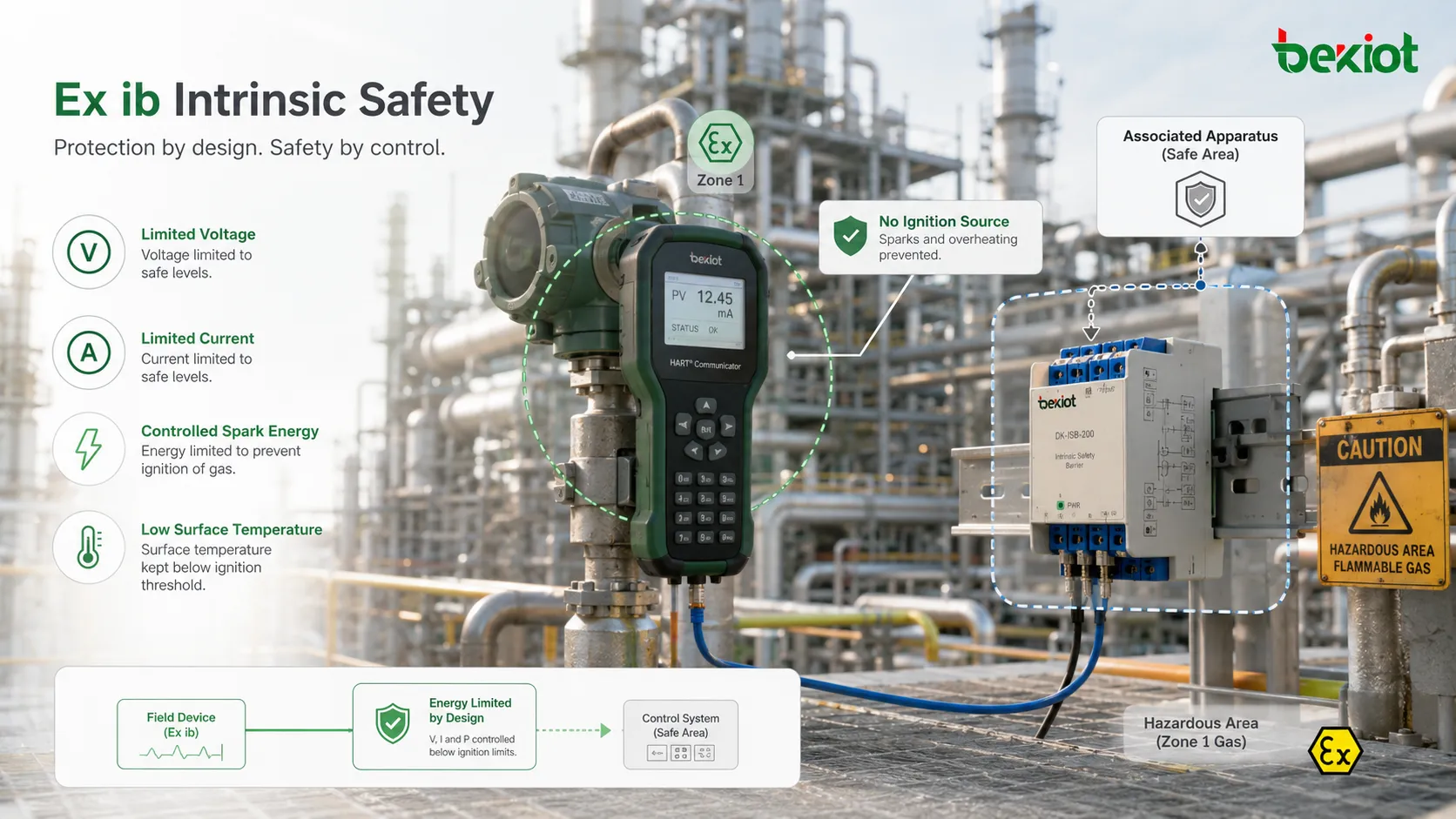

Ex ib — это уровень искробезопасной защиты для электрического оборудования и цепей, предназначенных для опасных зон, где при нормальной эксплуатации возможно появление взрывоопасной газовой среды. Цель такой защиты — ограничить электрическую и тепловую энергию, чтобы искры, дуги или горячие поверхности не могли воспламенить окружающую атмосферу при заданных условиях.

В отличие от взрывонепроницаемой оболочки, которая удерживает внутренний взрыв, искробезопасность предотвращает появление энергии воспламенения изначально. Поэтому она особенно полезна для приборов КИП, датчиков, преобразователей, переносных устройств, цепей управления, маломощных интерфейсов связи, измерительных контуров и полевых устройств на технологических установках, химических площадках, НПЗ, резервуарных парках, объектах коммунального хозяйства и системах промышленной автоматизации.

Качество начинается с предотвращения воспламенения

Цель качества конструкции Ex ib не сводится к тому, чтобы оборудование просто работало электрически. Оно должно оставаться невоспламеняющим при нормальной работе и при условиях отказа, требуемых для этого уровня защиты. Поэтому каждая цепь, деталь, проводник, интерфейс корпуса, клемма, батарея, разъем и связанное оборудование оцениваются как часть системы управления риском воспламенения.

Стандарты качества рассматривают не только обычные характеристики изделия. Они проверяют, может ли оборудование ограничивать напряжение, ток, мощность, накопленную энергию, температуру поверхности и энергию отказа до того, как эти величины станут опасными в определенной взрывоопасной атмосфере.

Именно поэтому изделия Ex ib требуют сертифицированной конструкции, контролируемого производства, документированной оценки, правильной маркировки и проверенного монтажа. Устройство нельзя считать искробезопасным только потому, что оно низковольтное или маломощное.

Нормативная основа соответствия

Общие требования к оборудованию

Общие требования взрывозащиты определяют, как должно проектироваться, испытываться, маркироваться и документироваться Ex-оборудование. Они охватывают группу оборудования, температурный класс, формат маркировки, механическую конструкцию, пригодность к среде, инструкции и условия сертификата.

Для изготовителей и покупателей это означает, что качество должно быть видно в идентификации изделия. Маркировка должна показывать вид защиты, группу газа, температурный класс, уровень защиты оборудования, ссылку на сертификат и при необходимости специальные условия применения.

Требования искробезопасности

Стандарт искробезопасности описывает, как цепи сохраняются невоспламеняющими. Он рассматривает электрические параметры, риск искрового и теплового воспламенения, расстояния разделения, защитные компоненты, накопление энергии, батареи, трансформаторы, оптоизоляторы, полупроводники, разъемы и связанное оборудование.

Для Ex ib цепь должна соответствовать требуемому уровню защиты при определенном условии отказа. Конструкция не должна опираться на предположения или поведение пользователя; она должна быть подтверждена расчетом, оценкой, выбором компонентов, правилами конструкции и испытаниями.

Стандарты монтажа и системы

Искробезопасность часто является системным понятием. Полевое устройство, кабель, барьер, изолятор, способ заземления, клеммный блок и интерфейс диспетчерской должны быть совместимы. Монтажные стандарты определяют, как устанавливать, разделять, идентифицировать, заземлять и обслуживать искробезопасные цепи.

Сертифицированное полевое устройство может быть установлено неправильно, если связанное оборудование не подходит, параметры кабеля превышают допустимые значения или искробезопасная проводка смешана с неискробезопасными цепями.

Региональные схемы сертификации

Проекты могут требовать IECEx, ATEX, UKCA, североамериканские разрешения для опасных зон или другие местные системы сертификации. Один и тот же технический принцип может иметь разные формы сертификатов, правила маркировки, требования инспекции и юридические обязанности.

Поэтому проверка качества должна учитывать и технический стандарт, и целевой рынок. Изделию, подходящему для одной схемы сертификации, может потребоваться дополнительная документация или разрешение для другого региона.

Уровень защиты и пригодность зоны

Ex ib обычно применяется там, где требуется высокий уровень защиты, чаще всего в газовых средах Zone 1 и для оборудования EPL Gb. Практически это означает, что среда не является взрывоопасной постоянно, но взрывоопасный газ может появляться при нормальной работе.

Важно не путать Ex ib с Ex ia или Ex ic. Ex ia обеспечивает более высокий уровень искробезопасности и при надлежащей сертификации может применяться в более строгих зонах. Ex ic имеет более низкий уровень и обычно относится к менее опасным условиям. Правильный уровень должен соответствовать классификации зоны.

Пригодность зоны определяется классификацией опасной зоны, группой газа, температурным классом, уровнем защиты оборудования, способом монтажа и полной оценкой контура. Маркировка изделия является только частью решения.

Требования к энергоограничивающей конструкции

Контроль напряжения и тока

Суть искробезопасности — ограничение напряжения и тока в цепи опасной зоны. Это может достигаться резисторами, предохранителями, стабилитронами, гальванической развязкой, ограничителями тока, управляемыми источниками питания или сертифицированным связанным оборудованием.

Качество зависит от предсказуемого поведения при отказах. Защитные компоненты должны иметь соответствующие номиналы, надежность, расстояния и допущения об отказах. Обычных запасов проектирования цепей недостаточно, когда цель — предотвращение воспламенения.

Ограничение накопленной энергии

Конденсаторы и индуктивности могут накапливать энергию. Даже при низком напряжении питания эта энергия при определенных условиях может разрядиться в виде искры. Поэтому емкость и индуктивность необходимо тщательно оценивать.

Оценка включает внутренние значения компонентов и параметры внешних кабелей. Длинные кабели добавляют емкость и индуктивность, поэтому сертифицированные параметры контура нельзя превышать при монтаже.

Контроль рассеиваемой мощности

Электрическая мощность создает тепло. Оно может возникать в резисторах, полупроводниках, батареях, катушках, клеммах или поврежденных компонентах. Конструкция должна гарантировать, что температура поверхности остается ниже допустимого температурного класса.

Поэтому тепловая оценка входит в контроль качества. Цепь, не создающая искры, может быть небезопасной, если образует горячую поверхность, способную вызвать воспламенение.

Надежность защитных компонентов

Защитные компоненты нужно выбирать и применять осторожно. Защитный резистор, предохранитель, диод, оптопара, трансформатор или изолятор нельзя считать обычной деталью без учета его функции безопасности.

Проверка качества должна учитывать снижение номиналов, режим отказа, пригодность сертификации, пути утечки и зазоры, рост температуры, а также допустимость учета компонента как безотказного или связанного с безопасностью по применимым правилам.

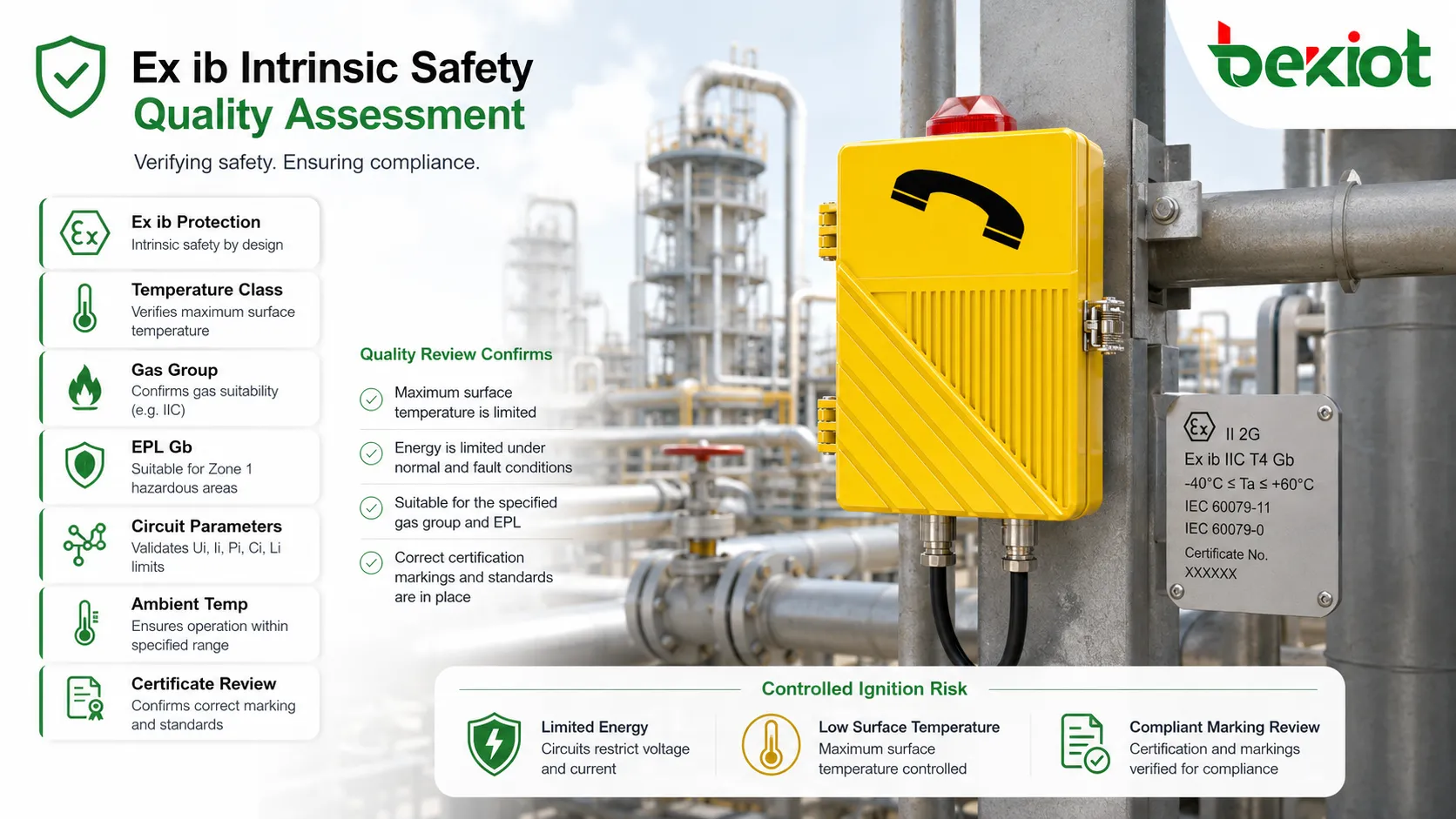

Температурный класс и безопасность поверхности

Температурный класс — одна из самых важных маркировок Ex-оборудования. Он указывает максимальную температуру поверхности при заданных условиях. Выбранное оборудование должно иметь класс, соответствующий температуре воспламенения газа или пара на площадке.

Для оборудования Ex ib тепловая безопасность оценивается при нормальной работе и требуемом отказе. Компоненты не должны превышать допустимую температуру даже при повышенном рассеянии в ограниченной части цепи.

Диапазон температуры окружающей среды также важен. Устройство, сертифицированное для одного диапазона, может быть непригодным для более жаркого или холодного места, если сертификат и маркировка этого не разрешают.

Группа газа и чувствительность к воспламенению

Группы газа классифицируют взрывоопасные атмосферы по характеристикам воспламенения. Оборудование, маркированное для более строгой группы, может подходить для менее строгих групп, но это нужно проверять по маркировке и сертификату.

В искробезопасности группа газа влияет на допустимую электрическую энергию. Более легко воспламеняемые газы требуют более строгого ограничения энергии. Поэтому одна и та же цепь может быть допустимой для одной группы газа и недопустимой для другой.

Стандарты качества требуют, чтобы изготовитель и монтажная организация сопоставляли маркировку изделия с фактическим опасным веществом на объекте. Неверный выбор группы газа может сделать сертифицированное изделие непригодным.

Сертифицированные параметры полевых контуров

Входные и выходные значения

Искробезопасные контуры часто проверяют по максимальному входному напряжению, максимальному входному току, максимальной входной мощности, максимальной внутренней емкости, максимальной внутренней индуктивности и соответствующим выходным параметрам связанного оборудования.

Эти значения помогают определить, можно ли безопасно соединить полевое устройство, кабель и барьер или изолятор. Контур должен оцениваться как единая система, а не как отдельные одобренные элементы.

Емкость и индуктивность кабеля

Кабели являются частью расчета безопасности. Их емкость и индуктивность могут увеличиваться с длиной и конструкцией. Если параметры кабеля игнорируются, суммарная накопленная энергия может превысить сертифицированный предел.

Монтажная документация должна фиксировать тип кабеля, длину, маршрут и расчетные или заданные параметры, когда это требуется.

Совместимость связанного оборудования

Барьеры и изоляторы часто находятся в безопасной зоне, но подключаются к цепям, входящим в опасную зону. Они должны быть совместимы с полевым устройством и параметрами цепи.

Барьер не делает автоматически любую цепь искробезопасной. Полная комбинация должна соответствовать разрешенным значениям и правилам монтажа.

Производство и контроль качества

Контролируемый производственный процесс

Сертифицированное оборудование должно изготавливаться стабильно. Производственный процесс должен обеспечивать соответствие безопасных компонентов, разводки печатной платы, расстояний разделения, номиналов компонентов, заливки, разъемов, этикеток и материалов корпуса сертифицированной конструкции.

Замена компонентов без оценки может нарушить предположения безопасности. Даже небольшое изменение детали может повлиять на поведение при отказе, рост температуры или накопленную энергию.

Плановая проверка

Плановая проверка может включать визуальный осмотр, проверку этикеток и компонентов, контроль печатной платы, целостность корпуса, проверку клемм, испытания изоляции, контроль версии прошивки и функциональные испытания.

Эти проверки помогают гарантировать, что каждая серийная единица соответствует сертифицированной конструкции, а не только прототип, испытанный при сертификации.

Прослеживаемость

Прослеживаемость связывает каждое изделие с производственными записями, сертификатом, партиями компонентов, результатами испытаний, прошивкой и данными контроля качества. Это важно при полевой проблеме, отзыве, обновлении конструкции или изменении сертификата.

Без прослеживаемости трудно определить, какие единицы могут быть затронуты производственной или компонентной проблемой.

Управление изменениями

Любое изменение компонентов безопасности, разводки платы, материала корпуса, типа батареи, разъема, кабельного ввода, поведения прошивки или маркировки должно проходить формальную проверку. Если оно влияет на сертифицированную конструкцию, может потребоваться обновление сертификата или повторная оценка.

Управление изменениями является ключевым стандартом качества, потому что Ex-безопасность зависит от точно оцененной конструкции.

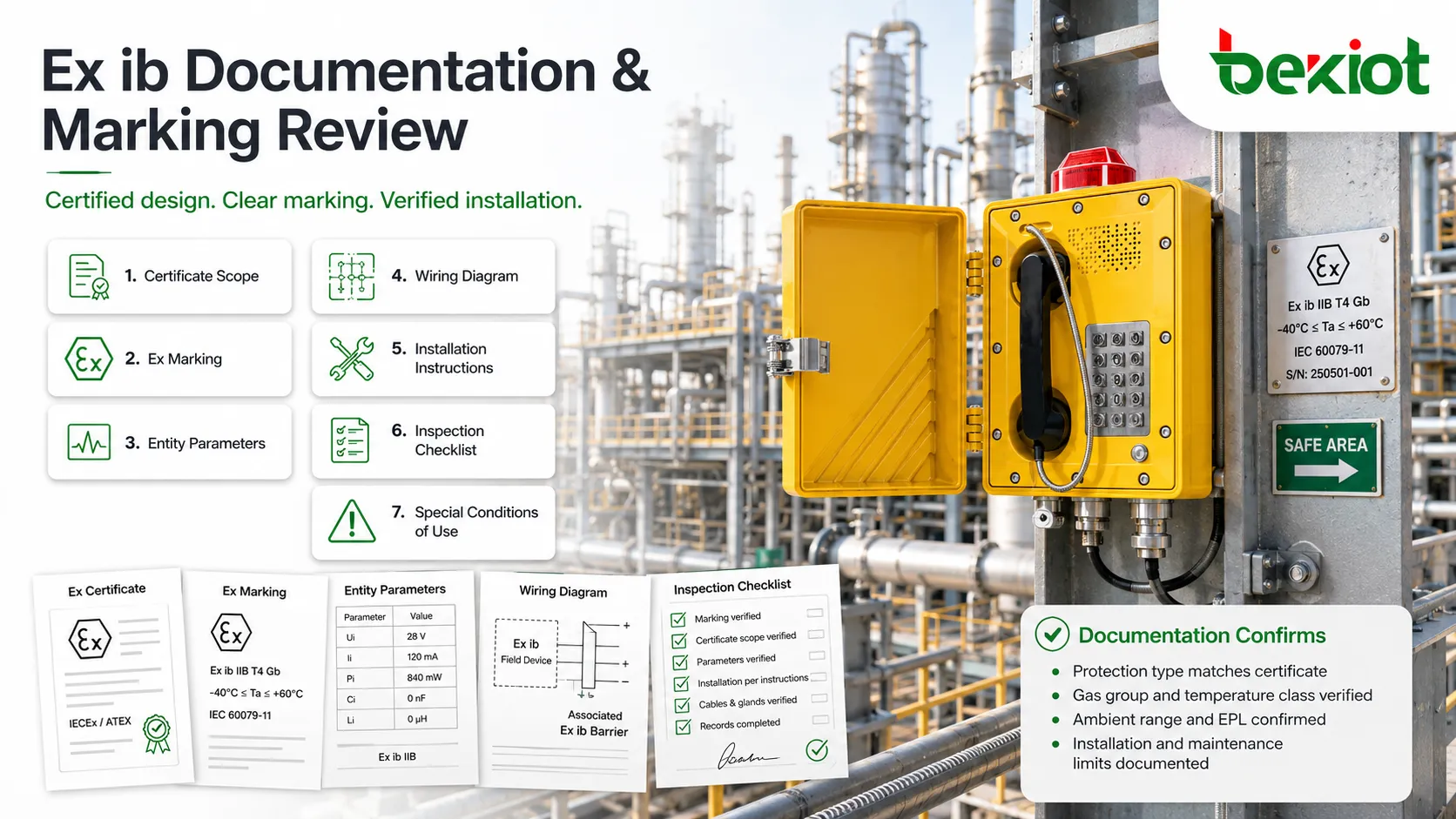

Проверка маркировки и документации

Ex-маркировка должна быть четкой, стойкой и соответствовать сертификату. Она должна сообщать вид защиты, группу оборудования, группу газа, температурный класс, EPL, номер сертификата, при необходимости диапазон окружающей температуры и специальные условия.

Документация должна включать инструкции по монтажу, параметры безопасности, параметры искробезопасности, схемы подключения, ограничения обслуживания, специальные условия применения, пределы окружающей среды и ограничения ремонта.

Для конечных пользователей документация не является формальностью. Она является частью системы безопасности. Монтажники используют ее для выбора места и способа применения оборудования, а инспекторы — для проверки соответствия.

Требования к качеству монтажа

Разделение от неискробезопасных цепей

Искробезопасные цепи должны отделяться от неискробезопасных цепей согласно правилам монтажа. Плохое разделение может позволить опасной энергии попасть в защищенную цепь.

Разделение может включать физическое расстояние, перегородки, отдельные кабельные лотки, маркированные клеммы, синюю проводку, сертифицированные барьеры или утвержденные методы монтажа.

Заземление и уравнивание потенциалов

Некоторые системы барьеров на стабилитронах требуют надежного заземления для правильной работы. Гальванические изоляторы могут снизить зависимость от заземления, но заземление и уравнивание потенциалов все равно нужно оценивать для всей системы.

Неправильное заземление может ухудшить защиту, вызвать помехи или создать опасные разности напряжений между цепями.

Правильные кабельные вводы и клеммы

Кабельные вводы, клеммные блоки, разъемы и вводы корпуса должны соответствовать сертификации и условиям монтажа. Сертифицированное устройство может стать несоответствующим, если используются неподходящие кабельные вводы.

Монтажники должны соблюдать условия сертификата, класс защиты от среды, требования механической защиты и правила проводки в опасных зонах.

Проверка перед подачей питания

Перед подачей питания установку нужно проверить на правильность маркировки устройства, пригодность зоны, прокладку кабеля, совместимость барьера, параметры контура, заземление, разделение, затяжку клемм и наличие документации.

Такая проверка помогает обнаружить ошибки до начала работы системы в опасной зоне.

Где применяется этот уровень защиты

Технологическая измерительная аппаратура

Преобразователи давления, температурные датчики, расходомеры, уровнемеры, газоанализаторы и измерительные контуры часто используют искробезопасность, потому что требуют маломощных сигналов в опасных зонах.

Ex ib может выбираться там, где это допускают классификация зоны и уровень защиты, особенно в применениях Zone 1, где нужна прочная, но практичная полевая проводка.

Интерфейсы промышленной автоматизации

Модули ввода/вывода ПЛК, сигнальные изоляторы, преобразователи связи, операторские индикаторы и маломощные интерфейсы управления могут использовать искробезопасные цепи для подключения полевых устройств в опасных зонах.

Система должна оцениваться от шкафа управления до полевого устройства, включая кабели и связанное оборудование.

Переносное и ручное оборудование

Ручные тестеры, переносные средства связи, инструменты инспекции, калибраторы и устройства обслуживания могут требовать Ex-сертификации при использовании в опасных зонах.

Безопасность батарей, прочность корпуса, ограничения зарядки и инструкции пользователя особенно важны для переносных устройств.

Удаленный мониторинг и телеметрия

Резервуарные парки, трубопроводы, зоны хранения химикатов, объекты сточных вод и энергетические площадки могут использовать маломощную телеметрию в опасных местах. Искробезопасность поддерживает связь датчиков при ограничении риска воспламенения.

Беспроводные устройства все равно требуют внимательной оценки батареи, антенны, радиочастотной мощности, корпуса и температуры.

Типовые несоответствия

Использование неправильного уровня защиты

Применение оборудования, сертифицированного для менее опасной зоны, в более опасной зоне является серьезной ошибкой. Уровень защиты должен соответствовать классифицированной зоне и опасному веществу.

Смешение сертифицированных и несертифицированных компонентов

Замена сертифицированного барьера, разъема, батареи или кабельной сборки обычной деталью может сделать оценку искробезопасности недействительной.

Игнорирование параметров кабеля

Длинные полевые кабели добавляют емкость и индуктивность. Если эти значения превышают допустимые параметры, контур может больше не соответствовать требованиям безопасности.

Отсутствие специальных условий применения

Сертификаты могут содержать специальные условия. Они могут относиться к ориентации монтажа, электростатическому риску, защите от удара, температуре окружающей среды, кабельным вводам или ограничениям обслуживания.

Недостаточная стойкость маркировки

Если маркировка становится нечитаемой, инспекторы и персонал обслуживания не смогут подтвердить пригодность оборудования. Стойкая маркировка является частью соответствия качеству.

Качество Ex ib подтверждается полной цепочкой: сертифицированная конструкция, контролируемое производство, правильная маркировка, совместимые параметры контура, корректный монтаж и документированная проверка.

Обслуживание и периодическая проверка

Обслуживание должно сохранять сертифицированное безопасное состояние. Техники не должны изменять цепи, заменять компоненты, менять батареи, изменять кабельные вводы или ремонтировать платы, если это не разрешено сертификатом и инструкциями производителя.

Периодическая проверка должна подтверждать читаемость этикеток, приемлемое состояние корпуса, целостность кабельных вводов, надежность клемм, правильность барьеров, сохранение разделения проводки и отсутствие повреждений от среды.

При переносе, повторном использовании или подключении оборудования к другой системе оценку контура следует повторить. Устройство, подходящее в одной цепи, может быть непригодным в другой при изменении связанного оборудования или параметров кабеля.

Часто задаваемые вопросы

Можно ли применять оборудование Ex ib в Zone 0?

Обычно нет. Zone 0 при искробезопасности обычно требует более высокого уровня защиты, например Ex ia. Всегда проверяйте сертификат, маркировку и классификацию зоны.

Означает ли низкое напряжение автоматическую искробезопасность?

Нет. Искробезопасность зависит от сертифицированного ограничения энергии, оценки отказов, контроля температуры, правил конструкции и совместимости системы, а не только от низкого номинального напряжения.

Можно ли продолжать использовать поврежденное искробезопасное устройство?

Нет. Видимые повреждения, нечитаемая маркировка, треснувший корпус, ослабленные клеммы или подозрение на внутренний отказ должны быть расследованы до возврата устройства в эксплуатацию.

Почему параметры кабеля включаются в расчеты контура?

Кабели добавляют емкость и индуктивность, которые могут хранить энергию. Полная цепь должна оставаться в сертифицированных пределах выбранного полевого устройства и связанного оборудования.

Кто должен проверять установку Ex ib?

Проверку должен выполнять компетентный персонал, знакомый с классификацией опасных зон, искробезопасными контурами, применимыми стандартами, условиями сертификата и местными правилами монтажа.
