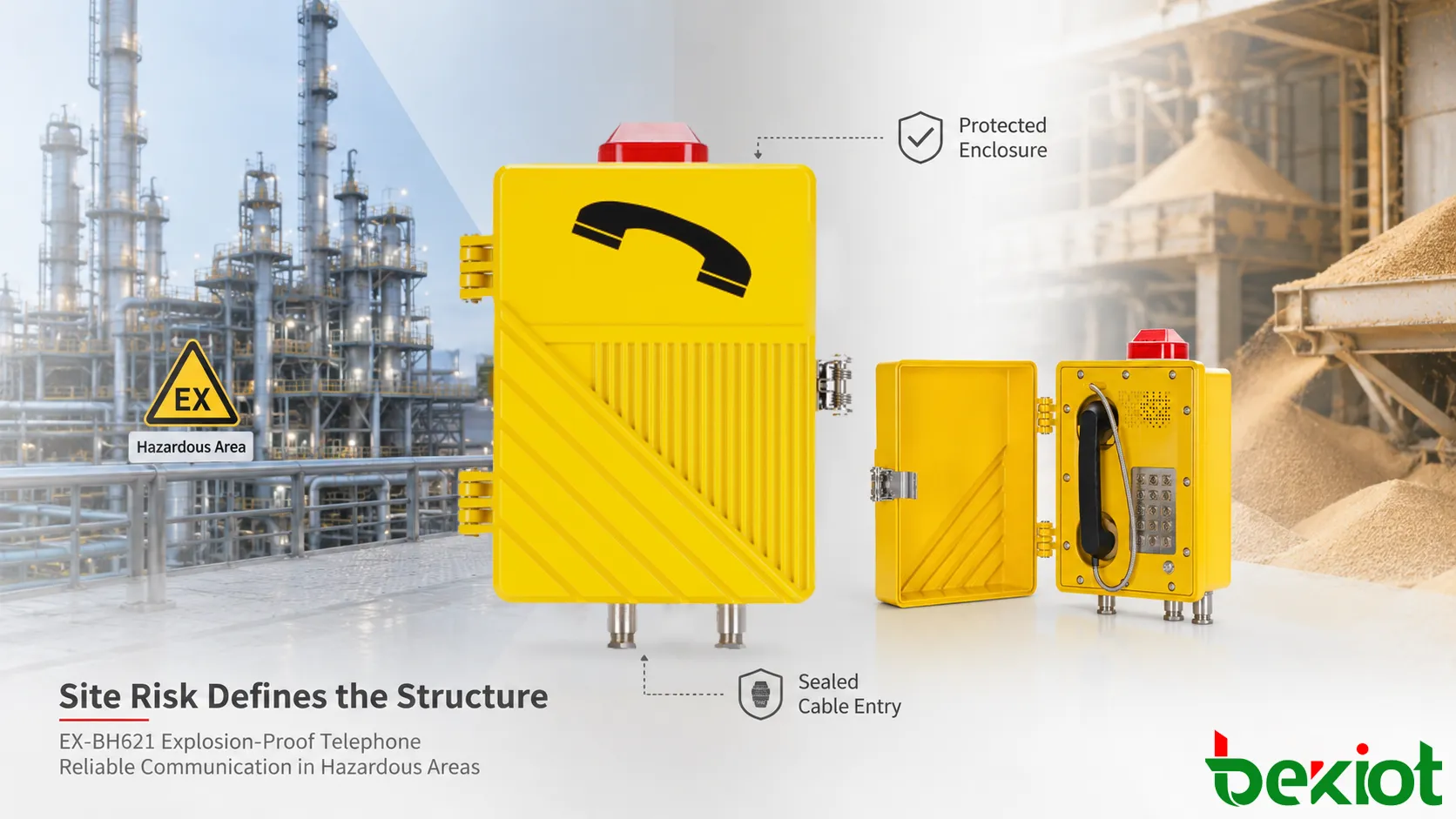

Риск на объекте определяет конструкцию

Проектирование начинается с оценки среды риска. Инженер должен понимать, могут ли присутствовать горючие газы, пары, пыль или волокна, как часто возникает опасная атмосфера и какие вещества возможны. Конструкция телефона в нефтехимической технологической зоне может отличаться от конструкции для запылённого зернового объекта, тоннеля, производства аккумуляторных материалов или морской погрузочной площадки.

Базовая модель риска включает три элемента: горючее вещество, кислород и источник воспламенения. Телефон не может удалить все горючие материалы с промышленной площадки и не может исключить воздух. Поэтому его конструкция сосредоточена на контроле источников воспламенения и предотвращении воспламенения внешней атмосферы внутренними неисправностями.

Этот принцип влияет на каждую часть изделия. Корпус не должен легко растрескиваться. Кабельный ввод не должен допускать неконтролируемое прохождение газа или пыли. Кнопка и рычажный переключатель не должны выводить наружу опасные искры. Отверстия громкоговорителя и микрофона не должны становиться слабым местом. Внутренние цепи необходимо организовать так, чтобы нормальная работа и ожидаемые неисправности не создавали опасного внешнего воздействия.

Поскольку риск определяется объектом, взрывозащищённую конструкцию нельзя выбирать только по внешнему виду. Массивный металлический корпус не гарантирует пригодность. Устройство должно соответствовать условиям конкретной опасной зоны и требуемому виду защиты.

Методы защиты контролируют воспламенение

Источники воспламенения необходимо контролировать

Главный принцип — контроль воспламенения. Телефон может казаться маломощным устройством, но в нём имеются электрические контакты, сигнальные и звонковые цепи, аудиокомпоненты, сетевые модули и клеммы. В нормальной работе они переключаются, нагреваются, вибрируют или проводят ток; при неисправности возможны короткое замыкание, ослабление, перегрев или искрение.

Взрывозащищённая структура снижает вероятность того, что внутренние процессы воспламенят внешнюю атмосферу. Разные способы защиты достигают цели по-разному. Одни локализуют внутренний взрыв и препятствуют распространению пламени. Другие ограничивают электрическую энергию, чтобы при заданных условиях воспламенение было невозможно. Третьи не допускают опасные вещества к критическим частям или увеличивают изоляцию, зазоры и механическую надёжность.

Для телефона конструкция должна сохранять удобство использования. Пользователю необходимы трубка, микрофон, громкоговоритель, кнопка вызова, клавиатура, маркировка, рычажный переключатель и кабельное подключение. Каждый доступный элемент должен работать, не ослабляя защитную концепцию. Удобная, но плохо герметизированная кнопка может быть опасной. Незащищённое акустическое отверстие может нарушить защиту корпуса. Простой в монтаже, но несертифицированный ввод способен скомпрометировать всю установку.

Локализация зависит от контролируемых соединений

Для многих взрывонепроницаемых оболочек важен принцип локализации. Если внутри защищённого корпуса произойдёт воспламенение, конструкция должна выдержать давление и не дать пламени выйти так, чтобы оно воспламенило внешнюю атмосферу. Поэтому важны прочность корпуса, прилегание крышки, конструкция соединений, длина зацепления крепежа, толщина стенки и геометрия взрывонепроницаемых зазоров.

Взрывонепроницаемое соединение — не случайная щель. Это точно контролируемый стык или канал, предназначенный для охлаждения горячих газов и предотвращения передачи пламени наружу. Эффективность зависит от качества поверхности, длины, зазора, крепления и защиты от коррозии. Ослабленная крышка, повреждённый стык, неправильная окраска, царапины, сверление или загрязнение поверхности могут ослабить защиту.

В телефоне такие соединения проектировать сложнее, чем в простой герметичной коробке, поскольку нужны органы управления и акустические отверстия. Ложемент трубки, соединения крышки, клеммная камера, зона кабельного ввода, конструкция громкоговорителя и сервисная крышка требуют точной механической проработки. Изделие должно допускать обслуживание и после сборки сохранять контролируемое соединение.

Герметизация не допускает проникновения опасных сред

Герметизация — ещё один принцип конструкции. Опасные газы, пары, пыль, влага, соляной туман, моющие жидкости и коррозионный воздух могут проникать через слабые места. Необходимо тщательно учитывать кабельные вводы, стыки крышки, отверстия микрофона, акустические каналы, зону клавиатуры, рычажный переключатель, дренаж и монтажные интерфейсы.

В газовых средах герметизация, в зависимости от вида защиты, может препятствовать неконтролируемому перемещению горючих смесей в чувствительные зоны. В пылевых средах она особенно важна: слои горючей пыли накапливаются, ухудшают теплоотвод, загрязняют контакты и создают риск воспламенения. Пыленепроницаемая или пылезащищённая конструкция должна не допускать опасного проникновения пыли и сохранять разборчивую работу телефона.

Герметизация также поддерживает долговременную надёжность. Вода, масляный туман, химические пары или скопление пыли повреждают цепи и ухудшают качество звука. Часто выходящий из строя телефон становится проблемой безопасности, поскольку аварийная связь недоступна. Структурная герметизация защищает и взрывозащиту, и связь.

Материалы и акустика должны выдерживать условия

Электрические цепи должны оставаться безопасными

Взрывозащищённая конструкция — это не только механика. Внутренняя электрическая схема является частью безопасности. Цепи должны быть расположены так, чтобы снизить риск искрения, ограничить ненормальный нагрев, сохранить правильную изоляцию и защититься от коротких замыканий или ослабленных соединений. Конструкция и электрическая схема должны дополнять друг друга.

Телефонные цепи могут включать звонковое напряжение, усиление звука, сетевую электронику SIP, интерфейсы аналоговой линии, реле, индикаторы, клавиатуру, рычажный переключатель и входы питания. Каждая часть оценивается по выбранному виду защиты. Высокоэнергетические цепи могут требовать усиленной изоляции или защиты корпусом; низкоэнергетические сигнальные пути также нуждаются в разделении и надёжных клеммах.

Особенно важен температурный контроль. Наружные поверхности телефона не должны превышать температурный класс, разрешённый на объекте. Выделяющие тепло внутренние компоненты размещаются и управляются так, чтобы тепло не стало источником воспламенения. На результат влияют материал корпуса, площадь поверхности, теплопроводность, потребление мощности и температура окружающей среды.

Электрическая защита может включать защиту от перенапряжений, заземление, уравнивание потенциалов, предохранители или ограничение тока и стабильные клеммные соединения. На открытых промышленных площадках молния, коммутационные импульсы, длинные кабели и разность потенциалов земли могут повредить оборудование. Повреждённая цепь вызывает отказ или риск, поэтому электрическая стойкость поддерживает взрывозащищённую структуру.

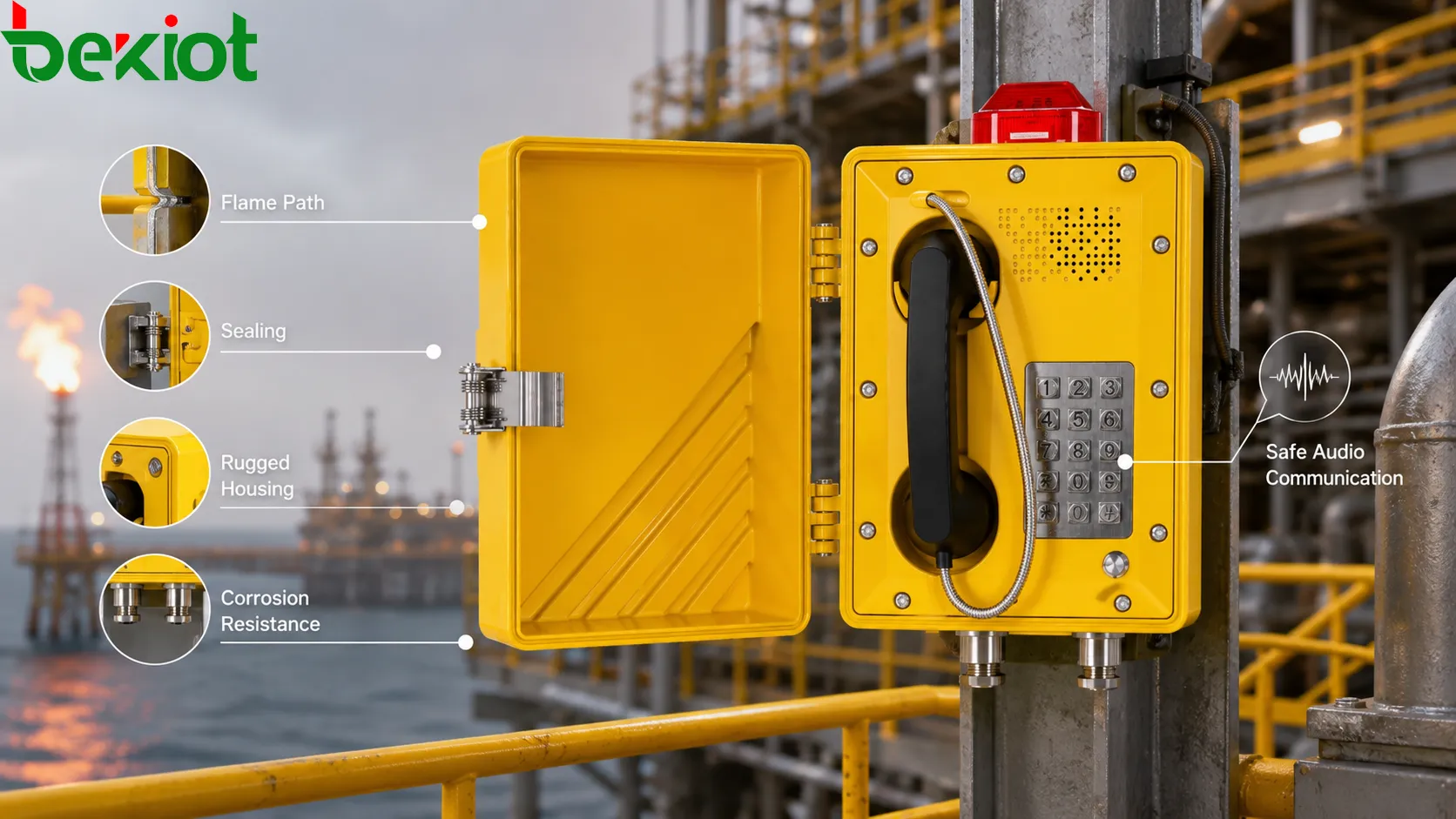

Материалы должны выдерживать условия объекта

Выбор материалов является основой конструкции. На опасных промышленных объектах часто присутствуют коррозионные газы, соляной туман, масло, ультрафиолет, пыль, вибрация, механические удары, перепады температуры и моющие химикаты. Корпус должен длительно сохранять защитную форму, точность стыков, качество уплотнения и устойчивость крепления.

Металлы должны обеспечивать прочность, размерную стабильность и стойкость к условиям объекта. Обработка поверхности может уменьшать коррозию, но не должна повреждать взрывонепроницаемые соединения и критические стыки. Неметаллические детали оцениваются по механической прочности, старению, электростатическому риску, теплостойкости и совместимости со средой.

Важны также трубки, шнуры, кнопки, таблички, прокладки и кабельные вводы. Их часто касаются, и они постоянно находятся под воздействием среды. Трещина в трубке, затвердевшая прокладка, ослабленная кнопка или коррозия ввода могут снизить надёжность и целостность безопасности всего изделия. Конструкция прочна лишь настолько, насколько прочна её самая уязвимая деталь.

В наружных или морских условиях возрастает значение атмосферостойкости. Дождь, влажность, солёный воздух и солнце постепенно разрушают неподходящие материалы. Для химических предприятий решающей может быть коррозионная стойкость; для шахт и тяжёлой промышленности — ударопрочность и защита от пыли. Конструкция должна соответствовать среде, а не исходить из универсальности одного материала.

Звук должен передаваться разборчиво

Телефон отличается от многих других взрывозащищённых устройств необходимостью передавать звук. Пользователь говорит в микрофон и слышит собеседника через трубку или громкоговоритель. Поэтому конструкция должна пропускать речь, не открывая опасных путей во внешнюю атмосферу.

Микрофон и громкоговоритель требуют тщательной акустической защиты. Если конструкция слишком сильно блокирует звук, речь становится глухой и аварийная связь может не сработать. Если звуковой канал слишком открыт, защитная концепция корпуса ослабевает. Защищённые акустические каналы, подходящие мембраны, контролируемые отверстия и прочная трубка обеспечивают баланс разборчивости и безопасности.

Шумовая обстановка также влияет на требования. Такие телефоны часто устанавливают рядом с насосами, компрессорами, генераторами, конвейерами, вентиляторами, транспортом и сигнализацией. Форма трубки, положение микрофона, громкость приёмника и компоновка корпуса должны поддерживать разборчивость речи. В шумных местах трубка для разговора с близкого расстояния улучшает отношение сигнал/шум.

Акустическая надёжность должна сохраняться после длительной эксплуатации. Пыль, влага, масло, коррозия или удары могут закрыть отверстия микрофона и каналы громкоговорителя. Обслуживание должно включать проверку разборчивости звука, а не только внешнего вида. Структурно целый, но акустически непригодный телефон не способен эффективно поддерживать безопасную связь.

Кабельный ввод требует строгого подхода

Кабельный ввод — одна из важнейших частей установки. Кабели связи, питания, сети, заземляющие проводники и внешние линии громкоговорителя или реле пересекают границу корпуса. Неправильное проектирование или монтаж этой границы нарушают защитную структуру.

Кабельные вводы, трубные подключения, герметизирующие фитинги, клеммные камеры, разгрузка натяжения и точки заземления должны соответствовать требованиям опасной зоны. Ввод должен предотвращать повреждение внутренних клемм растягивающим усилием и поддерживать герметизацию, локализацию пламени, защиту от пыли и стойкость к среде.

Важен правильный тип кабеля. Для наружных, химических, морских, подземных или высокотемпературных условий могут потребоваться специальные оболочки и защита. Если кабель стареет, трескается или переносит влагу, телефон откажет даже при хорошем корпусе. Кабельное проектирование следует считать частью взрывозащиты, а не отдельной монтажной деталью.

Изменения на объекте являются частым риском. Дополнительное сверление, замена сертифицированных вводов обычными фитингами, использование ослабленных заглушек или неправильная герметизация неиспользуемых отверстий снижают безопасность. Монтаж выполняется по утверждённым методам, а изменения проверяются квалифицированным персоналом.

Эта часть напрямую связана и с надёжностью связи. Ослабленный ввод может ухудшить защиту и вызвать прерывистую связь, проникновение воды, шум линии, коррозию или повреждение клемм. В аналоговых телефонах кабель влияет на звонок, уровень голоса и стабильность линии; в SIP- и IP-телефонах — на регистрацию, питание PoE, передачу пакетов и состояние устройства в сети.

В проектах опасных зон кабельные вводы необходимо документировать. В записи указываются тип кабеля, тип ввода, способ герметизации, точка заземления, обработка неиспользуемых отверстий и результат осмотра. Это делает дальнейшее обслуживание безопаснее и помогает выявлять несанкционированные изменения.

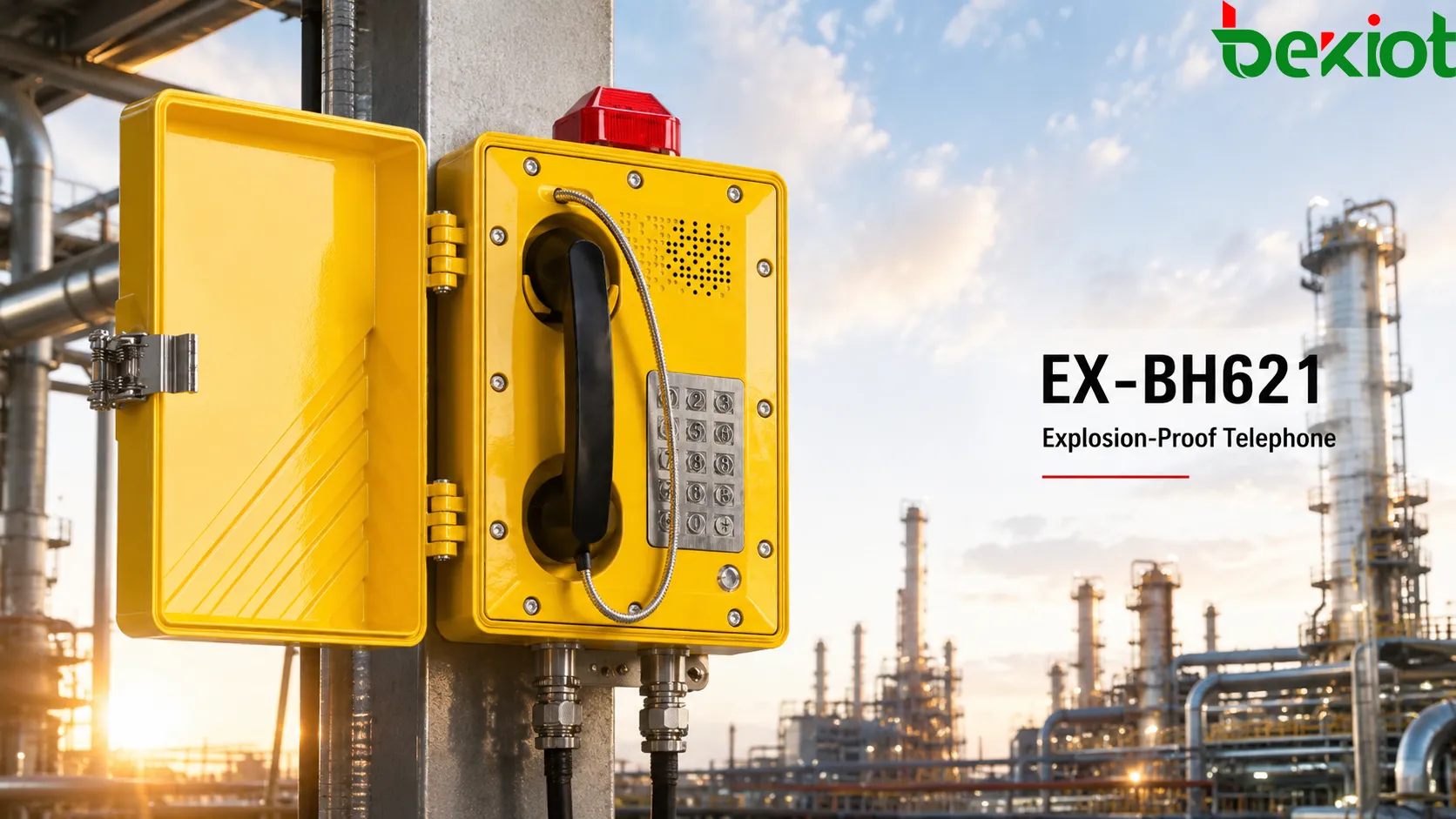

Монтаж завершает систему

Монтаж влияет на безопасность и удобство

Взрывозащищённый телефон считается завершённым только после правильного монтажа. Даже качественное изделие теряет защиту, если крышка не затянута, прокладка повреждена, ввод выбран неправильно, заземление отсутствует или корпус установлен за пределами допустимых условий. Монтаж является звеном безопасности.

Размещение должно учитывать безопасность и удобство. Телефон должен быть доступен в аварийной ситуации, заметен работникам и по возможности защищён от прямых ударов. Его не следует ставить там, где скапливается вода, натягиваются кабели, постоянно распыляются химикаты или невозможно безопасно стоять и говорить.

Заземление и уравнивание потенциалов выполняются по проекту. Плохое заземление увеличивает риск импульсов, электрических помех и угроз безопасности. В системах связи оно влияет также на стабильность звука и защиту оборудования. Механическая конструкция, экраны кабелей, ограничители перенапряжений и план заземления платформы должны быть согласованы.

Интеграция делает вызовы полезными

Взрывозащищённые телефоны часто включаются в крупные системы: аналоговые АТС, SIP-платформы, IP PBX, диспетчерские консоли, громкоговорящую связь, аварийный вызов, платформы сигнализации или записи. Конструкция защищает полевой терминал, а интеграция — непрерывность связи.

Для SIP- и IP-устройств проверяются устойчивость сети, проект питания PoE, состояние регистрации, настройки кодеков и маршрутизация платформы. Для аналоговых устройств важны напряжение линии, ток шлейфа, звонок, длина кабеля и защита от перенапряжений. Телефон должен оставаться доступным в нужный момент.

В аварийных условиях телефон может запускать или поддерживать сценарии сигнализации. Вызов из опасной зоны может требовать отображения места, записи звука, оповещения диспетчерской или связи с видео и системами управления. Конструкция обеспечивает безопасное присутствие устройства на месте; системная интеграция превращает вызов в полезную реакцию.

Becke Telcom EX-BH621 может использоваться как полевой узел связи в таких сценариях, особенно когда необходимо совместить связь в опасной зоне, прочный корпус и оперативный голосовой доступ. Проект всё равно должен подтвердить соответствие версии, способа подключения и интерфейса платформы реальному объекту.

Испытания подтверждают готовность

Испытания и осмотр необходимы, потому что взрывозащита зависит от невидимых издалека деталей. Корпус может выглядеть прочным, но стык крышки, кабельный ввод, прокладка, момент затяжки винтов, точка заземления и внутренняя проводка также должны быть правильными. Полевой осмотр подтверждает сохранение конструкции после монтажа.

Функциональные испытания включают установление вызова, звонок, разборчивость звука, работу трубки, реакцию кнопок, стабильность линии, выход громкоговорителя и связь с диспетчерской. Проверка безопасности охватывает состояние корпуса, вводные фитинги, уплотнения, крепёж, коррозию, повреждения поверхности и читаемость табличек. Для сетевого оборудования проверяются регистрация и мониторинг.

Периодический осмотр важен, поскольку условия меняются. Вибрация ослабляет фитинги, коррозия повреждает поверхности, пыль скапливается у отверстий, обслуживание может нарушить вводы, а наружная среда старит прокладки и таблички. Устройство, безопасное при вводе в эксплуатацию, через годы может требовать вмешательства.

Испытания должны включать аварийный рабочий процесс. Если телефон входит в план безопасности, необходимо подтвердить, кто отвечает, правильно ли отображается местоположение, ведётся ли запись при необходимости и понятны ли процедуры реагирования. Структурная безопасность и готовность связи оцениваются совместно.

Неправильные изменения ослабляют защиту

Распространённая ошибка — считать любой тяжёлый металлический телефон взрывозащищённым. Настоящая защита зависит от утверждённых принципов, контролируемых соединений, подходящих материалов, правильных вводов, электрической безопасности и соответствующего монтажа. Прочный промышленный телефон не становится автоматически пригодным для опасной зоны.

Другая ошибка — изменение корпуса на объекте. Дополнительные отверстия, замена вводов или крепежа, окраска взрывонепроницаемых соединений, неправильные заглушки или ремонт без проверки могут нарушить защиту. Удобство монтажа не должно быть выше требований безопасности.

Плохое обслуживание также опасно. Коррозия, отсутствующие винты, треснувшие трубки, повреждённые шнуры, ослабленные крышки, закрытые акустические отверстия и вода постепенно ослабляют телефон. Регулярный осмотр должен входить в систему управления безопасностью.

Четвёртая ошибка — игнорирование классификации. Телефон, подходящий для одной опасной зоны, может не подходить для другой. Группа газа, пылевые условия, температурный класс, температура окружающей среды, коррозия и монтаж влияют на выбор. Оборудование должно соответствовать конкретному риску.

Выбор должен быть системным

Выбор должен следовать системной процедуре. Сначала определяются тип газа или пыли, классификация по зонам или дивизионам, температура, коррозия и условия монтажа. Затем задаются требования связи: аналоговая или SIP, горячая линия или набор, трубка или громкая связь, звонок, громкоговоритель, запись, диспетчерская связь и интеграция с сигнализацией.

Третьим шагом проверяется пригодность конструкции. Корпус, вводы, монтаж, материал, степень защиты, акустика и доступ для обслуживания должны соответствовать месту. Четвёртым шагом оцениваются питание и кабели: длинные трассы, наружная прокладка, молния, сетевые коммутаторы и заземление.

Пятым шагом обслуживание планируется до установки. Техники должны знать, как осматривать корпус, очищать устройство, проверять звук, контролировать вводы, заземление и соединение с платформой. Хороший выбор включает управление жизненным циклом, а не только покупку.

Для проектов с Becke Telcom EX-BH621 применяется тот же системный подход. Модель можно оценивать как часть решения для опасной зоны, но окончательная конфигурация должна учитывать реальные условия, требования безопасности и архитектуру связи.

Часто задаваемые вопросы

Что означает взрывозащищённая конструкция телефона?

Это означает, что телефон конструктивно управляет риском воспламенения через защиту корпуса, взрывонепроницаемые соединения, герметичные вводы, безопасные цепи, подходящие материалы и правильный монтаж.

Является ли водозащищённый телефон взрывозащищённым?

Нет. Водозащита главным образом препятствует проникновению воды. Взрывозащита решает риск воспламенения в опасной атмосфере. Водостойкое устройство может не подходить для взрывоопасных газов или пыли.

Почему важны кабельные вводы?

Кабельные вводы защищают границу корпуса, через которую проходит кабель. Неправильный ввод, ослабленный фитинг или неиспользуемое отверстие могут нарушить герметизацию, механическую защиту и взрывозащиту.

Можно ли изменять корпус на объекте?

Изменений на объекте следует избегать без проверки и разрешения квалифицированных специалистов. Сверление, замена фитингов или крепежа и повреждение взрывонепроницаемых соединений ослабляют конструкцию.

Что необходимо проверять при обслуживании?

При обслуживании проверяют корпус, винты, стыки крышки, вводы, заземление, коррозию, трубку, микрофон, громкоговоритель, маркировку, связь и подключение к системе.

Итоговые рекомендации для проектов

Принцип конструкции состоит в контроле риска воспламенения при сохранении надёжной связи. Она должна защищать внутренние электрические части, управлять опасностью пламени и энергии, выдерживать тяжёлую среду, сохранять герметичные контролируемые вводы, обеспечивать разборчивый звук и оставаться обслуживаемой при правильном монтаже и осмотре.

Хорошая взрывозащита не определяется одной функцией. Это результат согласованных деталей: прочности корпуса, точности взрывонепроницаемых соединений, долговечности материалов, электрической безопасности, температурного контроля, акустической защиты, кабельных вводов, заземления, монтажа, обслуживания и системной интеграции. Игнорирование одного элемента снижает безопасность и надёжность.

Для опасных промышленных объектов со стационарной полевой связью Becke Telcom предлагает взрывозащищённый телефон EX-BH621 как вариант для сред, где важны прочная конструкция, ориентация на безопасность и надёжный голосовой доступ. Решение выбирают после оценки классификации зоны, монтажа, платформы связи, кабельного проекта и долговременного обслуживания.
