Ток петли — это электрический ток, который протекает по замкнутой цепи после того, как устройство, линия, датчик или терминал завершает электрический путь. В системах связи и управления он используется для индикации состояния линии, питания полевых устройств, передачи аналоговых значений, контроля цепей или подтверждения активности электрического пути.

Этот термин встречается в разных практических областях. В аналоговой телефонии ток петли проходит по абонентской линии при снятии трубки, помогая АТС, PBX или шлюзу определить, что линия занята. В промышленной автоматике токовая петля 4–20 мА передает измерения от датчиков к контроллерам. В системах тревоги и безопасности ток петли помогает понять, нормальна ли цепь, разомкнута, закорочена или сработала.

Замкнутый путь, несущий смысл

Электрический ток течет только при наличии полного пути. Этот простой принцип полезен в реальных системах, потому что наличие, отсутствие или величина тока несут информацию. Устройство может определить, свободна ли линия, активна, неисправна или передает измерительный сигнал, наблюдая за поведением тока.

В аналоговой телефонной системе линия обычно находится в покое, когда трубка положена. Когда пользователь снимает трубку, цепь замыкается и ток начинает течь по линии. Это сообщает центральной станции, PBX или аналоговому шлюзу о запросе услуги; далее система подает тон, принимает цифры, маршрутизирует вызов и контролирует его состояние.

В промышленных и зданийных системах та же идея применяется иначе. Датчик может регулировать ток в петле, отображая температуру, давление, уровень, расход, положение или концентрацию газа. Панель управления может контролировать ток, чтобы подтвердить целостность полевой проводки. Ток становится и электрической величиной, и сигналом состояния системы.

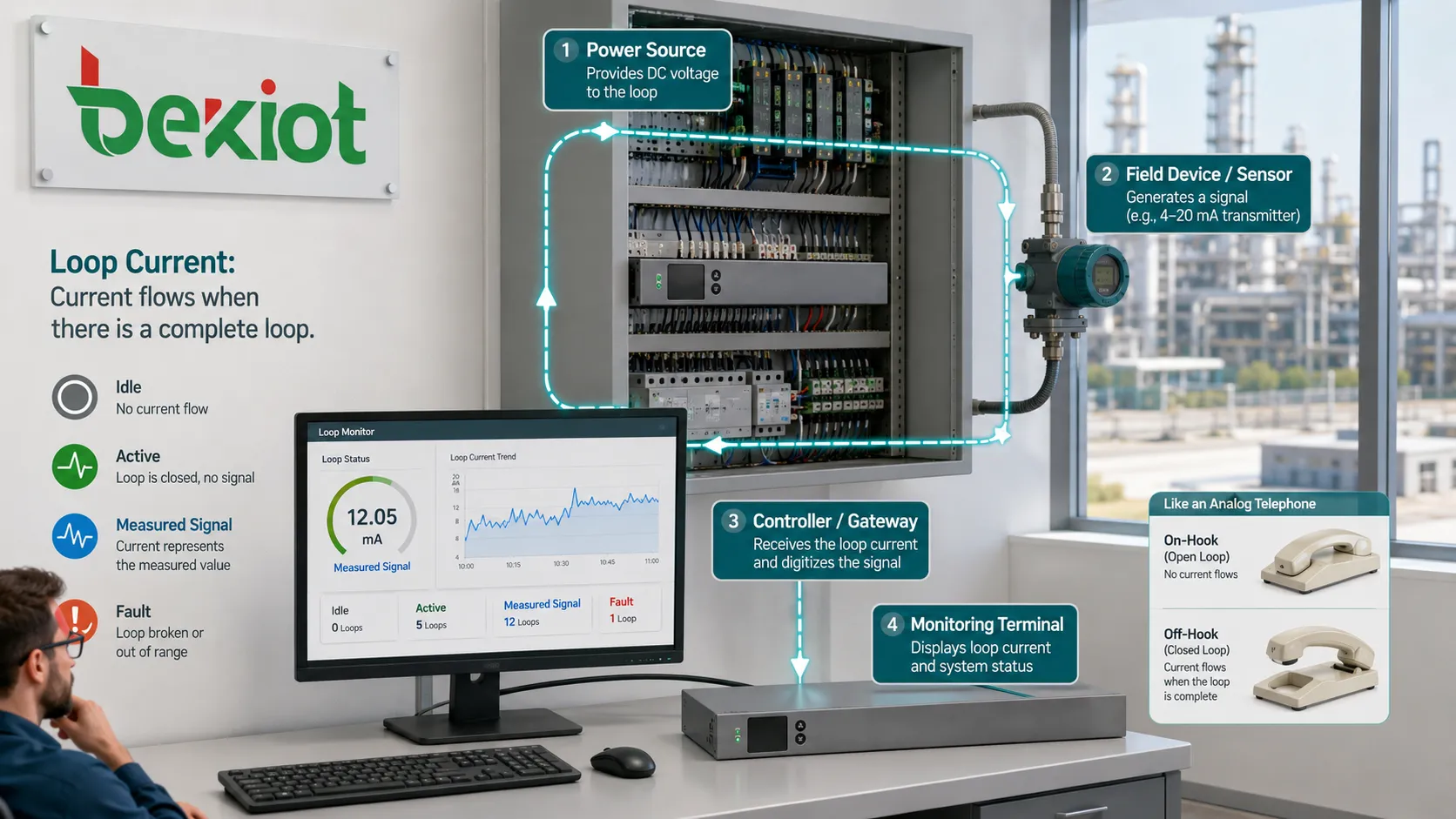

Как цепь становится активной

Источник питания

Петле нужен источник электрической энергии. В телефонии это может быть линейная карта станции, порт PBX, аналоговый телефонный адаптер или интерфейс шлюза. В промышленной измерительной системе питание может поступать от источника петли, входной карты контроллера, формирователя сигнала или питания передатчика.

Доступное напряжение должно быть достаточным, чтобы обеспечить требуемый ток через всю петлю, включая сопротивление кабеля, нагрузку устройства, защитные элементы и входную цепь. Если источник слабый, петля может стать нестабильной или отказать на длинных линиях.

Нагрузка и полевое устройство

Подключенное устройство управляет частью энергии петли или потребляет ее. Телефон, аналоговый терминал, датчик-передатчик, вход реле, тревожный контакт или измерительный прибор могут быть частью петли. Их импеданс и внутренняя электроника влияют на течение тока.

Например, аналоговый телефон изменяет состояние линии при снятии трубки. Передатчик 4–20 мА меняет ток в соответствии с измеряемой переменной процесса. Тревожная петля меняет состояние при размыкании или замыкании контакта.

Обратный путь

Обратный путь завершает цепь. Если проводник оборван, отсоединен, корродирован или неправильно оконцован, ток не может течь нормально. Это может проявиться как отсутствие тона, ошибка показаний датчика, тревога открытой петли или отключенное полевое устройство.

Поскольку петлевые системы зависят от непрерывности, качество проводки критично. Ослабленные клеммы, окисленные разъемы, поврежденная изоляция, вода и плохие соединения создают периодические неисправности, которые трудно диагностировать.

Вход мониторинга

Приемная сторона определяет ток, падение напряжения или изменение состояния. PBX определяет ток снятия трубки. Аналоговый вход ПЛК преобразует ток в измеряемое значение. Панель сигнализации оценивает, нормальна цепь или нет.

Вход мониторинга должен соответствовать типу петли. Подключение датчика токовой петли к неправильному диапазону, неверная полярность или превышение входной нагрузки вызывают неверные показания или повреждение оборудования.

Распространенные формы в реальных системах

Телефонные абонентские петли

В традиционной аналоговой телефонии ток петли является основой контроля линии. Когда телефон положен, цепь не потребляет нормальный разговорный ток. При снятии трубки петля замыкается, ток течет, а станция или PBX обнаруживает состояние и начинает обработку вызова.

Этот принцип сохраняется при подключении аналоговых телефонов к VoIP-шлюзам, ATA, лифтовым телефонам, аварийным телефонам, гостиничным телефонам, факсам или старым портам PBX. Даже если ядро сети IP, аналоговый порт все равно зависит от поведения петли.

Измерительные петли 4–20мА

Токовая петля 4–20 мА широко применяется в промышленном измерении. Передатчик отправляет ток, пропорциональный измеряемому значению; обычно 4 мА соответствует нижнему пределу диапазона, а 20 мА — верхнему.

Метод ценится за меньшую чувствительность токовых сигналов к падению напряжения на длинных кабелях по сравнению с сигналами напряжения. Он также помогает выявлять неисправности, потому что ток около 0 мА часто означает обрыв, отказ передатчика или проблему проводки, а не корректное низкое значение.

Контрольные цепи сигнализации

Панели тревоги и системы безопасности используют контролируемые петли для обнаружения обрыва, короткого замыкания, нормального состояния или тревоги. Концевые резисторы, токовые пороги и контроль входа помогают отличать реальное срабатывание от дефекта проводки.

Это важно для охраны, пожарной сигнализации, аварийного вызова, контроля доступа и мониторинга объектов, где целостность проводки должна быть известна до возникновения аварии.

Цепи управления и реле

Цепи управления используют ток петли для питания реле, активации входов, включения индикаторов или подтверждения командных путей. В простых системах выключатель замыкает петлю и нагрузка включается; в сложных системах состояние петли считывают контроллеры и ПО.

Такие петли распространены в промышленных машинах, автоматизации зданий, управлении насосами, щитах освещения и полевых сигнальных цепях.

Почему это полезно при внедрении

Практическое преимущество — простота. Петля может одновременно передавать питание и сигнал понятным способом, уменьшая число проводников и упрощая понимание полевой проводки. Для многих аналоговых и промышленных систем сам ток является сообщением.

Еще одно преимущество — контроль. Система может определить, активна цепь, свободна, отключена, закорочена или вышла за ожидаемый диапазон. Это помогает техникам находить линейные неисправности, а операторам — понимать состояние полевых устройств.

Токовая сигнализация хорошо работает на расстоянии при правильном проектировании. В измерительных системах токовые петли лучше переносят падение напряжения в кабеле, чем многие сигналы напряжения. В телефонии контроль петли позволил управлять миллионами линий через простые электрические состояния.

Ценность тока петли в том, что он превращает электрическую непрерывность в эксплуатационную информацию: активно, свободно, измерено, неисправно, сработало или контролируется.

Факторы проектирования перед установкой

Запас по напряжению

Источник питания петли должен обеспечивать достаточное напряжение для всей цепи. Проектировщики учитывают длину кабеля, сопротивление проводника, падение напряжения на устройстве, входную нагрузку, защиту и температуру.

Если запас напряжения мал, цепь может работать на стенде, но отказать после монтажа, когда реальный кабель длиннее или подключенная нагрузка выше.

Диапазон тока

Ожидаемый диапазон тока должен соответствовать приемному оборудованию. Телефонный порт, аналоговый вход, релейный вход, панель сигнализации или приемник датчика могут ожидать разное токовое поведение.

Неверный диапазон вызывает ложный статус, неточные значения или повреждение электроники. В проектной документации нужно указать нормальный, тревожный, аварийный и максимальный ток.

Полярность

Некоторые токовые петли чувствительны к полярности, особенно при активной электронике, диодах, защите от перенапряжений или питаемых передатчиках. Обратная полярность может остановить устройство или вызвать нестабильные показания.

Полярность следует проверять при пусконаладке. Цветовая маркировка помогает, но полевая проверка необходима, потому что пары кабеля могут наращиваться или соединяться в разных местах.

Сопротивление кабеля

Длинные кабели добавляют сопротивление. В токовой петле это сопротивление создает падение напряжения. Если источник не преодолевает это падение, петля может не достичь требуемого тока.

Больший размер проводника, более короткая трасса, подходящее напряжение питания и правильный выбор входной нагрузки повышают надежность на расстоянии.

Изоляция и заземление

Заземление и изоляция влияют на помехоустойчивость и безопасность. На промышленных объектах разность потенциалов земли может создавать нежелательные токовые пути. В связи плохое заземление вызывает гул, шум или риск перенапряжений.

В тяжелых или длинных установках могут потребоваться изоляторы, защита от перенапряжений, правильное уравнивание потенциалов и аккуратное подключение экранов.

Советы по обслуживанию для стабильной работы

Измерять под реальной нагрузкой

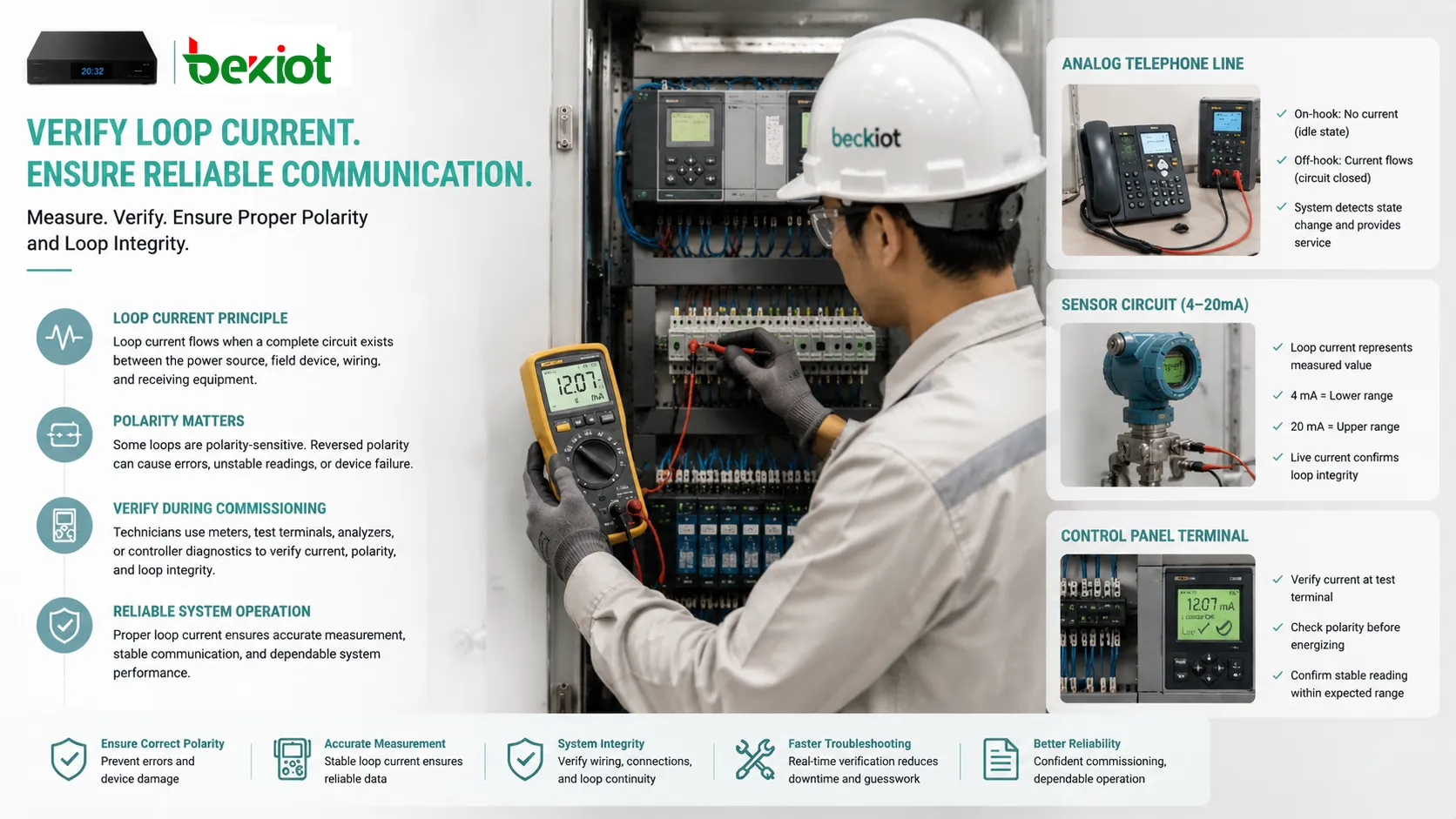

Ток петли следует измерять, когда устройство подключено и работает в реальных условиях. Цепь может выглядеть нормальной в отключенном состоянии, но отказать, когда полевое устройство реально потребляет ток.

Для телефонных линий проверяют напряжение при положенной трубке, ток при снятой трубке, звонок и сопротивление линии. Для измерительных петель проверяют ток в нуле, середине диапазона и на полной шкале.

Проверять клеммы и соединения

Ослабленные или корродированные клеммы часто вызывают прерывистые токовые проблемы. Вибрация, влажность, пыль, перепады температуры и плохой монтаж постепенно ухудшают соединения.

Обслуживание должно включать физический осмотр, а не только программную диагностику. Затянутые клеммы, чистые контакты и защищенные коробки повышают долгосрочную надежность.

Искать влагу и пути утечки

Попадание воды может вызвать ток утечки, коррозию, ложные показания или нестабильность. Наружные устройства, подземные кабели, шахты лифтов, заводские полы и прибрежные зоны особенно уязвимы.

Герметичные корпуса, кабельные вводы, капельные петли, дренаж, коррозионностойкие клеммы и регулярный осмотр снижают связанные с влагой неисправности.

Проверять калибровку

В измерительных системах ток петли должен соответствовать правильной физической величине. Сигнал 12 мА означает ожидаемую середину шкалы только при совпадении масштабирования передатчика и контроллера.

После замены датчиков, контроллеров или аналоговых карт нужно проверять масштабирование и калибровку. Неверная шкала делает исправный сигнал ошибочным.

Пересматривать пороги отказов

Некоторые системы задают токовые пороги для обрыва, короткого замыкания, нормального состояния, тревоги или отказа датчика. При плохой настройке система может пропускать неисправности или создавать ложные тревоги.

Пороги должны соответствовать паспорту устройства, состоянию кабеля, схеме концевого резистора и поведению входа панели.

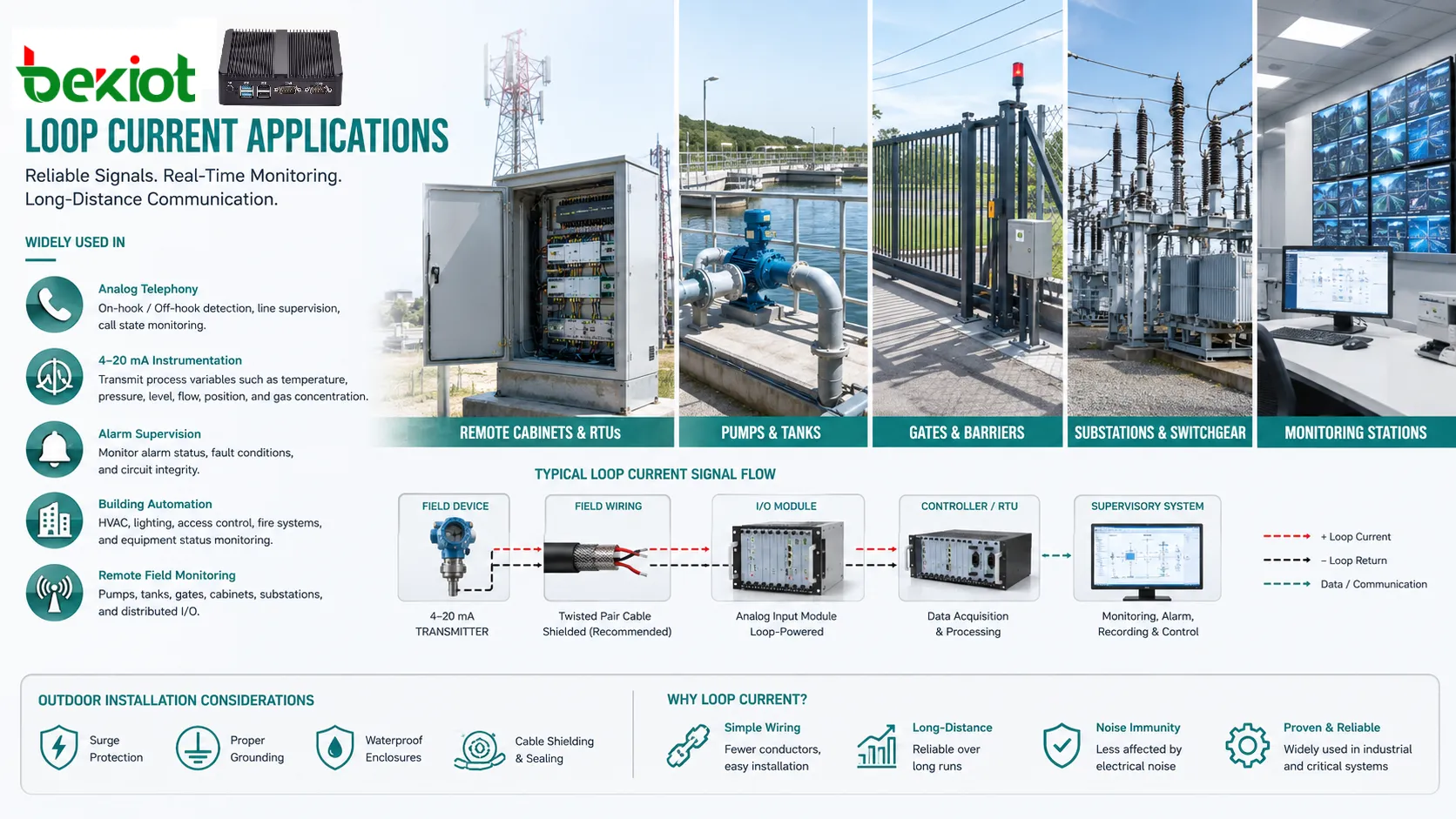

Применения в разных системах

Аналоговая телефония

Телефонные системы используют ток петли для определения состояний положенной и снятой трубки. Это позволяет портам PBX, линиям станции, аналоговым шлюзам и ATA знать, когда пользователь начинает или завершает вызов.

Ток петли важен при диагностике аналоговых телефонов, факсов, лифтовых, аварийных и гостиничных телефонов, а также старых линейных интерфейсов. Слишком малый ток вызывает слабую работу, а аномальный ток указывает на проводку или устройство.

Промышленное управление процессами

На заводах, коммунальных объектах, химических предприятиях, водоочистке и энергетических объектах токовые петли измеряют давление, температуру, расход, уровень, положение клапана и концентрацию газа.

Технология остается распространенной, потому что она проста, надежна и совместима со многими ПЛК, DCS, регистраторами и полевыми передатчиками.

Автоматизация зданий

В зданиях токовые петли применяются для датчиков HVAC, преобразователей давления, обратной связи заслонок, датчиков уровня баков, состояния насосов и учета энергии.

Надежный проект петли помогает получать стабильные измерения и уменьшает ложные заявки на обслуживание из-за шума проводки или неправильного масштабирования.

Системы безопасности и тревоги

Контролируемые цепи пожарной сигнализации, охраны, газообнаружения, контроля доступа и аварийного мониторинга используют поведение петли для определения нормы, тревоги, обрыва или короткого замыкания.

Эти системы требуют аккуратного монтажа, потому что неисправность проводки может выглядеть как настоящая тревога или скрыть настоящую тревогу при плохой схеме контроля.

Удаленные полевые устройства

Удаленные насосы, резервуары, ворота, шкафы, подстанции и станции мониторинга применяют петлевые сигналы благодаря простой проводке и возможности работы на расстоянии при правильном проектировании.

Для наружных установок особенно важны защита от перенапряжений, заземление, водозащита и экранирование кабеля.

Типичные симптомы неисправности

Нет тока

Отсутствие тока обычно указывает на разомкнутую цепь, отключенное устройство, оборванный проводник, отказ питания, перегоревший предохранитель, обратную полярность или неправильную клемму. В телефонии это проявляется как отсутствие определения снятия трубки или тона; в измерениях — как ноль или ошибка.

Сначала следует проверить питание, непрерывность, полярность и физический путь проводки.

Ток слишком низкий

Низкий ток может быть вызван чрезмерным сопротивлением кабеля, слабым напряжением питания, высокой входной нагрузкой, деградацией полевого устройства, плохим контактом клеммы или частичным повреждением проводника.

Проблема может проявляться только на длинных линиях или при определенном рабочем состоянии полевого устройства.

Ток слишком высокий

Высокий ток может означать короткое замыкание, неправильную проводку, неподходящий тип устройства, отказ передатчика, закороченный резистор или поврежденный вход. Его нужно быстро исследовать, потому что чрезмерный ток повреждает оборудование.

Источники с ограничением тока и защитные предохранители снижают риск серьезных повреждений.

Нестабильные показания

Колебания тока могут быть вызваны ослабленными клеммами, электрическими помехами, плохим экраном, влагой, отказом датчика, нестабильным питанием или земляными петлями. Также они возможны при действительно быстро меняющемся процессе.

Техники должны отделять реальное изменение процесса от электрической нестабильности, проверяя сигнал в нескольких точках петли.

Ложная индикация состояния

Системы тревоги или телефонии могут показывать неверное состояние, когда пороги, резисторы, полярность или характеристики устройства не совпадают с проектом входа. В контролируемых цепях частая причина — неверное положение концевого резистора.

Проверка схемы проводки и измерение фактических токов обычно выявляют несоответствие.

Проблемы тока петли часто сначала физические, а не логические. Состояние кабеля, клеммы, полярность, влага и запас питания должны проверяться до предположения о программной ошибке.

Контрольный список внедрения

Сначала определите назначение петли. Телефонная петля, петля датчика, петля контроля тревоги и релейная петля не имеют одинакового диапазона тока и диагностики.

Перед установкой подтвердите источник питания, ожидаемый диапазон, максимальное сопротивление петли, длину кабеля, сечение проводника, входную нагрузку, полярность и защитные элементы.

Четко маркируйте полевые клеммы: номер петли, тип сигнала, полярность, имя устройства и направление. Хорошая маркировка снижает ошибки и ускоряет обслуживание.

При пусконаладке измерьте и запишите базовые значения. Нормальный ток, ток отказа, ток тревоги и рабочий диапазон должны документироваться там, где это применимо.

Наружные и длинные цепи защищайте подходящей защитой от перенапряжений, заземлением, экранированием и герметизацией. Полевые условия часто сильнее влияют на надежность, чем сама идея петли.

Долгосрочная эксплуатация и документация

Петлевые системы часто должны работать много лет. Для надежности команда обслуживания должна поддерживать в актуальном состоянии схемы проводки, записи калибровки, измерения тока, паспорта устройств, таблицы клемм и историю отказов.

При замене полевого устройства новое устройство нужно сверять с исходным проектом петли. Передатчик может требовать другого напряжения, телефонный шлюз давать другой линейный ток, а панель сигнализации использовать другие пороги контроля.

После изменений техники должны повторно проверить петлю в нормальных и аварийных условиях. Даже если цепь выглядит подключенной, она может сообщать неверное состояние при изменении порогов, масштаба или порядка проводов.

FAQ

Можно ли измерить ток петли обычным мультиметром?

Да, если прибор поддерживает нужный диапазон и правильно подключен последовательно в петлю. Неверное подключение может разорвать цепь или повредить мультиметр.

Почему петля 4–20мА начинается с 4мА, а не с 0мА?

Живой ноль 4 мА помогает отличить действительное минимальное значение от обрыва цепи, разорванного провода, отказа передатчика или потери питания.

Что означает низкий ток петли на аналоговой телефонной линии?

Он может указывать на длинный кабель, высокое сопротивление линии, слабый выход линейной карты, плохие соединения, поврежденную проводку или устройство, потребляющее меньше ожидаемого.

Могут ли два устройства использовать одну токовую петлю?

Только если петля рассчитана на это. Некоторые петли допускают последовательные устройства или индикаторы с питанием от петли, но каждое добавление увеличивает падение напряжения и может влиять на точность.

Что проверить после замены полевого передатчика?

Проверьте полярность, напряжение петли, диапазон тока, масштабирование, калибровку, входную нагрузку, заземление, экран и то, читает ли контроллер ожидаемое значение во всем диапазоне.
